基于AT89C51单片机的超声波测距仪的设计
基于AT89C51单片机的超声波测距仪的设计【摘要】AT89C51是一个低功耗，高性能CMOS 8位单片机，片内含4k Bytes ISP(In-system programmable)的可反复擦写10000次的Flash只读程序存储器，器件采用ATMEL公司的高密度、非易失性存储技术制造，兼容标准MCS-51指令系统及80C51引脚结构，芯片内集成了通用8位中央处理器和ISP Flash存储单元，AT89C51在众多嵌入式控制应用系统中得到广泛应用。
这次设计主要是利用AT89C51单片机、HC-SR04超声波传感器、蜂鸣器完成测距报警系统的制作，将AT89C51作为主控制芯片，利用超声波对物体的感应，将前方物体的距离探测出来，然后单片机处理运算，与设定的报警距离值进行比较判断，当测得距离小于设定值时，AT89C51发出指令控制蜂鸣器报警。
【关键词】：AT89C51单片机、HC-SR04超声波传感器、蜂鸣器ABSTRACTAT89C51 is a low power consumption, high performance CMOS 8-bit microcontroller, tablet containing 4 k Bytes of ISP (In system programmable) can wipe again and again 1000 times of Flash memory read-only applications, device adopts high density of ATMEL company, nonvolatile storage technology, compatible with standard MCS - 51 structure, instruction system and 80 c51 pin chip integrates general 8-bit CPU and ISP Flash memory cell, AT89C51 is widely applied In many embedded control applications.This design is mainly made using AT89C51 SCM, HC-SR04 ultrasonic sensor, buzzer completed ranging alarm system,the AT89C51 as the main control chip,the use of ultrasonic sensing of object,the detected objects in front of the distance,then the MCU processing operations,and the set alarm distance to compare the value of judgment,when the measuring distance is smaller than the set value,AT89C51 sends out a command to control the buzzer alarm.【KEY WORDS】: AT89C51 Single chip microcomputer、HC-SR04 ultrasonic sensor、Buzzer目录一、绪论 (3)1.1课题研究背景及意义 (3)二、总体设计方案及论证 (3)2.1 总体方案设计 (3)三、硬件实现及单元电路设计 (4)3.1 主控制模块 (4)3.2 电源设计 (5)3.3 超声波测试模块 (6)3.4 超声波传感器原理 (6)3.5 测距分析 (7)3.6 时钟电路的设计 (8)3.7 复位电路的设计 (9)3.8 声音报警电路的设计 (10)3.9 显示模块 (10)四、软件设计 (10)4.1 主程序工作流程图 (10)五、总结 (12)六、参考文献 (13)附录 (14)附件1：原理图 (14)附件2：实物图 (15)一、绪论1.1课题研究背景及意义随着社会的发展，人们对于距离的敏感度越来越高，生活上对距离的感知也越来越敏感，因此测距仪也受到了极大的欢迎。
它主要有三类，一类是激光测距仪，是根据光电元件接收目标反射的激光束来计算出测距者到目标的距离。
另一类是红外测距仪，利用红外线传播不扩散的原理进行测距，但方向性差。
还有一类是超声波测距仪，但也有局限性，传播需要介质，超声波发射器向某一方向发射超声波，在发射的同时开始计时，碰到障碍物后就立即返回来，超声波接收器收到反射波就立即停止计时。
超声波测距是一种非接触可直接检测技术，它对光线和被测对象的颜色等没有要求，与其它仪器相比更卫生，更耐高温、等恶劣环境，具有少维护、可靠性高、寿命长等优点。
利用超声波检测往往比较快捷、性能稳定、能够实现实时检测等优点，所以它广泛的应用在全自动机器人，汽车倒车雷达等研制方面。
二、总体设计方案及论证2.1 总体方案设计本设计主要包括了硬件和软件设计两部分。
按模块可划分为数据采集、按键控制、数码管显示、蜂鸣器报警四个子模块。
电路结构可划分为：超声波传感器、蜂鸣器、单片机控制电路。
就此设计的核心模块来说，单片机就是设计的中心单元，所以此系统也是单片机应用系统的一种应用。
单片机应用系统也是有硬件和软件组成。
硬件包括单片机、输入/输出设备、以及外围应用电路等组成的系统，软件是各种工作程序的总称。
单片机应用系统的研制过程包括总体设计、硬件设计、软件设计等几个阶段。
系统采用STC89C51单片机作为核心控制单元,当测得的距离小于设定距离时，主控芯片将测得的数值与设定值进行比较处理。
然后控制蜂鸣器报警。
系统总体的设计方框图如图1所示。
图1 系统方框图3.1图2 最小系统，从以上的分析可知在本设计中要用到如下器件：、超声波传感器、按键、四位数码管、蜂鸣器等一些单片机外围应用电路。
其中一个加键，一个减键。
图3 总设计电路图3.2 电源设计电源部分的设计采用3节5号干电池4.5V供电。
3.3 超声波测试模块超声波模块采用现成的ＨＣ－ＳＲ０４超声波模块，该模块可提供 2cm-400cm 的非接触式距离感测功能，测距精度可达高到 3mm。
模块包括超声波发射器、接收器与控制电路。
基本工作原理：采用 IO 口 TRIG 触发测距，给至少 10us 的高电平信号;模块自动发送 8 个 40khz 的方波，自动检测是否有信号返回；有信号返回，通过 IO 口ECHO 输出一个高电平，高电平持续的时间就是超声波从发射到返回的时间。
测试距离=(高电平时间*声速(340M/S))/2。
实物如下图4。
其中VCC 供5V 电源，GND 为地线，TRIG 触发控制信号输入，ECHO 回响信号输出等四支线。
图4 超声波模块实物图超声波探测模块HC-SR04的使用方法如下：IO口触发，给Trig口至少10us的高电平，启动测量；模块自动发送8个40Khz的方波并随时检测是否有信号返回，有信号返回，通过Echo输出一个高电平，高电平持续的时间就是超声波从发射到返回的时间，测试距离=（高电平时间*340）/ 2，单位为m。
程序中测试功能主要由两个函数完成。
实现中采用定时器0进行定时测量，8分频，TCNTT0预设值0XCE，当timer0溢出中断发生2500次时为125ms，计算公式为（单位：ms）：T = （定时器0溢出次数 * （0XFF - 0XCE））/ 1000其中定时器0初值计算依据分频不同而有差异。
3.4 超声波传感器原理市面上常见的超声波传感器多为开放型，其内部结构如图5所示，一个复合式振动器被灵活地固定在底座上。
该复合式振动器是由谐振器以及一个金属片和一个压电陶瓷片组成的双压电晶片元件振动器。
谐振器呈喇叭形，目的是能有效地辐射由于振动而产生的超声波，并且可以有效地使超声波聚集在振动器的中央部位。
当电压作用于压电陶瓷时，就会随电压和频率的变化产生机械变形。
另一方面，当振动压电陶瓷时，则会产生一个电荷。
利用这一原理，当给由两片压电陶瓷或一片压电陶瓷和一个金属片构成的振动器，所谓叫双压电晶片元件，施加一个电信号时，就会因弯曲振动发射出超声波。
相反，当向双压电晶片元件施加超声振动时，就会产生一个电信号。
基于以上作用，便可以将压电陶瓷用作超声波传感器。
图5 超声波内部结构超声波是一种在弹性介质中的机械振荡，其频率超过20KHz，分横向振荡和纵向振荡两种，超声波可以在气体、液体及固体中传播，其传播速度不同。
它有折射和反射现象，且在传播过程中有衰减。
3.5 测距分析超声波发射器向某一方向发射超声波，在发射时刻的同时开始计时，超声波在空气中传播，途中碰到障碍物就立即返回来，超声波接收器收到反射波就立即停止计时。
超声波在空气中的传播速度为340m/s，根据计时器记录的时间t，就可以计算出发射点距障碍物的距离(s)，即：s=340t/2最常用的超声测距的方法是回声探测法，超声波发射器向某一方向发射超声波，在发射时刻的同时计数器开始计时，碰到障碍物的阻挡就立即反射回来，超声波接收器收到反射回的超声波就立即停止计时并计算出距离。
以超声波在空气中的传播速度为340m/s计算，根据定时器算出的时间t，就可以计算出发射点距障碍物面的距离s，即：s=340t/2。
由于超声波也是一种声波，其声速V与温度有关。
在使用时，如果传播介质温度变化不大，则可近似认为超声波速度在传播的过程中是基本不变的。
如果对测距精度要求很高，则应通过温度补偿的方法对测量结果加以数值校正。
声速确定后，只要测得超声波往返的时间，即可求得距离。
这就是超声波测距的基本原理。
如图6所示：t超声波发射障碍物超声波接收图6 超声波的测距原理θcos S H = （3-1）)(H L arctg =θ （3-2）式中:L---两探头之间中心距离的一半.又知道超声波传播的距离为:vt S =2 ( 3-3)式中:v —超声波在介质中的传播速度;t —超声波从发射到接收所需要的时间.将（3—2）、（3—3）代入（3-1）中得：]cos[21H L arctg vt H = ( 3-4)其中,超声波的传播速度v 在一定的温度下是一个常数(例如在温度T=30度时,V=349m/s);当需要测量的距离H 远远大于L 时,则(3—4)变为:vt H 21= ( 3-5) 所以,只要需要测量出超声波传播的时间t,就可以得出测量的距离H.3.6 时钟电路的设计AT89C51虽然有内部振荡电路，但要形成时钟，必须外部附加电路。
AT89C51单片机的时钟产生方法有两种。
超声波测距
第一章概述本设计介绍了以AT89C51单片机为主控件的超声波测距仪的工作原理、器件选择、硬件和软件的设计。
硬件主要由超声波发射、接收检测电路和显示电路组成。
该系统测量精度高，能够清晰地显示测量结果，可应用于汽车倒车雷达、建筑施工工地以及一些工业现场的位置监控，也可用于如液位、井深、管道长度的测量等场合。
用于距离测量的超声波一般是指频率为40kHz的机械波。
利用其指向性强。
能量消耗缓慢，传播距离远，遇到障碍物会发生反射等特性进行距离的测量。
通过超声波发射传感器向某一方向发射超声波，在发射时刻的同时开始计时。
当声波遇到障碍物返回时。
接收器接收到反射波信号后定时器停止计时。
利用声波在空气中传播的速度和时间的乘积就可以得到被测障碍物的距离。
本系统采用AT89C51单片机为主控器件来完成测量过程中信号的采集、控制和数据的处理，测量结果通过LCD1602显示。
测量过程中与被测物体没有直接接触。
第二章系统分析第一节超声波测距的原理图1 超声波测距原理图图1示意了超声波测距的原理，即超声波发生器T在某一时刻发出一个超声波信号，当该信号遇到被测物体后反射回来，被超声波接收器R所接收到。
计算从发出超声波信号到接收到返回信号所用的时间，就可算出超声波发生器与反射物体的距离。
计算公式为： d = s／2 = (Vxt)／2 (1)式中：d为被测物与测距仪的距离；s为声波来回的路程；v为声速；t为声波往返所用的时间。
在测量中需要考虑两个参数：声速和发射脉冲个数。
声速的精确程度决定了测量精度。
声速与温度有关，测距仪多用于常温测量距离较短，如温度变化不大，则可认为声速是基本不变的，约为344m／s。
如测距精度要求很高，则应通过温度补偿的方法加以校正。
为增强系统可靠性，应在软硬件上采用抗干扰措施。
发射超声波脉冲个数决定测距仪测量盲区，影响测量精度，同时与信号发射能量有关。
发射脉冲个数少，可提高测量精度，但减少了发射能量对接收回波不利；脉冲个数过多会增加测量盲区。

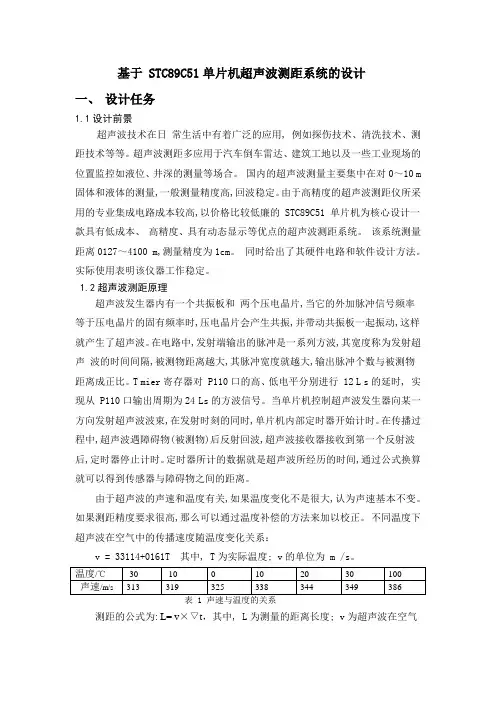

基于 STC89C51单片机超声波测距系统的设计
基于 STC89C51单片机超声波测距系统的设计一、设计任务1.1设计前景超声波技术在日常生活中有着广泛的应用, 例如探伤技术、清洗技术、测距技术等等。
超声波测距多应用于汽车倒车雷达、建筑工地以及一些工业现场的位置监控如液位、井深的测量等场合。
国内的超声波测量主要集中在对0～10 m 固体和液体的测量,一般测量精度高,回波稳定。
由于高精度的超声波测距仪所采用的专业集成电路成本较高,以价格比较低廉的 STC89C51 单片机为核心设计一款具有低成本、高精度、具有动态显示等优点的超声波测距系统。
该系统测量距离0127～4100 m,测量精度为1cm。
同时给出了其硬件电路和软件设计方法。
实际使用表明该仪器工作稳定。
1.2超声波测距原理超声波发生器内有一个共振板和两个压电晶片,当它的外加脉冲信号频率等于压电晶片的固有频率时,压电晶片会产生共振,并带动共振板一起振动,这样就产生了超声波。
在电路中,发射端输出的脉冲是一系列方波,其宽度称为发射超声波的时间间隔,被测物距离越大,其脉冲宽度就越大,输出脉冲个数与被测物距离成正比。
T mier寄存器对 P110口的高、低电平分别进行 12 L s的延时, 实现从 P110口输出周期为24 Ls的方波信号。
当单片机控制超声波发生器向某一方向发射超声波波束,在发射时刻的同时,单片机内部定时器开始计时。
在传播过程中,超声波遇障碍物(被测物)后反射回波,超声波接收器接收到第一个反射波后,定时器停止计时。
定时器所计的数据就是超声波所经历的时间,通过公式换算就可以得到传感器与障碍物之间的距离。
由于超声波的声速和温度有关,如果温度变化不是很大,认为声速基本不变。
如果测距精度要求很高,那么可以通过温度补偿的方法来加以校正。
不同温度下超声波在空气中的传播速度随温度变化关系：v = 33114+0161T 其中, T为实际温度; v的单位为 m /s。
表 1 声速与温度的关系测距的公式为: L= v×▽t，其中, L为测量的距离长度; v为超声波在空气中的传播速度; ▽t为发射到接收所用时间的一半,由单片机的定时功能实现对超声波信号的准确计时。
基于51单片机超声波测距仪
基于51单片机超声波测距仪基于51单片机的超声波测距仪设计摘要利用超声波进行测距有许多优点比如不受光强度、色彩和电磁场等外界因素的影响，而且超声波传感器的价位较低、结构也较为简单，超声波以声速传播，方便收发与计算。
在汽车倒车雷达、移动机器人的避障、特别是测量距离等许多方面都已有了非常普遍的应用。
本次毕业设计的超声波测距仪是在STC89C51单片机的基础上设计的，在分析和了解了超声波的一些优点和特性后，又查看了利用超声波测距的基本原理。
最后决定使用51单片机系统和超声波传感器共同组成。
设计的超声波测距仪的硬件部分主要包括电源及复位模块、单片机与超声波模块组成的超声波发射模块、超声波接收模块、LED数码显示模块和扩展报警模块。
软件部分主要包括单片机主程序、根据超声波发射与接收计算距离程序、LED距离显示程序、按键控制程序和蜂鸣器报警程序，这样安排使得系统具有模块化的特点。
系统容易进行控制，具有可靠地的性能，具有较高的测量精度，最重要的是能对距离进行实时测量。
关键词：单片机，测距仪，超声波，实时测量Design of Ultrasonic Distance Meter Based on 51 MCMABSTRACTUsing ultrasonic ranging has many advantages for example, from the effects of light intensity, color and electromagnetic field and other external factors and price lower ultrasonic sensors, the structure is simple, ultrasonic sounds velocity, convenient transceiver and calculation. In the car reverse radar, mobile robot obstacle avoidance, especially measuring distance and many other aspects have been very common application.The graduation design of ultrasonic range finder based on STC89C51 MCU design, analysis and understanding of the some advantages and characteristics of ultrasonic and looked at the use of the basic principle of ultrasonic distance measurement. Finally, the composition of the 51 single-chip microcomputer system and ultrasonic sensor is decided.. The design of ultrasonic rangefinder hardware part consists of the power and reset module, SCM and ultrasonic module consists of ultrasonic emission module, ultrasonic receiving module, LED digital display expansion module and alarm module. Software part mainly includes MCU program, according to the ultrasonic transmitting and receiving computing program distance, the distance of LED display program, key control procedures and buzzer alarm procedures, this arrangement enables the system to have the characteristics of modular. The system is easy to control and has the reliable performance, and has the higher accuracy, and the most important is the real-time measurement of the distance.KEY WORDS: Single chip microcomputer，Range finder，Ultrasonic，Real-time measurement目录摘要 (I)目录 (III)第1章绪论 (1)1.1 研究背景 (1)1.2 研究的主要意义 (1)第2章系统电路设计 (3)2.1 系统结构设计 (3)2.2 电路总体设计方案 (3)2.2.1 发射与接收电路设计方案 (3)2.2.2 显示电路设计方案 (5)2.2.3 报警电路设计方案 (6)2.2.4 系统复位电路设计 (6)第3章系统硬件设计 (8)3.1 单片机概述 (8)3.1.1 STC89C51主要性能 (8)3.1.2 STC89C51外部结构及特性 (8)3.1.3 STC89C51内部组成 (11)3.2 超声波测距模块 (12)3.2.1 超声波传感器介绍 (12)3.2.2HC-SR04超声波测距芯片的性能特点 (12)3.2.3 超声波时序图 (15)3.3 驱动显示电路及报警电路 (15)3.3.1LED数码管显示电路 (16)3.3.2 蜂鸣器报警电路 (17)3.4HC-RS04超声波测距原理 (17)3.5 按键设置电路 (18)第4章系统软件设计 (21)4.1 系统主程序 (21)4.2 显示距离子程序 (22)4.3 报警子程序 (22)4.4 按键子程序 (23)第5章系统仿真 (25)5.1 系统仿真环境——Proteus (25)5.2 仿真 (25)5.3 误差及特性分析 (26)结论 (28)谢辞 (29)参考文献 (30)第1章绪论1.1 研究背景超声波测距法是通过超声波测量从已知位置到被测物体表面的距离的利用超声波的方法。
基于AT89S51单片机的超声波测距仪设计
基于AT89S51单片机的超声波测距仪设计基于AT89S51单片机的超声波测距仪设计内容提要：我们知道，当物体振动时会发出声音。
科学家们将每秒钟振动的次数称为声音的频率，它的单位是赫兹。
我们人类耳朵能听到的声波频率为20～20000赫兹。
当声波的振动频率大于20000赫兹或小于20赫兹时，我们便听不见了。
我们把频率高于20000赫兹的声波称为“超声波”。
超声和可闻声本质上是一致的，它们的共同点都是一种机械振动。
其不同点是超声频率高，波长短，具有方向性强、能量集中、不受光和电磁波以及粉尘等外界因素的干扰等优点。
因此，超声波可用于非接触测量，利用计算超声波在被测物体和超声波探头之间的传输来测量距离的，对被测目标无损害。
而且超声波传播速度在相当大范围内与频率无关。
正由于这样，目前对于超声波精确测距的需求也越来越大，在机械制造，电子冶金，航海，宇航，石油化工，交通等工业领域具有广泛地应用。
此外，在材料科学，医学，生物科学等领域中也占具重要地位。
本文主要介绍基于AT89S51单片机，辅助以CX20106A红外接收专用放大电路，TCT40-10超声波传感器和数字化的温度传感器DS18B20设计的超声波测距仪。
测距原理采用一般的方法：渡越时间法TOF（time of flight）来测量物体与发声源的距离。
测量距离大概5m，测量精度约为0.01m。
关键字：超声波渡越时间法 AT89S51 CX20106A TCT40-10 DS18B20AT89S51 MCU-BASED DESIGN OF ULTRASONICRANGE FINDERAbstract：We know that objects will sound when they vibrate. Scientists call the number of vibrations per second frequency of sound, its unit is the Hertz. Our human ears can hear the sound frequency between 20 ~ 20,000 Hz. When the sound wave frequency is greater than 20000 Hz or less than 20 Hz, we can’t l isten it. We have higher than 20000 Hz frequency sound waves known as "Ultrasonic". The sound wave which we can listen and ultrasonic have the same essence, they are also a mechanical vibration. Their difference is that the ultrasonic have a high-frequency and a short wavelength, furthermore it is high directivity, concentrated energy, and free form light and dust, such as electromagnetic interference from external factors, etc. Therefore, ultrasound can be used for non-contact measurement, the use of ultrasound in the calculation of the measured objects and the transmission between the ultrasonic probe to measure the distance of the measured target without damage.This paper mainly introduces single-chip based on the AT89S51, auxiliary CX20106A infrared receiver to a dedicated amplifier and TCT40-10 ultrasonic sensor designed ultrasonic range finder. Ranging general principle of the method used: transit-time method TOF (time of flight) to measure objects with the sound source distance. Measuring the distance about 5m, the measurement accuracy of about 0.01m.Key words：ultrasonic time of flight ultrasonic-sensor AT89S51 CX20106A TCT40-10 DS18B20目录一、引言 (1)（一）课题背景 (1)（二）课题研究目的和意义 (4)（三）研究内容以及方法原理 (4)（四）论文完成的工作 (6)二、总体方案设计 (6)三、系统硬件设计 (7)（一）单片机AT89S51的基本设计 (7)（二）CX20106A红外接收放大模块的设计 (11)（三）TCT40-10超声波传感器的设计 (13)（四）DS18B20温度传感器的设计 (15)（五）LED数码管显示电路的设计 (17)四、系统软件设计 (18)五、总结与未来展望 (20)致谢 (21)附录 (22)参考文献 (32)基于AT89S51单片机的超声波测距仪设计一、引言（一）课题背景随着工业，建筑业，农业建设的不断发展，距离测量频率的不断提高，一些在早期社会，曾被人类广泛应用的米尺不在满足人类的要求，就出现了现在人类所应用的间接测量工具。
超声波测距仪的设计
目录摘要 .................................................................................................................................. ABSTRACT .. (I)第1章绪论 (I)1.1 课题研究的背景 (1)1.2 课题研究的意义 (2)1.3 本设计主要研究内容 (2)第2章超声波测距方案设计 (3)2.1 超声波简介 (3)2.2 超声的应用 (3)2.3 超声波测距原理 (4)2.4 设计思路 (5)2.5 系统结构设计 (6)第3章主要元件介绍 (7)3.1 单片机AT89C51 (7)3.2 温度传感器DS18B20 (9)3.3 T40、R40超声波传感器简介 (10)3.3.1 超声波传感器的基本介绍 (10)3.3.2 超声波传感器的主要应用 (11)3.4 LM567锁相环 (12)3.4.1 LM567的概述 (12)3.4.2 LM567的功能叙述 (12)3.4.3 LM567主要参数 (13)第4章硬件电路设计 (14)4.1 超声波发射电路 (14)4.2 超声波接收电路 (14)4.3 显示电路 (15)4.4 电源电路 (16)4.5 复位电路 (16)4.6 时钟电路 (17)第5章软件设计 (18)5.1 主程序流程 (18)5.2 子程序设计 (19)5.2.1 超声波发送子程序及超声波接收中断子程序 (19)5.2.2 测温子程序 (21)5.2.3 距离计算子程序 (23)5.2.4 显示子程序和键盘扫描子程序 (23)第6章软件调试及系统仿真 (24)6.1 Keil C51开发系统基本知识 (24)6.2 系统仿真环境——proteus (25)6.3 系统仿真 (26)6.3.1 电路调试 (28)6.3.2 误差及分析 (28)总结 (30)致谢 (31)参考文献 (32)附录1整体电路图 (33)附录2 仿真图 (34)附录3程序清单 (35)摘要本设计介绍了一种基于单片机的超声波测距系统。
基于51单片机超声波测距仪设计
个性化实验基于51单片机超声波测距器设计摘要传统地测距方法存在不可克服地缺陷.例如，液面测量就是一种距离测量，传统地电极法是采用差位分布电极，通过给电或脉冲来检测液面，电极由于长期浸泡于水中或其他液体中，利用超声波测量距离就可以解决这些问题，因此超声波测量距离技术在工业控制、勘探测量、机器人定位和安全防范等领域得到了广泛地应用.本设计以STC89C52单片机为核心控制定时器产生超声波脉冲并计时，计算超声波自发射至接收地往返时间，从而得到实测距离.并且在数据处理中采用了温度补偿对声速进行调整，用1602液晶显示速度和测量距离.整个硬件电路有超声波电路、电源电路、显示电路等组成.个探头地信号经单片机综合分析处理，实现超声波测距器地功能.在此基础上设计了系统地总体方案，最后通过硬件和软件实现了测距功能.此系统具有易控制、工作可靠、测距准确度高、可读性强和流程清晰等优点，即过系统扩展和升级，可以有效地解决汽车倒车，建筑施工工地以及一些工业现场地位置监控.关键词：STC89C52；超声波；温度补偿；测距目录绪论 (3)设计目地和意义 (3)设计任务和要求 (3)系统方案设计 (4)设计原理 (4)设计框图 (5)主要元器件介绍 (5)STC89C52 (5)LCD1602液晶显示器 (6)HC-SR04超声波模块 (8)DS18B20温度传感器 (9)系统硬件结构设计 (10)单片机电路 (10)LCD显示电路 (11)温度补偿电路 (11)电源电路 (12)系统软件设计 (12)主程序流程 (12)测距流程图 (13)测试 (14)测试结果 (14)误差分析 (15)总结 (15)附录 (17)整体电路图 (17)PCB布线图 (18)实物图 ......................................................................................................错误!未定义书签。
基于单片机的超声波测距装置毕业论文
基于单片机的超声波测距装置摘要随着电子计算机技术和集成电路芯片的飞速发展，超声波测距技术日渐成熟，并且应用广泛，比如工业中的液位测量、倒车雷达、机器人避障等方面。
超声波测距方法相比较传统的测距方法，它可以实现非直接接触式的测量，特别是在有毒、烟尘等的恶劣环境中；相比较激光、雷达等较先进的非直接接触的测距方法，超声波测距结构简单，其造价较低，适用于工业领域。
因此，超声波测距方面的研究具有一定的实际意义。
本文详细介绍了一个基于单片机的超声波测距装置。
硬件的核心器件是单片机AT89C51，还包括超声波模块，显示模块等主要器件，体积小巧，结构简单，成本较低。
软件是基于C语言设计的，采用模块化的设计方法，由主程序、延时子程序、计数子程序、计算子程序、显示子程序等模块组成。
该装置实现了液晶显示，测距范围是2cm-450cm，精度为1cm，可用于工业领域中的非接触式测量。
关键词：AT89C51；超声波；测距I洛阳师范学院2013届本科生毕业设计AbstractWith the rapid development of electronic computer technology and integrated circuit chips, ultrasonic ranging technology is maturing, and widely applied, such as liquid level measurement in the industry, reversing radar, robot obstacle avoidance. Compared to the method of ultrasonic ranging from the traditional method for measuring distance, it can realize the not direct contact measurement, particularly it has been used in toxic, smoke environment. Compared with laser, radar and other more advanced than non-contact method for measuring distance, ultrasonic ranging has simple structure, its cost is lower, it is suitable for industrial area. Therefore, the research in the ultrasonic ranging has certain practical significance.The article detailedly introduces an ultrasonic ranging device based on single chip microcomputer. The core part in hardware is the single chip microcomputer AT89C51, and the main part includes ultrasonic module, display module. The device has small size, simple structure, and low cost. The software is designed based on C language, using modular design method, it consists of a main program, delay subroutine, counting subroutine, calculation subroutine and display subroutine etc. The device realizes the liquid crystal display, distance measuring range is 2cm-450cm, and the precision can reach 1cm, this device can be used for non-contact measurement in industrial area.Keywords: AT89C51 ; Ultrasonic ; RangingII基于单片机的超声波测距装置毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。
毕业设计_基于AT89S51单片机超声波测距系统的设计 精品
毕业设计(论文)正文题目基于AT89S51单片机超声波测距系统的设计专业机械设计制造及其自动化班级姓名学号指导教师职称基于AT89S51单片机超声波测距系统的设计摘要：本文主要研究开发了一种基于单片机微处理器的超声波测距系统。
该系统以空气中超声波的传播速度为确定条件，利用反射超声波测量待测距离。
在介绍超声传感器原理与特性和超声测距系统功能的基础上，提出了系统的总体构成。
介绍了具体的软硬件设计以及相关的实验情况,针对测距系统发射、接收、检测、显示部分的总体设计方案进行了论证，对测距系统的一些主要参数进行了讨论。
关键字:超声波，测距，测量精度THE STUDY AND APPLICATION OFDISTANCE-MEASUREMENT SYSTEM BASED ONULTRASONIC WA VEABSTRACT: This paper primarily investigates a kind of ultrasonic distance measurement device based on microprocessor. This device can measure certain distance with reflected wave on condition that the speed of transmitting wave is fixed. It generally specifies the theoretical foundation of the device, introduces the software and hardware design of the device and correlative experiments. The design of the distance measurement is targeted on high precision and little blind area. Then it proposes the whole structure of the system by introducing the function of ultrasonic distance meter and presenting the theory and characters of ultrasonic sensor. And then the transmission, receiver, detection, display scheme of this distance meter system is brought out. At the same time, a number of main technical parameters are discussed.Key Words: ultrasonic,measuring distance, measurement accuracy目录第一章绪论 (1)1.1.引言 (1)1.2.超声波检测技术的发展 (1)1.3.超声波技术的广泛应用 (2)第二章超声波测距技术综述 (3)2.1.引言 (3)2.2.超声波介绍 (3)2.2.1.超声波的基本性质 (4)2.3.超声波传感器介绍 (4)2.3.1.超声波传感器的原理及结构 (4)2.4.超声检测概述 (7)第三章超声波测距系统的原理与设计 (9)3.1.引言 (9)3.2.超声波测距的原理及实现 (9)3.3.超声波测距系统的总体方案 (10)3.4.超声波测距系统硬件电路设计 (12)3.4.1.超声波发射电路设计 (12)3.4.2.超声波接收电路设计 (19)3.4.3.比较电路 (21)3.4.4.电源电路 (22)3.4.5.显示电路 (23)3.4.6. AT89S52单片机最小系统 (24)3.5.超声波测距系统软件设计 (27)3.5.1.系统软件设计总体框图 (27)3.5.2.软件程序模块化设计 (28)第四章结论及展望 (32)参考文献 (33)致谢 (34)第一章绪论1.1.引言高速度，高效率是现代工业的标志，而这是建立在高质量的基础之上的。
基于51单片机超声波测距仪
基于51单片机超声波测距仪基于51单片机的超声波测距仪设计摘要利用超声波进行测距有许多优点比如不受光强度、色彩和电磁场等外界因素的影响，而且超声波传感器的价位较低、结构也较为简单，超声波以声速传播，方便收发与计算。
在汽车倒车雷达、移动机器人的避障、特别是测量距离等许多方面都已有了非常普遍的应用。
本次毕业设计的超声波测距仪是在STC89C51单片机的基础上设计的，在分析和了解了超声波的一些优点和特性后，又查看了利用超声波测距的基本原理。
最后决定使用51单片机系统和超声波传感器共同组成。
设计的超声波测距仪的硬件部分主要包括电源及复位模块、单片机与超声波模块组成的超声波发射模块、超声波接收模块、LED数码显示模块和扩展报警模块。
软件部分主要包括单片机主程序、根据超声波发射与接收计算距离程序、LED距离显示程序、按键控制程序和蜂鸣器报警程序，这样安排使得系统具有模块化的特点。
系统容易进行控制，具有可靠地的性能，具有较高的测量精度，最重要的是能对距离进行实时测量。
关键词：单片机，测距仪，超声波，实时测量Design of Ultrasonic Distance Meter Based on 51 MCMABSTRACTUsing ultrasonic ranging has many advantages for example, from the effects of light intensity, color and electromagnetic field and other external factors and price lower ultrasonic sensors, the structure is simple, ultrasonic sounds velocity, convenient transceiver and calculation. In the car reverse radar, mobile robot obstacle avoidance, especially measuring distance and many other aspects have been very common application.The graduation design of ultrasonic range finder based on STC89C51 MCU design, analysis and understanding of the some advantages and characteristics of ultrasonic and looked at the use of the basic principle of ultrasonic distance measurement. Finally, the composition of the 51 single-chip microcomputer system and ultrasonic sensor is decided.. The design of ultrasonic rangefinder hardware part consists of the power and reset module, SCM and ultrasonic module consists of ultrasonic emission module, ultrasonic receiving module, LED digital display expansion module and alarm module. Software part mainly includes MCU program, according to the ultrasonic transmitting and receiving computing program distance, the distance of LED display program, key control procedures and buzzer alarm procedures, this arrangement enables the system to have the characteristics of modular. The system is easy to control and has the reliable performance, and has the higher accuracy, and the most important is the real-time measurement of the distance.KEY WORDS: Single chip microcomputer，Range finder，Ultrasonic，Real-time measurement目录摘要 (I)目录 (III)第1章绪论 (1)1.1 研究背景 (1)1.2 研究的主要意义 (1)第2章系统电路设计 (3)2.1 系统结构设计 (3)2.2 电路总体设计方案 (3)发射与接收电路设计方案 (3)显示电路设计方案 (5)报警电路设计方案 (6)系统复位电路设计 (6)第3章系统硬件设计 (8)3.1 单片机概述 (8)STC89C51主要性能 (8)3.1.2 STC89C51外部结构及特性 (8)内部组成 (11)3.2 超声波测距模块 (12)3.2.1 超声波传感器介绍 (12)HC-SR04超声波测距芯片的性能特点 (12)超声波时序图 (15)3.3 驱动显示电路及报警电路 (15)LED数码管显示电路 (16)蜂鸣器报警电路 (17)3.4HC-RS04超声波测距原理 (17)3.5 按键设置电路 (18)第4章系统软件设计 (21)4.1 系统主程序 (21)4.2 显示距离子程序 (22)4.3 报警子程序 (22)4.4 按键子程序 (23)第5章系统仿真 (25)5.1 系统仿真环境——Proteus (25)5.2 仿真 (25)5.3 误差及特性分析 (26)结论 (28)谢辞 (29)参考文献 (30)第1章绪论1.1 研究背景超声波测距法是通过超声波测量从已知位置到被测物体表面的距离的利用超声波的方法。
基于-STC89C51单片机超声波测距仪设计
