利港电厂3号炉磨煤机入口一次风风量测量装置改造
利港电厂３号护磨煤机入口一次风
风量侧量装置改造
周群峰，沈炯
（东南大学，江苏南京２１００９６）
［摘要］对利港电厂３号３５０ ＭＷ机组磨煤机入口一次风阿纽巴风量测量装置所存在的问题进行了分析，并用自行设计的机奚形风童测量装置对其进行了改造。实践证明，改造后的浏童装五工作稳定
测量值准确。
【关键词〕磨煤机；一次风；风量测量；机奚形风量测量装置
【中图分类号」ＴＫ２２３【文献标识码」Ａ【文章编号」１００２一３３６４（２００１）０１一００４５一。
利港电厂３号锅炉采用微正压直吹式制粉系统，配置４台Ｂａｂｃｏｃｋ公司制造的１０．８Ｅ型磨煤机，正常时
３台运行１台备用。采用热风档板调节磨煤机人口一次风风ｉｎ Ｉ冷风挡板调节磨煤机出口风粉混合物温度。
由于系统设备布置紧凑，磨煤机人口一次风风道直管段较短，不能满足原阿纽巴流量测量装置的安装要求，
致使一次风风量测量准确性差，波动频率大，影响了锅炉安全、稳定燃烧。
目前，诸多流量测量装置都为差压一速度式，其测
量结果的准确度主要取决于管道通风截面上流速的分
布以及装置本身的准确度。为使管内流体的流速分布在装置标定与实际测量时保持一致，各种装置都要求
在其安装位置前、后留有足够长的直管段。若直管段长度不能满足要求，则要求在装置前加装整流器、稳流栅等，以使流体进人测量装置前流场稳定。且波动频率高，在风量挡板开启、关闭过程经同一点
时，２次测量值存在较大偏差。另外，还存在测量装置
的测孔被灰堵塞、取样管泄露问题。
一次风风量测量存在的问题及其
分析
１．１一次风风量测量存在的问题
３号炉自１９９７年投运以来，磨煤机人口一次风风
量测量值与实际偏差大，测量装置测得的差压信号弱１．２对风量测量存在问题的分析３号磨煤机人口一次风道截面为２ ｘ ｌ ｃｎ，原系统
采用阿纽巴测量装置。按安装要求，阿纽巴装置安装
点前、后至少要有８ ｍ，４．８ ｍ的直管段，但实际磨煤机人口一次风道前、后只有２．５ ｍ，１．５ ｍ的直管段，其间
还布置包括冷、热风调节挡板、风温测点、风压测点等。冷、热一次风在相应的调节挡板后形成交叉、混合，由
于空间有限，加上挡板、分叉弯管等设备的扰流，且因冷、热风密度不同，故在此区域混合剧烈。但混合风在
此区域流场很不稳定，这是引起风量测量偏差大、波动频率高的主要原因，而阿纽巴测量装置差压信号亦较
弱。另外，由于混合风密度修正的温度测点安装在风量测量装置后，此处的温度不具代表性，也是影响风量
测量准确性的原因之一。阿纽巴装置的正压侧开有２
对孔径２ ｍｍ的小孔，由于再生式３分仓空气预热器烟气侧含灰量大，导致测量装置测孔经常被一次风携灰堵塞，不能进行正常测量。测量装置没有专用的排灰
装置，使得装置压力感应腔中的积灰越来越多，直到测
｝热力发电．＂２００１（１）｝函
孔彻底堵死。经上述分析后认为，在保留磨煤机人口一次风管
结构的前提下，只有对测量装置进行改造才能真正解
决风皿测量问题。测量装置后速度场较均匀，同时将气流对测量装置叶
毅的冲击损失降到最小，并使混合一次风流过测量装
置后部分动能转化为压力能，测量装置及导流体肋板
的设计均套用了通风机定子常用设计标准，具体见图１、图２、表Ｉ及表２０２一次风风量测量装置的改造
２．１测量装置的选定由于机翼测量装置要求风道直管段相对较短（机
翼前具有０．６管道当量直径，约为１ ｍ），且测得的差压信号强（可达到气流动压５一８倍），测量过程压力损失
较小，因此决定将测量装置改成机翼形。
机翼测速装置的灵敏度取决于机翼流通截面的收缩比，在机翼两侧风道壁安装导流体肋板，适当缩小风
道通流面积，一方面可增强测量装置灵敏度，另一方面，也可起到稳流作用。此外为使流体能在机翼前充
分发展，在机翼前还加装了稳流栅。图２机界及左、右导流体肋板线形图
表１机翼座标值二三二５（二１００ ２０二４００ ６００ ８００
上０００
２４４．３１ ２００２２七．３２１６ ３１ ８（旧８６ ７５１ ９００４７ ２ｓ２《兀旧
表２左、右导流体肋板座标值二５５二６０二８０二亘二１３０二３５三３０
１１６－一６３５一２４２２．２测量装置的设计改造后的风量测量装置（图１）包括机翼、导流体肋板和稳流栅３部分。
１０３０２４４．３１ ６３５２１１．３二二二二二二二二１ ０３５刀９３１ ８３０９６ ７５２１６．３１２引】２２６３１ ８３５１ ２３５
８１ ７５１ ９３５４２ ２１４３５１９０ ５２０３０１ ６３０１４５二二二二二二二二二二２０３５
改造后的测量效果及分析
１一挽流栅２－测盘装置３，４一左、右导流体肋板图１测，装里总图
机翼为测量装置的主体部分，其正压侧是一个２０号Ａ３ ｄ １５９ ｘ ４．５ ｍｍ的无缝钢管制造的测压管，正对
进气方向开有５个１００ ｘ ３ ｍｍ的榴作为测孔，采用大直径管的目的是使容纳气体空间变大，相对减缓气压
波动频率。负压侧管采用ｄ４２．５ ｘ ３ ｍｍ镀锌钢管，与气流垂直方向均匀开有４个１００ ｘ ３ ｍｍ的槽作为测
孔。为防止测孔被携灰堵塞，特地设计了吹灰管、排灰
口。为使进人测皿装置的混合一次风具有较稳定的流场，测摄装置前还增装了稳流栅。
为改善测量装置的进气条件，使混合一次风经过试验表明改造后，３号炉磨煤机人口一次风量测
母测得数值很稳定，变化趋势和数值与实际一致。以３号炉Ｄ磨煤机为例，改造前，当磨煤机煤量恒定为３７
ｔ／ｈ时，风量在６８ ｄｈ至８２ ｔ／ｈ间大范围波动，波动也
较频繁；改造后，磨煤机在同样的煤量下，风量为７６－８０ ｔ／ｈ，变化平缓（图３，４）。其它磨煤机的测皿情况与
此类同。
４结论
（１）机翼形测量装笠所要求的安装条件相当宽松，只要求在装置前具有０．６管道当量直径的长度。
函｝热力发电・２００１（１）｝
一次风风业
时间ｔ ／ｍｍ
图３ ３号炉Ｄ磨煤机一次风量（改造前）（２）机翼形测量装置测得的差压是气流动压的５一８倍，加上风道左、右两侧装有导流体肋板，使风道
通流截面在此区域一分为二，近似２个矩形文丘里喷
嘴，流过喉部的气流得到加速，两种因素合并起来，使
测量装置获得较大的压差信号。（３）机翼形测量装置的灵敏度与机翼流通截面收缩比有很大关系，利港电厂３号炉改造过程中机翼流
通截面收缩比ｍ＝０．５，在规定的０．３５一０．６５范围内，所以测量装置的流速修正系数基本恒定为一常数。
（４）机翼流通截面接近于流线形，降低了对气流的
阻力，同时气流脱离翼尾时产生的涡流作用也大大减少了对气流的扰动，使得机翼表面的流线稳定，可在较
大的流通截面比范围内获得较稳定的流速修正系数。９０８（）７０６０５（）４０犯２０１００「１于
之泪珍易奴铆闯调国区忆！
［参考文献〕
［Ｉ］宋红东．双文丘利测风装置的多风道风量测量技术改造
［１７．中国电力，１９９７［２１吴永生，方可人．热工测皿及仪表【Ｍ］．水利电力出版社，
１９８８．［３〕水利电力部华北电力设计院技术处．国外大型磨煤机的
应用〔Ｍ］．１９８４．８０
７０６０５０４０３０２０１００－１于
刃洲找澎淡趣跳喇区国另！
时间ｔ ／ｎｕｎ
图４ ３号炉Ｄ磨煤机一次风量（改造后）收稿日期：２０００一１０－２０
７｝ Ｌ一ａ ａ ｝ｆ－４ Ｉｎ Ｉ
ＺＬ一工型钾能料位计采用机电一体化设计，适合煤粉仓防水、防竺卜抗电场磁场：「扰、抗振动等恶劣环境要求下长期可靠运行。能测煤位、从库石灰库灰位、脱水仓水中济位、和常）１ｉ液位，也适合水泥Ｙ行业各种固体物１１１的ＮＭ． ＊Ｐｉｎ ０一１６ｍ，枯度土Ｉ５％，拍出信弓４－２０ｍＡ＊到位、埋锤、Ｉ：下限和双路脉冲信号采样技术先进可靠，１４内石家采用＊测深器为ｖｉ合金全密封设计，防水防尘性好，抗千扰技术完ａ －，防电场磁场干扰，能抑制浪涌电流和浪ｈ小Ｌ压，整机可．Ｓ＇４性高＊组件式设日．进口插件联接，摸具加工，互换性好，软州完ｉｆ，内ｍ自校自检各种保护报警和多种自动恢复功能，整机维护员极少，使川方便，调榷操作简单＊性能价格比较高。性能优于进ｎ同类产品，价格便宜３０％一４０％＊产品终身维修，构件非人为报坏一律无条件更换修义，保吐使用寿命八年以＿Ｅｅ
本产品９８年８月在渭河电厂３００Ｍ Ｗ机组投入１台联系信息国家电力公司热工研究院李崇锦已运行二年以上，２０００年ｅ月又投入２台，运行良好．０２９－３２３６１５１－２５６６西安市兴庆路８０号（７１００３２）
｝热力发电・２００１（１）｝份

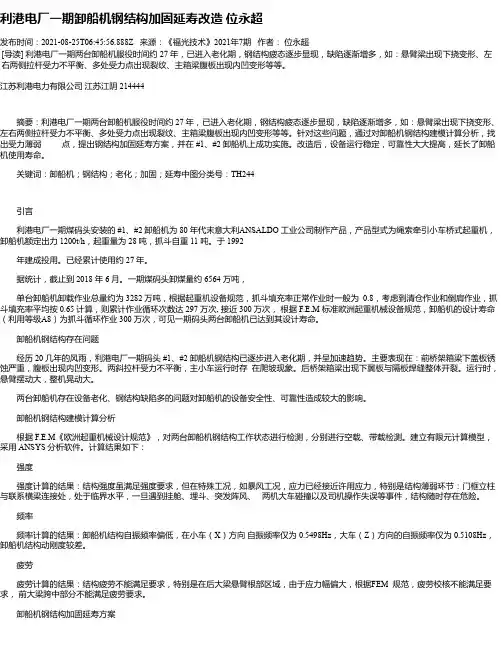

利港电厂一期卸船机钢结构加固延寿改造位永超
利港电厂一期卸船机钢结构加固延寿改造 位永超
发布时间：2021-08-25T06:45:56.888Z 来源：《福光技术》2021年7期 作者： 位永超[导读] 利港电厂一期两台卸船机服役时间约 27 年，已进入老化期，钢结构疲态逐步显现，缺陷逐渐增多，如：悬臂梁出现下挠变形、左右两侧拉杆受力不平衡、多处受力点出现裂纹、主箱梁腹板出现内凹变形等等。
江苏利港电力有限公司 江苏江阴 214444
摘要：利港电厂一期两台卸船机服役时间约 27 年，已进入老化期，钢结构疲态逐步显现，缺陷逐渐增多，如：悬臂梁出现下挠变形、左右两侧拉杆受力不平衡、多处受力点出现裂纹、主箱梁腹板出现内凹变形等等。针对这些问题，通过对卸船机钢结构建模计算分析，找出受力薄弱 点，提出钢结构加固延寿方案，并在 #1、#2 卸船机上成功实施。改造后，设备运行稳定，可靠性大大提高，延长了卸船机使用寿命。
关键词：卸船机；钢结构；老化；加固；延寿中图分类号：TH244
引言
利港电厂一期煤码头安装的 #1、#2 卸船机为 80 年代末意大利ANSALDO 工业公司制作产品，产品型式为绳索牵引小车桥式起重机，卸船机额定出力 1200t/h，起重量为 28 吨，抓斗自重 11 吨。于 1992
年建成投用。已经累计使用约 27 年。
据统计，截止到 2018 年 6 月。一期煤码头卸煤量约 6564 万吨，
单台卸船机卸载作业总量约为 3282 万吨，根据起重机设备规范，抓斗填充率正常作业时一般为 0.8，考虑到清仓作业和倒肩作业，抓斗填充率平均按 0.65 计算，则累计作业循环次数达 297 万次, 接近 300 万次， 根据 F.E.M 标准欧洲起重机械设备规范，卸船机的设计寿命（利用等级A8）为抓斗循环作业 300 万次，可见一期码头两台卸船机已达到其设计寿命。
卸船机钢结构存在问题
经历 20 几年的风雨，利港电厂一期码头 #1、#2 卸船机钢结构已逐步进入老化期，并呈加速趋势。主要表现在：前桥架箱梁下盖板锈 蚀严重，腹板出现内凹变形。两斜拉杆受力不平衡，主小车运行时存 在爬坡现象。后桥架箱梁出现下翼板与隔板焊缝整体开裂。运行时， 悬臂摆动大，整机晃动大。
影响锅炉效率的因素及处理
影响锅炉效率的因素及处理
一、锅炉热效率(%)
1、可能存在问题的原因
1.1排烟温度高。1.2吹灰器投入率低。1.3灰渣可燃物大。1.4锅炉氧量过大或过小。1.5散热损失大。1.6空气预热器漏风率大。1.7煤粉粗。1.8汽水品质差。1.9设备存在缺陷，被迫降参数运行。……
2、解决问题的措施
2.1降低排烟温度。2.2及时消除吹灰器缺陷，提高吹灰器投入率。2.3降低飞灰可燃物、炉渣可燃物。2.4控制锅炉氧量。2.5降低散热损失。2.6降低空气预热器漏风率。2.7控制煤粉细度合格。2.8提高汽水品质。2.9根据情况，调整锅炉受热面的布置。2.10必要时改造燃烧器，使之适合燃烧煤种。……
二、锅炉排烟温度(℃)
1、可能存在问题的原因
1.1炉膛火焰中心位置上移，排烟温度升高
1.1.1投入上层燃烧器多，层间配风不合理。
1.1.2上层给煤机给煤量过大。 1.1.3燃烧器摆角位置发生偏移，造成火焰中心位置上移。 1.1.4燃烧器辅助风门开度与指令有偏差，氧气不足，煤粉燃烧推迟。 1.1.5一次风机出口风压高，风速过大，进入炉膛的煤粉燃烧位置上移。 1.1.6锅炉本体漏风，炉膛出口过剩空气系数大。 1.1.7煤粉过粗，着火及燃烧反应速度慢。 1.1.8煤质挥发分低、灰分高、水分高，着火困难，燃烧推迟。 1.1.9磨煤机出口温度低，使进入炉膛的风粉混合物温度降低，燃烧延迟。
1.2因锅炉“四管泄漏”进行堵管，造成过热器、再热器或省煤器传热面积减少。
1.3送风温度高。1.4烟气露点温度高。1.5吹灰设备投入不正常。1.6受热面结焦、积灰。1.7空气预热器堵灰，换热效率下降。1.8水质控制不严，受热面内部结垢。1.9给水温度低。……
2、解决问题的措施
2.1运行措施
2.1.1机组负荷变化，及时调整风量和制粉系统运行方式，保持最合适的炉内过剩空气系数。 2.1.2及时调整炉底水封槽进水阀，保证水封槽合适的水位。 2.1.3煤质发生变化，及时调整燃烧，保证燃烧完全和炉膛火焰中心适当。 2.1.4定期进行受热面吹灰和除渣，保持受热面清洁。 2.1.5保持合适的烟气流速，减少尾部受热面积灰。 2.1.6每班检查燃烧器辅助风门开度情况，保证燃烧有足够氧气。 2.1.7提高给水温度。

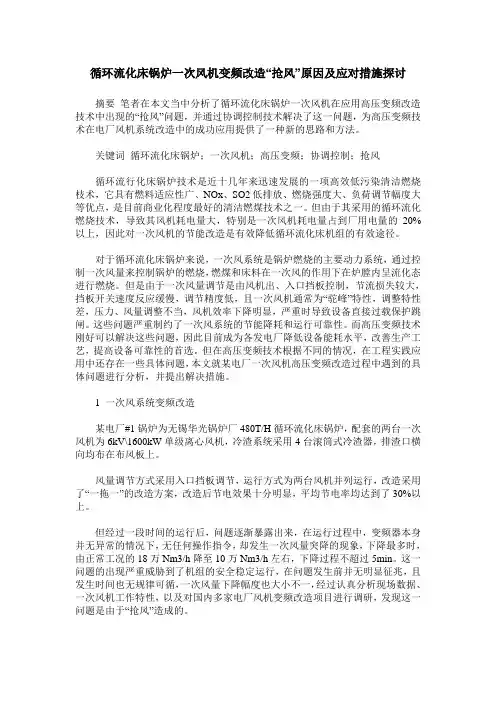

循环流化床锅炉一次风机变频改造“抢风”原因及应对措施探讨
