【CN110224685A】一种单晶薄膜体声波滤波器及其微细加工方法【专利】
(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日
(21)申请号 201910393152.5
(22)申请日 2019.05.13
(71)申请人 电子科技大学地址 611731 四川省成都市高新区（西区）西源大道2006号
(72)发明人 罗文博 吴传贵 帅垚
(74)专利代理机构 电子科技大学专利中心 51203代理人 闫树平
(51)Int.Cl.H03H 9/56(2006.01)H03H 9/17(2006.01)H03H 9/02(2006.01)
(54)发明名称一种单晶薄膜体声波滤波器及其微细加工方法(57)摘要本发明提供一种单晶薄膜体声波滤波器的微细加工方法，包括如下步骤：采用晶圆键合转移方法制备单晶压电薄膜材料，所述单晶压电薄膜材料包括自上而下依次设置的表面损伤层、表面粗糙层、频率调控层、压电层，去除所述表面损伤层，去除所述表面粗糙层，调节所述频率调控层的厚度，即可。本发明所述的单晶薄膜体声波滤波器的微细加工方法，实现了对单晶压电薄膜结构的厚度以及表面形貌的精准控制，从而使得在提高单晶压电薄膜的结构与压电性能的同时，也实现对单晶薄膜体声波滤波器频率的精确控制，最终实现对薄膜体声波滤波器的中心频率的
精准调频。
权利要求书3页 说明书11页 附图3页CN 110224685 A2019.09.10
CN 110224685
A1.一种单晶薄膜体声波滤波器的微细加工方法，其特征在于，包括如下步骤：
(1)采用晶圆键合转移方法制备单晶压电薄膜材料，所述单晶压电薄膜材料包括自上
而下依次设置的表面损伤层、表面粗糙层、频率调控层、压电层；
(2)取步骤(1)中得到的所述单晶压电薄膜材料，去除所述表面损伤层；
(3)取步骤(2)中得到的所述单晶压电薄膜材料，去除所述表面粗糙层；
(4)取步骤(3)中得到的所述单晶压电薄膜材料，调节所述频率调控层的厚度，即可。
2.根据权利要求1所述的单晶薄膜体声波滤波器的微细加工方法，其特征在于，步骤
(1)中，所述晶圆键合转移方法具体包括如下步骤：取经过离子注入的单晶压电晶圆，在单
晶压电晶圆的注入表面或/和衬底一侧表面制备键合层，将制备有键合层的所述单晶压电
晶圆与衬底进行键合，将键合至所述衬底的所述单晶压电晶圆进行退火，使所述单晶压电
晶圆沿注入离子产生的损伤层产生劈裂，得到单晶压电薄膜材料。
3.根据权利要求2所述的单晶薄膜体声波滤波器的微细加工方法，其特征在于：
所述单晶压电晶圆为石英、铌酸锂、钽酸锂、氮化铝、氧化锌、钛酸钡、磷酸二氢钾、铌镁
酸铅中的一种；
所述单晶压电晶圆注入的离子为H离子、He离子、B离子、As离子中的一种或多种；注入
离子的能量为100KeV-2000KeV；注入剂量为2-8×1016/cm2；离子束流为0.1-10μA/cm-2；注
入深度为0.3-5μm；
优选地，单晶压电晶圆为铌酸锂，注入离子为He离子，注入能量为500KeV，注入的离子
最大浓度深度为1300-1500nm，得到的所述表面损伤层为150-155nm；
注入能量为700KeV，注入的离子最大浓度深度为1700-1900nm，得到的所述表面损伤层
为155-160nm；
注入能量为1000KeV，注入的离子最大浓度深度为2300-2600nm，得到的所述表面损伤
层为165-170nm。
4.根据权利要求1-3中任意一项所述的单晶薄膜体声波滤波器的微细加工方法，其特
征在于：步骤(2)中，采用Ar+刻蚀法去除所述表面损伤层；
其中，刻蚀速率为2nm/min-30nm/min；刻蚀的加速电压为20V-500V；刻蚀的束流电压为
100V-1100V；
优选地，当所述表面损伤层的厚度为150-155nm时，刻蚀速率为2nm/min-15nm/min，刻
蚀的加速电压为20V-100V，刻蚀的束流电压为100V-500V；
当所述表面损伤层的厚度为155-160nm时，刻蚀速率为2nm/min-20nm/min，刻蚀的加速
电压为20V-120V，刻蚀的束流电压为100V-600V；
当所述表面损伤层的厚度为165-170nm时，刻蚀速率为2nm/min-25nm/min，刻蚀的加速
电压为20V-140V，刻蚀的束流电压为100V-700V。
5.根据权利要求1-3中任意一项所述的单晶薄膜体声波滤波器的微细加工方法，其特
征在于，步骤(3)中，采用Ar+刻蚀法去除所述表面粗糙层；
其中，刻蚀速率为2nm/min-20nm/min；刻蚀的加速的电压为20V-120V；刻蚀的束流电压
为100V-600V；
优选地，当所述表面损伤层去除后的表面粗糙度为10-15nm时，刻蚀速率为2nm/min-
10nm/min，刻蚀的加速电压为20V-80V，刻蚀的束流电压为100V-400V，
刻蚀后的表面粗糙度权 利 要 求 书1/3页
2CN 110224685 A

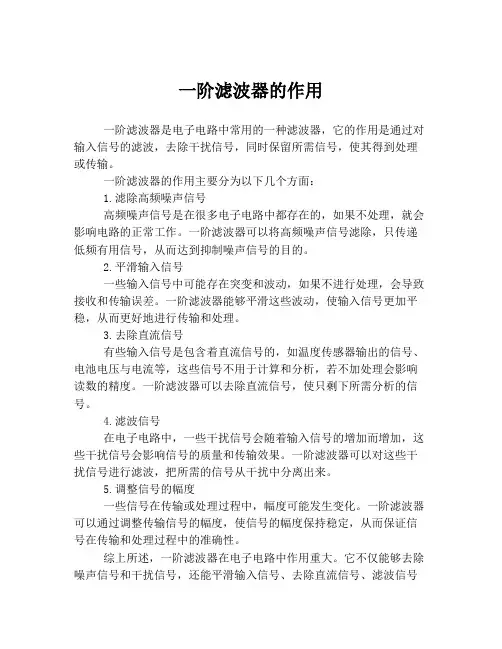

一阶滤波器的作用
一阶滤波器的作用
一阶滤波器是电子电路中常用的一种滤波器，它的作用是通过对输入信号的滤波，去除干扰信号，同时保留所需信号，使其得到处理或传输。
一阶滤波器的作用主要分为以下几个方面：
1.滤除高频噪声信号
高频噪声信号是在很多电子电路中都存在的，如果不处理，就会影响电路的正常工作。一阶滤波器可以将高频噪声信号滤除，只传递低频有用信号，从而达到抑制噪声信号的目的。
2.平滑输入信号
一些输入信号中可能存在突变和波动，如果不进行处理，会导致接收和传输误差。一阶滤波器能够平滑这些波动，使输入信号更加平稳，从而更好地进行传输和处理。
3.去除直流信号
有些输入信号是包含着直流信号的，如温度传感器输出的信号、电池电压与电流等，这些信号不用于计算和分析，若不加处理会影响读数的精度。一阶滤波器可以去除直流信号，使只剩下所需分析的信号。
4.滤波信号
在电子电路中，一些干扰信号会随着输入信号的增加而增加，这些干扰信号会影响信号的质量和传输效果。一阶滤波器可以对这些干扰信号进行滤波，把所需的信号从干扰中分离出来。
5.调整信号的幅度
一些信号在传输或处理过程中，幅度可能发生变化。一阶滤波器可以通过调整传输信号的幅度，使信号的幅度保持稳定，从而保证信号在传输和处理过程中的准确性。
综上所述，一阶滤波器在电子电路中作用重大。它不仅能够去除噪声信号和干扰信号，还能平滑输入信号、去除直流信号、滤波信号以及调整信号的幅度，从而实现对信号的全面处理和准确分析。在现代化的电子电路中，一阶滤波器的应用越来越广泛，为电子电路的正常工作和性能的提高提供了重要的保障。

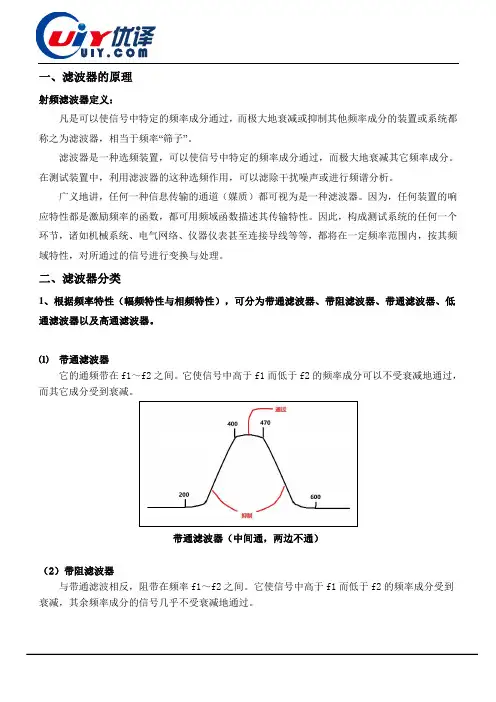

滤波器的原理、种类及划分
一、滤波器的原理
射频滤波器定义：
凡是可以使信号中特定的频率成分通过，而极大地衰减或抑制其他频率成分的装置或系统都称之为滤波器，相当于频率“筛子”。
滤波器是一种选频装置，可以使信号中特定的频率成分通过，而极大地衰减其它频率成分。在测试装置中，利用滤波器的这种选频作用，可以滤除干扰噪声或进行频谱分析。
广义地讲，任何一种信息传输的通道（媒质）都可视为是一种滤波器。因为，任何装置的响应特性都是激励频率的函数，都可用频域函数描述其传输特性。因此，构成测试系统的任何一个环节，诸如机械系统、电气网络、仪器仪表甚至连接导线等等，都将在一定频率范围内，按其频域特性，对所通过的信号进行变换与处理。
二、滤波器分类
1、根据频率特性（幅频特性与相频特性），可分为带通滤波器、带阻滤波器、带通滤波器、低通滤波器以及高通滤波器。
⑴ 带通滤波器
它的通频带在f1～f2之间。它使信号中高于f1而低于f2的频率成分可以不受衰减地通过，而其它成分受到衰减。
带通滤波器（中间通，两边不通）
（2）带阻滤波器
与带通滤波相反，阻带在频率f1～f2之间。它使信号中高于f1而低于f2的频率成分受到衰减，其余频率成分的信号几乎不受衰减地通过。
带阻滤波器（中间不通，两边通）
（3）低通滤波器
从0～f2频率之间，幅频特性平直，它可以使信号中低于f2的频率成分几乎不受衰减地通过，而高于f2的频率成分受到极大地衰减。
低通滤波器（低频率通过）
（4）高通滤波器
与低通滤波相反，从频率f1～∞，其幅频特性平直。它使信号中高于f1的频率成分几乎不受衰减地通过，而低于f1的频率成分将受到极大地衰减。
高通滤波器（高频率通过）
低通滤波器和高通滤波器是滤波器的两种最基本的形式，其它的滤波器都可以分解为这两种类型的滤波器，例如：低通滤波器与高通滤波器的串联为带通滤波器，低通滤波器与高通滤波器的并联为带阻滤波器。
三、滤波器的作用
将有用的信号与噪声分离，提高信号的抗干扰性及信噪比；

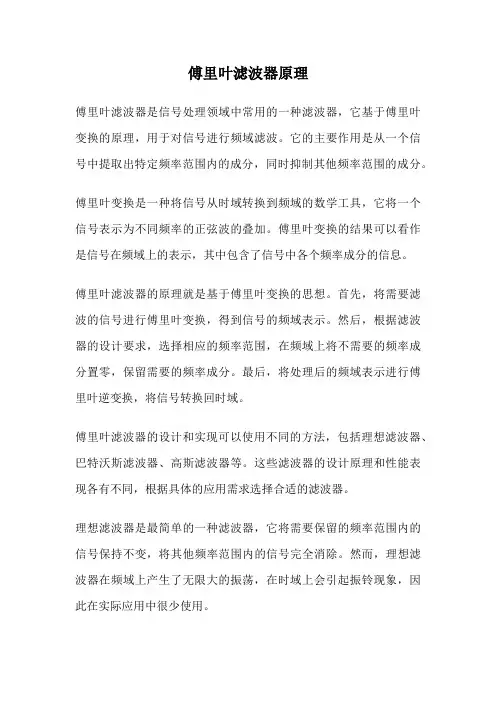

傅里叶滤波器原理
