电容式压力传感器优秀课件

电容式压力传感器原理

电容式压力传感器是一种利用电容的变化来测量压力的传感器。它的原理是基于压电效应。

压电效应指的是在某些材料中，当施加压力时会引起电荷的分布或移动，从而改变材料的电容。利用这个原理，可以设计出一种传感器来测量压力。

电容是指两个电极之间的空间，通常由绝缘材料隔开。当一个电容处于平衡状态时，两个电极之间的电荷分布是均匀的，电容的值是固定的。但是，当施加压力时，电荷的分布将发生变化，进而改变了电容的值。

电容式压力传感器由一个电容和一个压电材料组成。其中，压电材料被安装在电容的其中一个电极上。当外部施加压力时，压电材料会变形，并引起电容的改变。

通常情况下，电容的改变不是直接测量的，而是被转换为电信号。一种常用的方法是将电容连接到一个电路中，并通过测量电路中的电压或电流来确定电容值的变化。这样就可以得到与施加在压力传感器上的压力对应的电信号。

为了实现精确的测量，电容式压力传感器通常是由多个电容组成的。通过测量每个电容的变化，可以得到更准确的压力测量值。

此外，为了提高传感器的灵敏度和减小温度的影响，电容式压力传感器通常会采用温度补偿技术。利用温度传感器和温度补偿电路，可以对测量结果进行修正，以减小温度对压力测量的影响。

总的来说，电容式压力传感器的原理是通过利用压电效应来测量压力。当施加压力时，压电材料变形引起电容的改变，通过测量电容的变化可以得到与压力对应的电信号。通过采用温度补偿技术，可以提高传感器的精确度和稳定性。电容式压力传感器在许多领域中被广泛应用，如汽车工业、空调系统、流体控制等。

电容式压力传感器

1 电容式压力传感器

一、概念

电容式压力传感器（capacitive type pressure transducer），是一种可以利用电容敏感的原件把被测量的压力转换成为跟它有一定的关系的电信号输出的精密测量仪器。

二、结构与工作原理

它通常是使用镀金属薄膜或者是圆形金属薄膜来做电容器的其中一个电极。在薄膜感受到压力的时候，它会变形的，此时薄膜跟固定的电极间所产生的电容量就会发生改变。测量电路就可以输出跟电压形成一定的关系的电信号。它的应用非常广泛，之所以应用这么广泛，是因为它的优点有很多：它的分辨率很高；它可以进行动态的检测；它的结构很简单，并不复杂；它可以在很恶劣的工作环境下正常工作，解决人不可以测量的很多问题；它可以是非接触测量的，很方便。

三、分类

电容式压力传感器是极距变化型的电容式传感器，有差动电容式和单电容式之分。

（1）差动电容式压力传感器

其受压膜片电极是处于两个固定的电极之间的，可以形成两个电容器。当受到压力的作用的时候，其中一个电容器的容量就会变大，而另一个电容器的容量就会相应地变小，而测量的结果是由差动式的电路输出的。此传感器的固定的电极是由在凹而曲的玻璃的表层上面镀上金属层而制造出来的。当过载的时候，膜片就会受到凹面的保护，所以，它是不会破裂的。相对于单电容式压力传感器来说，它的线性度较好，灵敏度也较高，但是在加工方面就比较困难了，还有它不

2 可以完成对被测的液体或者是气体的隔离，所以，它不适合使用在有杂质的或者是有腐蚀性的流体之中。

（2）单电容式压力传感器

它是由固定的电极和圆形的薄膜组成的。当受到压力作用的时候，薄膜就会发生变形，这样就会改变电容器的容量。它的灵敏度大概是跟薄膜与固定的电极之间的距离和薄膜的张力成反比关系的；而跟压力和薄膜的面积成正比关系的。有另外的一种型式，它是跟固定电极取凹形球面状的，而膜片是周围边缘的固定的张紧的平面，膜片能够使用塑料接着镀上金属层的这个方法制造而成的。这一种型式比较适合于测量低压这个工作条件的，它有比较高的过载能力。当然，要测量高压工作条件的话，可使用带有活塞动极膜片制造而成的单电容式压力传感器。这一种型式的传感器能够把膜片的直接的受压面积变小，这样就方便使用比较薄的膜片以致来提高它的灵敏度。它还有一个操作是用来提高抗干扰能力的，就是跟各种的保护和补偿部还有放大电路的整体整合在一起。这一种传感器就适用于对飞行物体进行遥测和在动态高压的工作条件下测量。单电容式压力传感器还可以分为听诊器式和传声器式这两种类型的。

电容式压力传感器的结构和工作原理

1 3.43 电容式压力传感器的结构和工作原理是怎么样的？

差压式电容传感器的核心部分是一个差动变极距式电容传感器。它以热胀冷缩系数很

小的两个凹形玻璃（或绝缘陶瓷）圆片上的镀金薄膜作为定极板，两个凹形镀金薄膜与夹紧

在它们中间的弹性平膜片组成C

1和C

2 。

当被测压力p

1、p

2由两侧的内螺纹压力接头

进入各自的空腔，该压力通过不锈钢波纹隔离膜

以及热稳定性很好的灌充液（导压硅油），传导

到“ 腔”。弹性平膜片由于受到来自两侧的压力

之差，而凸向压力小的一侧。在 腔中，弹性膜

片与两侧的镀金定极之间的距离很小（约0.5mm

左右），所以微小的位移（不大于0.1mm）就可

以使电容量变化100pF以上。测量转换电路（相

敏检波器）将此电容量的变化转换成4~20mA的

标准电流信号，通过信号电缆线输出到二次仪

表。从图b中还可以看到，该压力变送器自带液

晶数码显示器。可以在现场读取测量值，总共只

需要电源提供4~20mA

电流。

电容式差压传感器

δ室剖面图

差动电容的输入激励源通常做在信号处理壳体中，其频率通常

选取100kHz左右，幅值约为１０V

pp左右。经变送器内部的

CPU 2 线性化后，差压变送器的输出精度一般可达1%左右。

带隔离膜片的差动电容压力传感器

对额定量程较小的差动电容式差压变送器来说，当某一侧突然失压时，巨大的差压有可

能将很薄的平膜片压破，所以设置了安全悬浮膜片和限位波纹盘，起过压保护作用。

压力传感器工作原理

压力传感器是一种用于测量物体受到的压力的设备。它将压力转化为电信号，通过测量电信号的变化来确定物体所受的压力大小。压力传感器被广泛应用于工业控制、汽车工程、医疗设备等领域。

一、压力传感器的基本原理

压力传感器的基本原理是利用物理效应将压力转化为电信号。常见的压力传感器工作原理有电阻式、电容式和应变式。

1. 电阻式压力传感器

电阻式压力传感器基于电阻值随压力变化而变化的原理。它由一个弹性变形的薄膜和一对电极组成。当物体受到压力时，薄膜会发生微小的变形，导致电阻值发生变化。通过测量电阻值的变化，可以确定物体所受的压力大小。

2. 电容式压力传感器

电容式压力传感器基于电容值随压力变化而变化的原理。它由两个平行的金属板和一个绝缘层组成。当物体受到压力时，金属板之间的距离会发生微小的变化，导致电容值发生变化。通过测量电容值的变化，可以确定物体所受的压力大小。

3. 应变式压力传感器

应变式压力传感器基于材料应变随压力变化而变化的原理。它由一个弹性材料和一对电阻片组成。当物体受到压力时，弹性材料会发生微小的应变，导致电阻值发生变化。通过测量电阻值的变化，可以确定物体所受的压力大小。

二、压力传感器的工作过程

压力传感器的工作过程可以分为以下几个步骤： 1. 压力传感器感知压力

压力传感器通过感知物体所受的压力，将压力转化为机械变形或电信号。不同类型的压力传感器使用不同的物理效应来感知压力。

2. 压力传感器转换信号

压力传感器将感知到的压力转换为电信号。这一步骤通常通过传感器内部的电路来实现。电阻式压力传感器通过测量电阻值的变化来转换信号，电容式压力传感器通过测量电容值的变化来转换信号，应变式压力传感器通过测量电阻值的变化来转换信号。

3. 压力传感器输出信号

压力传感器将转换后的电信号输出给外部设备。输出信号可以是模拟信号或数字信号，具体取决于传感器的类型和应用需求。

4. 压力传感器信号处理

电容式压力传感器工作原理

电容式压力传感器是一种常用的压力测量设备，其工作原理基于电容的变化量与压力之间的关系。具体原理如下：

1. 基本结构：电容式压力传感器由两个电极板构成，它们之间装有一个可压缩的薄膜。其中一个电极固定不动，而另一个电极通过一个细丝与测量对象（如气体或液体）接触，并能感受到外部压力的变化。

2. 电容变化：当外部压力施加在传感器上时，可压缩的薄膜会受到压力的作用而产生微小的形变。这种形变会导致电极板之间的距离发生微小的变化，从而影响电容的大小。

3. 建立电场：当没有外部压力施加在传感器上时，电容的值最大，因为两个电极板之间的距离最大，电场受到最小的干扰。而当外部压力增加时，电容的值会减小，因为电场受到了电极板之间距离减小的干扰。

4. 电容测量：为了测量电容的变化，传感器会连接到一个电容测量电路中。该电路会将传感器与参考电容进行比较，得出电容的变化值。然后，根据压力与电容变化之间的已知关系，可以计算出实际的压力值。

5. 输出信号处理：最后，测得的电容变化值可能需要进行进一步的信号处理。这可能包括放大、滤波和数字转换等步骤，以便将电容变化转换为标准的电压或数字信号输出。

总结起来，电容式压力传感器通过测量电容的变化来反映外部压力的变化。它的工作原理基于电容与距离之间的关系，可以通过测量电容变化值来计算实际的压力值。

压力传感器工作原理 2

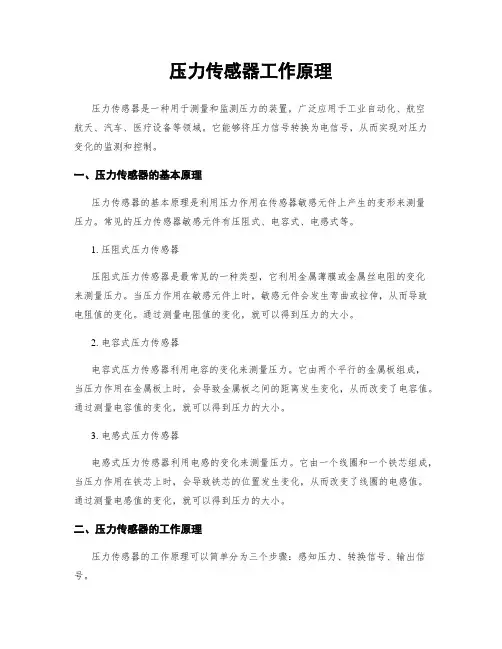

压力传感器工作原理

压力传感器是一种用于测量和监测压力的装置，广泛应用于工业自动化、航空航天、汽车、医疗设备等领域。它能够将压力信号转换为电信号，从而实现对压力变化的监测和控制。

一、压力传感器的基本原理

压力传感器的基本原理是利用压力作用在传感器敏感元件上产生的变形来测量压力。常见的压力传感器敏感元件有压阻式、电容式、电感式等。

1. 压阻式压力传感器

压阻式压力传感器是最常见的一种类型，它利用金属薄膜或金属丝电阻的变化来测量压力。当压力作用在敏感元件上时，敏感元件会发生弯曲或拉伸，从而导致电阻值的变化。通过测量电阻值的变化，就可以得到压力的大小。

2. 电容式压力传感器

电容式压力传感器利用电容的变化来测量压力。它由两个平行的金属板组成，当压力作用在金属板上时，会导致金属板之间的距离发生变化，从而改变了电容值。通过测量电容值的变化，就可以得到压力的大小。

3. 电感式压力传感器

电感式压力传感器利用电感的变化来测量压力。它由一个线圈和一个铁芯组成，当压力作用在铁芯上时，会导致铁芯的位置发生变化，从而改变了线圈的电感值。通过测量电感值的变化，就可以得到压力的大小。

二、压力传感器的工作原理

压力传感器的工作原理可以简单分为三个步骤：感知压力、转换信号、输出信号。 1. 感知压力

压力传感器通过敏感元件感知压力的变化。当压力作用在敏感元件上时，敏感元件会发生形变，这个形变可以是弯曲、拉伸或压缩等。敏感元件的形变程度与压力的大小成正比。

2. 转换信号

感知到压力的变化后，压力传感器会将这个变化转换为电信号。不同类型的压力传感器会采用不同的转换方式，如压阻式压力传感器通过测量电阻值的变化来转换信号，电容式压力传感器通过测量电容值的变化来转换信号，电感式压力传感器通过测量电感值的变化来转换信号。

3. 输出信号

转换为电信号后，压力传感器会将信号输出给外部设备进行处理。输出信号的形式可以是模拟信号或数字信号。模拟信号一般是电压或电流的变化，它们的大小与压力的变化成正比。数字信号一般是通过模数转换器将模拟信号转换为数字信号，数字信号可以直接用于计算机或其他数字设备的处理。

电容式传感器

电容式传感器简介

capacitive type transducer

把被测的机械量，如位移、压力等转换为电容量变化的传感器。它的敏感部分就是具有可变参数的电容器。其最常用的形式是由两个平行电极组成、极间以空气为介质的电容器（见图）。若忽略边缘效应，平板电容器的电容为εA/δ，式中ε为极间介质的介电常数，A为两电极互相覆盖的有效面积,δ为两电极之间的距离。δ、A、ε 三个参数中任一个的变化都将引起电容量变化，并可用于测量。因此电容式传感器可分为极距变化型、面积变化型、介质变化型三类。极距变化型一般用来测量微小的线位移或由于力、压力、振动等引起的极距变化(见电容式压力传感器)。面积变化型一般用于测量角位移或较大的线位移。介质变化型常用于物位测量和各种介质的温度、密度、湿度的测定。

70年代末以来,随着集成电路技术的发展,出现了与微型测量仪表封装在一起的电容式传感器。这种新型的传感器能使分布电容的影响大为减小，使其固有的缺点得到克服。电容式传感器是一种用途极广，很有发展潜力的传感器。

电容式传感器工作原理

电容式传感器也常常被人们称为电容式物位计，电容式物位计的电容检测元件是根据圆筒形电容器原理进行工作的，电容器由两个绝缘的同轴圆柱极板内电极和外电极组成，在两筒之间充以介电常数为e的电解质时，两圆筒间的电容量为C=2∏eL/lnD/d，式中L为两筒相互重合部分的长度；D为外筒电极的直径；d为内筒电极的直径；e为中间介质的电介常数。在实际测量中D、d、e是基本不变的，故测得C即可知道液位的高低，这也是电容式传感器具有使用方便，结构简单和灵敏度高，价格便宜等特点的原因之一。

电容式传感器优缺点

电容器传感器的优点是结构简单,价格便宜，灵敏度高，零磁滞，真空兼容，过载能力强，动态响应特性好和对高温、辐射、强振等恶劣条件的适应性强等。缺点是输出有非线性，寄生电容和分布电容对灵敏度和测量精度的影响较大，以及联接电路较复杂等。

电容式传感器 2

电容式传感器

电容式传感器是以各种类型的电容器作为传感元件，将被测物理量或机械量转换成为电容量变化的一种转换装置，实际上就是一个具有可变参数的电容器。电容式传感器广泛用于位移、角度、振动、速度、压力、成分分析、介质特性等方面的测量。最常用的是平行板型电容器或圆筒型电容器。 [1]

中文名；电容式传感器；外文名capacitive type transducer

电容计算公式：εS/d

应用：测量

简介

70年代末以来，随着集成电路技术的发展,出现了与微型测量仪表封装在一起的电容式传感器。这种新型的传感器能使分布电容的影响大为减小，使其固有的缺点得到克服。电容式传感器是一种用途极广，很有发展潜力的传感器。

典型的电容式传感器由上下电极、绝缘体和衬底构成。当薄膜受压力作用时，薄膜会发生一定的变形，因此，上下电极之间的距离发生一定的变化，从而使电容发生变化。但电容式压力传感器的电容与上下电极之间的距离的关系是非线性关系，因此，要用具有补偿功能的测量电路对输出电容进行非线性补偿。

原理电容式传感器也常常被人们称为电容式物位计，电容式物位计的电容检测元件是根据圆筒形电容器原理进行工作的，电容器由两个绝缘的同轴圆柱极板内电极和外电极组成，在两筒之间充以介电常数为ε的电解质时，两圆筒间的电容量为

式中L为两筒相互重合部分的长度；D为外筒电极的直径；d为内筒电极的直径；e为中间介质的电介常数。在实际测量中D、d、e是基本不变的，故测得C即可知道液位的高低，这也是电容式传感器具有使用方便，结构简单和灵敏度高，价格便宜等特点的原因之一。

电容式传感器是以各种类型的电容器作为传感元件，由于被测量变化将导致电容器电容量变化，通过测量电路，可把电容量的变化转换为电信号输出。测知电信号的大小，可判断被测量的大小。这就是电容式传感器的基本工作原理。 [2]

分类

根据传感器的工作原理可把电容式传感器分为变极距型、变面积型和变介质型三种类型。

电容式压力传感器的工作原理

电容式压力传感器的工作原理是基于电容器的原理。它由一个金属薄膜弯曲而成的膜片和一个固定金属板组成。当外部施加压力时，膜片会产生形变，导致膜片与固定金属板之间的距离发生变化。由于电容器的电容与电极之间的距离有关，这种形变会引起电容值的变化。

当施加压力时，电容值会增大或减小。传感器内部会有一个电容测量电路，用于测量电容器的电容值。该电路通常由振荡电路和计数器组成。振荡电路将电容传感器连接到一个参考电压源，并产生一个频率直接与电容值成正比的输出信号。计数器用于测量振荡信号的周期，并将其转换为与压力成正比的数字输出。

通过对电容传感器的电容值进行测量和计算，可以确定外部施加的压力大小。这种传感器能够测量压力范围广阔，并具有较高的精度和灵敏度。电容式压力传感器广泛应用于工业控制、汽车领域、医疗设备等领域中的压力测量和控制。

四种压力传感器的基本工作原理及特点

压力传感器是一种用于测量物体受到的压力变化的装置。它们在工业领域中广泛应用，能够检测和监测各种物体的压力变化，从而保证生产过程的安全性和稳定性。根据工作原理的不同，压力传感器可以分为四种类型：扩散硅压力传感器、电容式压力传感器、电阻式压力传感器和压阻式压力传感器。

1.扩散硅压力传感器：

扩散硅压力传感器是最常见的一种压力传感器。其工作原理是利用硅片的绝缘层将传感器分成两个区域，一个区域位于压力源下方，另一个区域位于压力源上方。当外界压力作用在硅片上时，上下两个区域之间的电荷会发生变化。通过测量这个电荷变化，可以得到物体受到的压力。该传感器具有较高的精度和灵敏度，可以测量较小的压力变化。

2.电容式压力传感器：

电容式压力传感器是通过测量电容变化来检测压力的。它由两个金属电极构成，当外界压力施加在电极上时，电极之间的电容会发生变化。通过测量电容的变化，可以推导出物体所受到的压力大小。电容式压力传感器具有较高的灵敏度和快速的响应速度，适用于高频压力变化的测量。

3.电阻式压力传感器：

电阻式压力传感器是利用电阻值的变化来测量压力的。它由感应电阻体和测量电路组成。当外界压力作用在感应电阻体上时，电阻值会发生变化。通过测量电阻值的变化，可以确定物体所受到的压力。电阻式压力传感器具有较高的稳定性和可靠性，可以适应各种环境条件下的测量需求。 4.压阻式压力传感器：

压阻式压力传感器是利用电阻值与应变之间的关系来测量压力的。它由弹性材料和导电材料构成。当外界压力作用在弹性材料上时，材料会发生应变，导致导电材料的电阻值发生变化。通过测量电阻值的变化，可以得到物体所受到的压力。压阻式压力传感器具有较高的精度和可靠性，适用于高温和高压环境下的压力测量。

以上是四种常见的压力传感器的工作原理和特点。它们各自具有不同的优点和适用范围，在工业控制和自动化领域中发挥着重要的作用。
