柴油发电机操作说明分解
1 柴油发电机使用说明 一、柴油发电机组的构成： 主要分为：柴油发电机组本体、柴油发电机控制柜、柴油发电机出口开关等3大组成部分 1、柴油机采用的是重庆康明斯发动机生产的NTA855-GA2型，发动机形式为四冲程、直列6缸，排量为14L
2、发电机采用的是stamford300KW发电机
二、交流柴油发电机组： 1、柴油发电机组参数： 型号： 300GF 相数： 3 额定功率： 额定频率： 50HZ 额定电压：400/230V 额定电流：540A 额定转速：1500r/min 额定功率因数cos&：0.8
三、控制部分 发电机控制柜按钮说明： 手动/自动转换开关：控制柴油发电机起动方式的 高速怠速：指在手动方式下旋转加速指令发出 电源启动：在这里是控制电源不动作时发电机控制器无控制电源 急停按钮：用于紧急情况使用 其它指示灯作用： 市电合闸指示灯：指的是保安变低压侧4800开关在合闸位置 发电机合闸指示灯：指的是发电机控制柜断路器合闸 报警指示：综合报警闪烁蜂鸣报警器（具体报警检查屏幕）
HGM6100UC系列发电机组控制器 精品文档
。 2欢迎下载 2 1. 概述 HGM6100UC系列电站自动化控制器集成了数字化、智能化、网络化技术，用于单台发电机组自动化及监控系统，实现发电机组的自动开机/停机、数据测量、报警保护及“三遥”功能。控制器采用大屏幕液晶(LCD)显示，中文、英文、西班牙文和俄文可选界面操作，操作简单，运行可靠。 HGM6100UC系列电站自动化控制器采用微处理器技术，实现了多种参数的精密测量、定值调节以及定时、阈值整定等功能，控制器所有参数可从控制器前面板调整，或使用PC机通过编程接口调整，也可使用PC机通过RS485接口调整及监测。其结构紧凑、接线简单、可靠性高，可广泛应用于各类型发电机组自动化系统。
2. 性能和特点 HGM6100UC系列有四种型号： HGM6110U/6110UC：用于单机自动化，通过远端开机信号控制发电机组自动开机与停机； HGM6120U/6120UC：在HGM6110U/6110UC基础上增加了市电电量监测和市电/发电自动切换控制功能(AMF)，特别适用于一市一机构成的单机自动化系统。 注1：HGM6110UC/6120UC具有RS485接口，HGM6110U/6120U无RS485接口。 其主要特点如下： 液晶显示LCD为132x64，带背光，四种语言(简体中文、英文、西班牙文和俄文)显示，轻触按钮操作； 屏幕保护采用硬屏亚克力材料，耐磨及耐划伤性能好； 采用硅胶面板及按键，适应环境高低温能力强； 具有RS485通讯接口，利用MODBUS协议可以实现“三遥”功能； 适合于三相四线、三相三线、单相二线、二相三线(120V/240V)电源 50Hz/60Hz系统； 采集并显示市电/发电三相电压、三相电流、频率、功率参数； 精品文档 。 3欢迎下载 3 市电 发电 线电压 Uab，Ubc，Uca 线电压 Uab，Ubc，Uca 相电压 Ua，Ub，Uc 相电压 Ua，Ub，Uc 频率 Hz 频率 Hz
负载 电流 IA，IB，IC 有功功率 kW 无功功率 kVar 视在功率 kVA 功率因数 PF 发电累计电能 kWh 市电具有过压、欠压、缺相功能，发电具有过压、欠压、过频、欠频、过流功能； 精密采集发动机的各种参量： 温度WT °C/ °F同时显示 机油压力OP kPa/Psi/Bar同时显示 燃油位FL单位：% 转速SPD单位：RPM 电池电压VB单位：V 充电机电压VD单位：V 计时器HC可累计999999小时 累计开机次数 最大可累计999999次 控制保护功能：实现柴油发电机组自动开机/停机、合分闸(ATS切换) 及完善的故障显示保护等功能； 具有得电停机、怠速控制、预热控制、升降速控制功能，且均为继电器输出； 参数设置功能：允许用户对其参数进行更改设定，同时记忆在内部FLASH存储器内，在系统掉电时不会丢失，控制器所有参数可从控制器前面板调整，或使用PC机通过编程接口调整(使用SG72适配器)，也可使用PC机通过RS485接口调整； 多种温度、压力、油位传感器可直接使用，并可自定义参数； 多种起动成功条件(转速传感器、油压、发电)可选择； 供电电源范围宽(8~35)VDC，能适应不同的起动电池电压环境； 所有参数均采用数字化调整，摒弃了常规电位器的模拟调整方法，提高了整机的可靠性和稳定性； 外壳与控制屏之间设计有橡胶密封圏，防水性能可达到IP55； 控制器采用金属卡件固定； ➢ 模块化结构设计，阻燃ABS外壳，可插拔式接线端子，嵌入式安装方式，结构紧凑，安装方便。
3. 规格 精品文档 。 4欢迎下载 4 项目 内容 工作电压 DC8.0V至35.0V连续供电 整机功耗 <3W(待机方式：≤2W) 交流发电机电压输入： 三相四线 三相三线 单相二线 二相三线 15V AC - 360 V AC (ph-N) 30V AC - 620 V AC (ph-ph) 15V AC - 360 V AC (ph-N) 15V AC - 360 V AC (ph-N) 交流发电机频率 50Hz/60Hz 转速传感器电压 1.0V至24V(有效值) 转速传感器频率 最大10000Hz 起动继电器输出 16Amp DC28V直流供电输出 燃油继电器输出 16Amp DC28V直流供电输出 可编程继电器输出口1 7Amp DC28V直流供电输出 可编程继电器输出口2 7Amp 250VAC无源输出 可编程继电器输出口3 16Amp 250VAC无源输出 可编程继电器输出口4 16Amp 250VAC无源输出 外形尺寸 197mm x 152mm x 47mm 开孔尺寸 186mm x 141mm 电流互感器次级电流 额定:5A 工作条件 温度：(-25~70)°C 湿度：(20~90)% 储藏条件 温度：(-30~+80)°C
防护等级 IP55：当控制器和控制屏之间加装防水橡胶圈时。 IP42：当控制器和控制屏之间没有加装防水橡胶圈时。
绝缘强度 对象：在输入/输出/电源之间 引用标准：IEC688－1992 试验方法：AC1.5KV/1min 漏电流3mA 重量 0.56kg
4. 操作
4.1. 按键功能描述
停机/复位键 在手动/自动模式下，均可以使运转中的发电机组停止。 在发电机组报警状态下，可以使任何的停机报警复位。 在停机模式下，按下此键3s钟以上，可以测试面板指示灯是否正常(试灯)。在停机过程中，再次按下此键，可快速停机。
开机键 在手动模式或手动试机模式下，按下此键可以使静止的发电机组开始起动。
手动键 按下此键，可以将控制器置于手动模式。
自动键 按下此键，可以将控制器置于自动模式。 精品文档 。 5欢迎下载 5 带载试机键 按下此键，可以将控制器置于手动试机模式。 在此模式下，当发电正常时，发电机组将自动带载运行。(HGM6110UC无此功能)
合分闸键 在手动模式下，按下此键，可控制开关合分闸。
设置/确认键 在参数设置中移动光标及确认设置信息。 上翻/增加 翻屏，在参数设置中向上移动光标或增加光标所在位的数字。 下翻/减少 翻屏，在参数设置中向下移动光标或减少光标所在位的数字。 菜单键 按下此键，进入设置菜单，再次按下此键，可返回主界面。
4.2. 控制器面板 HGM6110UC面膜指示灯
4.3. 自动开机停机操作 按下键，该键旁指示灯亮起，表示发电机组处于自动开机模式。 精品文档 。 6欢迎下载 6 自动开机顺序：
1) HGM6110UC：当远程开机输入有效时，进入“开机延时”； 2) LCD屏幕显示“开机延时”倒计时； 3) 开机延时结束后，预热继电器输出(如果被配置)，LCD屏幕显示“开机预热延时 XX s”； 4) 预热延时结束后，燃油继电器输出1s，然后起动继电器输出；如果在“起动时间”内发电机组没有起动成功，燃油继电器和起动继电器停止输出，进入“起动间隔时间”，等待下一次起动； 5) 在设定的起动次数内，如果发电机组没有起动成功，LCD显示窗第四行反黑，同时LCD显示窗第四行显示起动失败报警； 6) 在任意一次起动时，若起动成功，则进入“安全运行时间”，在此时间内油压低、水温高、欠速、充电失败以及辅助输入(已配置)报警量等均无效，安全运行延时结束后则进入“开机怠速延时”(如果开机怠速延时被配置)； 7) 在开机怠速延时过程中，欠速、欠频、欠压报警均无效，开机怠速延时过完，进入“高速暖机时间延时”(如果高速暖机延时被配置)； 8) 当高速暖机延时结束时，若发电正常则发电状态指示灯亮，如发电机电压、频率达到带载要求，则发电合闸继电器输出，发电机组带载，发电供电指示灯亮，发电机组进入正常运行状态；如果发电机组电压或频率不正常，则控制器报警停机(LCD屏幕显示发电报警量)。 自动停机顺序：
1) HGM6110UC：当远程开机输入失效时，开始“停机延时”； 2) 停机延时结束后，开始“高速散热延时”，且发电合闸继电器断开，经过“开关转换延时”后，市电合闸继电器输出，市电带载，发电供电指示灯熄灭，市电供电指示灯点亮； 3) 当进入“停机怠速延时”(如果被配置)时，怠速继电器加电输出； 4) 当进入“得电停机延时”时，得电停机继电器加电输出, 燃油继电器输出断开； 5) 当进入“发电机组停稳时间”时，自动判断是否停稳； 6) 当机组停稳后，进入发电待机状态；若机组不能停机则控制器报警(LCD屏幕显示停机失败警告)。
4.4. 手动开机停机操作
1) HGM6110UC: 按下键，控制器进入“手动模式”，手动模式指示灯亮，然后按下键,
柴油发电机使用方法及注意事项简版
柴油发电机使用方法及注意事项柴油发电机使用方法及注意事项1. 简介柴油发电机是一种通过燃烧柴油产生机械能转换成电能的设备。
它具有高可靠性、高效能和长寿命等特点，因此被广泛应用于各个领域。
本文将介绍柴油发电机的使用方法以及使用时需要注意的事项。
2. 柴油发电机使用方法2.1 准备工作在使用柴油发电机之前，需要做好以下准备工作：- 检查柴油发电机的外观是否完好，有无损坏或者漏水情况；- 检查燃油是否充足，如果不足则需要添加燃油；- 确保电池充电量充足，并检查电池的连接是否牢固。
2.2 启动发电机启动柴油发电机的步骤如下：1. 确保发电机的开关处于关闭状态；2. 打开柴油发电机的燃料阀门；3. 打开电池的开关，并按下启动按钮；4. 当发电机启动后，观察发电机的指示灯是否正常工作。
2.3 运行发电机在发电机启动后，需要注意以下几点：- 定期检查发电机的运行状态，如机油压力、冷却水温度等；- 观察发电机的负载情况，避免超负荷运行；- 不要长时间处于空载状态，可以适当增加负载以提高发电机的效率；- 经常清洁发电机的滤网，避免积灰影响发电机的散热效果；- 定期更换机油和机油滤清器，保持发电机的正常运行。
2.4 停止发电机停止柴油发电机的步骤如下：1. 先将发电机的负载全部卸掉；2. 按下发电机的停机按钮，使发电机进入空载状态；3. 关闭发电机的燃料阀门，停止燃料供给；4. 关闭电池的开关。
3. 注意事项3.1 安全操作在使用柴油发电机时，需要注意以下安全操作：- 在添加燃油时，要避免燃油溅出，以免引起火灾；- 在发电机运行时，不要将易燃物品放置在发电机附近，以免引起火灾；- 当需要进行维修或者清洁发电机时，应该先将发电机停机，并断开电源。
3.2 定期保养定期保养对于延长柴油发电机的使用寿命非常重要。
以下是一些常见的定期保养事项：- 检查机油的量和质量，及时更换机油；- 检查和更换空气滤清器、燃油滤清器和机油滤清器；- 清洁发电机的散热器和冷却风扇；- 检查发电机的皮带张力，需要时进行调整。
柴油发电机说明书
柴油发电机说明书柴油发电机说明书一、产品概述1.1 产品简介本文档为柴油发电机的详细说明书，包含了对柴油发电机的产品概述、技术参数、使用注意事项等内容。
1.2 产品特点柴油发电机具有以下特点：- 高效能：采用先进的柴油发动机技术，发电效率高；- 稳定性强：具备稳定的输出功率，适用于各种环境；- 易维护：设有可方便维护的配件和部件，方便日常维护；- 低噪音：噪音控制在合理范围内，不会造成干扰。
二、技术参数2.1 发动机参数柴油发电机的发动机参数包括以下内容：- 排量- 缸径- 行程- 最大扭矩- 最大功率等2.2 发电机参数柴油发电机的发电机参数包括以下内容：- 额定功率- 额定电压- 额定电流- 功率因数- 额定频率等三、操作说明3.1 运输与安装- 运输：注意保护设备，避免碰撞和震动；- 安装：选择平稳的基础，确保设备固定稳定。
3.2 启动与停机- 启动：按照操作界面上的指示进行启动程序；- 停机：按照操作界面上的指示进行停机程序。
3.3 维护与保养- 清洁：保持发电机清洁，定期除去灰尘和污垢；- 润滑：按照要求对发电机进行润滑；- 维护：定期检查设备的各个部件，确保正常工作。
四、安全注意事项4.1 使用环境- 温度范围：适宜的环境温度范围；- 湿度范围：适宜的环境湿度范围。
4.2 操作注意事项- 禁止事项：禁止在高温、高湿度、易燃气体等环境下操作设备；- 防护措施：操作时需按照相关安全规范使用防护设备。
五、附件本文档涉及以下附件：- 发电机技术参数表- 发动机说明书- 维护保养记录表六、法律名词及注释- 法律名词1：注释1 - 法律名词2：注释2。
济柴发电机操作说明
75GFZ-T、160GFZ-T济柴发电机操作说明一、应急机组控制方式及操作步骤：此机组共有三种开机方式（第一种方式为机旁启机；第二种方式为手动在控制屏上启机；第三种方式为市电信号控制机组启停）。
首次开机前，将调速电位器旋钮调至中间位置（约5圈处），将电压调整电位器旋钮调至较小位置（约1/5位置处）。
日后使用中如无特殊情况不需要再调节这两个电位器。
下面分别对这三种开机方式进行介绍。
第一种方式为机旁启机：下面为操作步骤1、开车前准备1）在通直流电源之前，断开电动调节阀电源（即断开控制屏内板上F01、F02熔断器），用工具手动旋转机组燃气进气管道上的电动调节阀，使其开度在最大位置。
球阀在最大开度。
机房内总燃气阀门在关闭状态。
2）打开直流电源开关、调速器电源开关、模块电源开关，PLC电源开关置于关闭位置，并置怠速/额定开关于怠速位置，停机按钮于弹出位置，功能选择开关为手动位置。
3）IG-CU自动控制模块选择“手动”工作模式。
2、开机操作1）如果有市电，可在机组控制屏上按预供油按钮泵油，如果没有市电，手动在机组上泵油。
当滤后油压高于0.1MPa时，在机旁按启动按钮（小于10s），并同时缓慢打开机组燃气进气管道总燃气阀门，机组启动（听声音判断）成功后应迅速松开启动按钮，机组启动后怠速运行，待机组水温上升到20℃以上、油温20℃以上，在控制屏上把怠速/额定开关打到额定位置。
待机组稳定在额定转速运行后，旋转电压转换开关检查三相电压是否平衡。
2）模块信号投入操作：在机组额定电压400V，频率50Hz时，按模块上的绿色起动I按键，模块屏幕显示“起动中”，此时把功能选择开关打到信号投入位置（起动时间8s，间歇8s，可起动三次，若不能成功投入模块，模块将发出停机命令，（功能选择关必须在按下起动I按键后2秒内从手动位置转到信号投入位置），此操作完成后，若模块已检测到发电机电压和发动机转速，则模块投入成功。
模块投入成功后把怠速/额定开打到怠速位置。

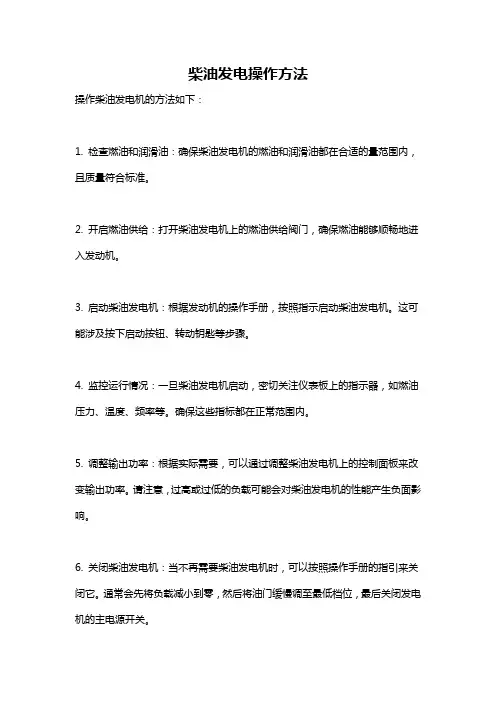

柴油发电操作方法
柴油发电操作方法
操作柴油发电机的方法如下：
1. 检查燃油和润滑油：确保柴油发电机的燃油和润滑油都在合适的量范围内，且质量符合标准。
2. 开启燃油供给：打开柴油发电机上的燃油供给阀门，确保燃油能够顺畅地进入发动机。
3. 启动柴油发电机：根据发动机的操作手册，按照指示启动柴油发电机。
这可能涉及按下启动按钮、转动钥匙等步骤。
4. 监控运行情况：一旦柴油发电机启动，密切关注仪表板上的指示器，如燃油压力、温度、频率等。
确保这些指标都在正常范围内。
5. 调整输出功率：根据实际需要，可以通过调整柴油发电机上的控制面板来改变输出功率。
请注意，过高或过低的负载可能会对柴油发电机的性能产生负面影响。
6. 关闭柴油发电机：当不再需要柴油发电机时，可以按照操作手册的指引来关闭它。
通常会先将负载减小到零，然后将油门缓慢调至最低档位，最后关闭发电机的主电源开关。
除了以上的操作方法，还应定期进行柴油发电机的维护和保养，如更换燃油和润滑油、清洗空滤器、检查电缆连接等，以确保其正常运行和延长使用寿命。

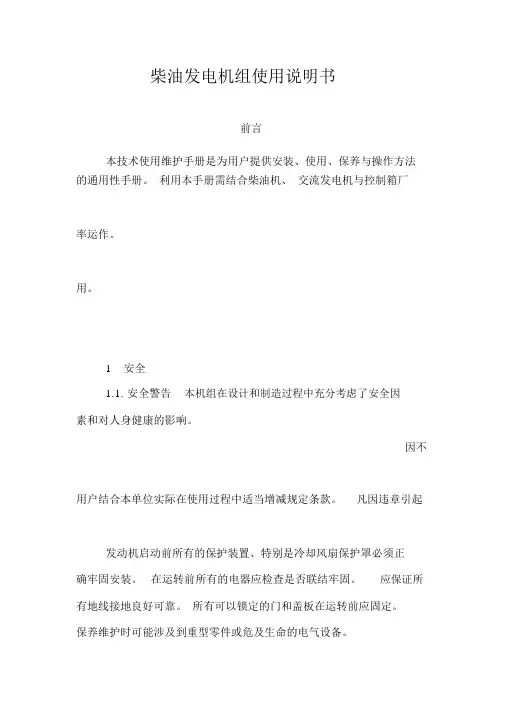

柴油发电机组使用说明书
柴油发电机组使用说明书前言本技术使用维护手册是为用户提供安装、使用、保养与操作方法的通用性手册。
利用本手册需结合柴油机、交流发电机与控制箱厂率运作。
用。
1安全1.1. 安全警告本机组在设计和制造过程中充分考虑了安全因素和对人身健康的影响。
因不用户结合本单位实际在使用过程中适当增减规定条款。
凡因违章引起发动机启动前所有的保护装置、特别是冷却风扇保护罩必须正确牢固安装。
在运转前所有的电器应检查是否联结牢固。
应保证所有地线接地良好可靠。
所有可以锁定的门和盖板在运转前应固定。
保养维护时可能涉及到重型零件或危及生命的电气设备。
因此操作者必须经过适当的培训不要独自操作设备，以防万一发生意外时有人帮助处理。
如对设备内部进行清洁或修理，请将蓄电伤害。
1.2. 保护罩机组设有对运转零件保护的保护罩。
开机时在机组旁工作的人员必须小心注意各活动机械部分可能对人身产生的危险。
切勿试图将手伸入机组运转部位。
手、长头发等绞入转动拧开散热器盖。
以免发生事故。
1.3. 化学品在机组上使用的燃料、机油、冷却液体、润滑剂及蓄电的伤害。
高温的水和机油会导致严重的灼伤盖与堵头。
1.4. 防火与防爆机组使用的燃料和排出的烟雾是易燃及有潜在爆炸的危险。
谨慎处理这些物质可以防患于未然。
同时机房应备有灭火装置与器具。
使用人员必须懂得如何使用。
确保机房有足够的通风。
即清理。
与燃料附近抽烟或产生火花。
因为燃料挥发的气体与蓄电池充电而产生的氢气接触会引起爆炸。
器的电源关闭。
切不可在已知有燃料泄漏时还试图开机。
在排气系统中如积存过量的未燃气体时要特别小心，因有潜在的爆炸危险。
应设法将气体排走方能启动机组。
的火灾很危险而适用的灭火器类型很少。
BCF沫橡胶也可以熄灭运行电气设备的油类火灾。
切不可使用水来灭火。
1.5. 噪音失。
工作在机组附近的人员必须戴隔音耳罩。
在需要戴隔音耳罩处作醒目标记。
员进入。
在机房内应采取降噪措施如设置吸音材料等。
1.6. 电气检修电气装置只有在正确的安装、操作和保养下才能有效而安全地操作与运行。
柴油发电机操作流程
柴油发电机操作流程一、准备工作在进行柴油发电机操作之前，首先需要进行一些准备工作。
确保柴油发电机周围环境整洁无杂物，保证通风良好。
检查柴油机电线接头是否牢固，油箱是否有足够燃油，机油量是否符合要求，冷却水是否足够。
检查柴油机的油、水、温度、电压等指示是否正常。
二、启动操作1. 检查柴油发电机的开关是否处于关闭状态。
2. 检查燃油开关、电池主断开开关，调速器手柄是否处于最低位置。
3. 启动机器并让其运行数分钟，观察是否有异常响声或震动，确认设备正常工作。
4. 如果机器在运行过程中出现异常，应立即停机检查原因。
三、运行操作1. 按照操作手册要求进行操作，严格遵守操作流程，不得擅自更改调整。
2. 定期检查电压、电流、频率等参数是否正常，避免发生电力波动。
3. 发现异常情况时，应及时停机处理，不得强行继续运行。
4. 对于长时间运行的柴油发电机，要保持其散热系统通畅，防止过热。
四、停机操作1. 停机前，首先将发电负荷逐渐减小至零，然后将柴油发电机调速器手柄转至最低位置。
2. 等待柴油机正常降速后，将燃油开关关闭，停电机十分钟。
3. 关闭柴油机，关闭电机电源开关，关闭总断路器。
4. 检查机器周围环境是否整洁，确保安全后方可离开。
五、定期维护1. 做好柴油发电机的定期维护保养工作，包括更换机油、机滤、空气滤清器等。
2. 定期检查柴油机的电缆接头、冷却系统、燃油系统等，确保其正常运行。
3. 定期进行柴油发电机的试运转，检查其性能是否正常，保证其随时待命。
通过以上操作流程，我们可以保证柴油发电机在工作过程中具有高效稳定的性能，同时也能延长设备的使用寿命，确保工作安全顺利进行。
柴油机发电机操作规程
柴油机发电机操作规程一、使用方法：1.进入配电房，断开总电源闸门。
2.断开发电机控制屏的空气开关。
3.手动加机油，使机油表压力有所上升。
4.打开柴油箱开关，柴油机油门打到怠速档。
5.打开储气罐的阀门。
6.打开柴油机的气阀开关，此时发电机起动运转了。
7.检查机油进油回油是否正常，及发电机是否有异常现象。
8.关住储气罐的阀门。
9.让发电机怠速运转5分钟。
10.把柴油机的油门钮旋加到，发电机送出交流电频率50-51HZ。
11.要在发电机控制屏箱，电压旋钮调整电压400V。
12.合闭上发电机控制屏的空气开关闸门。
13.在配电房开启六个绿色按钮，顺序按按钮下面的编号依次开启。
14.在来市电时，要断开电源时要提前8分钟通知综合办。
15.断开发电机控制屏的空气开关闸门。
合上总电源闸门进入市电。
16.在配电房开启六个绿色按钮，顺序按按钮下面的编号依次开启。
17.关闭发电机的柴油机。
在春，秋，冬季柴油机开到怠速运转6分钟，关闭发电机的柴油机。
18.工作人员必须在发电房里，实时注意发电机的异常情况。
二、注意事项：1.开始发电起动马达时，一定先要手动加有机油后，才能起动，起动时是否有机油进油。
2.要实时检查整个发电机组是否机油在工作液面以上，要绝对的保证在发电机上有工作机油。
3.发电机冷却水温度不到70°，不要开冷却水塔机冷却。
4.发电机在工作时,工作人员必须在发电机房实时注意发电机的异常情况。
5.每天要检查储气罐气是否有2.5公斤。
6.要严格认真地按保养要求去实施保养。
ME-C9.7 S50柴油机说明书
ME-C9.7 S50柴油机说明书在启动柴油发电机之前要求:加满润滑油，水箱加满水，确保发电机组机壳接地良好，控制柜接地良好，没有发出报警信号。
一、面板说明:发电机组指示灯及A段市电的指示灯，以及市电断路器443和400发电机组主断路器之间的指示灯，以及断路器441、442、400的状态指示灯。
手动自动合闸选择旋钮:一般是发电机组控制器钥匙开关是手动状态，则置手动位置，如果发电机组控制器钥匙开关是自动状态，那么选择自动位置。
其功能主要是控制断路器是自动合闸还是手动合闸。
按钮:一个手动合闸按钮，一个手动分闸按钮，一个MTU 发电机故障复位按钮。
电压微调旋钮:一个手动电压微调按钮，可以手动的微调发电机的电压。
功率设定电位器:作用是在与市电并网设定发电机的输出功率，现在不要求并网，故不用。
紧急停机:紧急停机用，当发电机组出现故障并且不能正常停机，按下此按钮则紧急停机，故障排出以后要求复位，否则不能启动机组。
柴油发电机控制器:保护发电机和发电机的控制器。
二、简单操作说明:1.机组保护自动启动:将钥匙开关置于自动状态，通过检测断路器441及442状态判断启动，当检测到断路器441及442都分闸时，发电机组控制器认为市电故障时，自动启动柴油机机组;若合闸选择方式旋钮在自动位置，则自动合闸，否则手动合闸。
正常状态是钥匙开关置于自动状态，手动自动合闸选择旋钮在自动位置。
合闸条件:断路器441、442在分闸状态、443在合闸状态。
3. DCS试验启动:将钥匙开关置于自动状态，通过DCS的试验启动状态判断启动，当检测到试验启动命令时发电机控制器认为市电故障时，自动启动柴油发电机;若合闸选择方式旋钮在自动位置，则自动合闸，否则要手动合闸。
正常状态是钥匙开关自动状态，手动自动合闸选择旋钮在自动位置。
合闸条件:试验合闸的时候要求先判断断路器443的状态，即443一定不能在合闸位置，DCS启动命令发出之前要求断开断路器443先分闸，否则可能造成发电机与市电非同期合闸，损坏发电机。
柴油发电机组使用说明书【范本模板】
第一节#3柴油发电机组使用说明书一、简介由中船总公司七院第七一二研究所生产的三期＃3柴油发电机组，充分利用军工技术和现代化科学技术，按军工产品质量体系进行生产，产品可靠性高，操作简单、方便，技术先进.#3柴油机采用电子调速器,控制采用可编程控制器，整体性能优越。
#3柴油发电机组具有保安正常电源失电后自启动功能、自动按程序分合闸，自动故障保护及报警，及蓄电池自动充电，机组自动进行油水预热等各种功能，达到无人值守机组的技术要求。
二、设备说明1、概况：＃3柴油机与发电机被安装在一个精确校平的底座上，通过弹性联轴器传递功率。
＃3柴油机由机旁蓄电池组启动。
柴油机仪表板及控制屏上装有全部的控制器及指示仪表。
2、#3柴油发动机＃3柴油发动机由美国Cummins生产，具有启动快，油耗低,可靠性高等一系列优点。
发动机采用电子调速方式。
3、#3柴油发电机#3柴油发电机采用无锡电机厂按照西门子公司技术生产的IFC5电机，装有A VR自动电压调节器.4、仪表盘及控制屏在#3柴油机上装有一只辅助用仪表盘，包括油压表、水温表、转速表等。
其他控制仪表、指示灯分别装在六块控制板上：PT、CT柜，馈线柜，中性点接地柜，动力中心控制柜,动力柜，机组控制柜。
三、机组操作方式的说明#3柴油发电机机组具有机旁、手动、自动、试验四种操作方式，通过机组控制柜面板上控制方式选择开关来选择，当选择开关打在相应的位置上时，则机组处于相应的操作方式。
1、机旁方式在该方式下，机组只允许在机旁进行启动、停机操作，发电机各出口主开关的分、合闸也只可在动力中心开关柜上操作。
该方式主要用于对机组检修或自动、手动功能出现故障时使用。
2、手动方式在该方式下，可在机组控制柜进行机组启动、停机等操作，并可通过速度选择开关“怠速/全速”设定机组运行时的速度,该方式主要在机组自动功能出现故障时使用. 3、试验方式:在该方式下，当将试验开关由“断"打向“通”时，机组将自动启动，当发电机各出口主开关不能自动合闸，如需带负载维护，可通过手动方式将各出口主开关合闸,使发电机带负荷运行。
柴油发电机操作规程完整
柴油发电机操作规程完整一、操作前准备1.1确保柴油发电机处于无负荷状态，发动机已停机。
1.2检查柴油油箱中的燃油是否充足，必要时添加燃油。
1.3检查冷却水箱中的冷却水是否充足，必要时添加冷却水。
1.4检查润滑油箱中的润滑油是否充足，必要时添加润滑油。
1.5检查电池电量是否充足，必要时充电。
1.6确保发电机周围没有易燃物、易爆物等危险物品。
二、发电机启动2.1打开柴油发电机的燃料阀门，并确保供油正常。
2.2打开柴油发电机的冷却水系统，并确保冷却水循环正常。
2.3按下柴油发电机的启动按钮，启动发动机。
2.4观察发动机运行状态，确保水温、油温等指标在正常范围内。
2.5检查发电机的输出电压和频率是否正常，核实是否符合设定要求。
2.6发电机正常运行后，打开负荷开关，开始供电。
三、发电机运行3.1按时检查柴油发电机的冷却水温度和压力，保持在适当范围内。
3.2定期检查柴油发电机的冷却水管道是否有漏水情况，如有需要及时修复。
3.3定期检查柴油发电机的润滑油质量，更换润滑油。
3.4定期进行发电机的清洁，清除发动机上的灰尘和杂物。
3.5定期检查柴油发电机的滤清器、空气滤清器等滤清器是否需要更换。
3.6勿将发电机放置在阴湿、易积水的地方，以防发电机受潮。
四、紧急情况处理4.1如发现柴油发电机产生异常声音、异味或冒烟等情况，应立即停机检查，排除故障。
4.2如发现柴油发电机出现漏电、触电等电气安全问题，应立即切断电源，解决问题后再接通电源。
4.3如遇到供电不稳定、突然停电等情况，应及时关闭发电机负荷，以保护发电机。
4.4如遇火灾等紧急情况，应立即切断柴油发电机电源并将火灾报告给有关部门。
五、操作结束5.1在使用结束后，应及时关闭柴油发电机的负荷开关。
5.2等待柴油发电机冷却后，关闭发动机。
5.3切断柴油发电机的燃料阀门，关闭冷却水系统。
5.4清理柴油发电机周围的杂物，确保发电机的安全和整洁。
5.5定期进行柴油发电机的维护保养，如更换滤清器、检查电池等。
