ANSYSANSYS软件是融结构、流体、电场、磁场、声场分析于一体的大型通用有限元分析软件。
由世界上最大的有限元分析软件公司之一的美国ANSYS开发，它能与多数CAD软件接口，实现数据的共享和交换，如Creo, NASTRAN, Alogor, I－DEAS, AutoCAD等，是现代产品设计中高级CAE工具之一。
ANSYS有限元软件包是一个多用途的有限元法计算机设计程序，可以用来求解结构、流体、电力、电磁场及碰撞等问题。
因此它可应用于以下工业领域：航空航天、汽车工业、生物医学、桥梁、建筑、电子产品、重型机械、微机电系统、运动器械等。
ANSAANSA是目前公认的全球最快捷的CAE前处理软件，也是一个功能强大的通用CAE前处理软件。
ANSA具有很多独创的技术特色，因而使得它比之其他同类软件具有非常高的效率和能力，并在全球范围得到了非常广泛的应用，包括汽车、航天航空、电子、船舶、铁路、土木等工业领域。
ANSYS详细全介绍
ANSYS详细全介绍开放、灵活的仿真软件，为产品设计的每一阶段提供解决方案通用仿真电磁分析流体力学行业化分析模型建造设计分析多目标优化客户化结构分析解决方案结构非线性强大分析模块Mechanical显式瞬态动力分析工具LS-DYNA新一代动力学分析系统AI NASTRAN电磁场分析解决方案流体动力学分析行业化分析工具设计人员快捷分析工具仿真模型建造系统多目标快速优化工具CAE客户化及协同分析环境开发平台ANSYS StructureANSYS Structure 是ANSYS产品家族中的结构分析模块，她秉承了ANSYS家族产品的整体优势，更专注于结构分析技术的深入开发。
除了提供常规结构分析功能外，强劲稳健的非线性、独具特色的梁单元、高效可靠的并行求解、充满现代气息的前后处理是她的四大特色。
ANSYS Structure产品功能非线性分析•几何非线性•材料非线性•接触非线性•单元非线性动力学分析•模态分析- 自然模态- 预应力模态- 阻尼复模态- 循环模态•瞬态分析- 非线性全瞬态- 线性模态叠加法•响应谱分析- 单点谱- 模态- 谐相应- 单点谱- 多点谱•谐响应分析•随机振动叠层复合材料•非线性叠层壳单元•高阶叠层实体单元•特征- 初应力- 层间剪应力- 温度相关的材料属性- 应力梯度跟踪- 中面偏置•图形化- 图形化定义材料截面- 3D方式察看板壳结果- 逐层查看纤维排布- 逐层查看分析结果•Tsai-Wu失效准则求解器•迭代求解器- 预条件共轭梯度(PCG)- 雅可比共轭梯度(JCG)- 非完全共轭梯度(ICCG)自然模态•直接求解器- 稀疏矩阵- 波前求解器•特征值- 分块Lanczos法- 子空间法- 凝聚法- QR阻尼法(阻尼特征值)并行求解器•分布式并行求解器-DDS-自动将大型问题拆分为多个子域，分发给分布式结构并行机群不同的CPU（或节点）求解- 支持不限CPU数量的共享式并行机或机群- 求解效率与CPU个数呈线性提高•代数多重网格求解器-AMG- 支持多达8个CPU的共享式并行机- CPU每增加一倍，求解速度提高80％- 对病态矩阵的处理性能优越, ,屈曲分析•线性屈曲分析•非线性屈曲分析•热循环对称屈曲分析断裂力学分析•应力强度因子计算•J积分计算•裂纹尖端能量释放率计算大题化小•单元技术•子结构分析技术•子模型分析技术设计优化- 子空间迭代法- 一阶法•多种辅助工具- 随机搜索法- 等步长搜索法- 乘子计算法- 最优梯度法- 设计灵敏度分析•拓扑优化二次开发特征•ANSYS参数化设计语言(APDL) •用户可编程特性（UPF）•用户界面设计语言(UIDL) •专用界面开发工具（TCL/TK）•外部命令概率设计系统(PDS)•十种概率输入参数•参数的相关性•两种概率计算方法- 蒙特卡罗法*直接抽样* Latin Hypercube抽样- 响应面法*Box-Behnken设计•支持分布式并行计算•可视化概率设计结果- 输出响应参数的离散程度*Statistics* LHistogram* Sample Diagram- 输出参数的失效概率* Cumulative Function* Probabilities- 离散性灵敏度*Sensitivities* Scatter Diagram* Response Surface前后处理(AWE) •双向参数互动的CAD接口•智能网格生成器•各种结果的数据处理•各种结果的图形及动画显示•全自动生成计算报告支持的硬软件平台•Compaq Tru64 UNIX •Hewlett-Packard HP-UX•IBM RS/6000 AIX•Silicon Graphics IRIX•Sun Solaris•Windows: 2000,NT,XP•LinuxANSYS MultiphysicsTM MultiphysicsANSYS MultiphysicsTM集结构、热、计算流体动力学、高/低频电磁仿真于一体，在统一的环境下实现多物理场及多物理场耦合的仿真分析；精确、可靠的仿真功能可用于航空航天、汽车、电子电气、国防军工、铁路、造船、石油化工、能源电力、核工业、土木工程、冶金与成形、生物医学等各个领域，功能强大的各类求解器可求解从冷却系统到发电系统、从生物力学到MEMS等各类工程结构。
ANSYS软件介绍与实例讲解
一简述ANSYS软件的发展史。
1970年，Doctor John Swanson博士洞察到计算机模拟工程应该商品化，于是创立了ANSYS公司，总部位于美国宾夕法尼亚州的匹兹堡。
30年来，ANSYS 公司致力于设计分析软件的开发，不断吸取新的计算方法和技术，领导着世界有限元技术的发展，并为全球工业广泛接受，其50000多用户遍及世界。
ANSYS软件的第一个版本仅提供了热分析及线性结构分析功能，像当时的大多数程序一样，它只是一个批处理程序，且只能在大型计算机上运行。
20世纪70年代初。
ANSYS软件中融入了新的技术以及用户的要求，从而使程序发生了很大的变化，非线性、子结构以及更多的单元类型被加入到子程序。
70年代末交互方式的加入是该软件最为显著的变化，它大大的简化了模型生成和结果评价。
在进行分析之前，可用交互式图形来验证模型的几何形状、材料及边界条件；在分析完成以后，计算结果的图形显示，立即可用于分析检验。
今天软件的功能更加强大，使用更加便利。
ANSYS提供的虚拟样机设计法，使用户减少了昂贵费时的物理样机，在一个连续的、相互协作的工程设计中，分析用于整个产品的开发过程。
ANSYS分析模拟工具易于使用、支持多种工作平台、并在异种异构平台上数据百分百兼容、提供了多种耦合的分析功能。
ANSYS公司对软件的质量非常重视，新版的必须通过7000道标准考题。
业界典范的质保体系，自动化规范化的质量测试使ANSYS公司于1995年5月在设计分析软件中第一个通过了ISO9001的质量体系认证。
ANSYS公司于1996年2月在北京开设了第一个驻华办事机构，短短几年的时间里发展到北京、上海、成都等多个办事处。
ANSYS软件与中国压力容器标准化技术委员会合作，在1996年开发了符合中国JB4732-95国家标准的中国压力容器版。
作为ANSYS集团用户的铁路机车车辆总公司，在其机车提速的研制中，ANSYS软件已经开始发挥作用。
ANSYS软件简单介绍
局部坐标系
用来定位几何体；
也可以是笛卡儿坐标系、柱坐标系、球坐标系；
总体坐标系和局部坐标系是构建其他坐标系（节点坐标系，单元坐标 系等）的基础。
2020/9/15
南京农业大学工学院机械工程系
ANSYS的坐标系
节点坐标系
用于定义节点自由度的方向；
File
A1
为下一步网格划分和求解而输入 ANSYS的模型
15
ANSYS的CAD接口产品
为CAD的文件格式到ANSYS的传输提供一个界面. 保存原始模型的特性（不需要先输出再输入） 在有些情况下，可以从CAD程序中直接进入ANSYS. 使用接口输入，需要下面的licenses:
Parasolids: Connection for Parasolids , ANSYS Pro/E: Pro/E, Connection for Pro/E, ANSYS Unigraphics: Unigraphics, Connection for Unigraphics,
创建或读入几何模型（Modeling) 定义材料属性(Define Material Properities) 划分网格（节点及单元）(Meshing)
施加载荷并求解——求解（Solution)
施加载荷及载荷选项，设定约束条件（Define Loads) 求解(Solve)
查看结果——后处理(Post prosessor)
A模、网格划分、定义边界约束及载荷工具。
分析计算模块
结构、流体动力学、电磁场、声场、压电及多物理场耦合分析，以及 灵敏度分析及优化分析能力。
后处理模块
将计算结果以图表、曲线形式显示或输出。
ANSYS常用功能

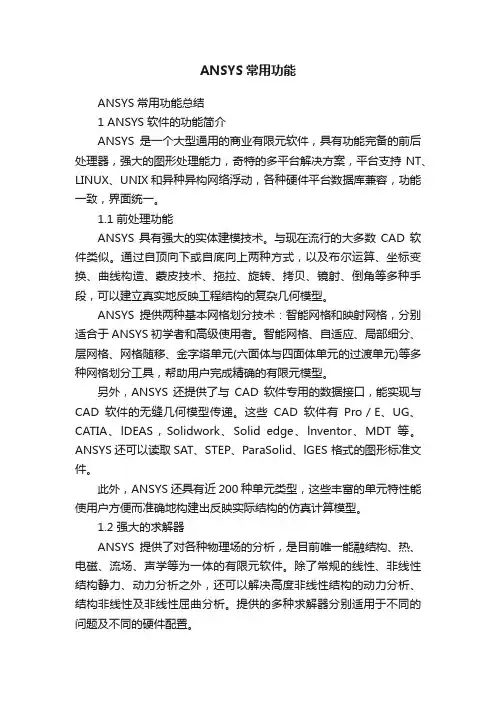

ANSYS常用功能ANSYS常用功能总结1 ANSYS软件的功能简介ANSYS是一个大型通用的商业有限元软件，具有功能完备的前后处理器，强大的图形处理能力，奇特的多平台解决方案，平台支持NT、LINUX、UNIX和异种异构网络浮动，各种硬件平台数据库兼容，功能一致，界面统一。
1.1 前处理功能ANSYS具有强大的实体建模技术。
与现在流行的大多数CAD软件类似。
通过自顶向下或自底向上两种方式，以及布尔运算、坐标变换、曲线构造、蒙皮技术、拖拉、旋转、拷贝、镜射、倒角等多种手段，可以建立真实地反映工程结构的复杂几何模型。
ANSYS提供两种基本网格划分技术：智能网格和映射网格，分别适合于ANSYS初学者和高级使用者。
智能网格、自适应、局部细分、层网格、网格随移、金字塔单元(六面体与四面体单元的过渡单元)等多种网格划分工具，帮助用户完成精确的有限元模型。
另外，ANSYS还提供了与CAD软件专用的数据接口，能实现与CAD软件的无缝几何模型传递。
这些CAD软件有Pro／E、UG、CATIA、lDEAS，Solidwork、Solid edge、lnventor、MDT等。
ANSYS还可以读取SAT、STEP、ParaSolid、lGES 格式的图形标准文件。
此外，ANSYS还具有近200种单元类型，这些丰富的单元特性能使用户方便而准确地构建出反映实际结构的仿真计算模型。
1.2 强大的求解器ANSYS提供了对各种物理场的分析，是目前唯一能融结构、热、电磁、流场、声学等为一体的有限元软件。
除了常规的线性、非线性结构静力、动力分析之外，还可以解决高度非线性结构的动力分析、结构非线性及非线性屈曲分析。
提供的多种求解器分别适用于不同的问题及不同的硬件配置。
1.3 后处理功能ANSYS的后处理用来观察ANSYS的分析结果。
ANSYS的后处理分为通用后处理模块和时间后处理模块两部分。
后处理结果可能包括位移温度应力应变速度以及热流等，输出形式可以是图形显示和数据列表两种。
大型有限元分析软件ANSYS的特点
大型有限元分析软件ANSYS的特点王友海 颜慧军 胡长胜 ANSY S程序是美国ANSY S公司研制的大型有限元分析(FE A)软件,自1970年John S wans on博士洞察到计算机模拟工程应该商品化,创建了AN2 SY S公司以来,ANSY S程序已发展成为全球范围一个多用途的设计分析软件。
ANSY S程序是一个功能强大的设计分析及优化软件包。
与其它有限元分析软件如S AP或NAS2 TRAN等相比,它有以下特点:(1)ANSY S是完全的WI NDOWS程序,从而使应用更加方便;(2)产品系列由一整套可扩展的、灵活集成的各模块组成,因而能满足各行各业的工程需要;(3)它不仅可以进行线性分析,还可以进行各类非线性分析;(4)它是一个综合的多物理场耦合分析软件,用户不但可用其进行诸如结构、热、流体流动、电磁等的单独研究,还可以进行这些分析的相互影响研究,例如:热—结构耦合,磁—结构耦合以及电—磁—流体—热耦合等。
本文将以ANSY S/Structural (结构)模块为例,详细研究该软件的功能及特点。
1 结构静、动力分析111 结构静力分析ANSY S程序中结构静力分析,用来求解外载荷引起的位移、应力、和力。
静力分析适合于求解惯性及阻尼的时间相关作用对结构响应的影响不显著的问题。
ANSY S程序中静力分析同样能包括非线性,如塑性、蠕变、膨胀、大变形、大应变及接触面等。
有关非线性内容后面将详细叙述。
112 结构动力分析结构动力分析用来求解随时间变化的载荷对结构或部件的影响。
ANSY S程序可以求解下列类型的动力分析问题:瞬态动力、模态、谐波响应及随机振动。
11211 瞬态分析瞬态分析(也称时间—历程分析)用于确定结构承受随时间变化载荷时的动力响应。
ANSY S求解瞬态动力问题有三种方法:全瞬态动力分析方法,凝聚法和模态叠加法。
11212 模态分析图1 皮带轮模态分析(虚线表示未变形形态)当需要结构的自然频率时,模态分析是很有用的(图1)。
ANSYS与ABAQUS软件介绍及对比
ANSYS软件介绍ANSYS软件是融结构、流体、电场、磁场、声场分析于一体的大型通用有限元分析软件。
由世界上最大的有限元分析软件公司之一的美国ANSYS开发，它能与多数CAD软件接口，实现数据的共享和交换，如Pro/Engineer, NASTRAN, Alogor, I－DEAS, AutoCAD等，是现代产品设计中的高级CAD工具之一。
一、软件功能简介软件主要包括三个部分：前处理模块，分析计算模块和后处理模块。
前处理模块提供了一个强大的实体建模及网格划分工具，用户可以方便地构造有限元模型；分析计算模块包括结构分析（可进行线性分析、非线性分析和高度非线性分析）、流体动力学分析、电磁场分析、声场分析、压电分析以及多物理场的耦合分析，可模拟多种物理介质的相互作用，具有灵敏度分析及优化分析能力；后处理模块可将计算结果以彩色等值线显示、梯度显示、矢量显示、粒子流迹显示、立体切片显示、透明及半透明显示（可看到结构部）等图形方式显示出来，也可将计算结果以图表、曲线形式显示或输出。
启动ANSYS，进入画面以后，程序停留在开始平台。
从开始平台（主菜单）可以进入各处理模块：PREP7（通用前处理模块），SOLUTION（求解模块），POST1（通用后处理模块），POST26（时间历程后处理模块）。
ANSYS用户手册的全部容都可以联机查阅。
用户的指令可以通过鼠标点击菜单项选取和执行，也可以在命令输入窗口通过键盘输入。
命令一经执行，该命令就会在.LOG文件中列出，打开输出窗口可以看到.LOG文件的容。
如果软件运行过程中出现问题，查看.LOG文件中的命令流及其错误提示，将有助于快速发现问题的根源。
.LOG 文件的容可以略作修改存到一个批处理文件中，在以后进行同样工作时，由ANSYS自动读入并执行，这是ANSYS软件的第三种命令输入方式。
这种命令方式在进行某些重复性较高的工作时，能有效地提高工作速度。
二、前处理模块PREP7双击实用菜单中的“Preprocessor”，进入ANSYS的前处理模块。
ANSYS简介.ppt
ANSYS/ Thermal
ANSYS/ Structural
ANSYS/
LinearPlus
ANSYS功能概览
ANSYS
结构分析 热分析 流体分析 (CFD) 电磁分析 耦合场分析 - 多物理场
ANSYS
ANSYS 结构分析 概览
结构分析用于确定结构的变形、应变、应力及反作用力等.
它的显式方程求 解冲击、碰撞、 快速成型等问题， 是目前求解这类 问题最有效的方 法.
ANSYS
ANSYS热分析概览
ANSYS 热分析计算物体的稳态或瞬态温度分布，以及热 量的获取或损失、热梯度、热通量等.
热分析之后往往进行结构 分析,计算由于热膨胀或收 缩不均匀引起的应力.
ANSYS功能:
ANSYS
ANSYS 耦合场分析概览
耦合场分析 考虑两个或多个物理场之间的相互作用。如果 两个物理场之间相互影响，单独求解一个物理场是不可能 得到正确结果的，因此你需要一个能够将两个物理场组合 到一起求解的分析软件。
例如： 在压电力分析中，需要同时求解电压分布（电场分 析）和应变（结构分析）.
其他需要耦合场分析的典型情有： 热—应力分析 流体—结构相互作用 感应加热（电磁—热）, 感应振荡
专项分析: 断裂分析, 复合材料 分析，疲劳分析
Courtesy: Sikorsky Aircraft
ANSYS
ANSYS 结构分析 概览(续)
ANSYS除了提供标准的隐式动力学分析以外， 还提供了显式 动力学分析模块ANSYS/LS-DYNA.
用于模拟非常大 的变形，惯性力 占支配地位，并 考虑所有的非线 性行为.
ANSYS
ANSYS电磁分析概览(续)
