沈阳工业大学复试电机学试题
电机学试题及答案.doc
《电机学（1）》模拟试题一：填空题（每空3分，共45分）1．一台变压器加额定电压时，主磁通为φ，空载电流为I0，励磁阻抗为Z m，现将电源的频率从50Hz改变为60Hz，其它情况不变，并假定磁路线性，则现在的磁通φ‘= φ，空载电流I’0= I0，励磁阻抗Z’m= Z m。
2．某变压器带感性负载运行时，若负载电流相同，则cosφ2越小，副边电压变化率越，效率越。
3．一台单相变压器，铁芯柱上有三个绕组，已知U1=330V，W1=700匝，为获得U2=220V，U3=11V，应使W2= 匝，W3= 匝。
若已知绕组W1开路，Ì3=10∠100A，忽略励磁电流，则Ì2= A。
4．拖动恒转矩负载运行的并励直流电动机，若减弱磁通，电枢电流将。
5．交流电机绕阻高次谐波电势，如5次和7次谐波，可以通过的方法大大削弱。
6．三相同步电机，定子上A、B两导体空间相隔200机械角度，该电机接于50Hz三相交流电源，同步转速为750r/min，则A、B两导体的空间电角度为。
7．两台额定值相同的变压器，仅短路阻抗标幺值Z k不同，则Z k 越小，I k 。
8．为改变他励直流电动机的转向，可以改变。
9．交流电机p=12，在一相绕组中通入正弦交流电流，产生基波和三次谐波磁动势，则三次谐波电动势与基波电动势之比为，基波磁动势幅值和三次谐波磁动势幅值之比为。
二、（8分）图1所示为三相变压器接线图，画出电动势向量图，并确定其连接组别。
z图1三、（27分）一台三相电力变压器额定容量S=1000 kV A，额定电压U1N/U2N=10000/3300V，Y，d11连接组，每相短路阻抗Z k=0.015+j0.053，该变压器原边接额定电压，副边带Δ接对称负载，每项负载阻抗Z L=50+j85Ω，计算：（1）变压器原边线电流；（2）副边线电流；（3）副边线电压；（4）电压调整率四、（10分）一台他励直流电动机，P N=22KW，I N=115A，U N=220V，n N=1500r/min电枢回路总电阻R a=0.1Ω（包括了电刷回路的接触电阻），忽略M0，要求把转速降到1000r/min，计算：1、采用电枢串电阻调速需串入的电阻值；2、采用降低电源电压调速，电源电压应为多大。

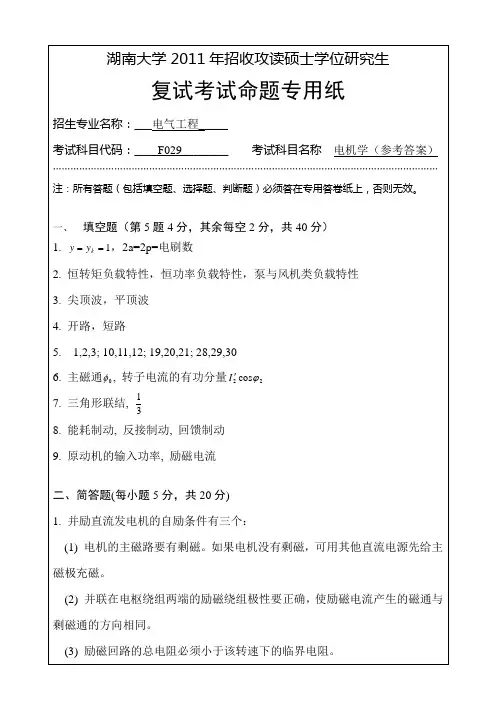

《电机学》研究生复试试卷参考答案
其次，由于起动电流大，定子绕组漏抗压降大，使定子绕组感应电动势E1减少，导致对应的气隙磁通量 减少（起动瞬间 约为额定值的一半），这是造成起动转矩不大的另一个原因。
9.原动机的输入功率,励磁电流
二、简答题(每小题5分，共20分)
1.并励直流发电机的自励条件有三个：
(1)电机的主磁路要有剩磁。如果电机没有剩磁，可用其他直流电源先给主磁极充磁。
(2)并联在电枢绕组两端的励磁绕组极性要正确，使励磁电流产生的磁通与剩磁通的方向相同。
(3)励磁回路的总电阻必须小于该转速下的临界电阻。
4.同步发电机与电网并联合闸时，为了避免产生巨大的冲击电流，防止发电机组的转轴受到突然的冲击扭矩而遭到损坏，以至电力系统受到严重的干扰，为此需要满足如下的并联条件：
（1）发电机和电网电压大小，相位要相同，即 ；
（2）发电机的频率和电网频率相同，即 ；
（3）发电机和电网的电压波形要相同，即均为正弦波；
（4）发电机和电网的相序要相同。
其中条件（4）必须满足，才可以并联运行。
三.作图题（每题5分，共10分）
1. Y, y4
2. Y, d7
四、计算题(每小题15分，共30分)
1.解：（1）额定转差率
（2）转子频率
（3）转子铜损
（4）定子电流
（5）转矩 和
或
2.解：把发电机端电压 作为参考相量，即设 则
一、填空题（第5题4分，其余每空2分，共40分）
1. ，2a=2p=电刷数
电机学复习题
1、变压器空载运行时，空载电流就是励磁电流。
2、三相异步电动机的电气制动方法有能耗制动；反接制动和回馈制动。
3、同步发电机并网的条件是：（1）与电网电压大小、相位相同；（ 2）与电网频率相同；（3）与电网相序相同。
4、电流互感器副边绝对不允许短路，电压互感器副边绝对不允许开路。
5、感应电机做堵转试验时，转子电流的频率为定子电流频率。
6、串励直流电动机在电源反接时，电枢电流方向反向，磁通方向反向，转速 n的方向不变。
7、现代电力网中巨大的电能几乎全部由同步电机提供。
8、他励直流电动机的机械特性为硬特性，当电枢串电阻之后，机械特性将变软。
9、一台异步电动机接在恒频电源上运行，当电机转速下降时，定子电流频率将不变；（变低，不变，变高）转子电流频率将 _变高_（变低，不变，变高）；转子漏抗将变大 _（变小，不变，变大）。
10、单相绕组的磁动势是脉振磁动势；对称三相绕组的磁动势为旋转磁动势磁动势。
1.一台三相两极汽轮发电机: Q1=60,yI=5/6 τ, 采用60°相带双层叠绕组，该绕组的每极每相槽数q= Q/（2PM）=10 , 槽距角α= （P*360 °）/Q = 6 ° 电角度，线圈节距Y1= 25 槽。
2.一台三相变压器的额定电压U1N/U2N=10000/400V绕, 组为Y/Δ-11 接法，则其变比为14.43 。
3.交流电机采用分布绕组目的是改善磁动势波形和电动势波形。
4.变压器负载运行时，若负载增大，其铁损为不变，铜损为增大。
5.三相异步电动机拖动恒转矩负载从基频向下的变频调速时，为了保持磁通不变，应保持Ux/F1 为定值的条件。
6.三相异步电动机运行于转差率s=0.02 时，电磁功率为10kw，其转子铜损耗应为0.2 kw ，机械功率应为9.8 kw7.直流电机电枢绕组元件流过的电流是交流电流，流过正负电刷的电流是：直流电流。
8.频率为50Hz的二十四极交流电机，其旋转磁势的同步转速为250 r/min ，如果频率降为40Hz，同步转速为200 r/min 。

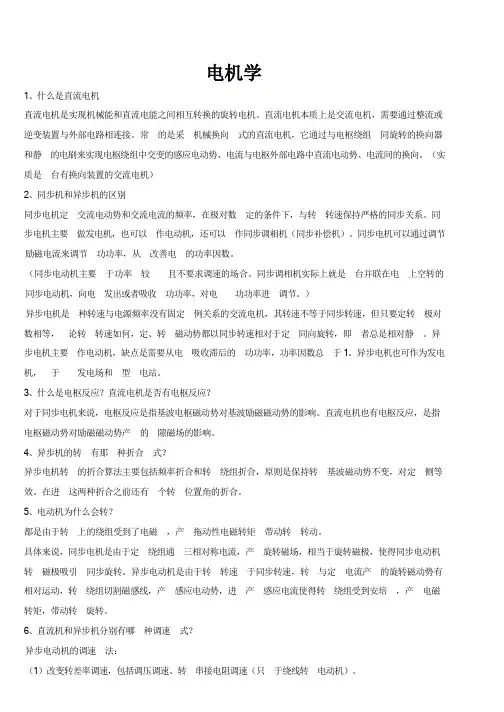

复试面试资料：电气复试问题
变压器的参数测试方法方法有短路试验和空载试验。短路试验通常在高压侧做，即在高压侧加压；空载通常
在低压侧做，即在低压侧加额定电压。通过短路试验可以测得一次短路电流为额定值时的一次短路电流、电
压和短路损耗，由这三个量可以算出变压器折合到一次侧的短路阻抗、短路电阻和短路电抗。通过空载试验
出。
有功功率可以利用功⻆特性来进行计算。
同步发电机无功的V形曲线是负载时电枢电流和励磁电流的关系曲线，特点：有功功率越大，V形曲线越高；
每条V形曲线都有一个最低点；最低点是发电机运行工况的分界点，左边是欠励（超前），右边是过励（滞后）。
V形曲线有助于工作人员了解发电机的运行工况，进而对发电机进行控制。
效。在进行这两种折合之前还有一个转子位置⻆的折合。
5、电动机为什么会转？
都是由于转子上的绕组受到了电磁力，产生拖动性电磁转矩而带动转子转动。
具体来说，同步电机是由于定子绕组通入三相对称电流，产生旋转磁场，相当于旋转磁极，使得同步电动机
转子磁极吸引而同步旋转。异步电动机是由于转子转速小于同步转速，转子与定子电流产生的旋转磁动势有
再减去励磁回路铜耗得到发电机输出的电功率。
并励直流电动机的功率流程：输入的电功率减去励磁回路铜，再减去电枢回路铜耗，得到电磁功率；电磁功
率再减去空载损耗得到输出的机械功率。
16、串励直流电机能否空载启动？P313还有并励和串励的区别？
不能。因为串励电动机在轻载时，电磁转矩较小，电枢电流很小，气隙磁通值很小，转速就已经很高，如果
11、电机中哪几种电机有阻尼绕组和补偿绕组，它们分别的作用。
凸极同步电机有阻尼绕组，直流电机有补偿绕组。
电气复试选择题
[2017]电气复试选择题自己整理电机学选择题1. 直流电机电刷处在几何中性线上，当磁路不饱和时的电枢反应是( )A.交轴电枢反应B.直轴去磁C.交磁和直轴去磁D.直轴加磁2. 若他励直流发电机额定点时转速升高20%，则空载时发电机的端电压将升高( )A.小于20%B.20%C.大于20%D.40%3. 有一台两极绕线式感应电动机要想把转速调高，采取下列哪一种调速方法是可行的( )A.变极调速B.转子中串入电阻C.变频调速4. 一台直流发电机，其电枢绕组内的电流为( )A.直流电流B.交流电流C.正弦电流5. 设感应电动机定子旋转磁动势的转速为n1, 转子电流产生的旋转磁动势相对定子的转速为n2, 则( )A. n2＞n1B. n2＜n1C. n2＝n16. 当采用短距绕组同时削弱定子绕组中的五次和七次谐波磁势，下列那一种绕组是我们应该选用的( )A.绕组跨距为（4/5）τB.绕组跨距为（6/7）τC.绕组跨距为（5/6）τ7. 欲使变压器的ΔU =0，那么负载性质应为( )A.电阻电感性负载B.纯电阻负载C.纯感性负载D.电阻电容性负载8. 变压器制造时，硅钢片接缝变大，那么此台变压器的励磁电流将（）A.减小B.不变C.增大D.不确定9. 深槽和双笼感应电机的共同特点是( )A.改善运行特性B.改善起动特性C.提高效率1、A2、A（B）3、C4、B5、C6、C7、D8、C9、B1、两相对称绕组通以两相对称电流，将产生（）；三相感应电机通以三相对称电流，若一相绕组断线（绕组无中线），将产生（）。
(1) 圆形旋转磁场 (2) 脉振磁场 (3) 椭圆形旋转磁场2、一台额定条件下工作在 220V50Hz 的单相变压器，错接在220V60Hz的交流电源上，则额定负载时的主磁通会（）：(1) 变大 (2) 变小 (3) 几乎不变3、直流电动机电枢绕组导体中电流为（）；定子励磁绕组中电流为（ ）：(1) 直流电流 (2) 交流电流 (3) 尖顶波形4、在双笼感应电动机中，两个笼的作用分别为( )。

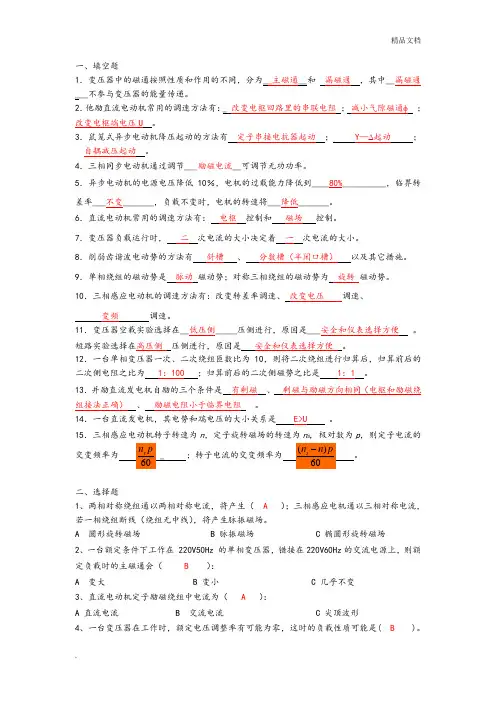

电机学复习试题和答案解析
一、填空题1．变压器中的磁通按照性质和作用的不同，分为__主磁通__和 漏磁通 ，其中__漏磁通___不参与变压器的能量传递。
2．他励直流电动机常用的调速方法有：_ 改变电枢回路里的串联电阻 ； 减小气隙磁通φ ；改变电枢端电压U 。
3．鼠笼式异步电动机降压起动的方法有 定子串接电抗器起动 ； Y —∆起动 ； 自耦减压起动 。
4．三相同步电动机通过调节___励磁电流__可调节无功功率。
5．异步电动机的电源电压降低10％，电机的过载能力降低到____80%__________，临界转差率___不变_______，负载不变时，电机的转速将___降低_______。
6．直流电动机常用的调速方法有： 电枢 控制和 磁场 控制。
7．变压器负载运行时， 二 次电流的大小决定着 一 次电流的大小。
8．削弱齿谐波电动势的方法有 斜槽 、 分数槽（半闭口槽） 以及其它措施。
9．单相绕组的磁动势是 脉动 磁动势；对称三相绕组的磁动势为 旋转 磁动势。
10．三相感应电动机的调速方法有：改变转差率调速、 改变电压 调速、 变频 调速。
11．变压器空载实验选择在__低压侧_____压侧进行，原因是___安全和仪表选择方便 。
短路实验选择在高压侧 压侧进行，原因是 安全和仪表选择方便 。
12．一台单相变压器一次、二次绕组匝数比为10，则将二次绕组进行归算后，归算前后的二次侧电阻之比为 1：100 ；归算前后的二次侧磁势之比是 1：1 。
13．并励直流发电机自励的三个条件是 有剩磁 、 剩磁与励磁方向相同（电枢和励磁绕组接法正确） 、 励磁电阻小于临界电阻 。
14．一台直流发电机，其电势和端电压的大小关系是 E>U 。
15．三相感应电动机转子转速为n ，定子旋转磁场的转速为n S , 极对数为p ，则定子电流的交变频率为 60s n p _ ；转子电流的交变频率为 ()60s n n p- 。
二、选择题1、两相对称绕组通以两相对称电流，将产生（ A ）；三相感应电机通以三相对称电流，若一相绕组断线（绕组无中线），将产生脉振磁场。
《电机学》复习 学习材料 试题与参考答案
复习学习材料试题与参考答案《电机学》习题答案一、单选题1在电源电压不变的情况下，增加二次绕组匝数，将二次侧等效到一次侧，则等效电路的励磁电抗和励磁电阻将（C）。
A.增大，减小B.减小，不变C.不变，不变D.不变、减小2.三相变压器二次侧的额定电压是指一次侧加额定电压时二次侧的（A）。
A.空载线电压B.空载相电压C.额定负载时的线电压D.负载相电压3.频率不变的条件下，变压器一次电压超出额定电压时，（D）。
A.励磁电流将增大，铁芯损耗增大，励磁电抗增大B.励磁电流将减小，铁芯损耗增大，励磁电抗增大C.励磁电流将增大，铁芯损耗减小，励磁电抗增大D.励磁电流将增大，铁芯损耗增大，励磁电抗减小4.变压器一次侧接额定电压，二次侧接纯电阻负载，则从一次侧输入的功率（C）。
A.只含有有功功率B.只含有感性无功功率C.既含有有功功率又含有感性无功功率D.既含有有功功率又含有容性无功功率5.同步发电机的功角是（B）。
A.与间的夹角B.与间的夹角C.与间的夹角D.与间的夹角6.异步电动机等效电路中的电阻上消耗的功率为（B）。
A.轴端输出的机械功率B.总机械功率C.电磁功率D.输入功率7.单相变压器，，将它改接为V的自耦变压器后，其容量为（C）。
A.5kVAB.10kVAC.7.5kVAD.15kVA8.一台同步发电机的电动势频率为50Hz，转速为600r/min，其极对数为（B）。
A.2B.5C.10D.209.一台的单相变压器空载运行，一次侧接220V时铁芯主磁通为，二次侧接110V时铁芯主磁通为，则（A）。
A.B.C.D.不确定10.三相感应电动机等效电路中的附加电阻上所消耗的电功率应等于（D）。
A.输出功率B.输入功率C.电磁功率D.总机械功率11.同步发电机的额定功率指（D）。
A.转轴上输入的机械功率B.转轴上输出的机械功率C.电枢端口输入的电功率D.电枢端口输出的电功率12两台变压器的变比，组别和额定容量均相同，但其阻抗电压标幺值不等，若，并联运行后，则它们的输出容量关系是（C）。
