脉冲除尘器的原理
脉冲布袋除尘器方案
脉冲布袋除尘器方案引言在许多工业生产过程中，产生的废气中含有大量的粉尘颗粒，如果这些颗粒未经处理直接排放到大气中，不仅会对环境造成污染，还可能会对人体健康产生严重影响。
脉冲布袋除尘器是一种常见的除尘设备，通过利用滤料的表面过滤和底部脉冲喷吹的方式来去除颗粒物。
本文将介绍脉冲布袋除尘器的工作原理、设计方案及其在工业生产中的应用。
1. 工作原理脉冲布袋除尘器主要由滤袋、脉冲控制器和气箱等组成。
其工作原理如下：1.废气经过预处理后进入尘气室。
2.废气中的粉尘颗粒会被布袋捕捉，而干净的气体通过滤袋，进入气箱。
3.当滤袋表面的粉尘颗粒积累到一定程度时，降低了滤袋的过滤效率，需要进行清洁。
4.脉冲控制器会周期性地发送脉冲喷吹信号，使滤袋的下部产生脉冲气流。
5.脉冲气流冲击滤袋，使得粉尘颗粒从滤袋表面脱落，落入底部的灰斗中。
6.清洁后的滤袋重新开始过滤废气，循环往复。
2. 设计方案2.1 滤袋材料选择滤袋是脉冲布袋除尘器的核心部件，选择合适的滤袋材料能够有效提高除尘效果。
常用的滤袋材料包括聚酯纤维、聚酰胺纤维和玻璃纤维等。
在选择滤袋材料时应考虑废气的温度、湿度以及颗粒物的性质。
2.2 脉冲控制器设计脉冲控制器是用来控制脉冲喷吹信号的设备，其设计应具备以下几个要素：•脉冲喷吹时间间隔：根据实际需要进行设置，一般设置为几十秒到几分钟。
•脉冲喷吹气压：根据滤袋的材料和尺寸等因素进行调整，通常在0.4-0.6 MPa之间。
•脉冲喷吹次数：根据实际情况进行设定，要保证滤袋表面的粉尘颗粒能够被有效清除。
2.3 气箱设计气箱是脉冲布袋除尘器中负责收集干净气体的设备，其设计应满足以下需求：•足够的容积：保证收集的气体有足够的存储空间，避免因气体过多导致压力升高。
•合理的布局：设计合理的气箱结构，使得气体流动平稳，在流动过程中不会对滤袋产生过大的影响。
3. 应用场景脉冲布袋除尘器广泛应用于冶金、化工、建材、矿山等行业，其主要优点包括：•高除尘效率：脉冲布袋除尘器能够有效地去除细小颗粒物，除尘效率可达99%以上。

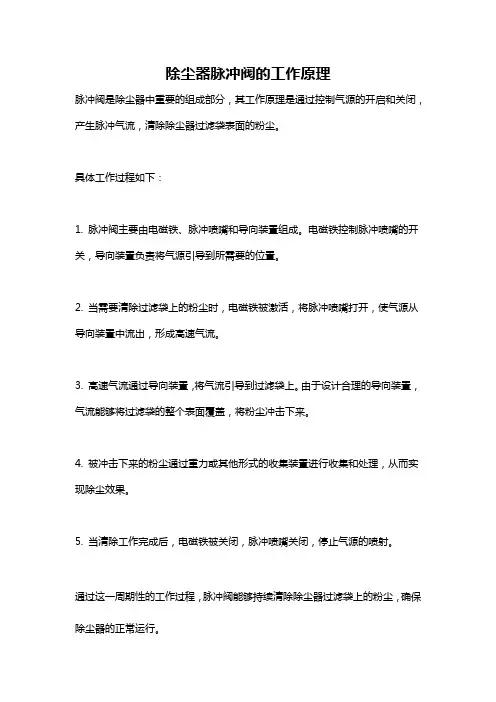

除尘器脉冲阀的工作原理
除尘器脉冲阀的工作原理
脉冲阀是除尘器中重要的组成部分，其工作原理是通过控制气源的开启和关闭，产生脉冲气流，清除除尘器过滤袋表面的粉尘。
具体工作过程如下：
1. 脉冲阀主要由电磁铁、脉冲喷嘴和导向装置组成。
电磁铁控制脉冲喷嘴的开关，导向装置负责将气源引导到所需要的位置。
2. 当需要清除过滤袋上的粉尘时，电磁铁被激活，将脉冲喷嘴打开，使气源从导向装置中流出，形成高速气流。
3. 高速气流通过导向装置，将气流引导到过滤袋上。
由于设计合理的导向装置，气流能够将过滤袋的整个表面覆盖，将粉尘冲击下来。
4. 被冲击下来的粉尘通过重力或其他形式的收集装置进行收集和处理，从而实现除尘效果。
5. 当清除工作完成后，电磁铁被关闭，脉冲喷嘴关闭，停止气源的喷射。
通过这一周期性的工作过程，脉冲阀能够持续清除除尘器过滤袋上的粉尘，确保除尘器的正常运行。
布袋脉冲除尘器工作原理
布袋脉冲除尘器工作原理
布袋脉冲除尘器是一种常见的大型工业除尘设备，其工作原理是基于过滤器袋的作用和脉冲喷吹清灰机构的作用相结合的。
它具有结构简单、性能稳定、过滤效率高等特点，被广泛应用于钢铁、水泥、化工等行业的粉尘治理中。
布袋脉冲除尘器的主要部件是过滤袋和脉冲喷吹清灰机构。
过滤袋是除尘器的过滤元件，通常由耐高温、耐腐蚀的合成纤维材料制成。
过滤袋的数量和长度根据除尘器的处理气量和粉尘浓度决定。
脉冲喷吹清灰机构是除尘器的关键部件，它通过控制气源的开关，使清灰气体通过喷吹管喷入对应的过滤袋内，将袋内的积尘颗粒震落下来，从而实现除尘的目的。
在布袋脉冲除尘器的工作过程中，未净化的含尘气体从进气口进入除尘器，经过预处理后，进入过滤室。
过滤袋从上到下排列成袋室，在气流的作用下，粉尘颗粒被分离出来，富集在过滤袋表面，净化后的气体则通过出口排放。
当粉尘被逐渐积累到一定程度时，就会影响到除尘器的效率，此时需要进行清灰操作。
脉冲喷吹清灰机构会按照预设的参数，对袋室内的过滤袋进行逐一清灰，将积尘颗粒震落下来，从而使除尘器恢复到最佳运行状态。
布袋脉冲除尘器的优点是过滤效率高，可达到99.9%以上，对粉尘的处理效果非常显著。
同时，它的结构简单，易于维护，使用寿命
长，成本相对较低。
但是，由于过滤袋容易受到磨损和腐蚀，需要定期更换，同时清灰机构也需要进行定期维护和更换部件，以保证除尘器的正常工作。
布袋脉冲除尘器是一种非常重要的工业除尘设备，其工作原理是基于过滤器袋的作用和脉冲喷吹清灰机构的作用相结合的。
它具有过滤效率高、结构简单、易于维护等优点，广泛应用于各种粉尘治理领域。
脉冲除尘器的原理
脉冲除尘器的工作原理：含尘气体在引风机的吸引下进入灰斗，并通过导流板均匀地分布到所有滤袋中。
灰尘在滤袋的外表面截留，而气体通过滤袋，通过清洁空气室，然后排出。
细尘通过各种作用被吸附在滤袋的外壁上，被滤袋过滤的净化空气通过文丘里管进入上箱体，并从风扇的出风口排出。
随着时间的增加，吸附在滤袋外壁上的灰尘会积累得更厚，灰尘收集器的阻力会逐渐增加，处理的气体量会持续减少。
为了使集尘器保持有效状态并使设备的电阻稳定在一定范围内，有必要去除吸附在滤袋外壁上的积聚的灰尘。
脉冲袋式除尘器收集在滤袋外表面的灰尘会降低滤袋的渗透性并增加过滤器的阻力。
当电阻达到设定值（差压控制）或过滤时间达到设定值（时间控制）时，常闭脉冲阀会在阀的脉冲注入控制下打开很短的时间段（约0.1s）。
脉冲喷射控制器PLC，高压气体立即从安全气囊进入喷射管，并从喷射孔高速喷射。
高速气流注入滤袋还将产生二次排放，其数量是注入气体的几倍。
喷射气流和二次排水的共同作用使滤袋内部的压力迅速升高，滤袋从原来的凹形变为凸形，当变形达到最大时产生很大的反向加速度。
吸附在滤袋上的灰尘主要从滤袋的表面分离并落入灰斗，因此集尘器的阻力相应降低。
从滤袋表面除尘的过程称为除尘。
除尘是逐行进行的。
每次脉冲阀移动时，都会清洗一排滤袋。
脉冲阀根据设置的时间间隔和顺序依次动作，直到完成一个循环为止。
整个集尘器已完成一次灰尘清洁循环。
袋式除尘器的除尘效果与多种因素有关，但主要取决于脉冲式袋式除尘器的几种过滤材料分类。
脉冲过滤器根据滤袋的直径不同，每个房间的滤袋布置不同，过滤区域的不同，可以分为三个不同的系列，按房间成排组合，分为单排和双排。
仅排列两行，并且滤袋尺寸为130X6000。
脉冲吹塑压力通常设计为低压（0.2-0.3Mpa）。
仅排列两行，且滤袋尺寸为160X6000。
脉冲吹塑压力为高压（0.4-0.5Mpa）。
脉冲式滤筒除尘器工作原理
脉冲式滤筒除尘器工作原理
1.粉尘污气进入滤筒除尘器。
粉尘污气通过管道进入滤筒除尘器的气箱，然后通过气箱上的进气口进入滤筒腔体。
2.过滤分离。
粉尘污气在滤筒除尘器中的滤筒表面上形成了一个薄的
粉尘层。
粉尘层中的粉尘颗粒会随着气流的进一步流动而停留在滤筒的外
表面上，而干净的气体则穿过滤筒进入滤筒内部。
3.脉冲喷吹。
当滤筒上的粉尘层逐渐增厚时，会导致气阻的增加，降
低了滤筒的工作效率。
因此，在一定的时间间隔内，需要对滤筒进行清灰
操作。
清灰系统控制电磁脉冲阀开启，使压缩空气瞬间进入相应的滤筒，
将滤筒内的粉尘层喷吹下来。
4.粉尘收集。
喷吹后的粉尘通过重力或空气流动经过滤筒底部的灰斗
收集，并借助于排灰系统定期清除。
5.再生滤筒。
经过清灰操作，滤筒的表面被清除了较厚的粉尘层，恢
复了较低的气阻，可以继续工作。
如果一个滤筒的清灰操作不完全或失效，可通过滤筒漏风的位置及时修复。
脉冲式滤筒除尘器的工作原理主要是基于喷吹灰尘层和重力分离的原理，通过定期清理滤筒表面的粉尘层以保持滤筒的工作效率。
脉冲喷吹技
术使得滤筒除尘器能够处理大量粉尘，并且有效地控制粉尘排放浓度，符
合环保要求。
同时，滤筒除尘器有着结构简单、操作稳定、维护方便等优点，因此在工业生产过程中得到了广泛的应用。

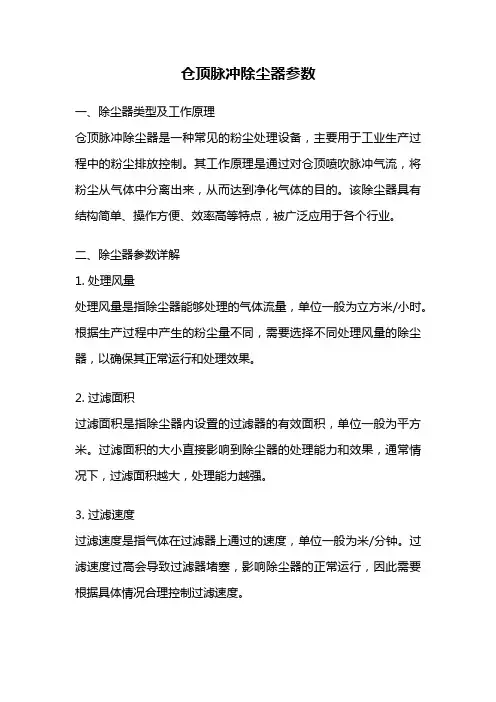

仓顶脉冲除尘器参数
仓顶脉冲除尘器参数一、除尘器类型及工作原理仓顶脉冲除尘器是一种常见的粉尘处理设备，主要用于工业生产过程中的粉尘排放控制。
其工作原理是通过对仓顶喷吹脉冲气流，将粉尘从气体中分离出来，从而达到净化气体的目的。
该除尘器具有结构简单、操作方便、效率高等特点，被广泛应用于各个行业。
二、除尘器参数详解1. 处理风量处理风量是指除尘器能够处理的气体流量，单位一般为立方米/小时。
根据生产过程中产生的粉尘量不同，需要选择不同处理风量的除尘器，以确保其正常运行和处理效果。
2. 过滤面积过滤面积是指除尘器内设置的过滤器的有效面积，单位一般为平方米。
过滤面积的大小直接影响到除尘器的处理能力和效果，通常情况下，过滤面积越大，处理能力越强。
3. 过滤速度过滤速度是指气体在过滤器上通过的速度，单位一般为米/分钟。
过滤速度过高会导致过滤器堵塞，影响除尘器的正常运行，因此需要根据具体情况合理控制过滤速度。
4. 压缩空气消耗量压缩空气消耗量是指除尘器在工作过程中所需要的压缩空气的用量，单位一般为立方米/小时。
合理控制压缩空气消耗量可以节约能源，降低运行成本。
5. 滤料类型滤料是除尘器内用于分离粉尘的重要部件，根据具体场合和粉尘特性的不同，可以选择不同类型的滤料，如聚酯纤维滤料、玻纤滤料等。
6. 脉冲喷吹压力脉冲喷吹压力是指喷吹脉冲气流时所需的压力大小，单位一般为帕斯卡。
脉冲喷吹压力越大，可以更好地清洁过滤器上的积尘，提高除尘效果。
7. 清灰周期清灰周期是指除尘器进行清灰操作的时间间隔，单位可以是小时、天等。
清灰周期的长短需要根据工况条件和除尘效果来确定，以保证除尘器的正常运行。
8. 除尘效率除尘效率是指除尘器对粉尘的去除能力，一般以百分比表示。
除尘效率越高，说明除尘器的处理效果越好。
根据不同行业的要求，除尘器的除尘效率也有所不同。
三、除尘器选型及使用注意事项1. 根据生产工艺和粉尘特性选择合适的除尘器型号和参数，确保其能够适应实际工况要求。
脉冲袋除尘考试题及答案
脉冲袋除尘考试题及答案一、选择题（每题2分，共20分）1. 脉冲袋除尘器的工作原理是什么？A. 利用重力沉降B. 利用惯性分离C. 利用旋风分离D. 利用过滤分离答案：D2. 脉冲袋除尘器的清灰方式是什么？A. 机械振打B. 反吹风C. 脉冲喷吹D. 人工拍打答案：C3. 脉冲袋除尘器的滤袋材料通常是什么？A. 不锈钢丝网B. 聚四氟乙烯C. 玻璃纤维D. 棉布答案：C4. 脉冲袋除尘器的滤袋寿命通常受哪些因素影响？A. 温度B. 湿度C. 粉尘性质D. 以上都是答案：D5. 脉冲袋除尘器的入口含尘浓度过高会导致什么后果？A. 滤袋磨损B. 清灰困难C. 除尘效率降低D. 以上都是答案：D6. 脉冲袋除尘器的出口排放浓度通常是多少？A. 10mg/m³B. 20mg/m³C. 30mg/m³D. 40mg/m³答案：A7. 脉冲袋除尘器的过滤风速通常是多少？A. 0.5-1.0m/minB. 1.0-2.0m/minC. 2.0-3.0m/minD. 3.0-4.0m/min答案：B8. 脉冲袋除尘器的压缩空气压力通常是多少？A. 0.3-0.5MPaB. 0.5-0.7MPaC. 0.7-0.9MPaD. 0.9-1.1MPa答案：B9. 脉冲袋除尘器的脉冲喷吹时间通常是多少？A. 0.1-0.2sB. 0.2-0.3sC. 0.3-0.4sD. 0.4-0.5s答案：A10. 脉冲袋除尘器的滤袋更换周期通常是多少？A. 1-2年B. 2-3年C. 3-4年D. 4-5年答案：B二、判断题（每题2分，共20分）1. 脉冲袋除尘器适用于处理高浓度含尘气体。
（对/错）答案：错2. 脉冲袋除尘器的滤袋可以水平或垂直布置。
（对/错）答案：对3. 脉冲袋除尘器的滤袋材料必须具有耐温、耐腐蚀、耐磨等特性。
（对/错）答案：对4. 脉冲袋除尘器的清灰方式可以是连续的。
（对/错）答案：错5. 脉冲袋除尘器的入口含尘浓度越高，除尘效率越高。
除尘器脉冲阀工作原理和作用
除尘器脉冲阀工作原理和作用
除尘器脉冲阀是一种被广泛应用于工业领域的设备，其主要作用是清除除尘器滤袋上的粉尘，以保证除尘效果和设备的正常运行。
脉冲阀的工作原理基于气体力学原理和压力传感器的检测机制。
当除尘器的滤袋被粉尘堵塞时，气流通道的阻力会升高。
此时，压力传感器会检测到通道内的压力升高情况，并将信号传递给脉冲阀控制器。
脉冲阀控制器根据收到的信号，通过控制电磁阀的开关来引导压缩空气流向被清洁滤袋所在的腔室。
当电磁阀开关打开时，压缩空气会以高速通过喷嘴喷射至滤袋的一侧。
喷射的高速气流会在袋内产生冲击波，使袋内的滤料产生膨胀和收缩运动，从而使滤袋上附着的粉尘脱落。
经过清洁膨胀后的滤袋会恢复到原始状态。
脉冲阀的作用是通过定期的脉冲喷射动作，清除滤袋上的积聚的粉尘。
这样可以保持滤袋的透气性能，避免滤袋被阻塞，从而保证除尘器的正常运行。
此外，脉冲阀的使用还可以延长滤袋的使用寿命，减少更换滤袋的频率，降低维护成本。
除尘器脉冲阀的工作原理和作用的理解对于正确运行和维护除尘设备至关重要。
通过合理的清洁滤袋的步骤和频率，能够最大程度地提高除尘效果，同时降低设备故障的风险。
因此，在使用脉冲阀时，需要定期检查脉冲阀的工作状况，确保其正常运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、脉冲除尘器的工作原理
脉冲除尘器清灰装置由脉冲阀、喷吹管、贮气包、导流器和控制仪等几部分组成，而箱体的构成部分又包括袋室、预收尘室、净气室、多孔板、滤袋以及滤袋骨架。
高温脉冲除尘器主要是通过喷吹压缩空气的方法来去除掉过滤介质上附着的粉尘，使得工业生产过程中产生的尘埃能够得到有效的控制。
让工业生产环境变得更为舒适完善化。
二、脉冲除尘器的特点表现
高温脉冲除尘器采用的是分室离线脉冲清灰技术，使得高温脉冲除尘器具有清灰能力强、除尘效率高以及排放浓度低的优点体现，能够给人们带来显著化的除尘效果，使人们得到最好的满意。
另外高温脉冲除尘器漏在能耗方面也是比较低的，占地面积也少，给人们带来了极好的使用效果。
最后高温脉冲除尘器在运行方面是非常的可靠平稳，因此是一类备受欢迎的除尘设备选择。
三、脉冲除尘器运用范围介绍
当前高温脉冲除尘器被广泛运用于钢铁厂烟气净化、圾焚烧炉除尘、窑头除尘以及铝厂烟气净化等场所当中，具有着非常普遍的运用。
适用于机械、化工、电力以及轻工行业的含尘气体的净化作用。
四、脉冲除尘器的清灰装置的选型设计
脉冲除尘器清灰装置由脉冲阀、喷吹管、贮气包、导流器和控制仪等几部分组成。
其设计选型主要包括气源气包设计、喷吹管设计和电磁脉冲阀选型3大项。
气源气包设计：
气源气包又称分气箱，简称气包，它对袋式除尘器脉冲清灰系统而言，起定压作用。
原则上讲，如果气包本体就是压缩气稳压罐，其容积越大越好，对于脉冲喷吹清灰效果越好。
1.气包容积设计计算
根据我们萧阳环保技术人员的实践经验，得出结论：在脉冲喷吹后气包内压降不超过原来储存压力的30%。
即根据所选型号脉冲阀一次喷吹最大耗气量来确定气源气包容积。
喷吹管设计计算
脉冲袋式除尘器，在滤袋上方设有喷吹管，每个喷吹管上有若干个喷吹孔，每个喷吹孔对准一个滤袋口，清灰时从脉冲阀喷出的脉冲气流通过喷吹孔的喷射作用射入滤袋，并诱导周围的气体，使滤袋产生振动，加上逆气流的作用使滤袋上的粉尘脱落下来，从而完成清灰过程。
喷吹管结构设计的合理性直接影响到除尘器的使用效果和滤袋的使用寿命。
2.喷吹管到袋口的距离
喷吹管距滤袋口的距离是设计脉冲袋式除尘器的重要尺寸，它与喷吹管结构、滤袋大小、粉尘性质等诸多因素有关，所以设计时应予重视。
总结出以下几点：
1）根据滤袋数量确定喷吹管长度。
2）喷吹管的壁厚应根据其长度和材质(硬度)确定，保证不会由于自重而弯曲变形。
3）高效率清灰系统喷吹管上安装超音速引流喷嘴，防止喷吹气
流的偏中心现象发生。
4）如果不安装引流喷嘴，只在喷吹孔下焊接一节短管，不能克服喷吹气流的偏中心现象，而且会由于超音速喷吹气流与管道之间的摩擦而产生阻力。
5）根据气包压力、脉冲阀阻力、喷吹管尺寸、喷吹孔数量等因索，超音速脉冲气流的膨胀角度一般是20°左右。
必须结合滤袋口径，我们萧阳环保的脉冲除尘器会根据设计师的经验和实验数值，来确定喷吹管离花板的最佳距离，保证喷吹气流可以覆盖整条除尘布袋长度。
脉冲除尘器在以后的发展前景还是被看好的，脉冲除尘器是一种高效除尘净化设备，采用脉冲喷吹的清灰方式，具有清灰效果好、净化效率高、处理气量大、滤袋寿命长、维修工作量小、运行安全可靠等优点。
