常用低压配电电器熔体额定电流
第一节 常用低压配电电器
3、熔断器类型简介
按结构分：专职人员用，非熟练人员用。 按分断范围分：g熔体：全范围；
a熔体：部分范围。 按使用类别分：G类：一般用途；
M类：保护电动机； Tr：保护变压器。
（4）短延时脱扣器动作电流（Iop2）整定范围。 短延时脱扣器作与下级选择性配合的短路保护用，其动作值 整定范围典型情况为： Iop2＝（3～8）IrR 短延时脱扣器动作延时也有一定的调整范围。
第一节 常用低压配电电器
产品铭牌参数识读示例
第一节 常用低压配ห้องสมุดไป่ตู้电器
第一节 常用低压配电电器
t
t
I
I
Iop1
Iop3
Iop1
I op2
Iop3
第一节 常用低压配电电器
4、主要参数 （1）壳架等级额定电流IrQ。指断路器壳架部
分的额定电流，包括接线端子、主触头 系统、连接导体等。
旧称断路器壳架等级电流，记为Inm。
（2）脱扣器额定电流IrR（或Irt）。指装于壳 架内的过电流脱扣器（Release或trip）。
如gG类，aM类、gM类等。
第一节 常用低压配电电器
三、低压断路器
开关电器＋保护电器的组合电器。
1、结构
壳架＋脱扣器 壳架：纯断路器功能部分。 过电流脱扣器：过电流保护部分。 失压脱扣器：欠电压保护部分。 分离脱扣器：提供远动控制功能。
第一节 常用低压配电电器
结构： 壳架＋脱扣器
第一节 常用低压配电电器
第一节 常用低压配电电器
2、保护特性及主要参数 t （1）安－秒特性
最大安－秒特性 平均安－秒特性
最小安－秒特性
弧前时间与
燃弧时间：通电至
起弧称为弧前时间，
I
即t1～t3；起弧至熄弧称为燃狐时间，即t3～t4。 解释分散性
熔化时间——电流曲线 弧前时间——电流曲线 熔断时间——电流曲线
第一节 常用低压配电电器
Ir（A）
（h）
约定电流（A）
Inf
If
16≤Ir≤63
1
63＜Ir≤160
2
160＜Ir≤400
3
1.25Ir
1.6 Ir
400＜Ir
4
Inf：约定不熔断电流；If：约定熔断电流。
约定时间和电流值是生产厂家按标准取定、并在产品特性 上体现出来的。
第一节 常用低压配电电器
（5）额定开断电流Icr。指熔断器能够开断的最大 短路电流有效值。
2、工作原理
1
2
3
4 6
5
8 7
9
低压断路器原理结构 1-主触头 2-跳钩 3-锁扣 4-分励脱扣器 5-失压脱扣器 6-过电流瞬时脱扣器
7-过电流长延时脱扣器 8-失压脱扣器试验按钮 9-分励脱扣器按钮
第一节 常用低压配电电器
3、过电流脱扣器过电流保护特性
长延时脱扣器为反时限特性；
短延时脱扣器为固定时限特性，时限可调； 瞬时脱扣器为无时限特性。
（2）I 2t特性。对极快速熔断的限流式熔断 器，不考虑散热，是否熔化、熔断只与热脉 冲I 2t有关。分最小弧前I 2t和最大熔断I 2t。
因限流熔断器熔化与起弧几乎同时出现 ，故最小弧前I 2t即最小熔化I 2t。
（3） 熔体额定电流Ir。指熔体允许长期通 过的最大电流。
第一节 常用低压配电电器
隔离开关：在断开状态符合隔离器要求的开关。
注意与中、高压电器名称的差异，不要混淆。
第一节 常用低压配电电器
二、熔断器
1、熔断器工作原理 根据熔体受热所产生的物态变化，可分为四
个阶段
熔断温度
电弧
固体加热 熔化温度
熔化
液体加热
汽化
t0
t1
t2
t
t3
t4
第一节 常用低压配电电器
1）固态温升。电流在熔体电阻上的损耗使熔 体温度上升到金属熔化温度。 2）定温熔化。从熔体开始熔化到全部熔化。 3）液态温升。熔融金属液体温度上升至汽化。 4）燃弧熄弧。熔体汽化出现断点，产生电弧， 并最终熄弧。 熔断与熔化：熔体一旦“熔化”，便不可逆回， 但须“熔断”，保护才实现。熔化并不一定带 来熔断。使熔体熔化的最小电流称为熔化电流， 使熔体熔断的最小电流称为熔断电流。
（6）额定最小开断电流Icr·min。指熔断器能够开 断的最小短路电流有效。
熔断器除了有最大开断能力限制外，还有最小开断能力限制，也 就是说故障电流太小也不能使熔断器可靠开断，这主要是因为若故障 电流不够大，其产生的热量就不足以蒸发足够多的熔融液态熔体金属 使熔体可靠断开。
（7）过电流选择比。上、下级熔体选择性动作 所需最小熔体额定电流比值，一般为1.6。
常用低压配电电器及短路电流计算
第一节 常用低压配电电器 第二节 低压系统短路电流计算
第一节 常用低压配电电器
一、低压开关、隔离器
开关：能承载、通断正常（含规定的过负荷）电流， 并能在规定时间内承受短路电流冲击、但不能 开断短路电流的机械电器。
隔离器：在断开状态符合规定隔离功能、能通断空载 电路、且能承受正常电流和规定时间内短路 电流的机械电器。
Inf：约定时间内的约定不熔断电流。If：约定时间内的约定熔断电流。
举例：Ir=5A的螺栓联接熔断器，若通过熔体的实际电流小于1.25Ir， 则肯定不会在1小时内熔断；若通过熔断器的实际电流大于1.6Ir，则 肯定会在1小时内熔断。
第一节 常用低压配电电器
gG和gM熔断体的约定时间和约定电流
熔体额定电流 约定时间
旧称断路器额定电流，记为In。 相互关系：运行电流须通过壳架才能流过脱扣 器，因此脱扣器额定电流不可能大于壳架额定
电流，即：IrR≤IrQ。
第一节 常用低压配电电器
（3）长延时脱扣器动作电流（Iop1）整定范围。 长延时脱扣器作过负荷保护用，其动作值整定范围是脱扣器 额定电流IrR的函数。典型情况为： Iop1＝（0.6～1.0）IrR 在以上范围内根据保护计算结果确定动作值，可无级或有级 调整。
（4）约定时间内的约定熔断/不熔断电流。
熔体额定电流Ir 刀型触头熔断器 螺栓联接熔断器 偏置触刀熔断器
（A）
圆筒帽型熔断器
4～16（不含） 4及以下
Inf（A） If（A） Inf（A） If（A） Inf（A） If（A） 1.5Ir 1.9Ir 1.25Ir 1.6Ir 1.25Ir 1.6Ir 1.5Ir 2.1Ir 1.25Ir 1.6Ir 1.25Ir 2.1Ir gG熔体，约定时间均为1h
电力拖动控制线路与技能训练(第五版习题册答案)
第一单元常用低压电器及其安装、检测与维修课题1 低压电器的分类和常用术语一、填空题1.电动机2.电器3.1200 15004.低压配电电器低压控制电器5.自动切换电器非自动切换电器6.有触点电器无触点电器二、选择题1.A2.B3.C4.D课题2 低压熔断器一、填空题1.短路保护2.串联3.熔体安装熔体的熔管熔座4.耐热绝缘材料灭弧5.熔管外接引线6.电弧7.允许温升最大8.熔断器瓷插式螺旋式无填料密封管式有填料密封管式快速式自复式9.熔断器瓷插式1A30A25A10.熔断器螺旋式 1 15A 2A11.瓷座瓷盖动触头静触头熔丝12.瓷帽熔断管瓷套上接线座13.熔断熔管14过电流短15.气体超导体液态金属钠16.限流动作时间短动作后不必更换熔体17.类型额定电压熔断器额定电流熔体额定电流18.等于大于等于大于大于19.垂直下上20.切断带负荷绝缘插拔器21.熔断管22.电源进线出线二、判断题（正确的打“√”号，错误的打“×”）1.×2.√3.×4.√5.√6.√7.×8.√三、选择题（请把正确答案的字母填入括号中）1. A2. B3.B4. A5.B6. B7.A8. B9.A 10.B四、问答题1.答：熔断器的额定电压是指熔断器长期工作所能承受的电压。
如果熔断器的实际工作电压大于其额定电压，熔体熔断时可能会发生电弧不能熄灭的危险。
2.答：从熔断器的时间－电流特性上可以看出，熔断器的熔断时间随电流的增大而减小。
当电气设备发生轻度过载时，熔断器将持续很长时间才熔断，有时甚至不熔断。
说明熔断器对过载反应是很不灵敏的，因此，除在照明和电加热电路外，熔断器一般不宜用作过载保护，主要用作短路保护。
3.答：对熔断器的选用主要考虑熔断器类型、额定电压、熔断器额定电流和熔体额定电流的选用。
（1）根据使用环境、负载性质和短路电流的大小选用熔断器类型。
（2）熔断器的额定电压必须等于或大于线路的额定电压；熔断器的额定电流必须等于或大于所装熔体的额定电流；熔断器的分断能力应大于电路中可能出现的最大短路电流。
常用低压电器原理与结构
电机与电气控制技术
常用低压电器
二 封闭式负荷开关 型号:
符号: 与开启式负荷开关相同
电机与电气控制技术
常用低压电器
二、组合开关
作用：又称转换开关,常用于交流50Hz、 380V以下及直流220V以下的电气线路中,供 手动不频繁的接通和分断电路、电源开关 或控制5kW以下小容量异步电动机的起动、 停止和正反转。
DZ5
DZ20
电机与电气控制技术
常用低压电器
分类
按结构形 式分类：
塑壳式 又称 装置式
框架式 又称 万能式
DW16
除用作配电网 络的保护开关 外,还用作电动 机、照明线路
的控制开关
主要用作配 电网络的 保护开关
电机与电气控制技术
常用低压电器
一 结构及工作原理
DZ5型低压断路器
在电气控制线路中,主要采用的是DZ5型和 DZ10系列低压断路器
常用低压电器
刀开关的种类：
按பைடு நூலகம்数分：
单极 双极 三极
单掷 按转换
方向分： 双掷
带灭弧罩 按灭弧分：
不带灭弧罩
板前接线 按接线方式分：
板后接线
电机与电气控制技术
常用低压电器
一 开启式负荷开关 又称为瓷底胶盖刀开关,简称闸刀开关。生
产中常用的是HK系列开启式负荷开关,适用 于照明和小容量电动机控制线路中,供手动 不频繁地接通和分断电路,并起短路保护作 用。
电机与电气控制技术
常用低压电器
电磁式电流动作型漏电断路器结构
电机与电气控制技术
二 符号
工厂常用低压电器
2.1 低压断路器
2.1.6常用典型低压断路器
万能式低压断路器又称为框架式断路器，国产主要有DW15 、DW16和DWX15及DW45等系列，还有引进国外技术 生产的ME、AH、3WE等系列产品。DW15系列适用于交 流50 Hz，额定工作电压至1 140 V，额定电流至4 000 A的低压电路中，用来配电、保护低压电网及电源设备的过 载、欠电压和短路，还可以用来保护电动机，还可在正常条 件下做不频繁的启动控制，DW15系列的结构示意图如图25所示。
上一页 下一页 返回
2.1 低压断路器
2.1.4脱扣器的种类及作用 低压断路器配置的脱扣器有多种形式，有的配置单一的脱扣
器，更多的是配置两种或两种以上的脱扣器，当配置两种及 两种以上的脱扣器的称为复式脱扣器。根据脱扣器的工作原 理不同，常见的脱扣器分为以下几种： （1）过流脱扣器。过流脱扣器均与被保护电路串联，在正 常情况下，其感测元件的电流虽不为0，但不足以使自由脱 扣机构动作，当其工作电流超过整定值时，其感测元件才会 动作，使断路器延时或瞬时分断主电路。根据其原理又分为 瞬时动作的电磁式过流脱扣器、过载长延时反时限动作的双 金属片热脱扣器、过载长延时反时限动作短路瞬时动作的液 压脱扣器、过载长延时短路短延时及特大短路瞬时动作的半 导体脱扣器。
工厂常用低压电器
2.1 低压断路器
2.1.1低压断路器的用途、特点、种类
1.断路器的用途 低压断路器俗称自动空气开关，是低压配电网中主要开关电
器之一，它不仅可以接通和分断正常负载电流、电动机工作 电流和过载电流，而且能接通和分断短路电流。主要在不频 繁操作的低压电路中作为电源开关使用，并对线路和电气设 备及电动机等起保护作用，当它们发生过载、严重过流、短 路、断相、漏电等故障时，能自动切除故障线路及故障设备 。
常用低压电器元件
图2-3-8 为 熔断器的安秒特性:
图2-3-9为片状熔体形状图 .图2-3-10(a)及图2-3-10(b) 为插入式和螺旋式熔断器的结构图。
2 熔断器的分类
熔断器是一种利用熔化作用而切断电路的保护电器。 熔断器主要由熔体和熔断管二部分组成、其中熔体是 主要部分，它既是敏感元件又是执行元件， 因此熔断 器结构比较简单。熔断器按以下种类划分
CZO－100／20为CZ0系列直流接触器，额定电流 100A, 二个常开主触点。
我国生产的交流接触器常用的有CJ1，CJ0, CJ10， CJ12，CJ20等系列产品。CJ10，CJ12新系列产品所有 受冲击的部件均采用了缓冲装置，合理地减小触点开 距和行程，运动系统布置合理，结构紧凑，结构联结 不用螺钉，维修方便。CJ20可供远距离接通及分断电 路用，并适宜于频繁地起动及控制交流电机。
6.1 动力线路中常用电器元件 在电力拖动控制系统中可以分成两大部分，一部 分是开断、接通和控制主电动机运转状态的电路 系统，叫做主电路系统，由于它担负着较大的能 量传输任务，又叫动力线路系统；另一部分电路 的任务是根据给定的指令，依据自动控制系统的 规律和具体工艺要求对主电路系统进行控制，叫 做控制电路系统或控制回路。 这一节介绍用于动力线路中的主要电器元件。 6.1.1 自动空气开关
选定吸引线圈的额定电压，根据负载情况复核操作频率，它应在额定范围之内。 接触器在使用过程中决不容许任意调换或取下灭弧装置。对于交流吸引线圈的接触器更应经常注意电磁 机构运动部分的灵活性，发现有被卡住的可能要及时解决，以免烧坏线圈。
1 .熔断器的作用原理与安秒特性
6．1．3 熔断器
在电气线路中，熔断器的作用是切断短路电流和防止电流过大造成的事故。它结构简单、 价格便宜、 使 用方便、控制有效、是电气线路中一种常用的保护元件。 熔断器的熔体与被保护的电器串联。当被保护的电路短路时，短路电流流过熔体，熔体被加热，部分熔体 熔解气化而被熔断，于是产生电弧，电弧使熔体熔化范围不断扩大，直到间隙足够大时，电弧才熄灭，从而 将被保护的电路与电源切断，达到保护的目的。

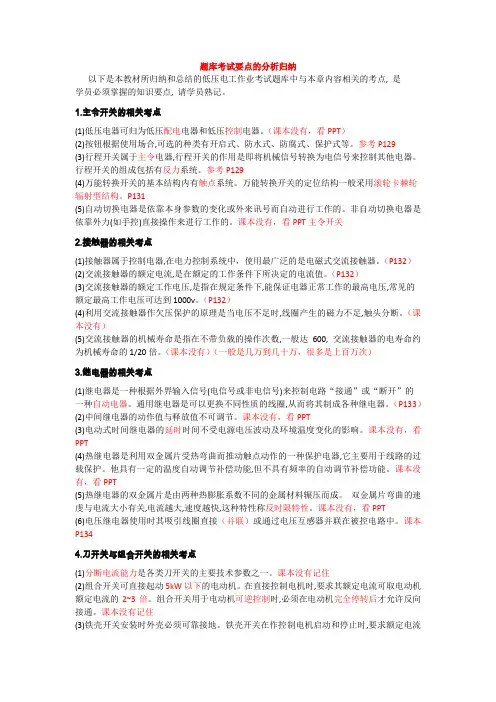

第十章 低压电气设备(题库考试要点和相关试题)
题库考试要点的分析归纳以下是本教材所归纳和总结的低压电工作业考试题库中与本章内容相关的考点, 是学员必须掌握的知识要点, 请学员熟记。
1.主令开关的相关考点(1)低压电器可归为低压配电电器和低压控制电器。
（课本没有，看PPT）(2)按钮根据使用场合,可选的种类有开启式、防水式、防腐式、保护式等。
参考P129(3)行程开关属于主令电器,行程开关的作用是即将机械信号转换为电信号来控制其他电器。
行程开关的组成包括有反力系统。
参考P129(4)万能转换开关的基本结构内有触点系统。
万能转换开关的定位结构一般采用滚轮卡棘轮辐射型结构。
P131(5)自动切换电器是依靠本身参数的变化或外来讯号而自动进行工作的。
非自动切换电器是依靠外力(如手控)直接操作来进行工作的。
课本没有，看PPT主令开关2.接触器的相关考点(1)接触器属于控制电器,在电力控制系统中，使用最广泛的是电磁式交流接触器。
（P132）(2)交流接触器的额定电流,是在额定的工作条件下所决定的电流值。
（P132）(3)交流接触器的额定工作电压,是指在规定条件下,能保证电器正常工作的最高电压,常见的额定最高工作电压可达到1000v。
（P132）(4)利用交流接触器作欠压保护的原理是当电压不足时,线圈产生的磁力不足,触头分断。
（课本没有）(5)交流接触器的机械寿命是指在不带负载的操作次数,一般达600, 交流接触器的电寿命约为机械寿命的1/20倍。
（课本没有）（一般是几万到几十万，很多是上百万次）3.继电器的相关考点(1)继电器是一种根据外界输入信号(电信号或非电信号)来控制电路“接通”或“断开”的一种自动电器。
通用继电器是可以更换不同性质的线圈,从而将其制成各种继电器。
（P133）(2)中间继电器的动作值与释放值不可调节。
课本没有，看PPT(3)电动式时间继电器的延时时间不受电源电压波动及环境温度变化的影响。
课本没有，看PPT(4)热继电器是利用双金属片受热弯曲而推动触点动作的一种保护电器,它主要用于线路的过载保护。
低压考试题常用低压电器部分习题 (1)
1．当负载电流达到熔断器熔体的额定电流时，熔体将立即熔断，从而起到过载保护的作用。
（×）2．低压配电装置应装设短路保护、过负荷保护和接地故障保护。
(√ )3．熔断器的熔断电流即其额定电流。
(× )4．低压刀开关的主要作用是检修时实现电气设备与电源的隔离。
(√ )5．交流接触器吸引线圈的额定电压与接触器的额定电压总是一致的。
(×)6．刀开关与断路器串联安装的线路中，送电时应先合上负荷侧刀开关，再合上电源侧刀开关，最后接通断路器。
(× )7．交流接触器的短路环的作用是过电压保护。
(×)8．低压断路器的瞬时动作电磁式过电流脱扣器和热脱扣器都是起短路保护作用的。
(×) 9．低压断路器的瞬时动作电磁式过电流脱扣器是起过载保护作用的。
( ×)10．断路器的分励脱扣器和失压脱扣器都能对断路器进行远距离分闸，因此它俩的作用是完全相同的。
(× )11．交流接触器的静铁芯端部装有短路环，它的作用是防止铁芯吸合时产生振动噪声，保证吸持良好。
(√ )12．普通交流接触器不能安装在高温、潮湿、有易燃易爆和腐蚀性气体的场所。
(√ ) 13．所谓主令电器是指控制回路的开关电器，包括控制按钮、转换开关、行程开关以及凸轮主令控制器等。
(√ )14．熔断器的额定电流和熔体额定电流是同一概念。
(× )15．熔断器更换熔体管时应停电操作，严禁带负荷更换熔体。
(√ )16．热继电器的额定电流与热元件的额定电流必定是相同的。
(× )17．热元件的额定电流通常可按负荷电流的1．1－1．5倍之间选择，并据此确定热继电器的标称规格。
（√）18．热继电器的动作电流一般可在热元件额定电流的60％－100％的范围内调节。
(√) 19．交流接触器在正常条件下可以用来实现远距离控制电动机的启动与停止，但是不能频繁地接通。
(× )20．交流接触器不能在无防护措施的情况下在室外露天安装。
电气第一章
2．热脱扣器的整定电流
流相等；
与所控制电动机的额定电流 / 负载额定电
3．磁脱扣器的瞬时脱扣整定电流 应大于负载电路正常工作时的尖峰电流。 （Iset = KIst； 瞬时动作）
整定电流
M的
起动电流
K为安全系数，K=1.2~1.7； 4．断流能力应略大于线路的最大短路电 流。
（三）电气图形符号、文字符号
凸轮非调整式 凸轮调整式
电气图形、文字符号
1 2 3 4 5 6
触点号
1 2 3 4 ×
Ⅰ
×
Ⅱ
× × × ×
Ⅲ
× × × ×
5
6
×
×
×
黑点“·”——接通 路
“×”——接通的电
空格——转换开关在该位置时此路是断开的。
§1.6 低压断路器(自动开关 )
失压保护 短路保护 用于不频繁地接通和断开电路或不频繁 地起动电动机。 它可以分断短路电流。 过载保护
组 成
熔体 熔管
熔断器的 熔体 既是感测部分 又是执行部分
工作原理
检测电流
正常工作：
熔体允许通过一定大小的电流 而长期不熔断； 严重过载： 熔体能在较短时间内熔断 发生短路： 熔体能在瞬间熔断。
电路/ 用电设备
安秒特性
电流越大，熔体熔断时间越短
B A
图 1-11 熔断器的
过载 保护
电磁吸力的计算公式：
107 2 F 8S
——空气隙中的磁通，可近似看
作与铁心的磁通相等(Wb)； S——空气隙的有效面积(m2)； F——电磁吸力(N)。
不同情况：
直流电磁机构：吸合后的电磁力要比吸合前大得多 交流电磁机构：电磁力的大小是交变的
熔 断 器
熔断器的安秒特性
熔断器的动作是靠熔体的熔断来实现的，当电流较大时，熔体熔断所需的时间就较短。 熔断器的动作是靠熔体的熔断来实现的，当电流较大时，熔体熔断所需的时间就较短。而 电流较小时，熔体熔断所需用的时间就较长，甚至不会熔断。因此对熔体来说， 电流较小时，熔体熔断所需用的时间就较长，甚至不会熔断。因此对熔体来说，其动作电 动作时间特性即熔断器的安秒特性 流和动作时间特性即熔断器的安秒特性，为反时限特性。 流和动作时间特性即熔断器的安秒特性，为反时限特性。 每一熔体都有一最小熔化电流。相应于不同的温度，最小熔化电流也不同。 每一熔体都有一最小熔化电流。相应于不同的温度，最小熔化电流也不同。虽然该电 流受外界环境的影响，但在实际应用中可以不加考虑。 流受外界环境的影响，但在实际应用中可以不加考虑。一般定义熔体的最小熔断电流与熔 体的额定电流之比为最小熔化系数，常用熔体的熔化系数大于1.25，也就是说额定电流为 体的额定电流之比为最小熔化系数，常用熔体的熔化系数大于 ， 10A的熔体在电流 的熔体在电流12.5A以下时不会熔断。熔断电流与熔断时间之间的关系 以下时不会熔断。 的熔体在电流 以下时不会熔断 从这里可以看出，熔断器只能起到短路保护作用，不能起过载保护作用。 从这里可以看出，熔断器只能起到短路保护作用，不能起过载保护作用。如确需在过 载保护中使用，必须降低其使用的额定电流， 的熔体用于10A的电路中，作短路保护 的电路中， 载保护中使用，必须降低其使用的额定电流，如8A的熔体用于 的熔体用于 的电路中 兼作过载保护用，但此时的过载保护特性并不理想。 兼作过载保护用，但此时的过载保护特性并不理想。 主要依据负载的保护特性和短路电流的大小选择熔断器的类型。 熔断器的选择 主要依据负载的保护特性和短路电流的大小选择熔断器的类型。对于容 量小的电动机和照明支线，常采用熔断器作为过载及短路保护， 量小的电动机和照明支线，常采用熔断器作为过载及短路保护，因而希望熔体的熔化系数 适当小些。通常选用铅锡合金熔体的RQA系列熔断器。对于较大容量的电动机和照明干线， 系列熔断器。 适当小些。通常选用铅锡合金熔体的 系列熔断器 对于较大容量的电动机和照明干线， 则应着重考虑短路保护和分断能力。通常选用具有较高分断能力的RM10和RL1系列的熔断 则应着重考虑短路保护和分断能力。通常选用具有较高分断能力的 和 系列的熔断 当短路电流很大时，宜采用具有限流作用的RT0和RTl2系列的熔断器 器；当短路电流很大时，宜采用具有限流作用的 和 系列的熔断器 熔体的额定电流可按以下方法选择： ）保护无起动过程的平稳负载如照明线路 电阻、 线路、 熔体的额定电流可按以下方法选择：1）保护无起动过程的平稳负载如照明线路、电阻、 电炉等时 熔体额定电流略大于或等于负荷电路中的额定电流。 等时， 电炉等时，熔体额定电流略大于或等于负荷电路中的额定电流。 2）保护单台长期工作的电机熔体电流可按最大起动电流选取，也可按下式选取： ）保护单台长期工作的电机熔体电流可按最大起动电流选取，也可按下式选取： IRN ≥ (1.5～2.5)IN ～ 式中IRN--熔体额定电流；IN--电动机额定电流。如果电动机频繁起动，式中系数可适 熔体额定电流； 电动机额定电流。 式中 熔体额定电流 电动机额定电流 如果电动机频繁起动， 当加大至3～ ，具体应根据实际情况而定。 当加大至 ～3.5，具体应根据实际情况而定。 3）保护多台长期工作的电机（供电干线） ）保护多台长期工作的电机（供电干线） IRN ≥ (1.5～2.5)IN max+ΣIN ～ IN max-容量最大单台电机的额定电流。ΣIN其余 电动机额定电流之和。 容量最大单台电机的额定电流。 其余.电动机额定电流之和。 容量最大单台电机的额定电流 其余 电动机额定电电流超过规定值一段时间后，以其自身产生的热量使熔体熔化， 熔断器是根据电流超过规定值一段时间后，以其自身产生的热量使熔体熔化， 从而使电路断开；运用这种原理制成的一种电流保护器。熔断器广泛应用于高低 从而使电路断开；运用这种原理制成的一种电流保护器。熔断器广泛应用于高低 压配电系统和控制系统以及用电设备中 作为短路和过电流的保护器， 系统和控制系统以及用电设备中， 过电流的保护器 压配电系统和控制系统以及用电设备中，作为短路和过电流的保护器，是应用最 普遍的保护器件之一。 普遍的保护器件之一。 熔断器是一种过电流保护器。 熔断器是一种过电流保护器。熔断器主要由熔体和熔管以及外加填料等部分 组成。使用时，将熔断器串联于被保护电路中，当被保护电路的电流超过规定值， 组成。使用时，将熔断器串联于被保护电路中，当被保护电路的电流超过规定值， 并经过一定时间后，由熔体自身产生的热量熔断熔体，使电路断开， 并经过一定时间后，由熔体自身产生的热量熔断熔体，使电路断开，从而起到保 护的作用。 护的作用。 以金属导体作为熔体而分断电路的电器，串联于电路中， 以金属导体作为熔体而分断电路的电器，串联于电路中，当过载或短路电流 通过熔体时，熔体自身将发热而熔断，从而对电力系统、 通过熔体时，熔体自身将发热而熔断，从而对电力系统、各种电工设备以及家用 电器都起到了一定的保护作用。具有反时延特性，当过载电流小时，熔断时间长； 电器都起到了一定的保护作用。具有反时延特性，当过载电流小时，熔断时间长； 过载电流大时，熔断时间短。因此，在一定过载电流范围内至电流恢复正常， 过载电流大时，熔断时间短。因此，在一定过载电流范围内至电流恢复正常，熔 断器不会熔断，可以继续使用。 断器不会熔断，可以继续使用。
低压配电设计规范标准
低压配电设计规范GB50054-95第一章总则第1．0．1条为使低压配电设计执行国家的技术经济政策。
做到保障人身安全、配电可靠、电能质量合格、节约电能、技术先进、经济合理和安装维护方便，制订本规范。
第1．0．2条本规范适用于新建和扩建工程的交流、工频500V 以下的低压配电设计。
第1．0．3条低压配电设计应节约有色金属，合理地选用铜铝材质的导体。
第1．0．4条低压配电设计除应执行本规范外，尚应符合现行的国家有关标准、规范的规定。
第二章电器和导体的选择第一节电器的选择第2．1．1条低压配电设计所选用的电器，应符合国家现行的有关标准，并应符合下列要求。
一、电器的额定电压应与所在回路标称电压相适应；二、电器的额定电流不应小于所在回路的计算电流；三、电器的额定频率应与所在回路的频率相适应；四、电器应适应所在场所的环境条件；五、电器应满足短路条件下的动稳定与热稳定的要求。
用于断开短路电流的电器，应满足短路条件下的通断能力。
第2．1．2条验算电器在短路条件下的通断能力，应采用安装处预期短路电流周期分量的有效值，当短路点附近所接电动机额定电流之和超过短路电流的1％时，应计入电动机反馈电流的影响。
第2．1．3条当维护、测试和检修设备需断开电源时，应设置隔离电器。
第2．1．4条隔离电器应使所在回路与带电部分隔离，当隔离电器误操作会造成严重事故时，应采取防止误操作的措施。
第2．1．5条隔离电器宜采用同时断开电源所有极的开关或彼此靠近的单极开关。
第2．1．6条隔离电器可采用下列电器：一、单极或多极隔离开关、隔离插头；二、插头与插座；三、连接片四、不需要拆除导线的特殊端子；五、熔断器。
第2．1．7条半导体电器严禁作隔离电器第2．1．8条通断电流的操作电器可采用下列电器一、负荷开关及断路器；二、继电器、接触器；三、半导体电器；四、10A及以下的插头与插座。
第二节导体的选择第2．2．1条导体的类型应按敷设方式及环境条件选择。
低压配电设计规范
第一章总则第1.0.1条为使低压配电设计执行国家的技术经济政策,做到保障人身安全、配电可靠、电能质量合格、节约电能、技术先进、经济合理和安装维护方便,制订本规范。
第1.0.2条本条规范适用于新建和扩建工程的交流、工频500v以下的低压配电设计。
第1.0.3条低压配电设计应节约有色金属,合理地选用铜铝材质的导体。
第1.0.4条低压配电设计除应执行本规范外,尚未符合现行的国家有关标准、规范的规定。
第二章电器和导体的选择第一节电器的选择第2.1.1条低压配电设计所选用的电器,应符合国家现行的有关标准,并应符合下列要求。
一、电器的额定电压应与所在回路标称电压相适应；二、电器的额定电流不应小于所在回路的计算电流；三、电器的额定频率应与所在回路的频率相适应；四、电器应适应所在场所的环境条件；五、电器应满足短路条件下的动稳定与热稳定的要求。
用于断开短路电流的电器,应满足短路条件下的通断能力。
第2.1.2条验算电器在短路条件下的通断能力,应采用安装处预期短路电流周期分量的有效值,当短路点附近所接电动机额定电流之和超过短路电流的1%时,应计入电动机反馈电流的影响。
第2.1.3条当维护、测试和检修设备需断开电源时,应设置隔离电器。
第2.1.4条隔离电器应使所在回路与带电部分隔离,当隔离电器误操作会造成严重事故时,应采取防止误操作的措施。
第2.1.5条隔离电器宜采用同时断开电源所有极的开关或彼此靠近的单极开关。
第2.1.6条隔离电器可采用下列电器:一、单极或多极隔离开关、隔离插头；二、插头与插座；三、连接片；四、不需要拆除导线的特殊端子；五、熔断器。
第2.1.7条半导体电器严禁作隔离电器。
第2.1.8条通断电流的操作电器可采用下列电器:一、负荷开关及断路器；二、继电器、接触器；三、半导体电器；四、10a及以下的插头与插座。
第二节导体的选择第2.2.1条导体的类型应按敷设方式及环境条件选择。
绝缘导体除满足上述条件外，尚未符合工作电压的要求。
