应用Protel99se设计电子时钟印制板电路
应用Protel99SE设计电路原理图

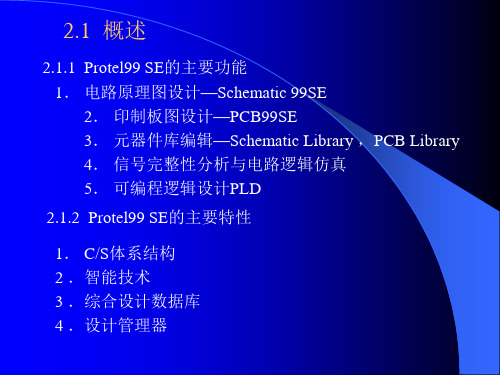

在原理图中，各对象之间的电气连接用Wiring Tools
工具栏中的
这三个工具进行连接。其中绝大多数
用导线连接，也要用到总线及总线分支线连接。电气
连接可以是原理图中直接的物理导线连接；也可以是
网络标号之间的逻辑连接。网络标号名称相同的表示
电气连接在一起。总线、总线分支线和网络标号需配
合使用。其常见电气连接方式有以下一些：
Tab：
设计对象处于悬浮状态时，进行属性设置。
X：
设计对象处于悬浮状态时，左右镜像翻转。
Y：
设计对象处于悬浮状态时，垂直镜像翻转。
2. 3 原理图设计（基础篇）
2.3.5 一些常用热键
Spacebar： 设计对象处于悬浮状态时，逆时针旋转90o。
rl-TAB： 在Protel 99SE设计环境下进行多个打开的文件 之间切换
DIODE
XTAL1 4.000MHZ
图2.11 放置电气对象 指示对象工具
图2.12 放置绘制对象工具
DS? 1 a DPY 2b a 3 cf b 4d g 5 ee c 6f d 7 g [LEDgn]
DPY_7-SEG
U?A 1
3
2
7
A0
74F00 U?
A1
2
A2
6
3
8
1
DIS
OS
4
EL2070
结束
图 2.14 设计原理图流程
2. 3 原理图设计（基础篇）
2.3.3 原理图设计 1. 放置设计对象及对象属性编辑 2. 对象版面布局 3. 连接导线 4. 总线及网络标号 5. ERC及修改 6. 建立网络表及报表的生成
7. 存盘，输出
数字钟电路pcb设计讲解
摘要本设计针对数字钟PCB板设计较为复杂的问题，利用国内知名度较高、应用最广泛的电路辅助设计软件protel99se进行了电路板的设计。
本设计介绍了各部分电路的构成及准确完成了数字钟PCB电路板的设计。
本设计数字钟原理图分析入手，说明了在平台中完成原理图设计，电气检测，网络表生成，PCB设计的基本操作程序。
数字钟的主要电路是由电源电路、显示电路、校时电路、晶体振荡电路组成。
PCB是电子元器件的支撑体，是电子元器件电气连接的提供者。
PCB的设计是以电路原理图为根据，实现电路设计者所需要的功能。
优秀的版图设计可以节约生产成本，达到良好的电路性能和散热性能。
关键词：数字钟；PCB；原理图；芯片目录前言 (1)第一章绪论 (2)1.1 数字钟的研究背景和意义 (2)1.2 数字钟的发展和趋势 (2)第二章系统电路的绘制 (3)2.1 电路组成方框图 (3)2.2 电路原理图制作 (3)2.2.1 原理图环境设置 (4)2.2.2 绘制原理图 (5)2.2.3电气规则检查及网络表输出 (7)2.3 原理图分析 (10)2.3.1 晶体振荡器 (10)2.3.2 分频器 (11)2.3.3 计数器电路 (12)2.3.4 显示和译码电路 (12)2.3.5 电源电路 (13)第三章电路板PCB设计 (14)3.1 PCB设计规范 (14)3.2 PCB设计流程 (17)3.3 输出光绘文件 (21)3.4 PCB制件作 (23)心得体会 (25)参考文献 (26)附图 (27)附表 (28)前言PCB（Printed Circuit Board），中文名称为印制线路板，简称印制板，是电子工业的重要部件之一。
几乎每种电子设备，小到电子手表、计算器，大到计算机，通讯电子设备，军用武器系统，只要有集成电路等电子元器件，为了它们之间的电气互连，都要使用印制板。
在较大型的电子产品研究过程中，最基本的成功因素是该产品的印制板的设计、文件编制和制造。
Protel 99 se 设计电路板
谢 谢！
执行Design/Add— C:\Program Files\Design Explorer
99se\Libray\Sch 常用元件库 Miscellaneous Devices.ddb; Protel Dos Schematic Libraries.ddb；
5.设置电路图纸
1)设置图纸参数 执行命令Design /Option出现对话框设置
检测“未实际相连的电源图件”。 Duplicate sheet numbers:
检测“电路图编号重号”。
Bus label format errors: 检测“总线标号格式错误”。
Floating input pins: 检测“输入引脚浮接”。
Suppress warnings: 检测将忽略所有的警告性错误。
2、启动电路原理图编辑器
执行命令File/New,出现对话框选择 Schematic Document 图标，
单击OK后创建原理图文件成功，记得 命名。
注：Document Folder----文件夹编辑器 PCB Document----印制电路板编辑器 PCB Library Document----印制电路 元件库编辑器 Schematic Document----原理图编辑器 Schematic Library Document----原理图 元件库编辑器
2.装入PCB封装库
Design explorer \ library \ pcb \ generic footprints 中
09 利用Protel 99SE绘制电子电路原理图及PCB图(电子教材)
项目9 利用Protel 99SE绘制电子电路原理图及PCB图学习目标1．知识目标(1) 掌握Protel 99SE软件的设计流程及使用方法。
(2) 掌握绘制电气原理图的基本思路及技巧。
(3) 掌握创建新元件库的方法及技巧。
(4) 掌握Protel 99SE软件添加及建立新封装库的方法及技巧。
(5) 掌握绘制电子电路PCB板的基本思路及技巧。
2．技能目标(1) 绘制音频放大电路。
(2) 创建新元件库。
(3) 建立网络表及对象属性清单。
(4) 添加/移除印制电路板库文件。
(5) 创建及添加新元件库。
(6) 绘制音频放大电路PCB 图。
生活提点在日常生活中，人们会接触到很多种电子产品及工控系统的控制电路板，比如说计算机的主板、收音机、电视机的电路板等，虽然各种电路有大有小，形状也多种多样，但绝大多数电路板均由两部分组成，即电路板上的各种元器件以及元器件的安装载体，称该载体为印制电路板，也称PCB。
那么电子电路的PCB是如何设计及制作出来的，接下来通过学习来掌握利用Protel 99SE来设计及绘制音频放大电路的电气原理图及PCB图。
项目任务利用Protel 99SE绘制出音频放大电路的电气原理图及PCB图。
PCB规格为112mm×160mm。
完成后的电气原理图及PCB分别如图9.1和图9.2所示。
从原理图和 PCB 图的布局来看，该音频放大电路由 4部分组成，及直流稳压电源、输入级、中间级及输出级。
以直流稳压电源部分为例，介绍原理图及 PCB 图的绘制方法。
项目实施9.1 Protel 99SE的认知9.1.1 电子 CAD 的发展电子 CAD(Computer Aided Design)是计算机辅助设计软件，以计算机为辅助工具进行电子电路的设计。
电子设计自动化(ElectronicDesign Automation，EDA)技术是在电子CAD 技术的基础之上发展起来的计算机设计软件系统。
Protel99SE电路设计_3(新版)
顶层 接地层
电源层 底层
四层电路板的结构
六层板：在四层板的基础上增加两个信号层面就形成了六 层板，由于制作复杂、造价高，所以只有在一些高级设备 中才使用，例如，可编程控制器、计算机主机板等。 一般的电路系统设计用双面板和四层板即可满足设计 需要，只是在较高级电路设计中，或者有特殊需要，比如 对抗高频干扰要求很高情况下才使用六层及六层以上的多 层板。
贴片封装类
① 电阻电容贴片封装
贴片电阻电容常见的封装尺寸有9种，有英制和公制两种 表示方式，通常采用英制表示。英制表示法是采用4位数 字表示，前两位表示电阻或电容长度，后两位表示宽度， 单位为英寸。
英制（inch) 0201 英制尺寸 功率（W） 1/20W 20mil*10mil
0402
0603 0805
元器件布局：应该从机械结构、散热、电磁干扰、布线的
方便性等方面综合考虑。
布线：采用自动布线与手动调整。在布线之前，要设置好
布线规则。布线规则设置了布线时的各个规范。
敷铜：增强PCB电路板的抗干扰能力和负载电流能力。（可
选）
元件封装的分类
1.直插式封装 用于针脚式元件。元件封装的焊盘位置必须钻孔，让 元件的引脚穿透印制板焊接固定。
2.表面贴式封装。 用于表面贴装式元件。元件的焊盘位置不需要钻孔， 直接在焊盘的表面进行焊接的元件。成本较低、元件 体积较小。
封装类型对比图例
直插式封装
表面贴式封装
元件封装的结构
焊盘上涂了助焊剂
5）丝印层
丝印层（Silkscreen Layers）是在PCB的正面或反面印 上一些必要的说明文字，如元器件的外形轮廓、元件的标号 参数、公司名称等。该层又分为顶层丝印层(Top Overlay) 和底层丝印层(Bottom Overlay)。
protel99se课程设计定时闹钟制作

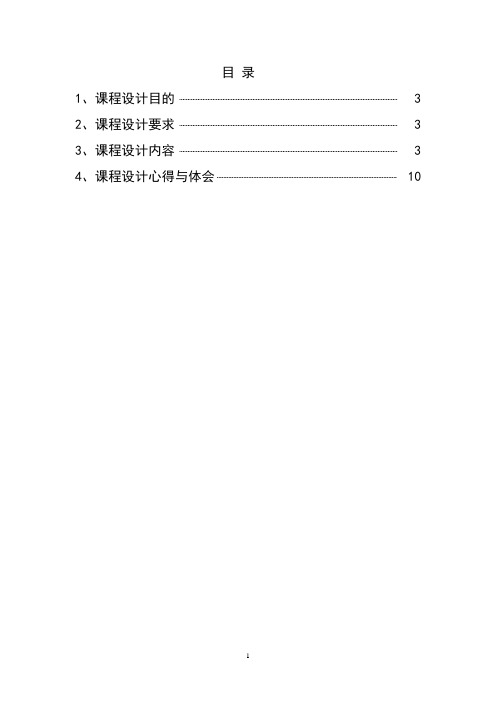

目录1、课程设计目的 32、课程设计要求 33、课程设计内容 34、课程设计心得与体会101、课程设计目的课程设计目的：熟悉Protel 99 SE 软件的使用，熟悉掌握原理图的绘制，PCB板的绘制与布局，初步掌握利用PROTEL 99 SE 软件来设计制作简单的电子工具！2、课程设计要求课程设计要求：1. 设计思路清晰，给出整体设计框图画出原理图2. 给出具体设计思路，设计各单元电路、电路器件3. 总电路设计4. 进行实验调试，验证设计结果5. 编写设计说明书3、课程设计内容3.1 原理图设计1> 设计过程与步骤1.设计原理图图纸大小2.设置原理图设计系统参数3.添加元件库4.放置元件5.编辑元件属性加封装6.元件布局7.元件布线8.ERC检测9.调整修改10.存盘打印输出2> 原理图截图3.2 ERC检查1> ERC检查操作过程与步骤1.点击【Tools】/【ERC】菜单命令选项，打开设置电气规则检查对话框2.在对话框中设置电气规则检查选项3.单击【OK】按钮，程序自动进入文本编辑器并生成相应的电气测试报告。
4.检查后在项目库中生成错误报告文件2> ERC文件截图3.3 网络表生成1> 网络表生成操作过程与步骤1.选择【Desige】/【Create Netlist】菜单命令，弹出网络生成表对话框2.在对话框中选用默认设置，单击【OK】按钮，自动生成网络表2> 网络表文件截图前端截图末尾截图3.4 BOM生成1> BOM生成操作过程与步骤1.选择【Reports】/【Bill of Material】弹出对话框，点击【Next】2.选择清单包括内容，点击【Next】3.选择清单生成格式，点击【Next】4.点击【Finish】生成清单2> BOM文件截图3.5 PCB设计1> PCB设计操作过程与步骤1.绘制电路原理图2.生成网络报表3.规划电路板4.设置参数5.添加元件封装库6.导入网络表7.元件布局8.自动布线9.手动调整布线10.保存输出2> PCB截图3.6 DRC检查1> DRC检查操作过程与步骤1.点击【Tools】/【Design Rule Check】弹出对话框2.单击【Run DRC】,生成报表3.如果有错误，点击错误处，并修改。
protel99se绘制电路板的流程
protel99se绘制电路板的流程1、设置原理图模板A、设置图纸打印大小：Design->Option-> Standard Style选择A4，Custom Style 1150 800 4 4 20 （此处可以调节原理图布满整个图纸）B、设置打印页边距：File- >Setup Printer->Margins->0.25比较好。
C、绘制自己的标题栏：Design->Option->Title Block->把前面的√去掉即可->使用画线工具绘制即可。
2、绘制原理图A、加载模板：首先新建一个sch文档->Design->Template->Set Template即可。
由于加载后，更改图纸大小，就会影响标题栏，所以直接复制模板即可。
B、正确填写参数(包括值大小、封装形式、序号)，值的大小后面写封装形式，如 2K/0805.C、序号可以不写，使用自动排序。
Tools->annotate->reset->?partsD、调节原理图布满整个图纸：即设置图纸打印大小：Design->Option-> Standard Style选择 A4，Custom Style 1150 800 4 4 20 （最好设置为1:1.4，图纸可以居中），打印可以去掉颜色和刻度。
A、新建schematic libC、画矩形框->放置管脚->并设置名称和序号（序号要和封装一样，这点很重要）D、Description->Default 摆放原理图的默认名字,另外设置封装选项。
4、检验以及产生表格A、ERC检测：Tools->ERC默认选项即可。
B、网络表：Design->Creat netlist默认选项即可。
C、BOM表：Reports->Bill of M->sheet->直到格式，选择三种格式输出即可。
protel99se_PCB印刷版绘制教程
本文由humaoxiao3贡献pdf文档可能在WAP端浏览体验不佳。
建议您优先选择TXT，或下载源文件到本机查看。
LOGOPowerPoint Template印制电路板的设计印制电路板的设计步骤 ? 创建PCB图文件 ? 装载元件库 ? 设置电路板工作层面 ? 规划电路板 ? 装入网络表与元件 ?元件布局 ?自动布线 ? 给电路板添加标注 ?三维视图 ? PCB图的打印输出 PCB图的打印输出 ? PCB图的报表生成 PCB图的报表生成印制电路板的设计步骤开始先期准备工作环境设置电路板设置引入网络表、修改封装元件布局自动布线手工调整布线整体编辑输出打印结束创建PCB图文件PCB ?新建一个PCB PCB图文件可以进入设计文件夹“【Document】”，执行菜单命令【File】/ 【New】或在工作区内单击鼠标右键，选择【New】选项，会弹出如图5-2所示的选择文件类型的对话框。
PCB Document】图 ?双击该对话框中的【PCB Document 标，即可创建一个新的印制板电路图文件，默 PCB1.PCB 认的文件名为“PCB1.PCB PCB1.PCB”。
在工作窗口中该文件的图标上单击、或在设计浏览器中该文件的文件名上双击鼠标左键，即可进入如图 5-3 5-3所示的印制电路板编辑器。
装载元件库Libraries ?在浏览器的组合框中，选择库【Libraries Libraries】，如图5-4所示。
?用鼠标左键单击【Add/Remove】按钮，将出 5-5 现如图5-5 5-5所示的关于引入库文件的对话框。
有关电路板的几个基本概念飞线：飞线：用来表示连接关系的线。
它只表示焊盘之间有连接关系，是一种形式上的连接，并不具备实质性的电气连接关系。
飞线在手工布线时可起引导作用，从而方便手工布线。
飞线是在引入网络表后生成的，而飞线所指的焊盘间一旦完成实质性的电气连接，则飞线自动消失。
当同一网络中，部分电气连接断开导致网络不能完全连通时，系统就又会自动产生飞线提示电路不通。
PCB设计软件Protel99Se使用方法详解
PCB设计软件Protel99Se使用方法详解使用方法详解Protel99SE是应用于Windows9X/2000/NT操作系统下的EDA 设计软件，采用设计库管理模式，可以进行联网设计，具有很强的数据交换能力和开放性及3D模拟功能，是一个32位的设计软件，可以完成电路原理图设计，印制电路板设计和可编程逻辑器件设计等工作，深受电子工程师的喜爱。
为方便更多的电子爱好者掌握这一设计软件，本文将Protel99Se制作电路印制板基本流程以及注意事项进行说明。
关键词：PCB设计Protel99Se电路印制板制作注意事项一、电路版设计的先期工作1、利用原理图设计工具绘制原理图，并且生成对应的网络表。
当然，有些特殊情况下，如电路版比较简单，已经有了网络表等情况下也可以不进行原理图的设计，直接进入PCB设计系统，在PCB设计系统中，可以直接取用零件封装，人工生成网络表。
2、手工更改网络表将一些元件的固定用脚等原理图上没有的焊盘定义到与它相通的网络上，没任何物理连接的可定义到地或保护地等。
将一些原理图和PCB封装库中引脚名称不一致的器件引脚名称改成和PCB封装库中的一致，特别是二、三极管等。
二、画出自己定义的非标准器件的封装库建议将自己所画的器件都放入一个自己建立的PCB 库专用设计文件。
三、设置PCB设计环境和绘制印刷电路的版框含中间的镂空等1、进入PCB系统后的第一步就是设置PCB设计环境，包括设置格点大小和类型，光标类型，版层参数，布线参数等等。
大多数参数都可以用系统默认值，而且这些参数经过设置之后，符合个人的习惯，以后无须再去修改。
2、规划电路版，主要是确定电路版的边框，包括电路版的尺寸大小等等。
在需要放置固定孔的地方放上适当大小的焊盘。
对于3mm的螺丝可用6.5~8mm 的外径和3.2~3.5mm 内径的焊盘对于标准板可从其它板或PCB izard 中调入。
注意：在绘制电路版地边框前，一定要将当前层设置成Keep Out 层，即禁止布线层。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
应用Protel99se设计电子时钟印制板电路
针对现代电子产品的发展趋势，线路板的功能对于整个电子产品性能的影响越来越明显。所
以设计一个符合工艺要求，满足产品正常工作性能的线路板非常重要。
本文结合作者多年从事电子专业课程教学与研究工作的经验，结合单片机开发以及线路
板设计，将具体阐述应用Protel99se软件开发单片机典型产品电子时钟线路板的设计重要
步骤以及注意事项。
1应用Protel99se软件设计电路原理图的注意事项以及步骤
原理图是实现电路功能的最基本的基础，电路原理图反映了各电子元器件的电气连接关
系。在电子产品的设计过程中，原理图的绘制是绘制PCB的基础。原理图同时也是工程技
术人员进行产品安装与调试的依据。所以在原理图的设计和绘制过程中一定要严格按照原理
图的绘制步骤以及工艺要求进行。在原理图的绘制过程中，要严格按照自上而下、从左至右，
按照信号流向等基本工艺要求进行。按照电路的功能模块进行元器件的布局，所有的连线要
尽量结构化，整体绘图要求结构完整、美观易读。对于较为复杂的产品的原理图可以采用层
次电路的设计思维。这样电路的结构清晰，符合原理图设计的基本要求。在电子时钟原理图
绘制中，考虑到电路的复杂程度，在设计中采用了由单片机控制电路、时间显示电路、日期
以及温度显示电路三个子电路构成的总体电路原理图的方案。在子电路中，为了增强原理图
的可读性以及连线的方便，大量采用了网络标号作为电路原理图中器件的电气连接方式。设
计完成的电子时钟电路总体原理图以及子电路之一的时间显示电路原理图分别由图1与图2
所示。
图1电子时钟电路总体原理图
图2电子时钟子电路时间显示电路
2对元器件进行合适的封装定义以及电气规则检查
元件封装是指元件放置到电子线路板中所表示的外框和焊点位置。不同的元件可以共用
同一个元件封装，同种元件也可以有不同的封装，一般都是在完成原理图的绘制后，按照实
际的要求对每一个元器件进行合适的封装的定义。一般来说，软件中提供的常见的标准封装
库可以满足一般产品的设计要求。在现代化的印制板设计开发企业中，一般都具有公司内部
自建的标准封装库。
要求印制板设计人员要能够熟知常见器件的封装形式。
对于不确定的封装，可以采取实际测量及自建封装的方法加以解决。封装的形式直接决
定了线路板的可安装性，所以在定义的时候一定要仔细分析、慎重对待。
原理图设计的最后步骤就是进行电气规则检查。其主要是由软件自动分析电路原理图中
是否存在同一个网络有多个网络名称；是否有悬空未接的输入信号；是否存在元器件重名等
不符合电气规则的错误。在此需要强调的就是电气规则的检查不能代替原理图绘制是否正确
的验证。原理图的正确性需要绘图者熟练的绘制技巧以及高度的责任心。
3人工布局电子时钟印制板中的所有元器件
在对电子时钟印制板元件的布局中，首先需要确定的就是其中年、月、日、星期、室温、
度这些标注性汉字的位置。这样才能够使数码管的显示易于读懂。其次考虑到各个对应位置
的数码管的放置，在此过程中一定要注意与标注汉字之间的对应关系，以免引起显示的混乱。
在此基础上可以确定四个LED的位置，四个LED设计用来作为时钟小时、分钟、秒的
显示，位置放置一定要准确、整齐美观。然后可以确定各个接口的位置，之后考虑如温度传
感器、继电器等特殊元件的位置。确定单片机以及构成单片机最小系统各个元件的位置，最
后考虑其他元件。整体布局要求考虑到正常工作的性能，整体PCB的美观，元件的布局符
合模块化的设计思想等方面。
人工布局的合理性以及工艺性直接决定的印制板的性能以及印制板上铜膜线的走向。作
为印制板开发人员一定要在实际的工程设计中积累布局的经验，总结布局的思路以及方法。
4利用软件自动布线的功能对电子时钟PCB进行布线并调整
Protel99se具有非常完备的自动布线功能。能够模拟人工智能支持32层线路板的布线
功能。在应用软件的自动布线功能进行布线的时候，首先要对自动布线的规则进行设置，使
得软件在既定的规则下完成自动布线。
Protel99se支持对安全距离、布线的角度、布线层、布线的拓扑技术、线宽等多个实
用规则的设置。在使用的过程中一定要根据设计要求以及实际情况作出合理的设置并根据布
线的效果进行局部的调整。自动布线完成之后，设计人员还需要对PCB进行局部的调整以
及修改，添加必要的标注等工作，保证线路板图功能的实现。电子时钟线路板完成后的PCB
如图3所示。
图3电子时钟电路自动布线完成后的PCB
5结语
电子时钟电路作为一个典型的单片机产品，具有一定的复杂度以及综合性。开发与设计
的过程中广泛涉及层次电路原理图的设计思想以及设计方法，线路板中各个元器件封装的定
义以及对于原理图电气规则的检查。
在线路板的PCB的设计部分主要讨论分析了人工布局及自动布线的一般原则，对于一
般电子产品的线路板设计具有一定的指导意义与示范作用。
