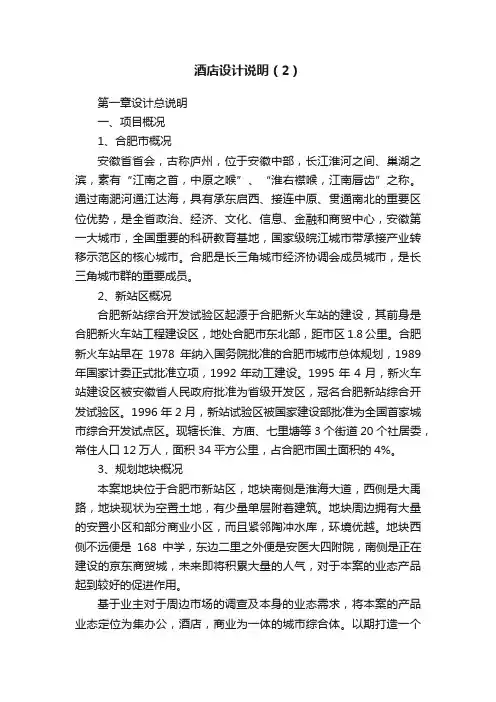

酒店设计说明（2）
酒店设计说明（2）第一章设计总说明一、项目概况1、合肥市概况安徽省省会，古称庐州，位于安徽中部，长江淮河之间、巢湖之滨，素有“江南之首，中原之喉”、“淮右襟喉，江南唇齿”之称。
通过南淝河通江达海，具有承东启西、接连中原、贯通南北的重要区位优势，是全省政治、经济、文化、信息、金融和商贸中心，安徽第一大城市，全国重要的科研教育基地，国家级皖江城市带承接产业转移示范区的核心城市。
合肥是长三角城市经济协调会成员城市，是长三角城市群的重要成员。
2、新站区概况合肥新站综合开发试验区起源于合肥新火车站的建设，其前身是合肥新火车站工程建设区，地处合肥市东北部，距市区1.8公里。
合肥新火车站早在1978年纳入国务院批准的合肥市城市总体规划，1989年国家计委正式批准立项，1992年动工建设。
1995年4月，新火车站建设区被安徽省人民政府批准为省级开发区，冠名合肥新站综合开发试验区。
1996年2月，新站试验区被国家建设部批准为全国首家城市综合开发试点区。
现辖长淮、方庙、七里塘等3个街道20个社居委，常住人口12万人，面积34平方公里，占合肥市国土面积的4%。
3、规划地块概况本案地块位于合肥市新站区，地块南侧是淮海大道，西侧是大禹路，地块现状为空置土地，有少量单层附着建筑。
地块周边拥有大量的安置小区和部分商业小区，而且紧邻陶冲水库，环境优越。
地块西侧不远便是168中学，东边二里之外便是安医大四附院，南侧是正在建设的京东商贸城，未来即将积累大量的人气，对于本案的业态产品起到较好的促进作用。
基于业主对于周边市场的调查及本身的业态需求，将本案的产品业态定位为集办公，酒店，商业为一体的城市综合体。
以期打造一个服务于周边，服务于新站区的绝佳生活购物办公场所。
地块内布置一栋24层的商务办公楼，一栋24层的商务酒店。
总建筑面积111900㎡，其中地上建筑面积为81800㎡(含商业22020㎡，酒店餐饮3290㎡，酒店其他28465㎡，办公28025㎡),地下为机动车库和超市以及物业用房，设备用房，建筑面积为30100㎡。
建筑酒店电气施工方案
建筑酒店电气施工方案建筑酒店电气施工方案一、施工范围和工程内容本电气施工方案适用于建筑酒店的电气设备及设施的安装与调试工程，包括酒店主体建筑、客房、大堂、餐厅、楼梯间、走廊、停车场等区域的电器设备和照明系统的布置。
二、施工依据和标准1. 本施工方案遵循相关的国家标准和规定，包括《建筑电气工程设计规范》、《建筑电气工程施工及验收规范》等。
2. 施工过程中应严格遵循相关安全规定，确保施工安全。
三、施工工艺及步骤1. 设备准备在施工前，先将所需的电气设备和材料准备齐全，并按照设计图纸进行分类和组织。
2. 线路敷设根据设计图纸，按照楼层和区域的划分进行线路敷设，包括电源线、照明线、插座线、通信线等。
线路敷设过程中要符合相关安装规范，确保线路的安全可靠。
3. 电气设备安装依据设计图纸，进行电气设备的安装工作。
包括主配电房设备、照明设备、开关插座、电梯电气设备等。
在安装过程中，应按照设备生产厂家提供的安装说明进行操作，确保设备的正常运行。
4. 灯具安装和调试对于酒店空间中的照明系统，根据设计图纸的要求，进行灯具的安装和调试工作。
包括落地灯、吊灯、壁灯等。
在安装和调试过程中，应注意保护好灯具，避免损坏。
5. 消防设备安装按照设计图纸的要求，进行消防设备的安装。
包括自动喷水灭火系统、火灾报警系统等。
在安装过程中，应保证设备的安装位置合理，确保设备的正常使用。
6. 电器设备调试完成电器设备的安装后，对设备进行调试工作，包括主配电房的上、下电路调试，照明系统的调试，开关插座的检测等。
确保设备的正常运行和安全使用。
四、施工安全措施1. 施工过程中，应设立专人负责施工现场安全管理，确保施工作业人员的安全。
2. 施工现场应设置消防设备，并保持通道畅通，确保施工人员的安全疏散。
3. 施工作业人员应佩戴相应的个人防护装备，如安全帽、工作服、防滑鞋等。
4. 施工作业前需对设备和施工场地进行安全检查和测试。
五、施工进度和质量控制1. 施工进度应按照项目计划进行，逐步完成各个施工阶段。

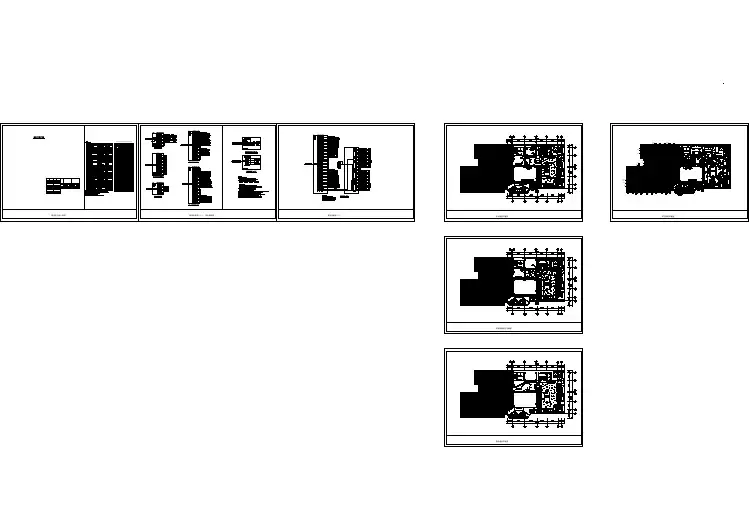

酒吧电气平面及系统cad详图

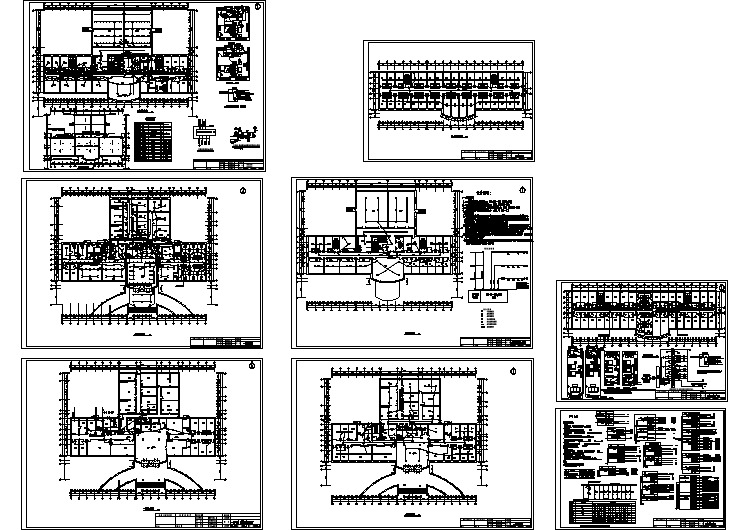

某地区大型酒店电气设计方案及施工图(共8张)
某地方度假会所整套电气CAD参考图
星级酒店弱电智能化设计说明
设计说明一、工程概括项目名称： XXXX五星级酒店；项目地址：某省XXXX市；项目规模：整个项目总建筑面积约为 3 万㎡。
酒店办公塔楼位于本项目东南部，办公楼层设置于 5 至 12 层，办公门厅设置于塔楼首层的南侧，面向支路。
酒店进口设置于塔楼首层的西，并与宴会厅进口联合。
酒店附属功能设置在 1 至 4 层，此中设置大堂吧，中餐厅，整日制餐厅，特点餐厅，游泳池，健身中心，办公中心，宴会厅等功能。
项目包含：裙楼 -2 至 4 层（ 4 层一部分）为酒店公共区，不包含泊车场及商业地区；塔楼 5 层至 13 层为湘潭 XXXX企业办公场所（不在本次酒店设计范围）， 14-24 层为酒店客房区，约有 280 间客房。
本设计针对酒店部分弱电智能化设计。
二、设计依照《民用建筑电气设计规范》JGJ16-2008《全公民用建筑工程设计技术举措》电气， 2009《智能建筑设计标准》GB/T50314-2015《综合布线系统工程设计规范》GB50311-2007《有线电视系统工程技术规范》GB50200-94《安全防备工程技术规范》GB50348-2004《入侵报警系统工程设计规范》GB50394-2007《进出口控制系统工程设计规范》GB50396-2007《视频安防监控系统工程设计规范》GB50395-2007喜达屋智能化技术要求、会议建议等三、设计内容本次设计的酒店智能化系统共分为五大多数，主要有：1、基础设备系统2、面向酒店运营系统3、面向住店客人系统4、面向会议客人系统喜来登酒店智能化系统整体包含以下子系统：综合布线系统、计算机网络系统、程控交换系统、无线对讲系统、卫星及有线电视系统、客房智能控制系统、保安视频监控系统、防盗报警系统、门禁系统、电子巡更系统、电梯五方对讲系统、楼宇自控系统、智能照明系统、能耗计量系统、多媒风光板、电视伴音、机房工程等。
四、系统说明1.综合布线系统本工程综合布线系统为数据、语音通信布线系统，支持数据、语音、图像等多媒体信息的传输。
酒店弱电智能化工程设计说明
一，设计概况酒店智能化项目地块邹城市东城新区金山大道以东，燕京大道以南，牙山路以西，总占地209亩，规划建筑面积53万平方米（含地下建筑面积）包括五星级大酒店、综合商业区、高档住宅区。
本工程为该地块的酒店工程（酒店智能化）,其中地下二层，地上二十三层，使用功能：1~6层为酒店公共区，其余为酒店客房及相关配套用房。
本次设计范围为：酒店智能化项目负二层、负一层，酒店大厅1层—23层，其中包括消防控制室，网络机房，酒店会议中心，酒店办公室、酒店客房。
本工程在一层设保安/监控中心，在负一层设置网络机房。
四，设计标准及规范建设单位、酒店管理方提出的设计要求及对初步设计的审核意见；其他专业（建筑、结构、给排水、电气、暖通）所提供的设计要求；《综合布线系统工程设计规范》GB50311-2007《火灾自动报警系统设计规范》GB50116-1998《民用建筑电气设计规范》JGJ16-2008《高层民用建筑设计防火规范》GB50045-95-2005)《公共安全行业标准》GA T70-94GA/T75-94《电子信息系统机房设计规范》GB 50174-2008《智能建筑设计标准》GB/T50314—2006《有线电视系统工程技术规范》GB 50200-94《建筑物电子信息系统防雷技术规范》GB/50343-2004《安全防范工程程序与要求》GT/T75-1994《安全防范工程技术规则》GB 50308-2004《智能建筑设计标准》GB/T50314--2006《建筑物电子信息系统防雷规范》GB50303-2012《民用建筑电气设计规范》JBJ16-2008《信息技术-布线标准》ISO/IEC 11801其他有关国家及地方的现行规程,规范及标准五，设计范围1. 信息通信系统1.1 综合布线系统（GCS）1.2 计算机网络系统（CNS）1.3 程控交换机系统1.4有线电视系统1.5无线上网覆盖系统02. 自动控制系统2.1 客房集控系统2.2 楼宇控制系统（BAS）2.3 智能照明系统03. 安全系统3.1 视频监控系统3.2 入侵报警系统3.3 电子巡查系统3.4 门禁系统04. 音视频系统4.1 多功能会议系统4.2 公共广播系统4.3 信息发布系统05. 其它5.1 机房工程5.2 配套管槽工程六，综合布线系统整个系统包括三套网络：办公网络（含无线网络）、客房专用网络、智能专网。
某地区某酒店 (2)号房间电气方案设计cad施工图
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
晋合低区酒店H1-A户型电气设计说明
一.工程概况及负荷情况:
1.工程概况:本工程为高级旅馆公共建筑，地上一层，总建筑面积为107.11m 。
建筑高度：3.95m，
2.负荷分类：本工程普通动力照明用电及应急照明等消防用电均为三级负荷。
结构体系:框架结构。
室外消防用水量：25L/S。
二.设计依据
1.甲方提供的设计任务书及有关市政条件
2.国家规定的有关规程规范
<<低压配电设计规范>> GB50054-2011
<<民用建筑电气设计规范>> JGJ 16-2008
<<建筑照明设计标准>> GB50034-2004
<<建筑物防雷设计规范>> GB50057-2010
<<建筑物电子信息系统防雷技术规范>> GB 50343-2012
<<建筑设计防火规范>> GB50016-2006
<<有线电视系统工程技术规范>> GB50200-94
<<综合布线系统工程设计规范>> GB 50311-2007
<<火灾自动报警系统设计规范>> GB 50116-98
3.土建,给排水,空调等专业提供的设计资料
三.设计范围:
(一).供电电源:
1.由小区室外总配电箱引来380V电源至本工程总配电箱.
(二).电力设计:
1.本工程低压配电系统采用三相四线制220/380V,50HZ,
接地系统形式为TN-S系统.
2.电力设备采用放射式供电,消防配电设备应设有明显标志。
(三).照明设计
1.节能设计：
(1).照明标准:均按"建筑照明设计标准"的规定设计
(2).荧光灯灯具的效率不应低于下表的规定：
(3).照明灯具光源采用节能荧光灯或其他节能型灯具，功率因数不小于0.9。
镇流器采用电子镇流器。
水泵等常用动力设备采用节能高效产品，采取节能控制措施。
客房采用插卡取电节能控制措施。
(四).设备选型与安装,导线敷设量
1.电气设备的安装
(1).在门边安装的照明开关,一般安装在距门框150~200mm处.有多个开关时则依次排列
(2).插座采用安全型插座.灯具选用节能型产品,可根据不同场所采用普通型和防水防溅型.
2.注如图中所示,未标注的导线根数均为3根或3根以下。
所有支线均穿P VC硬质塑料管暗敷。
2~方电力及照明线路除图中注明者外均为WDZ-BYJ型500伏聚烯烃绝缘电缆,照明导线根数标2根PC20管，5~6根穿PC 25管，7~8根穿PC 32管，预埋的管线应避免多根在同一处交叉。
3.一般照明以单电源配电,应急照明采用自带蓄电池供电，连续供电时间不小于90min。
应
急照明灯具主要采用就近控制，火灾时由消防控制室自动控制点亮全部应急照明灯。
应急照明灯应选用由玻璃或其他非燃材料制作的保护罩的灯具，且应急照明灯必须选用国家消防主管部门认可的产品，并满足《消防应急灯具》GB17945-2010标准。
4.消防设备配电线路暗敷时，保护层厚度须大于30mm；明敷时做防火处理,消防线路与普通线路同桥架敷设应采用防火隔板隔开，向同同一负荷供电的两回路电源电缆同桥架敷设应采用防火隔板隔开，消防线路所穿钢管或槽式桥架应采取涂防火涂料等防火保护措施。
电缆桥架穿过防烟分区、防火分区、楼层时应在安装完毕后，用防火材料封堵。
电气竖井内孔洞在设备安装完毕后用防火材料封堵。
5.连接单相三孔插座接地孔的接地线应由配电箱引来,不得与单相插座其中的中性线并接.
6.单相用电设备应尽可能均匀地分配在三相上,使三相负荷平衡或接近平衡
7.金属灯具的外壳应与保护接地线有可靠的连接,以确保操作安全用电、配电、控制设备的金属外壳、金属构架等应至少有两处与保护接地线有可靠的连接
8. .所有导线均穿难燃硬塑管保护于顶板、地板或墙内敷设.,当管线长度超过30米时皮
中间应做接线盒,接线盒的规格由施工单位自行确定
9.本工程所有配电箱均为非标产品。
10.本专业图中设备安装位置之标高均以本层地面为参考,请施工时注意区分装
11.泳池区域在0区内，应用标称电压不超过12V的安全特低电压供电，其安全电源应设在2区以外的地方。
12.未作说明之处均需按照国家有关标准规范进行施工装。
