射频识别技术漫谈讲解学习
射频识别技术ppt完美版
进行振幅调制，人们通过数据控制负载 在辐射近场区中，辐射场占优势，并且辐射场的角度分布与距天线口径的距离有关。
1、在交通信息化方面的应用 射频识别系统通常由射频标签、读写器和计算机通信网络三部分组成。
电压的变化，这些数据就能够从射频标 标签内容既可被读写器读出，又可由读写器写入的标签。
工作频率不受无线电频率管制约束；
射频识别技术
什么是物联网?
其定义是：通过射频识别（RFID ）、红外感应器、全球定位系统、激光 扫描器等信息传感设备，按约定的协议 ，把任何物品与互联网连接起来，进行 信息交换和通讯，以实现智能化识别、 定位、跟踪、监控和管理的一种网络。
其目的是让所有的物品都能够远程感知
和控制，并与现有的网络连接在一起， 形成一个更加智慧的生产生活体系。将 沟通从任何时间任何地点任何人之间的 沟通连接扩展到人与物（Human to Thing）和物与物（Thing to Thing）之 间的沟通连接。
3.1射频识别系统的工作原理及基本概念
同时，RFID本身也将成为一个新兴的高技术产业群，成为IT产业新的增长点。
射频识别技术概述 低频标签的优势：具有省电、廉价的特点；
射频技术RFID全析PPT课件
RFID技术的基本工作原理并不复杂：标签进入磁场后，接收解读器发出的 射频信号，凭借感应电流所获得的能量发送出存储在芯片中的产品信息 （Passive Tag，无源标签或被动标签），或者由标签主动发送某一频率的信 号（Active Tag，有源标签或主动标签），解读器读取信息并解码后，送至 中央信息系统进行有关数据处理。
半有源RFID是一项易于操控、简单实用且特别适合用于自动化控制的灵活 性应用技术，识别工作无须人工干预，它既可支持只读工作模式也可支持读 写工作模式，且无需接触或瞄准；可在各种恶劣环境下自由工作，短距离射 频产品不怕油渍、灰尘污染等恶劣的环境，可以替代条码，例如用在工厂的 流水线上跟踪物体；长距射频产品多用于交通上，识别距离可达几十米，如 自动收费或识别车辆身份等。
4 技术特色
射频技术的特点
射频识别系统最重要的优点是非接触识别，它能穿透雪、雾、冰、涂料、尘垢和条 形码无法使用的恶劣环境阅读标签，并且阅读速度极快，大多数情况下不到100毫 秒。有源式射频识别系统的速写能力也是重要的优点。可用于流程跟踪和维修跟踪 等交互式业务。
制约射频识别系统发展的主要问题是不兼容的标准。射频识别系统的主要厂 商提供的都是专用系统，导致不同的应用和不同的行业采用不同厂商的频率 和协议标准，这种混乱和割据的状况已经制约了整个射频识别行业的增长。 许多欧美组织正在着手解决这个问题，并已经取得了一些成绩。标准化必将 刺激射频识别技术的大幅度发展和广泛应用。
射频识别技术概述PPT课件
e-Profile
e-Control
eSecurity
SCM
Goods A
Retail
Goods B 第19页/共21页
RFID 物流应用
第20页/共21页
感谢您的观看。
第21页/共21页
3000
2500
2000
1500
1000
898
1188
1465
1813
2203
2647
500
0
2000
2001
2002
2003
2004
2005
❖ 根据调查，全球RFID系统与产品产值，2005年将可达到2.65 Billion，
CAGR为24%
❖ 主要市场为企业垂直应用市场，如物流、供应链管理、安全控管等。
第3页/共21页
RFID系统在中国的发展
• RFID技术兴起于二十世纪90年代，该技术在世界范围内广泛地 应用于社会生活的各个领域，而在我国则起步较晚，与先进国家 相比还存在较大的差距。目前，我国射频识别技术还处于研发阶 段，存在技术水平不高，标准规范不完整等问题。同时，我国射 频识别技术又拥有广阔的发展前景和巨大的市场潜力。为了跟上 RFID技术的国际水平，2006年中国政府15个政府部门机构联合发 布了中国RFID技术政策白皮书，确定了国内RFID技术发展的三个 阶段。为适应我国社会经济发展对超高频RFID 技术的应用需求， 根据我国无线电频率划分和产业发展情况，并与国际相关标准衔 接，2007年5月我国制定并公布了800/900MHz 频段RFID 技术应用 试行规定。引导中国的“电子标签”发展进入标准化、规范化的 轨道。
几乎没有环境变 适合短识别距离和需 的生产成为可能；
RFID射频识别技术PPT
智能制造与rfid技术
rfid技术在智能制造领域的应用将进 一步深化，通过rfid技术实现生产过 程中的物料追踪、质量控制、设备监 控等功能，提高生产效率和产品质量 。
rfid技术还将应用于智能工厂的物流管 理、仓储管理、生产调度等方面，实 现工厂的智能化管理和运营。
无人零售与rfid技术
01
rfid技术在无人零售领域的应用将 进一步普及，通过rfid技术实现商 品的快速识别和结算，提高购物 效率和顾客体验。
技术标准与互操作性
总结词
目前RFID技术缺乏统一的标准和规范，导 致不同厂商的RFID设备之间难以实现互操 作，影响了技术的推广和应用。
详细描述
为了解决这个问题，需要制定统一的RFID 技术标准和规范，推动不同厂商之间的设备 互操作性。这可以通过建立行业协会、制定 标准组织等方式实现。同时，加强国际合作 和交流，推动全球范围内的RFID技术标准 化进程，也是解决这一问题的有效途径。
多透明度。
05 rfid技术面临的挑战与解 决方案
数据安全与隐私保护
总结词
随着RFID技术的广泛应用，数据安全和 隐私保护问题日益突出，需要采取有效 的措施来确保数据的安全性和隐私性。
VS
详细描述
RFID技术通过无线传输数据，容易受到 窃听和非法跟踪等安全威胁。为了解决这 个问题，可以采用加密技术对RFID数据 进行加密，以防止未经授权的访问和数据 泄露。此外，设置合理的访问控制和权限 管理机制，可以进一步保护数据的隐私和 安全性。
易受到金属和液体等物质的干扰
数据传输速度较慢
RFID信号容易受到金属和液体等物质的干 扰，影响识别效果。
与二维码等技术相比，RFID技术的数据传 输速度相对较慢。
射频识别技术PPT精选文档
6
传感网和目前的互联网有着本质的 区别。比如我们想在互联网上了解一个 物品，必须要通过人去收集这个物品的 相关信息，然后放置到互联网上供人们 浏览，人在其中要做很多的工作，且难 以动态了解其变化。传感网则不需要， 它是物体自己“说话”，通过在物体上植 入各种微型感应芯片、借助无线通信网 络，与现在的互联网相互联接，让其“开 口说话”。可以说，互联网是连接的虚拟 世界，传感网则是连接物理的、真实的 世界。
读写器
应用 系统 应用接口
编码 调制频识别系统的工作模型
数据
读写器
时序
能量
计算机
射频标签
14
4、射频识别系统的工作原理 射频识别系统的工作原理是利用射频标
签与射频读写器之间的射频信号及其空间耦合、 传输特性，实现对静止的、移动的待识别物品 的自动识别。
在射频识别系统中，射频标签与读写 器之间，通过两者的天线架起空间电磁波传输 的通道，通过电感耦合或电磁耦合的方式，实 现能量和数据信息的传输。
7
3.1射频识别系统的工作原理及基本概念
3.1.1射频识别技术概述
1、什么是射频识别技术？ RFID射频识别是一种非接触式的自动识别技术， 它利用射频信号通过空间耦合实现非接触信息传递并 通过所传递的信息达到识别目的的技术。识别工作无 须人工干预，可工作于各种恶劣环境。RFID技术可 识别高速运动物体并可同时识别多个标签， 操作快 捷方便。

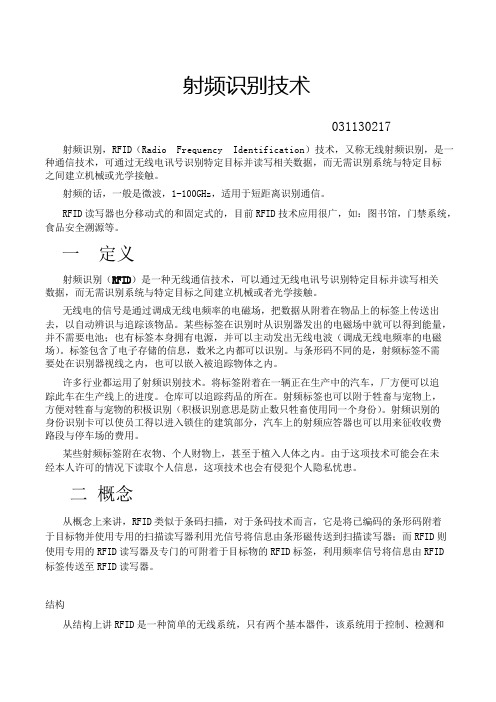

射频识别技术
射频识别技术031130217射频识别，RFID（Radio Frequency Identification）技术，又称无线射频识别，是一种通信技术，可通过无线电讯号识别特定目标并读写相关数据，而无需识别系统与特定目标之间建立机械或光学接触。
射频的话，一般是微波，1-100GHz，适用于短距离识别通信。
RFID读写器也分移动式的和固定式的，目前RFID技术应用很广，如：图书馆，门禁系统，食品安全溯源等。
一定义射频识别（RFID）是一种无线通信技术，可以通过无线电讯号识别特定目标并读写相关数据，而无需识别系统与特定目标之间建立机械或者光学接触。
无线电的信号是通过调成无线电频率的电磁场，把数据从附着在物品上的标签上传送出去，以自动辨识与追踪该物品。
某些标签在识别时从识别器发出的电磁场中就可以得到能量，并不需要电池；也有标签本身拥有电源，并可以主动发出无线电波（调成无线电频率的电磁场）。
标签包含了电子存储的信息，数米之内都可以识别。
与条形码不同的是，射频标签不需要处在识别器视线之内，也可以嵌入被追踪物体之内。
许多行业都运用了射频识别技术。
将标签附着在一辆正在生产中的汽车，厂方便可以追踪此车在生产线上的进度。
仓库可以追踪药品的所在。
射频标签也可以附于牲畜与宠物上，方便对牲畜与宠物的积极识别（积极识别意思是防止数只牲畜使用同一个身份）。
射频识别的身份识别卡可以使员工得以进入锁住的建筑部分，汽车上的射频应答器也可以用来征收收费路段与停车场的费用。
某些射频标签附在衣物、个人财物上，甚至于植入人体之内。
由于这项技术可能会在未经本人许可的情况下读取个人信息，这项技术也会有侵犯个人隐私忧患。
二概念从概念上来讲，RFID类似于条码扫描，对于条码技术而言，它是将已编码的条形码附着于目标物并使用专用的扫描读写器利用光信号将信息由条形磁传送到扫描读写器；而RFID则使用专用的RFID读写器及专门的可附着于目标物的RFID标签，利用频率信号将信息由RFID标签传送至RFID读写器。
简述射频识别技术的定义及特点
简述射频识别技术的定义及特点射频识别技术，也称为RFID（Radio Frequency Identification），是一种无线通信技术，用于通过无线电信号识别特定的物体、个体或信息。
它基于射频信号的传输和接收，实现物体的自动识别和数据的传输。
射频识别技术具有以下特点：1. 无线通信：射频识别技术使用无线电波进行通信，无需通过有线连接，方便快捷。
传统的条形码或二维码需要物理接触或近距离扫描，而射频识别可以在一定范围内远距离进行识别。
2. 非接触式识别：射频识别技术通过射频信号与物体进行非接触式的通信，不需要直接接触物体。
这种特点使得射频识别在一些特殊场景下应用广泛，如自动门禁、无人超市等。
3. 大规模数据读取：射频识别技术可以同时对多个物体进行识别，实现大规模数据的读取。
相比于条码扫描等传统识别技术，射频识别技术具有更高的效率和准确性。
4. 高可靠性：射频识别技术不受物体表面的污渍、磨损等影响，相比于条码，它的可靠性更高，能够在一些恶劣环境中进行稳定的识别。
5. 多样化的应用场景：射频识别技术可以应用于多个领域和场景。
例如，物流行业中可以通过射频识别实现货物追踪和管理；零售行业可以通过射频识别实现商品库存管理和防盗；医疗行业可以通过射频识别实现病人信息管理和药物追踪等。
6. 高度自动化：射频识别技术可以与其他自动化系统结合，实现高度自动化的生产、管理和监控。
通过与物联网、云计算等技术的结合，可以实现实时监控、远程管理和智能化决策。
射频识别技术的应用范围非常广泛。
在物流领域，射频识别可以用于货物跟踪、仓库管理和物流运输等方面，提高物流效率和准确性。
在零售领域，射频识别可以用于商品库存管理、商品追踪和防盗等方面，提高零售业务的管理水平和服务质量。
在医疗领域，射频识别可以用于病人信息管理、药物追踪和设备管理等方面，提高医疗服务的效率和质量。
在制造业领域，射频识别可以用于生产过程追踪、设备管理和质量控制等方面，提高生产效率和产品质量。
射频识别技术概述讲义教材
• 进入21世纪，RFID技术理论得到进一步丰富 和完善，RFID产品种类变得更加丰富，有源、
无源及半无源电子标签都得到发展，电子
标签的成本也不断下降。而全球最大的零 售商沃尔玛公司的一项“要求其前100家供 应商从2005年1月起，向其配送中心发送货 盘和包装箱时使用RFID技术，2006年1月起
依据电子标签供电方式的不同，电子标签可以分 为有源卡(Active tag)和无源卡(Passive tag)，有源 卡内装有电池，无源卡内没有装电池。按照能量供给 方式，RFID系统分为有源系统与无源系统；按照工 作频率，RFID系统有低频、中频、高频、超高频、 微波射频等几种。
10
RFID系统的分类
特性与超高频频段类
化引起的性能下 要多重标签识别的应 多重标签识别距离和性 似；受环境影响最大
降
用领域
能最突出
运行方式
识别速度 环境影响 标签尺寸
无源型
无源型
低速 迟钝 大型
有源型(A)/无源型(P)
高速 敏感 小型
有源型(A)/ 无源型(P)
根据RFID系统工作机理不同，可以将RFID系 统分为磁场耦合和电场耦合。磁场耦合又叫电感耦 合，为变压器耦合型，即作为初级线圈的读写器和 作为次级线圈的应答器（标签）之间的耦合。谐振 的应答器（固有频率与读写器的磁场振荡频率相符 合）进入读写器的交变磁场中，该应答器就可以从 磁场中获得能量。读写器检测来自应答器的反向散 射波，进行通讯。
RFID 系统工作频段特性
频段 典型频率
低频 125.124KHz
高频 13.56MHz
识别距离
<60cm
约60cm
超高频 860~960MHz 约3.5--5m(P)，
射频识别技术的概念
射频识别技术的概念RFID 技术 (射频识别技术) 是一项关键技术，它可以被用于识别物质、检索信息和追踪物体。
它被广泛应用于各种领域，如物流、制造和零售行业，以及物联网（Internet of Things）技术的发展。
一、RFID 的内容1. 射频识别（Radio Frequency Identification）技术是一种使用射频波来识别、存储和读取信息的非接触式身份识别技术；2. RFID 技术的运行需要三个主要组成部分：射频识别器（RFID Reader）、射频报告器（RFID Tag）和中央控制器（Central Controller）；3. RFID 读取器是一种发射射频波的设备，它可以进行远距离的信息读取，读取器与 RFID 标签结合使用时，可以直接传输数据；4. RFID 标签是一种可以存储数据的小型电子装置，它可以被射频读取器携带并读取。
标签可以携带信息并把信息储存到内部的芯片中；5. RFID 中央控制器的作用是为大量的射频识别系统服务，它帮助系统聚合、分析、处理和储存数据，并能够把数据传送到中央数据库进行管理存储；二、RFID 技术应用1. 物流：RFID 技术可以减小物流成本，并且可以改善物流管理，加快物品的追踪；2. 制造业：RFID 技术可以自动进行生产过程的监测，确保生产的过程中是否出错，并及时根据生产情况调整生产线；3. 零售行业：RFID 技术可以减少零售环节的时间销售货物，使消费者购买的过程更容易；4. 物联网：RFID 技术可以更好地监测和管理物联网传感器的数据，帮助物联网发展；三、RFID 技术的优势1. 无需接触：RFID 技术可以实现无接触的信息传输，可以实现远距离精确定位；2. 速度快：RFID 技术比传统的条形码扫描和识别速度更快，可以大大降低识别时间；3. 可重复利用：RFID 标签可以重复利用，且不受侵蚀、老化和外界环境的影响；4. 信息安全：RFID 技术使用射频信号进行传输，可以提高信息安全性；5. 增强数据采集活动：RFID 技术可以及时收集数据并在实时分析中将数据传送到相应平台。
射频识别技术的基本原理
射频识别技术的基本原理
射频识别（Radio Frequency Identification，简称RFID）技术的基本原理是利用无线电信号进行识别和定位。
该技术通过将一个包含识别信息的微型芯片（称为RFID标签或标签）与读写器（称为RFID阅读器或读写器）进行通信，从而实现对标签实时远程识别。
射频识别技术的基本原理包括以下几个主要步骤：
1. 标签激活：RFID标签内部包含一个微型芯片和一个天线。
当标签靠近读写器时，读写器向标签发送一段电磁波，这个电磁波被称为激活信号。
标签接收到激活信号之后，它会从被动模式切换到活动模式并开始与读写器进行通信。
2. 数据传输：标签经过激活之后，可以通过天线接收读写器发送的命令，并将标签内部存储的信息通过天线发送回读写器。
这些信息可能包括标签的唯一识别号码、存储在标签上的数据等。
读写器可以通过解析接收到的数据来实现对标签的识别和定位。
3. 识别和定位：读写器在与标签进行通信时，可以通过激活信号的强度、回传信号的延迟等特征来判断标签与读写器的距离和方位。
通过多台读写器的组合使用，可以实现对多个标签的识别和定位。
射频识别技术的基本原理使得其具有许多应用场景，如物流追
踪、资产管理、库存管理、门禁系统等。
它可以实现对物品的快速识别和定位，提高工作效率和安全性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
射频识别技术漫谈(5)——防冲突
正常情况下读写器某一时刻只能对磁场中的一张射频卡进行读写操作。但是当多张卡片同
时进入读写器的射频场时，读写器怎么办呢？读写器需要选出唯一的一张卡片进行读写操
作，这就是防冲突。
防冲突机制是非接触式智能卡特有的问题。在接触式智能卡的操作中是不存在冲突的，
因为接触式智能卡的读写器有一个专门的卡座，而且一个卡座只能插一张卡片，不存在读写
器同时面对两张以上卡片的问题。常见的非接触式智能卡中的防冲突机制主要有以下几种：
1.面向比特的防冲突机制。
ISO14443A中使用这种防冲突机制，其原理是基于卡片有一个全球唯一的序列号。比如
Mifare1卡，每张卡片有一个全球唯一的32位二进制序列号。显而易见，卡号的每一位上不
是“1”就是“0”，而且由于是全世界唯一，所以任何两张卡片的序列号总有一位的值是不一样
的，也就说总存在某一位，一张卡片上是“0”，而另一张卡片上是“1”。
当两张以上卡片同时进入射频场，读写器向射频场发出卡呼叫命令，问射频场中有没有
卡片。这些卡片同时回答“有卡片”；
然后读写器发送防冲突命令“把你们的卡号告诉我”，收到命令后所有卡片同时回送自己
的卡号。
可能这些卡片卡号的前几位都是一样的。比如前四位都是1010，第五位上有一张卡片是
“0”而其他卡片是“1”，于是所有卡片在一起说自己的第五位卡号的时候，由于有卡片说“0”，
有卡片说“1”，读写器听出来发生了冲突。
读写器检测到冲突后，对射频场中的卡片说，让卡号前四位是“1010”，第五位是“1”的卡
片继续说自己的卡号，其他的卡片不要发言了。
结果第五位是“1”的卡片继续发言，可能第五位是“1”的卡片不止一张，于是在这些卡片回
送卡号的过程中又发生了冲突，读写器仍然用上面的办法让冲突位是“1”的卡片继续发言，
其他卡片禁止发言，最终经过多次的防冲突循环，当只剩下一张卡片的时候，就没有冲突了，
最后胜出的卡片把自己完整的卡号回送给读写器，读写器发出卡选择命令，这张卡片就被选
中了，而其他卡片只有等待下次卡呼叫时才能再次参与防冲突过程。
上述防冲突过程中，当冲突发生时，读写器总是选择冲突位为“1”的卡片胜出，当然也可
以指定冲突位为“0”的卡片胜出。
上述过程有点拟人化了，实际情况下读写器是怎么知道发生冲突了呢？在前面的数据编
码中我们已经提到，卡片向读写器发送命令使用副载波调制的曼侧斯特(Manchester)码，副
载波调制码元的右半部分表示数据“0”，副载波调制码元的左半部分表示数据“1”，当发生冲
突时，由于同时有卡片回送“0”和“1”，导致整个码元都有副载波调制，读写器收到这样的码
元，就知道发生冲突了。
这种方法可以保证任何情况下都能选出一张卡片，即使把全世界同类型的所有卡片都拿
来防冲突，最多经过32个防冲突循环就能选出一张卡片。缺点是由于卡序列号全世界唯一，
而卡号的长度是固定的，所以某一类型的卡片的生产数量也是一定的，比如常见的Mifare1
卡，由于只有4个字节的卡序列号，所以其生产数量最多为2的32次方，即4294967296
张。
2.面向时隙的防冲突机制
ISO14443B中使用这种防冲突机制。这里的时隙(timeslot)其实就是个序号。这个序号的
取值范围由读写器指定，可能的范围有1-1、1-2、1-4、1-8、1-16。当两张以上卡片同时进
入射频场，读写器向射频场发出卡呼叫命令，命令中指定了时隙的范围，让卡片在这个指定
的范围内随机选择一个数作为自己的临时识别号。然后读写器从1开始叫号，如果叫到某个
号恰好只有一张卡片选择了这个号，则这张卡片被选中胜出。如果叫到的号没有卡片应答或
者有多于一张卡片应答，则继续向下叫号。如果取值范围内的所有号都叫了一遍还没有选出
一张卡片，则重新让卡片随机选择临时识别号，直到叫出一张卡片为止。
这种办法不要求卡片有一个全球唯一序列号，所以卡片的生产数量没有限制，但是理论
上存在一种可能，就是永远也选不出一张卡片来。
3.位和时隙相结合的防冲突机制
ISO15693中使用这种机制。一方面每张卡片有一个7字节的全球唯一序列号，另一方面
读写器在防冲突的过程中也使用时隙叫号的方式，不过这里的号不是卡片随机选择的，而是
卡片唯一序列号的一部分。
叫号的数值范围分为0-1和0-15两种。其大体过程是，当有多张卡片进入射频场，读写
器发出清点请求命令，假如指定卡片的叫号范围是0-15，则卡片序列号最低4位为0000的
卡片回送自己的7字节序列号。如果没有冲突，卡片的序列号就被登记在PCD中。然后读
写器发送一个帧结束标志，表示让卡片序列号最低4位为0001的卡片作出应答；之后读写
器每发送一个帧结束标志，表示序列号的最低4位加1，直到最低4位为1111的卡片被要
求应答。如果此过程中某一个卡片回送序列号时没有发生冲突，读写器就可选择此张卡片；
如果巡检过程中没有卡片反应，表示射频场中没有卡片；如果有卡片反应的时隙发生了冲突，
比如最低4位是1010的卡片回送卡号时发生了冲突，则读写器在下一次防冲突循环中指定
只有最低4位是1010的卡片参与防冲突，然后用卡片的5-8位作为时隙，重复前面的巡检。
如果被叫卡片的5-8位时隙也相同，之后再用卡片的9-12位作为时隙，重复前面的巡检，
依次类推。读写器可以从低位起指定任意位数的序列号，让卡号低位和指定的低位序列号相
同的卡片参与防冲突循环，卡片用指定号前面的一位或4位作为时隙对读写器的叫号作出应
答。由于卡片的序列号全球唯一，所以任何两张卡片总有某个连续的4位二进制数不一样，
因而总能选出一张卡片。
另外需要说明的是，TTF（Tag Talk First）的卡片一般是无法防冲突的。这种卡片一进入
射频场就主动发送自己的识别号，当有多张卡片同时进入射频场时就会发生不读卡的现象。
这时只有靠卡片的持有者自己去避免冲突了。
