超宽带天线
超宽带通信系统(UWB)的介绍及相应的天线设计要求
技术创新 ２０１ ０ ＮＯ．２９Ｓｃｉｅｎｃｅ ａｎｄ Ｔｅｃｈｎｏｌｏｇｙ Ｉｎｎｏｖａ 丽 超宽带通信系统（Ｕ Ｗ Ｂ）的介绍及相应的天线设计要求 夏慧春 （浙江农林学院国际教育学院 浙江杭州 ３１１ ３００） 摘要：随着近代无线电通信技术的发展，电磁频谱已成为人们日常生活工作中使用的重要自然资源之一。为了适应近年来科学技术的 发展，尤其是通信技术的发展要求，使得无线电通信系统的帚宽不断增宽，因而由此诞生了一门新的学科——超宽带电磁学。超宽带电磁 学告诉我们，时域电磁波是人类尚待开发，非常宝贵的自然资源。而超宽带天线是超宽带无线通信系统中不可缺少的微波器件，用来实 现被导电磁波和自由空间无线电波之间的转变工作。 关键词：超宽带 ＵＷＢ 天线 中图分类号：ＴＮ９ｌ ５ 文献标识码：Ａ 文章编号：１６７４－－０９８ｘ（２０ｌ０）ｌ ０（ｂ）－－００１ ５－０１ 超宽带（简称ＵＷＢ）脉冲无线电传输技 术是国际上最近正在蓬勃兴起的一种无线 通信的革命性传输技术。它具有小范围和 超强无线设备连接能力。作为一种无载波 通信技术，超宽带通信系统不采用正弦载 波，而是利用纳秒至皮秒级的非正弦波窄 脉冲传输数据，它通过对具有很短上升和 下降时间的冲击脉冲进行直接调制，从而 使其所占的频谱范围很宽。超宽带技术作 为一种与其它无线技术共享频带的无线通 信技术，带来了全新的通信方式和频谱管 理模式，采用该技术的超宽带通信系统可 以提供数字话音、数据和视频业务，可以在 非常复杂的多径环境中很好地完成定位和 识别，可以在较高链路损失环境中提供存 活通信手段，此外还能够满足飞速发展的 消费类电子产品对无线通信提出的更高要 求，比如存储容量不断增加，数据吞吐量越 来越大等。超宽带通信具有优良独特的技 术特性和潜在的优势，并且可缓解日益紧 张的频率资源要求，使其成为现在国际和 国内研究的热门课题之一，正越来越受到 通信学术界和产业界的重视。 近年来，超宽带通信技术在民用发展 非常迅猛。特别是目前电子器件的发展向 着小型化的方向发展，使得小型化的超宽 带天线在移动设备和手持设备中应用越来 越广。 超宽带无线技术是一种实现设备之间 高速互操作的无线通信技术。２００２年美国联 邦通信委员会（ＦＣｃ）已经将３．１Ｇ～１０．６ＧＨｚ 频带向民用开放，并将这个频段作为超宽 带技术的工作频率范围。按照ＦＣＣ定义，只要 系统在一１ｏｄＢ处的绝对带宽大干等于０．５ＧＨｚ 或相对带宽大于２０％，那么就可以将该系统 称为超宽带系统。 天线是任何无线电系统都必不可少的 组件。它的功能是辐射或者接收无线电波。 它把被导电磁波转变为自由空间的无线电 波（在发射系统中），或者做相反的变换（在 接收系统中），从而在任意两点之间实现电 磁信号的传递。发射机末级回路的高频电 流经过馈线送到发射天线，发射天线的作 用是将高频电流变换成电磁波，并向规定 的方向辐射出去。反之，接收天线的作用是 将来自一定方向的无线电波还原为高频电 流，经过馈线送入接收机的输入回路。由此 可见，天线的作用是将高频电流转换成电 磁波（用于发射）或将电磁波转换成高频电 流（用于接收）。 超宽带天线设计是超宽带通信技术的 一个主要研究方向。当前超宽带天线的设 计主要集中在天线覆盖非常广的频率范 围；具有良好的效率接受和发射超宽带信 号；由于考虑超宽带系统可能应用到移动 设备上，所以天线也应具有全向性的方向 图；超宽带天线的传输函数具有平坦的幅 频特性和线性的相位特性，使超宽带信号 通过天线时具有最小的畸变；超宽带无线 通信技术在市场定位是个人、小型局域网 和各种小型手持移动设备，所以天线的物 理尺寸应该很很小，且具有低成本的特点。 超宽带天线与一般传统天线又有所不 同，这个设计超宽带天线带来了新的问题 跟要求。超宽带天线的技术要求有如下几 个方面： （１）超宽带天线的阻抗 不同于窄带天线，设计时可以不考虑 天线的阻抗特性，超宽带天线的工作带宽 相当广泛，横跨了７．５ＧＨＺ，对超带天线设 计而言天线自身匹配十分重要。 （２）超宽带天线的相位特性 为了保证天线正常工作，理想情况下， 天线在整个超宽的频带上不能发生色散， 要保持线性的相位。 （３）超宽带天线的辐射效率和方向稳定 性 天线是自由空间和导波结构（如同轴线 或微带线）之间电磁能量转换设备，需要保 证其能量转换的高效率。 天线的端口反射损耗（１ｓｌ １Ｉ）或电压驻 波比Ｐ可作为衡量天线辐射效率的依据， 例如在以下条件满足时则意味着天线效率 在９０％以上。 Ｊｓｌｌ Ｊ＜ｌ０ｄＢ或者Ｐ＜２．０ 超宽带天线对能量转换效率的保证在 于其具备覆盖信号频谱宽度的阻抗带宽， 工程上，该带宽通常定义为满足式（２一ｉ ｌ） 指标的频谱宽度。若天线能在Ｆ Ｃ Ｃ规定频 段内符合这一要求，则从能量辐射角度看 己达到超宽带通信系统的性能要求。 由于实际通信系统的需要，实际的超 宽带天线的方向图大多要求是在某一个面 保持全向性（ｏｍｎｉ－ｄｉｒｅｃｔｉｏｎａ１），而且要在较 宽的频带范围内保持稳定。同时，为了满足 超宽带天线的辐射效率的特性，一般需要 尽可能减少损耗。 （４）超宽带天线的带宽 超宽带天线正是依赖于它的很宽的带 宽来区分于传统天线的，超宽带天线的带 宽包括：阻抗带宽、增益带宽和方向图带宽 等。阻抗带宽一般指馈线上的驻波比Ｐ不 超过某一限额（例如Ｐ≤２）的频率范围；增 益带宽指增益降到允许值（一般为预定值 的５０％）的频率范围；方向图带宽指方向图 的变化（如最大辐射方向偏离预定方向，主 瓣展宽或副瓣电平增高等）不超过允许值 的频率范围。 （５）天线体积的小型化 根据超宽带系统的应用对象，目前超 宽带通信系统的一个发展趋势就是体积重 量的减少，成本的降低。天线作为通信系统 的一个重要组成部分，超宽带天线设计上 当然也得朝着小型，轻型的方向发展，以便 于与超宽带系统的集成。 对上述要求进行总结，超宽带天线的 设计设计必须满足以下要求：天线工作带 宽要宽；辐射失真４、；相位线性，相位延迟 近似为常数；具有全向或定向辐射特性，而 且要在较宽的频带范围内保持稳定；在整 个宽频带上有稳定的增益，尽可能减小损 耗，使天线具有高的辐射效率；由于目前超 宽带通信的系统的一个趋势就是体积重量 的减小，成本降低，因此超宽带天线在满足 基本的参数要求外，还需要尽量小尺寸以 适应商业化的要求。 参考文献 ［１】卢万铮．天线理论与技术【Ｍ Ｊ．西安电子 科技大学出版社，２００４。 【２】殷际杰．微波技术与天线【Ｍ】．水利电力 出版社，２００４． ［３】Ｊｏｈｎ Ｄ．Ｋｒａｕｓ／Ｒｏｎａｌｄ Ｊ．Ｍａｒｈｅｆｋａ （著），章文勋（译）．天线（Ａｎｅｎｎａｓ：Ｆｏｒ Ａｌｌ Ａｐｐｌｉｃａｔｉｏｎｓ，Ｔｈｉｒｄ Ｅｄｉｔｉｏｎ）［Ｍ】．电子 工业出版社，２００６． ［４】Ｗａｒｒｅｎ Ｌ．Ｓｔｕｔｚｍａｎ／Ｇａｒｙ Ａ．Ｔｈｉｅｌｅ （著），朱守正，安同一（译）．天线理论与 设计（Ａｎｅｎｎａｓ Ｔｈｅｏｒｙ ａｎｄ Ｄｅｓｉｇｎ （Ｓｅｃｏｎｄ Ｅｄｉｔｉｏｎ））［Ｍ】．人民邮电出版社， ２００６． 科技创新导报Ｓｃｉｅｎｃｅ ａｎｄ Ｔｅｃｈｎｏｌｏｇｙ Ｉｎｎｏｖａｔｉｏｎ Ｈｅｒａｌｄ １
超宽带Vivaldi天线单元及阵列设计
第11期 肀螬
f
S
M龛找
*f
M
Vol.15
No.il
2020 年 11 月
Journal
of
CAEIT
Nov. 2020
doi
： 10. 3969/j
. issn
. 1673-5692. 2020.
11.006
超宽带Vivaldi
天线单元及阵列设计
史信荣、史劼2,熊洋洋\柯进、罗旭东1
(1.广东省计量科学研究院广东省现代几何与力学计量技术重点实验室，广东广州51〇4〇5;
2.中国工业互联网研究院，北京100110)
摘要：文中设计了一种新型超宽带平衡对跖Vivaldi
天线单元和阵列。研究分析了主要结构参数
对天线性能的影响，通过增加金属隔板、接地柱、减小天线剖面高度等方式，将天线单元的阻抗带宽
由1.7个倍频程提升至5个倍频程。该新型天线单元具有阻抗带宽较宽、结构尺寸小的特点，是一
种较为理想的超宽带阵列天线单元。在单元优化的基础上，文中对8 x
8的超宽带天线阵列性能进
行了研究，结果表明该天线阵列具有良好的阻抗带宽和辐射性能。
关键词：超宽带；Vivaldi
天线；平衡对跖
中图分类号:TN
98 文献标志码：A
文章编号
：1673-5692(2020) 11-10654)5
Design of Ultra-Wideband Wide-angle Scanning Vivaldi
Antenna and Array
SHI
Xin-rong
1 , SHI
Jie
2 , XIONG
Yang
-yang
1 ,KE
Jin
' , LUO
Xu
-dong
1
(1.
Guangdong
Institute
of
Metrology,
Guangdong
Provincial
Key
Laboratory
of
Modem
Geometric
and
Mechanical
Metrology
Technology,
Guangzhou 510405 ,
China；
2.
China
Academy
of
超宽带穿墙雷达天线研究与设计
摘要
I摘要
穿墙雷达系统能对不透明障碍物等复杂环境下的生命迹象进行探测和定位，
在城市恐怖袭击绑架和消防救援等活动中具有非常重要的作用和意义。冲激体制
的穿墙雷达是一款具有集穿透性强、抗干扰能力强、隐蔽性能好、距离向分辨率
高等优点的探测能力比较优秀的穿墙雷达。而天线作为穿墙雷达系统中重要的组
成部分，天线的好坏直接影响雷达系统的性能，因此设计一款性能较佳的天线是
非常重要的，而这也是本设计的目标。本设计的工作和内容主要包括以下几个部
分：
首先，简要分析和概述了穿墙雷达系统的背景以及其实际应用意义，调研和
分析了国内外研究现状和发展。研究和分析了1GHz~10GHz频段信号对各种墙体
穿透能力，以及结合系统体积、雷达信号波形和冲激体制最终确定以1.5GHz~4.5
GHz频段的高斯脉冲加载3GHz正弦波信号作为穿墙雷达信号。然后对穿墙雷达
信号频段进行分析知其为超宽带信号。分析出适合此类穿墙雷达的天线主要为宽
带微带型天线和超宽带天线。简单介绍微带天线扩展带宽的方法并介绍和对比几
种超宽带天线，最终确定带渐变槽的单极子天线和Vivaldi天线作为该系统的终点
研究方向。因而进行概述Vivaldi天线的原理、发展和馈电结构、为本文的设计作
铺垫。
其次，设计了一款适合穿墙雷达的天线带渐变槽的单极子天线，详细阐述了
该天线的设计过程并对其进行分析。该天线有一个优点就是体积小它的体积是后
面设计的Vivaldi天线的体积的50%，而且带渐变槽的单极子天线的高频特性非常
好达到了11GHz。并且通过分析其时域特性，表明其具有良好的时域特性。
最后，从Vivaldi天线的结构到设计给出了详细分析和计算。设计主要包括馈
电结构和槽线渐变辐射器的计算和设计。然后对天线整体性能进行描述并分析其
仿真和测试结果。主要包括频域的回波损耗、辐射方向图以及峰值增益和时域的
辐射波形、振铃现象、时域方向图以及保真系数等方面的分析。通过比较这两款
天线性能，最终选择Vivaldi天线作为穿墙雷达系统的收发天线。同时对该天线构

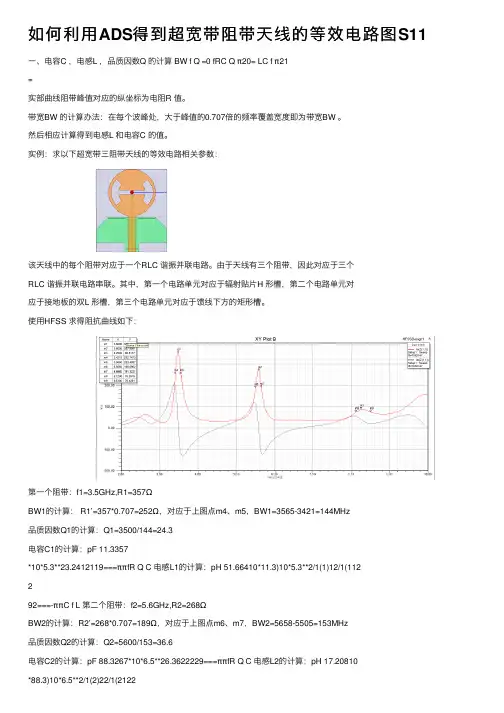

如何利用ADS得到超宽带阻带天线的等效电路图S11
如何利⽤ADS得到超宽带阻带天线的等效电路图S11
⼀、电容C ，电感L ，品质因数Q 的计算 BW f Q =0 fRC Q π20= LC f π21=
实部曲线阻带峰值对应的纵坐标为电阻R 值。
带宽BW 的计算办法：在每个波峰处，⼤于峰值的0.707倍的频率覆盖宽度即为带宽BW 。
然后相应计算得到电感L 和电容C 的值。实例：求以下超宽带三阻带天线的等效电路相关参数：
该天线中的每个阻带对应于⼀个RLC 谐振并联电路。由于天线有三个阻带，因此对应于三个RLC 谐振并联电路串联。其中，第⼀个电路单元对应于辐射贴⽚H 形槽，第⼆个电路单元对
应于接地板的双L 形槽，第三个电路单元对应于馈线下⽅的矩形槽。
使⽤HFSS 求得阻抗曲线如下：
第⼀个阻带：f1=3.5GHz,R1=357ΩBW1的计算： R1’=357*0.707=252Ω，对应于上图点m4、m5，BW1=3565-3421=144MHz
品质因数Q1的计算：Q1=3500/144=24.3
电容C1的计算：pF 11.3357*10*5.3**23.2412119===ππfR Q C 电感L1的计算：pH 51.66410*11.3)10*5.3**2/1(1)12/1(112
2
92===-ππC f L 第⼆个阻带：f2=5.6GHz,R2=268Ω
BW2的计算：R2’=268*0.707=189Ω，对应于上图点m6、m7，BW2=5658-5505=153MHz
品质因数Q2的计算：Q2=5600/153=36.6
电容C2的计算：pF 88.3267*10*6.5**26.3622229===ππfR Q C 电感L2的计算：pH 17.20810*88.3)10*6.5**2/1(2)22/1(212292===-ππC f L 第三个阻带：
第三个阻带相⽐前两个阻带情况特殊⼀些，主要问题在于以下两点：1）阻抗曲线第三个波峰对应于8.25GHz ，⽽HFSS 的S11图的第三个波峰对应于8GHz 。
小型化超宽带叶型微带单极子天线设计
现代电子技术ModernElectronicsTechniqueJul.2023Vol.46No.142023年7月15日第46卷第14期
0引言随着时代的发展，向大容量、高速率方向发展的无线通信技术成为了该领域的主要目标[1‐2]。作为通信系统中的关键模块，超宽带[3‐4]（UWB）天线可以极大提高无线通信系统的信道容量、频谱效率和工作带宽范围，有着广阔的应用前景。具有三维结构的倒锥天线，结构对称性高，能够实现43∶1的阻抗带宽[5]，但是其体积大，馈电结构稳定性差。因此，具有低成本、易小型化及易加工等优势的微带单极子天线，逐渐成为无线通信领域的焦点[6]。基于印刷电路板（PCB）的微带单极子天线，在贴片上采用分形结构，比如六边型[7]、雪花型[8]或者勋章型[9]等，增加贴片的周长来提升带宽。相比于线形结构，圆形结构周长更大，且对称性高，带宽更宽。文献[10]中，利用椭圆型辐射贴片实现了24.1∶1的宽带阻抗匹配。DOI：10.16652/j.issn.1004‐373x.2023.14.001引用格式：李想，曹建银，姚晨阳，等.小型化超宽带叶型微带单极子天线设计[J].现代电子技术，2023，46（14）：1‐6.小型化超宽带叶型微带单极子天线设计李想1，3，曹建银2，姚晨阳2，3，丁振东2，王昊2，3，陶诗飞2（1.电磁空间认知与智能控制技术实验室，北京100191；2.南京理工大学，江苏南京210094；3.南湖实验室，浙江嘉兴314002）摘要：针对目前超宽带（UWB）微带单极子天线带宽较窄以及尺寸较大等缺点，文中提出一种基于共面波导（CPW）馈电的小型化超宽带微带单极子天线。该天线由叶型的辐射贴片（其上挖去3个圆形贴片）、梯形地板和环形三叉戟共面馈电组成，可实现1~18GHz的超宽带频率覆盖。使用HFSS软件对天线的结构和尺寸进行分析，得出最终的天线尺寸仅为40mm×75mm×0.5mm。利用矢量网络分析仪进行测试，结果表明，所设计的天线具有179%的相对带宽，在1~18GHz的工作频段内阻抗匹配良好，并且具有良好的辐射性能；且该天线的工作频率能够实现L波段、S波段、C波段、X波段以及Ku波段的多个频率覆盖，具有超宽带的优良性能。关键词：超宽带天线；微带单极子天线；小型化天线；共面波导馈电；天线结构；矢量网络分析仪中图分类号：TN821+.3‐34文献标识码：A文章编号：1004‐373X（2023）14‐0001‐06DesignofminiaturizedUWBleaf⁃shapedmicrostripmonopoleantennaLIXiang1,3,CAOJianyin2,YAOChenyang2,3,DINGZhendong2,WANGHao2,3,TAOShifei2(boratoryofElectromagneticSpaceCognitionandIntelligentControl,Beijing100191,China;2.NanjingUniversityofScienceandTechnology,Nanjing210094,China;3.NanhuLaboratory,Jiaxing314002,China)Abstract：Inallusiontotheshortcomingsoftheultra‐wideband(UWB)microstripmonopoleantennaswithnarrowbandwidth,largesize,etc.,aminiaturizedUWBmicrostripmonopoleantennabasedoncoplanarwaveguide(CPW)feedisproposed.Thisantennaiscomposedofaleaf‐shapedradiationpatch(inwhichthreecircularpatchesaredugout),atrapezoidfloorandanannulartridentcoplanarfeed,whichcanbeusedtorealizetheUWBfrequencycoverageof1~18GHz.ThestructureandsizeoftheantennaareanalyzedwithHFSSsoftware,andthefinalantennasizeofonly40mm×75mm×0.5mmisgot.Thetestingresultsofthenetworkvectoranalyzerindicatethatthedesignedantennahasarelativebandwidthof179%,goodimpedancematchingintheoperatingfrequencyrangeof1~18GHz,andgoodradiationperformance;theworkingfrequencyoftheantennacanrealizemulti‐frequencycoverageofLband,Sband,Cband,XbandandKuband,andthesystemhasexcellentUWBperformance.Keywords：ultra‐widebandantenna;microstripmonopoleantenna;miniaturizedantenna;coplanarwareguidefeed;antennastructure;vecternetworkanalyzer收稿日期：2022‐11‐22修回日期：2022‐12‐29基金项目：国家重点研发计划资助项目（2021YFB3502500）；国家重点实验室基金项目（CEMEE2022K0102B）1Copyright©博看网. All Rights Reserved. 现代电子技术2023年第46卷在圆形贴片上进行切边和加圆处理[11]，或者将分形结构与椭圆结构结合[12]，也能够增加谐振，拓展带宽。文献[13]中提出了一种基于笛卡尔圆定理的圆分形超宽带天线，阻抗带宽为115.6%。在馈电上采用低损耗的共面波导渐变馈电[14]，并结合梯形地板和三叉戟共面馈电的结构[15]，能实现带宽的扩展。此外，缺陷结构也能够提升单极子天线的带宽[16]。基于特征模理论可以快速进行超宽带单极子天线的设计[17]。本文基于叶型的单极子天线[18]，设计了一款基于FR4介质基板（相对介电常数为4.4，损耗角正切值为0.02）的超宽带单极子天线。叶型辐射贴片中去除了3个圆形结构，进一步增加了谐振模式，实现了小型化设计。该天线的馈电部分采用了圆形三叉戟结构与辐射贴片连接，馈电部分采用了渐变共面波导实现宽带匹配。经HFSS仿真，该天线的工作带宽为1~18GHz，带内增益稳定性高，具有尺寸小、集成度高，满足天线设备小型化要求的特性。1共面波导基本特性共面波导是指所有导体均匀位于同一平面，支持TEM波的传播，其至槽线是一种平面转接，它具有低色散性，其在安装集成有源或无源集总参数元件容易实现。在分析共面波导基本特性分析时，一般是用准静态方法和保角变换法。如图1所示，在横截面结构的电场分布中，一般是偶模和奇模两个主要模式。由于奇模损耗大，更不能在同轴线中传输，因此一般只考虑偶模传输。图1共面波导的横截面结构共面波导的特性阻抗可由保角变换法求得：Z0=Z01εe（1）εe=εr+12ìíîtanéëêêùûúú0.775ln()hd+1.75+}kd[]0.04-0.7k+0.01()1-0.1εr()0.25+k（2）式中：k=ww+2d；Z01是εe=1时共面波导的特性阻抗。Z01表示为：Z01=14cε0⋅K′(k)K(k)（3）式中：c为真空中光速；ε0为空气中介电常数；K（k）表示第一类完全椭圆函数；K′()k=K()k′，k′=1-k2。K(k)K′(k)=ìíîïïïïïï1πln()21+k′1-k′-11πln()21+k1-k（4）理论与实验表明，共面波导特性阻抗与基层厚度关系不大。实际设计中，基层厚度为槽宽度的1~2倍较为合理。因此，εe可近似为：εe=εr+12（5）其谐振频率为：f=c2εréëêêêêùûúúúú()mwg2+()nlg20.5（6）式中：wg和lg分别为共面波导的宽和长；m和n为谐振模式因子。2天线结构设计天线结构示意图如图2所示，该天线以FR4环氧板为介质基板，厚度为0.5mm，天线尺寸为40mm×75mm×0.5mm。天线的共面波导馈电接口连接部分为50Ω。该天线的辐射贴片部分为尖叶型，底部为半圆。在叶型贴片中，去掉3个大小不等的圆，通过控制圆的半径尺寸，拓展低频的带宽。为了拓展馈电的带宽，采用共面波导渐变馈电结构，在馈线接口处增加三叉戟馈线结构，优化高频的匹配。图2单极子天线结构示意图本天线采用HFSS软件进行参数的仿真和优化，得到了天线的最佳设计尺寸，具体尺寸参数如表1所示。2
超宽带MIMO天线与电磁偶极子天线研究
超宽带MIMO天线与电磁偶极子天线研究
一、本文概述
随着无线通信技术的快速发展，MIMO（多输入多输出）天线和电磁偶极子天线在无线通信系统中扮演着越来越重要的角色。特别是在超宽带（UWB）通信系统中，这些天线的设计和优化成为了研究的热点。本文旨在深入研究超宽带MIMO天线与电磁偶极子天线的相关理论、设计方法和性能分析，为无线通信系统的优化和发展提供理论支持和实践指导。
本文首先介绍了超宽带MIMO天线和电磁偶极子天线的基本原理和特性，包括天线的辐射特性、增益、方向性、带宽等关键参数。接着，文章对超宽带MIMO天线的设计和优化进行了详细的分析，包括天线阵列的布局、馈电网络的设计、阻抗匹配等方面。同时，本文还探讨了电磁偶极子天线的设计方法，包括天线结构的选择、材料的选择、频率调谐等。
在性能分析方面，本文采用了多种仿真软件对超宽带MIMO天线和电磁偶极子天线的性能进行了仿真分析，包括天线的回波损耗、增益、方向图等关键指标。通过对比不同设计方案和参数调整，文章深入探讨了天线性能优化的方法和策略。
本文总结了超宽带MIMO天线和电磁偶极子天线的研究现状和发展趋势，并对未来研究方向进行了展望。本文的研究成果不仅为无线通信系统的优化和发展提供了理论支持和实践指导，同时也为相关领域的研究人员和技术人员提供了有益的参考和借鉴。
二、超宽带MIMO天线技术
随着无线通信技术的飞速发展，超宽带（Ultra-Wideband, UWB）技术以其高数据传输速率、低能耗和抗干扰能力强等特点，在短距离无线通信中得到了广泛应用。多输入多输出（Multiple-Input
Multiple-Output, MIMO）技术作为一种有效的空间复用和分集技术，可以显著提高无线通信系统的频谱效率和可靠性。因此，将UWB技术与MIMO技术相结合，形成超宽带MIMO天线，成为了当前天线技术研究的热点之一。
超宽带MIMO天线的设计关键在于如何在保证天线宽带性能的同时，实现多天线之间的低耦合、高隔离度以及良好的方向性。这需要对天线的结构、材料、馈电方式等多个方面进行优化设计。目前，研究者们已经提出了多种超宽带MIMO天线的设计方案，如基于共面波导（Coplanar Waveguide, CPW）的MIMO天线、基于基片集成波导（Substrate Integrated Waveguide,SIW）的MIMO天线等。这些天线设计方案各有优劣，需要根据实际应用场景进行选择。
uwb天线原理
uwb天线原理
UWB（Ultra-Wideband）天线原理
UWB（Ultra-Wideband）是指超宽带技术，是一种具有极宽频带的无线通信技术。UWB天线的设计原理是为了实现对信号的高效传输和接收。本文将介绍UWB天线的工作原理以及其在通信领域的应用。
我们需要了解UWB天线的频谱特性。UWB天线的特点是其工作频带非常宽广，通常覆盖几个GHz到几十GHz的频段。这种宽带特性使得UWB天线能够传输和接收多个频段的信号，从而实现高速数据传输和高质量的通信。
UWB天线的工作原理主要基于电磁波的辐射和接收。当电流通过UWB天线时，会产生电磁波的辐射。UWB天线通常采用宽带振子（如螺旋线振子）作为辐射元件，通过合理的设计和调整，可以实现对不同频段的电磁波的辐射。
在接收方面，UWB天线通过接收电磁波的能量来实现信号的接收。当电磁波经过UWB天线时，会激励天线上的振子并产生电流。通过合适的调节和设计，UWB天线能够实现对不同频段信号的接收，从而实现信号的解调和数据的恢复。
UWB天线的设计需要考虑多种因素，如频率响应、辐射模式、天线增益等。为了实现高效的信号传输和接收，UWB天线通常采用宽带和宽角度的辐射模式，以覆盖更广泛的信号范围。此外，天线的增益也是一个重要的参数，它决定了天线的接收和传输能力。
UWB天线在通信领域有着广泛的应用。由于其宽带特性和高速数据传输能力，UWB天线被广泛应用于高速无线通信、雷达系统、定位和导航系统等领域。例如，UWB天线可以用于实现高速无线传输，如对于高清视频的无线传输、无线虚拟现实设备的连接等。此外，UWB天线还可以用于实现精准的定位和导航，如室内定位系统、车辆导航系统等。
UWB天线是一种具有极宽带特性的天线，其工作原理基于电磁波的辐射和接收。通过合理的设计和调节，UWB天线可以实现对多个频段的信号的传输和接收。UWB天线在通信领域有着广泛的应用前景，可以实现高速数据传输和精准的定位导航。随着无线通信技术的不断发展，UWB天线将会在更多的领域发挥重要作用。
超宽带天线
超宽带天线研究报告
一、 背景
1.1 超宽带(UWB——Ultra Wide Band)介绍
超宽带技术[1-3]的最初形式为脉冲无线通信，起源于20世纪40年代，从其出现到20世纪90年代之前，UWB技术主要作为军事技术在雷达和低截获率、低侦侧率等通信设备中使用。近年来，随着微电子器件的技术和工艺的提高，UWB技术开始应用于民用领域。超宽带通信是一种不用载波，而通过对具有很陡上升和下降时间的脉冲进行调制(通常，脉冲宽度在0.20-1.5ns之间)的一种通信，也称为脉冲无线电(Impulse Radio).时域(Time Domain)或无载波(Carrier Free)通信。它具有GHz量级的带宽，并因其发射能量相当小，因此可能在不占用现在已经拥挤不堪频率资源的情况下带来一种全新的语音及数据通信方式。
超宽带要求相对带宽[4]比高出20%或者绝对带宽大于0.5GHz，其传输速率可超过100Mbps，具有这样特性的系统称为UWB系统。
图1.1 超宽带频谱图
UWB由于占有带宽达到数GHz，即使传送路径特性良好也会产生失真，但其具有以下的优点，使得UWB仍然倍受重视[2]。
1、抗干扰性能强：UWB采用跳时扩频信号，系统具有较大的处理增益，在发射时将微弱的无线电脉冲信号分散在宽阔的频带中，输出功率甚至低于普通设备产生的噪声。接收时将信号能量还原出来，在解扩过程中产生扩频增益，因此，在同等码速条件下，UWB具有更强的抗干扰性。
2、传输速率高：UWB的数据速率可以达到几十Mbps到几百Mbps.
3、带宽极宽：UWB使用的带宽在1GHz以上。超宽带系统容量大，并目可以和目前的窄带通信系统同时工作而互不干扰。
4、消耗电能小：通常情况下，尤线通信系统在通信时需要联系发剔载波，因此，要消耗一定电能。而UWB不使用载波，只是发出瞬时脉冲电波，则只在需要时才发送脉冲电波，所以消耗电能小。
5、保密性好：UWB保密性能表现在两方面:一方面是采用跳时扩频，接收机只有己知发送端扩频码时才能解出发射数据:另一方面是系统的发射功率谱密度极低，用传统的接收机无法接收。
UWB天线的简介
超宽带及其应用
超宽带技术的最初形式为脉冲无线通信，起源于20世纪40年代，从其出现到20世纪90年代之前，UWB技术主要作为军事技术在雷达和低截获率、低侦侧率等通信设备中使用。近年来，随着微电子器件的技术和工艺的提高，UWB技术开始应用于民用领域。超宽带通信是一种不用载波，而通过对具有很陡上升和下降时间的脉冲进行调制(通常，脉冲宽度在0.20-1.5ns之间)的一种通信，也称为脉冲无线电(Impulse Radio).时域(Time Domain)或无载波(Carrier Free)通信。它具有GHz量级的带宽，并因其发射能量相当小，因此可能在不占用现在已经拥挤不堪频率资源的情况下带来一种全新的语音及数据通信方式。
超宽带要求相对带宽[4]比高出20%或者绝对带宽大于0.5GHz，其传输速率可超过100Mbps，具有这样特性的系统称为UWB系统。
图1.1 超宽带频谱图
UWB由于占有带宽达到数GHz，即使传送路径特性良好也会产生失真，但其具有以下的优点，使得UWB仍然倍受重视。
1、 抗干扰性能强：UWB采用跳时扩频信号，系统具有较大的处理增益，在发射时将微弱的无线电脉冲信号分散在宽阔的频带中，输出功率甚至低于普通设备产生的噪声。接收时将信号能量还原出来，在解扩过程中产生扩频增益，因此，在同等码速条件下，UWB具有更强的抗干扰性。
2、 传输速率高：UWB的数据速率可以达到几十Mbps到几百Mbps.
3、 带宽极宽：UWB使用的带宽在1GHz以上。超宽带系统容量大，并目可以和目前的窄带通信系统同时工作而互不干扰。
4、 消耗电能小：通常情况下，尤线通信系统在通信时需要联系发剔载波，因此，要消耗一定电能。而UWB不使用载波，只是发出瞬时脉冲电波，则只在需要时才发送脉冲电波，所以消耗电能小。
5、 保密性好：UWB保密性能表现在两方面:一方面是采用跳时扩频，接收机只有己知发送端扩频码时才能解出发射数据:另一方面是系统的发射功率谱密度极低，用传统的接收机无法接收。
uwb天线的基础知识及应用场景
UWB天线的基础知识及应用场景
随着无线通信技术的不断发展，UWB（Ultra Wideband，超宽带）技术逐渐受到了人们的关注。UWB天线作为UWB技术的重要组成部分，具有独特的特性和广泛的应用场景。本文将从UWB天线的基础知识入手，介绍其工作原理、设计要点以及应用场景，希望能为读者对UWB天线有一个更全面的了解。
一、UWB天线的工作原理
1. UWB天线概述
UWB天线是一种能够实现超宽频带通信的天线。在UWB通信中，信号的带宽通常是射频频段的20或更大，这就要求天线在宽频带范围内具有均匀的频率响应和高效的辐射特性。
2. UWB天线的发展历程
UWB天线最早是在雷达系统中应用，在20世纪90年代后期逐渐应用于通信系统。由于其宽频带特性和高速数据传输能力，UWB技术被认为是未来无线通信的重要发展方向。
3. UWB天线的工作原理
UWB天线的工作原理主要是利用其特殊的结构和材料来实现对超宽频带信号的辐射和接收。相比传统窄带天线，UWB天线需要考虑更多的频率响应、辐射效率和阻抗匹配等问题。
二、UWB天线的设计要点
1. UWB天线的结构
UWB天线的结构多种多样，常见的有螺旋天线、宽缝天线、双极子天线等。不同结构的UWB天线在频率响应、辐射特性和阻抗匹配上有各自特点。
2. UWB天线的频率响应
由于信号的超宽频带特性，UWB天线需要具有较为均匀的频率响应，以保证在整个通信频段内都能获得良好的信号传输效果。
3. UWB天线的辐射特性
UWB天线的辐射特性对于通信系统中的信号传输距离、穿透能力、抗干扰能力等都有着重要影响，因此需要通过合理的设计和优化来实现良好的辐射特性。
三、UWB天线的应用场景
1. 无线通信系统
UWB天线在无线通信系统中得到了广泛的应用，包括室内定位、室内通信、传感器网络等领域。由于其超宽频带特性，UWB天线能够实现更高的数据传输速率和更稳定的通信质量。
2. 雷达系统 UWB天线在雷达系统中也具有重要的应用价值，能够实现对目标的高精度检测和跟踪。其超宽频带特性和辐射特性使得UWB天线在雷达系统中能够获得更好的探测性能。
