聚乙烯醇的性质
.
. 预混液的量和你要做的固含量有关，一般只用调节预混液的水含量来控制固含量，其他单体、交联剂、分散剂、粉体质量什么的量都不用动。AM一般按预混液质量分数算，分散剂按粉体质量分数算，固含量就是粉体占粉体+预混液体积的分数。一般10wt或15wt%AM，0.几wt%分散剂，记得调节PH，固含量50vol%以上。引发剂和催化剂应该是根据AM和MBAM的量算，这几个都是固定值，一般只调节水就可以了
先由单体、交联剂以及分散剂与去离子水（或其他）配制成预混液，预混液配置好后通常会调节PH值，之后再加入粉料进行球磨，若干小时候取出，抽真空，加入引发剂和催化剂，最后注模，希望有所帮助。
一、聚乙烯醇的性质
1、基本物理及化学性质聚乙烯醇（Polyvinyl Alcohol，缩写PVA），分子式为[C2H4O]n，结构式为，是水溶性高分子树脂。白色片状、絮状或粉末状固体，无味，无毒，但其粉末吸入会对人体产生刺激。相对密度(25℃／4℃)1．27～1．31(固体)、1．02(10％溶液。
玻璃化温度：75～85℃，引燃温度(℃)：410(粉末)。
聚乙烯醇分子中存在两种化学结构：
（2）1，2——乙二醇结构
图1为聚乙烯醇薄膜的红外光谱，为聚乙烯醇薄膜的红外光谱，图中标明了几个主要键和基团特征频率变化情况。图中3587 cm–1处的强吸收峰对应于二级羟基σ键的振动，2950 cm–1处的吸收对应于C–H2σ键的振动，1652cm–1处的强吸收属于残留的聚醋酸乙烯酯结构中C＝O键的伸缩振动，1320 cm–1附近的强吸收对应于C–H键和O–H键共同作用的σ键的变形振动。2．聚乙烯醇的醇解及溶解性能聚乙烯醇的醇解度（摩尔分数）通常有三种，即78%、88%和98%。完全醇解的聚乙烯醇的醇解度为98%～100%；而部分醇解的聚乙烯的醇解度通常为87%～89%；78%的则为低醇解度聚乙烯醇。我国聚乙烯醇牌号命名是取聚合度的千、百位数放在牌号的前两位，把醇解度的百分数放在牌号的后两位，如1799，即聚合度为1700，醇解度为99%，完全醇解的聚乙烯醇。 .
. 溶于水，为了完全溶解一般需加热到65～75℃。不溶于汽油、煤油、植物油、苯、甲苯、二氯乙烷、四氯化碳、丙酮、醋酸乙酯、甲醇、乙二醇等。微溶于二甲基亚砜。120～l50℃可溶于甘油．但冷至室温时成为胶冻。一般说来，聚合度增大，相同浓度水溶液的粘度增大，但在水中的溶解度下降。醇解度增大，在冷水中的溶解度下降，在热水中的溶解度提高。一般规律，对PVA溶解性的影响，醇解度大于聚合度。醇解度87%～89%的产品水溶性最好，不管是在冷水中还是在热水中它都能很快地溶解；醇解度为99%及以上的聚乙烯醇只溶于95℃以上的热水中。随着聚合度的增大，水溶液表面生成的皮膜强度都要增大。PVA溶解过程是分阶段进行的，即：亲和润湿一溶胀一无限溶胀一溶解。
3、聚乙烯醇的热稳定性能及其分解产物
在空气中，将聚乙烯醇加热至100℃以上，它就会慢慢地变色、脆化；在150℃以上，会充分软化而熔融；加热至160℃以上，颜色会变得很深；在170℃以上，颜色更深；加热至220℃以上，聚乙烯醇很快分解，生成醋酸、乙醛、丁烯醇和水；至250℃以上来不及分解的聚乙烯醇则变成含有共轭双键的聚合物。聚乙烯醇的分解速度受加热温度、保温时间及气氛中的氧含量和分解物的蒸汽压等因素的影响。在空气中，聚乙烯醇开始分解的温度为230℃左右，而在氧气中却为180℃。气氛中氧含量过低，开始分解的温度会增高。聚乙烯醇由于规格、品种不同，两种化学结构所占的比例不同，开始分解温度和分解曲线也有一定的差异，其开始分解的温度差异可达80℃左右。PVA分解反应式如下：(CH2CHOH)n+O2→CH3COOH+CH3CHO+CH3CH=CHCHO+H2O分解后生成的水形成过热水蒸气。生成的醋酸、乙醛和丁烯醛也是过热蒸汽。它们是否燃烧，视窑炉内的温度、氧含量等情况而定。乙醛蒸气在空气中自然点为156℃，分解后遇到空气中的氧气会燃烧，生成CO2和过热水蒸汽。其燃烧热为1164.8J/mol。丁烯醛燃点8℃，燃烧同样生成CO2和过热水蒸汽，燃烧热3239.5J/mol。醋酸自燃点为454℃，其过热蒸汽是否燃烧视混合气体中氧含量高低及有无名火而定。若无明火，则在454℃以上、氧含量21%左右才会燃烧，燃烧热876.1J/mol
.
. 聚乙烯醇薄膜的DSC曲线如图2所示。一般说来，聚乙烯醇的玻璃化转变点依测量条件而异，受热历程的影响较大。由于聚乙烯醇分子侧链较强的极性形 图2聚乙烯醇薄膜的DSC曲线 成分子间或分子内的结合，从而导致主链的旋转运动被束缚的转变点温度约为–15℃，这一温度点又叫第一转变点温度。而在此之后，非晶区的侧链间的键合在一定程度上得到减弱。
在聚乙烯醇DSC曲线中，264℃处的吸热峰需特别注意，因为该温度对应于聚乙烯醇的分解吸热。聚乙烯醇的分解速度受加热温度、保温时间及气氛中的氧含量和分解物的蒸汽压等因素的影响较为显著。
3、聚乙烯醇的使用及储存聚乙烯醇水溶液的制备方法如下： 将一定量聚乙烯醇分散于常温去离子水中，在烘箱内于80℃浸泡2 h左右，并适当搅拌，使其充分溶胀、分散。然后逐步升温并磁力搅拌直至完全溶解，搅拌速度为60～100
r/min。为了避免剧烈发泡，限制升温速度不超过150℃/h。聚乙烯醇完全溶解后，边搅拌边冷却，直至常温，补加去离子水至计算量并搅拌均匀得8%（质量分数）溶液，于40℃过120目筛，密封贮存备用。聚乙烯醇的醇解度不同，其溶解的温度和保温时间也不同。一般说来，完全醇解的聚乙烯醇的溶解温度为95～100℃，保温时间为2～2.5h；醇解度为87%～89%的聚乙烯醇溶解温度为65～85℃，保温时间为0.5～1.0h，过高的溶解温度可能会产生不良影响。 聚乙烯醇是否已完全溶解，仅用肉眼观察是无法判断的，必须进行检验。检验方法是：取少量溶液，加入1～2滴碘液，并适当摇动，然后进行观察。对完全醇解聚乙烯醇而言，若出现兰紫色团粒状透明体，对部分醇解聚乙烯醇而言，若出现红紫色团粒状透明体，则说明尚未完全溶解。若色泽能均匀扩散，说明已完全溶解。聚乙烯醇完全溶解后，边搅拌边冷却，直至常温，并补加水至计算量并搅拌均匀为止。再过60目筛，贮存备用。聚乙烯醇水溶液长期存放，溶液中的水会腐败，若加入0.01%～0.05%（以PVA为基准）的甲醛、水杨酸，则可以防腐。完全醇解聚乙烯醇水溶液的粘度随存放时间的延长而上升，若存放时间过长或贮存温度过低，甚至会产生凝胶化。为了使其粘度稳定，除保持其温度在常温外，还可向溶液中加入5%～10%（以PVA为基准）的硫氰酸胺或苯酚丁醇。
一般说来，聚合度增大，相同浓度的水溶液的粘度明显增高：醇解度增大，相同浓度的水溶液的粘度稍有增高；同一牌号聚乙烯醇的浓度增大，粘度增大；贮存温度升高，水溶液粘度降低；完全醇解聚乙烯醇的水溶液的粘度随存放时间的延长而升高；部分醇解聚乙烯醇的水溶液的粘度基本上不随时间的延长而变化。聚合度越高，浓度越高，聚乙烯醇水溶液的粘度稳定性就越差。适当延长溶解时间或加强搅拌，均能提高其水溶液的粘度稳定性。
储存注意事项：储存于阴凉、通风的库房。远离火种、热源。应与氧化剂分开存放，切忌混储。配备相应品种和数量的消防器材。储区应备有合适的材料收容泄漏物。 .
.
聚乙烯醇的应用(3篇)
第1篇
聚乙烯醇的应用
摘要：聚乙烯醇（PVA）是一种重要的合成高分子材料，具有优良的物理化学性能，广泛应用于各个领域。本文介绍了聚乙烯醇的合成方法、结构特点、性质及其在各个领域的应用，旨在为聚乙烯醇的研究和开发提供参考。
关键词：聚乙烯醇；合成；结构；性质；应用
一、引言
聚乙烯醇（PVA）是一种具有广泛用途的高分子材料，是由聚乙烯醇单体通过醇解反应得到的。聚乙烯醇具有良好的溶解性、成膜性、生物相容性、可生物降解性等特性，因此在纺织、化工、医药、食品、建筑、环保等领域具有广泛的应用。本文将详细介绍聚乙烯醇的合成方法、结构特点、性质及其在各个领域的应用。
二、聚乙烯醇的合成方法
1. 醇解法：醇解法是聚乙烯醇合成的主要方法，通过将聚乙烯醇单体与醇解剂（如氢氧化钠、氢氧化钾等）反应，生成聚乙烯醇。
2. 烯醇聚合法：烯醇聚合法是另一种合成聚乙烯醇的方法，通过将聚乙烯醇单体在催化剂的作用下进行聚合反应，生成聚乙烯醇。
三、聚乙烯醇的结构特点
1. 聚乙烯醇分子链上含有大量的羟基，使其具有良好的溶解性和成膜性。
2. 聚乙烯醇分子链的长度、分子量及其分布对聚乙烯醇的性能有较大影响。
3. 聚乙烯醇分子链的结晶度较低，有利于其在不同领域的应用。
四、聚乙烯醇的性质
1. 溶解性：聚乙烯醇具有良好的溶解性，可在水、醇、酮等溶剂中溶解。
2. 成膜性：聚乙烯醇具有良好的成膜性，可制备薄膜、纤维等。
3. 生物相容性：聚乙烯醇具有良好的生物相容性，可应用于医用材料。
4. 可生物降解性：聚乙烯醇可生物降解，具有良好的环保性能。
5. 耐热性：聚乙烯醇具有一定的耐热性，可在一定温度下使用。 6. 耐化学性：聚乙烯醇具有良好的耐化学性，可应用于化工领域。
五、聚乙烯醇的应用
1. 纺织领域：聚乙烯醇可用于制备纤维、薄膜、非织造布等，具有良好的柔软性、透气性、保暖性。
2. 化工领域：聚乙烯醇可用于制备胶粘剂、涂料、水处理剂等，具有良好的粘接性、耐水性、耐腐蚀性。
丙二醇和聚乙烯醇

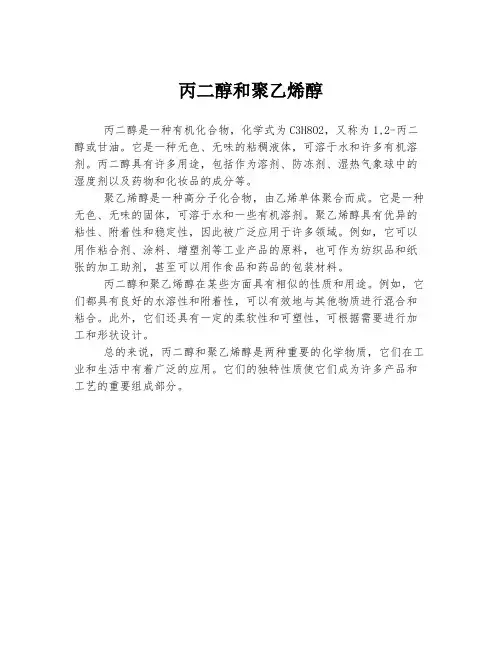

丙二醇和聚乙烯醇
丙二醇是一种有机化合物，化学式为C3H8O2，又称为1,2-丙二醇或甘油。它是一种无色、无味的粘稠液体，可溶于水和许多有机溶剂。丙二醇具有许多用途，包括作为溶剂、防冻剂、湿热气象球中的湿度剂以及药物和化妆品的成分等。
聚乙烯醇是一种高分子化合物，由乙烯单体聚合而成。它是一种无色、无味的固体，可溶于水和一些有机溶剂。聚乙烯醇具有优异的粘性、附着性和稳定性，因此被广泛应用于许多领域。例如，它可以用作粘合剂、涂料、增塑剂等工业产品的原料，也可作为纺织品和纸张的加工助剂，甚至可以用作食品和药品的包装材料。
丙二醇和聚乙烯醇在某些方面具有相似的性质和用途。例如，它们都具有良好的水溶性和附着性，可以有效地与其他物质进行混合和粘合。此外，它们还具有一定的柔软性和可塑性，可根据需要进行加工和形状设计。
总的来说，丙二醇和聚乙烯醇是两种重要的化学物质，它们在工业和生活中有着广泛的应用。它们的独特性质使它们成为许多产品和工艺的重要组成部分。
聚乙烯醇124型分子量
聚乙烯醇124型分子量
引言
聚乙烯醇（PolyvinylAlcohol，简称PVA）是一种重要的合成树脂，具有良好的可溶性和附着性，广泛应用于纺织、造纸、建筑、医药等领域。聚乙烯醇根据其不同的分子量可以分为多个型号，其中124型分子量是其中之一。本文将就聚乙烯醇124型分子量进行介绍，包括其基本性质、制备方法、应用领域等。
1. 聚乙烯醇124型分子量的基本性质
聚乙烯醇124型分子量具有以下的基本性质：
分子量1.：聚乙烯醇124型的分子量一般在20,000至30,000之间，分子量较低，具有较高的水溶性。
溶解度2.：聚乙烯醇124型在水中具有良好的溶解性，可以形成透明的胶状物质。
热稳定性3.：聚乙烯醇124型在高温下会分解，因此在加工过程中需要注意控制温度。
机械性能4.：聚乙烯醇124型的机械性能相对较差，具有较低的拉伸强度和抗撕裂性能。
2. 聚乙烯醇124型分子量的制备方法
聚乙烯醇124型分子量的制备方法主要包括以下几种：
聚合法1.：通过乙烯醇单体的聚合反应得到聚乙烯醇，再通过合适的分子量调控方法得到124型分子量的产物。
水解法2.：将聚乙烯醚等聚合物经过一定条件的水解得到聚乙烯醇，再通过分子量调控方法制备出124型分子量的产物。
降解法3.：将高分子量的聚乙烯醇经过一系列的降解处理，得到目标分子量为124的产物。 3. 聚乙烯醇124型分子量的应用领域
聚乙烯醇124型分子量由于其特定的性质，在许多领域都有广泛的应用，主要包括以下几个方面：
纺织领域1.：聚乙烯醇124型可以作为纺织品的粘合剂，提高纤维的强度和耐久性。
造纸领域2.：聚乙烯醇124型可以用作造纸过程中的助剂，提高纸张的强度和柔韧性。
建筑领域3.：聚乙烯醇124型可以作为水泥和其他建筑材料的外加剂，提高其粘附力和耐水性。
医药领域4.：聚乙烯醇124型可以用作制备药物包衣剂、医疗敷料等医药材料，具有良好的生物相容性和溶解性。
聚乙烯醇结构
- 1 - 聚乙烯醇结构
聚乙烯醇（PolyvinylAlcohol，PVA）是一种重要的合成高分子材料，其结构与性质的研究一直是化学和材料科学领域的热点。本文将从聚乙烯醇的结构、制备和性质三个方面进行探讨。
一、聚乙烯醇的结构
聚乙烯醇是由乙烯基醇单体（C2H4O）n聚合而成的高分子化合物，其化学式为（C2H4O）n。聚乙烯醇分子中含有大量的羟基（-OH）官能团，它们以氢键相互作用形成互相交错的晶格结构，从而赋予聚乙烯醇许多独特的性质。
聚乙烯醇的分子量范围很广，一般为1000~200000之间。聚乙烯醇的结构可以分为两种形式：晶态和非晶态。晶态聚乙烯醇的结构呈现出规则的晶格结构，而非晶态聚乙烯醇的结构则呈现出无规则的结构。
二、聚乙烯醇的制备
聚乙烯醇的制备方法有多种，常见的有以下几种：
1. 水解聚乙烯醇醋酸酯法
该方法是将聚乙烯醇醋酸酯加入水中，经过水解反应得到聚乙烯醇。该方法制备出的聚乙烯醇质量较高，但需要较长时间的反应，且需要使用酸催化剂。
2. 乙烯醇水解法
该方法是将乙烯醇加入水中，在酸催化下进行水解反应得到聚乙烯醇。该方法制备出的聚乙烯醇质量较高，但需要使用酸催化剂。 - 2 - 3. 乙烯氧化法
该方法是将乙烯氧化为环氧乙烷，再将环氧乙烷加入水中，在碱催化下进行水解反应得到聚乙烯醇。该方法制备出的聚乙烯醇质量较高，但需要使用碱催化剂。
三、聚乙烯醇的性质
聚乙烯醇具有许多优良的性质，如可溶性、亲水性、生物相容性和生物可降解性等。以下将对其性质进行详细介绍：
1. 可溶性
聚乙烯醇在水中具有良好的可溶性，可以形成透明的粘稠溶液。随着聚乙烯醇分子量的增大，其溶解度逐渐降低。
2. 亲水性
聚乙烯醇具有良好的亲水性，可以吸附水分子形成水合物。这种水合物的形成可以增加聚乙烯醇的黏度和强度。
聚乙烯醇 醇解度
聚乙烯醇醇解度
介绍
聚乙烯醇（Polyvinyl Alcohol，简称PVA）是一种重要的合成高分子材料，由乙烯醇单体聚合而成。PVA在溶解度方面具有独特的性质，其溶解度与浓度、溶剂种类、温度以及分子量等因素密切相关。了解聚乙烯醇的醇解度，对于理解其在工业与实验室中的应用至关重要。
1. PVA的溶解特性
聚乙烯醇为水溶性高分子材料，可以在水中形成胶态溶液。其溶解性主要取决于以下几个因素：
1.1 PVA浓度
PVA溶解度随着浓度的增加而增加。通常情况下，较高浓度的PVA能够形成较粘稠的溶液。当PVA浓度较低时，其溶液呈现低黏度，并且易于与其他溶剂混合。
1.2 溶剂种类
PVA在水中具有较好的溶解性，但在有机溶剂中溶解度较低。然而，可以通过改变溶剂的性质来增强PVA的溶解性。常用的增溶剂包括甘油、甲醇和丙酮等。添加适量的增溶剂可以显著提高PVA的溶解度。
1.3 温度
温度对PVA溶解度有着显著影响。通常情况下，随着温度的升高，PVA溶解度也会增加。这是由于温度升高可以降低分子间的相互作用力，从而有利于溶解。
2. PVA的溶解过程
PVA的溶解过程可以分为以下几个阶段： 2.1 吸水过程
在溶剂中，PVA链的端基与水或其他溶剂形成氢键。这一阶段是PVA的吸水过程，通过吸附溶剂分子，PVA开始膨胀。
2.2 分散过程
吸水后，PVA链开始进行拉伸，并逐渐与溶剂中的其他PVA链相分离。这一过程被称为分散，可以观察到PVA溶液的黏稠度增加。
2.3 交联过程
在溶液中，PVA链可能会与其他PVA链相互交联形成三维网络结构。交联的程度通常取决于PVA浓度和分子量。较高浓度和较高分子量的PVA更容易发生交联。
2.4 溶解过程
最终，随着溶剂的进一步渗透和扩散，PVA链之间的相互作用进一步减弱，形成均一的溶液。这个过程被称为溶解。
3. 影响PVA溶解度的因素
除了上述的溶解特性和溶解过程外，还有其他因素会对PVA的溶解度产生影响，其中包括：
聚乙烯醇饱和蒸气压

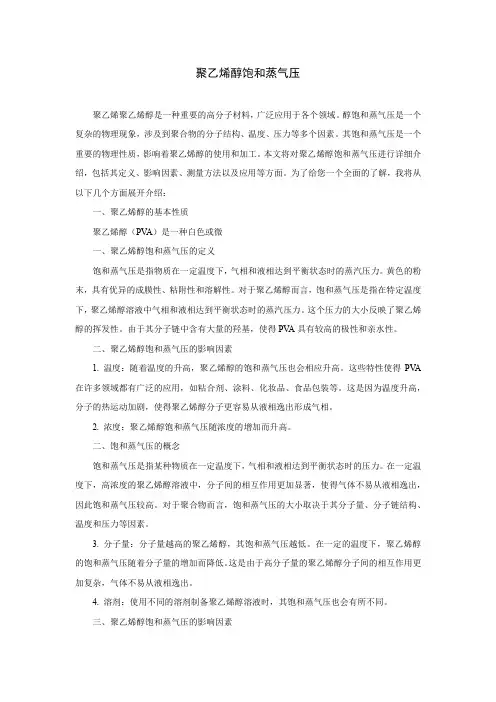

聚乙烯醇饱和蒸气压
聚乙烯聚乙烯醇是一种重要的高分子材料，广泛应用于各个领域。醇饱和蒸气压是一个复杂的物理现象，涉及到聚合物的分子结构、温度、压力等多个因素。其饱和蒸气压是一个重要的物理性质，影响着聚乙烯醇的使用和加工。本文将对聚乙烯醇饱和蒸气压进行详细介绍，包括其定义、影响因素、测量方法以及应用等方面。为了给您一个全面的了解，我将从以下几个方面展开介绍：
一、聚乙烯醇的基本性质
聚乙烯醇（PVA）是一种白色或微
一、聚乙烯醇饱和蒸气压的定义
饱和蒸气压是指物质在一定温度下，气相和液相达到平衡状态时的蒸汽压力。黄色的粉末，具有优异的成膜性、粘附性和溶解性。对于聚乙烯醇而言，饱和蒸气压是指在特定温度下，聚乙烯醇溶液中气相和液相达到平衡状态时的蒸汽压力。这个压力的大小反映了聚乙烯醇的挥发性。由于其分子链中含有大量的羟基，使得PVA具有较高的极性和亲水性。
二、聚乙烯醇饱和蒸气压的影响因素
1. 温度：随着温度的升高，聚乙烯醇的饱和蒸气压也会相应升高。这些特性使得PVA在许多领域都有广泛的应用，如粘合剂、涂料、化妆品、食品包装等。这是因为温度升高，分子的热运动加剧，使得聚乙烯醇分子更容易从液相逸出形成气相。
2. 浓度：聚乙烯醇饱和蒸气压随浓度的增加而升高。
二、饱和蒸气压的概念
饱和蒸气压是指某种物质在一定温度下，气相和液相达到平衡状态时的压力。在一定温度下，高浓度的聚乙烯醇溶液中，分子间的相互作用更加显著，使得气体不易从液相逸出，因此饱和蒸气压较高。对于聚合物而言，饱和蒸气压的大小取决于其分子量、分子链结构、温度和压力等因素。
3. 分子量：分子量越高的聚乙烯醇，其饱和蒸气压越低。在一定的温度下，聚乙烯醇的饱和蒸气压随着分子量的增加而降低。这是由于高分子量的聚乙烯醇分子间的相互作用更加复杂，气体不易从液相逸出。
4. 溶剂：使用不同的溶剂制备聚乙烯醇溶液时，其饱和蒸气压也会有所不同。
三、聚乙烯醇饱和蒸气压的影响因素 1. 温度：随着温度的升高，聚乙烯醇的饱和蒸气压也会相应增加。这主要是因为不同溶剂的挥发性不同，从而影响了聚乙烯醇饱和蒸气压的大小。这是由于温度升高会使分子热运动加剧，促进聚乙烯醇分子之间的相互作用和扩散，从而增加了气相中的分子数量。
聚乙烯醇088-20分子量
聚乙烯醇088-20分子量
摘要：
一、聚乙烯醇 088-20 分子量的概念
1.聚乙烯醇的定义
2.聚乙烯醇 088-20 的含义
二、聚乙烯醇 088-20 分子量的性质
1.物理性质
2.化学性质
三、聚乙烯醇 088-20 分子量的应用
1.工业应用
2.生活应用
四、聚乙烯醇 088-20 分子量的研究进展
1.生产技术的发展
2.应用领域的拓展
3.环保型聚乙烯醇的研究
正文：
聚乙烯醇（Polyvinyl Alcohol，简称 PVA）是一种聚合物，其 088-20
分子量表示这种聚合物中单体的平均分子量为 88,000 至 20,000。作为一种广泛应用的化工原料，聚乙烯醇在许多领域都有重要的作用。
聚乙烯醇 088-20 具有以下物理性质：白色固体颗粒，熔点约为
230℃，在水中溶解性好。化学性质方面，聚乙烯醇 088-20 具有很好的化学稳定性和热稳定性，耐酸碱、耐氧化。
聚乙烯醇 088-20 分子量的应用领域非常广泛。在工业方面，聚乙烯醇
088-20 被广泛应用于纺织、涂料、胶粘剂等行业。例如，在纺织行业中，聚乙烯醇 088-20 可以作为浆料，提高纱线的强度和耐磨性；在涂料行业中，聚乙烯醇 088-20 可以作为成膜物质，提高涂料的附着力和耐候性；在胶粘剂行业中，聚乙烯醇 088-20 可以作为粘合剂，提高产品的粘合力。
在生活应用方面，聚乙烯醇 088-20 也发挥着重要作用。例如，在食品工业中，聚乙烯醇 088-20 可以作为增稠剂、稳定剂等，改善食品的口感和稳定性；在医药领域，聚乙烯醇 088-20 可以作为片剂的粘合剂、包衣剂等，提高药物的稳定性和生物利用度。
近年来，关于聚乙烯醇 088-20 分子量在环保领域的研究取得了重要进展。研究人员通过改进生产工艺，开发出生物降解性能更好的环保型聚乙烯醇。这种新型聚乙烯醇在自然界中能较快地被微生物分解，降低了对环境的影响。
聚乙烯醇的认识了解及特性
聚⼄烯醇的认识了解及特性
聚⼄烯醇（简称PVA）是⽬前已发现的唯⼀具有⽔溶性且⽆毒的⾼聚物，别名为PVA,Poval。它是近三⼗年来发展起来的
⾼分⼦化合物，由于合成技术的不断提⾼和价格的不断下降，其⽤途⽇益⼴泛，发展速度很快。其性能介于橡胶和塑料之间，
按⽤途可分为纤维和⾮纤维两⼤⽤途。 聚⼄烯醇是⼀种⽆⾊塑胶，由聚⼄烯酯(通常为聚⼄酸⼄烯酯)受酸或碱⽔解作⽤⽽得。完全⽔解的聚⼄烯醇，仍含约5%剩
余⼄酸基在内。聚⼄烯醇的物理性质、抗⽔性及与韧化剂的混合性等与其⽔解程度有关，即与其在最终制品中的⼄酸基与氢氧
基之⽐例有关。聚⼄烯醇对于有机溶剂及⽓体皆为不透性，亦不能与之混和。除多元醇类、氨醇类以外，对能与⽔混合的多数
溶剂皆能抗耐。完全⽔解的聚⼄烯醇能溶于热⽔。⽔解程度愈低，对⽔的抗⼒愈⼤，⼊各种添加物亦能增加其抗⽔性。聚合物
粘度可通过调节其最初所⽤聚⼄烯⼄酸酯的粘度进⾏控制。 ⼲燥⽆塑性的聚⼄烯醇为有机化合物，⽩⾊⽚状、絮状或粉末状固体，⽆味，⽆污染。可在80--90℃⽔中溶解，不溶于汽
油、煤油、植物油、苯、甲苯、⼆氯⼄烷、四氯化碳、丙酮、醋酸⼄酯、甲醇、⼄⼆醇等，微溶于⼆甲基亚砜。聚⼄烯醇是重
要的化⼯原料，有良好的耐磨性，粘结⼒极强，耐油及化学药品，具有长链多元醇酯化、醚化、缩醛化等化学性质，⽤于制造
聚⼄烯醇缩醛、耐汽油管道和维尼纶合成纤维、织物处理剂、乳化剂、纸张涂层、粘合剂等。 聚⼄烯醇⽔玻璃内墙涂料⽆臭、⽆毒；聚⼄烯醇外墙绦料⽆毒、⽆味；聚⼄烯醇缩甲醛脏为⽆毒、⽆味、⽔溶性胶体，掺
⼊⽔泥可增强粘结⼒永溶性聚⼄烯醇缩甲醛涂料⽆毒、耐⽔。 近⼗⼏年来，国际市场上PVA作为粘结剂⽤品种发展很快，⽽国内这⽅⾯的发展较慢，仍以纤维使⽤为主。在这⽅⾯存在
如下问题: 国内⽣产的纤维级PVA聚合度很⾼(1700)，醇解度⼤于99%，由于其侧基—H和—OH的体积⼩，可进⼊结晶点中⽽不造成应
⼒，故PVA⼤分⼦中的羟基之间会以氢键形式相互缔合在⼀起，⼤分⼦之间排列整齐(定向度⾼)，⽔分⼦难以进⼊PVA的⼤分
聚乙烯醇分解温度
聚乙烯醇分解温度
聚乙烯醇（Polyvinyl Alcohol，PVA）是一种具有特殊结构和性质的合成高分子化合物。它具有良好的溶解性、粘附性和膜性能，广泛应用于纺织、造纸、建筑、医药等领域。然而，聚乙烯醇在实际应用过程中会受到温度的影响，特别是在高温环境下，聚乙烯醇会发生分解现象。
聚乙烯醇的分解温度是指在一定温度下，聚乙烯醇开始发生分解反应的温度。这个温度是通过对聚乙烯醇样品进行热重分析等实验方法得出的。根据实验结果，聚乙烯醇的分解温度一般在200℃左右，但具体数值会受到聚乙烯醇的分子量、结晶度、添加剂等因素的影响。
聚乙烯醇的分解温度与其分子链的稳定性密切相关。在高温下，聚乙烯醇分子链会发生断裂，导致聚乙烯醇的性能发生变化甚至完全失效。因此，在实际应用中，需要根据具体情况选择适当的温度范围来使用聚乙烯醇，以保证其良好的性能。
聚乙烯醇在高温下的分解反应主要是热解反应，即聚乙烯醇分子链中的键断裂，生成低分子量的聚乙烯醇和其他挥发性物质。这些分解产物的生成会导致聚乙烯醇的结构破坏和性能下降。
为了延缓聚乙烯醇的分解反应，可以通过添加稳定剂来提高其热稳定性。常用的稳定剂有抗氧化剂、紫外线吸收剂等。这些稳定剂能够与聚乙烯醇分子链中的自由基发生反应，抑制分解反应的进行，从而延缓聚乙烯醇的分解温度。
聚乙烯醇的分解温度还与环境气氛有关。在氧气存在的情况下，聚乙烯醇的分解反应会更加剧烈。因此，在高温环境中，应尽量避免聚乙烯醇与氧气的接触，以减缓其分解速度。
聚乙烯醇的分解温度是指在一定温度下，聚乙烯醇开始发生分解反应的温度。这个温度一般在200℃左右，但会受到聚乙烯醇的分子量、结晶度、添加剂等因素的影响。在高温环境下，聚乙烯醇会发生热解反应，导致其性能下降。为了延缓分解反应，可以通过添加稳定剂来提高聚乙烯醇的热稳定性。此外，环境气氛也会对聚乙烯醇的分解反应产生影响。在实际应用中，需要根据具体情况选择适当的温度范围来使用聚乙烯醇，以保证其良好的性能。
聚乙烯醇的分子链
聚乙烯醇的分子链
摘要：
1.聚乙烯醇的概述
2.聚乙烯醇分子链的结构特点
3.聚乙烯醇分子链的性质和应用
正文：
聚乙烯醇（PVAL）是一种聚合物，它是由乙烯醇单体经过聚合反应而成的。聚乙烯醇具有很多优良的性能，如高强度、高韧性、透明性、耐化学腐蚀性等，因此在多个领域都有广泛的应用，如包装、建筑、医药等。
聚乙烯醇的分子链是由许多乙烯醇单体连接而成的。每个乙烯醇单体分子中含有一个烯基（-CH=CH2）和一个羟基（-OH），在聚合反应中，这些单体分子的烯基和羟基会连接起来，形成聚乙烯醇分子链。聚乙烯醇分子链的结构特点是，它的主链上每隔一个碳原子，就会有一个羟基。
聚乙烯醇分子链的这种结构特点，使得它具有很多优良的性质。首先，由于分子链中含有大量的羟基，聚乙烯醇具有良好的亲水性，可以和水很好地混合。其次，聚乙烯醇分子链的结构稳定，使得它具有很好的耐化学腐蚀性和抗氧化性。此外，聚乙烯醇分子链的透明性也使得它在包装行业有广泛的应用。
总的来说，聚乙烯醇分子链的结构特点和优良性质，使得它在多个领域都有广泛的应用。
