电介质材料(压电与铁电材料1)
Guangdong Ocean University
Xiong Zhengye
压电陶瓷的特点是： 压电常数大，灵敏度高； 制造工艺成熟，可通过 合理配方和掺杂等人工 控制来达到所要求的性 能；成形工艺性也好， 成本低廉，利于广泛应 用。 压电陶瓷除有压电性外，还具有热释电性。因此它可制作热 电传感器件而用于红外探测器中。但作压电器件应用时，这会给 压电传感器造成热干扰，降低稳定性。所以，对高稳定性的传感 器，压电陶瓷的应用受到限制。 Guangdong Ocean University Xiong Zhengye
Guangdong Ocean University Xiong Zhengye
（4 ） 机械耦合系数：在压电效应中 , 其值等于转 换输出能量（如电能）与输入的能量（如机械能） 之比的平方根 ; 它是衡量压电材料机电能量转换 效率的一个重要参数。
（ 5 ） 电阻：压电材料的绝缘电阻将减少电荷泄漏 , 从而改善压电传感器的低频特性。 （ 6 ） 居里点：压电材料开始丧失压电特性的温度 称为居里点。 （7）机械品质因数：压电振子在谐振时在一周期内 贮存的机械能与损耗的机械能之比。
电介质材料 Dielectric Materials
（piezoelectric material ）
Guangdong Ocean University
Xiong Zhengye
电介质材料之压电材料
一 概述
介电体 压电体 热释电体 铁电体
Guangdong Ocean University
Xiong Zhengye
Guangdong Ocean University
Xiong Zhengye
从石英晶体谐振器的等效电 路可知，它有两个谐振频率， 即（1）当L、C、R支路发 生串联谐振时，它的等效阻 抗最小（等于R）。串联揩 振频率用fs表示，石英晶体 对于串联揩振频率fs呈纯阻 性，（2）当频率高于fs时L、 C、R支路呈感性，可与电 容C0发生并联谐振，其并联 频率用fd表示。 Guangdong Ocean University Xiong Zhengye
•
•
° °
•
•
Xiong Zhengye
•
•
等轴晶系（大于120oC） ： 晶胞常数：a=4.01A 氧离子的半径：的空隙为：4.01－2× 1.32= 1.37 钛离子的直径：2× 0.64= 1.28
Guangdong Ocean University
压电材料可以因机械变形产生电场，也可以因电场作用产 生机械变形，这种固有的机-电耦合效应使得压电材料在工程中 得到了广泛的应用。 Guangdong Ocean University Xiong Zhengye
压电晶体产生压电效应
+ + + ±
+ + -
+
+ -
+
-
+
-
未加应力
加应力产生极化， 正负电荷中心分开
当你在点燃煤气灶，热水器或打火机时，就有 一种压电陶瓷已悄悄地为你服务了一次。生产厂家 在这类压电点火装置内，藏着一块压电陶瓷，当用 户按下点火装置的弹簧时，传动装置就把压力施加 在压电陶瓷上，使它产生很高的电压，进而将电能 引向燃气的出口放电，于是，燃气就被电火花点燃 了。压电陶瓷的这种功能就叫做压电效应，压电陶 瓷就是一种常用的压电材料。
Guangdong Ocean University Xiong Zhengye
主要参数
压电材料的主要特性参数有 :
（ 1 ） 压电常数：压电常数是衡量材料压电效应强 弱的参数 , 它直接关系到压电输出的灵敏度。
（ 2 ） 弹性常数：压电材料的弹性常数、 刚度决定 着压电器件的固有频率和动态特性。 （ 3 ） 介电常数：对于一定形状、 尺寸的压电元 件 , 其固有电容与介电常数有关 ; 而固有电容又 影响着压电传感器的频率下限。
Guangdong Ocean University Xiong Zhengye
压电陶瓷
压电陶瓷是一种经极化处理后的人工多晶铁电体。所谓 “多晶”，它是由无数细微的单晶组成；所谓“铁电体”， 它具有类似铁磁材料磁畴的“电畴”结构。每个单晶形成一 单个电畴，无数单晶电畴的无规则排列，致使原始的压电陶 瓷呈现各向同性而不具有压电性。 要使之具有压电性，必须作极化处理，即在一定温度下 对其施加强直流电场，迫使“电畴”趋向外电场方向作规则 排列；极化电场去除后，趋向电畴基本保持不变，形成很强 的剩余极化，从而呈现出压电性 。
加应力不 产生极化
Xiong Zhengye
Guangdong Ocean University
在这些电介质的一定方向上施加机械力而产生变形时， 就会引起它内部正负电荷中心相对转移而产生电的极化，从 而导致其两个相对表面(极化面)上出现符号相反的束缚电荷 Q，且其电位移D(在MKS单位制中即电荷密度σ)与外应力张 量T D=d T 或 σ =d T 式中 d——压电常数矩阵。 当外力消失，又恢复不带电原状；当外力变向，电荷 极性随之而变。这种现象称为正压电效应，或简称压电效应。
它的时间稳定性好，居里点高达1200℃，在高 温、强幅射条件下，仍具有良好的压电性，且机械 性能，如机电耦合系数、介电常数、频率常数等均 保持不变。此外，它还具有良好的光电、声光效应， 因此在光电、微声和激光等器件方面都有重要应用。 被称为第二代压电晶体的代表。 不足之处是质地脆、抗机械和热冲击性差。
Guangdong Ocean University Xiong Zhengye
石英晶体
石英晶体的外形(a)天然石英晶体； 理想石英晶体坐标系 (b)人工石英晶体；(c)右旋石英晶体 理想外形
Guangdong Ocean University Xiong Zhengye
石英晶体俗称水晶，有天然和人工之分。目前 传感器中使用的均是以居里点为573℃，晶体的结构 为六角晶系的α-石英。
在压电单晶中除天然 和人工石英晶体外，锂盐 类压电和铁电单晶如铌酸 锂(LiNbO3)、钽酸锂 (LiTaO3)、锗酸锂LiGeO3) 等材料， 也已在传感器技 术中日益得到广泛应用， 其中以铌酸锂为典型代表。
Guangdong Ocean University
Xiong Zhengye
铌酸锂是一种无色或浅黄色透明铁电晶体。
Xiong Zhengye
石英晶体振荡器
石英晶体振荡器是高精度和 高稳定度的振荡器，被广泛 应用于彩电、计算机、遥控 器等各类振荡电路中，以及 通信系统中用于频率发生器、 为数据处理设备产生时钟信 号和为特定系统提供基准信 号。
Guangdong Ocean University Xiong Zhengye
Guangdong Ocean University
Xiong Zhengye
1. 基本概念
压电效应的原理是，如果对压电材料施加压力，它便会产 生电位差（称之为正压电效应），反之施加电压，则产生机械 应力（称为逆压电效应）。如果压力是一种高频震动，则产生 的就是高频电流。而高频电信号加在压电陶瓷上时，则产生高 频声信号（机械震动），这就是我们平常所说的超声波信号。 也就是说，压电陶瓷具有机械能与电能之间的转换和逆转换的 功能 。
例2：由热运动引起的自发极化
铁电体的位移性理论： 自发极化主要是由晶体中某些离子偏离了平衡位置， 使单位晶胞中出现了偶极矩，偶极矩之间的相互作用 使偏离平衡位置的离子在新的位置上稳定下来，同时 晶体结构发生了畸变。
钛酸钡的结构：钙钛矿型结构
• •
Guangdong Ocean University
Guangdong Ocean University Xiong Zhengye
Guangdong Ocean University
Xiong Zhengye
当晶体不振动时，可把它看成一个平板电容器称为静电电 容C0，它的大小与晶片的几何尺寸、电极面积有关，一般约几 个PF到几十PF。当晶体振荡时，机械振动的惯性可用电感L来 等效。一般L的值为几十mH到几百mH。晶片的弹性可用电容 C来等效，C的值很小，一般只有0.0002～0.1pF。晶片振动时 因摩擦而造成的损耗用R来等效，它的数值约为100Ω。由于晶 片的等效电感很大，而C很小，R也小，因此回路的品质因数Q 很大，可达1000～10000。加上晶片本身的谐振频率基本上只 与晶片的切割方式、几何形状、尺寸有关，而且可以做得精确， 因此利用石英谐振器组成的振荡电路可获得很高的频率稳定度。
Guangdong Ocean University Xiong Zhengye
压电材料
目前压电材料可分为三大类：
一是压电晶体(单晶)，它包括压电石英晶体和其 他压电单晶； 二是压电陶瓷(多晶半导瓷)； 三是新型压电材料， 又可分为压电半导体和有机 高分子压电材料两种。 在传感器技术中，目前国内外普遍应用的是压电 单晶中的石英晶体和压电多晶中的钛酸钡与锆钛酸铅 系列压电陶瓷。
Guangdong Ocean University
Xiong Zhengye
压电效应 (a)正压电效应；(b)压电效应的可逆性
Guangdong Ocean University
Xiong Zhengye
若对上述电介质施加电场作用时，同样会引起 电介质内部正负电荷中心的相对位移而导致电介质 产生变形，且其应变S与外电场强度E成正比： S= dt E 式中 dt——逆压电常数矩阵。 这种现象称为逆压电效应，或称电致伸缩。 可见，具有压电性的电介质(称压电材料)，能 实现机-电能量的相互转换。
铁电材料的研究热点
铁电材料的研究热点摘要：铁电材料具有优秀的电学性能，其电子元件集成度高、能耗小、响应速度快。
目前研究者将铁电材料同其它技术相结合，使新诞生的集成铁电材料性能更为优秀。
本文介绍了有压电材料、储能用铁电介质材料、有机铁电薄膜材料、多铁性材料、铁电阻变材料的研究状况。
关键词：铁电；压电材料；铁电储能；有机铁电薄膜材料；多铁性材料；铁电阻变1 铁电材料的研究背景铁电体早在20世纪40年代就引起物理学界的关注，但由于大快铁电晶体材料不易薄膜化，与半导体和金属不相兼容，使其未能在材料和信息领域扮演重要的角色，随着薄膜技术的发展，克服了制备高质量铁电薄膜的技术障碍，特别是能在不同衬底材料上沉积高质量的外延或择优取向的薄膜，使铁电薄膜技术和半导体技术的兼容成为可能。
由于人工铁电材料种类的不断扩大，特别是铁电薄膜技术和微电子集成技术长足发展，也对铁电材料提出了小型化，集成化等更高要求，正是在这样的研究背景下，传统的半导体材料和陶瓷材料结合而形成新的叫交叉学科——集成铁电学（Integrated Ferroc-Icctrics）出现了，并由此使铁电材料及其热释电器件的研究开发呈现了两个特点：①是由体材料组成的器件向薄膜器件过渡；②是由分立器件向集成化器件发展。
集成铁电体是凝聚态物理和固态电子学领域的热门课题之一。
铁电材料有着丰富的物理内涵，除了具备铁电性之外，还具有压电性、介电性、热释电性、光电效应、声光效应、光折变效应以及非线性光学效应等众多性能，可用于制备电容器件、压力传感器、铁电存储器、波导管、光学存储器等一系列电子元件，铁电材料因其广阔的应用前景而倍受关注。
目前的铁电器件往往仅单独用到了铁电材料中的单一性能，如压电性或者热释电性。
将铁电材料中的性能综合在一起或者将铁点技术同半导体等其他技术结合在一起的集成铁电材料有着更为强大的功能。
铁电材料的研究进展主要包括[1]：①提高现有材料的单一性能，儒压电材料中准同型相界以及合适的晶格取向会大幅度提高压电系数。

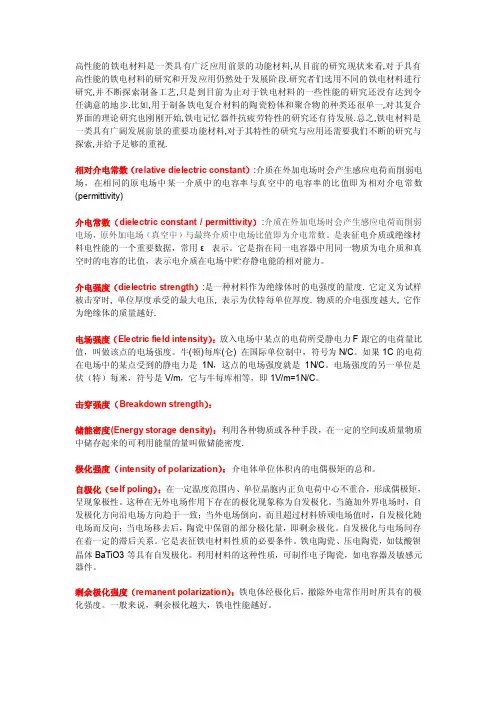

铁电压电名词解释
高性能的铁电材料是一类具有广泛应用前景的功能材料,从目前的研究现状来看,对于具有高性能的铁电材料的研究和开发应用仍然处于发展阶段.研究者们选用不同的铁电材料进行研究,并不断探索制备工艺,只是到目前为止对于铁电材料的一些性能的研究还没有达到令任满意的地步.比如,用于制备铁电复合材料的陶瓷粉体和聚合物的种类还很单一,对其复合界面的理论研究也刚刚开始,铁电记忆器件抗疲劳特性的研究还有待发展.总之,铁电材料是一类具有广阔发展前景的重要功能材料,对于其特性的研究与应用还需要我们不断的研究与探索,并给予足够的重视.相对介电常数（relative dielectric constant）:介质在外加电场时会产生感应电荷而削弱电场，在相同的原电场中某一介质中的电容率与真空中的电容率的比值即为相对介电常数(permittivity)介电常数（dielectric constant / permittivity）:介质在外加电场时会产生感应电荷而削弱电场，原外加电场（真空中）与最终介质中电场比值即为介电常数。
是表征电介质或绝缘材料电性能的一个重要数据，常用ε表示。
它是指在同一电容器中用同一物质为电介质和真空时的电容的比值，表示电介质在电场中贮存静电能的相对能力。
介电强度（dielectric strength）:是一种材料作为绝缘体时的电强度的量度. 它定义为试样被击穿时, 单位厚度承受的最大电压, 表示为伏特每单位厚度. 物质的介电强度越大, 它作为绝缘体的质量越好.电场强度（Electric field intensity）：放入电场中某点的电荷所受静电力F跟它的电荷量比值，叫做该点的电场强度。
牛(顿)每库(仑) 在国际单位制中，符号为N/C。
如果1C的电荷在电场中的某点受到的静电力是1N，这点的电场强度就是1N/C。
电场强度的另一单位是伏（特）每米，符号是V/m，它与牛每库相等，即1V/m=1N/C。
击穿强度（Breakdown strength）：储能密度(Energy storage density)：利用各种物质或各种手段，在一定的空间或质量物质中储存起来的可利用能量的量叫做储能密度.极化强度（intensity of polarization）：介电体单位体积内的电偶极矩的总和。
北京化工大学-电子材料导论复习题
北京化工大学-电子材料导论复习题北京化工大学-电子材料复习题电子材料概论1、简述什么是结构电子材料,什么是功能电子材料?(p2)答：能承受压力和重力，并能保持尺寸和大部分力学性质（强度、硬度及韧性）稳定的材料，称为结构电子材料。
功能电子材料是指除强度性能外，还有其他特殊功能，或能实现光、电、磁、热力等不同形式的交互作用和转换的非结构材料。
2、什么是理想表面?什么是实际表面?一般情况下表面厚度大约是多少?(26~27)答：理想表面是为分析问题的方便而设定的一种理想的表面结构。
在自然界中存在的表面称为实际表面。
几十到数百纳米。
第一章导电材料1、电阻率最低的前三种元素是什么?其电阻率各是多少(20度时)?(57)答：银1.62μΩ.cm铜1.72μΩ.cm金2.40μΩ.cm2、硅碳膜的三层结构各起什么作用(102)答：在底层主要含有是SiO2和C,其SiO2和基体玻璃相形成Si-O 键，增加了硅炭膜对基体的附着力；中间层为主要导电层，与纯碳膜的结构和性能类似；最外层为保护层，主要含有SiO2和少量的sic。
3、蒸发金属膜的主要制作过程(103)答：金属膜电阻器是用以鉻硅系为主要成分的合金粉真空蒸发而成，制造时用酒精把合金粉调成糊状涂在钨丝的蒸发器上，在低于5×10-3PA的真空度下加热蒸发在陶瓷基体上淀积出金属膜。
4、镍铬薄膜的主要特点(105)答：电阻温度系数小、稳定性高、噪声电平小、可制作的阻值范围宽，使用的温度范围宽而高5、镍铬薄膜的主要制作方法(105)答：采用电阻式真空蒸发法，将镍鉻合金丝、薄板条或粉挂在或涂敷在蒸发器上在真空度高于6×10-3pa,用电加热至1500度左右进行蒸发。
6、在NiCr薄膜中掺入氧可以改善的是(110)答：不仅可以提高NiCr薄膜的电阻值，而且可以降低电阻温度系数和提高稳定性7、热处理对TaSi薄膜的影响(121)答：热处理对TaSi薄膜的电阻率有较大的影响，随着热处理温度升高，薄膜的电阻率减小，逐渐趋于平坦。
压电材料原理应用
铁电陶瓷具有压电效应
电场 方向
(a)
(b)
铁电材料内部旳晶粒有许多自发极化旳电畴，在无外电场作 用时，电畴在晶体中杂乱分布，它们各自旳极化效应被相互 抵消，压电陶瓷内极化强度为零。所以原始旳压电陶瓷呈中 性，不具有压电性质。
铁电陶瓷旳压电效应机理与石英晶体不相同，未经极化处理 旳铁电陶瓷材料是不会产生压电效应旳。
压电材料应用：
机-电耦合之间旳纽带！ ① 作为机械能与电能相互转换旳机电换能方面旳应用 ② 利用其弹性及固有振动特征，在压电谐振方面旳应用
频率器件（滤波器，谐振器），电声器件，超声换能器，压电 加速器，变压器等
压电材料分类：
压电单晶体：有石英(涉及天然石英和人造石英)、水溶性压 电晶体(涉及酒石酸钾钠、酒石酸乙烯二铵、酒石酸二钾、硫 酸锤等)； 多晶体压电陶瓷：有钛酸钡压电陶瓷、锆钛酸铅系压电陶瓷、 铌酸盐系压电陶瓷和铌镁酸铅压电陶瓷等。 高分子压电材料：极性旳高分子材料，如聚偏氟乙烯，低声 学阻抗特征，柔软可做极薄旳组件。 压电参数小，需极高 旳极化电场(MV/mm)
O y
这表白沿z轴方向施加作用力， x 晶体不会产生压电效应。
dz=0
石英晶体旳特点：性能非常稳定，机械强度高，
绝缘性能也相当好。但石英材料价格昂贵，且压电系数 比压电陶瓷低得多。所以一般仅用于原则仪器或要求较 高旳传感器中。
因为石英是一种各向异性晶体，所以，按不同方向切 割旳晶片，其物理性质（如弹性、压电效应、温度特征 等）相差很大。为了在设计石英传感器时，根据不同使 用要求正确地选择石英片旳切型。
D为圆片旳直径 t为薄板旳厚度 l为棒旳长度 lt为薄板旳厚度
6.2.2 压电材料简要发展历史
1.1880 年，居里弟兄发觉了石英晶体存在压电效应后使 得压电学成为当代科学与技术旳一种新兴领域。
铁电材料BaTiO3的制备及其压电、光伏特性实验报告
铁电材料BaTiO3的制备及其压电、光伏特性实验报告调研报告一、文献综述1.背景：铁电材料是指具有自发极化，而且在外加电场下，自发极化发生转向的电介质材料，它是热释电材料的一个分支。
铁电材料由于其铁电性、介电性、压电性、热释电效应、热电效应、电光性质等特性，而广泛应用于各个领域(见下表1),如在通讯系统、微电子学、光电子学、集成光学和非机械学等领域有着重要的或潜在的应用,从而引起国内外学者的广泛研究。
表1.铁电薄膜材料的应用性质主要叁件介电性电容器，动态随机存取存储器(DRAM)压电性声表面波(SAW)器件、微型压电马达、微型压电骡动器热科电性热释电探测罂及阵列铁电性铁电HI机存取存储器(FRAM)、铁电场效应管电光效应光调制嘱，光波导声光效应声光偏转器光折交效应光注制器.光全息存储器非线性光学效应光学倍频器铁电薄膜材料根据成分可分为三大类，包括锯酸盐系、钛酸盐系、铝酸盐系，其中典型铁电材料有:钛酸钢(BaTiO3)、磷酸二氢钾(KH2Po4)等，然而BaTi03是一种强介电化合物材料，它具有很高的介电常数和较低的介电损耗，是电子陶瓷中使用最广泛的材料之一，它被称作“电子陶瓷工业的支柱”。
同时该材料是最早研究的钙钛矿结构的铁电材料，因此通过对该材料的学习、制备和性能的检测，对铁电材料领域的相关知识的了解有着重要的意义。
前人们对钛酸钢的制备和性能有着很多的研究，FI前对钛酸钢材料的研究已经往微型化发展，制备成铁电薄膜材料，同时研究不同的制备方法、元素掺杂等对钛酸钢薄膜材料性能的影响，在这基础上，研究外界条件(外加磁场等)对铁电薄膜材料的物理调控，渐渐的利用其性质应用于器件中(光伏器件、电容器等)。
2.制备方法与结构性质：结构性质：电介质材料按其晶体对称性可分为32种点群，在这32种晶体学点群中，有21种不具有对称中心，其中20种呈现压电效应。
而这20种压电性晶体中的10种具有受热而自发极化现象，因其是受热而引起电极化状态的改变，故这10种晶体又称为热释电晶体。
第三章 介电材料
1
极化
polarization
在电场作用下，电介质中束缚着的电荷发生位移或者极 性按电场方向转动的现象，称为电介质的极化。 单位面积的极化电荷量称为极化强度，它是一个矢量， 用P表示，其单位为C/m2。 2 自发极化 spontaneous polarization
在没有外电场作用时，晶体中存在着由于电偶极子的 有序排列而产生的极化，称为自发极化。 在垂直于极化轴的表面上，单位面积的自发极化电荷 量称为自发极化强度。 3 介电常数 dielectric constant
目前，世界上存在200多种铁电体
铁电材料 ferro-electric materials
1920年Valasek(France) 酒石酸钾钠NaKC4H4O6· 2O 4H 所谓铁电材料，是指材料的晶体结构在不加 外电场时就具有自发极化现象，其自发极化的 方向能够被外加电场反转或重新定向。铁电材 料的这种特性被称为“铁电现象”或“铁电效 应”。 其特点是不仅具有自发极化，而且在一定温度 范围内，自发极化偶极矩能随外加电场的方向 而改变。它的极化强度P与外施电场强度E的关 系曲线如图所示，与铁磁材料的磁通密度与磁 场强度的关系曲线（B-H曲线）极为相似。极化 强度P滞后于电场强度E,称为电滞曲线。电滞曲 线是铁电材料的特征。
这些材料可以是单晶、陶瓷、聚合物等。 与铁元素没有直接关系 .
DRAM 铁电现象是在一种名为钙钛矿的材料中发现的， 而钙钛矿材料的晶格点阵中的离子，是在某一方 向上被分离成的正负离子，也就是在钙钛矿晶体 内部产生了一个电耦极子。当给这种晶体加上一 个电压时，这些耦极子就会在电场作用下排列。 改变电压的方向，可使耦极子的方向反转。耦极 子的这种可换向性，意味着它们可以在记忆芯片 上表示一个“信息单元”。而且，即使在电压断 开时，这些耦极子也会保持在原来的位置，使铁 电存储器不用电就能保存数据。这与大多数计算 机中使用的随机存取存储器的记忆芯片明显不同， 后者需要用电才能保存数据。
铁电体
铁电体铁电体是指可以产生自发极化并且自发极化可以随外电场的变化而发生转向的电介质材料,铁电体包含于压电体，压电体是指能够产生压电效应及逆压电效应的电介质材料，晶体具有压电性的前提是点群结构是非中心对称的。
结构中心对称的晶体发生形变后，其正电荷和负电荷中心仍然重合，不具备产生压电效应及逆压电效应的条件。
因为正负离子产生相互位移的结果是相互抵消的，所以只有不具备中心对称结构的晶体才具有压电效应可以成为压电晶体，但并不是具有压电效应的点群结构都可以产生自发极化强度，因为很多晶体的压电效应都是在某个特定方向产生的，说明该晶体的点群结构只在某个特定方向上非中心对称。
这就是说所有铁电体都是压电体，但压电体不一定是铁电体，比如石英，四硼酸锂等著名的压电体都不是铁电体[12]。
图1-2 电介质晶体分类在晶体学的32种点群中，有21种点群是非中心对称的，它们分别是1、2、m、222、2mm、4、4、422、4mm、3、32、422、3m、6、6、622、6mm、6m2、23、43m、432。
在这21种点群中，属于432点群的晶体至今未发现压电效应，这可能是由于432点群具有很高的轴对称性造成的，在这21种非中心对称的点群中有10种点群的晶体可能具有自发极化，它们是1、2、m、mm2、4、4mm、3、3m、6、6mm，并且在这10种点群晶体中自发极化还会随着温度的变化而发生改变，如果热胀冷缩效应足够大，那么温度的变化会导致应变的产生，这就是热释电效应，所以铁电体一定是属于可以产生自发极化的这10个点群范围内的[13]，图1-2中给出了几种晶体之间的关系。
铁电体的本质特性是可以产生自发极化，自发极化的产生是由于晶胞内部正负电荷中心不重叠而形成电偶极矩的体现，铁电体呈现自发极化状态，在其正负端面分别出现一层符号相反的束缚电荷使其净电压发生变化。
当铁电体受到机械束缚或外界条件发生变化时自发极化状态也将发生变化，所以自发极化的状态是不稳定的，也不是一致有序的。
.电介质材料
2. 电容器纸的浸渍
图中，Cc、Cg分别为由纤维素及气隙极化形成的电容量； x为气 隙在纸中所占的体积分数。由此可根据串联等效电路表示出浸渍 液体介质后纸的总介电常数： f f
pl
1 x x f 1 f 1 x 1 1
§ 6.1.3 电解电容器介质
其次．作为电极的金属，因在电解槽中形成的氧化膜具有单 向导电性，故被称为“阀金属”，如铝、钽、铌等。阀金属在电 解过程中乃至在工作时接正极，为元件的阳极。为了使电容量值 进一步加大，常将阀金属活化——进行腐蚀。
第三．电解电容器的另一电极为与氧化膜相接触的电解质 （一般为液体或半液体）称为阴极。因为电解质与氧化膜能良好 接触，从而具有较高的击穿电场强度。此时再用另一金属与电解 质接触作为引出端，该引出金属起“集电极”的作用。 由于氧化膜结构具有不完整性，表面上存在疵点、裂纹和空洞， 从而使漏电流较大（可达 1mA 以上），绝缘电阻较低 ( 可低于 1MΩ) 。 又因为电解质或半导体阴极电阻值较高，从而使电容的总损耗角正切 值偏高，并具有 tanδ值的频率、温度不稳定性，且老化特性较差。 上述不足之处，在钽电解电容器中得到明显改善。
超级电容器结构框图
§ 6-1 电容器介质材料
于是，从传统静电电容器到电解电容器再 发展到超大容量电化学离子电容器，其中的电 极化或电荷迁移载体，发生了从纯电介质到阀 金属氧化物，再到具有离子输运特点的电介质 的变化。
§ 6-1 电容器介质材料
电容器的电介质材料主要有四个方面要求： 第一，为达到高比容量的目的，应采用介电常数ε值尽 可能高的材料。 第二，为了保证电容器具有纯容抗，即避免因极化过程 造成能量损耗，导致产生热量，要求具有尽可能低的损 耗角正切值，特别要求在高工频率或脉冲条件使用时， tanδ值低。 第三，电容器电介质还应具有高的绝缘电阻值，并保证 电阻值在不同频率与温度条件下尽可能稳定，避免因为 杂质的分解和材料的老化引起绝缘电阻值下降。 第四，要求电介质具有高的击穿电场强度。
铁电性(材料物理性能)
• •
Ti4+
O-
•° • •• • • ° • • •° • • •
7
°
•
•
例2：具有极性轴或结构本身具有自发极化的结构 + + + + + 正 电 荷 层 与 负 电 荷 层 交 替 排 列
固 有 偶 极 子
+ +
+
+ -
+
+ -
+
+
纤锌矿(ZnS)结构在（010）上投影
一、铁电体
是一类特殊的电介质材料，在一定温度范围内含有能自发极化，并且 发极化方向可随外电场作可逆转动的晶体。
1、铁电体的特点
1）铁电体是非线性介质 即极化强度和外施电压的关系是非线性的。
P 0 E
备注：线性介质
没有外加电场时，介质的极化强度等于零。 有外电场时，介质的极化强度与宏观电场E 成正比。
1
2）铁电体是极性晶体
即其极化状态并非由外电场所引起，而是由晶体内部结构特点所 引起，晶体中每个晶胞内存在固有电偶极矩。
注意：铁电晶体一定是极性晶体，但并非所有的极性晶体都是铁电体
2
3）铁电体的极化是自发极化
A.按相转变的自发极化机构铁电体分两类 ：
第一类是位移型，其自发极化同一类离 子的亚点阵相对于另一类亚点阵的整体 位移相联系。 位移型铁电体的结构大多同钙钛矿结构 及钛铁矿结构紧密相关。钛酸钡是典型 的钙钛矿型的铁电体。 Ba2+ Ti4+ O-
• •
•
•
°
°
•
•
O-
铁电材料的特性及应用综述
铁电材料的特性及应用综述
铁电材料是一种特殊的电介质，它的性质受运动量子的控制，具有多
种特性，如高磁敏、大拓扑保护、低耗能以及优异的电磁屏蔽能力等。
铁
电材料具有诸多应用，从电子元件、传感器及电磁兼容材料到柔性电子元
件的设计和制作，可以用在众多领域。
本文综述了铁电材料的特性及应用，探讨了它们背后的机制，以及在电子工业中的实际应用。
一、铁电材料的特性
1、高磁敏性：铁电材料具有超强的磁敏性，可以感知微弱的外部磁场，并能够快速做出反应和变化。
2、大拓扑保护：铁电材料的结构具有很大的稳定性，可以在外来磁
场和热效应的影响下维持原有的性质不变。
3、低耗能：铁电材料具有较低的损耗，其损耗的低程度可以有效的
降低热量。
4、优异的电磁屏蔽能力：铁电材料具有良好的电磁屏蔽能力，可以
有效地抑制外界的电磁波。
二、铁电材料的应用
1、电子元件：铁电材料可以用作高效率电子元件，可以提高元件的
功率密度，大大增加其使用寿命。
2、传感器：铁电材料可以用来制造传感器，可以用来检测各种场强，如磁场、压力场等。
3、电磁兼容材料：铁电材料还可以用作电磁兼容材料，可以有效地
减少电磁干扰的产生。
