自发式柴气化炉【工作原理】
原理：
这类炉子点火是从燃料上方开始点火，最上方的燃料在燃烧之后
会产生一层高温的碳，这些碳对在他下方燃料进行加热，这个过程其实
就是类似干馏的一个过程，下方燃料受热之后主要会分解成为新的碳以
及一些气态物质，这种气态物质是木煤气，也就是我们平常所说的烟（这
种表达不是特别准确），木煤气在产生之后会向上流动（热空气上升），
穿过上方的高温碳层，跟空气接触，燃烧产生火焰，这个过程一直持续
到最底部燃料，最后在炉膛内所剩余的都是燃烧的木炭填充燃料可以是
小木块、木削或者其他碎木渣、树枝或者树叶，你所使用的燃料能量密
度越大，燃烧时间和输出功率也会相应增加。在填充燃料的时候，在最
上层，尽量填充一些松散、干燥，比较易燃的燃料，这样一来比较容易
在表面很快产生一片高温碳，以便完成进一步反应
此款新型柴火炉是出口的畅销产品，深受国内外新老驴友的追捧。
此款柴火炉是不需要连续加柴的，炉室内的燃料是相互燃烧转化的，燃
料使用时间长火力大。
此款非常适合徒步者携带的环保炉具，是直接燃烧自然环境中淘汰下来
的枯枝残叶，燃烧后几乎没有遗留物存在，只有少量的白色灰烬，对我
们生存的地球起到了最大限度的呵护。燃烧不需要辅助，直接把干柴折
断填满燃烧室，在顶部放些细碎的枝条直接点燃就可以。在20摄氏度的
环境下烧开500克生水只需要7分钟时间，重量只有285克，收纳的体积
只有12.5*7.5厘米，炉子非常轻巧，合适背包徒步一族，如果用传统的
气炉油炉，上飞机是不允许的，带上这个只要有木材就可以烧火做饭，
环保实用，在野外露营，用这个炒菜也非常方便。
气化炉的原理
气化炉的原理
气化炉是一种将固体燃料转化为气体燃料的装置，也称为煤气化炉。
气化炉的工作原理是将固体燃料加热至高温状态下，通过控制氧气的供应量，使得固体燃料部分氧化产生一氧化碳和氢气等可燃气体。
这些可燃气体可以作为燃料直接燃烧，也可以用于生产合成气、合成甲醇等化工产品。
在气化炉的操作过程中，固体燃料会经过干燥、热解、气化等多个阶段。
首先，固体燃料在气化炉中受热，发生干燥反应，将其中的水分蒸发出来。
接着，固体
燃料在高温状态下进行热解反应，产生可燃气体和固体残渣。
最后，在缺氧或低氧气氛下，可燃气体继续进行气化反应，产生一氧化碳、二氧化碳、氢气等可燃气体。
气化炉有多种类型，如固定床气化炉、流化床气化炉、旋转床气化炉等。
不同类型的气化炉在操作原理、反应温度、反应时间、产物组成等方面存在差异。
固定床气化炉是气化炉的一种常见类型，其特点是固体燃料在气化过程中不动，气体
通过燃料床中的孔隙流动，燃烧产生的热量加热燃料。
流化床气化炉则是将固体燃料在气流中悬浮，燃料与气体充分接触，气化效率更高。
总之，气化炉的原理是通过高温状态下对固体燃料进行干燥、热解和气化等反应，产生可燃气体，可用于直接燃烧、合成气或化工产品等多种用途。

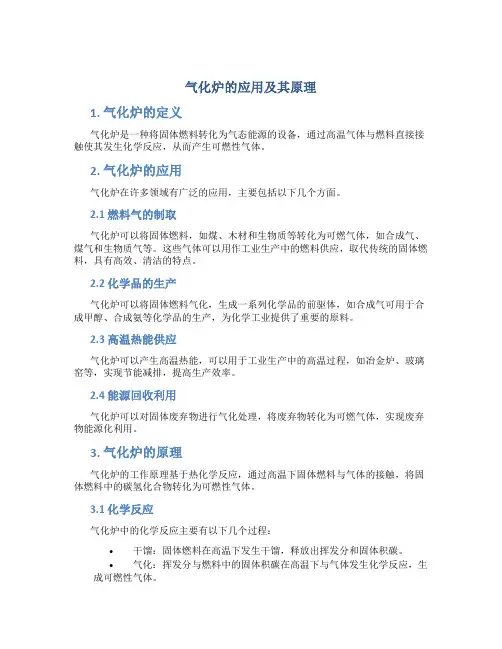

气化炉的应用及其原理
气化炉的应用及其原理1. 气化炉的定义气化炉是一种将固体燃料转化为气态能源的设备，通过高温气体与燃料直接接触使其发生化学反应，从而产生可燃性气体。
2. 气化炉的应用气化炉在许多领域有广泛的应用，主要包括以下几个方面。
2.1 燃料气的制取气化炉可以将固体燃料，如煤、木材和生物质等转化为可燃气体，如合成气、煤气和生物质气等。
这些气体可以用作工业生产中的燃料供应，取代传统的固体燃料，具有高效、清洁的特点。
2.2 化学品的生产气化炉可以将固体燃料气化，生成一系列化学品的前驱体，如合成气可用于合成甲醇、合成氨等化学品的生产，为化学工业提供了重要的原料。
2.3 高温热能供应气化炉可以产生高温热能，可以用于工业生产中的高温过程，如冶金炉、玻璃窑等，实现节能减排，提高生产效率。
2.4 能源回收利用气化炉可以对固体废弃物进行气化处理，将废弃物转化为可燃气体，实现废弃物能源化利用。
3. 气化炉的原理气化炉的工作原理基于热化学反应，通过高温下固体燃料与气体的接触，将固体燃料中的碳氢化合物转化为可燃性气体。
3.1 化学反应气化炉中的化学反应主要有以下几个过程：•干馏：固体燃料在高温下发生干馏，释放出挥发分和固体积碳。
•气化：挥发分与燃料中的固体积碳在高温下与气体发生化学反应，生成可燃性气体。
•氧化：气化炉中的氧气与燃料中的碳氢化合物发生氧化反应，生成热能和二氧化碳。
3.2 温度控制气化炉的气化过程需要在适宜的温度下进行，一般控制在800℃以上的高温，可以有效促进化学反应。
通过控制气化炉的供气速度、燃料投入量和炉内温度分布，可以实现对气化过程的控制。
3.3 反应介质气化炉的反应介质主要有以下几种：•空气：气化炉中需要提供氧气来进行氧化反应，空气中的氧气可以作为反应介质。
•水蒸气：向气化炉中补充水蒸气可以提供活性氢，促进气化反应的进行。
4. 气化炉的优势气化炉作为一种高效、环保的能源转化设备，具有以下几个优势：•多种燃料适用性：气化炉可以适用于多种固体燃料，如煤炭、木材、生物质等，具有较高的适应性。
自制柴火气化炉制作
自制柴火气化炉制作本发明涉及生物质能源利用技术领域，具体涉及到一种木柴燃料气化后在不添加外部动力的前提下能实现无烟燃烧的旋转火焰无烟柴火气化炉。
背景技术：木头在空气中自然冷却时，由于供氧不充份，可以产生非常小的烟气，木炭烧造工艺就是最典型的案例。
而普通的柴火炉最多存有二道进气口，仍然可以产生很大的烟气，通常通过设计烟囱去提升冷却环境，但是这样搞即为污染环境又浪费能源。
烟气的主要成分就是碳颗粒与一氧化碳，供氧充份的话可以全然冷却成二氧化碳，达至环保、节能环保的目的。
目前即使是采用新型生物质颗粒燃料燃烧的柴火炉或柴火灶，在不借助额外的能源驱动来增设外部鼓风机构实现主动补入足量氧气时，也无法达到无烟燃烧状态。
技术同时实现要素：针对上述问题，本发明提供一种旋转火焰无烟柴火气化炉，它采用虹吸原理，通过对燃烧时的被动吸气风道结构进行独特的调整设计，可实现在无需外部主动供氧的情况下，采用普通的木柴作为燃料即可实现无烟燃烧，且体积小，火焰强，非常适用于农村家庭使用。
为同时实现上述目的，本发明使用的技术方案就是：一种转动火焰蕨科瓶柴火气化炉，包含设置在气化室上方的冷却筒，所述燃烧筒底面设置有可产生旋转气流的风轮板，风轮板下方连通有底进风道；所述冷却筒下端开口与气化室相连，开口处设置存有可以产生转动气流的内导向板；所述气化室与底部设置的下进风道和侧边设置的侧进风道连通；所述气化室相连接燃料仓；所述expected风道通过上方开办的上时出风口与燃料仓相连；所述两端入风道通过侧边开办的侧出风口与燃料仓相连；所述燃烧筒外套有外筒；所述燃烧筒侧壁上分布有通风孔；所述外筒下端开口与外界连通，开口处设置有可产生旋转气流的外导向板。
做为上述技术方案的进一步改良：所述内导向板和外导向板为竖条状，同一侧向外张开。
所述上出风口为百叶窗结构。
所述侧出风口为百叶窗结构；所述侧出风口的风流方向与燃烧筒内旋转气流流动方向一致。
所述燃料仓弯曲加装在气化室上；所述燃料仓的切制口处设置可以关上的封盖。
气化炉内部原理
气化炉内部原理气化炉是一种用于将固体燃料转化为可燃气体的设备，其内部原理涉及多种物理化学过程。
在气化炉内部，燃料经过一系列复杂的反应，最终产生可用于发电、加热或其他工业用途的合成气体。
下面将详细介绍气化炉内部的原理。
首先，气化炉内部的燃料经过干馏或部分氧化反应，产生一定量的固体残渣和气体。
这些气体主要包括一氧化碳、二氧化碳、氢气和甲烷等。
其中，一氧化碳和氢气是气化炉产生的主要可燃气体，它们可以作为燃料供给发电机组或其他燃气设备。
其次，气化炉内部的原理涉及到燃料与氧气的化学反应。
在气化炉内部，通过控制氧气的供给量和气化温度，可以实现燃料的部分氧化或完全氧化。
部分氧化反应主要产生一氧化碳和氢气，而完全氧化反应则会产生二氧化碳和水蒸气。
因此，气化炉内部的气氛控制对气化效果具有重要影响。
另外，气化炉内部还包括一系列物理过程，如燃料的干馏、燃料颗粒的破碎和气体的冷却净化等。
在燃料的干馏过程中，燃料中的挥发分被释放出来，产生大量的可燃气体。
而燃料颗粒的破碎则有利于提高气化效率，增加气化反应的表面积。
此外，气化炉内部还需要对产生的合成气体进行冷却和净化处理，以保证合成气体的质量和稳定性。
最后，气化炉内部的原理还涉及到热力学和动力学过程。
在气化炉内部，燃料的气化过程需要消耗一定量的热能，同时产生一定量的热能。
因此，气化炉内部需要通过燃料的预热和废热回收等方式，实现能量的高效利用。
此外，气化炉内部的气化反应速率、平衡转化率等动力学参数也对气化效果产生重要影响。
综上所述，气化炉内部的原理涉及多种物理化学过程，包括燃料的干馏、氧化反应、物理过程和热力学动力学过程等。
通过合理控制这些过程，可以实现气化炉的高效运行，产生稳定的合成气体，为工业生产和能源利用提供可靠的支持。
高效气化节柴炉的制作
高效汽化节柴炉的制作本节柴炉仅用1千克普通木柴，耗时约30分钟，就能做熟1.5千克的米饭，做好四菜一汤或烧开5千克的水，火力大小可凋节，而成本仅为液化气的1／2。
一、主要特点1．烧法奇特。
将普通木柴放入炉内，从上面点燃（必要时可用油助燃），然后木柴就会由上往下燃烧，中途不用看管及捅火，所添之柴最好不要太干，这样有助于木柴气化。
2．不用电和风机，主要通过多层次进风，使空气在木柴顶部高速回旋式流通，供氧大幅度增加，火焰温度急剧升高，促使木柴中的有机质分解成可燃气体，达到木柴从上往下充分气化燃烧的效果。
3．燃料。
普通木柴、秸秆、压缩木屑块。
二、工作原理实际是用铁皮在普通的炉子外壁增加了一层风道（方便的话可用切段钢管代替），用于从火焰底部四周补充氧气助燃，最关键是炉膛要用厚铁板制作，越厚越好，这样顶部火焰的热量就能传到底部，使底部的木柴气化分解出可燃气体，这跟气化炉的原理是一样的，由于是依赖铁板传热的，固从上往下铁炉膛温度是逐渐下降的，所以木柴会从上往下烧。
三、制作材料3毫米黑铁板、6毫米黑铁板、1毫米厚铁皮、Φ4钢筋、Φ8钢筋、Φ16钢筋、内径Φ80钢管。
外炉壳及内炉壳3块铁板的尺寸为：98厘米x46厘米、76厘米x39厘米、45厘米x36厘米。
四、制作方法1．先将黑铁板桌面与桌帘焊接好，再将Φ8钢筋焊接在桌面及桌帘四周，如图l所示。
2．把Φ16钢筋及6毫米黑铁板制作的灶圈焊接在桌子中央的孔沿上。
3．在内炉内壳上先焊好蒸汽过渡仓，上端与内炉外壳上的流动火圈支撑台相联接，下端与内炉放置台相联接。
4．外壳上端与黑铁板桌面相联接，下端与内炉放置台相联接，焊接前应先焊好炉桥支撑片，放好活动炉桥。
5．烟道尺寸以实际需要制作。
6．炉渣盒把手以及进气调节板，以图5标注为准。
7．炉子的大小可以根据实际需要进行改变，但“1厘米×1厘米”的汽化孔距离不能改变。
8．因各地燃烧习惯不同，所以在制作时要根据燃烧效果适当调整和改进，如加装烟筒及圆形炉门等。
气化炉的工作原理
气化炉的工作原理
嘿，咱来讲讲气化炉的工作原理哈。
我记得有一次去参观一个工厂，那里有个气化炉正在工作呢。
你看哈，气化炉就像一个神奇的大胃王。
首先呢，把煤炭或者其他的燃料送进气化炉里，这些燃料就像一堆美食被送进它的嘴巴。
我在旁边看着工人们把煤炭倒进气化炉的进料口，那煤炭“哗啦啦”地掉进去，就像一群小黑人在往一个大洞穴里跑。
在气化炉里，有很高的温度，就像一个超级热的大烤箱。
这些燃料在高温下开始发生变化。
它们被加热后，就像被施了魔法一样，会分解成一些气体，像一氧化碳、氢气这些。
我想象着那些煤炭在里面被烤得晕头转向，然后变成了气体跑出来。
还有一些水蒸气也会参与进来，就像加入了一些特殊的调料。
这些水蒸气和燃料反应，让气体变得更多。
这些产生的气体就从气化炉的出口跑出来。
就像从大胃王的肚子里放出来的一些小气泡。
我记得有一次，我看到气化炉的出口冒出的气体，在阳光下好像有点闪闪发光的样子，就像一群小萤火虫飞了出来。
从那次在工厂的参观，我就知道了气化炉的工作原理。
它就是把固体的燃料在高温下变成气体，就像把普通的食物变成了特殊的气体美食，然后这些气体可以用来发电或者做其他的工业用途呢。
tdny系列气化炉《使用说明书》
TDNY系列气化炉《使用说明书》气化炉产气原理秸秆在不完全燃烧一定温度的条件下可产生可燃烧气体，气化炉的反应温度靠点燃秸秆自身燃烧得到，但又不能充分燃烧（否则不产气）。
也就是说，本炉是靠不完全燃烧产生可燃气体的，因此，不仅要确保炉内火不灭，同时也要确保不能产生明火，燃料要压实些，本秸秆气化炉设计科学合理，燃烧时产生的燃气通过进料口内圆柱体上的通气糟，经燃气管进入过滤器内，燃气经过滤器内装置及水净化后，减少了大量烟尘，燃气清洁卫生。
高效环保气化炉使用说明一、使用燃料必须破碎、或粗细搭配。
点火前新炉必须烤炉2-3天（用木柴或可燃物点燃放入炉内燃烧），待炉内的耐火泥干燥后即可正常产气。
二、第一次生火；关闭出灰口，用些易燃物（如麦秸或碎纸等）点燃投入炉内，点燃稍后加入2-3公斤燃料，盖上加料口盖，打开鼓风机1-2分钟停机，装满燃料踏实（9成满）。
三、产气点火；如因加料口出现正常的微青黄烟，点燃灶头，如燃气灶不易点着，或点着火苗跳动，说明炉内空气未排完，燃气浓度不够，应停一下重新点火，火苗不跳动，缕缕上飘，说明燃烧正常，旋转调速开关调节风量助燃。
四、燃料补充，做完饭后应用木棒捣一下炉内燃料，看下层燃料是否形成空洞，如形成空洞要捣实，加上燃料即可。
五、注意事项：1．炉内燃料应压实，否则开炉产烟不产气。
2．开炉、停炉操作顺序严格照步骤二、三、四进行。
3．要定期清理过滤器、集污罐，炉灰一星期左右清理一次。
用户安装与日常使用细则一、注意事项1．气化炉安装于室内或室外，并检查连接管道的各个结头处密封是否完好，不得有漏气现象。
2．打开炉灶上的燃气开关后，应立即点燃，在使用中应注意不让锅中的水将火烧灭，发现火熄时应立即点火，使用完后应关掉调速开关，关掉燃气阀门。
3．鼓风机运转过程中，不得打开顶盖或出灰口，如需打开顶盖加料或者打开出灰口时，应在关掉风机电源后再进行。
4．进行加料或出灰时，应站在出灰口的侧面，禁止面部正对出灰口观察或操作，以免回火灼伤。
程博柴火气化炉的结构原理
程博柴火气化炉的结构原理程博柴火气化炉是一种常用的生物质气化设备，它采用了间歇式燃烧方式，将生物质原料转化为可用气体。
下面将详细介绍程博柴火气化炉的结构原理。
程博柴火气化炉主要由下料系统、炉膛系统、气化系统、净化系统、废气处理系统和控制系统等组成。
接下来，我们将逐一介绍这些系统的结构和工作原理。
1. 下料系统：下料系统主要由物料存储仓和给料装置组成。
生物质原料首先通过输送设备送至物料存储仓，然后通过给料装置将原料均匀地输送到炉膛系统。
2. 炉膛系统：炉膛系统是整个气化过程中最关键的部分，主要由炉膛、炉墙、炉顶、炉门等组成。
生物质原料通过给料装置输入到炉膛中，同时在炉膛正下方喷入空气，形成一个强烈的火焰。
火焰会使炉内的生物质发生热解反应，产生一系列气体。
同时，火焰使炉内的温度升高，有助于气化反应的进行。
3. 气化系统：气化系统主要由炉体、气化床和气化出口等组成。
炉体是一个密封的容器，起到装载气化床和控制气化过程的作用。
气化床中填充了生物质原料，当炉膛中的火焰烧到底部时，产生的高温气体经过气化床，与生物质原料发生气化反应，生成一氧化碳、氢气等可燃气体。
4. 净化系统：净化系统主要用于处理气化产物中的固体颗粒和其他杂质。
一般包括除尘器、凝结器和氢气硫化脱除装置等。
除尘器通过重力或离心力的作用将固体颗粒物分离出来，凝结器则通过冷却作用将水蒸气凝结成液体水，氢气硫化脱除装置则用于去除气体中的硫化氢。
5. 废气处理系统：废气处理系统主要用于处理气化炉中排出的废气。
一般包括冷却器和废气净化装置等。
冷却器通过冷却作用将热气体冷却至较低温度，废气净化装置用于去除废气中的有害物质和污染物。
6. 控制系统：控制系统是对程博柴火气化炉进行自动化控制的关键部分，由控制面板、传感器和执行器等组成。
控制面板用于设定气化炉的参数和监控气化过程的状态，传感器用于实时监测温度、压力等参数，执行器则根据控制面板的指令控制气化炉的运行。
气化炉简易原理
在一般的煤气发生炉中，煤是由上而下、气化剂则是由下而上地进行逆流运动，它们之间发生化学反应和热量交换。
这样在煤气发生炉中形成了几个区域，一般我们称为“层”。
按照煤气发生炉内气化过程进行的程序，可以将发生炉内部分为六层(见混合煤气发生炉结构示意图)：1)灰渣层；2)氧化层(又称火层)；3)还原层；4)干馏层；5)干燥层；6)空层；其中氧化层和还原层又统称为反应层，干馏层和干燥层又统称为煤料准备层。
(1)灰渣层：煤燃烧后产生灰渣，形成灰渣层，它在发生炉的最下部，覆盖在炉篦之上。
其主要作用为：A、保护炉篦和风帽，使它们不被氧化层的高温烧坏；B、预热气化剂，气化剂从炉底进入后，首先经过灰渣层进行热交换，使灰渣层温度降低，气化剂温度升高，一般气化剂能预热达300-450℃左右。
C、灰渣层还起了布风作用，使进入的气化剂在炉膛内尽量均匀分布。
(2)氧化层：也称为燃烧层(火层)。
从灰渣中升上来的气化剂中的氧与碳发生剧烈的燃烧而生成二氧化碳，并放出大量的热量。
它是气化过程中的主要区域之一，其主要反应是：C+O2→CO2+97650大卡氧化层的高度一般为所有燃料块度的3-4倍，一般为100-200毫米。
气化层的温度一般要小于煤的灰熔点，控制在1200℃左右。
(3)还原层：在氧化层的上面是还原层。
赤热的碳具有很强的夺取氧化物中的氧而与之化合的本领，所以在还原层中，二氧化碳和水蒸气被碳还原成一氧化碳和氢气。
这一层也因此而得名，称为还原层，其主要反应为：CO+C→2CO+38790大卡H2O+C→H2+CO+28380大卡2H2O+C→CO2+2H2+17970大卡由于还原层位于氧化层之上，从上升的气体中得到大量热量，因此还原层有较高的温度约800-1100℃，这就为需要吸收热量的还原反应提供了条件。
而严格地讲，还原层还有第一、第二之分，下部温度较高的地方称第一还原层，温度达950-1100℃，其厚度为300-400毫米左右；第二层为700-950℃之间，其厚度为第一还原层1.5倍，约在450毫米左右。
自制气化柴炉全过程
自制气化柴炉全过程
最近瞧了很多网上的户外气化柴炉制作,也自己动手做了一件,上网与大家分享一下。
不多说上图片
先用小号液化钢瓶加工,开上口,让钢瓶自然卷边形成气室,在钢瓶下开通气孔。
切割不锈钢。
用来做炉心
用不锈钢板卷制成内桶,开上通气孔。
手工翻边,上边向外翻,用来卡住外桶,内边向内翻,用来安装炉盘。
安装上炉盘,也就是不锈钢加工
再加装上把手与底边,还有风档,就完工了,后还加了个防
风圈,没图片了
气化此类炉原理图片。
