污水处理远程在线监测系统应用方案-精品

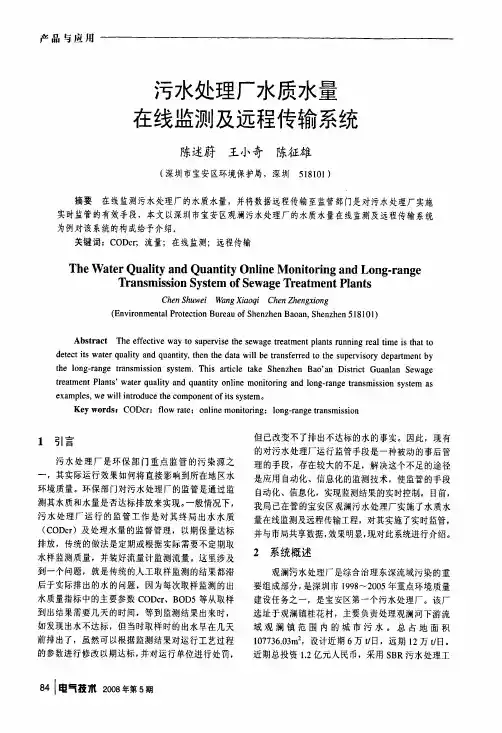

污水处理厂水质水量在线监测及远程传输系统
产品与应用污水处理厂水质水量在线监测及远程传输系统陈述蔚王小奇陈征雄(深圳市宝安区环境保护局，深圳518101)摘要在线监测污水处理厂的水质水量，并将数据远程传输至监管部门是对污水处理厂实施实时监管的有效手段，本文以深圳市宝安区观澜污水处理厂的水质水量在线监测及远程传输系统为例对该系统的构成给予介绍。
关键词：coD c r；流量；在线监测；远程传输T he V％t er Q ual i t y and Q uant i t y O nl i ne M oni t or i ng and L ong-r ange r11rans m i s si on Sys t em of Sew age T r eat m ent Pl ant sI[劢已，z跏“w P f1-a，zg X J．nD q f C协Pn Z hPngxf D ng(Envi r on m ent al Prot e c t i on B ur e au of Shenz hen B aoan，Shenzhen518101)A bs t r act T he ef fe ct i V e w ay t o s up er、，i se t he s ew a ge t re a t m e nt pl ant s r unn i ng r e al t i m e is t h at t ode t ec t i ts w at er qual i t y and quant i t y，t he n t he dat a w i U be t r ansf er re d t o t he s u per V i s ory de pa nm ent by t he l ong—ra nge t rans m i s s i on s ys t em．T hi s ar t i cl e t a ke S h enzhe n B ao’an D i st r i c t G uan l an Sew a ge t re a t m e nt Pl a nt s’w at er qual i t y and quant i t y onl i ne m oni t or i ng and l ong—ra nge t r ans m i s s i o n s ys t em as exam pl es，w e w i l l i nt r oduce t he com ponent of i ts s yst em aK ey w or ds l oO D cr；f l ow r at e；onl i ne m oni t or i ng；l ong—ra nge t ra nsm i ss i on1引言污水处理厂是环保部门重点监管的污染源之一，其实际运行效果如何将直接影响到所在地区水环境质量。

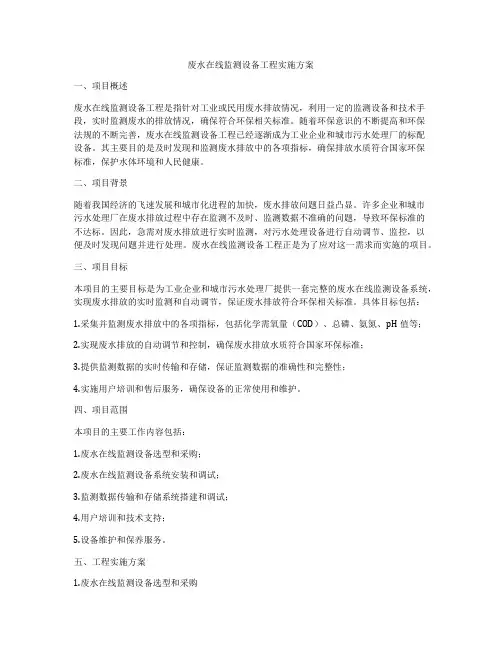

废水在线监测设备工程实施方案
废水在线监测设备工程实施方案一、项目概述废水在线监测设备工程是指针对工业或民用废水排放情况，利用一定的监测设备和技术手段，实时监测废水的排放情况，确保符合环保相关标准。
随着环保意识的不断提高和环保法规的不断完善，废水在线监测设备工程已经逐渐成为工业企业和城市污水处理厂的标配设备。
其主要目的是及时发现和监测废水排放中的各项指标，确保排放水质符合国家环保标准，保护水体环境和人民健康。
二、项目背景随着我国经济的飞速发展和城市化进程的加快，废水排放问题日益凸显。
许多企业和城市污水处理厂在废水排放过程中存在监测不及时、监测数据不准确的问题，导致环保标准的不达标。
因此，急需对废水排放进行实时监测，对污水处理设备进行自动调节、监控，以便及时发现问题并进行处理。
废水在线监测设备工程正是为了应对这一需求而实施的项目。
三、项目目标本项目的主要目标是为工业企业和城市污水处理厂提供一套完整的废水在线监测设备系统，实现废水排放的实时监测和自动调节，保证废水排放符合环保相关标准。
具体目标包括：1.采集并监测废水排放中的各项指标，包括化学需氧量（COD）、总磷、氨氮、pH值等；2.实现废水排放的自动调节和控制，确保废水排放水质符合国家环保标准；3.提供监测数据的实时传输和存储，保证监测数据的准确性和完整性；4.实施用户培训和售后服务，确保设备的正常使用和维护。
四、项目范围本项目的主要工作内容包括：1.废水在线监测设备选型和采购；2.废水在线监测设备系统安装和调试；3.监测数据传输和存储系统搭建和调试；4.用户培训和技术支持；5.设备维护和保养服务。
五、工程实施方案1.废水在线监测设备选型和采购根据项目需求和实际情况，选择符合国家相关标准的废水在线监测设备，具有高灵敏度、高稳定性和在线实时监测功能，能够满足监测废水排放中的各项指标要求。
通过公开招标或询价的方式，选择可靠的设备供应商，并与其签订采购合同。
2.废水在线监测设备系统安装和调试一旦设备到货，立即启动安装和调试工作。
智慧环保污染源水质在线自动监测系统技术方案
01
系统开发
根据技术方案要求，开发相应的 软件系统，包括数据采集、处理
、存储、展示等功能。
03
上线部署
将测试通过的系统部署到正式环 境中，进行试运行。
02
系统测试
对开发好的系统进行测试，包括 单元测试、集成测试、系统测试 等，确保系统质量符合要求。
04
系统优化
根据试运行情况，对系统进行优 化调整，提高系统性能和稳定性
3
提升人居环境质量
改善水环境质量，提升居民生活品质和幸福感。
未来发展趋势预测及拓展方向
技术创新
随着物联网、大数据等技术的发展，智慧环保监测系统将更加智 能化、精准化。
应用领域拓展
从水质监测拓展到空气、土壤等多领域监测，实现全方位环保监 控。
跨区域联动
推动跨区域、跨部门的环保数据共享和协同治理，提升整体环境 治理效果。
设备到货验收
检查设备外观是否完好，核对设备型号、数 量等是否与合同一致。
设备调试
对安装好的设备进行调试，确保设备正常运 行，数据传输准确。
设备安装
按照技术方案要求，进行设备安装，包括传 感器、数据采集器等。
验收测试
组织专家对系统进行验收测试，测试系统稳 定性、准确性等是否符合要求。
软件系统开发、测试及上线计划
提供决策支持
为政府部门提供科学、准确的 水质监测数据，支持环保决策
。
促进生态文明建设
推动水环境保护和生态文明建 设，实现可持续发展。
项目目标与预期成果
建立完善的水质在线自动监测系统
提高监测数据准确性和时效性
实现对重点污染源、饮用水源地等关键区 域的水质实时监测。
采用先进的监测技术和设备，确保监测数 据的准确性和时效性。
污水处理监测系统方案
污水处理监测系统方案污水处理是现代社会中非常重要的环保措施。
随着人口和城市化的不断增长，污水处理的需求也越来越大。
然而，随着科技的发展，污水处理的监测系统也需要不断改进和创新，以保证处理效果的质量和稳定性。
本文将介绍一种新型污水处理监测系统方案，该方案使用了多种技术和仪器，以实时监测污水处理过程中的各项指标，并通过数据分析和反馈调整处理流程，从而提高污水处理的效率和质量。
一、系统组成该系统由以下几个部分组成：1.自动取样仪：用于定期、自动地采集污水处理过程中的样品，并将其转移至样品室进行分析和处理。
2.样品室：用于储存和处理采样的污水样品，包括对其进行物理、化学和微生物学分析，以监测污水处理过程中的各项指标。
3.数据分析主机：用于处理和分析采集到的污水处理数据，包括各项指标的变化趋势、处理效果评估和预测等。
4.反馈系统：将数据分析结果传递到污水处理设施中，以调整处理流程和反馈给操作员。
二、监测指标该系统可监测的指标包括：1.温度、pH、溶解氧、氨氮等物理和化学指标。
2.总菌落、大肠杆菌等微生物学指标。
3.各种化学物质、重金属等有害物质的含量和排放量。
三、系统优势该系统的优势包括：1.实时监测：系统能够实时监测污水处理过程中的各项参数，包括物理、化学和微生物学参数，从而进行及时调整处理流程。
2.数据分析：系统可以对采集到的数据进行分析和处理，以评估处理效果和预测未来的趋势，从而做出调整和优化。
3.自动化和智能化：系统采用自动取样和反馈等功能，从而减少了操作员的工作量，并降低了对环境的污染。
4.稳定性和精确度：系统采用现代化的仪器和技术，能够保证数据的稳定性和精确度，从而提高对污水处理的监测效果和准确性。
四、适用范围该系统适用于各种规模的污水处理设施，包括城市和乡村的污水处理厂、工业废水处理厂等。
同时，该系统也适用于环保主管部门和企业等单位，以监测和管理污染源的排放情况。
五、总结随着人们对环保要求越来越高，污水处理监测系统的发展也面临着更高的要求。
污水处理厂在线监测系统
污水处理厂在线监测系统※污水处理背景世界上任何国家的经济发展,都伴随着人民生活水平的改善和城市化进程的不断加快，但是相应的淡水资源的需求和消耗也在不断增多。
随着我国的经济快速发展与工业化程度增加，对于水资源的污染也在加剧，尤其是城市污水与工业污水排放量的增加，致使水环境的质量越来越恶劣、水资源短缺也越来越严重，这一切都加重了城市的负荷，带来一系列危及城市生存与发展的生态环境问题。
城市污水处理，作为一个城市发展程度的重要标志，其实施效果已经成为了评价城市发展程度的重要指标，城市污水处理的效果不仅仅关系到城市所在地周边的环境保护，更关系到下游城市人民的身体健康以及经济发展。
加快城市污水处理建设，加快城市处理新技术的应用，促进城市和谐发展以及可持续发展路线的实施，是目前城市污水处理相关部门的首要任务。
对于我国目前的城市污水处理管理来讲，存在着较大的问题，因为我国的城市污水处理系统比较落后，同时污水处理设备不够完善，所以导致我国在污水处理上真正熟练掌握该项技术的工程人员不多，大部分的工作人员在污水处理的专业问题以及相关技术层面上达不到要求，进而使得我国有些城市虽然建设成功一些污水处理工厂，但是由于专业技术操作人员以及污水管理系统人员的缺乏，不能够正常运转进行污水处理工作。
同时在污水处理系统中，因为没有进行科学有效的管理，所以使得在管理层面上也存在着众多的缺陷和不足。
※如何改善为了更高效地实施污水处理，把管理人的和污水处理过程有机地结合在一起，采用一套污水处理在线监测系统。
在线监测系统是一套以在线自动分析仪器为核心，运用现代传感器技术、自动测量技术、计算机应用技术以及相关专业分析软件和通讯网络所组成的综合性的在线自动监测体系。
与传统的污水处理技术相比，在线监测系统能够实现全程自动化运行，而减少人工的帮助，不仅节约了大量的人力物力，降低了运行成本，而且缩短了监测时间，实现了污水监测的实时化，真实地反映出了污水厂的处理情况，避免了盲点的出现。

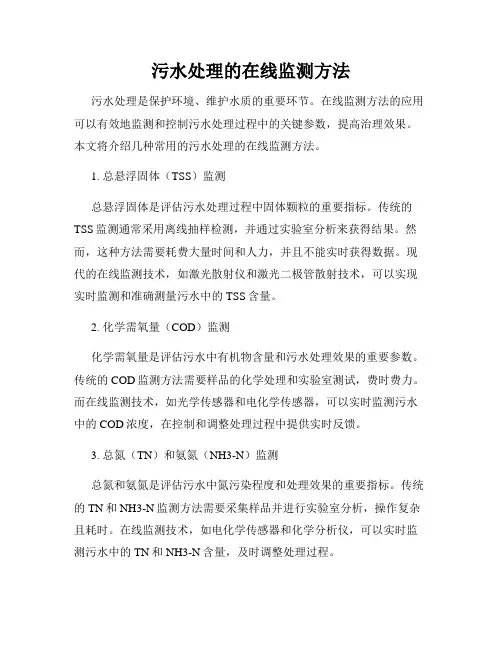

污水处理的在线监测方法
污水处理的在线监测方法污水处理是保护环境、维护水质的重要环节。
在线监测方法的应用可以有效地监测和控制污水处理过程中的关键参数，提高治理效果。
本文将介绍几种常用的污水处理的在线监测方法。
1. 总悬浮固体（TSS）监测总悬浮固体是评估污水处理过程中固体颗粒的重要指标。
传统的TSS监测通常采用离线抽样检测，并通过实验室分析来获得结果。
然而，这种方法需要耗费大量时间和人力，并且不能实时获得数据。
现代的在线监测技术，如激光散射仪和激光二极管散射技术，可以实现实时监测和准确测量污水中的TSS含量。
2. 化学需氧量（COD）监测化学需氧量是评估污水中有机物含量和污水处理效果的重要参数。
传统的COD监测方法需要样品的化学处理和实验室测试，费时费力。
而在线监测技术，如光学传感器和电化学传感器，可以实时监测污水中的COD浓度，在控制和调整处理过程中提供实时反馈。
3. 总氮（TN）和氨氮（NH3-N）监测总氮和氨氮是评估污水中氮污染程度和处理效果的重要指标。
传统的TN和NH3-N监测方法需要采集样品并进行实验室分析，操作复杂且耗时。
在线监测技术，如电化学传感器和化学分析仪，可以实时监测污水中的TN和NH3-N含量，及时调整处理过程。
4. pH值和溶解氧（DO）监测pH值和溶解氧是评估污水处理过程中酸碱度和氧含量的重要指标。
传统的pH值和溶解氧监测通常采用便携式电极，并需要采样后进行测试。
在线监测技术，如光学传感器和电极传感器，可以实时监测污水中的pH值和溶解氧浓度，便于及时调整处理工艺。
5. 水质综合监测除了上述单一参数的监测，水质综合监测也是污水处理中的重要环节。
采用多参数水质监测仪，可以实时监测污水中多个关键参数，如温度、浊度、电导率等，提供全面的水质信息，便于判断和调整处理过程。
总结：污水处理的在线监测方法可以大大提高污水处理的效果和控制过程的稳定性。
通过实时监测关键参数，运营人员可以及时采取调整措施，确保污水处理的顺利进行。
水质在线监测系统在污水处理厂的应用
水质在线监测系统在污水处理厂的应用【摘要】随着我国经济建设的飞速发展和人们环保意识的增强，在线监测技术开始应用于污水处理厂的水质检测。
本文作者围绕着水质在线监测系统在污水处理厂的应用问题，介绍了水质在线监测系统的组成及特点，并结合实际工作就水质在线监测各系统、单元工作及应用流程进行了详细分析，供同行们参考。
【关键词】水质；线监测系统；污水处理中图分类号：u664.9+2文献标识码：a 文章编号：引言城市污水处理系统是城市最重要的基础设施之一，其发展水平直接影响到城市广大居民的身体健康和生活质量。
由于我国污水治理行业起步较晚，仍然存在工艺相对落后、处理率不高、地域发展不平衡等实际问题。
县城和建制镇污水处理率依然较低，仅约10％。
甚至出现个别地区污水处理企业停运、超标排放等违规现象。
近年来，随着国家对环保工作日益重视，在加快了水污染治理的速度的同时，也加大了水污染治理的力度。
水质在线监测系统作为自动化、信息化、科学化的现代高效的监管模式．为环境管理、环境安全提供技术支持，有效地起到了环境监控和环境监督作用，已经纳入到城镇污水处理厂的日常管理工作中。
一、水质在线监测系统的组成及特点1.1 水质在线监测系统的组成要素水质在线监测系统是一套含水质自动分析仪及水样预处理、数据采集、控制、远程监控于一体的在线全自动监控系统，一般由一个中心站和几个监测子站组成。
水质自动监测中心是整个自动监测系统的指挥中心，它由功能强大的计算机系统组成，它的任务是：通过通讯网络向子站发布工作指令，管理子站工作，按期地采集子站监测数据，并将其处理，并建立监测数据库，检测子站系统则主要由采水单元、配水单元、水质自动监测分析仪器、控制单元、予站站房及配套设旋等部分组成，它的主要任务是现场采集水样，进行监测分析后通过通讯网络将数据传送给中心站，并执行中心站下达的工作指令。
通讯网络是中心站与子站之间进行数据交换和传达指令的桥梁，它包括组网和接入两个方面。
污水处理在线监测
污水处理在线监测污水处理是保护环境和人民健康的重要环节，而在线监测技术的应用可以提高监测效率和准确性。
本文将介绍污水处理在线监测的重要性、技术原理和应用前景。
一、污水处理在线监测的重要性污水处理是现代社会必备的环保措施，其目的是将污水中的有害物质去除或减少到达一定标准，以保护水资源和生态环境的可持续发展。
而在线监测作为污水处理过程中的重要环节，能够实时监测污水水质指标，及时掌握处理效果，为优化处理工艺提供科学依据。
在线监测的重要性体现在以下几个方面：1. 提高监测效率：传统的水质监测需要采水、采样、实验室分析等多个环节，周期较长。
而在线监测可以实现实时自动监测，无需人工干预，大大提高了监测效率和反馈速度。
2. 提高监测准确性：传统的采样方式容易受到人为误差的影响，同时湿化学分析过程中也存在一定误差。
而在线监测技术可以精确测量多个指标，减少了人为误差，提高了监测准确性。
3. 实时掌握处理效果：在线监测可以实时监测处理前后的水质变化，及时掌握处理效果，发现问题并及时调整处理方案，以更好地满足排放标准。
二、污水处理在线监测技术原理污水处理在线监测主要依靠传感器、数据采集系统和监测平台等技术设备来实现。
主要技术包括以下几个方面：1. 传感器技术：传感器是在线监测的核心技术之一，通过传感器可以实时采集水质指标数据。
常用的传感器包括PH、溶解氧、浊度等指标的传感器。
这些传感器基于化学分析、光学、电化学等原理，将水质信息转换为电信号。
2. 数据采集系统：数据采集系统是在线监测系统的重要组成部分，用于采集传感器采集到的电信号，并将其转化为数字信号进行处理和传输。
数据采集系统一般包括传感器接口模块、信号采集模块、数据处理器等。
3. 监测平台：监测平台是在线监测系统的数据管理和展示平台，通过远程数据通信和云计算技术，实现对监测点位数据的实时接收、处理和管理。
监测平台可以提供数据分析、结论判断和报警等功能。
三、污水处理在线监测的应用前景污水处理在线监测技术的应用前景十分广阔，将为污水处理行业带来以下几方面的优势：1. 提高治理水平：污水处理在线监测技术可以实现对污水处理全过程的全天候监测，及时发现异常情况并进行处理，有效提高治理水平和水质达标率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
污水处理远程在线监测系统应用方案
一、项目背景
在城市污水治理中，城市污水处理设施建设已提到了城市基础设施建设的突出位置，使城市污水处
理设施建设进入了一个新的发展阶段。但目前全国各地对污染源和排污河渠的水质监测仍停留在手工监测
阶段，难以反映企业及城市污水排放连续变化的情况。在水资源污染方面不断加强治理，但因为环境保护
意识的淡薄及利益的驱使等诸多因素，随意偷排污水和非达标排污，造成环境严重污染的情况时有发生，
因此在监测监管方面提供一个有效、实用、先进的监控系统和解决方法，建立污水处理在线监测系统显得
极为迫切，提高水质监测能力，势在必行。
二、系统方案优势
在污水治理监测项目中，所涉及的污水处理监测系统，很多必需无人值守设备或监测点，受到地形、
气候、监测范围等因素影响，不适合用有线通信和无线数传电台等数据传输方式， 而且它们还具有移动性
差、成本高、扩展性差、设备维护不方便等缺点，而移动GPRS网络覆盖面广，具有高速的数据传输和永远
在线的特点，配合灵活的资费方式，使GPRS通讯在污水处理监控系统中的应用具有无可比拟的性价比优势。
三、系统解决方案
（一）系统构成
本系统是由污水排放监测点、监测中心站和管理中心组成的污水监测系统。该系统可实现对企业废
水和城市污水的自动采样、流量的在线监测和主要污染因子的在线监测；实时掌握企业及城市污水排放情
况及污染物排放总量，实现监测数据自动传输；由监测点对水质参数自动采集、处理、保存和远程通讯传
输，测中心站的计算机控制中心进行数据汇总、整理和综合分析；监测信息传至环保局，由环保局对企业
进行监督管理。系统图如下：
1、污水排放监测点
污水处理监测点利用各种传感器或专用仪表，采集与污水处理有关的物理、化学参数。如污水处理
设备运行状况，工业用水排放污水流量，污水PH值，污水的相对浊度等。各种数据从监测仪的通信口传送
到LQ1200 GPRS DTU，由LQ1200 GPRS DTU把数据打成TCP/IP 包，发送到LQ1200 GPRS DTU中设定的具有
固定IP地址或者域名的监控中心站数据中心服务器端口上。
2、监测中心站
监控中心站计算机系统主要由数据通信子系统、数据处理子系统和报表系统组成，主要完成的功能
有数据通信，数据处理，报表统计分析等。
数据处理子系统、报表系统作为主要的人机交互界面，收监测点传输来的信息和其他污染源的监测
信息；负责对监测信息分类、筛选和综合分析；完成对数据的统计、运算、处理，能自动生成各种报表；
具有存储、显示、记录、打印、统计等功能，而且还可以向监测点发送有关查询命令和控制信息。
各监测点的LQ1200 GPRS DTU上电后自动拨到GPRS网络，和预先设定的IP地址或者域名建立TCP
链路，这样监控中心和各个监测点间就实现了双向传输数据。
3、产品特性
（1）LQ1200 GPRS DTU
技术参数
所选模块 华为 GTM900
外型尺寸 80x55x21mm
重量 200g
工作环境
模块工作温度 -25°C～60°C
元器件工作温度 －40°C～85°C
湿度范围 0－95%，非冷凝
储存温度 －40°C～85°C
电源
电压范围 DC5V～26V
标准电源 DC5V/1000mA
功耗 通信时平均电流100mA@+5VDC
空闲时35mA@+5VDC
接口
天线接口 50Ω/SMA阴头
接收灵敏度 -104dbm
SIM卡 3V
用户数据接口 RS-232/TTL(DB9)
波特率 300~115200bits/s
（2）LQ2883 GRPS RTU
基本功能及特点：
◎ 配备多种接口资源，包括模拟信号采集、开关量输入、输出，脉冲信号输入等；
◎ 支持一路RS232/RS485方式的用户数据接口，可接入PLC等各种设备；
◎ 采集传输控制一体化，提高了系统可靠性，降低了成本；
◎ 采用工业级超低功耗高性能的嵌入式处理器；
◎ 用户可以编程的量程转换和报警上下限设定；
◎ 内设工业时钟，精确计时；
◎ 自动定时上报和事件触发上报功能；
◎ 内置大容量FLASH存储器，数据自动记录，支持历史数据检索；
◎ 板载GSM/GPRS传输模块，方便用户选择GSM、GPRS组网方式；
◎ 提供用户设置软件，开放式接口，方便与组太软件及其它软件连接；
◎ 工业级设计，稳定可靠，坚固耐用；
技术参数：
A/D转换
采集速率 8次/秒
模拟量输 4~20mA 0~5V
分辨率 10bit
输入通道 4
测量精度 0.5%
输入隔离 300VDC
量程转换 自动转换或上下限判断
开关量输入部分
开关量输入 4
光电隔离 有
脉冲计数 有
开关量输出部分
继电器输出 2
触点电流 >7A/220VAC
断电记忆 有
存储记忆部分
存储方式 2M BYTES flash，循环覆盖
时钟部分
工业时钟 有
用户通讯接口部分
RS232/RS485 RS232/RS485
通信速率 300～115200BPS
无线数据通信部分
GSM短消息 有
GPRS 有
SIM卡座 抽屉式
通信协议 Modbus-RTU
参数设置 本地及短信息远程配置
工作环境
工作温度 -20°C～+60°C
限定温度 -25°C～+70°C
湿度范围 0－95%，非冷凝
供电电源
输入电压 5～26VDC
4、安全特性
以上方式是通过Internet(CMNET)实现的，这样用户的实现成本比较低。如需要高可靠性数据传输。
中国移动为这种应用提供了直接接入GPRS网络的方式。数据中心服务器通过专线方式接入GPRS移动基站，
并获得一个固定的IP地址。监测点数据无需路由到Internet网络，监测点DTU也采用固定IP地址的SIM
卡。采用这种方式组成点对多点网络具有实时性好、安全性高的特点，但接入费用相对较高。
同时监测中心和管理中心也进行联网，监测信息传至管理中心，由管理中心对企业进行监督管理。
四、结论
该系统和传统监测方式相比，实现了水排放量及理化参数量数据的自动提取和随机抽取、污水处理
设备运转情况的自动提取监控和非正常情况下的报警、污水排放主要理化指标超标自动报警、排污费的自
动计费、数据统计报表自动生成。同时该系统运行费用低，系统容易扩展，留有数据接口，通过配置或改
变不同的传感器，系统也适用于大气和噪音监测，与有线MODEM、无线数传电台数据传输相比，该系统在
技术上更具先进性。
从经济效益和社会效益来说，过去对企业的恶意偷排和闲置排污设备运行等不法行为难以察觉、难
以监管、近乎束手无策，这是个全国性的难题。本系统对污水偷排、污水主要理化指标超标排放、污水处
理设备闲置，均能及时发现并自动报警。系统造价不高，不需要太多的投资，企业完全能够承受，便于大
规模推广。
