型恒功率晶闸管中频电源控制板使用说明书样本
KGPS中频熔炼炉使用说明书模板
前言非常感谢您购买陕西科文机电设备有限公司KGPS系列中频电炉设备。
本说明书主要介绍KGPS系列中频电炉设备。
KGPS系列中频电炉设备是按目前最先进的技术设计、制造的，其先进性和可靠性将给您带来高效率和低维修量。
本说明书详述了KGPS系列中频电炉设备的工作原理、操作方法和维护要点等等，在使用前务必请详细阅读，并按要求进行日常维护工作，以延长设备的使用寿命，降低故障。
本说明书仅是KGPS系列可控硅中频电炉设备及其相关附件的技术说明文件。
说明书中提到的附件并不一定装在每一套电源内。
电源的具体成套范围应以供货合同和技术协议书为准。
本说明书所标示的有关技术数据，说明和规格是根据现有产品而定的，鉴于产品的不断改进和提高，我们有可能调整部分技术数据和零部件规格，调整之处我们会提供附加的技术说明文件。
今后若有与本说明书不符的产品应以改进后的产品和附加的技术说明文件为准。
对以前生产的产品我们不承担改进的责任。
目录第一章概述 (3)第二章规格和技术参数 (4)第三章主电路工作原理 (5)第四章控制板原理 (14)第五章操作和安全守则 (22)第六章日常维护 (24)第七章故障诊断 (25)第八章安装 (29)第九章中频电炉的产品概述 (31)第十章附图第一章中频电源概述KGPS系列中频电源的作用是将输入的三相工频电能转变为单相中频电能，它主要用于中频感应熔化、保温、加热、淬火等等，作为此类设备的供电电源。
本系列电源的输出功率从100kW至12000kW，工作频率从100Hz至10kHz。
本系列电源的型号由二部分组成，见下图：KGPS1000/0.5表示KGPS系列晶闸管中频电源，输出功率1000kW，工作频率500Hz。
本系列中频电源采用交流－直流－交流变频方式，中频电源部分包括并联电容器组，160 kW以下中频电源规格的电容器组装在电源柜内，其它规格的中频电源均外置电容器组。
本系列电源的工作环境应符合下列要求：1.海拔高度不超过2000米。
KK型 快速晶闸管 说明书
1 外形及安装尺寸
图1 SS11、SS12、SS13、SS14、SS15水冷平板型散热器件后的尺寸
H φg
d
φf L D
图2 KP20Y~KP500系列螺栓形普通晶闸管、KS20Y~KS200系列螺栓形双向晶闸管
H 门极引线 φf
d
φg φe 阴极辅助引线 L D
注：图2中KP50~KP500、KS50~KS200有辅助线，其他规格无此引线。
序号 1 2 3 4 5 6 7 8 9 10 型号 KS5、KP5 KS10、KP10 KS20、KP20 KS20Y、KP20Y KS30、KP30 KS50、KP50 KS100、KP100 KS200、KP200 KP300 KP500 通态平均电流IT(AV) A 5 10 20 20 30 50 100 200 300 500 H 11±1 11±1 11±1 11±1 13±1 13±1 16±1 19±1 19±1 27±1 L 30 39 39 165 170 175 200 225 225 300 d M6 M8 M10 M10 M12 M12 M16 M20 M20 M30 φg 3.2 4.2 4.2 6.5 6.5 7 8.4 9 9 15 φf 2 2 2 4.2 4.2 4.2 4.2 4.2 4.2 5.2 φe 4.2 4.2 4.2 5.2 D 16 22 22 28 31 37 37 48 48 58 S 14 19 19 24 27 32 32 42 42 50
断态电压临界上升率 dv/dt V/μs 通态电流临界上升率 di/dt A/μs 电路换向关断时间 tg 维持电流 IH 工作结温 Tj 紧固力 推荐散热器型号 μs mA ℃ kN
恒流恒压(闭环)控制板使用说明书
恒流恒压恒流恒压（（闭环闭环））控制板JP JP--HLHY HLHY--6使用说明书使用说明书目 录一、用途及特点............................................................................................1 二、技术参数................................................................................................1 三、型号义释................................................................................................1 四、控制板外型尺寸控制板外型尺寸、、主要元器件及端子说明........................................1 五、接线示意图............................................................................................3 六、故障分析 (3)一、用途及特点1、该控制板配合晶闸管智能模块可实现恒流或恒压控制功能，广泛应用于电动机或发电机励磁、蓄电池充电、各类电源等。
2、该控制板设计独特、外型美观，该控制板带有金属屏蔽罩可屏蔽干扰、保护控制板且方便安装。
3、该控制板采用霍尔传感器取样，控制精度高（恒流、恒压精度均≤1%）、稳定性好、采样电路与控制电路隔离、安全可靠。
4、该系列恒流恒压（闭环）控制板适应主电路额定输入电压范围宽（交流380V、660V、1140V）。
应按照铭牌中所标电压对应使用。
二、技术参数1、控制电源：+12±0.5V/1A、-12±0.5V /0.3A。

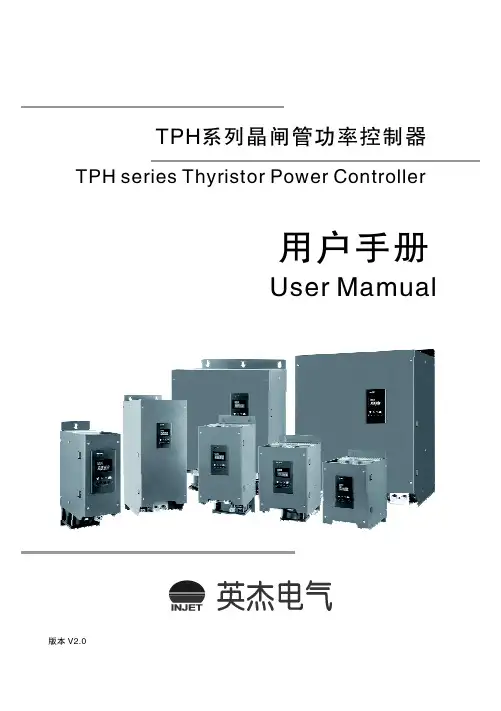

TPH系列功率控制器--用户手册V2.0--中文
2 4 5×1 4 8×2 0 5
TPH-T-0075 100～440 75
100 245×148×205
TPH-T-0100 100～440 100
120 350×148×235
TPH-T-0150 100～440 150
200 350×148×235
TPH-T-0200 100～440 200
250 380×208×270
T PH系 列晶 闸 管功率 控制器
01
注意事项
“危险”与“注意”的定义：
！ 危险 由于没有按要求操作，可能造成设备严重损坏或人员伤亡的场合。
！ 注意
由于没有按要求操作可能造成中等程度伤害或轻伤，或造成物质 损失的场合。
安装、使用前请仔细阅读本手册，如不认真阅读有关说明，违反安全规定，可能 影响正常使用！
RS485 LED RH IP00 SCR RMS
装空 间 如图1 - 3所示 。（ 单 位：m m）
图1-3 最小安装空间示意
04
TPH系列晶闸管功率控制器
产品信息
TPH
E-LED显示 C-中文显示
额定电流
S-单相控制器 T-三相控制器
TPH系列晶闸管功率控制器 注 ：1、T PH系 列功 率 控制 器 的显 示 面板 标 配L E D数 控 管显 示 ；
502 368 272 400 480 130 6×φ9
图2-4 TPH-T外形尺寸(单位：mm)
TPH系列晶闸管功率控制器
产品信息
GB/T 3859.1-2013、GB/T 3859.2-2013。
英杰电气 股份有 限 公司 的产 品 从设 计 、生 产、服 务等 方 面已 通 过I S0 90 0 1认证。
ZPDY-II中频电源控制柜说明书
一、概述ZPDY-II型中频电源控制器，采用单片机为主控制元件，运用数字处理及控制技术，具有速度快、精度高，控制功能强大等优点，而中频电源广泛应用于冶金、石油等加热设备中。
二、功能2.1控制器具有IGBT过流、输出过载、过温故障保护及状态自锁显示功能。
2.2控制器具有频率、占空比参数的设置及更改功能。
2.3控制器具有延时开机、延时停机及延时参数设置更改的功能。
2.4控制器具有IGBT输出电流、输出频率、占空比等显示功能。
三、使用条件和环境温度3.1输入电源：三相四线交流380V 50Hz3.2输出电源：单相400-1500Hz 0-650-750-800-1300-1500-1600V3.3输出电源功率：最大值并联：650V-750V-800V 125A串联：1300V-1500V-1600V 62.5A3.4环境温度：-40℃—+85℃3.5相对湿度：＜85%（25℃）四、操作面板功能4.1功能按键：为各功能项切换键。
4.2增加按键：数值按循环值增加“1”。
4.3减小按键：数值按循环值减小“1”。
4.4起动按键：按下起动按键起动中频电源。
4.5停止按键：按下停止按键停止中频电源。
4.6 LED显示：用于显示功能项及各功能项参数。
各功能表如下：注：1、U、d任意一个参数设为OFF时，即关闭了定时开机、定时关机功能（启动电源后为长期运行）。
2、US、dS显示的数据1分钟刷新一次。
4.7 发光管指示：用于显示当前状态。
电源指示：当控制器有电源时，电源指示灯亮。
运行指示：当系统正常运行时，运行指示灯亮；当系统故障停机或停机时，运行指示灯灭。
待机指示：定时关机后，运行指示灯亮且待机指示灯亮，为待机状态；LED显示‘d’“距再开机延时间值”。
过温指示：散热器的温度过高（大于80℃±5℃）时过温指示亮，且LED显示‘HE’。
过载指示：当IGBT中电流大于“IGBT运行电流保护设定值”运行一段时间，过载指示灯亮，且LED显示‘HA’。
中频电源说明书
中频电源说明书
DZP系列中频静变电源是新一代航空地面电源，专为民航科技和军用飞机等在生产检测、维修和维护时提供400HZ的外部供电。
产品采用十二脉冲整流，高性能FPGA作为中央处理器，纯数字测量控制技术，LCD屏显示，造型新颖美观、结构设计合理，具有高稳定性和高可靠性，低失真正弦波输出，动态响应快，飞机供电连锁等功能，而且完全满足室外IP55防护等级，超宽（-40~55℃）的工作温度范围，良好的电磁兼容容性等等，是一台安全、可靠、高效、纯净的高端航空地面电源。
参照以下规范：
《GJB1910-94 飞机地面电源通车规范》
《GJB181-86 飞机供电特性及对用电设备的要求》
《GJB572-88 飞机地面电源供电特性及一般要求》
《MH/T6018-1999 地面静态电源》。
中频电炉2.5吨主板说明书讲课讲稿
中频电炉2.5吨主板说明书MPU-3型12脉波恒功率晶闸管中频电源控制板说明书小芯片十二脉波1．概述a.MPU-3型12脉波晶闸管中频电源控制板是一种新型控制触发板。
主要由电源、调节器、移相控制、保护电路、相序自适应电路、启动演算电路、逆变频率跟踪、逆变脉冲形成、脉冲放大及脉冲变压器组成。
其核心部件采用的是高性能、高密度、大规模专用MPU-3集成电路，与我公司开发的高性能软件相结合，从而制成智能化控制芯片---MPU，使该板的控制电电路除调节器外，其余均实现数字化，整流触发器部分不需要任何调整，而且具有可靠性高、脉冲对称度高、抗干扰能力强、反应速度快等特点，又由于有相序自适应电路，无需同步变压器，所以现场调试中免去了调相序、对同步的工作，仅需把两个三相中各自6只晶闸管的门阴极线接入控制板相应的接线端上，整流部分便能投入运行。
b.逆变采用扫频式零压软启动方式，启动性能优于普通的零压软启动电路，并设有自动重复启动电路，可防止中频电源偶尔的启动失败，使启动成功率达到100%。
频率跟踪电路采用的是平均值取样方案，提高了逆变的抗干扰能力，而且仅需取样中频电压信号，而无需槽路电容器的电流信号，免去了外接中频电流互感器、确定取样电流相位的烦恼。
因此，在调试和使用现场中，也不会由于中频输出线或取样电流互感器的相位接反，而产生中频电源不能启动的问题。
c.逆变电路中还加有逆变角调节电路，可以自动调节负载阻抗的匹配，达到恒功率输出，可以制成“快速熔炼”的中频电源, 达到省时、节电、提高网侧功率因数的目的（此功能也可被关掉）。
逆变部分的主要电路均在MPU大规模集成电路的内部，亦是数字电路。
d.MPU-3型12脉波晶闸管中频电源控制板全板仅有12只集成电路、7只晶体管、7只微调电位器、47个引出端子，安装十分方便。
电路的集成化程度很高，故障率极低。
适用于各种晶闸管并联谐振中频电源。
e.MPU-3型12脉波晶闸管中频电源控制板在设计中征求了多方面的意见，采用了有效措施，使得调试极为方便。
洛阳海特 ＫＧＰＳ中频电源装置 ＳＣＲ系列控制板 使用说明
２）适用频率范围 ４００Ｈｚ－８０００Ｈｚ
３）起动方式
零电压软起动
４ ） 起 动 成 功 率 :轻 载 不 小 于 １ ０ ０ ％ ,重 载 不 小 于 ９ ５ ％
５）调整方式
电流、电压双闭环调节
６）整流触发脉冲移相范围
０－１５０°
７）整流触发脉冲形式及脉宽 双窄脉冲列１８°
８）整流触发脉冲最大触发电流 大于８００ｍＡ
我公司生产的ＳＣＲ系列中频电源控制板具有以下优点： 1． 控制 板 采用 了 先进 的集 成 电路 作 为控 制系 统 的核 心 ，控 制能 力 极强 ，集
成度 高 ，整个 控 制 电路 安 装在 一 块 280*220mm 左 右的 印 刷 电路 板 上 ，与 主电路的连线只用四五十条，简单而且可靠，却具有强大的控制功能。 2． 控制板采用三相电源同步直接输入，省去了体积较大的同步变压器等， 使整机电路进一步简化，设备体积减少，安装调试简单而且维修方便， 控制系统如有故障，只要将备用板换上即可，省时省力，不影响生产。 3． 该 控 制 板 采 用 内 置 固 态 继 电 器 代 替 了 外 设 的 中 间 继 电 器 ，进 行 起 动 和 停 止的控制，不仅节省了成本与设备体积，而且使连线变得更加简单。 4． 该控制板具有完善的过流、过压、限流、限压等多路保护系统，一旦电 路出 现 故障 ，保 护 系统 能 在短 时 间内 动作，可 靠地 保 护 晶闸 管 和中 频电 容 等 贵 重 元 件 ，以 免 损 坏 ，造 成 不 必 要 的 损 失 。该 控 制 板 还 具 有 保 护 动 作 后 ，功 率 调 节 电 位 器 反 时 针 旋 到 底 时 ，保 护 系 统 自 动 复 位 ，有 效 地 防 止 了 误 操 作 且 在 大 功 率 状 态 下 电 源 系 统 快 速 启 动 ，有 大 的 冲 击 而 造 成 元 器件的损坏。 5． 该 控 制 系 统 采 用 零 电 压 软 起 动 和 慢 起 动 的 功 能 ，并 采 用 了 先 进 的 双 闭 环 调 节 系 统 ，在 实 际 使 用 中 能 100%可 靠 起 动 ，并 且 起 动 无 冲 击 。设 备 在 实 际运行中，负载变化较大的情况下，也能够稳定可靠地工作。 6． 该 控 制 系 统 调 整 点 少 ，控 制 板 安 装 好 后 ，用 户 只 需 将 过 流 、过 压 、限 流 、 限压调整好即可。 7． 该控制板控制的电源设备对各种负载的适应性强，可广泛应用于煅造、 冶炼、精密铸造、热处理、焊接、弯管等工业领域。 我公司生产的ＩＧＢＴ高频电源控制板除具有ＳＣＲ系列中频电源控制板 类似优点外，还设有水压．温度等保护，设备频率范围可从３ＫＨｚ－５０Ｋ
中频电炉25吨主板说明书
MPU-3型12脉波恒功率晶闸管中频电源控制板说明书小芯片十二脉波1．概述a.MPU-3型 12脉波晶闸管中频电源控制板是一种新型控制触发板。
主要由电源、调节器、移相控制、保护电路、相序自适应电路、启动演算电路、逆变频率跟踪、逆变脉冲形成、脉冲放大及脉冲变压器组成。
其核心部件采用的是高性能、高密度、大规模专用MPU-3集成电路，与我公司开发的高性能软件相结合，从而制成智能化控制芯片 ---MPU ，使该板的控制电电路除调节器外，其余均实现数字化，整流触发器部分不需要任何调整，而且具有可靠性高、脉冲对称度高、抗干扰能力强、反应速度快等特点，又由于有相序自适应电路，无需同步变压器，所以现场调试中免去了调相序、对同步的工作，仅需把两个三相中各自6只晶闸管的门阴极线接入控制板相应的接线端上，整流部分便能投入运行。
b. 逆变采用扫频式零压软启动方式，启动性能优于普通的零压软启动电路，并设有自动重复启动电路，可防止中频电源偶尔的启动失败，使启动成功率达到100%。
频率跟踪电路采用的是平均值取样方案，提高了逆变的抗干扰能力，而且仅需取样中频电压信号，而无需槽路电容器的电流信号，免去了外接中频电流互感器、确定取样电流相位的烦恼。
因此，在调试和使用现场中，也不会由于中频输出线或取样电流互感器的相位接反，而产生中频电源不能启动的问题。
c. 逆变电路中还加有逆变角调节电路，可以自动调节负载阻抗的匹配，达到恒功率输出，可以制成“快速熔炼”的中频电源 , 达到省时、节电、提高网侧功率因数的目的（此功能也可被关掉）。
逆变部分的主要电路均在 MPU大规模集成电路的内部，亦是数字电路。
d.MPU-3型 12脉波晶闸管中频电源控制板全板仅有12只集成电路、 7只晶体管、 7只微调电位器、 47个引出端子，安装十分方便。
电路的集成化程度很高，故障率极低。
适用于各种晶闸管并联谐振中频电源。
e.MPU-3型 12脉波晶闸管中频电源控制板在设计中征求了多方面的意见，采用了有效措施，使得调试极为方便。
500kW-1000Hz中频电源技术说明书
KGPS—500KW/1000Hz全集成电路控制晶闸管中频电源使用说明书西安奥邦科技有限公司电话:(029) 62606501二〇〇九年十月目录一、概述............................... .. (1)二、产品环境条件和对冷却水的要求......... (1)三、主要技术参数....................... .. (1)四、外形及结构........................ ...... .. (2)五、线路原理............................... . (2)六、调试.................................. ..... ..5七、设备的安装及使用................. . (7)八、维护和检修......................... .. (7)九、中频电炉操作范......................... .... .8十、操作注意事项........................ (9)十一、附图.......................... . (10)1.控制电路原理图2.主电路原理图.1.一、概述晶闸管中频电源是一种将工频50赫兹交流电变为中频500-10000赫兹交流电的静止式变频装置。
适用于金属熔炼,透热,淬火及各种金属钎焊等感应加热场合,尤其适用于需要频繁启动的工作场合。
KGPS型号含义如下:KG P S --□/□││││││││││晶闸管───┘│││└───额定输出频率(千赫)变频装置────┘││水冷却───────┘└────额定输出功率二、产品环境条件和对冷却水的要求:1.产品环境条件:符合高、低压电机电器安装条件:a.海拔不超过1000m;b.环境温度在5-40℃范围内;c.使用地区最湿月每日最大相对湿度的平均值不大于90%;d.周围没有导电尘埃、爆炸性气体及能严重损坏金属和绝缘的腐蚀性气体;e.没有明显的振动和颠簸;f.工频进线三相电源应近似对称,其不平衡度不大于5%;g.工频进线三相电源电压波动范围不大于±5%。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。 MPU-6型恒功率晶闸管中频电源控制板 使用说明书
买板子电话: 技术论坛: 大芯片六脉波 1、 概述 MPU-6恒功率晶闸管中频电源控制板, 是MPU-2基础上开发的新型控制触发板。主要由电源、 调节器、 移相控制电路、 保护电路、 启动演算电路、 逆变频率跟踪、 逆变脉冲形成、 脉冲放大及脉冲变压器组成。其核心部件采用了高性能、 高密度、 超大规模专用MPU集成电路, 使其电路除调节器外, 其余均实现数字化, 整流触发器部分不需要任何调整, 而且可靠性高、 脉冲对称度高、 抗干扰能力强、 反应速度快等特点, 又由于有相序自适应电路, 无需同步变压器, 因此, 现场调试中免去了调相序、 对同步的工作, 仅需把KP晶闸管的门极线接入控制板相应的接线端上, 整流部分便能投入运行。 逆变采用扫频式零压软启动方式, 启动性能优于普通的零压软启动电路。并设有自动重复启动电路, 可防止中频电源偶然的启动失败, 使启动成功率达到100%。频率跟踪电路采用的是平均值取样方案, 提高了逆变的抗干扰能力, 而且仅需取样中频电压信号, 而无需槽路电容器的电流信号, 免去了外接中频电流互感器、 确定取样电流相位的烦恼。因此, 在调试和使用现场中, 也不会由于中频输出线或取样电流互感器的相位接反, 而产生中频电源不能启动的问题。 逆变电路中还加有逆变角调节电路, 能够自动调节负载阻抗的匹配, 达到恒功率输出, 能够制成”快速熔炼”的中频电源, 达到节时、 节电、 提高网侧功率因数的目的( 此功能也可被送掉) 。逆变部分的主要电路均在MPU大规模集成电路的内部, 亦是数字电路。 MPU-6控制板全板仅有8只集成电路、 4只晶体管、 6只微调电位器、 33个引出端子, 安装十分方便, 适用于各种晶闸管并联谐振中频电源。 2、 产品名称 产品名称: MPU-6恒功率晶闸管中频电源控制板 3、 适用装置 资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。 适用于400HZ-10KHZ各种晶闸管并联谐振中频电源。 4、 正常使用条件 4.1海拔不超过 米。 4.2环境温度不低于-10℃, 不高于+40℃。 4.3空气最大相对湿度不超过90%( 20℃±5℃时) 。 4.4运行地点无导电及爆炸性尘埃, 无腐蚀金属和破坏绝缘的气体或蒸汽。 4.5无剧烈振动和冲击。 5、 主要技术参数 5.1主电路进线额定电压: 100V~660V( 50HZ) ( 注意R8、 R9、 R10的匹配) 5.2控制供电电源: 单相17V/2A。 5.3中频电压反馈信号: AC 15V/15mA。 5.4电流反馈信号: AC 12V/5mA三相输入。 5.5整流触发脉冲移相范围: α=0~130°。 5.6整流触发脉冲不对称度: 小于1°。 5.7整流触发脉冲信号宽度: ≥600μS、 双窄、 间隔60°。 5.8整流触发脉冲特性: 触发脉冲峰值电压: ≥12V 触发脉冲峰值电流: ≥1A 触发脉冲前沿陡度: ≥0.5A/μS 5.9逆变频率: 4000HZ~10KHZ。 5.10逆变触发脉冲信号宽度: 1/16×逆变频率。 5.11逆变触发脉冲特性: 触发脉峰值电压: ≥22V 触发脉峰值电流: ≥1.5A 触发脉冲前沿陡度: ≥2A/μS ( 逆变的触发脉冲变压器是外接的) 5.12最大外型尺寸: 245×175×40mm。 5.13故障信号输出: 控制板在检测到故障信号时, 输出一组接点信号, 该接点容量为AC: 5A/220V: DC: 资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。 10A/28V。 6、 电路原理 整个控制电路除逆变末级触发单元外, 做成一块印刷电路板结构。功能上包括电源、 整流触发、 调节器、 逆变触发、 启动演算等, 除调节器为模拟运算电路外, 其余均为数字电路。 组成该控制板的核心集成电路为U5, 型号为MPU它是一块专用超大规模数字集成电路, 有3路时钟输入口, 33路输入/输出口, 内部功能包括整流移相触发、 相序自适应、 逆变触发、 逆变引前角锁定、 逆变重复起动、 过流保护、 过压保护、 缺相保护、 水压低保护、 水温高保护控制板欠压保护, 另外还有二个外部故障输入保护。 6.1整流触发工作原理 这部分电路包括三相同步、 相序自适应、 压控时钟、 数字触发、 末级驱动等电路。 三相同步信号直接由晶闸管的门极引线K4、 K6、 K2从主回路的三相进线上取得, 由R8、 C5、 R9、 C6、 R10、 C7进行滤波, 再经6只光电耦合器进行电位隔离, 获得6个相位互差60度的矩形波同步信号, 输入到U5的54P、 56P、 58P、 60P、 61P、 63P。 在U5的内部有相序自适应电路, 确保了中频电源的三相交流输入能够不分相序。 U3D及其周围电路构成压控时钟, 其输出信号的周期随调节器的输出电压VK而线性变化。压控时钟信号输入到U5的3P, 作为数字触发的时钟CL0K1。 数字触发的特征是用计数( 时钟脉冲) 的办法来实现移相, 6路整流移相触发脉冲均由U5产生。6路整流移相触发脉冲经U6晶体管陈列放大后, 驱动整流脉冲变压器输出。 6.2调节器工作原理 共设有2个调节器: 中频电压/电流调节器、 逆变角调节器。 其中电压/电流调节器( U3C) , 是常规的PI调节器, 在启动和运行的整个阶段, 该环始终参与工作; 逆变角调节器( U3B) 用于使逆变桥能在某一з角下稳定的工作。 调节器电路的工作过程能够分为两种情况: 一种是直流电压没有达到最大值的时候, 即U3D没有限幅, 而U3A工作于限幅状态, 对应的为最小逆变з角, 此时系统完全是一个标准的电压/电流闭环系统; 另一种情况是直流电压已到最大值, 即U3D开始限幅, 整流桥的调节不再起作用, 而U3A退出限幅状态开始工作, 调节逆变角调节器的з角给定值, 使输出的中资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。 频电压增加, 达到新的平衡。此时, 就有电压/电流调节器与逆变角调节器双环工作。 中频电压互感器过来的中频电压信号由UP1、 UP2输入后, 分为两路, 一路由U2C进行电平转换后送到U5的12P, 另一路经D35-D38整流后, 又分为两路, 一路送到电压/电流调节器, 另一路送到过电压保护。 由主回路交流互感器取得的电流信号, 先在外部转换成电压信号, 从Ⅰ1、 Ⅰ2、 Ⅰ3输入, 经二极管D39-D44整流后, 再分为两路, 一路作为过流保护信号, 另一路作为电压/电流调节器的反馈信号。 6.3逆变部分工作原理 本电路逆变触发部分, 采用的是归频式零压软起动, 只需取一路中频电压反馈信号, 无需槽路中频电容器上的电流信号, 其本质上相当于它激转自激电路, 属于平均值反馈电路。由于主回路上无需附加任何起动电路, 不需要预充磁或预充电的起动过程, 因此, 主回路得以简化, 调试过程简单。 起动过程大致是这样的, 在逆变电路起动前, 先以一个高于槽路谐振频率的它激信号去触发逆变晶闸管, 当电路检测到主回路开始有直流电流时, 便控制它激信号的频率从高向低扫描, 同时继续加大主回路的直流电流, 当它激信号频率下降到接近槽路谐振频率时, 中频电压便建立起来, 并反馈到自动调频电路。自动调频电路一旦投入工作, 便停止它激信号的频率往低扫描动作, 转由自动调频电路控制逆变动引前角, 使设备进入稳态运行。 若一次起动不成功, 即自动调频电路没有抓住中频电压反馈信号, 此时, 它激信号便会一直扫描到最低频率, 重复起动电路一旦检测到它激信号进入到最低频段, 便进行一次再起动, 把它激信号再推到最高频率, 重新扫描一次, 直至起动成功, 重复起动的周期约为0.5秒钟。 由UP1和UP2输入的中频电压信号, 经U2C转换成方波信号, 输入到U5的12P。由U5的64P、 67P输出的逆变触发信号, 经U7隔离放大后, 驱动逆变触发CMOS晶体管Q5、 Q6。U4A和U4C构成逆变压控时钟, 输入到U5的83P; 同时又由U7进行频压转换后用于驱动频率表。FHZ微调电位器用于整定外接频率表的读数。 另外, 当发生过电压保护时, U5内部的过电压保护振荡器起振, 输出2倍于最高逆变频率的触发脉冲, 使逆变桥的4只晶闸管均导通。 资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。 U4B为起动失败检测器, 其输出控制U5内部重复起动电路。 6.4启动演算工作原理 过电流保护信号经U1B, 送到U5的15P, 封锁整流触发脉冲: 驱动”GL”LED批示灯亮和驱动报警继电器。经过”W2 IF”微调电位器可整定过流电平。 当三相交流输入缺相时, 本控制板均能对电源实现保护和指示。其原理是: 由4#、 6#、 2#晶闸管的阴极( K) 分别取A、 B、 C三相电压信号( 经过门极引线) , 经过光电耦合器的隔离送到U5进行检测和判别, 一旦出现”缺相”故障时, 除了封锁整流触发脉冲外, 还驱动”QX”LED指示灯以及报警继电器。 为了使控制电路能够更可靠准确的运行, 控制电路上还设置了启动定时器和控制电源欠压检测保护。在开机的瞬间, 控制电路的工作是不稳定的, 设置一个3秒钟左右的定时器, 待定时过后, 才容许输出触发脉冲。这部分电路由U1C等元件构成。若由于某种原因造成控制板上直流供电电压过低, 稳压器不能稳压, 亦会使控制出错。设置一个欠压检测电路( 由U1D等组成) , 当VCC电压低于12.5V时便封锁整流触发脉冲, 防止不正确的触发, 同时点亮”QY”LED指示灯和驱动报警继电器。 自动重复起动电路在U5内部。微动开关DIP-2用于关闭自动重复起动电路。 U1A组成中频过电压检测, 输入到U5的15P, 封锁整流触发脉冲; 驱动”GY”LED指示灯亮和驱动报警继电器; 同时使过压保护振荡器起振。调节”W1 VF”微调电位器可整定过压电平。 U8A及周围电路组成水压过低延时保护电路, 延时时间约3秒, 输入到U5的77P, 封锁整流触发脉冲; 驱动”SY”LED指示灯亮和驱动报警继电器。 U8B, 周围电路组成水温过延时保护电路, 不延时, 输入到U5的76P, 封锁整流触发脉冲; 驱动”SW”LED指示灯亮和驱动报警断电器。 以上保护, 只有经过复位信号, 或经过关机后再开机进行”上电复位”方可再运行。 复位开关信号由KZ、 GND输入, 闭合状态为复位/暂停。 7、 控制板的接线端子与参数 控制板共有33个M3接线端子, 端子排列图参见图一, 各端子功能表见表一。 表一
