动态电路专题训练类型1开关型动态电路分析方法：第一步：判断连接方式：明确断开or闭合时分别是什么电路，（去表）简化电路，画出等效电路第二步：判断各电表测量的物理量第三步：动态分析：根据欧姆定律判断开关导致I、U 的变化（注意串、并联电路电流、电压关系的运用）1．如图，电源电压恒定，闭合S2，断开S1和S3，两电表均有示数；再断开S2，同时闭合S1和S3，此时( )A．电流表示数变小，电压表示数变大B．电流表示数变大，电压表示数变小C．两电表示数均变小D．两电表示数均变大2．如图电路中，闭合开关S1、S2，电流表和电压表均有示数，若断开S2，则( )A．电流表示数变小，电压表示数变小B．电流表示数变小，电压表示数变大C．电流表示数变大，电压表示数变小D．电流表示数变大，电压表示数变大3．如图，电源电压和灯的电阻保持不变，先闭合S1，灯L正常发光，电流表有示数，再进行下列操作后，判断正确的是( )A．同时闭合S1、S2，电流表示数变大，灯变亮B．同时闭合S1、S3，电流表示数变大，灯的亮度不变C．同时闭合S1、S3，电压表的示数不变D．断开S1，只闭合S2，电流表、电压表示数都变大4．如图所示的电路中，电源电压保持不变，先闭合开关S1，电流表、电压表的示数分别为I1、U1，再闭合开关S2、S3，电流表的示数分别为I2、U2，则正确的是( )A．I1＞I2U1＞U2B．I1＜I2U1＞U2C．I1＜I2U1＜U2D．I1＞I2U1＜U2类型2滑动变阻器型动态电路分析方法：第一步：判断连接方式，串联or并联（去表）简化电路第二步：判断各电表测量的物理量，A表：串谁测谁；V表：抱谁测谁第三步：动态分析R滑变—I、U 的变化）先电阻、再电流、最后电压5．如图所示电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电表的示数变化情况是()A.电流表示数增大，电压表示数增大B.电流表示数减小，电压表示数增大C.电流表示数不变，电压表示数不变D.电流表示数减小，电压表示数不变6．如图所示，电源电压保持不变，闭合开关，当滑动变阻的滑片P 向右滑动时，下列判断正确的是（）A.电压表示数变大，电流表示数变大B.电压表示数变小，电流表示数交小C.电压表示数变大，电流表示数变小D.电压表示数变小，电流表示数变大7．如图所示，电源电压保持不变，闭合开关，调节变阻器，各电表示数变化情况是( )A．滑片向右移动，甲表示数变小，乙表示数变大B．滑片向左移动，甲表示数变大，乙表示数变大C．滑片向左移动，甲表示数变大，乙表示数变小D．滑片向右移动，甲表示数变小，乙表示数不变8．如图所示的电路，电源电压保持不变，R为定值电阻．下列说法正确的是( )A．开关闭合前，电压表和电流表均无示数B．开关闭合后，滑片P向右移动的过程中，电压表的示数变大C．开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的比值不变D．开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的乘积变大9．如图所示，电源电压不变，闭合开关，当滑动变阻器滑片向左移动时，下列判断正确的是( )A．电压表示数与电流表A1示数的乘积变大B．电压表示数与电流表A2示数的乘积变大C．电压表示数与电流表A1示数的比值不变，电流表A2示数变小D．电压表示数与电流表A1示数的比值变大，电流表A2示数变大10．为了练习使用滑动变阻器，同时探究串联电路中电压、电流的规律，某实验小组设计了如图所示的电路．此电路中灯泡的电阻始终保持不变，闭合开关S，滑动变阻器的滑片P向左滑动时(电表均在安全范围内)，则( )A．电压表V1的示数变大B．电压表V1与V2的示数之和变小C．电流表A的示数变小D．若电压表V1突然短路，则小灯泡变亮类型3应用型动态电路11．如图，R为光敏电阻，其阻值随光照强度的增大而减小，R1是定值电阻．闭合开关，逐渐增大光敏电阻上的光照强度，电表示数变化情况是( )A．电流表示数变小，电压表示数变大B．电流表示数变大，电压表示数变小C．电压表和电流表示数的比值将变小D．电流表和电压表示数均变大12．小明在医院看到一种输液警报器，当管内药液流完时，电铃发声，报警器内部电路如图所示，其中R是一个随药液量减少而变小的电阻．当闭合开关，输液报警器工作时，下列分析正确的是( )A．开始输液时，电流表示数最大B．输完药液时，电压表示数最小C．开始输液时，电铃不响的原因是电铃没有电流通过D．输完药液时，电铃响的原因是其两端电压最大13．小海设计了一种测定油箱内油量的模拟装置，如图所示，其中电源两端电压保持不变，R0是定值电阻，R 是滑动变阻器的电阻片，滑动变阻器的滑片P跟滑杆的一端连接，滑杆可以绕固定点O转动，另一端固定着一个浮子．油箱中的油量减少时，浮子随油面下降，带动滑杆使变阻器的滑片P向上移动，从而引起电流表的示数发生变化．下列说法中正确的是( )A．电流表示数变小时，表明油箱中的油量减少B．电流表示数变小时，电阻R0两端电压变大C．当油箱中的油量减少时，电流表示数变大D．当油箱中的油量减少时，变阻器R连入电路的电阻变小14.下图是某同学设计的测风速的装置，图中探头、金属杆和滑动变阻器的滑片P相连，可上下移动．现要求：当风吹过探头时，滑动变阻器的滑片P向上移动，且风速增大时电压表的示数增大．以下四个图中符合要求的是（）A.B.C.D.15.下图是一种输液时所用报警电路：电源电压恒定，R为定值电阻，闭合开关S，贴在针口处的传感器M接触到从针口处漏出的药液后，其电阻RM发生变化，导致电压表的示数增大而触犯警报器（图中未画出）报警，则M接触药液后（）A.M的电阻RM变大B.电路消耗的总功率变大C.电压表与电流表的示数乘积不变D.电压表与电流表的示数之比变大16.某兴趣小组为了研究电子温控装置，连接成如图所示电路，R1为热敏电阻，热敏电阻的阻值随温度的升高而减小，闭合开关，当温度降低时，下列说法中正确的是（）A.电压表V2和电流表A示数均变大B.电压表V1和电流表A示数之比不变C.电压表V2和电流表A的乘积不变D.电压表V2变化量和电流表A变化量之比不变、答案：1．如图，电源电压恒定，闭合S2，断开S1和S3，两电表均有示数；再断开S2，同时闭合S1和S3，此时( D)A．电流表示数变小，电压表示数变大B．电流表示数变大，电压表示数变小C．两电表示数均变小D．两电表示数均变大2．如图电路中，闭合开关S1、S2，电流表和电压表均有示数，若断开S2，则( A)A．电流表示数变小，电压表示数变小B．电流表示数变小，电压表示数变大C．电流表示数变大，电压表示数变小D．电流表示数变大，电压表示数变大3．如图，电源电压和灯的电阻保持不变，先闭合S1，灯L正常发光，电流表有示数，再进行下列操作后，判断正确的是( B )A．同时闭合S1、S2，电流表示数变大，灯变亮B．同时闭合S1、S3，电流表示数变大，灯的亮度不变C．同时闭合S1、S3，电压表的示数不变D．断开S1，只闭合S2，电流表、电压表示数都变大4．如图所示的电路中，电源电压保持不变，先闭合开关S1，电流表、电压表的示数分别为I1、U1，再闭合开关S2、S3，电流表的示数分别为I2、U2，则正确的是( C )A．I1＞I2U1＞U2B．I1＜I2U1＞U2C．I1＜I2U1＜U2D．I1＞I2U1＜U25．如图所示电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电表的示数变化情况是(C)A.电流表示数增大，电压表示数增大B.电流表示数减小，电压表示数增大C.电流表示数不变，电压表示数不变D.电流表示数减小，电压表示数不变6．如图所示，电源电压保持不变，闭合开关，当滑动变阻的滑片P 向右滑动时，下列判断正确的是（D）A.电压表示数变大，电流表示数变大B.电压表示数变小，电流表示数交小C.电压表示数变大，电流表示数变小D.电压表示数变小，电流表示数变大7．如图所示，电源电压保持不变，闭合开关，调节变阻器，各电表示数变化情况是( D )A．滑片向右移动，甲表示数变小，乙表示数变大B．滑片向左移动，甲表示数变大，乙表示数变大C．滑片向左移动，甲表示数变大，乙表示数变小D．滑片向右移动，甲表示数变小，乙表示数不变8．如图所示的电路，电源电压保持不变，R为定值电阻．下列说法正确的是( B )A．开关闭合前，电压表和电流表均无示数B．开关闭合后，滑片P向右移动的过程中，电压表的示数变大C．开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的比值不变D．开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的乘积变大9．如图所示，电源电压不变，闭合开关，当滑动变阻器滑片向左移动时，下列判断正确的是( B )A．电压表示数与电流表A1示数的乘积变大B．电压表示数与电流表A2示数的乘积变大C．电压表示数与电流表A1示数的比值不变，电流表A2示数变小D．电压表示数与电流表A1示数的比值变大，电流表A2示数变大10．为了练习使用滑动变阻器，同时探究串联电路中电压、电流的规律，某实验小组设计了如图所示的电路．此电路中灯泡的电阻始终保持不变，闭合开关S，滑动变阻器的滑片P向左滑动时(电表均在安全范围内)，则( C )A．电压表V1的示数变大B．电压表V1与V2的示数之和变小C．电流表A的示数变小D．若电压表V1突然短路，则小灯泡变亮类型3应用型动态电路11．如图，R为光敏电阻，其阻值随光照强度的增大而减小，R1是定值电阻．闭合开关，逐渐增大光敏电阻上的光照强度，电表示数变化情况是( D)A．电流表示数变小，电压表示数变大B．电流表示数变大，电压表示数变小C．电压表和电流表示数的比值将变小D．电流表和电压表示数均变大12．小明在医院看到一种输液警报器，当管内药液流完时，电铃发声，报警器内部电路如图所示，其中R是一个随药液量减少而变小的电阻．当闭合开关，输液报警器工作时，下列分析正确的是( D )A．开始输液时，电流表示数最大B．输完药液时，电压表示数最小C．开始输液时，电铃不响的原因是电铃没有电流通过D．输完药液时，电铃响的原因是其两端电压最大13．小海设计了一种测定油箱内油量的模拟装置，如图所示，其中电源两端电压保持不变，R0是定值电阻，R 是滑动变阻器的电阻片，滑动变阻器的滑片P跟滑杆的一端连接，滑杆可以绕固定点O转动，另一端固定着一个浮子．油箱中的油量减少时，浮子随油面下降，带动滑杆使变阻器的滑片P向上移动，从而引起电流表的示数发生变化．下列说法中正确的是( A)A．电流表示数变小时，表明油箱中的油量减少B．电流表示数变小时，电阻R0两端电压变大C．当油箱中的油量减少时，电流表示数变大D．当油箱中的油量减少时，变阻器R连入电路的电阻变小14.下图是某同学设计的测风速的装置，图中探头、金属杆和滑动变阻器的滑片P相连，可上下移动．现要求：当风吹过探头时，滑动变阻器的滑片P向上移动，且风速增大时电压表的示数增大．以下四个图中符合要求的是（B）A.B.C.D.15.下图是一种输液时所用报警电路：电源电压恒定，R为定值电阻，闭合开关S，贴在针口处的传感器M接触到从针口处漏出的药液后，其电阻RM发生变化，导致电压表的示数增大而触犯警报器（图中未画出）报警，则M接触药液后（B）B.M的电阻RM变大 B.电路消耗的总功率变大C.电压表与电流表的示数乘积不变D.电压表与电流表的示数之比变大16.某兴趣小组为了研究电子温控装置，连接成如图所示电路，R1为热敏电阻，热敏电阻的阻值随温度的升高而减小，闭合开关，当温度降低时，下列说法中正确的是（D）A.电压表V2和电流表A示数均变大B.电压表V1和电流表A示数之比不变C.电压表V2和电流表A的乘积不变D.电压表V2变化量和电流表A变化量之比不变。

合集下载

九年级物理全册第十七章欧姆定律知识汇总大全(带答案)

九年级物理全册第十七章欧姆定律知识汇总大全单选题1、在如图甲所示的电路中，电源两端的电压恒为U，定值电阻的阻值为R1，两电流表均有“-”“0.6”“3”三个接线柱。

当开关S闭合后，电流表A1、A2的指针均如图乙所示，此时滑动变阻器R2接入电路中的电阻值为R P。

下列说法中正确的是（）A．电阻R1两端的电压U1、R2两端的电压U2与U之间满足U>U1=U2B．通过R2的电流为0.24AC．电阻R1∶R P=4∶1D．在滑片向右滑动过程中，电流表A1的示数变大，电流表A2的示数不变答案：CA．由电路图可知，电阻R1和滑动变阻器R2并联，电流表A1测干路电流，A2表测支路电流，电压表测电源电压。

由于并联电路两端的电压相等且都等于电源电压，所以电阻R1两端的电压U1、R2两端的电压U2与U之间满足U=U1=U2，故A错误；B．并联电路中，干路电流大于支路电流，由于电流表A1测干路电流，所以A1接的是大量程，分度值为0.1A，所以干路电流为1.2A；由于指针指在同一位置时，A2表测通过R1的电流，接的是小量程，分度值为0.02A，故通过R1的电流为0.24A，由并联电路电流特点可知，通过R2的电流为I2=I-I1=1.2A-0.24A=0.96A故B错误；C．通过R1的电流I1=0.24A，通过R2的电流I2=0.96A，此时滑动变阻器R2接入电路中的电阻值为R P，由于并联电路两端的电压相等，所以有I1R1=I2R P带入数据可得R1 R P =I2I1=0.96A0.24A=41故C正确；D．在并联电路中，支路互不影响，所以在滑片向右滑动过程中，电流表A2的示数不变；由于向右移动滑动变阻器接入阻值变大，电压不变，根据I=UR可知，通过R2的电流变小，即电流表A1的示数变小，故D错误。

故选C。

2、电源电压恒定且未知，利用阻值已知的电阻R0和一只电表，几个同学分别设计了如图所示的四种电路来测未知电阻R x的阻值，其中方法可行的有几种（）A．1种B．2种C．3种D．4种答案：C（1）只闭合开关S时，两电阻串联，电流表测量电路的电流，根据U＝IR表示出电源电压，当S、S1都闭合时R0被短路，只有待测电阻R x工作，电流表测量电路的电流，根据U＝IR算出电源电压，根据电源电压相等列等式表示出待测电阻，故（1）可行；（2）只闭合开关S1，电路为R1的简单电路，电流表测电路中的电流，根据欧姆定律求出电源的电压；只闭合开关S2，电路为R x的简单电路，电流表测通过R x的电流I x，此时R x两端的电压等于电源电压，根据R x=U x I x求出电阻，故（2）可行；（3）开关S和S1都闭合时，R0被短路，电压表测量电源电压U；只闭合S时，R0和R x串联，电压表直接测量R x两端的电压U x，根据串联电路总电压等于各串联导体电压之和，求出定值电阻两端的电压U0＝U﹣U x 根据I0=U0 R0求出通过定值电阻的电流。

2023九年级物理全册第十七章欧姆定律专项动态电路的分析与计算作业课件新版新人教版

错误.
类型2
开关型
8. 如图所示的电路中,电源电压为6 V不变,R1=R3=4 Ω,R2=6 Ω,求:
(1)当只闭合S时,电压表和电流表的示数;
(2)当S、S1、S2都闭合时,电流表和电压表的示数.
答案
8.解:(1)当只闭合S时,R2、R3串联,电流表测电路中的电流,电压表测R3两端的电压,
因串联电路中总电阻等于各分电阻之和,
类型3
敏感电阻型
9. [2022北京石景山区期末]如图所示是一种温度测试仪的电路,R1为定值电阻,R2为热
敏电阻(阻值随温度升高而减小,电路图符号 ).电源两端的电压不变,闭合开关S,当所测
物体温度升高时,下列判断正确的是(
)
A.电流表示数变小
B.电流表示数不变
C.电压表示数变小
D.电压表示数变大
敏感电阻型
11. 新情境 [2021黄冈中考]图甲是一种测力装置部分结构的示意图.横梁OA上下表面各
贴一张完全一样的应变电阻片R1和R2,串联在有恒定电流的电路中(图乙).在A端施加向
下的力F,横梁向下弯曲,R1被拉伸,R2被压缩,根据它们两端电压的差值即可测量力F的大
小.下列有关分析错误的是 (
)
答案
6.D
由题图可知,当只闭合S1时,R1和R2串联,电流表测量电路中的电流,电压表测量R1
两端电压,此时电压表与电流表示数的比值为R1的阻值;当S1、S2同时闭合时,R2被短路,
电路是关于R1的简单电路,电流表测量电路中的电流,电压表测量电源电压,所以电压表
示数变大,电流表示数也变大,故A、B错误;当S1、S2均闭合时,电压表和电流表示数的
短,横截面积变大,故R2的电阻变小,B正确;由于R1与R2在发生形变前是完全一样的应变

【精】人教版初三物理第十七章欧姆定律-知识点+练习题+单元测验(有答案)

初三物理第十七章欧姆定律一、电流与电压和电阻的关系 1、在电阻一定的情况下，导体中的电流与加在导体两端的电压成正比； 2、在电压一定的情况下，导体中的电流与导体的电阻成反比。

二、欧姆定律及其应用1、欧姆定律的内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。

2、数学表达式 =U I R 变形公式有： =,,,U R U IR I3、说明： ①适用条件：纯电阻电路（即用电器工作时，消耗的电能完全转化为内能）②I 、U 、R 对应同一导体或同一段电路，不同时刻、不同导体或不同段电路三者不能混用，应加角码区别。

③使用欧姆定律解题时，电压的单位用伏，电阻的单位用欧，电流的单位用安。

④导体的电阻由导体本身的长度、横截面积、材料、温度等因素决定。

R=IU 是电阻的量度式，它表示导体的电阻可由IU 给出，即R 与U 、I 的比值有关，但R 与外加电压U 和通过电流I 等因素无关。

课外补充：1、串联电路的电阻特点串联电路中总电阻等于各部分电路电阻之和。

公式：R=R 1+R 2串联电阻的总电阻的阻值比任何一个分电阻的阻值都大。

多个电阻串联相当于增大导线的长度。

2、并联电路的电阻特点并联电路总电阻的倒数等于各支路电阻倒数之和。

公式：R 1=1R 1+2R 1 并联电阻的总电阻的阻值比任何一个分电阻的阻值都小。

多个电阻并联相当于增大导线的横截面积。

【例题解析】1．一段铜线的电阻为R ，两端电压为U ，通过电流强度为I ，下列说法中不正确的是［ B ］A ．R 由铜线的长度和横截面积决定B ．R 的大小与U 有关C ．铜线的电阻对电流通过有阻碍作用D ．R 的大小与I 无关2．两条长度相等、截面积不等的同种材料制成的电阻丝，串联在电路中，则粗电阻丝［ D ］A ．电流强度较大B ．电流强度较小C ．电压较大D ．电压较小3.根据欧姆定律公式I= U/R，可变形得到R= U/I．对此，下列说法中正确的是（ D ）A．导体电阻的大小跟导体两端的电压成正比B．导体电阻的大小跟导体中的电流成正比C．当导体两端的电压为零时，导体的电阻也为零D．导体电阻的大小跟导体两端的电压和通过导体的电流无关4.有一条电阻线，在其两端加1伏特电压时，测得电阻值0.5欧姆，如果在其两端加10伏特电压时，其电阻值应为［ A ］A．0.5欧姆B．5欧姆C．0.05欧姆 D．20欧姆5．两个电阻值完全相等的电阻，若并联后的总电阻是10欧姆，则将它们串联的总电阻是［ D ］A．5欧姆 B．10欧姆C．20欧姆 D．40欧姆6．一条导线的电阻是R，把它对折分成等长的两段后，再把这两段并联起来使用，这时电阻是［ A ］A. R/4B.R/2C. R/2D.R7．在一段导体两端加2伏特电压时，通过它的电流强度是0.4安培，这段导体的电阻是___5___欧姆；如果在它两端不加电压，通过它的电流强度是___0___安培，这段导体的电阻是___5___欧姆。

第十七章《欧姆定律》章末复习 2023-2024学年物理人教版九年级全一册(含答案)

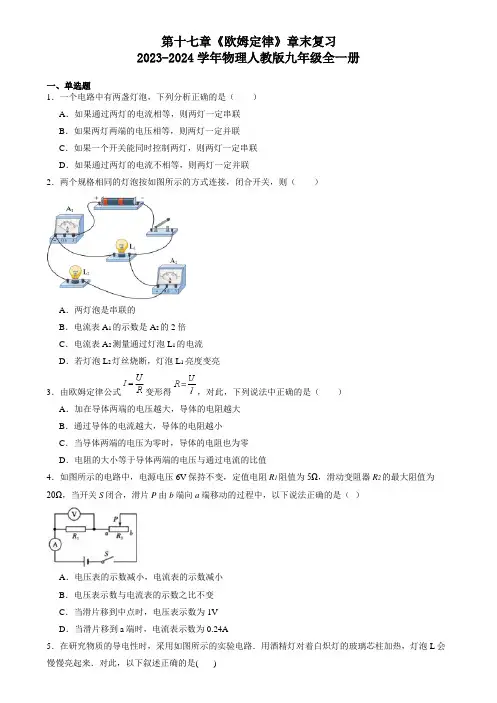

第十七章《欧姆定律》章末复习2023-2024学年物理人教版九年级全一册一、单选题1．一个电路中有两盏灯泡，下列分析正确的是（）A．如果通过两灯的电流相等，则两灯一定串联B．如果两灯两端的电压相等，则两灯一定并联C．如果一个开关能同时控制两灯，则两灯一定串联D．如果通过两灯的电流不相等，则两灯一定并联2．两个规格相同的灯泡按如图所示的方式连接，闭合开关，则（）A．两灯泡是串联的B．电流表A1的示数是A2的2倍C．电流表A2测量通过灯泡L1的电流D．若灯泡L2灯丝烧断，灯泡L1亮度变亮3．由欧姆定律公式变形得，对此，下列说法中正确的是（）A．加在导体两端的电压越大，导体的电阻越大B．通过导体的电流越大，导体的电阻越小C．当导体两端的电压为零时，导体的电阻也为零D．电阻的大小等于导体两端的电压与通过电流的比值4．如图所示的电路中，电源电压6V保持不变，定值电阻R1阻值为5Ω，滑动变阻器R2的最大阻值为20Ω，当开关S闭合，滑片P由b端向a端移动的过程中，以下说法正确的是（）A．电压表的示数减小，电流表的示数减小B．电压表示数与电流表的示数之比不变C．当滑片移到中点时，电压表示数为1VD．当滑片移到a端时，电流表示数为0.24A5．在研究物质的导电性时，采用如图所示的实验电路．用酒精灯对着白炽灯的玻璃芯柱加热，灯泡L会慢慢亮起来．对此，以下叙述正确的是()A．玻璃芯柱和灯泡L是并联的B．本实验能说明电阻的大小与酒精灯有关系C．通过灯泡的电流要比通过玻璃芯柱的电流大D．加热过程中，玻璃芯柱的电阻随着温度升高而减小6．如图所示，当开关S闭合，滑动变阻器的滑片P由右端向左滑向中点处的过程中（）A．电压表V的示数变小，电流表A2示数变大B．灯泡变亮，电流表A2示数变小C．电压表V的示数不变，灯泡亮度不变D．电流表A1示数不变，电流表A2示数变大7．如图甲所示的电路中，滑动变阻器的滑片P从a端移到b端，定值电阻R1两端的电压随滑动变阻器R2阻值变化的图像如图乙所示，R2的总阻值为50Ώ，下列说法中错误的是A．电源电压为6VB．该电路的最大功率为3.6WC．P在b端时，电阻R1的功率为0.1 WD．P在b端时，该电路的总功率为0.5 W8．如图是安装在潜水器上深度表的简化电路图．其中，显示器由电流表改装，压力传感器的电阻随压力的增大而减小，电源电压不变，R0是定值电阻．在潜水器下潜过程中，下列判断正确的是A．R0两端的电压增大B．通过显示器的电流减小C．传感器两端的电压增大D．电路的总功率减小9．如图甲所示的电路中，滑动变阻器的滑片P从a端移到b端，定值电阻R1两端的电压随滑动变阻器R2阻值变化的图像如图乙所示，R2的总阻值为50Ώ，下列说法中错误的是A．电源电压为6VB．该电路的最大功率为3.6WC．P在b端时，电阻R1的功率为0.1 WD．P在b端时，该电路的总功率为0.5 W10．如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，下列说法中正确的是（）A．通过滑动变阻器的电流变小，其两端的电压变大B．通过小灯泡的电流及其两端的电压都保持不变C．电流表的示数变大，电压表的示数变小D．电流表和电压表的示数都逐渐变大11．如图是安装在潜水器上深度表的简化电路图．其中，显示器由电流表改装，压力传感器的电阻随压力的增大而减小，电源电压不变，R0是定值电阻．在潜水器下潜过程中，下列判断正确的是A．R0两端的电压增大B．通过显示器的电流减小C．传感器两端的电压增大D．电路的总功率减小13．如图所示，甲、乙为完全相同的电表。

第十七章专题二：欧姆定律中的动态电路分析人教版九年级物理全一册

第十七章专题二：欧姆定律中的动态电路分析一、单选题1．利用如图所示的电路，探究电流与电阻的关系时，每次实验必须保持大小不变的是（）A．电压表的示数B．电流表的示数C．定值电阻R x的阻值D．滑动变阻器R′的阻值2．如图所示，关于灯泡变亮的说法中正确的是（）A．M连E接线柱，闭合开关，滑动变阻器滑片向右移B．M连F接线柱，闭合开关，滑动变阻器滑片向右移C．M连E接线柱，闭合开关，滑动变阻器滑片向左移D．M连F接线柱，闭合开关，滑动变阻器滑片向左移3．济宁市教育局利用如图所示的“坐位体前屈测试仪”对初中毕业生进行了身体柔韧性测试，测试者向前推动滑块，滑块被推动的距离越大，仪器的示数就越大。

小希同学设计了如图所示的四种电路，其中滑动变阻器的滑片向左滑动时，电表示数增大的电路是（）A．B．C．D．4．如图所示的电路，电源电压和灯泡L的电阻不变，闭合开关S，将滑片P向右移动时（）A．电压表示数变小，电流表示数变小B．电压表示数变小，电流表示数变大C．电压表示数变大，电流表示数变大D．电压表示数变大，电流表示数变小5．为保障安全，现在很多室内公共场所安装有烟雾报警装置。

如图所示是烟雾报警的简化原理图，电源电压保持不变，R0为定值电阻，光敏电阻R的阻值随光照强度的减弱而增大，当电路中的电流减小至某一数值时报警器开始报警。

当有烟雾遮挡射向光敏电阻R的激光时（）A．电阻R的阻值随电流变化B．电流表A的示数变大C．电压表V的示数变大D．电压表V的示数与电流表A的示数的比值变小6．如图所示，图甲是非接触式红外线测温枪，图乙是它的工作原理图。

R0是定值电阻，R 是红外线热敏电阻，其阻值随人体温度变化的图象如图丙。

对该电路分析正确的是（）A．体温越低，R 的阻值越小B．体温越低，电压表示数越大C．体温变化不影响电压表示数D．体温越高，电压表示数越大7．如图所示是一种测定油箱内油量的装置模型，其中R为滑动变阻器的电阻片，与之接触的滑片P可以绕O点转动。

人教版九年级物理第十七章《欧姆定律》专题电路故障分析同步练习含答案

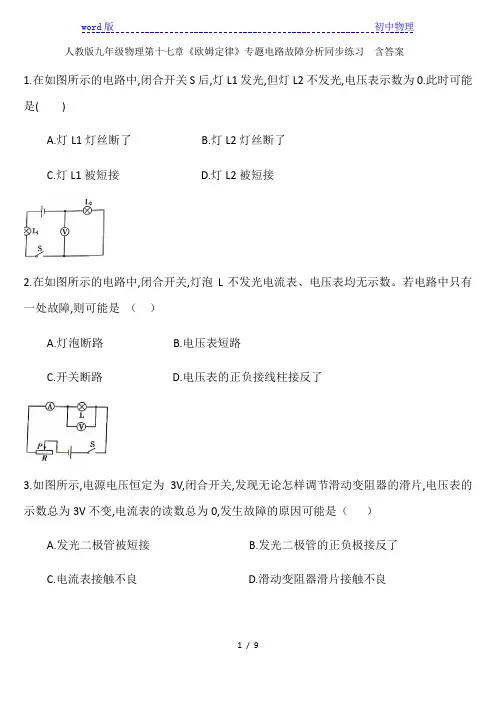

人教版九年级物理第十七章《欧姆定律》专题电路故障分析同步练习含答案1.在如图所示的电路中,闭合开关S后,灯L1发光,但灯L2不发光,电压表示数为0.此时可能是( )A.灯L1灯丝断了B.灯L2灯丝断了C.灯L1被短接D.灯L2被短接2.在如图所示的电路中,闭合开关,灯泡L不发光电流表、电压表均无示数。
