关于光子晶体的认识
摘 要
迄今为止,已有多种基于光子晶体的全新光子学器件被相继提出,并且随着半导体微加工技术的进步和发展,人们对这些器件开展了深入系统的实验研究.这些光子晶体光学器件使信息处理技术的“全光子化”和光子技术的“微型化”与“集成化”成为可能.
关键词 光子晶体 缺陷 微腔
关于光子晶体的认识
光子晶体是折射率或介电常数具有周期性调制分布的一种新型人工光学或电磁波材料,其周期为波长量级.虽然自然界也存在天然形成的光子晶体,比如石英材料的蛋白石光子晶体(opal),但是具有实际应用价值的光子晶体都来源于人工设计和制造,通常利用当今先进的半导体微加工技术,比如电子束刻蚀技术和聚焦离子束刻蚀技术, 其精度可优于5nm,基本能够满足光子晶体集成光学器件的精确制作和加工要求,使得这些器件的光学特性基本符合计算机设计的预期结果,从而实现理论和实验的良好互动.
利用光子带隙的存在能够实现对光传播行为的强有力控制.这主要通过在光子晶体中引入各种缺陷而实现光子的局域化控制.缺陷有两种基本形式:线缺陷和点缺陷.线缺陷形成波导,它可以引导光子沿某一路径传输.由于光子带隙的存在,光只能沿着光子晶体波导延伸方向传播,而不能泄露到周围的光子晶体材料里.光通过90°的光子晶体波导转弯角时,在某些频率窗口能够获得接近100%的传输效率,在这一点上, 光子晶体波导具有传统介质波导(如光纤)无可比拟的优势. 由于传统介质波导通过光在芯层和包层之间的分界面处的全反射效应来实现传输,当光遇到大的转弯角(比如大于30°)时,全反射条件不再满足,相当比例的光能量将从转弯角处泄露到周围空间中去. 上述的研究工作表明,光子晶体波导能够在微纳尺度上实现对光的高效率偏转.受到该研究成果的激励,许许多多应用于不同光频段,着眼于更低损耗,更宽传播窗口,以及一些具有特殊用途(如光速变慢)的光子晶体直线波导得到了广泛的研究.
光子晶体中的另一种缺陷形式——点缺陷通常用来构成光子晶体结构中的微腔,在微腔中只有频率与之共振的光子才能存在,形成一个或多个共振模式,因此微腔具有共振选频的作用.波导与微腔配合使用,构成了集成光学基本元件.
光子晶体中带隙的调控作用还体现在对光源的改善上,早在1987年,Yablonovitch就预见了光子晶体点缺陷形成激光器的可能.大体说来就是将光信号设计在导带区域,使其能够透过晶体继续传播,而噪声落入带隙区域被完全屏蔽,从而获得超过传统光源的高单色性激光输出.12年后,美国加州理工学院的A.Scherer研究小组首次实现了室温下抽运的光子晶体纳米激光器,翻开了世界范围光子晶体激光器研究工作实用化的新一页.该小组在包含有多层量子阱结构的砷化镓桥式薄膜上制作了光子晶体微腔, 利用局域缺陷模的高品质因子,为量子阱结构发光提供了反馈机制,从而实现了具有亚波长尺度的模式体积的纳米激光器.近年来,各种基于光子晶体的有源与无源器件在微纳米加工技术的支持下层出不穷,它们的出现提供了构成光子晶体集成光学回路的基本功能单元.
目前人工制作的光子晶体包括一维,二维和三维晶体.一维光子晶体主要应用于薄膜光电子学和光栅光学领域中,但受维度所限,折射率调制作用一般比较小.三维光子晶体现有的应用是作为微波波段的天线,而由于加工和集成化的困难,鲜有应用于光频段的实用三维光子晶体器件出现.对二维光子晶体而言,无论是在微波还是光频波段,其加工技术已经十分成熟,尤其是随着微纳米加工技术的不断发展,二维平板光子晶体器件性能更加可靠,此外由于其所利用的材质与已形成工业化生产的半导体光电材料一致,更为实现光电集成提供了可能.
对于完整的光子晶体而言,特定晶向上会出现导带与带隙.光子可以在导带中传播,在带隙中则不能存在.点缺陷是通过破坏一个或多个光子晶体“原子”形成的,它的作用通常是使原先带隙的区域出现若干个缺陷态.光子可以在缺陷态中存在,因此点缺陷被当作是二维平板光子晶体中的光共振腔,提供光子传播过程中的局域或耦合机制.
如前所述,不同类型的缺陷(线缺陷和点缺陷)功能各异,所以当它们集于一体时就形成了集成化的二维光子晶体器件.这种尺寸只有传统光学器件几千甚至几万分之一大小的光子晶体集成器件却几乎具备了传统光学器件的全部功能,涵盖了通信和激光源等领域所有的基本需求.
光子晶体中的点缺陷形成了光学微腔,微腔的性能参数通过控制微腔的形态和尺寸大小来确定.常见的微腔形成方法有3种:或增大某基元的占空比,或减小某基元的占空比,或使用其他介质替位.这些操作最终形成的微腔功能多种多样,其中典型的两类功能是用作高品质因子的光学共振腔和光传播过程中的耦合器.作为第一种应用是利用微腔对光子局域作用,将波导中传输的光通过微腔与波导间的共振耦合转移并存储到微腔中,微腔的形态经过特定设计,确保光子经多次共振增强后直接向平板光子晶体表面辐射,形成高品质因子的激光输出.这种垂直出射的光学共振腔类似于表面发射激光器,是将水平方向传播的光转换到垂直方向上的发射的一种有效方法.微腔的另一种作用是作为耦合器,将输入波导中的光信号耦合到输出波导中.在这种情况下,需要微腔的共振模与输入输出波导的传播模式完全匹配.当满足共振波长的光子进入输入波导后,将通过波导与微腔之间的共振耦合效应局域在微腔中,进而再由微腔向输出波导耦合.此时微腔起到了耦合器的作用,与传统环形腔耦合器作用近似.
高品质因子(Q 值)光子晶体微腔对光子晶体的应用具有举足轻重的作用.一个光学性能优异的微腔不仅为光耦合传输提供了保证,而且其本身作为光学共振腔的存储和发射光子的作用更为重要.如何提高光子晶体微腔的品质因子这一问题已研究多年,虽然方法层出不穷,但其根本宗旨是提高光子在微腔中存储的稳定性,减少向周围环境的辐射.Painter 小组从傅里叶频谱与光子动量的转换关系出发,制作了Q值达到13000的微腔,但研究的进展还远不止于此,随后Q值的增长呈现出以若干个数量级为单位的趋势.由于微腔由点缺陷构成,缺陷与周围晶体在电场分布上会出现相当“突兀”的分界,引起能量向腔外耗散,解决这一问题就需要将腔内电场分布改善为理想高斯型分布,由中心向腔两端对称平缓递减.这样的模式分布使得腔内电场的低空间频率的分量(泄露模式)大幅度减少,从而使腔内光场能量向周围空气背景辐射的几率大大降低了,Q值显著提高.当微腔和两侧区域由不同晶格常数的光子晶体拼接而成时,如果可以将微腔的共振频率设计在两侧光子晶体的带隙中时,理论计算发现,这种所谓的“异质结结构”的光子微腔,其电场分布十分接近于理想的高斯型分布.
光子晶体还可以提高发光二极管的发光效率.传统发光二极管发出的光中,有很大比例的能量转化为平面内传播的波导模式,只能从发光二极管的侧面辐射出去,由于侧面的面积远小于上表面的面积,发光效率受到了极大的限制.一个有效的解决方案是在发光二极管的表面制作上一层二维光子晶体,由于平面内光子带隙的存在,使得平面内传播的波导模式受到很大的抑制,从而大大提高光沿发光二极管垂直方向的辐射效率.
光子晶体的出现更为许多发光材料的开发拓展了思路,以往被认为由于荧光的难以控制而无法用作可靠光源的材料,比如氧化锌材料,都在光子晶体的发展带动下加入到有源器件的行列中,成为了新一代光源的研究方向.
集成化的光学器件不仅包括光信号的产生,还需要在传送的过程中进行适当的调制.光开关是对光信号调制的一个重要方面.当入射光强与介质中原子内场强度相当时,将激发介质的高阶极化,改变了材料的折射率,实现开关效应.利用光子晶体作为光开关时,介质折射率的周期性分布使光子晶体本身产生带隙,落入带隙中的光信号无法通过晶体,此时光开关处于“关闭”的状态,当有强抽运光入射到晶体上,由于晶体材质本身折射率在非线性作用下发生变化,破坏了初始的能带分布.在合理地选择晶体材质与抽运光的情况下,原先带隙的位置及大小受到调制,使原本落在带隙中的光子进入导带,光信号通过晶体继续传播,实现了光开关的“开启”功能.通过对光子晶体更为复杂的设计,还有望实现具有逻辑功能的光学开光,如双稳态光开关,通过多束光的共同作用,使信号输出满足各种需求.
任何一种新的科学技术手段的出现都是在人们生产与生活的需求推动下应运而生的.任何一种新技术的成长也是要经历漫长的探索和不懈的尝试才最终得以完善.光子晶体自提出至今已有20年的时间,对它的研究遍及世界范围,从最初概念性的尝试到如今成品化器件的出现,可以看到光子晶体的应用已逐步向实用化迈进.对光子晶体器件设计构思的不断改进,以获得更高效,更稳定,更精密的器件性能为目标,同时继续向更深更广的层面上探索尚未发现的新功能.而实用方面,降低制作难度,减少成本投入,增强稳固性,这也是光子晶体器件用于光学集成所必须实现的目标.虽然仍有许多困难需要克服,但光子晶体无论用于有源还是无源光电子器件的优势已经突显出来,实现了前所未见的功能和效应.相信随着对这一领域研究的深入发展,将进一步推动光子晶体器件的全光集成化,为光电子通信领域带来全新的景象.

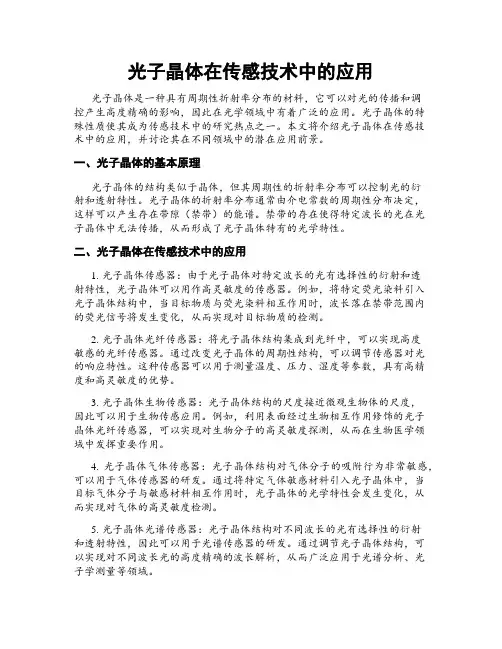

光子晶体在传感技术中的应用
光子晶体在传感技术中的应用
光子晶体是一种具有周期性折射率分布的材料，它可以对光的传播和调控产生高度精确的影响，因此在光学领域中有着广泛的应用。光子晶体的特殊性质使其成为传感技术中的研究热点之一。本文将介绍光子晶体在传感技术中的应用，并讨论其在不同领域中的潜在应用前景。
一、光子晶体的基本原理
光子晶体的结构类似于晶体，但其周期性的折射率分布可以控制光的衍射和透射特性。光子晶体的折射率分布通常由介电常数的周期性分布决定，这样可以产生存在带隙（禁带）的能谱。禁带的存在使得特定波长的光在光子晶体中无法传播，从而形成了光子晶体特有的光学特性。
二、光子晶体在传感技术中的应用
1. 光子晶体传感器：由于光子晶体对特定波长的光有选择性的衍射和透射特性，光子晶体可以用作高灵敏度的传感器。例如，将特定荧光染料引入光子晶体结构中，当目标物质与荧光染料相互作用时，波长落在禁带范围内的荧光信号将发生变化，从而实现对目标物质的检测。
2. 光子晶体光纤传感器：将光子晶体结构集成到光纤中，可以实现高度敏感的光纤传感器。通过改变光子晶体的周期性结构，可以调节传感器对光的响应特性。这种传感器可以用于测量温度、压力、湿度等参数，具有高精度和高灵敏度的优势。
3. 光子晶体生物传感器：光子晶体结构的尺度接近微观生物体的尺度，因此可以用于生物传感应用。例如，利用表面经过生物相互作用修饰的光子晶体光纤传感器，可以实现对生物分子的高灵敏度探测，从而在生物医学领域中发挥重要作用。
4. 光子晶体气体传感器：光子晶体结构对气体分子的吸附行为非常敏感，可以用于气体传感器的研发。通过将特定气体敏感材料引入光子晶体中，当目标气体分子与敏感材料相互作用时，光子晶体的光学特性会发生变化，从而实现对气体的高灵敏度检测。
5. 光子晶体光谱传感器：光子晶体结构对不同波长的光有选择性的衍射和透射特性，因此可以用于光谱传感器的研发。通过调节光子晶体结构，可以实现对不同波长光的高度精确的波长解析，从而广泛应用于光谱分析、光子学测量等领域。 三、光子晶体传感技术的潜在应用前景
光子晶体的设计与应用
光子晶体的设计与应用
光子晶体是一种具有特殊光学性质的材料，它可以对光线进行强烈的衍射和反射，从而实现光的高效控制和调制。它被广泛应用于光电、信息、通信等领域，成为研究热点和前沿技术之一。本文将介绍光子晶体的设计原理、制备方法和应用领域，以便读者更好地了解和掌握这一领域的知识和技术。
一、光子晶体的设计原理
光子晶体是一种具有周期性结构的光导体材料，它的基本原理是利用周期性的反射率分布来控制光的传输和干涉。光子晶体通常由两种介质交替排列形成，并且介电常数的差异要足够大，以产生强烈的光学反射和衍射。光子晶体的周期性结构可以用布拉格衍射原理来描述，即反射率的分布可以看做是一系列等距的干涉峰或谷，具有高度的同步性和可控性。
在光子晶体的设计中，需要考虑的主要因素包括材料的选择、周期性结构的调控和光学性质的优化。材料的选择要求有较大的折射率差，以增强光的反射和衍射效果；周期性结构的调控需要考虑单元的大小和形状，以满足特定光学器件的要求；光学性质的优化则需要通过模拟和实验来进行精细的调节和测试，以获得最佳性能和效果。
光子晶体的设计可以采用多种方法，包括传统的布拉格反射光栅设计、光子晶体波导设计、多光子描写技术以及自组装方法等。这些方法各有优缺点，适用于不同的应用场合和要求。
二、光子晶体的制备方法
光子晶体的制备方法有很多种，包括第一原理计算、光子晶体自组装、纳米仿生制备、多光子描写等。其中，自组装方法是最常见和实用的光子晶体制备方法之一。
光子晶体的自组装方法主要有硅球自组装法、共沉淀法、溶胶凝胶法、自组装抗反射涂层法等。这些方法都是利用介质漂移、颗粒堆积等力学因素来控制粒子的自组装，使其形成规则的周期性结构。其中，硅球自组装法是最常用的方法之一，其工作原理是利用溶液中的自组装现象，使硅微球自发排列成规则结构。这种方法具有制备简单、周期性结构清晰、自组装规律强等优点。
另外，多光子描写等非线性光学方法也是制备光子晶体的重要手段。多光子描写是利用光敏聚合物的特性，通过激光束的聚焦和扫描，使其产生光学响应并在光脉冲作用区域内形成规则的介电常数分布。这种方法具有制备高精度、灵活性强等优点。

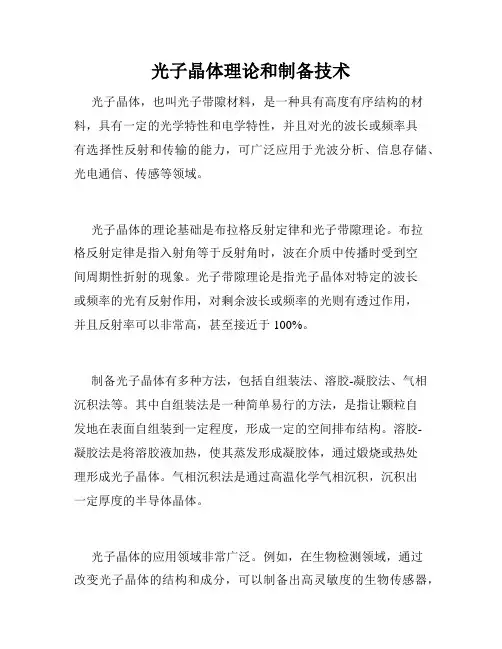

光子晶体理论和制备技术
光子晶体理论和制备技术
光子晶体，也叫光子带隙材料，是一种具有高度有序结构的材料，具有一定的光学特性和电学特性，并且对光的波长或频率具有选择性反射和传输的能力，可广泛应用于光波分析、信息存储、光电通信、传感等领域。
光子晶体的理论基础是布拉格反射定律和光子带隙理论。布拉格反射定律是指入射角等于反射角时，波在介质中传播时受到空间周期性折射的现象。光子带隙理论是指光子晶体对特定的波长或频率的光有反射作用，对剩余波长或频率的光则有透过作用，并且反射率可以非常高，甚至接近于100%。
制备光子晶体有多种方法，包括自组装法、溶胶-凝胶法、气相沉积法等。其中自组装法是一种简单易行的方法，是指让颗粒自发地在表面自组装到一定程度，形成一定的空间排布结构。溶胶-凝胶法是将溶胶液加热，使其蒸发形成凝胶体，通过煅烧或热处理形成光子晶体。气相沉积法是通过高温化学气相沉积，沉积出一定厚度的半导体晶体。
光子晶体的应用领域非常广泛。例如，在生物检测领域，通过改变光子晶体的结构和成分，可以制备出高灵敏度的生物传感器，用于检测细胞生长状态和传染病细菌感染情况等。在光波分析领域，利用光子晶体的选择性反射能力，可以制备出高精度光纤陀螺仪等精密仪器，用于测量光波的频率、相位和强度等。
总的来说，光子晶体是一种非常重要的材料，具有广泛的应用前景和丰富的理论基础，近年来在科研和实践中得到越来越广泛的关注和应用。
光子晶体与光学器件
光子晶体与光学器件
光子晶体是一种新型的材料，是一种具有周期性的介电常数的晶体材料。它可以在光学领域发挥着重要的作用。在光子晶体中由于周期性的介电常数分布，会形成光子带隙，这意味着，在某些频率范围内，光子不能传播。这可以用来制造一些新型的光学器件。今天，我们将会谈论光子晶体的一些基础知识，并且介绍一些基于光子晶体的光学器件。
一、 光子晶体的基础知识
1. 光子带隙
光子带隙是光子晶体中的一个重要概念。在光子晶体中由于周期性的介电常数分布，会形成光子带隙，这意味着，在某些频率范围内，光子不能传播。这些频率范围称为光子带隙。光子带隙的宽度决定了在晶体中哪些频率的光可以传播。同时，光子带隙也决定了光子晶体在不同波长下的颜色。
2. 光子晶体的制备
光子晶体的制备可以通过许多方法进行，例如点阵光刻法、干涉光刻法、两步光刻法等等。其中，点阵光刻法是制备光子晶体最常用的方法之一。这种方法通过将光敏树脂涂覆在硅片上，然后通过曝光和蚀刻制造出具有周期性结构的晶体。
3. 光子晶体的性质
光子晶体具有一些重要的性质。首先，光子晶体可以通过晶格常数的改变来调整光子带隙的宽度和位置。其次，光子晶体的光学性质可以通过控制晶格常数和介电常数的分布来控制。最后，光子晶体可以用于制造新型的光学器件。
二、 基于光子晶体的光学器件
1. 光子晶体波导
光子晶体波导是利用光子晶体中的光子带隙制造的一种光学器件。它通过在光子晶体中引入一个缺陷来形成一个波导。由于缺陷处的介电常数与周围的介电常数不同，因此波导可以支持一定的光波导模式。光子晶体波导可以在大气中进行光传输，这使它成为制造微纳米光学器件的理想方法。
2. 光子晶体滤光片
光子晶体滤光片是一种基于光子晶体的新型滤光器件，它可以将某些波长的光从光传输中滤除。光子晶体滤光片利用光子带隙的性质，将特定的光波长反射到反射镜上，从而滤除特定波长的光。光子晶体滤光片可以广泛应用于光学通信、显示器、激光器等领域。
光子晶体在光学传感器中的应用
光子晶体在光学传感器中的应用
在现代科技日新月异的时代，光学传感器逐渐成为了各个领域的热门应用，其中光子晶体则成为了其重要的组成部分之一。科学家们发现，利用光子晶体的光学特性可以提高光学传感器的敏感度、选择性以及可调性，并且使其在电力、环境、医学等本行业应用方面大有作为。
光子晶体概述
光子晶体是一种在周期性介质中形成的具有禁带结构的光学材料，其特性可以理解为一种光学晶体，其禁带效应和宏观物质中原子晶体的禁带效应类似。简单来讲，光子晶体是一种介于普通的光学纳米结构和真正的晶体之间的结构。其最大的特点就是在波长相近的情况下可以对单个频率的波状信号产生总反射或者导通的作用。
光子晶体在光学传感器中的应用
1. 气体传感器
气体传感器广泛用于环境检测、火灾报警、煤矿安全等领域。在气体传感器中，光子晶体被用作传感元件，通过检测光的衍射和反射来识别特定气体分子，从而实现气体传感器的检测功能。由于光子晶体在不同环境和温度下的折射率不同，可以实现对恒温和湿度的检测，并且可以实现对各种制造成分的检测。
2. 电力传感器
在电力传感器方面，光子晶体也有着广泛的应用。电力传感器的功能是通过监控电网运行状态，及时发现电力异常情况，从而消除安全隐患。利用光子晶体，可以通过识别不同参数的折射率差异来实现电流感应电压的检测，从而实现电力检测。
3. 医疗传感器
在医疗传感器方面，光子晶体也有着非常重要的应用。医疗传感器可以用于监测人体的体温、血压以及血氧饱和度等各种指标。利用光子晶体，可以通过检测特定的光谱信号来识别人体所处的不同环境，从而实现对体温、血压和血氧饱和度等指标的检测。
总结
光子晶体在光学传感器中的应用日益增多，其不仅可以提高传感器的敏感度，还可以实现在不同环境以及各种情况下的检测。值得注意的是，在应用光子晶体的传感器中，还需要解决一些问题，例如光子晶体的制备、传感器的稳定性等等，但是通过不断的研究和尝试，相信光子晶体在传感器领域中的应用前景一定是非常广阔的。
光子晶体和光子晶体光波导
光子晶体和光子晶体光波导
光子晶体和光子晶体光波导：光的奇妙世界
在现代科技快速发展的今天，光子晶体和光子晶体光波导作为光学领域的研究热点，成为了科学家们探索光的奇妙世界的重要工具。光子晶体是一种周期性结构，在其中光的传播受到周期性介质折射率的调制和调控，而光子晶体光波导则是光子晶体的一种应用，用于实现光信号的传输和控制。本文将对光子晶体和光子晶体光波导进行详细介绍和讨论。
光子晶体，顾名思义，是由光子构成的晶体结构。在光子晶体中，光的传播受到禁带和能带结构的影响。禁带是指光的频率在某些范围内被禁止传播，而能带则是指光的频率在某些范围内被允许传播。光子晶体的禁带结构可以通过调控晶体的周期性结构来实现，比如调整晶格常数或改变周期性结构的孔隙大小。通过这种方式，科学家们可以在光子晶体中实现光的频率选择性传播和控制，从而为光的应用提供了崭新的可能。
光子晶体的研究已经在光学通信、传感器、光电子学等领域取得了重要的进展。以光学通信为例，光子晶体的禁带结构可以实现光的频域解复用，即将不同频率的光信号通过光子晶体的禁带和能带结构分离出来，从而实现多路光信号的传输。这种方式优于电子通信中的频域解复用，因为光的传输速度远高于电子。此外，光子晶体还可以用于制作高效率的传感器，利用光子晶体的禁带结构对特定频率的光进行传感和检测。这些应用都是基于光子晶体对光的频率选择性传播和控制的能力。
与光子晶体相联系的是光子晶体光波导，光波导可以理解为光的导管，用于实现光信号在光子晶体中的传输和控制。光子晶体光波导可以通过在光子晶体中引入缺陷或改变晶格的方式实现。通过在光子晶体中引入缺陷，可以实现光信号的传输和分布控制。通过改变晶格结构，可以实现光信号的弯曲和反射。这样，光子晶体光波导可以作为光学电路中的光传输线路、调制器、分路器等功能组件，实现对光信号的传输、调控和处理。 光子晶体与光子晶体光波导的研究旨在实现光信号的高效传输和控制。由于光子晶体可以实现对光的频率选择性传播和控制，因此在光通信和光电子学应用中具有重要的意义。然而，光子晶体和光子晶体光波导的研究还面临着一些挑战。首先，光子晶体和光子晶体光波导的制备需要高精度的纳米加工技术，制备工艺较为复杂。其次，光子晶体的禁带和能带结构对材料的物理和化学性质要求较高，需要研发新的功能材料。此外，光子晶体和光子晶体光波导中光的传播受制于结构的周期性，因此需要进行有效的结构设计和优化。
光子晶体技术
光子晶体技术
光子晶体是一种具有周期性介电常数或介电导率分布的材料结构。由于其特殊的光学性质，光子晶体技术已经成为光学、光电子学和纳米科技领域的研究热点。本文将探讨光子晶体技术的原理、应用以及未来发展方向。
一、光子晶体技术的原理
光子晶体技术的实现是通过制备周期性的结构，使得材料对特定波长的光具有反射、传播、干涉等特殊性质。光子晶体的周期性结构通常是由两种或多种材料交替排列组成，其中每种材料的折射率或导电性质不同。
二、光子晶体技术的应用
光子晶体技术在光学和光电子领域有着广泛的应用。一方面，光子晶体技术可用于设计和制备各种光学器件，例如光波导、光滤波器、光传感器等。另一方面，光子晶体技术也可应用于光子集成电路、光子计算和光子通信等领域。
1. 光子晶体传感器
光子晶体传感器利用光子晶体对特定波长光的敏感性，可以实现高灵敏度和高选择性的传感器。通过调控光子晶体的结构参数，可以实现对特定物质的浓度、温度、压力等参数的检测。
2. 光子晶体光波导 光子晶体光波导是一种基于光子晶体的光传输手段，其具有低损耗、高传输效率的特点。通过调节光子晶体的结构参数，可以实现对特定波长的光进行引导和控制，从而实现光信号的调制和耦合。
3. 光子晶体滤波器
光子晶体滤波器是一种具有特定波长选择性的光学器件。通过调整光子晶体的结构参数，可以实现对特定波长的光进行滤波，从而实现光的频率选择和光谱分析。
三、光子晶体技术的发展趋势
光子晶体技术凭借其独特的光学性质和广泛的应用前景，受到了越来越多的研究关注。未来，光子晶体技术有望在下述方面有进一步的发展和应用。
1. 多功能光子晶体材料的设计与合成
当前的光子晶体材料多局限于某一特定波长范围内应用。未来，研究人员将致力于开发具有更宽波长范围响应的多功能光子晶体材料，并探索更灵活的调节机制，以满足不同应用场景的需求。
2. 新型光子晶体器件的研发与应用
随着光子晶体技术的发展，越来越多的新型光子晶体器件被提出和实现。例如光子晶体激光器、光子晶体太阳能电池等。未来，研究人员将继续深入研究光子晶体器件的性能和优化策略，提高其在实际应用中的稳定性和效率。 3. 光子晶体与其他纳米材料的集成研究
光子晶体研究及其应用
光子晶体研究及其应用
光子晶体是一种周期性介质，在空间上呈现出有序的几何结构，它可以控制光线的传播。在近年来，光子晶体引起了很大的关注，因为它在光学器件中具有广泛的应用，例如：激光器、光电子器件、传感器和光学通信等领域。
一、光子晶体的研究历史与现状
光子晶体概念自从1987年以来由英国牛津大学的尤里·坦普尔和格奥尔格·韦克曼提出，随着材料科学和光学技术的发展，光子晶体的研究不断取得了新突破和发展。
1989年，美国华盛顿大学的理查德·范多默伦等人在实验中首次制造出了光子晶体，表明了光子晶体在光学器件制造领域中的巨大潜力。此后，众多科学家与研究人员相继开展了有关光子晶体的相关研究，并将它们应用到了各种光电子器件中。
二、光子晶体的性质和应用
光子晶体具有两个主要特点：光子带隙和光子反常散射。其中，光子带隙是指在特定波长范围内，光子无法通过光子晶体传播，这种特性使其在制造光学滤波器、光纤和激光器等领域中应用广泛。
光子晶体的另一项重要特性是光子反常散射。相比传统的材料，光子晶体中的散射更加地强烈和扩散，这是因为光子晶体中的介电常数具有可调性，散射率因此被调控。这种性质可以被利用来构建新颖的光学器件，例如光子晶体波导和光子晶体放大器，这些器件能够在新兴的纳米和微尺度光学器件中发挥关键作用。
除了在微型光学器件中的应用，光子晶体在光学成像、传感领域也有广泛的应用。基于光子晶体的衍射成像技术，科学家可以通过光学显微镜直接观察到生物细胞的内部，掌握更详细的结构信息。同时，光子晶体也被应用于传感器的研究中，利用其微细结构调节光学信号的特性，提高传感器的灵敏度。 三、光子晶体未来的发展前景
随着光学技术的不断创新和完善，对新型材料和器件的研究需求也在加强。在这样的推动下，光子晶体作为一种优良的周期性介质材料，具有着巨大的发展潜力。
未来，光子晶体的应用可以进一步拓展到可穿戴设备、量子计算、生物医学等领域，应用场景将变得更广泛更细化。同时，光子晶体材料的制备技术也在不断改进，越来越多的新型光子晶体材料被制备出来，将为光学器件设计提供更加丰富的选择和优化方案。
光子晶体的研究与应用
光子晶体的研究与应用
光子晶体是一种微结构材料，具有类似于晶体的周期性结构，但是不是由原子或者分子组成，而是由光子晶胶体颗粒组成。光子晶体在光子学、化学、物理、材料科学等领域得到了广泛的应用，例如，在能源、传感、信息处理、生物医学等领域都有着很好的应用前景。
一. 光子晶体的制备
实验中通常采用的制备光子晶体的方法有：自组装法、电沉积法、光刻法等。
1.自组装法
这种方法通常使用胶体晶球作为模板，通过溶液挥发或者热处理等方式使其形成光子晶体。其中最常见的是球形非晶胶体晶球模板的法。这种方法不仅能够制备不同大小、形状的光子晶体，而且可以使得光子晶体具有良好的结构、周期性和层次性。
2.电沉积法
这种方法是利用高温与化学反应的原理，将规定形状的金属纳米颗粒水化合物电解沉积在电极上，从而构造出光子晶体。这种方法制备的光子晶体不仅结构完整，而且具有良好的光谱性能和多样化的形态。
3.光刻法
这种方法主要是在硅素晶体的表面上使用类似于摄影的技术，在可见光和紫外线的照射下使得硅片发生化学反应形成光子晶体。最主要的优点是可以制备出复杂的几何形态的光子晶体，并且可以通过改变所使用的物质以及优化制备工艺来得到更好的特性。
二. 光子晶体的应用
在一些领域中，光子晶体的应用已经具有了丰富多彩的形式。下面将从绿色能源、传感、光变材料及生物医学四个方面来分述。
1.绿色能源
光子晶体有着一些特殊的物理性质，例如光子晶胶体颗粒之间的纳米光学场相互作用可以引起光学透射波长的变化。光子晶体通过其光电性质协同作用，开发了太阳能电池、能谱光源等领域。例如，人们可以通过制备某些特定的光子晶体，使得其在光谱范围内具有较好的反光特性，可以提高太阳能转换并使其效率更高。
2.传感
光子晶体在光学传感器上应用的研究日益深入。光子晶体材料运用其光学特性提高传感器的灵敏度和响应速度，实现了对多种物质、直线运动方向等多因素的探测。例如，对于细胞的定位、动力学探测以及化学性质的判断，可以通过制备出相应的质感光子晶体来完成，从而获得更加精准的信息和控制。
光子晶体的概念
光子晶体的概念
光子晶体是一种具有周期性的介电材料结构，它的周期性结构与光的波长相近，可以产生调制或控制光的传播性质。光子晶体的概念首先由芬兰科学家莱合脱（Eli Yablonovitch）和约翰·乔描佐内斯(John D. Joannopoulos)在20世纪80年代初提出，令光子晶体展现出了许多引人注目的光学现象和应用。
光子晶体以晶体的周期性排列的介质微结构为基础，它的周期性结构通常由两种或更多种材料的交替层叠组成，形成了一个微观尺寸的周期性光学介质。这种结构可以在光子能带结构中引入带隙，将光子能量限制在特定的频段内，类似于固体中禁带对电子的限制。与电子禁带类似，光子晶体中的光子禁带称为光子带隙。
光子带隙是光子晶体最基本和最重要的特性之一。它是指在特定的频率范围内，光的传播受到阻碍或禁止。与普通介质不同，光子晶体的光子带隙是由其周期性结构的调制所引起的。在光子带隙范围内，光子的传播速度受到限制，不能在光子晶体中传播。而在带隙之外的频率范围内，光可以在晶体中传播，这种现象被称为光子能带结构。 光子能带结构的存在使得光子晶体具有许多独特的光学性质和应用潜力。首先，光子晶体可以用于制备新型的光学元件和器件。通过调节光子晶体的结构参数和材料性质，可以实现对光的传播、干涉、衍射等性质的调控。光子晶体透明度随着频率变化而变化，可以制备出自然光的波长纳入特定范围内的传感器和滤光片。
其次，光子晶体在非线性光学领域具有重要的应用。非线性光学是指当光强度很小时，光与材料之间的相互作用是线性的；而当光强度较大时，光与材料之间的相互作用就会引起非线性效应。光子晶体中的光子带隙可以用于增强非线性光学效应，从而实现对光的调制、波长转换、非线性光学器件等的应用。
此外，光子晶体还在光学通信、光子集成电路、光子计算、光子显示等领域有重要应用。光子晶体的带隙结构可用于解决光子集成电路中的光隔离问题，将信号波长与噪声波长分离，提高系统性能。光子晶体也可以作为光子计算的基本元件，利用光在晶格中的传播特性实现光子逻辑运算，提高计算速度和能效。另外，光子晶体在光子显示领域也被广泛应用，可以制备出具有特殊光学性能的新型显示器件。 光子晶体的概念虽然在20世纪80年代初就被提出，但直到近年来，随着新材料的发展和制备技术的进步，光子晶体的研究和应用才取得了突破性进展。目前，光子晶体已经成为材料科学和光子学领域的一个热点研究方向，并在各个领域展现出了广阔的应用前景。通过对光子晶体的深入研究，相信还会有更多的新发现和创新应用涌现出来。
