铁素体球墨铸铁的生产应用实践
【工程技术研究与应用】主持:李艳铁素体球墨铸铁的生产应用实践
徐俊洪①
(东方汽轮机厂,四川德阳618201)
[摘 要] 对影响铁素体球墨铸铁的化学成份、球化、孕育处理等因素进行分析。合理选择熔炼工艺,调整铁水化学成分,严格控制球化处理和孕育处理过程,使QT400-18AL材料铸件的力学性能达到了标准要求。[关键词] 铁素体球墨铸铁;大断面球铁;QT400-18AL中图分类号:TG143.5 文献标识码:B 文章编号:CKN字07-005(2008)03-0066-03
随着风电市场的迅速发展,风电用球墨铸铁件需量增加。由于机组安装在高山、荒野、海滩、海岛等风口处,受无规律的变向变负荷的风力作用以及强阵风的冲击,常年经受酷暑严寒和极端温差的影响,故对风机铸件的可靠性和使用寿命比一般铸件要求高许多。除了常规状态下机械性能外,还应该具有低温状态下抗冷脆性等特性,铸件须满足GB/T1348-1998标准中QT400-18AL材料性能要求。我公司于05年未对风机齿轮箱、扭力臂等铸件进行了试制研究工作,发现此类铸件断面尺寸均较大,冷却缓慢,易导致石墨形状变坏、球数减少,各种元素偏析严重,铸件性能不易达到QT400-18AL材料要求,特别是-20℃冲击韧度极低,虽可通过热处理方式降低一定的脆性转变温度,但延长了铸件生产周期。经多次试验,在铁素体球墨铸铁的生产工艺上取得很大进步,为今后批量化生产类似的球墨铸铁件奠定了基础。 1 铸件质量要求及生产难点1.1 质量要求风机铸件不允许焊补修理,性能必须由附铸试块测得:抗拉强度σb≥370N/mm2、屈服强度σ0.2≥240N/mm2、断后伸长率δ5≥12%;-20±2℃条件下的最小冲击值akv(三个试样平均值)≥10J/cm2,个别值akv≥7J/cm2;1.2 生产难点铸件平均壁厚>70mm,属厚大断面型铸件。铸件冷却缓慢,金属液体凝固时间长,易产生缩松,铸件致密性较差,影响铸件机械性能。通过对化学成分的调整、瞬时孕育等工艺措施,使铸态下获得较理想的低温冲击韧度的同时有较高的强度和延伸率。生产这种材料的难点主要是:解决铁水增碳难问题、如何达到铸件的低温冲击韧度、控制适量的镁和稀土含量、球化孕育衰退的防止措施等。 2 生产条件采用1t、12t中频感应炉熔炼,炉前采用直读光谱仪分析调整铁水化学成分。 3 化学成份的选择3.1 碳当量、碳、硅碳当量应选择在共晶成分附近,此时铁液的流动性能最好,铸件组织的致密度高。根据铸件壁厚情况,碳当量选择4.1～4.4%。当促进碳化物形成元素(Mn、Cr等)较高或孕育量小时碳当量取上限,若采用纯净的低锰炉料时碳当量取下限。根据选定的碳当量按高碳低硅强化孕育的原则确定碳、硅含量。若含碳量较低则易产生游离渗碳体,理应保证C≥3.5%,以改善铸造性能,增加铸件致密性。根据所选炉料的差异,控制碳在3.5～3.9%较为合理;硅含量主要是通过孕育措施加入的,其直接影响基体组织中的铁素体数量,但硅提高脆性转变温度。虽可通过热处理方
图1 硅对抗冲击韧性的影响
662008年第3期 四川工程职业技术学院学报JOURNALOFSICHUANENGINEERINGTECHNICALCOLLEGE 2008年5月May2008
①[收稿时间]2007-10-08[作者简介]徐俊洪(1981-),男,东方汽轮机厂助理工程师;研究方向:铸造合金熔炼工艺设计。式消除其影响,但增加生产工序,因此在保证有足够的孕育硅量的同时降低铸件中硅含量。如资料图1所示硅量最佳选择值为1.8%左右。3.2 锰锰是形成碳化物能力比较强的元素,在厚大铸件中其偏析严重,降低韧性和塑性。同时锰显著提高脆性转变温度,据资料,铁素体球墨铸铁中锰增加0.1%,脆性转变温度大约提高10～12℃[3]。因此,球墨铸铁都希望锰越低越好。结合原材料情况,锰控制在0.30%以下。[1][2]3.3 磷磷对石墨化的影响不大,当P>0.05%时易偏析于共晶团边界形成磷共晶,因此加剧白口化的因素都会加剧磷的有害作用;磷强烈降低低温韧性,磷量每增加0.01%,脆性转变温度上升4～4.5℃[3],同时较高的磷使铸铁的缩孔、缩松以及开裂倾向增加。故将磷控制在0.040%以下。3.4 硫硫极为有害,控制硫是稳定球化,提高质量的关健。硫低时减缓球化衰退且减少镁渣,一般铁液中硫的残留量低于0.025%,球化处理后铁液中硫一般低于0.01%。但当原铁水中的S<0.01%时进行球化处理,反而使球墨数变少。实际生产过程中原铁液硫控制在0.020%以下。3.5 镁和稀土镁的球化能力最强,获得的石墨球圆整,是主要的球化元素,但其抗干扰能力较差,易衰退,对铁水纯净度要求较高,因此常利用稀土的净化作用提高球铁的抗衰退能力并强化其机械性能。同时,镁和稀土都有白口化倾向,稀土影响更大,使铸态球铁韧性下降,脆性转变温度提高,在保证球化的前提下尽量降低镁和稀土的含量。基于镁和稀土在铁素体球铁中所起的作用,镁含量应超过稀土含量,根据铸件壁厚情况,控制镁0.04～0.06%,稀土0.02～0.04%。 4 生产过程控制4.1 原材料的选择大量的研究资料表明,用含Mn、P、S及其它杂质元素都较低的纯净生铁在相同条件下生产的铸态球墨铸铁有较高的综合机械性能,因此,严格控制炉料的纯净度是获得优质铸件的必要条件,经多方了解,选定某厂Q10生铁,并对Mn、P、S含量提出了更高的要求,在用含稀土的球化剂处理时,钛低于0.16%时反球化作用影响较小,不予考虑。为减缓球化孕育衰退以及避免铁液在铸型的厚大断面处石墨形状变坏,选用含适量Mn的长效孕育剂,利用Mn阻碍石墨化的特点,抑制石墨球长大,从而推迟了孕育衰退时间,同时Mn降低孕育剂的熔点更有利于瞬时孕育的进行。4.2 炉料配比炉料的适宜配比是保证铁水化学成分合乎要求的首要环节。根据铁水化学成分及铸件机械性能的要求,并考虑在熔炼过程中元素的变化和炉料的实际情况,确定金属炉料的配比。4.3 熔炼过程控制温度、化学成分、纯净度是铁液质量的主要指标,在一定温度范围内提高铁液温度有利于力学性能的改善,但是铁水温度过高或在高温下保温时间过长时,容易产生反白口或内部缩松;在炉内采用特有的工艺方法进行增碳试验,取得了良好的增碳效果。根据原铁水情况、球化处理温度、铁水处理量等因素控制出炉温度在1440～1480℃之间。4.4 球化处理4.4.1 球化处理方法:采用覆盖球化剂冲入法。4.4.2 球化剂加入量:应根据铁液成分、铸件壁厚、球化剂成分和球化元素的吸收率等因素确定,若球化剂放置时间较长,则应适量多加。4.4.3 球化处理温度:球化反应控制的关健是镁的吸收率。温度高,反应激烈,时间短,镁烧损多,球化效果差;温度低,反应平稳,时间长,镁吸收率高,球化效果好。因此,在保证足够浇注温度的前提下,不宜过分提高球化处理温度,过高的温度会加剧球化衰退,一般控制在1440～1480℃。4.4.4 减缓球化衰退的措施:球化衰退是因球化元素Mg和RE的逃逸引起的,减少球化元素逃逸的措施都有助于减缓球化衰退。如选用较深的球化处理包、适当的铁水温度、缩短铁液球化后的停留时间、铁液的覆盖情况等。4.5 孕育处理孕育处理是球墨铸铁生产过程中的关健环节。它不仅促进石墨化,防止自由渗碳体和白口出现,而且决定了石墨球大小、石墨球数和石墨球的圆整度,增强厚大铸件断面组织、性能的一致性。4.5.1 孕育剂粒度:孕育剂粒度对孕育效果也有一定的影响,小颗粒的孕育剂能迅速溶解在铁液中并发生孕育作用,但其作用也会很快消失,而大颗粒孕育剂则能在铁液中维持较长时间的孕育作用,根据铁液对孕育剂的熔化能力(铁液温度、铁液量)选择孕育剂粒度5～25mm,瞬时孕育时粒度0.5～3mm。4.5.2 孕育方法:采用多次孕育处理方法,但主要在球化反应基本平息后,孕育剂从铁水槽缓慢加入的方式进行。4.5.3 减缓孕育衰退的措施:并非孕育过程中形成的所有晶核都能长成石墨,只有大于临界尺寸的石墨晶核才是稳定的。温度越高,过冷度越小,临界晶核尺寸越大,小于临界尺寸的晶核会重新熔入铁水而消失,溶解的晶核也越多,因此包内加入孕育剂再兑入高温铁水将大大削弱孕育作用。孕育处理后的铁液尽快浇注、采用长效孕育剂以及多次孕育等措施才能减缓孕育衰退。4.6 球化效果炉前检验炉前检验孕育、球化效果好坏,采用三角试样。浇注的三角试样,冷至暗红色,淬水冷却,砸断后观察断口。断口银白色,尖端白口,中心有疏松,两侧凹缩,同时砸断时有电石气味,敲击声和钢相似,则球化良好,否则球化不良。 5 结论5.1 通过对影响铁素体球墨铸铁的各个因素进行分析,并对其过程进行控制,铸件力学性能符合要求。图2为附铸试块的金相图。
76【工程技术研究与应用】主持:李艳 徐俊洪:铁素体球墨铸铁的生产应用实践
图2 附铸试块金相图
5.2 从生产过程和结果表明:球化、孕育处理过程还需进一步加强,如控制球化反应开始时间,炉前孕育等;加强浇注时的挡渣措施,减少铸件夹渣情况的发生,进一步提高球墨铸铁件的质量,将是下一步生产过程中重要的控制点。[参考文献][1]陶令桓.铸铁G//铸造手册(第一卷).北京:机械工业出版社,1993.[2]赵金锋,穆富超.QT400-18高韧性球墨铸铁的生产[J].现代铸铁,2005(3):40-42.[3]张博、明智清明等.球墨铸铁[M].北京:机械工业出版社,1988.
ApplicationofFerriteDuctileIroninProduction
XUJun-hong(DongFangsteamTurbineworks,Deyangsichuan618201)
Abstract:Basedonanalysisofthechemicalcomposition,nodularprocessandtreatedprocessinfluencingferriteductileironareanalyzed.InordertobringthemechanicalpropertiesofQT400-18ALtoreachthestandard,therightmeltprocessmustbechosen,thechemicalcompositionmustbeadjustedandthetreatedprocessmustbecon2trolledrigidly.Keywords:ferriteductileiron;heavysectionductileiron;QT400-18AL
(上接第65页)[参考文献][1]林清安.Pro/ENGINEER2001零件设计基础篇[M].北京:清华大学出版社.[2]林清安.Pro/ENGINEER2001零件设计高级篇[M].北京:清华大学出版社.[3]林清安.Pro/ENGINEER2001零件装配与产品设计[M].北京:清华大学出版社.
DesignofFork-shapedBladeRootCutterswithIndexableInsertsBasedOnPRO/E
WUbo(DongFangsteamTurbineworks,Deyangsichuan618201)

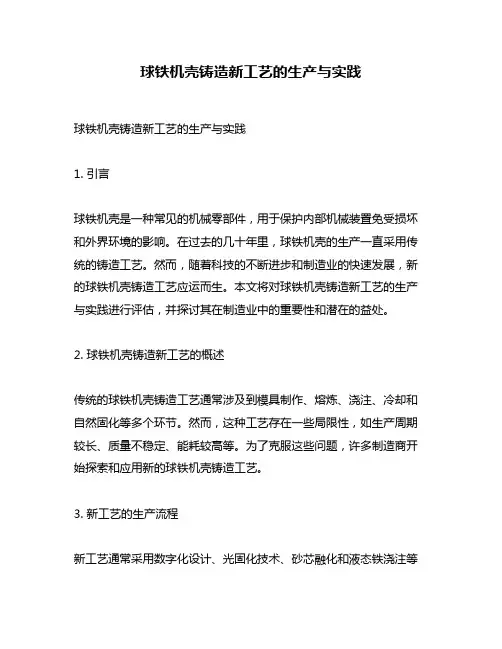

球铁机壳铸造新工艺的生产与实践
球铁机壳铸造新工艺的生产与实践
球铁机壳铸造新工艺的生产与实践
1. 引言
球铁机壳是一种常见的机械零部件，用于保护内部机械装置免受损坏和外界环境的影响。在过去的几十年里，球铁机壳的生产一直采用传统的铸造工艺。然而，随着科技的不断进步和制造业的快速发展，新的球铁机壳铸造工艺应运而生。本文将对球铁机壳铸造新工艺的生产与实践进行评估，并探讨其在制造业中的重要性和潜在的益处。
2. 球铁机壳铸造新工艺的概述
传统的球铁机壳铸造工艺通常涉及到模具制作、熔炼、浇注、冷却和自然固化等多个环节。然而，这种工艺存在一些局限性，如生产周期较长、质量不稳定、能耗较高等。为了克服这些问题，许多制造商开始探索和应用新的球铁机壳铸造工艺。
3. 新工艺的生产流程
新工艺通常采用数字化设计、光固化技术、砂芯融化和液态铁浇注等先进技术。利用计算机辅助设计软件进行球铁机壳的三维建模和优化。通过光固化技术将设计好的模型转化为实体模具。接下来，利用砂芯融化技术，在模具中制作出复杂形状的砂芯。将液态铁倒入模具中，进行浇注和冷却，最终得到球铁机壳。
4. 新工艺的优势和潜在益处
新工艺相比传统工艺具有许多优势和潜在的益处。采用数字化设计和光固化技术可以大大提高球铁机壳生产的精度和效率。砂芯融化技术可以制作出更加复杂形状的砂芯，从而改善了机壳内部结构的设计和实现。液态铁浇注技术可确保铸件的一致性和质量稳定性。新工艺的应用可以显著缩短生产周期，减少能源消耗，提高生产效率和经济效益。
5. 个人观点和理解
对于球铁机壳铸造新工艺的个人观点和理解，我认为这种工艺的推广和应用将对制造业带来巨大的变革和发展。通过引入先进技术和工艺，可以提高产品质量、生产效率和市场竞争力。新工艺也对设计师和工程师的技能和知识提出了更高的要求，需要他们不断学习和更新自己的知识。
6. 总结与回顾
通过对球铁机壳铸造新工艺的生产与实践进行评估，我们可以清楚地看到新工艺相比传统工艺具有许多优势和潜在的益处。新工艺不仅能够提高产品质量和生产效率，还可以降低生产成本和能源消耗。在制造业中广泛推广和应用新工艺具有重要的意义和潜力。

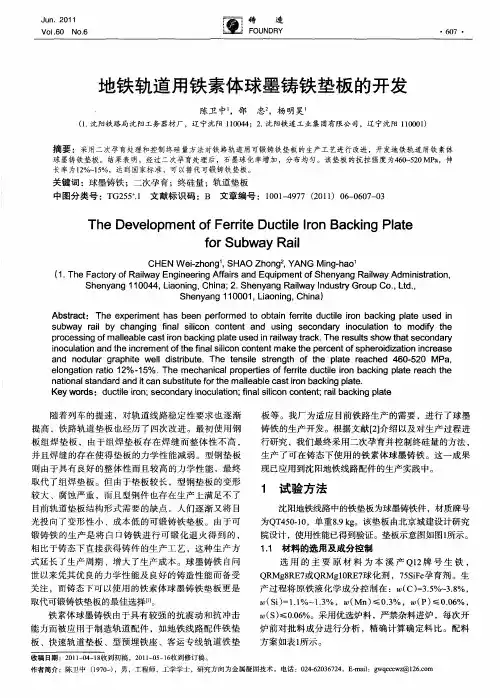

地铁轨道用铁素体球墨铸铁垫板的开发
Ｊｕｎ．２０１１ ＶＯＩ．６Ｏ ＮＯ．６ 地铁轨道用铁素体球墨铸铁垫板的开发 陈卫中 ，邵忠 ，杨明昊 （１．沈阳铁路局沈阳工务器材厂，辽宁沈阳】１００４４；２．沈阳铁道工业集团有限公司，辽宁沈阳１１０００１） 摘要：采用二次孕育处理和控制终硅量方法对铁路轨道用可锻铸铁垫板的生产工艺进行改进，开发地铁轨道用铁素体 球墨铸铁垫板。结果表明，经过二次孕育处理后，石墨球化率增加，分布均匀。该垫板的抗拉强度为４６０～５２０ＭＰａ，伸 长率为１２％￣１５％，达到国家标准，可以替代可锻铸铁垫板。 关键词：球墨铸铁；二次孕育；终硅量；轨道垫板 中图分类号：ＴＧ２５５ ．１ 文献标识码：Ｂ文章编号：１００１—４９７７（２０１ １）０６—０６０７—０３ Ｔｈｅ Ｄｅｖｅｌｏｐｍｅｎｔ ｏｆ Ｆｅｒｒｉｔｅ Ｄｕｃｔｉｌｅ Ｉ ｒｏｎ Ｂａｃｋｉｎｇ Ｐｌａｔｅ ｆｏｒ Ｓｕｂｗａｙ ＲａｉＩ ＣＨＥＮ Ｗｅｉ－ｚｈｏｎｇ’，ＳＨＡＯ Ｚｈｏｎｇ ，ＹＡＮＧ Ｍｉｎｇ—ｈａｏ’ （１．Ｔｈｅ Ｆａｃｔｏｒｙ ｏｆ Ｒａｉｌｗａｙ Ｅｎｇｉｎｅｅｒｉｎｇ Ａｆｆａｉｒｓ ａｎｄ Ｅｑｕｉｐｍｅｎｔ ｏｆ Ｓｈｅｎｙａｎｇ Ｒａｉｌｗａｙ Ａｄｍｉｎｉｓｔｒａｔｉｏｎ Ｓｈｅｎｙａｎｇ １ １ ００４４，Ｌｉａｏｎｉｎｇ，Ｃｈｉｎａ；２．Ｓｈｅｎｙａｎｇ Ｒａｉｌｗａｙ Ｉｎｄｕｓｔｒｙ Ｇｒｏｕｐ Ｃｏ．，Ｌｔｄ．， Ｓｈｅｎｙａｎｇ １ １ ０００１，Ｌｉａｏｎｉｎｇ，Ｃｈｉｎａ） Ａｂｓｔｒａｃｔ：Ｔｈｅ ｅｘｐｅｒｉｍｅｎｔ ｈａｓ ｂｅｅｎ ｐｅｒｆｏｒｍｅｄ ｔｏ ｏｂｔａｉｎ ｆｅｒｒｉｔｅ ｄｕｃｔｉｌｅ ｊｒｏｎ ｂａｃｋｉｎｇ ｐｌａｔｅ ｕｓｅｄ ｉｎ ｓｕｂｗａｙ ｒａｉｌ ｂｙ ｃｈａｎｇｉｎｇ ｆｉｎａＩ ｓｉｌｉｃｏｎ ｃｏｎｔｅｎｔ ａｎｄ ｕｓｉｎｇ ｓｅｃｏｎｄａｒｙ ｉｎｏｃｕｌａｔｉｏｎ ｔｏ ｍｏｄｉｆｙ ｔｈｅ ｐｒｏｃｅｓｓｉｎｇ ｏｆ ｍａｌｌｅａｂｌｅ ｃａｓｔ ｉｒｏｎ ｂａｃｋｉｎｇ ｐｌａｔｅ ｕｓｅｄ ｉｎ ｒａｉｌｗａｙ ｔｒａｃｋ．Ｔｈｅ ｒｅｓｕｌｔｓ ｓｈｏｗ ｔｈａｔ ｓｅｃｏｎｄａｒｙ ｉｎｏｃｕｌａｔｉｏｎ ａｎｄ ｔｈｅ ｉｎｃｒｅｍｅｎｔ ｏｆ ｔｈｅ ｆｉｎａｌ ｓｉｌｉｃｏｎ ｃｏｎｔｅｎｔ ｍａｋｅ ｔｈｅ ｐｅｒｃｅｎｔ ｏｆ ｓｐｈｅｒｏｉｄｉｚａｔｉｏｎ ｉｎｃｒｅａｓｅ ａｎｄ ｎｏｄｕｌａｒ ｇｒａｐｈｉｔｅ ｗｅｌＩ ｄｉｓｔｒｉｂｕｔｅ．Ｔｈｅ ｔｅｎｓｉｌｅ ｓｔｒｅｎｇｔｈ ｏｆ ｔｈｅ ｐｌａｔｅ ｒｅａｃｈｅｄ ４６０．５２０ ＭＰａ． ｅｌｏｎｇａｔｉｏｎ ｒａｔｉｏ １２％－１５％．Ｔｈｅ ｍｅｃｈａｎｉｃａｆ ｐｒｏｐｅｒｔｉｅｓ ｏｆ ｆｅｒｒｉｔｅ ｄｕｃｔｉｌｅ ｉｒｏｎ ｂａｃｋｉｎｇ ｐｌａｔｅ ｒｅａｃｈ ｔｈｅ ｎａｔｉｏｎａＩ ｓｔａｎｄａｒｄ ａｎｄ ｉｔ ｃａｎ ｓｕｂｓｔｉｔｕｔｅ ｆｏｒ ｔｈｅ ｍａｌｌｅａｂｌｅ ｃａｓｔ ｉｒｏｎ ｂａｃｋｉｎｇ ｐｌａｔｅ． Ｋｅｙ ｗｏｒｄｓ：ｄｕｃｔｉｌｅ ｉｒｏｎ；ｓｅｃｏｎｄａｒｙ ｉｎｏｃｕｌａｔｉｏｎ；ｆｉｎａＩ ｓｉｌｉｃｏｎ ｃｏｎｔｅｎｔ：ｒａｉＩ ｂａｃｋｉｎｇ ｐｌａｔｅ 随着列车的提速，对轨道线路稳定性要求也逐渐 提高，铁路轨道垫板也经历了四次改进。最初使用钢 板组焊垫板，由于组焊垫板存在焊缝而整体性不高， 并且焊缝的存在使得垫板的力学性能减弱。型钢垫板 则由于具有良好的整体性而且较高的力学性能，最终 取代了组焊垫板。但由于垫板较长，型钢垫板的变形 较大、腐蚀严重，而且型钢件也存在生产上满足不了 目前轨道垫板结构形式需要的缺点。人们逐渐又将目 光投向了变形性小、成本低的可锻铸铁垫板。由于可 锻铸铁的生产是将白口铸铁进行可锻化退火得到的， 相比于铸态下直接获得铸件的生产工艺，这种生产方 式延长了生产周期、增大了生产成本。球墨铸铁自问 世以来凭其优良的力学性能及良好的铸造性能而备受 关注，而铸态下可以使用的铁素体球墨铸铁垫板更是 取代可锻铸铁垫板的最佳选择［１］。 铁素体球墨铸铁由于具有较强的抗震动和抗冲击 能力而被应用于制造轨道配件，如地铁线路配件铁垫 板、快速轨道垫板、型预埋铁座、客运专线轨道铁垫 板等。我厂为适应目前铁路生产的需要，进行了球墨 铸铁的生产开发。根据文献［２］介绍以及对生产过程进 行研究，我们最终采用二次孕育并控制终硅量的方法， 生产了可在铸态下使用的铁素体球墨铸铁。这一成果 现已应用到沈阳地铁线路配件的生产实践中。 １ 试验方法 沈阳地铁线路中的铁垫板为球墨铸铁件，材质牌号 为ＱＴ４５０．１０，单重８．９ ｋｇ。该垫板由北京城建设计研究 院设计，使用性能已得到验证。垫板示意图如图１所示。 １．１材料的选用及成分控制 选用的主要原材料为本溪产Ｑ１２牌号生铁， ＱＲＭｇ８ＲＥ７或ＱＲＭｇｌ０ＲＥ７球化剂，７５ＳｉＦｅ孕育剂。生 产过程将原铁液化学成分控制在：加（Ｃ）＝３．５％～３．８％， （Ｓｉ）＝１．１％～１．３％， （Ｍｎ）≤Ｏ－３％， （Ｐ）≤０．０６％， （Ｓ）≤０．０６％。采用优选炉料，严禁杂料进炉，每次开 炉前对批料成分进行分析，精确计算确定料比。配料 方案如表１所示。 收稿日期：２０１１－０４—１８收到初稿，２０１１－０５—１６收到修订稿。 作者简介：陈卫中（１９７０一），男，工程师，工学学士，研究方向为金属凝固技术。电话：０２４．６２０３６７２４，Ｅ－ｍａｉｌ：ｇｗｑｃｃｃｗｚ＠１２６．

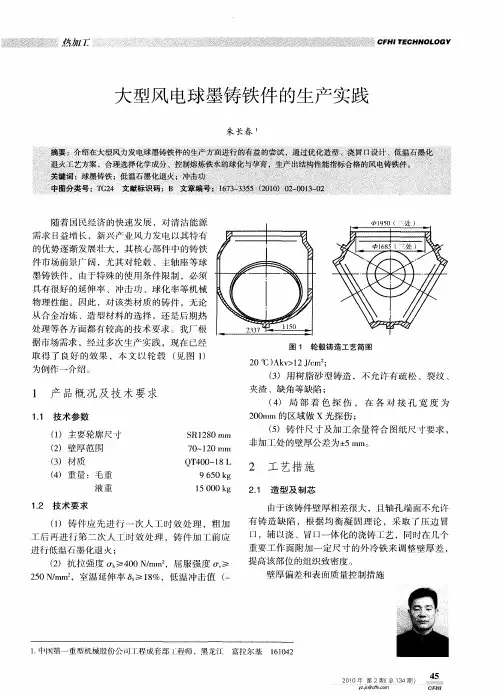

大型风电球墨铸铁件的生产实践
