基于FLUENT的炮弹三维流场数值模拟毕业设计开题报告
中 北 大 学
毕业设计开题报告
学 生 姓 名： 徐 吉 学 号： 0701064330
学 院、系： 机电工程学院、机电控制工程系
专 业： 弹药工程与爆炸技术
设 计 题 目： 基于FLUENT的炮弹
三维流场数值模拟
指导教师: 魏志芳
2011 年 3 月 6 日 毕 业 设 计 开 题 报 告
第1页，共8页 一、结合毕业设计情况，根据所查阅的文献资料，撰写2000字左右的文献综述：
1.1课题简介
本课题要求对155毫米榴弹三维流场数值模拟的几何建模、网格划分、计算模型及其求解方法进行研究，建立准确可靠的弹丸气动特性数值模拟方法，使用FLUENT软件对炮弹三维流场进行数值仿真，分析计算结果，并撰写说明书[12,20,21]。
1.2 本课题研究目的及意义
火炮的射程是衡量火炮威力的重要参数之一，世界各国的军事技术部门都在研究增大火炮射程的方法。增大火炮射程的方法一直是弹道学家、空气动力学家及兵器设计专家研究的重要课题。他们从不同角度，对增大火炮射程的方法进行了多方面研究。
从外弹道学的角度考虑，增大火炮射程可以从两方面入手：一是外部增大弹丸动能或提高弹丸速度；二是增大弹丸的断面比重。具体而言，增大火炮射程的方法可以分为以下四种：一、提高初速法；二、火箭助推法；三、减小弹道系数法；四、复合增程法[1,2,6]。
在众多的方法中，选择最合理有效的方法及对弹丸外形的优化设计就显得尤为重要，因此，我们以FLUENT仿真软件为手段，对炮弹的三维流场进行数值模拟，分析其流动现象，揭示其流动规律，研究其空气动力学特性，从而为炮弹的设计及优化提供理论依据[15,17]。
1.3 本课题国内外研究进展
在155毫米榴弹炮方面，国产第一代155毫米自行加榴炮是众所周知的PLZ-45。PLZ-45式火炮是上世纪80年代后期作为外贸装备开始研制。它采用了45倍口径155毫米长身管火炮，该炮在总体性能上有自己独特的优点。但是因为PLZ-45火炮的身管源于引进国外技术生产的W1988（也就是后来的PLL01火炮）型155毫米牵引加榴炮。因此存在药室容积过大而身管长度不足的问题。火炮内弹道性能一直无法达到最优状态，而且限于当时的技术条件，我们还不能研制155毫米火炮使用的全自动装弹机，PLZ-45火炮仅配备了半自动装弹机。对于外贸装备来说PLZ-45自行加榴炮在火力性能和系统完整程度上是有鲜明特色的，但是其自动化程度尚不能达到部队期望的下一代先进大口径自行压制火炮的技术毕 业 设 计 开 题 报 告
第2页，共8页 标准，因此最终没能大量装备我军现役炮兵部队。然而墙内开花墙外香，PLZ-45火炮虽然不能装备部队，但却在外贸市场上开创了局面，赢得了良好的口碑，这也是对我国火炮研发人员的最佳褒奖。
从90年代中后期开始，国际上火炮领域为提高射程，增长身管，52倍口径长身管155毫米榴弹炮开始倍受青睐。我军未来压制火炮武器如何在这种形势下保持自己的优势呢？修正PLZ-45火炮的缺陷，发展自己的新型长身管155毫米加榴炮才是最好的解决途径。07年上半年，阿布扎比防务展上北方公司率先公开了SH-1型52倍口径155毫米车载自行加榴炮表明经过经过10余年的努力，中国已经具备了独立研制比45倍口径身管更长的155毫米火炮的技术实力。而当年7月在建军八十周年军队建设成就展上以实物高调公开亮相PLZ-05式155毫米自行加榴炮则向世人正式宣布，这种实力已经转化为中国陆军实际的战斗力了！按照火炮上铭牌的说法，国产新型155毫米自行加榴炮被命名为PLZ-05式，也就是说，这种火炮是在2005年定型的。将一种刚刚定型装备的先进武器拿出来向公众展示，也从一个侧面反映出了中国军队的自信和我们在大口径自行压制火炮领域的技术实力[23,24]。
在炮弹流场仿真方面，计算流体力学的兴起促进了实验研究和理论分析方法的发展，为各类流动模型的建立提供了更多的依据，使很多分析方法得到发展和完善。然而，更重要的是计算流体力学采用它独有的新的研究方法——数值模拟方法——研究流体运动的基本物理特性。这种方法的特点如下：
①给出流体运动区域内的离散解，而不是解析解。这区别于一般理论分析方法。
②它的发展与计算机技术的发展直接相关。这是因为模拟的流体运动的复杂程度、解决问题的广度和所能模拟的物理尺度以及给出解的精度，都与计算机速度、内存、计算及输出图形的能力直接相关。
③若物理问题的数学提法(包括数学方程及其相应的边界条件)是正确的，则可在较广的流动参数(如马赫数、雷诺数、飞行高度、气体性质、模型尺度等)范围内研究流体力学问题，且能给出流场参数的定量结果[4,5,11,13]。
这常常是风洞实验和理论分析难以做到的。而且，要建立正确的数学方程还必须与实验研究相结合。更重要的是实际问题中所求解的多维非线性偏微分方程组十分复杂，现有数学理论尚不够充分，严格的稳定性分析、误差估计和收敛性理论的发展还跟不上数值模拟的进展。虽然关于广义解唯一性、存在性等问题的严格数学理论已经取得了长足的进展，毕 业 设 计 开 题 报 告
第3页，共8页 但还不足以对一些感兴趣的具体复杂问题给出明确的回答。所以在计算流体力学中，仍必须依靠一些较简单的、线性化的、与原问题有密切关系的模型方程的严格数学分析，以及依靠启发性的推理给出所求解问题数值解的理论依据。然后再依靠数值实验，地面实验和物理特性分析，验证计算方法的可靠性，从而进一步改进计算方法。
事实上，实验研究、理论分析方法和数值模拟是研究流体运动规律的三种基本方法，他们的发展是相互依赖相互促进的。
另一方面，计算流体力学的发展进程是伴随着计算机技术的发展而前进的。一般来说，只有计算机的速度、内存和外围设备达到一定程度时才会有计算流体力学新阶段的出现。随着计算技术的提高、巨型计算机的出现，计算流体力学所研究问题的深度和广度不断发展，它不但可用于研究已知的一些物理问题，而且可用于发现新的物理现象。例如甘贝尔(Campbell)和穆勒(Mueller)等人在数值实验中，发现了亚声速斜坡绕流中的分离现象，以后他们在风洞实验中做了证实；又如吉姆(Kim)和莫因(Moin)等人在数值计算中发现了倒马蹄涡，后来被实验研究所证实。
总之，计算流体力学的兴起促进了流体力学的发展，改变了流体力学研究工作的状况，很多原来认为难以解决的问题，如超声速、高超声速钝体绕流、分离流涡运动、低密度效应、真实气体效应以及湍流问题等，都有了不同程度的发展，且将为流体力学工作提供新的前景[15,16,17]。
目前我国利用fluent软件对炮弹流场模拟的技术已趋于成熟，包括中北大学、南京理工大学、西北工业大学等高等院校，以及各地兵工厂和科技公司，均进行了相关的研究和发表论文[18,19,22]。
1.4 本课题预期达到的目标
通过资料的查阅，了解弹丸气动特性计算的一般方法及计算流体动力学的基本步骤，同时学会使用fluent软件对炮弹的三维流场数值进行模拟，并分析计算结果，为今后设计和优化弹丸外形学习到新的研究手段及提供理论依据。
毕 业 设 计 开 题 报 告
第4页，共8页 1.5 参考文献
[1]王志军,尹建平,郭支明﹒弹丸空气动力学﹒中北大学讲义，2010
[2]赵悍东，魏志芳，张国伟.弹丸优化设计.北京：兵器工业出版社，2005
[3]王志军,尹建平主编.弹药学.北京：北京理工大学出版社，2005
[4]沈仲书，刘亚飞.弹丸空气动力学. 北京：国防工业出版社，1984
[5]赵文宣.弹丸设计原理.北京：北京工业学院出版社，1988
[6]浦发.外弹道学. 北京：国防工业出版社，1980
[7]杨为中.弹丸的飞行稳定性设计. 北京：国防工业出版社，1976
[8]王南炎.弹丸空气动力学.华东工程学院讲义，1980
[9]华恭，欧林尔.弹丸作用和设计理论.北京：国防工业出版社，1975
[10]周长省,鞠玉涛,朱亚福等编著.火箭弹设计理论.北京：北京理工大学出版社，2005
[11]苗瑞生,居贤铭,吴甲生编著.导弹空气动力学.北京：国防工业出版社,2006
[12]韩占忠,王敬,兰小平编.FLUENT：流体工程仿真计算实例与应用.北京：北京理工大学出版社,2004
[13]（美）约翰D.安德森（JohnD.Anderson）著;吴宋平,刘赵淼译.计算流体力学基础及其应用.北京：机械工业出版社,2007
[14]吴德铭,郜冶.实用计算流体力学基础.哈尔滨：哈尔滨工程大学出版社,2006
[15]张家仙.冲压增程炮弹绕流流场数值模拟研究.硕士学位论文.南京：南京理工大学,
2005
[16]吴甲生,雷娟棉.制导兵器气动布局发展趋势及有关气动力技术.北京理工大学学报，2003,23(6):665～670
[17]赵洪章,岳春国,李进贤.基于FLUENT的导弹气动特性计算.弹箭与制导学报,2007,
27(2):203～205
[18]姜根柱,王筱蓉.固冲增程炮弹三维流场数值仿真.计算机仿真，2009,26（4）:6～9
[19]王筱蓉，姜根柱，周长省. 超音速进气道三维流场数值仿真与性能分析.计算机仿真，2010,27（3）:27～30
[20]庞英良，宋卫东，杨晓霖. 基于FLUENT的末制导炮弹初始段气动仿真.兵工自动化，2009,28（2）：13～15 毕 业 设 计 开 题 报 告
第5页，共8页 [21]赵洪章，岳春国，李进贤. 基于FLUENT的导弹气动特性计算.弹箭与制导学报，2007,27（2）：203～205
[22]王晓兵，李菁,廖忠全，王维保. 基于FLUENT的弹丸外流场数值仿真.计算机辅助工程，2010,19（1）：92～94
[23]凌翔. 中国66式152毫米加农榴弹炮.现代兵器，2000,12（8）：1～5
[24]佚名.解放军新战争之神 PZL-05型155毫米自行榴弹炮.国际展望，2006,12（3）:22～27
毕 业 设 计 开 题 报 告
第6页，共8页 二、本课题要研究或解决的问题和拟采用的研究手段
2.1 本课题要研究或解决的问题
①建立炮弹模型。155毫米榴弹主要由头部、圆柱部、尾部和底部四个部分组成，根据弹丸外形结构及数据绘制出炮弹模型。
②计算网格划分。本课题取整个炮弹的流场进行计算，用非结构网格对计算域进行划分。根据计算精度及考虑到计算机配置问题，合理选择适当的网格数，以达到最优配置。
③应用FLUENT软件进行数值模拟。通过数值计算和边界条件得到炮弹的气动特性及流场。具体包括：升力系数、阻力系数、俯仰力矩系数、压力中心系数等。
④分析数值模拟结果。根据课题要求处理计算结果，并与参考文献进行对比，得出各数值之间的变化关系。
2.2 本课题拟采用的研究方法
随着计算技术的发展，用CFD方法对炮弹气动特性进行数值模拟成为可能。考虑到CFD方法的诸多优点，本课题拟采用计算流体动力学(CFD)方法。目前，在市场上出现的大型商业计算流体动力学(CFD)软件有CFX、STAR-CD、FLUENT、ANSYS/FLOTRAN、ICEM-CFD等。
高炮训练仿真系统的研究与设计的开题报告
高炮训练仿真系统的研究与设计的开题报告
一、选题背景
高炮是一种高射速、高精度的远程武器，对于军队的防空作战具有重要意义。高炮训练仿真系统是一种将虚拟环境与真实武器诸多元素相结合，使训练者能够在仿真环境下进行真实的高炮训练并提高其操作技能，从而提高军队的防空作战水平。
二、研究目的
本课题旨在研究并设计高炮训练仿真系统，实现训练者在仿真环境下进行真实的高炮操作训练。通过此系统的使用，训练者可以了解高炮的工作原理、操作流程及注意事项与技巧等，并可以逐步掌握高炮的使用技能，提高其在实战中的战斗力。
三、研究内容
1. 高炮训练仿真系统软件的设计与开发。
2. 仿真环境的搭建和场景设计。
3. 针对高炮的操作流程进行仿真模拟，包括开炮、调节炮管高度、跟踪目标等操作。
4. 实现高精度准星、炮弹轨迹模拟和目标追踪等功能。
5. 设计诸如干扰、障碍等特殊情况以增加系统的仿真程度。
四、技术路线
1. 仿真软件开发工具使用：Unity3D
2. 使用三维建模软件进行场景建模
3. 实现高炮轨迹追踪算法
4. 实时物理引擎的实现
5. 利用opencv库对目标追踪进行仿真
五、研究意义
1. 对军队的高炮训练提供了一种新的训练方式，更具实用性。
2. 可以降低军队人员和装备事件损坏的风险，同时节约成本。 3. 可以为保卫国家提供更强有力的防空作战保障。
六、预期结果
完成高炮训练仿真系统的设计与开发，并进行实际测试，能够实现高炮操作流程的完整仿真以及目标追踪、炮弹轨迹模拟等功能，提高训练者的实战能力。
疏浚产生悬浮物三维数值模拟的开题报告
疏浚产生悬浮物三维数值模拟的开题报告
一、选题背景和意义
港口、航道、水利工程等水域工程疏浚是必不可少的工作，疏浚产生的悬浮物在土地资源有限的情况下通常是不可避免的，不仅严重影响水环境水质，而且也可能对水生环境生态系统造成影响。因此在疏浚施工过程中充分了解悬浮物运动规律，合理预测悬浮物扩散范围和分布，以此为基础制定科学合理的管理方案，对疏浚施工过程中悬浮物的控制和环保安全具有重要意义。
目前研究疏浚产生的悬浮物主要通过数值模拟进行，而数值模拟方法提供了一种描述复杂流体场和悬浮物动力学的工具，已经成为了研究悬浮物扩散和分布的主要手段。三维数值模拟能够提供详细的物理动力学过程，精细地描述细小物质颗粒在流场中的运动规律和相互作用关系，因此已经取得了广泛的应用。
二、研究内容和方法
本文主要研究疏浚产生的悬浮物三维数值模拟，通过建立悬浮物输运的数学模型、运用数值模拟方法，研究悬浮物在不同水流场下的扩散和分布规律、对水环境的影响以及相关防治措施等。
本文将采用计算流体动力学（CFD）方法，基于ANSYS Fluent软件平台，建立数学模型，对悬浮物在复杂的流场条件下的扩散、对水环境的影响、防治措施等进行研究。本文首先进行数值模拟前的准备工作，包括数值计算网格的划分、数值模拟的初始条件和边界条件等，然后建立起悬浮物输运的数学模型，确保模型的合理性和稳定性。通过数值模拟分析悬浮物在不同水流场下的扩散和分布规律，以此为基础对相关的环境影响和防治措施进行讨论和分析。
三、预期结果和创新点
本文预期通过悬浮物三维数值模拟，提供了一种解决疏浚施工过程中悬浮物控制和管理的方法，将研究结果能够为疏浚施工和环保管理提供重要的参考依据。
该研究的创新点在于：
1.研究方法创新：基于CFD方法开展疏浚产生的悬浮物三维数值模拟，应用数学模型和数值模拟的方法，提供了一种科学合理的的解决方案； 2.研究设计创新：通过合理的建模和仿真方法建立合理的方案，有效地评估不同疏浚方法对悬浮物扩散、水环境影响等问题的影响程度，为疏浚施工管理提供了重要参考。

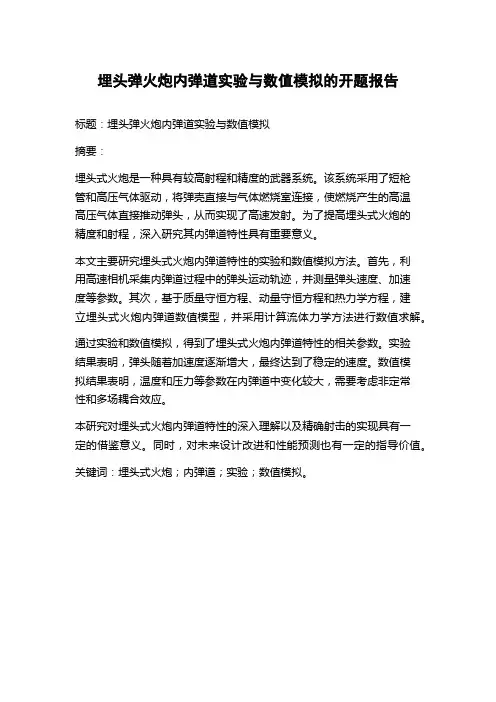

埋头弹火炮内弹道实验与数值模拟的开题报告
埋头弹火炮内弹道实验与数值模拟的开题报告
标题：埋头弹火炮内弹道实验与数值模拟
摘要：
埋头式火炮是一种具有较高射程和精度的武器系统。该系统采用了短枪管和高压气体驱动，将弹壳直接与气体燃烧室连接，使燃烧产生的高温高压气体直接推动弹头，从而实现了高速发射。为了提高埋头式火炮的精度和射程，深入研究其内弹道特性具有重要意义。
本文主要研究埋头式火炮内弹道特性的实验和数值模拟方法。首先，利用高速相机采集内弹道过程中的弹头运动轨迹，并测量弹头速度、加速度等参数。其次，基于质量守恒方程、动量守恒方程和热力学方程，建立埋头式火炮内弹道数值模型，并采用计算流体力学方法进行数值求解。
通过实验和数值模拟，得到了埋头式火炮内弹道特性的相关参数。实验结果表明，弹头随着加速度逐渐增大，最终达到了稳定的速度。数值模拟结果表明，温度和压力等参数在内弹道中变化较大，需要考虑非定常性和多场耦合效应。
本研究对埋头式火炮内弹道特性的深入理解以及精确射击的实现具有一定的借鉴意义。同时，对未来设计改进和性能预测也有一定的指导价值。
关键词：埋头式火炮；内弹道；实验；数值模拟。
蜗壳三维内流场的数值模拟的开题报告
蜗壳三维内流场的数值模拟的开题报告
一、选题背景
在现代工程设计中，气流场和水流场的数值模拟已被广泛应用。例如，工业建筑设计中需要对气流、水流的流动情况进行模拟，以提高建筑的通风、降温、卫生条件等；船舶、飞机、汽车等交通工具的优化设计也需要对流场进行模拟，以提高其性能和安全性。而蜗壳是一种常见的流体管道设计，其内部流动情况对于流体输送和加热冷却过程的可靠性、效率具有重要的影响。因此，对蜗壳的内流场进行数值模拟研究是非常有意义的。
二、研究内容
本文主要研究蜗壳三维内流场的数值模拟。将采用计算流体力学（CFD）方法，通过建立数学模型、数值离散化、求解流动方程等步骤，对蜗壳内部的流动场进行模拟。研究内容包括：
1、建立数学模型：根据蜗壳的几何形状和设计参数，建立蜗壳内部流动的数学模型，获取其流速、压力、温度等参数。
2、数值离散化：采用有限体积法（FVM）对数学模型进行离散化，将流动域分成网格，将连续的流场转化为离散的数值计算问题。
3、求解流动方程：通过迭代求解离散的流动方程，得到蜗壳内部的流速、压力、温度等参数。
4、分析结果：基于得到的数值计算结果，对蜗壳内部流动的特点、运动规律进行分析，以期优化蜗壳的设计和应用。
三、研究意义
本文研究蜗壳三维内流场的数值模拟，具有重要的理论和应用价值，具体表现在以下几个方面： 1、理论意义：对数值模拟方法在流体力学研究中的应用和发展，以及对蜗壳内流场的数学描述和数值求解方法进行了深入研究，为进一步推动数值模拟理论研究和工程应用提供了参考和指导。
2、应用价值：通过数值模拟的研究方法，可以对蜗壳内部的流动情况进行深入分析和优化设计，提高流体输送和加热冷却等应用的效率和可靠性，具有重要的应用价值。
3、推广价值：本文所研究的数值模拟方法和结果，在流体力学和工程领域具有一定的推广和应用价值，有助于促进流体力学理论的研究和应用的发展。

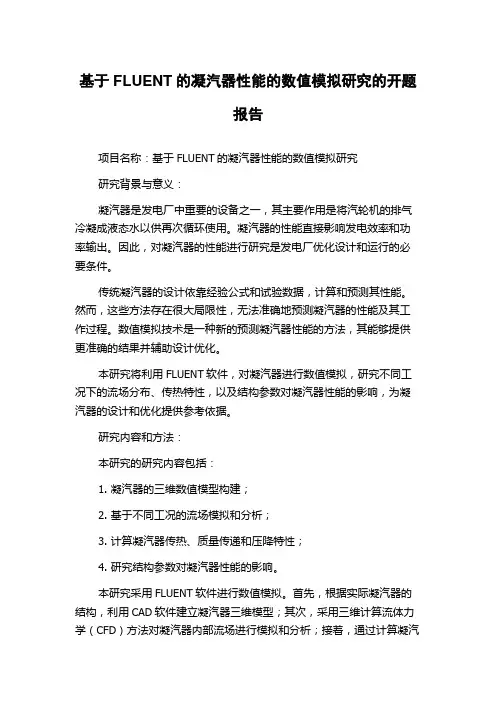

基于FLUENT的凝汽器性能的数值模拟研究的开题报告
