平板型太阳能集热器技术参数

1. 引言

太阳能是一种清洁、可再生的能源，被广泛应用于热水供应、采暖和发电等领域。平板型太阳能集热器作为太阳能利用的主要设备之一，具有简单、可靠、经济的特点。本文将介绍平板型太阳能集热器的技术参数，包括外形尺寸、工作温度、热效率等方面。

2. 外形尺寸

平板型太阳能集热器通常由一个或多个平板组成，每个平板的外形尺寸决定了集热器的总体尺寸。一般来说，平板的尺寸越大，集热面积越大，吸收太阳能的能力也越强。常见的平板型太阳能集热器尺寸为2米×1米，也有一些更大的尺寸可达到4米×2米。此外，集热器的厚度一般在5毫米至10毫米之间。

3. 工作温度

平板型太阳能集热器的工作温度取决于太阳能的辐射强度和集热器的热损失。一般来说，集热器的工作温度范围在50摄氏度至80摄氏度之间。在较低的温度下，集热器的热效率较高，但较高的温度有助于提高热水供应和采暖的效果。

4. 热效率

热效率是衡量平板型太阳能集热器性能的重要指标之一。它表示集热器从太阳能辐射中吸收到的热量与太阳能辐射总量之间的比例。一般来说，平板型太阳能集热器的热效率在60%至80%之间。热效率受到多种因素的影响，包括太阳能辐射强度、集热器的材料和结构、工作温度等。

5. 光热转换效率

光热转换效率是指平板型太阳能集热器将太阳能辐射转化为热能的效率。它表示集热器从太阳能辐射中吸收到的能量与太阳能辐射总能量之间的比例。一般来说，平板型太阳能集热器的光热转换效率在50%至70%之间。光热转换效率受到集热器的材料、光学特性和表面处理等因素的影响。

6. 热损失

热损失是指平板型太阳能集热器在工作过程中由于传导、对流和辐射等途径损失的热量。热损失会降低集热器的热效率，影响其性能。为了减少热损失，平板型太阳能集热器通常采用具有较好绝热性能的材料，如玻璃纤维增强塑料。此外，集热器的表面通常采用具有较低辐射率的材料，如黑色涂层，以减少辐射热损失。 7. 阳台角度

太阳能热水器的结构

平板型太阳能热水器主要是由平板集热器、水箱、水管、支架及配件等部分组成。

（一）平板集热器

平板集热器是平板型太阳能热水器的核心，包括吸热器、盖板、保温层、外壳四大部分。

1、吸热器：也叫集热器或集热芯子，其作用是吸收太阳的辐射能量并向水传递热量。

1）吸热器的结构：吸热器由吸热板（也叫肋片）和水管组成（如图2-3所示），水管有排管和集管之分。排管夹在肋片之间，用来传递热量使水温升高；集管与所有排管相接相通，并且通过水管与水箱连通，使排管中水进入水箱，水箱中的冷水进入排管被加热。吸热器在结构上有管板槽式（图2-4a）和翼片式（图2-4b）等多种形式。将排管夹在肋片之间的方法很多：较为简单粗糙的方法就是在排管长度方向，隔一定距离用铁丝捆扎或铆接，也有在排管和吸热板交接处，沿管子长度方向锡焊的，也有在结合缝隙中填充各种导热胶的；随着太阳能热水器工艺水平的不断提高，市太阳能研究所引进了加拿大八十年代末的一条生产线，将两片铝带与一根铜管（在两铝带中间）轧制在一起，再用高压气体吹胀，形成铜铝复合式吸热板芯，如图2-5所示，其特点是：I热效率高；II寿命长，水质清洁；III节约铜材，降低成本；IV有很好的耐压性能。正因为这些特点，铜铝复合板芯已经形成潮流，是平板型太阳能集热器的先进代表。

2）吸热器的材料：国外基本上都用铜和不锈钢，国内已大量采用铜材、铝合金、钢材、镀锌板，沿海水质较差的地区，那么可用塑料或玻璃来替代。

3）吸热器表面上的涂层：因为金属表面的反射率高，吸收率低（一般只有20~40%的太阳辐射能被吸收），为了增强吸收效果，必须在金属表面上刷涂层。涂层有选择性和非选择性两种，所谓选择性涂料（因为这种涂料价格便宜），是对太阳光的短波辐射具有高吸收率（a），而本身所处温度的长波发射率（qT）却很低的一种涂料，可用a/qT大于1来表示。若a/qT=1，那么称之为中性吸收层，也称为非选择性涂料。平板型太阳能热水器的吸热板都采用非选择性涂料（因为这种涂料价格便宜），即涂上薄而均匀的无光黑漆，它们具有高的吸收率（a=0.92~0.96），但发射率也较高（qT=0.50~0.94），热损失较大。 2、盖板

太阳能集热器的优缺点(平板式)

太阳能集热器的优缺点（平板式）

太阳能集热器是一种利用太阳能将光转化为热的装置，从而将太阳能转换为热能，是一种温室效应和能源危机的解决方案。其中，平板式太阳能集热器作为一种广泛应用的太阳能集热器，其优缺点显得尤为突出。

优点

1. 简单方便平板式太阳能集热器的制造和使用较为简单，不需要复杂的技术和设备。在设计和制造时，可以直接采用板材的形式进行加工，安装简单，易于维护保养。

2. 成本低廉平板式太阳能集热器的生产成本相对较低，从而使得太阳能热水系统的成本相对较低，很多家庭用房屋顶安装太阳能集热器，由于太阳能的免费，并不需要购买额外的燃料，因此长期使用成本很低。

3. 对环境友好太阳能发电和太阳能热水系统对于环境的污染极小，和其他发电方式相比，太阳能发电不释放任何有害的气体和化学物质，不导致空气、水质污染，没有噪音。

4. 能源利用率高平板式太阳能集热器得益于其简单的设计结构和较低的制造成本，其目前市场上的光热转换率相比其他的太阳能集热器是最优化的，这也是其应用非常广泛的原因之一。

缺点

1. 受天气状况影响由于太阳能集热器的采集是基于太阳能源的，因此天气状况直接影响其处理能力。在阴天和晴天光照不足的情况下，太阳能集热器的采集能力将会降低，影响使用效果。

2. 空间和安装要求严格太阳能集热器需要安装在阳光充足的区域，且需要定期进行清洁和维护。因此，如果是在一个密闭或者狭小的空间内使用，其效果会大大降低，所以其安装需要空间的支持，并且需要专业人员进行管理和维护。

3. 需要长时间使用由于太阳能集热器依赖太阳光，所以其使用时间只能限于阳光充足的时间段内，如冬季阳光不足，而在夜晚也不能使用，使用时间则有所受限，需要进行更具保养和管理。

4. 需要对应的热水设施如果用户需要使用太阳能集热器来加热水，但是却缺乏相应的储存设施（例如太阳能蓄热库等），则无法正常使用太阳能集热器。总之，平板式太阳能集热器的优点是显而易见的，简单、低廉、环保，能源利用率高，但其缺点也不可忽视。需要在选择前对其性能和安装条件有深入了解后再进行使用。

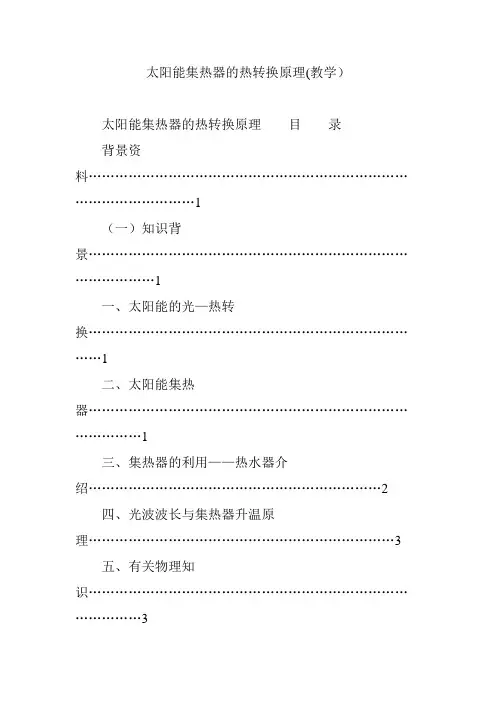

太阳能集热器的热转换原理(教学)

太阳能集热器的热转换原理(教学）

太阳能集热器的热转换原理目录

背景资料………………………………………………………………………………………1

（一）知识背景………………………………………………………………………………1

一、太阳能的光—热转换……………………………………………………………………1

二、太阳能集热器……………………………………………………………………………1

三、集热器的利用——热水器介绍…………………………………………………………2

四、光波波长与集热器升温原理……………………………………………………………3

五、有关物理知识……………………………………………………………………………3 （二）方法背景………………………………………………………………………………4

1、设计理念……………………………………………………………………………………4

2、对象及用途…………………………………………………………………………………4

3、教材分析……………………………………………………………………………………4

活动方案………………………………………………………………………………………5

（一）示范性方案：太阳能集热箱升温比较实验…………………………………………5

（二）指导性方案：太阳能集热器升温比赛………………………………………………8

（三）拓展性方案：东方绿舟南洋中学新能源科技考察站活动…………………………11

直接利用太阳能集热的活动——学习单…………………………………………………13

课题申请表…………………………………………………………………………………13

课题实施记录………………………………………………………………………………14

交流汇报提纲………………………………………………………………………………15

平板型太阳能集热器技术参数 2

平板型太阳能集热器技术参数

一、集热器类型和尺寸

平板型太阳能集热器是一种常见的太阳能利用设备，其主要由吸热板、管道和保温层组成。其尺寸通常由吸热板面积和厚度来描述。一般来说，吸热板的面积越大，集热效果越好，但同时也会增加成本和安装难度。因此，在实际应用中需要根据具体需求进行选择。

二、集热器材料

平板型太阳能集热器的吸热板通常采用具有较高吸热性能的材料，如铜、铝等金属材料。这些材料具有良好的导热性能，能够有效地将太阳辐射能转化为热能。此外，吸热板的外表面通常涂有特殊的吸热涂层，以增加吸热效果。

三、集热效率

集热效率是衡量太阳能集热器性能的重要指标之一。它表示太阳能辐射能转化为热能的比例。平板型太阳能集热器的集热效率通常在50%至80%之间，具体取决于吸热板材料、涂层性能、太阳辐射强度等因素。高效的集热器能够更充分地利用太阳能，提高太阳能系统的整体效率。

四、工作温度

平板型太阳能集热器的工作温度取决于吸热板的材料和集热效率。一般来说，集热器的工作温度范围在50℃至100℃之间。为了提高工作温度，可以采用高吸热性能的材料和增加集热器的吸热板面积。

五、耐压性能

平板型太阳能集热器需要具备一定的耐压性能，以承受系统内部的压力变化。一般来说，集热器的耐压性能要求在1MPa至1.5MPa之间。在实际应用中，还需要考虑集热器在极端条件下的耐压性能，如低温、高温等。

六、热损失

平板型太阳能集热器存在一定的热损失，即集热板表面的热能向外界传递的损失。为了减小热损失，集热器通常采用保温层进行包裹，并在吸热板表面涂覆一层高反射的涂层，以减少热辐射损失。

七、使用寿命

平板型太阳能集热器的使用寿命是衡量其使用价值的重要指标之一。一般来说，集热器的使用寿命要求在15年至20年以上。为了延长使用寿命，需要注意集热器的维护和保养，定期检查和更换老化或损坏的部件。

八、安装要求

平板型太阳能集热器的安装要求较为简单，可以根据实际情况选择安装在屋顶、阳台或地面等位置。安装过程中需要考虑集热器的朝向和倾斜角度，以使其能够最大程度地接收太阳辐射能。

太阳能集热器

1 太阳能集热器

1摘要 ............................................................................................................................................... 1

2能集热器的分类 ............................................................................................................................ 1

2.1平板型太阳能集热 ............................................................................................................. 1

2.1.1定义.......................................................................................................................... 1

2.1.2应用领域 .................................................................................................................. 1

2.1.3实际应用及相关计算 .............................................................................................. 2

2.2真空管型太阳能集热器 ..................................................................................................... 4

平板太阳能集热器工作原理

太阳能作为一种清洁、可再生的能源，备受关注和重视。平板太阳能集热器作为太阳能利用的一种常见形式，被广泛应用于供暖、热水和电力等领域。本文将详细介绍平板太阳能集热器的工作原理。

一、太阳辐射的捕捉和转化

平板太阳能集热器的工作原理基于太阳辐射的捕捉和转化。当太阳光照射到集热板上时，集热板的表面会吸收光能，将其转化为热能。这主要是通过集热板的特殊涂层实现的。

二、集热板的结构和材料

平板太阳能集热器一般由集热板、传热管和保温层等组成。集热板通常采用黑色或暗蓝色的吸热涂层，在表面形成一个有利于吸热的结构。常见的集热板材料有铜板、铝板、不锈钢板等。

传热管位于集热板的后部，用于将热能传递至供暖系统或热水系统。传热管通常采用铜管或铝管制成，能够高效地传导热能。

保温层用于减少集热器在工作过程中的热损失。常见的保温材料有玻璃棉、硅酸盐等。

三、热能的传递和利用

集热板吸收太阳辐射后，将光能转化为热能。这部分热能通过传热管传递至供暖水或热水中。热水可以用于供暖、热水或其他热能需求。

四、控制系统的作用平板太阳能集热器通常配备有控制系统，用于监测集热器的工作状态和调控热能的利用。控制系统可以自动控制集热板的角度和倾斜度，以获得最佳的太阳辐射接收效果。同时，还可以根据需求调节传热管的热能输出，实现对供暖系统的精确控制。

五、优缺点分析

平板太阳能集热器的工作原理具有以下优点：

1. 清洁、可再生的能源：太阳能是一种清洁、可再生的能源，不会产生二氧化碳等有害废气，对环境没有污染。

2. 节能、环保：利用太阳能进行供暖和热水的生产，可以大幅度减少对化石燃料的依赖，降低能源消耗，保护环境。

3. 长期可靠性：平板太阳能集热器的结构简单、运作稳定，可以长时间地提供热能。

然而，平板太阳能集热器也存在一些缺点：

1. 受天气条件影响：阴雨天和夜晚无法获取太阳辐射，影响集热器的热能输出。

2. 面积占用较大：为了获得足够的太阳辐射，平板太阳能集热器需要占用一定的面积。

太阳能集热器工作原理

太阳能集热器是利用太阳能的热量来加热水或空气的设备。它的工作原理如下：

1. 集热板：太阳能集热器通常由一个黑色的集热板组成，这个板可以吸收太阳光的辐射热量。集热板中的吸收层可以将太阳光转化为热能。

2. 吸收器：集热板上的吸收器负责吸收太阳光，并将其转化为热能。吸收器通常由金属管或涂有特殊涂层的表面组成，这些材料具有良好的吸热性能。

3. 冷却管：吸收器吸收到的热能会导致温度升高，为了有效利用这种热能，集热器中会设置冷却管。冷却管负责将过热的流体带走，以防止集热器过热。

4. 工质流体：太阳能集热器中通常会使用一种工质流体，例如水或空气。工质流体会通过集热器的吸收器流动，在吸收器吸收太阳光的过程中被加热。

5. 储存和利用：经过集热器加热的工质流体会被导入储存设备，例如热水储存罐或空气加热系统。这些设备可以将被加热的工质流体储存起来，并在需要时提供热能。

总结起来，太阳能集热器通过吸收太阳光的热量，将其转化为热能，并将热能传递给工质流体。工质流体会在集热器中被加热，然后被导入储存设备，以供热水或空气使用。

太阳能热水器集热原理

>太阳能热水器把太阳光能转化为热能，将水从低温度加热到高温度，以满足人们在生活、生产中的热水使用。太阳能热水器按结构形式分为真空管式太阳能热水器和平板式太阳能热水器，目前真空管式太阳能热水器为主，占据国内95%的市场份额。真空管式家用太阳能热水器是由集热管、储水箱及相关附件组成，把太阳能转换成热能主要依靠集热管。集热管利用热水上浮冷水下沉的原理，使水产生微循环而达到所需热水。

【1】吸热过程太阳辐射透过真空管的外管，被集热镀膜吸收后沿内管壁传递到管内的水。管内的水吸热后温度升高，比重减小而上升，形成一个向上的动力，构成一个热虹吸系统。随着热水的不断上移并储存在储水箱上部，同时温度较低的水沿管的另一侧不断补充如此循环往复，最终整箱水都升高至一定的温度。而平板式热水器，一般为分体式热水器，介质在集热板内因热虹吸自然循环，将太阳辐射在集热板的热量及时传送到水箱内，水箱内通过热交换（夹套或盘管）将热量传送给冷水。介质也可通过泵循环实现热量传递。【2】循环管路家用太阳能热水器通常按自然循环方式工作，没有外在的动力。真空管式太阳能热水器为直插式结构，热水通过重力作用提供动力。平板式太阳能热水器通过自来水的压力（称为顶水）提供动力。而太阳能集中供热系统均采用泵循环。由于太阳能热水器集热面积不大，考虑到热能损失，一般不采用管道循环。【3】顶水式使用过程平板式太阳能热水器为顶水方式工作，真空管太阳能热水器也可实行顶水工作的方式，水箱内可以采用夹套或盘管方式。顶水工作的优点是供水压力为自来水压力，比自然重力式压力大，尤其是安装高度不高时，其特点是使用过程中水温先高后低，容易掌握，使用者容易适应，但是要求自来水保持供水能力。顶水工作方式的太阳能热水器比重力式热水器成本大，价格高。

太阳能集热原理

太阳能集热原理是利用太阳辐射能源的一种方法，通过收集和转化太阳辐射的热能来产生热水、发电等。太阳能集热系统主要由集热器、传热介质、储热器和利用装置组成。

集热器是太阳能集热系统的核心部件，它可以将太阳辐射能转化为热能。常用的太阳能集热器有平板式、真空管式和聚光式等。平板式集热器由黑色吸热层覆盖的板材组成，能吸收太阳辐射并转化为热能。真空管式集热器由玻璃管内置管道和吸热层组成，具有更高的热转换效率。聚光式集热器是利用反射镜将太阳辐射聚焦到集热器上的一种方式，能集中吸收太阳能并转化为极高的热能。

传热介质一般是通过管道与集热器连接，并将集热器中吸收的热能传递到储热器中。常用的传热介质有水、油等，在系统中形成一个闭合的循环。

储热器用于存储集热器所吸收的热能。其主要作用是在太阳不直接照射时，能够储存热能以供后续使用。储热器一般采用保温材料进行外包覆，以减少热量的散失。

利用装置是太阳能集热系统的最终目的。根据实际应用需求，利用装置可以是直接用于供暖、制冷水等家居用途，也可以是发电系统中的发电设备。

通过太阳能集热原理，可以充分利用太阳能资源，减少能源消耗，降低环境污染。尤其在地处日照充足地区，太阳能集热系统能够为人们提供持续稳定的能源供应，具有广泛的应用前景。
