玻璃钢管道阻燃抗静电性能研究
玻璃钢管道的性能及施工工艺
玻璃钢管道的性能及施工工艺
玻璃钢管道是一种由增强玻璃纤维布面层、层压胶结剂及相关支承材料片组合而成的
管道而强度高耐腐蚀耐磨、重量轻、表面光洁、耐电弧起火燃烧及不挥发有毒物质等优点。
玻璃钢管道施工工艺主要包括管线布置、管子切割及组合、焊接等步骤。
1、管线布置：首先要制定管线布置路线，考虑安装环境和需求，根据路线将管子铺
设的位置。
2、管子切割及组合：根据管道布置图示，利用激光光束切割设备、水切割设备等切
割管道，并精确到尺寸控制要求，切割质量要求符合国标标准，再组装切割的管子，检查
各管件连接尺寸，接头位置，位置关系是否符合要求。
3、焊接：应使用专业的玻璃钢管道焊接设备，采用激光焊接技术，以保证焊缝质量。
焊前应清扫管道边部毛刺，焊缝清洗平整。
焊接的位置，方向，深度，重叠度等应按设计
要求控制。
焊接完毕后，应局部观察，以检查是否有裂缝等缺陷，焊缝质量满足玻璃钢管
道焊接工艺标准，才能验收合格。
玻璃钢管道能够满足工业及净化设施中各种复杂流体的传输，能够抵抗恶劣的环境条
件和腐蚀，在施工中需要重视管线布置、管子切割及组合、焊接等步骤。
在施工之前应进
行设计计算，对以上几个步骤要求严格，以确保玻璃钢管道质量，从而达到用户满意的效果。
防静电型玻璃钢的要求和做法

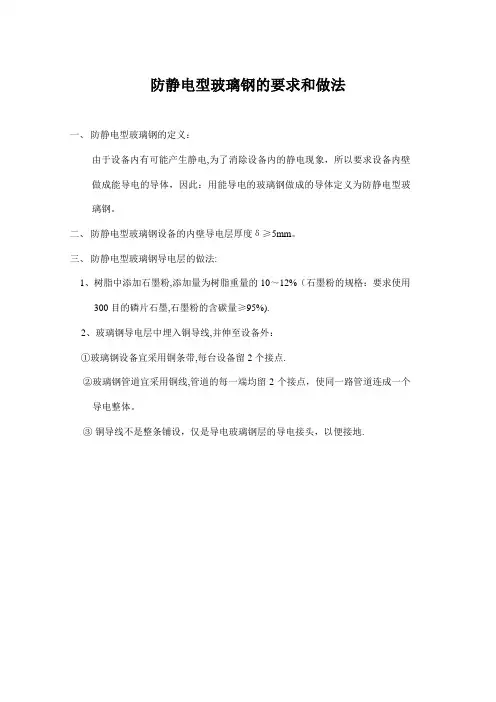

防静电型玻璃钢的要求和做法
一、防静电型玻璃钢的定义：
由于设备内有可能产生静电,为了消除设备内的静电现象，所以要求设备内壁做成能导电的导体，因此：用能导电的玻璃钢做成的导体定义为防静电型玻璃钢。
二、防静电型玻璃钢设备的内壁导电层厚度δ≥5mm。
三、防静电型玻璃钢导电层的做法:
1、树脂中添加石墨粉,添加量为树脂重量的10～12%（石墨粉的规格：要求使用
300目的磷片石墨,石墨粉的含碳量≥95%).
2、玻璃钢导电层中埋入铜导线,并伸至设备外：
①玻璃钢设备宜采用铜条带,每台设备留2个接点.
②玻璃钢管道宜采用铜线,管道的每一端均留2个接点，使同一路管道连成一个
导电整体。
③铜导线不是整条铺设，仅是导电玻璃钢层的导电接头，以便接地.。
电子管玻璃外壳的阻燃性能测试与分析
电子管玻璃外壳的阻燃性能测试与分析【引言】在电子产品的制造过程中，阻燃性能测试及分析是非常重要的一项工作。
尤其对于电子管玻璃外壳这样的电子元器件来说，其阻燃性能直接关系到产品的安全性和可靠性。
因此，本文将从测试方法、测试结果分析以及提升阻燃性能的措施等方面来探讨电子管玻璃外壳的阻燃性能。
【测试方法】1. 燃烧试验法：这是最常用的测试方法之一，通过将电子管玻璃外壳置于燃烧试验设备中，在特定的燃烧条件下观察其燃烧性能。
这种方法可以初步判断材料的可燃性以及燃烧特性，从而评估其阻燃性能等级。
2. 垂直燃烧试验法：此方法主要用于评估材料在垂直状态下的燃烧特性。
将电子管玻璃外壳垂直放置在燃烧试验设备中，并点燃一端，观察其燃烧速度、火焰延伸高度以及剧烈程度等参数，以此来评估其阻燃性能。
3. 烟雾密度测试：烟雾是火灾中主要的危害因素之一，因此烟雾密度测试也是评估阻燃性能的重要指标之一。
通过在特定条件下对电子管玻璃外壳进行燃烧试验，然后通过烟雾密度计来测量和评估产生的烟雾密度。
【测试结果分析】根据以上测试方法，可以获取电子管玻璃外壳的阻燃性能数据，并据此进行分析。
根据实际测试结果，可以对电子管玻璃外壳的阻燃性能进行评价。
通过分析数据和比对标准，我们可以判断电子管玻璃外壳的阻燃性能是否符合要求，从而确定其是否能够应用到相应的电子产品中。
【提升阻燃性能的措施】1. 材料选择：选择具备良好阻燃性能的材料是提升电子管玻璃外壳阻燃性能的首要措施。
常见的阻燃材料有阻燃PC、阻燃ABS等，通过选择具备良好阻燃性能的材料，可以有效提升电子管玻璃外壳的阻燃性能。
2. 添加阻燃剂：在制造电子管玻璃外壳的过程中，可以添加一定比例的阻燃剂。
阻燃剂会作用于材料中的燃烧相关反应，减缓燃烧速度以及烟雾产生。
因此，添加适量的阻燃剂有助于提升电子管玻璃外壳的阻燃性能。
3. 结构设计：合理的结构设计也对电子管玻璃外壳的阻燃性能有一定影响。
例如，增加外壳壁厚、优化内部结构等都有助于提升阻燃性能。
玻璃钢 静电亚导体-概述说明以及解释
玻璃钢静电亚导体-概述说明以及解释1.引言1.1 概述概述玻璃钢是一种由玻璃纤维和树脂基体复合而成的复合材料。
它具有优异的物理和化学性质，如高强度、轻质、耐腐蚀等。
由于其出色的性能，玻璃钢被广泛应用于建筑、船舶、化工等领域。
静电亚导体是一种能够在一定程度上导电的材料。
它可以有效地消除静电积聚并控制静电的释放，从而保护周围环境和设备不受静电干扰。
静电亚导体在防静电材料、电子设备、工业生产等领域有着广泛的应用。
本文将重点探讨玻璃钢静电亚导体的特性和应用前景。
首先，我们将介绍玻璃钢的特性，包括其高强度、耐腐蚀等方面。
然后，我们将解析静电亚导体的原理，以及玻璃钢静电亚导体在静电控制方面的作用。
最后，我们将探讨玻璃钢静电亚导体在未来的应用前景，并进行总结。
通过本文的阐述，读者将能够更好地了解玻璃钢静电亚导体的特性及其在静电控制方面的应用。
此外，它还将为相关领域的研究人员和工程师提供有关玻璃钢静电亚导体的相关知识，促进其在实际应用中的发展和创新。
1.2文章结构文章结构部分：本文将按照以下结构进行叙述：引言、正文和结论。
引言部分将概述玻璃钢静电亚导体的相关概念和特点，介绍本文的研究目的和意义。
正文部分将首先详细探讨玻璃钢的特性，包括其组成成分、制备工艺以及物理化学性质等方面的内容。
随后，将重点解释静电亚导体的原理，包括其作用机制、导电性能以及与传统导体的区别等方面。
通过对玻璃钢和静电亚导体的特性进行分析比较，探讨二者在组合应用中的优势和潜在问题。
结论部分将对玻璃钢静电亚导体的应用前景进行探讨，包括其在电子工业、航空航天、能源等领域中的潜力和可能的应用方向。
最后，对全文进行总结，概括讨论了本文的主要观点和研究成果，并对未来研究方向提出一些建议。
通过以上的结构安排，本文将全面介绍玻璃钢静电亚导体的相关知识，为读者提供一份全面而有条理的了解该领域的资料。
目的部分的内容如下：1.3 目的本文的目的是探讨玻璃钢静电亚导体在工程领域中的应用潜力。
玻璃钢阻燃材料氧指数标准
玻璃钢阻燃材料氧指数标准
玻璃钢是一种由玻璃纤维和树脂混合制成的复合材料，具有较好的耐腐蚀性和机械性能。
阻燃材料是指在火灾发生时具有一定的阻燃性能，能够减缓火势蔓延，降低火灾事故造成的损失。
而氧指数是衡量材料燃烧性能的一个重要指标，它表示材料在特定条件下能够在纯氧环境中维持燃烧的最低浓度。
关于玻璃钢阻燃材料的氧指数标准，一般来说，不同国家和地区可能会有不同的标准和规定。
在中国，玻璃钢阻燃材料的氧指数一般需要符合国家标准 GB/T 2406.2-2009《塑料硬质聚氯乙烯（UPVC）管材和管件燃烧性能试验方法第2部分，氧指数法》的相关要求。
根据该标准，玻璃钢阻燃材料的氧指数需要进行相应的实验测试，以确定其阻燃性能是否符合标准要求。
此外，国际上也有一些相关的标准和测试方法，比如ISO 4589-2:2017《塑料-确定氧指数-第2部分，垂直模式》等，这些标准也可以作为衡量玻璃钢阻燃材料氧指数的参考依据。
总的来说，玻璃钢阻燃材料的氧指数标准是多方面的，需要根据具体的国家标准或国际标准进行测试和评定，以确保其阻燃性能
符合相应的要求。
在使用玻璃钢阻燃材料时，建议选择符合当地标准的产品，并严格按照相关规定进行使用和安装，以确保其阻燃性能能够得到有效发挥。
玻璃钢管道介绍 ppt课件
玻璃钢管道耐腐蚀性能表（三）
化学品介质
适用温度
品名
化学式
氯化铁 食盐
FeCl3·4H2O NaCl
≤100℃ ≤82℃
酱油 高分子凝结剂
多元氯化铝 纯水 草酸
聚醋酸乙烯乳液
(SOY SAUCE)
(COACERVATION AGENT)
(PAC)
H2O 饱和HO2CCO2H (PAE EMULSION)
ppt课件
13
由于以上玻璃钢耐腐蚀的优越特性，因此在一 般情况下,能够长期保持管道的安全运行。大大增 加了管材的使用寿命，从而降低了管材的后期维护 和更换的材料成本。玻璃钢管道耐腐蚀性能表如 下：
ppt课件
14
玻璃钢管道耐腐蚀性能表（一）
化学品介质
品名
化学式
盐酸
30% HCl
硫酸 硝酸 磷酸 醋酸 脂肪酸 硫酸铝 乙二醇
18
4、抗老化性能及耐热性能优越
玻璃钢是一种优良的绝缘材料，其导热系 数一般为1.254-1.672KJ/（m.h.℃）只有金属 的1/100-1/1000，在有温差时所产生的热应力 比金属低的多，可用做良好的隔热材料和瞬时 耐高温材料。玻璃钢管可在-40℃到120℃温度 范围内长期使用,采用特殊配方的耐高温树脂还 可在200℃以上温度正常工作，长期用于露天使 用的管道,其外表面添加有紫外光稳定剂, 来消 除紫外线对管道的辐射,由此来解决管道的老化 问题。
40%H2SO4 10%HNO3 80%H3PO4 10%CH3COOH 0-100%C15H31COOH 40%Al2SO4 100%CH2(OH)·CH2(OH)
使用温度
≤80℃ ≤50℃ ≤70℃ ≤100℃ ≤85℃ ≤100℃ ≤100℃ ≤100℃
玻璃钢材质管道执行标准
玻璃钢材质管道执行标准全文共四篇示例，供读者参考第一篇示例：玻璃钢材质管道是一种由玻璃纤维和树脂复合制成的管道，具有优良的耐腐蚀性、耐磨性和高强度特性，被广泛应用于化工、污水处理、海洋工程等领域。
为了确保玻璃钢管道的质量和安全性，制定了一系列的执行标准，以下是关于玻璃钢材质管道的执行标准内容：一、材料要求1. 玻璃钢材质管道应采用无碱玻璃纤维和适合的树脂进行复合制造，确保管道的强度和耐腐蚀性能。
2. 树脂的选择应符合国家相关标准，且应具有良好的耐化学腐蚀性和耐高温性能。
3. 管道的外包层应采用UV稳定剂，以提高管道的耐候性和抗老化性能。
二、生产工艺要求1. 管道的生产应符合相关产品标准，包括外观质量、尺寸精度、机械性能和耐化学腐蚀性等方面的要求。
2. 生产过程应具有严格的质量控制措施，确保每批产品的质量稳定可靠。
3. 玻璃钢管道在生产过程中应避免受到外界污染和损坏，以确保产品的质量和安全性。
三、安装和使用要求1. 玻璃钢管道的安装应按照相关标准和规范进行，确保管道的连接牢固和密封性良好。
2. 在使用过程中，应对管道进行定期检查和维护，及时发现并处理管道的损坏和漏水等问题。
3. 管道的使用环境应符合产品设计要求，避免管道受到化学腐蚀、高温或其他不利因素的影响。
四、质量检测要求1. 管道在生产过程中应进行严格的质量检测，包括外观质量、尺寸精度、机械性能和耐化学腐蚀性等方面的检测。
2. 对成品管道应进行抽样检测，确保产品的质量符合国家相关标准和规范要求。
3. 对管道的使用过程中如遇到质量问题应及时进行质量分析和处理，并对问题进行总结和改进措施。
总之，玻璃钢材质管道的执行标准是确保产品质量和安全性的基础，只有遵循相关标准和规范要求，才能保证管道在使用过程中稳定可靠、安全耐用。
希望相关企业和行业从业人员能加强对玻璃钢管道执行标准的学习和遵守，共同推动该产品在各领域的发展和应用。
【字数：442】第二篇示例：玻璃钢材质管道是一种常用的管道材料，具有轻质、高强度、耐腐蚀、绝缘、易安装等优点，因此在工业、建筑、环保等领域广泛应用。
玻璃钢管道静电接地做法
玻璃钢管道静电接地做法说实话玻璃钢管道静电接地这个事儿，我一开始做的很糟。
真的是一头雾水，完全不知道从哪里下手。
我最初就想当然地觉得，只要找个接地的线接到管道上不就得了呗。
于是我就随便找了根地线，往管道上一缠。
结果呢，根本没效果。
我这才意识到，没这么简单。
后来我就开始认真研究。
我发现呀，首先得把玻璃钢管道表面处理一下。
这就好比给人洗脸一样，得把脸蛋洗干净了才能擦香香嘛。
玻璃钢管道的表面可能有一些油污或者脏东西，这些都会影响静电接地的效果。
我当时就用了一种专门的清洁剂，把管道好好擦了擦。
但这个清洁剂的选择我也不是一次就选对的，我试过好几种呢，有的清洁力度不够，有的还可能对管道有损害，这可得特别小心。
接下来就是选择合适的接地材料了。
我试过那种普通的铜线，感觉不太好。
后来换了扁钢，感觉效果好了一些。
这接地材料就像是桥梁，要能把管道上的静电稳稳当当地送到地下去才行。
把扁钢固定在管道上也是个麻烦事儿。
我一开始用个小夹子夹着，这可不行，没两下就松动了。
后来我就钻孔，用螺丝把扁钢牢牢地固定在管道上，就像给它上了个紧箍咒一样，怎么都不会掉了。
固定好之后就是接地极的事儿啦。
这个接地极得插到土地里，而且要插到足够深。
我开始的时候没插太深，就跟种树不把根种深一样，是没用的。
我一边插一边想，这接地极就像是管道和大地母亲牵手的小手一样，必须要够结实够深入才行。
我试过几次之后才知道，差不多得插到两三米深才比较靠谱。
还有一点我要提醒一下，接地的整个线路得保证它是通畅的。
我有一次不小心让扁钢和旁边的东西碰了一下，有了断点，又得重新检查好半天。
就像水管要是中间断了或者堵住了，水就流不过去了是一个道理。
这整个玻璃钢管道静电接地呀，就是要多尝试，每个小步骤都做好了，才能达到好的效果。
虽然我现在做起来比较熟练了，但回想起来，也是走了不少弯路呢。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
比， 到阻 燃 、 静 电的 目的。经 试验 ， 制的 管道 阻燃 和抗 静 电性 能满 足 Ｍ Ｉ１ ８《 矿井下 用 塑 料管 安 全性 能 达 抗 研 Ｔ ８ — ８煤 检验 规范 》 的要 求 。
关键 词 不 饱 和聚 酯树 脂 ； 燃 ； 静 电 阻 抗
Ｓｕ ｙ Ｏｌｔ ｅ Ｆ ｒ ｌ ｆＦ ａ ｉｔ ｎ ｅ＆ ＡＮ１ — Ｓ Ａ１ Ｃ ｆ ｒＦ Ｉ Ｅ ｔ ｄ ｉ ｈ ｏ ｍｕ ａ ｏ ｌｍｅ Ｒｓｓａ ｃ ｒ Ｉ Ｔ ｒ ｏ ＲＰ Ｐ Ｐ Ｉ
选用抗 静 电剂 时 应 注 意 ： 度 越 小 ， 面 积 越 粒 表
③ 喷浆 用玻 璃钢管 ， 其管外 壁 表面 电阻 值不得
大 于 １０×１ ． Ｑ。
④ 负压 风 、 抽放 瓦斯 用玻 璃钢 管 的表面 电阻不
得 大 于 １０Ｘ１６ ． ａＱ。
５ 实验结果及讨论
经检 测 ， 玻璃 钢管 道 的阻燃性 能 为离 火 自熄 即 试样离开火焰马 上 自熄 ； 抗静 电性 能 为管 内壁 表 其 面 电阻值 为 ３０×１３ 管 外壁 表面 电阻值 为 ４ ０ ． ０Ｑ， ．×
的阻燃 、 抗静 电性 能 进 行 了 深入 研 究 ， 过 多次 试 通 验 ， 发出一种在 满 足标 准要求 的前提 下可 兼顾 配 开
方 的工 艺性 和经济性 的实用配方 。
２ 阻燃 机 理
２ １ 阻燃 方 法 ．
在氮系 阻燃剂 中 ， 的化合物和可燃 物作用 ， 氮 促
玻璃 钢管道 的阻燃 通常是通过在 树脂基体 中加
ｍａｒ ｆｕ ｓ ｔｒｔｄ ｐ ｌｅｔｒａ ｄ ｓｌ ｔ ｇｔｅｐ ｏ ｅ ｄ ｔｉｃ ｎ ｏｍｕａ ｔｘ ｏ ｎ ａｕａｅ ｏｙｓｅ ｎ ｅｅ ｉ ｒｐ ｒａ ｄ ｔ ｓ ａ ｄ ｆｒ ｌ． ｉ ｃ ｎ ｈ ｉｖ
Ｋ ＹＶ Ｅ Ｖ ＯＲＤ ｕ ｓｔｒｔ ｌ ｓ ｒ ｅｉ ； ａ ｅ ｅｉ ａ ｃ ： ｔ—ｓ ｔ ｓ Ｓ ｎ ａｕａ ｐ ｙ ｔ ｓ ｆ ｍ —ｒ ｓ ｎ ｅ ａ ｉ ｔ ｉ ｄ ｅ ｏ ｅ ｅ ｒ ｎｌ ｓｔ ｎ ａｃ
Ｌ ｕ ｓ ｕ ｉＧ ｏｈ
．
（ ｈ ｉ ｈａｇＤ ｖｌｐ ｅ ｔ ｏｅＪ ｕｎＳ ｉ ｃ Ｓｉａ ｕｎ ｅｅ ｍ ｎ Ｚ ｎ ｉ ａ ｃｅ ｅ＆ Ｔｃ ｎｌｇ ｏ Ｌｄ ０ ０ １ ｊｚ ｏ ｙ ｎ ｅｈｏｏｙＣ ．ｔ，￣ ９ ）
Ａ Ｓ ＲＡ Ｔ Ｃ ｍｐ ｓ ｅ ａＩ ｅｍ ｄ ａ ｅ ａ ｄ ｓ ｔ ｅｉ ａ ｔｂ ｄ ｉｇ ｔ ａ ｅ ｒｔ ｄ ｎ ｎ ｔ —ｓ ｔ ｓａ ｅ ｔ ｎｏ ｔｅ Ｂ Ｔ Ｃ ｏ ｏｉ ｓｃ ｒｂ ａ ｅ ｆ ｍ ｎ ｔ ｉ ｒ ｓ ｎ ｙ ａ ｄ ｅ ｆ ｍ ｅ ｒａ ｔ ｄ ａ ｉ ｔ ｌ ａｃ ｓ ｔ ｎ ｈ ｌ ａ ａ ｎ ａ ｔ ｃ ｇ ｎ ｉｔ ｈ ｉ
烧器 移走 后 ， 每组 ６条试 件 的火 星燃烧 时 间 的算 术 平均值 不得大于 ２ ｓ其 中任何一条 时间的火星续燃 ０，
时间不得大于 ６ ｓ ０。
价无法在市场 上立足等许 多需 解决的难题 。 本公 司从 配 方设 计 、 型工 艺 等方面对 玻璃 钢 成
按 所 含阻燃元 素 可将 阻燃剂 分为 卤系阻燃 剂 、 磷 系阻燃 剂 、 系阻 燃剂 、 氮 磷一 卤系 阻燃 剂 、 磷一氮
系阻燃 剂等几类 。 卤系阻燃 剂在 热解 过程 中， 分解 出捕 获传递 燃 烧 自由基的 Ｘ 及 Ｉ Ｉ ・ － － Ｉ Ｉ 稀释可燃物裂解 时产生 Ｘ， Ｘ能
维普资讯
第 ４ 期 ２Ｏ 年 ｌ 月 ０４ ２
纤
维
复
合
材
料
Ｆ【 ｌ 】ＥＲ Ｃ０Ⅳ瞪・ Ｓｎ ＥＳ 日 ０Ｉ
玻 璃 钢 管 道 阻燃 抗 静 电性 能 研 究
李 国树
（ 石家庄 开 发 区技源 科 技有 限公 司 ，￣ ９ ） ０ ￣０ １ 摘 要 在 以不 饱 和聚酯 树 脂 为基 体 的 复合 材 料 中加 入 阻 燃 剂 和 抗 静 电剂 ， 过 选 择 添 加 剂 的种 类 以 及合 理 配 通
１ 前言 ຫໍສະໝຸດ 为添加 型和反应 型 。添加 型阻燃 剂主要是通过 在可 燃物 中添加 阻燃剂 ， 以达 到发 挥 阻燃 目的。反应 型
阻燃剂则是 通过化学反应 在高分子材料 中引入阻燃
目前煤 矿井 下 的给水 和排 水用 管 、 煤矿 井下 正 压风 和喷浆用管 、 矿井 下 负压 风 和抽放 瓦斯 用 管 煤 广泛 使用钢管 ， 由于钢 管重量大 、 但 在地下环境 中耐 腐蚀性 较差 ， 以耐腐蚀性 优 良 、 所 轻质高强 的玻璃钢 管道应 当是钢 管的最 佳替代产 品。但煤矿井下用 管
表 １ 阻燃 抗静 电管道 的价 格 表
４ １ 原 材 料 ．
基 体树脂 ： 采用通用 型不饱 和聚酯树 脂 （９ １６＃） 及引发 剂和促进剂 ； 增强材料 ： 采用 无碱 无捻 缠 绕纱 、 切毡 、 面 短 表 毡、 网格 布 ； 添加 剂： 阻燃剂 Ａ、 阻燃剂 Ｂ 抗静 电剂 Ｃ 、 。 ４ ２ 管道 的制备 ． 按照 配方 准确称 取 各种组 分材 料 ， 采用 缠绕 成
基 团 ， 而提高材料 的抗 燃性 ， 到阻止材料 被引燃 从 起 和抑制火焰 传播 的 目的 。在 阻燃 剂类 型 中 ， 添加 型 阻燃剂 占主导地位 ， 用范 围 比较广 ， 占阻燃 剂的 使 约 ８％ ， ５ 反应 型阻燃 剂仅 占 １％。 ５
２． 阻 燃 剂 ２
道都 有很高 的阻燃 、 静 电要求 ， 抗 而玻 璃钢 材料 ， 由 于其组分属 于易燃 、 缘材 料 ， 以其 阻燃 、 静 电 绝 所 抗
６ 结
论
目前 已有煤 矿企 业开 始利用 该 配方进 行生 产 ，
管道 的阻燃 抗静 电性 能及弯 曲强度 均满足 Ｍ １ １ Ｔ８ — ８《 ８煤矿井下 用 塑料 管安 全性 能检 验 规范》 规定 ， 而 且工艺性 、 经济性很好 ， 适合工业 化大批量缠绕制 管
工艺 。该配方会 对玻璃钢生 产厂带来很好 的经济效 益和社会效 益 。
的可燃 气体 ， 隔断可燃 气体 与空气的接触 。 磷系阻燃剂在燃烧过程 中产生了磷酸酐或磷酸 ， 促使可燃物脱水炭化 ， 阻止或减少 可燃气体产生。
磷 酸酐 在 热解 时 还 形 成 了类 似玻 璃 状 的 熔 融 物， 它覆盖 在 可燃 物表 面 ， 使 其 氧化 生 成 二 氧 化 促 碳 ， 到阻燃 作用 。 起
性能很差 ， 很难满 足煤矿 井下这种 特定 的环境要求 。
阻燃 剂 是通过 若 干机理 来发挥 其 阻燃 作用 ， 如 吸热作 用 、 覆盖 作用 、 制链 反应 、 抑 不燃 气体 的 窒息 作用 等。多数阻燃剂是 通过若干机理共 同作用达到
阻燃 目的。
但复合材料本 身的性能优越 性体现在可 以通过 添加 助剂改变微 观结构 ， 而提高其 阻燃 、 电性 能 。 从 抗静 很 多玻璃 钢生 产厂 、 究单 位 已经开始 进行 这 研 方面的研究 ， 但经 常遇 到 阻燃 和抗静 电性能 不能 同 时满足要求 ， 添加 填 料后 ， 脂 基体粘 度 过高 ， 艺 树 工 性很差 ； 配方的经 济性 不佳 ， 成本 过高 ， 导致 产品 售
５２ 工艺性 ．
添加助 剂 后 ， 脂 混 合 基 体 的 粘 度 可 控 制 在 树 ４ ０ ７０ ｐ适合 缠绕工艺 。 Ｏ ～ ０ｃ，
①按 本规 范作 火焰燃 烧试 验 时 ， 当酒精 喷灯燃 烧 器移走后 ， 每组 ６条试 件 的火 焰燃 烧 时间 的算 术
平 均值不得大 于 ３ ， 中任何 一条 时间 的火焰 续 燃 ｓ其 时间不得 大于 １ｓ ０。 ②按 本 规范作 火焰 燃烧试 验 时 ， 当酒 精喷灯 燃
型工艺 ， 按照设计方 案制备试验所需 管材 。
４． 性 能 测 试 ３
按照 Ｍ １１ ８ 煤 矿 井下 用 塑料 管 安 全性 能 Ｔ ８ —８《 检验规 范》 的规定 ， 测定 玻 璃钢 管 的阻燃 性 能 、 静 抗
电性 能 。Ｍ １１ ８ Ｔ ８ —８ 的规定要求 如下 ：
４３ １ 阻 燃 性 能要 求 ．．
的阻燃效果 。
４ ３ ２ 导 电性 能要 求 ．．
①给 、 排水用玻 璃钢管 ， 其管外壁表 面电阻值不
得 大 于 １０×１ Ｑ。 ．
② 正压 风用 玻璃钢 管 ， 其管 外壁 表 面 电阻值不
得 大 于 １０×１８ ． ０Ｑ。
３ 抗 静 电机 理
玻璃钢 管道 的抗静 电通常是通过在树脂 基体 中 添加抗静 电剂 ， 使制 品 具有 导 电性能 。常用 的抗 静 电剂包括 ： 墨 、 石 炭黑 、 乙炔黑等 ， 它们 的导电性能差 别很 大 ， 加 比例也有很 大区别 。 添
１３ ０Ｑ。
大， 越容易分散 ， 所形 成 的导 电链 锁结 构越 强 ， 分散 后 的粒子 间隙越 小 ， 而导 电性能越好 ， 从 所添加 的 比
例也就越小 。
按照 Ｍ １１ ８ 标 准 中所 规定 的要求 ， Ｔ８ — ８ 管道 的
４ 实
验
阻燃 、 抗静 电性能达到规定要求 ， 可适用 于煤矿井下 环境 。 ５１ 经济性 ． 该配方 添 加助剂 后 ， 每公 斤树 脂混 合基 体价格 低 于每公斤树脂 价格 ， 见表 １ 详 。
入 阻燃 剂来实现 。按使 用方法 的不 同可把阻燃 剂分
进交链成 炭 ， 降低 可燃 物 的 分解 温度 ， 生 不燃 气 产 体， 起到稀释 可燃 气体 的作用 。
维普资讯
１ ０
纤
维
复
合
材
料
２Ｏ 年 ０４
磷一 卤系阻燃 剂 、 磷一 氮 系阻燃 剂 主要 是 通过 磷一 卤 、 氮协 同效 应 达 到 阻燃 目的 ， 有 磷～ 磷一 具 卤、 磷一 氮的双重效应 ， 阻燃效 果 比较 好 。 经实验证 明 ， 二种 阻燃剂组合使用 ， 可达 到最佳
