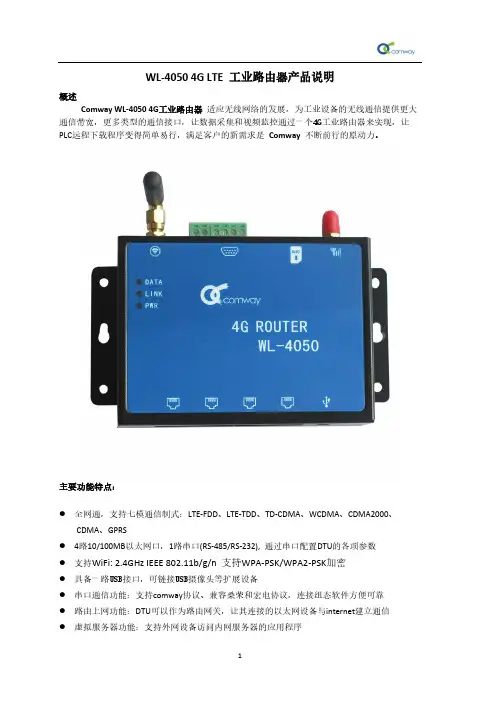

WL-4050 4G工业路由器产品说明

1 WL-4050 4G LTE 工业路由器产品说明

概述 Comway WL-4050 4G工业路由器适应无线网络的发展，为工业设备的无线通信提供更大通信带宽，更多类型的通信接口，让数据采集和视频监控通过一个4G工业路由器来实现，让PLC远程下载程序变得简单易行，满足客户的新需求是 Comway 不断前行的原动力。

主要功能特点：

全网通，支持七模通信制式：LTE-FDD、LTE-TDD、TD-CDMA、WCDMA、CDMA2000、

CDMA、GPRS

4路10/100MB以太网口，1路串口(RS-485/RS-232), 通过串口配置DTU的各项参数

支持WiFi: 2.4GHz IEEE 802.11b/g/n 支持WPA-PSK/WPA2-PSK加密

具备一路USB接口，可链接USB摄像头等扩展设备

串口通信功能：支持comway协议、兼容桑荣和宏电协议，连接组态软件方便可靠

路由上网功能：DTU可以作为路由网关，让其连接的以太网设备与internet建立通信

虚拟服务器功能：支持外网设备访问内网服务器的应用程序

2

VPN通信功能：可以通过comway云平台实现网关穿透，直接和用户计算机组成VPN网络，

网络视频通信如身临其境。

具有Modbus TCP和RTU协议的转换功能：通过网口连接PLC等以太网设备变得易如反掌

具备网口和串口同时通信的能力

在线网管：通过comway netview网管软件实现在线管理

技术参数表

项目技术参数

无线通讯参数： 4G: LTE-FDD、LTE-TDD 3GPP R9 CAT4 最大 150Mbps (DL), 50Mbps (UL)

3G：WCDMA 3GPP R9 DC-HSPA+ Max 42Mbps (DL) 、TD-CDMA 3GPP R8 1.28 TDD 最大 4.2Mbps (DL), 、CDMA2000

ZigBee的无线传输

基于zigbee

1、引言

建立基于实时数据库的生产信息管理系统，实现对控制装置的数据上传，实时数据监测，形成一个工业控制网络是现代企业工业化管理的特征，如图1。随着计算机网络技术、无线技术以及智能传感器技术的相互渗透、结合，无线通讯技术逐渐在工业控制领域，为各种智能现场设备、移动机器人以及各种自动化设备之间的通信提供无线数据链路，特别是在一些特殊环境下弥补有线网络的不足，进一步完善工业控制网络的通信性能，成为工业通信的新宠。在GPRS、蓝牙、WiFi、ZigBee等无线通信标准中，ZigBee以功耗低、可靠性高、网络容量大、时延小、成本低等优点在工业通信领域脱颖而出。

图1

ZigBee是由ZigBee Alliance（ZigBee联盟）制定的无线网络协议，是一种近距离、低功耗、低数据速率、低复杂度、低成本的双向无线接入技术，主要适合于自动控制和远程监控领域。ZigBee联盟在制定ZigBee标准时，采用了 IEEE802. 15. 4协议作为其物理层和媒体接入层规范。在其基础之上，ZigBee联盟制定了网络层(NWK)和应用编程接口(API)规范,并负责高层应用、测试和市场推广等方面的工作,见图2。

图2

2、IEEE802.15.4协议

2.1 物理层

IEEE802.15.4定义了两个物理层标准，分别是2.4 GHz物理层和868/915MHz物理层。两个物理层都基于DSSS（Direct Sequence

SpreadSpectrum，直接序列扩频）技术，使用相同的物理层数据包格式，区别在于工作频率、调制技术、扩频码片长度和传输速率。2.4GHz波段为全球统一的无需申请的ISM 频段，划分成l6个信道, 码元速率为62.5kbaud，采用了l6进制正交调制，用码片长度为8的伪随机码直接扩频技术,能够提供250kb/s的传输速率.868MHz频段是欧洲的ISM 频段，有1个信道，数据传输速率为20kb／s。915MHz频段是美国的ISM频段，划分为10个信道, 数据传输速率为40kb／s，见表1 。后2个频段均采用了差分编码的二进制移相键控(BPSK)调制，用码片长度为15的M序列直接扩频。这两个频段的引入避免了2.4GHz附近各种无线通信设备的相互干扰。物理层的主要功能包括：数据的调制，激活和休眠射频收发器,信道能量检测,信道接收数据包的链路质量指示,空闲信道评估,收发数据等。

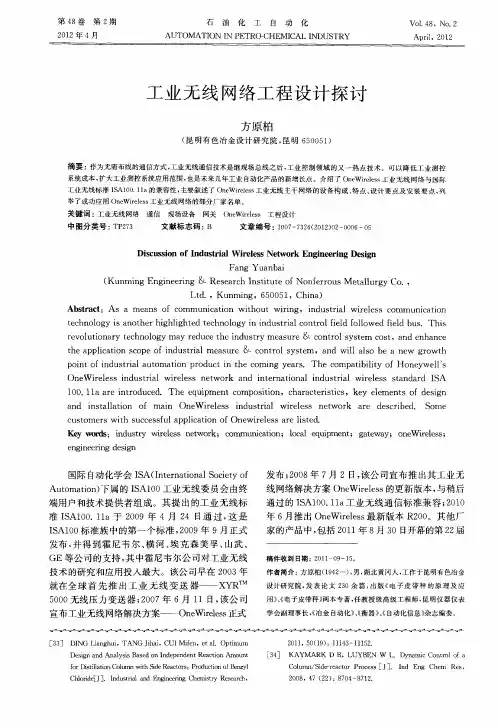

工业无线网络工程设计探讨
