感应耦合式非接触电能传输系统的设计
电工电气 （２０１３ Ｎｏ．４） 感应耦合式菲接触电能传输系统的设计
感应耦合式非接触电能传输系统的设计
沈慧娟，曾宪智
（浙江嘉兴学院，浙江嘉兴３１４００１）
摘要：基于电磁感应原理，运用现代电力电子能量变换技术和控制方法，实现供电线路和用电设 备之间的非接触电能传输。通过对初级变换器拓扑选择及主要元器件参数的分析，提出非接触电能传输 系统的设计，并对系统的效率和补偿等关键问题进行了仿真及实验研究，提高了系统的传输效率。 关键词：可分离变压器；非接触电能传输；原副边补偿 中图分类号：ＴＭ７２４ 文献标识码：Ａ 文章编号：１００７—３１７５（２０１３）０４—００２４—０４
Ｄｅｓｉｇｎ ｏｆ Ｉｎｄｕｃｔｉｖｅ Ｃｏｕｐｌｉｎｇ Ｃｏｎｔａｃｔｌｅｓｓ Ｐｏｗｅｒ Ｔｒａｎｓｍｉｓｓｉｏｎ Ｓｙｓｔｅｍ
ＳＨＥＮ Ｈｕｉ－ｊｕａｎ，ＺＥＮＧ Ｘｉａｎ—ｚｈｉ （Ｊｉａｘｉｎｇ Ｕｎｉｖｅｒｓｉｔｙ，Ｊｉａｘｉｎｇ ３１４００１，Ｃｈｉｎａ） Ａｂｓｔｒａｃｔ：Ｏｎ ｔｈｅ ｂａｓｉｓ ｏｆ ｔｈｅ ｐｒｉｎｃｉｐｌｅ ｏｆ ｅｌｅｃｔｒｏｍａｇｎｅｔｉｃ ｉｎｄｕｃｔｉｏｎ，ｔｈｅ ｅｎｅｒｇｙ ｃｏｎｖｅｒｔｉｎｇ ｔｅｃｈｎｏｌｏｇｙ ｏｆ ｍｏｄｅｍ ｐｏｗｅｒ ｅｌｅｃｔｒｏｎ— ｉｃｓ ａｎｄ ｃｏｎｔｒｏｌｌｉｎｇ ｍｅｔｈｏｄｓ ｗｅｒｅ ａｄｏｐｔｅｄ ｔｏ ｒｅａｌｉｚｅ ｃｏｎｔａｃｔｌｅｓｓ ｐｏｗｅｒ ｔｒａｎｓｍｉｓｓｉｏｎ ｂｅｔｗｅｅｎ ｐｏｗｅｒ ｌｉｎｅｓ ａｎｄ ｅｌｅｃｔｒｉｃａｌ ｅｑｕｉｐｍｅｎｔｓ．Ａ ｄｅｓｉｇｎ ｏｆ ｃｏｎｔａｃｔｌｅｓｓ ｐｏｗｅｒ ｔｒａｎｓｍｉｓｓｉｏｎ ｓｙｓｔｅｍ ｗａｓ ｓｅｔ ｕｐ ｂｙ ｓｅｌｅｃｔｉｎｇ ｔｈｅ ｔｏｐｏｌｏｇｙ ｏｆ ｐｒｉｍａｒｙ ｃｏｎｖｅｒｔｅｒ ａｎｄ ａｎａｌｙｚｉｎｇ ｐａｒａｍｅｔｅｒｓ ｏｆ ｍａｉｎ ｃｏｍｐｏｎｅｎｔｓ．Ｓｉｍｕｌａｔｉｏｎ ａｎｄ ｅｘｐｅｒｉｍｅｎｔａｌ ｓｔｕｄｙ ｏｆ ｋｅｙ ｐｏｉｎｔｓ ｏｎ ｔｈｅ ｅｆｆｉｃｉｅｎｃｙ ａｎｄ ｃｏｍｐｅｎｓａｔｉｏｎ ｏｆ ｔｈｅ ｓｙｓｔｅｍ ｗｅｒｅ ｃｏｍｐｌｅｔｅｄ， ｗｈｉｃｈ ｉｍｐｒｏｖｅｄ ｔｒａｎｓｍｉｓｓｉｏｎ ｅｆｆｉｃｉｅｎｃｙ ｏｆ ｔｈｅ ｓｙｓｔｅｍ． Ｋｅｙ ｗｏｒｄｓ：ｄｅｔａｃｈａｂｌｅ ｔｒａｎｓｆｏｒｍｅｒ；ｃｏｎｔａｃｔｌｅｓｓ ｐｏｗｅｒ ｔｒａｎｓｍｉｓｓｉｏｎ；ｐｒｉｍａｒｙ ａｎｄ ｓｅｃｏｎｄａｒｙ ｃｏｍｐｅｎｓａｔｉｏｎ
０引言
非接触感应电能传输技术是一种新型的电能传
输技术，避免了传统接触式供电的接点随着时间的 增长而老化，导致接触不良、漏电短路故障和安全
事故。 非接触感应电能传输技术打破了在化工、钻
井、工矿、水下探测等特殊行业的某些场所下的电 工设备馈电的限制，开拓了如在电动汽车、高速磁
悬浮列车馈电以及在生物医学、家用电器等方面的 应用 １Ｊｏ
１非接触式感应电能传输原理
非接触式感应电能系统利用疏松感应耦合系统
和电力电子技术相结合的方法，实现了电能的无物
理连接传输。它将传统的变压器紧密型耦合磁路 分开，初、次级绕组分别绕在具有不同磁性的结构
上，实现在电源和负载单元之间进行能量传递而不 需要物理连接，如图ｌ所示，系统由原边电路和副
边电路两大部分组成。
电能传输 变压器
图１非接触感应电能传输系统图
原边电路与副边电路之间有一段空隙，通过磁 场耦合相联系。原边电路把电能转换为磁场发射，
经过这段气隙后副边电路通过接收装置，匝链磁力 线，接收磁场能量，并通过相应能量调节装置，变
换为应用场合负载可以直接使用电能形式，从而实
现了非接触式电能传输 。
基金项目：嘉兴市科技计划项目（２０１ １ＡＹ１０７２） 作者简介：沈慧娟（１９６９），女，实验师，硕士，研究方向为电子技术及应用。
一
２４— 感应耦合式菲接触电能传输系统的设计 电工电气 （２０１３ Ｎｏ．４）
２系统的硬件设计与分析
２．１系统的硬件设计
非接触式感应电能系统有以下部分组成：初级 变换器、无接触式变压器结构、次级变换器。初、
次级子系统之问不含有物理连接。为增大系统的感 应能力，在变压器初级通常采用高频率的交流电流
做驱动。系统工作时在输入端将单相交流电经过整
流逆变转换成高频率交流电提供给初级绕组，在输 出端将电流的频率从初级的高频率转化为次级端
需要的频率，并通过调节电压、电流和相位来调节 为感应耦合电能传输系统的电路结构，从图中可以 看出无接触式变压器是非接触电能传输系统的主
要部分，要提高系统的电能传输能力，就要优化电 磁结构参数及运行参数。图中ＶＴ ～ＶＴ 构成全桥
逆变器，单相２２０Ｖ交流电源加到由二极管模块组
成的单相整流桥，经电解电容滤波成平直的电压， 再；ｂｕ￣ｒＪ由四个Ｃ［Ｖ［０ＳＦＥＴ组成的移相全桥谐振变换器
上，逆变器输出的电压在经过线路电容补偿后，除 了很少一部分损失在线路阻抗上，几乎全部加在同
轴绕组上，副边绕组电压经过整流后给负载供电。
变压器原边绕组用于检测原边电压、电流，控制输 次级的输出，从而给用电负载供电 。图２所示 出功率Ⅲ。
ＶＴ 蚪 ：Ｃ２ Ｄ９ Ｌ 『 ÷
。 ； ｌ
—． ＝Ｃ 厶 丰ｃ ｆ ｌ
＜ ｛ ＜ＶＴ。 Ｇ ＝ ＜ ＿ｊ
ｌ、■ Ｌ— Ｒ Ｄ１１ Ｕｆ ｒ——＝、Ｉ Ｌ————————————一
图２非接触式感应电能传输系统主电路图
２．２分离式变压器的建模与设计 可分离变压器实质上是原副边骨架相互独立的
磁耦合线圈，由于不存在闭合的铁芯磁通路，因而 耦合系数比较低，可采用互感模型进行分析，如图
３所示为系统采用原边串联、副边并联补偿（ＳＰ）下 的等效电路 。
Ｍ ｓ ａ）互感模型
ＲＰ 足 ｂ）简化电路 图３非接触式感应电能传输系统的等效电路图 对于谐振变换器，采用基波分析法可以简化复
杂的计算，同时保证比较精确的结果。副边接收电 路对原边的影响可以用反映电阻 和反映电抗 表示，因而图３ ａ）可以简化为图３ ｂ）。
Ｄ一 ＋Ｒｓ一 ｓ ）＋ ｓＣｓ＋Ｌｓ） … “ ６９ （ＲＲｓＣｓ ｓ）。＋ 埘ｓ一 ｓ ） ｕ
ｊ ｓ一 ）一ｊ ｓ ｓ） 厂 （ＲＲｓ 乜ｓ）。＋ 埘ｓ一 ｓ ）。
采用ｓＰ补偿，原副边的补偿电容分别为：
此时，原边谐振频率与副边谐振频率相同，作
为系统的工作频率，则能量传输能力达到最大。补 偿后，谐振状态下的反映电阻简化为：
Ｒ－兰 （４） ｌ＋ （１＋ ）
其中， 为高频整流部分的等效电阻；ｋ为线圈
的耦合系数；力为原边自感与副边自感的比值； 为副边线圈电阻 。与等效电阻的比值。
一
２５— 电工电气 （２０１３ Ｎｏ．４） 感应耦合式菲接触电能传输系统的设计
Ｒ＝ ＲＬ／８ ｋ＝Ｍ／４Ｌ—ｐＬｓ
８＝Ｒｓ／Ｒ
ｎ＝ＬＰ／Ｌｓ 为副边线圈的品质因数：
Ｏｓ＝ｅ／￣Ｌｓ （６） 谐振状态下的原边电流为：
ＩＦ ，力）： ２Ｊ２Ｉｏ （７）
ａ４ｎ 则原边补偿电容上的电压为：
… ＝ （８）
副边线圈的电流大小决定了能量接收效率，其 表达式为：
。（Ｏｓ）： 瓜 ≈半，／ｌ＋Ｏｓ２ （９）
根据式（４）、（５）、（９），可分离变压器的传输 效率函数可以表示为： ，门，ｐ。）＝７丽／Ｔｐ２Ｒｒ・了 ＝
ｌ
｛ｌ＋ ）｛１＋ ［１＋（１＋ ） ］） （１ｏ）
其中，。为原边线圈电阻Ｒ 与 的比值，一般口《
。 图３ ｂ）中简化电路的品质因数０ 是一个重要的 参数，它决定了电路中正弦波的质量，当０ 大于
０．５时，电路中能产生比较高质量的正弦波。
＝等：去（１１，
２．３系统设计分析 对于ＳＰ：￣ｂ偿，线圈自感比值影响谐振变换器的 电压增益、原边补偿电容的电压应力、原边电流
以及系统的效率，因此，合理地选择自感比值十分
重要。谐振变换器的电压增益可以通过匹配变压器 变化改变；补偿电容的电压应力则影响系统的体积
和可靠性；原边电流的大小决定了功率管电流应力 和可分离变压器原边线圈的损耗。耦合系数的大小
直接影响原边补偿电容的电压应力以及功率管的电
流应力，耦合系数越小，应力越大，这对系统的设 计是不利的 ］。图４为６５ ｖ／ｌｏｏ ｗ的样机在耦合系数
ｋ＝Ｏ．３、ｋ＝Ｏ．４６时不同自感比值对可分离变压器原 边电流和原边补偿电容电压的影响。
一２６— ２０ １８ １６ ｌ４ １２ １０ ８ ６ ４ ２
图４原边电流与原边补偿电容电压的关系 选择合适的自感比值可以在一定程度上减轻耦 合系数过低带来的影响，通常选择自感比值在ｌ附
近是比较理想的，如果增大，则原边线圈体积比较
大，给原边线圈加铁芯可以在比较小的体积增量下 增加自感比，但是如果很大，对原边补偿电容耐压
要求剧增；过小的则会导致原边电流很大，效率下 降” 。由式（９）可知，可分离变压器的副边电流随 ｏ 减少而降低，则副边损耗下降，能量接收效率提
高，式（１０）也反映了这点。但是当０ 降低到一定
程度时，副边电流降幅有限，效率提升缓慢，同时 原边补偿电容急速上升，选择合适的力与０ 最高
效率可达９０％以上。 ２．４系统设计流程
控制电路利用ＤＳＰ芯片采用基于ＴＭＳ３２０Ｆ２８１２的
控制电路对系统控制电路的软硬件进行设计，实现 对电路硬件的控制 ，如图５所示。
图５基于ＤＳＰ的非接触电能传输系统硬件图
３非接触式感应电能系统的仿真与实验研究
实验内容：（１）针对次级匝数变化，变压器电
感量及耦合系数的变化，以及对传输性能的影响。 （２）初级变换器工作频率的变化，对励磁电流以及
效率的影响。（３）初次级恒流与恒压输出补偿与不
补偿对比实验。基于Ｍａｔｌａｂ平台的Ｓｉｍｕｌｉｎｋ为系 统的构建仿真模型，并进行了仿真分析，如图６所示。
感应耦合式非接触电能传输系统的设计 电工电．Ｉ【 （２０１３ Ｎｏ．４）
图６利用Ｓｉｍｕｌｉｎｋ对非接触式感应电能系统的仿真
在理想条件下，当系统工作在谐振状态下，功
率因数ＣＯＳ￣＝ｃｏｓ ０。＝１，系统的有用功最大，无用 功为零。理论上，此时可分离变压器的传输功率以
及传输效率达到最大，最高效率达到９０％。表１给 出工频２２０Ｖ输出时的实验结果，由于补偿电容的
等效串联电阻（ＥＳＲ）损耗、滤波电感的磁芯损耗、 以及匹配变压器的损耗等因素，最终测量得到的样
机满载效率最高为８７．３３％。 表１输出功率为１００ ｗ的数据
皇查 ！ 堕 亟 皇垦 皇垦 至 ０．１Ｏ ４．４８ ６．５１ ５Ｏ．２１ ６６．５３ ８７．３３ Ｏ．２Ｏ ５．３５ ５．９２ ５４．３９ ５３．６６ ７６．１６ ０ ２２ ６．５４ ７ ２６ ６４ ７３ ７９ ８６ ７９．７３
４结语
感应耦合式电能无线传输技术借助于现代控制 理论和方法实现的不同介质之间的非接触式能量传
递，从而实现了无物理连接的电能传输，消除了供
电系统的摩擦、电弧等危害，提高了系统的安全性 和灵活性。主要完成的工作有：（１）分析无接触电
能传输系统的结构及工作原理，运用基波模式近似 分析法，建立初级谐振变换器和无接触变压器的数

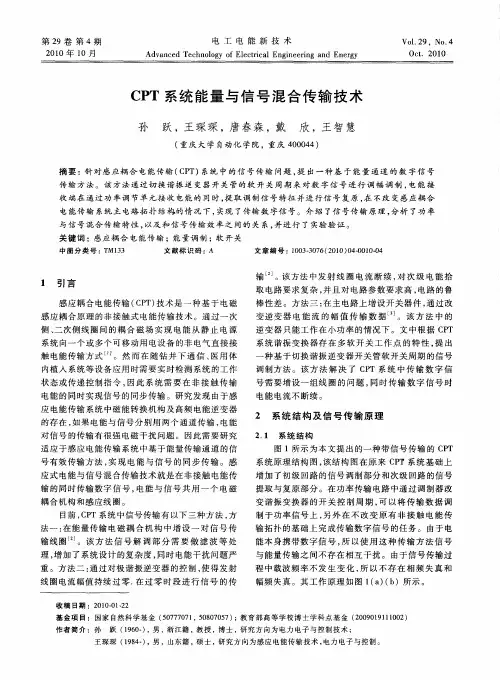

CPT系统能量与信号混合传输技术
第２９卷第４期 ２０１０年１０月 电工电能新技术
Ａｄｖａｎｃｅｄ Ｔｅｃｈｎｏｌｏｇｙ ｏｆ Ｅｌｅｃｔｒｉｃａｌ Ｅｎｇｉｎｅｅｒｉｎｇ ａｎｄ Ｅｎｅｒｇｙ Ｖｏ１．２９。Ｎｏ．４ ０ｃｔ．２０ｌ０
ＣＰＴ系统能量与信号混合传输技术
孙 跃，王琛琛，唐春森，戴 欣，王智慧
（重庆大学自动化学院，重庆４０００４４）
摘要：针对感应耦合电能传输（ＣＰＴ）系统中的信号传输问题，提出一种基于能量通道的数字信号
传输方法。该方法通过切换谐振逆变器开关管的软开关周期来对数字信号进行调幅调制，电能接
收端在通过功率调节单元接收电能的同时，提取调制信号特征并进行信号复原，在不改变感应耦合
电能传输系统主电路拓扑结梅的情况下，实现了传输数字信号。介绍了信号传输原理，分析了功率
与信号混合传输特性，以及和信号传输效率之间的关系，并进行了实验验证。
关键词：感应耦合电能传输；能量调制；软开关
中图分类号：ＴＭ１３３ 文献标识码：Ａ 文章编号：１００３—３０７６（２０１０）０４—００１０－０４
１ 引言
感应耦合电能传输（ＣＰＴ）技术是一种基于电磁
感应耦合原理的非接触式电能传输技术。通过一次
侧、二次侧线圈间的耦合磁场实现电能从静止电源
系统向一个或多个可移动用电设备的非电气直接接
触电能传输方式…。然而在随钻井下通信、医用体
内植入系统等设备应用时需要实时检测系统的工作
状态或传递控制指令，因此系统需要在非接触传输
电能的同时实现信号的同步传输。研究发现由于感
应电能传输系统中磁能转换机构及高频电能逆变器
的存在，如果电能与信号分别用两个通道传输，电能
对信号的传输有很强电磁干扰问题。因此需要研究
适应于感应电能传输系统中基于能量传输通道的信
号有效传输方法，实现电能与信号的同步传输。感
应式电能与信号混合传输技术就是在非接触电能传
输的同时传输数字信号，电能与信号共用一个电磁
耦合机构和感应线圈。
目前，ＣＰＴ系统中信号传输有以下三种方法，方
一种LCIPT系统的分析设计
第３ ６卷第３期 ２ ０ ０ ７年６月 上海师范大学学报（自然科学版） Ｊｏｕｒｎａｌ ｏｆ Ｓｈａｎｇ｝ｌａｉ Ｎｏｒｍａｌ Ｕｎｉｖｅｒｓｉｔｙ（Ｎａｔｕｒａｌ Ｓｃｉｅｎｃｅｓ） Ｖｏ１．３６．Ｎｏ．３ ２ ００７，Ｊｕｎ．
一种ＬＣＩＰＴ系统的分析设计
王平楠
（上海师范大学数理信息学院，上海２００２３４）
摘要：给出了非接触感应式电能传输（ＬＣＩＰＴ）的基本原理，分析了影响电能传输效率的一
些主要因素．给出了在小信号（低功率）的情况下，能量传输的实验结果和分析结果，并针对这 些因素的补偿给出了一种反激式电路设计．
关键词：ＬＣＩＰＴ；气隙变压器；反激式电路 中图分类号：ＴＭ９１０．２ 文献标识码：Ａ 文章编号：１０００－５１３７（２００７）０３－００４５－０５
ＬＣＩＰＴ技术（１ｏｏｓｅｌｙ ｃｏｕｐｌｅｄ ｉｎｄｕｃｔｉｖｅ ｐｏｗｅｒ ｔｒａｎｓｆｅｒ），即松耦合感应电能传输技术，是非接触式电能 传输的一种．非接触式电能传输将传统变压器的感应耦合磁路分开，利用磁场耦合来实现电源和负载之
间的能量耦合，输电线路和负载线路在没有电气连接和物理接触的情况下，甚至在它们之间存在相对运
动的情况下，实现电能传输． ＬＣＩＰＴ具有可靠性、安全性、灵活性高，气密性、防水性好，适用于无人场合、恶劣场合等特点．在各 个领域都有广阔的发展前景．本文针对ＬＣＩＰＴ技术的特点，介绍了ＬＣＩＰＴ系统的原理，分析了影响因
素，设计了一种适应ＬＣＩＰＴ特点的能量传输电路．
１ 非接触感应式电能传输的工作原理
非接触感应式电能传输系统的基本构成包括：供电电源，初、次级整流、逆变电路，感应耦合电磁装 置以及负载．其中耦合电磁装置有多种结构…，本系统采用的是最普遍，也是最适应于常用小功率场合
的分离变压器，即变压器原、副边分离，初、次级子系统之间不存在物理连接．图１是系统的示意图．
２２０Ｖ， 市
图１ 非接触感应式电能传输系统示意图
非接触电能传输系统原副边补偿拓扑的研究
电力系统及其自动化
Ｐｏｗｅｒ Ｓｙｓｔｅｍ＆Ａｕｔｏｍａｔｉｏｎ 《电气自动化｝２ｏａ２年第３４卷第５期
非接触电能传输系统原副边补偿拓扑的研究
叶子晟，唐厚君，白亮宇，沈会
（上海交通大学，上海２００２４０）
摘要：基于非接触电动汽车充电器的设计项目，针对非接触电能传输系统效率以及传输功率受到原副边补偿方式，以及补偿参数影
响较大的问题，对非接触电能传输系统的结构特性进行分析，并且得出其参数的计算方法。重点比较电压型感应耦合传输系 统的不同补偿拓扑结构以及补偿参数对于传输性能的影响曲线，从而可根据不同负载的种类以及大小选择不同的补偿结构与
参数，为实际电路设计提供重要参考。
关键词：非接触电能传输；补偿拓扑；参数计算；功率因素；效率
［中图分类号］ＴＭ７４［文献标志码］Ａ［文章编号］１０００—３８８６（２０１２）０５—００３５—０３
Ｉ ｎｖｅｓｔｉｇａｔｉｏｎ Ｏｎ Ｄｉｆｆｅｒｅｎｔ Ｃｏｍｐｅｎｓａｔｉｏｎ Ｔｏｐｏｌｏｇｉｅｓ ｉｎ ＣＩ ＰＴ Ｓｙｓｔｅｍ
ＹＥ Ｚｉ—ｓｈｅｎｇ，ＴＡＮＧ Ｈｏｕ－ｊｕｎ，ＢＡＩ Ｌｉａｎｇ－ｙｕ，ＳＨＥＮ Ｈｕｉ
（Ｓｈａｎｇｈａｉ Ｊｉａｏ ｔｏｎｇ Ｕｎｉｖｅｒｓｉｔｙ，Ｓｈａｎｇｈａｉ ２００２４０，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｔｈｉｓ ｐａｐｅｒ ｉｓ ｂａｓｅｄ ｏｎ ａ ｐｒｏｊｅｃｔ ｔｏ ｄｅｓｉｇｎ ａ ｎｏｎ—ｃｏｎｔａｃｔ Ｃａｒ ｃｈａｒｇｅｒ．Ｆｏｒ ａ ｎｏｎ—ｃｏｎｔａｃｔ ｐｏｗｅｒ ｔｒａｎｓｍｉｓｓｉｏｎ ｓｙｓｔｅｍ，ｉｔｓ ｅｆｆｉｃｉｅｎｃｙ ａｎｄ ｔｒａｎｓｍｉｔ ｐｏｗｅｒ ｉｓ ｌａｒｇｅｌｙ ｅｆｆｅｃｔｅｄ ｂｙ ｔｈｅ ｐｒｉｍａｒｙ ａｎｄ ｓｅｃｏｎｄａｒｙ ｓｉｄｅ ｃｏｍｐｅｎｓａｔｉｏｎ，ａｎｄ ｃｏｍｐｅｎｓａｔｉｏｎ ｐａｒａｍｅｔｅｒｓ ｃａｎ ｍａｋｅ ａ ｂｉｇ
ｄｉｆｆｅｒｅｎｃｅ．Ｔｈｉｓ ｐａｐｅｒ ａｎａｌｙｚｅｓ ｔｈｅ ｓｔｒｕｃｔｕｒａｌ ｆｅａｔｕｒｅｓ ａｎｄ ｍａｋｅ ｉｔ ｃｌｅａｒ ｔｈａｔ ｈｏｗ ｔｏ ｃａｌｃｕｌａｔｅ ｔｈｅ ｐａｒａｍｅｔｅｒｓ．Ｆｏｃｕｓ ｍｏｒｅ ｏｎ ｖｏｌｔａｇｅ
感应耦合电能传输系统软开关死区时间优化
感应耦合电能传输系统软开关死区时间优化
蓝建宇;马殿光;唐厚君
【期刊名称】《电机与控制学报》
【年(卷),期】2014(000)012
【摘 要】谐振网络为感性并且合理设置逆变器的死区时间能够保证感应耦合电能传输系统的软开关运行。针对死区时间设置问题展开研究提出一种在全负载和全频率范围内实现软开关的死区时间优化设计方法。首先，建立感应耦合电能传输系统系统数学模型，简述其工作原理。其次，详细分析功率场效应管开关过程中其结电容的充放电过程以及体二极管的续流过程。研究表明最优死区时间应该介于结电容放电完毕之后和体二极管续流结束之前。然后，讨论死区时间的优化设计方法。最后，对一台57 W的感应耦合电能传输系统实验样机进行死区时间优化设计。实验结果表明，基于此设计方法感应耦合电能传输系统的功率场效应管能够实现软开关。
【总页数】7页(P50-56)
【作 者】蓝建宇;马殿光;唐厚君
【作者单位】上海交通大学 电子与电气工程学院，上海200240; 上海交通大学 电力传输与功率变换控制教育部重点实验室，上海200240;上海交通大学 电子与电气工程学院，上海200240;上海交通大学 电子与电气工程学院，上海200240; 上海交通大学 电力传输与功率变换控制教育部重点实验室，上海200240
【正文语种】中 文
【中图分类】TM74 【相关文献】
1.宽温度范围下感应耦合电能传输系统软开关技术 [J], 苏玉刚;吴学颖;刘波;唐春森;陈龙
2.一种优化感应耦合电能传输系统参数的方法 [J], 张卫平;白蒴;刘元超;翟鹏伟
3.感应耦合电能传输系统优化设计 [J], 赵维娜;杨喜军;唐厚君
4.感应耦合电能传输系统发射线圈的优化设计 [J], 冷士川;鲍春明;王春芳;李聃
5.基于双边LCC的感应耦合电能传输系统软开关参数设计 [J], 张珂
因版权原因，仅展示原文概要，查看原文内容请购买

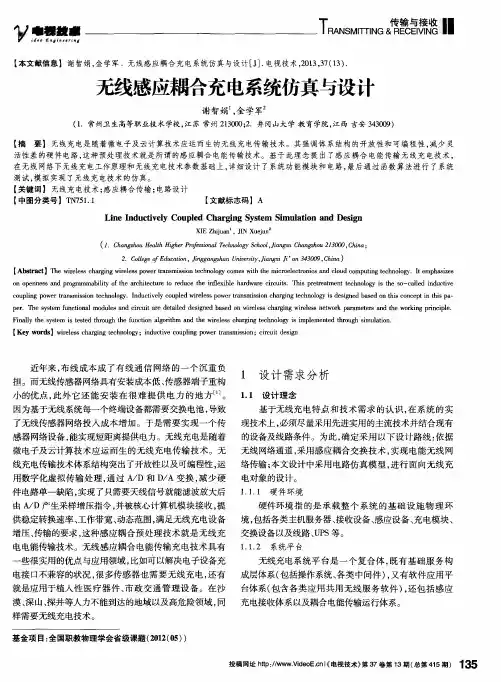

无线感应耦合充电系统仿真与设计
