暗柱设计计算
安徽省建设工程定额章节说明及工程量计算规则
安徽省建设工程定额章节说明及工程量计算规则总说明一、《安徽省建筑工程计价定额》以下简称“本建筑定额”，是依据国家现行有关工程建设标准、规范及相关定额，并结合近几年我省出现的新工艺、新技术、新材料的应用情况，及建筑工程设计与施工特点编制的。
二、本建筑定额包括：砌筑工程；混凝土及钢筋混凝土工程；屋面及防水工程；绿色建筑工程；厂库房大门、特种门工程；钢木结构运输、安装工程；脚手架、建筑物垂直运输及超高降效；构筑物工程；防腐工程等内容。
三、本建筑定额适用于我省境内民用与工业建筑的新建、扩建、改建工程。
涉及室外地(路)面、室外给排水等工程的项目，按《安徽省市政工程计价定额》的相应项目执行。
四、本建筑定额的作用：1．是编审设计概算、最高投标限价、施工图预算的依据；2．是调解处理工程造价纠纷的依据；3．是工程成本评审，工程造价鉴定的依据；4．是施工企业编制企业定额、投标报价、拨付工程价款、竣工结算的参考依据。
五、本建筑定额是按照正常的施工条件，大多数施工企业采用的施工方法、机械化装备程度、合理的施工工期、施工工艺、劳动组织编制的，反映当前社会平均消耗量水平。
六、本建筑定额中人工工日以“综合工日”表示，不分工种、技术等级。
内容包括：基本用工、辅助用工、超运距用工及人工幅度差。
七、本建筑定额中的材料：1．本建筑定额中的材料包括主要材料、辅助材料、周转材料和其他材料。
2．本建筑定额中的材料消耗量包括净用量和损耗量。
损耗量包括：从工地仓库、现场集中堆放地点或现场加工地点至操作或安装地点的现场运输损耗、施工操作损耗、施工现场堆放损耗。
凡能计量的材料、成品、半成品均逐一列出消耗量，难以计量的材料以“其他材料费”形式表示。
3．混凝土、砂浆及各种胶泥等均按半成品消耗量体积以“m3”表示，设计强度(配合比)等与定额不同时，可以调整。
本建筑定额中现拌混凝土、预拌混凝土、预制混凝土的养护，均按自然养护考虑，如有特殊要求，可在措施费中考虑。
【建筑工程管理】土建装饰工程工程量计算细则
3.7 地下管道铺设，分不同管径按设计图示尺寸以长度计算。
3.8 本章砌体及砼构件(含化粪池)钢筋另行计算。
3.9 轻质墙板，按设计图示尺寸以面积计算。

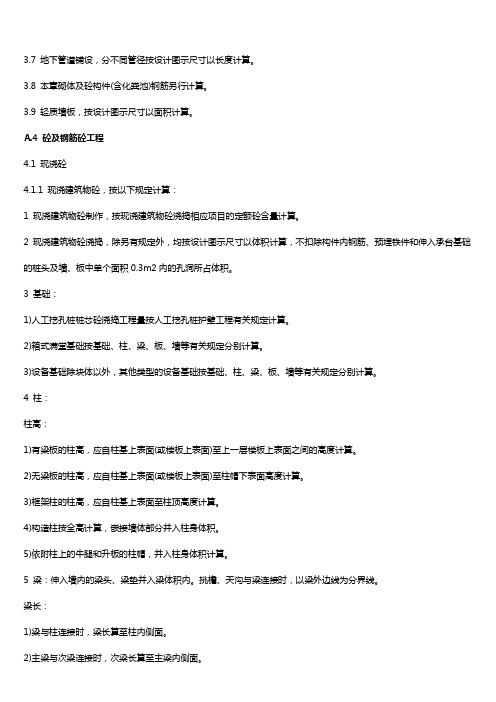

A.4 砼及钢筋砼工程4.1 现浇砼4.1.1 现浇建筑物砼，按以下规定计算：1 现浇建筑物砼制作，按现浇建筑物砼浇捣相应项目的定额砼含量计算。
2 现浇建筑物砼浇捣，除另有规定外，均按设计图示尺寸以体积计算，不扣除构件内钢筋、预埋铁件和伸入承台基础的桩头及墙、板中单个面积0.3m2内的孔洞所占体积。
3 基础：1)人工挖孔桩桩芯砼浇捣工程量按人工挖孔桩护壁工程有关规定计算。
2)箱式满堂基础按基础、柱、梁、板、墙等有关规定分别计算。
3)设备基础除块体以外，其他类型的设备基础按基础、柱、梁、板、墙等有关规定分别计算。
4 柱：柱高：1)有梁板的柱高，应自柱基上表面(或楼板上表面)至上一层楼板上表面之间的高度计算。
2)无梁板的柱高，应自柱基上表面(或楼板上表面)至柱帽下表面高度计算。
3)框架柱的柱高，应自柱基上表面至柱顶高度计算。
4)构造柱按全高计算，嵌接墙体部分并入柱身体积。
5)依附柱上的牛腿和升板的柱帽，并入柱身体积计算。
5 梁：伸入墙内的梁头、梁垫并入梁体积内。
挑檐、天沟与梁连接时，以梁外边线为分界线。
梁长：1)梁与柱连接时，梁长算至柱内侧面。
2)主梁与次梁连接时，次梁长算至主梁内侧面。
6 板：1)有梁板，(包括主、次梁与板)按梁、板体积之和计算。
2)无梁板，按板与柱帽体积之和计算。
3)平板按板体积计算。
4)各类板伸入墙体内的板头并入板体积计算，薄壳板的肋、基梁并入薄壳体积内计算。
5)挑檐、天沟与板(包括屋面板、楼板)连接时，以外墙外边线为分界线。
雨蓬、阳台板按设计图示尺寸以墙外部分体积计算，包括伸出墙外的牛腿和雨蓬反檐的体积。
6)板伸出墙外150mm以内的仍按板计算。
7 墙：墙垛(附墙柱)、暗柱、暗梁及墙突出部分并入墙体积计算。
8 现浇砼剪力墙与柱按下图单向划分，分别按剪力墙或矩形柱计算。
钢筋工程量计算-(1)
4、箍筋的长度
箍筋的末端应作弯钩，弯钩形式应符合设计要求。当设 计无具体要求时，用Ⅰ级钢筋或低碳钢丝制作的箍筋，其弯 钩的弯曲直径D不应大于受力钢筋直径，且不小于箍筋直径 的2.5倍；弯钩的平直部分长度，一般结构的，不宜小于箍 筋直径的5倍；有抗震要求的结构构件箍筋弯钩的平直部分 长度不应小于箍筋直径的10倍。
1、跨数按柱网轴线计算(两相邻柱轴线之间为一跨) 2、(xxA)为一端有悬挑， (xxB)为两端有悬挑，悬挑不计 入跨数；
3、板带厚注写为h=xxx； 4、板带宽注写为b=xxx； 5、当无梁楼盖整体厚度和板带宽度已在图中注明时，此项 可不注；
箍筋
1、箍筋系选注内容，当柱上板带设计为 暗梁时才注，注写内容包括钢筋级别、直 径、间距与肢数(写在括号内)；
2、X向贯通纵筋以X打头，Y向贯通纵筋以Y打 头，两向贯通纵筋配置相同时以X&Y打头；
3、当为单向板时，另一向贯通的分布筋可不必 注写，而在图中统一注明；
4、当在某些板内配置有构造钢筋时，则X向以 Xc，Y向以Yc打头注写(例如：纯悬挑板的下部)；
5、当Y向采用放射配筋时，设计者应注明配筋 间距的度量位置；
2. 450×450 Y300×200 3. 300×600/400 4. 20ф10@150（4）/200（2） 5. 2ф22+（4ф18） 6. 3ф25；3ф22
7. N6ф20 8. （-0.100）
9. 6ф20 4/2 10. 2ф22+2ф20 11. 6ф25 2（-2）/4
1.贯通筋指贯通整根梁，只能是同种直径钢筋搭接（或其他连 接）。
有梁板配筋原位示例
1、LB5 h=110 B：xΦ12@120;yΦ12@110

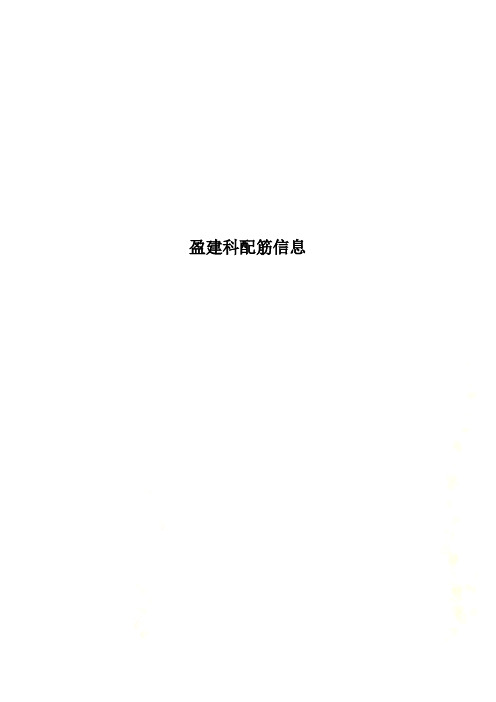

盈建科配筋信息
盈建科配筋信息三、配筋简图配筋简图用图形方式显示构件的配筋结果，图形名称是WPJ*.DWY。
如果是钢构件，则显示钢构件的应力验算结果。
右侧对话框功能说明：（1）构件信息构件信息菜单是通用操作菜单，用来查看某个构件的详细信息，包括几何信息、材料信息、内力信息、设计结果等。
该菜单在多种简图中都提供，方便设计人员查看。
构件信息文本文件的格式如下所示：（2）配筋率查询可以查询各类构件主筋、箍筋（分布筋）配筋率，软件自动按从大到小顺序排序，双击表格可定位该构件在平面图中的位置，按住shift键选择起止行可以高亮显示该范围的构件。
（3）墙柱轮廓该按钮用来查询墙柱配筋时的外轮廓，当配筋时选择考虑端柱或翼缘墙时，可通过该功能来查看实际配筋时的墙柱轮廓。
（4）墙稳定验算用来查看墙稳定验算结果，分单墙肢和整体稳定验算两方面，并可查看整体稳定验算时的墙轮廓。
整体稳定验算时，可考虑边框柱。
（5）显示取大用来查看多塔自动分塔计算时，哪些构件分塔设计结果较大，并以紫色显示。
该按钮在选择了包络设计、多塔取大、少墙框架取大参数后可用。
显示无对应：用来显示未找到对应关系的构件。
（6）围区统计对于位移比、层刚度、各层抗剪承载力、各层框架柱承担的剪力、柱墙及短肢墙承担的倾覆力矩的比例等结构整体指标的计算，以前都是由软件自动统计输出，统计依据的模型只能是全楼模型。
配筋简图及各种三维图中增加围区统计菜单，用来人工选择全楼模型中的某一部分进行这些整体指标的统计，从而方便用户根据实际工程得到更合理的统计结果。
用来统计用户交互围区内的整体指标结果，如统计错层、开大洞等分块刚性板模型的位移比、剪切刚度、受剪承载力、倾覆弯矩等，在三维图下可统计多楼层指标。
在三维显示菜单（包括三维内力和三维配筋菜单）下可以进行全楼模型的显示，使用“选择显示”菜单，可人工用鼠标框选全楼模型的某一部分，当屏幕上只剩下用户选择的局部模型后，使用“统计当前”菜单，软件将按照当前的局部模型进行各层位移及位移比、各层剪切刚度、各层抗剪承载力、各层框架柱承担的剪力、柱墙及短肢墙承担的倾覆力矩的比例的统计计算及输出，输出的文本格式和Wmass.out相同。

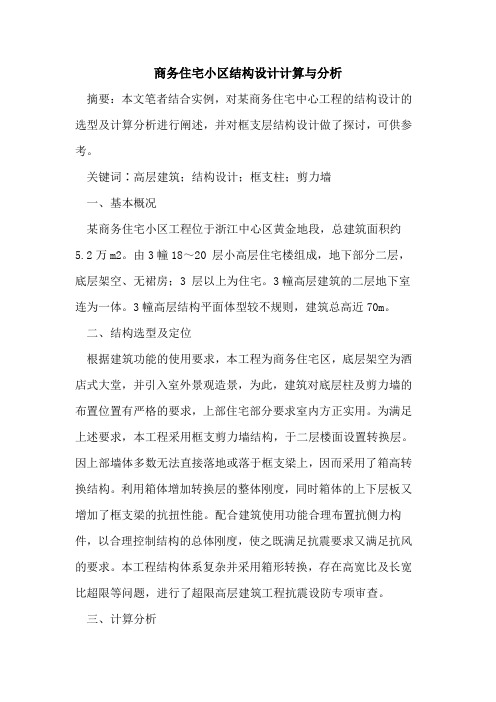

商务住宅小区结构设计计算与分析
商务住宅小区结构设计计算与分析摘要：本文笔者结合实例，对某商务住宅中心工程的结构设计的选型及计算分析进行阐述，并对框支层结构设计做了探讨，可供参考。
关键词∶高层建筑；结构设计；框支柱；剪力墙一、基本概况某商务住宅小区工程位于浙江中心区黄金地段，总建筑面积约5.2万m2。
由3幢18～20 层小高层住宅楼组成，地下部分二层，底层架空、无裙房；3 层以上为住宅。
3幢高层建筑的二层地下室连为一体。
3幢高层结构平面体型较不规则，建筑总高近70m。
二、结构选型及定位根据建筑功能的使用要求，本工程为商务住宅区，底层架空为酒店式大堂，并引入室外景观造景，为此，建筑对底层柱及剪力墙的布置位置有严格的要求，上部住宅部分要求室内方正实用。
为满足上述要求，本工程采用框支剪力墙结构，于二层楼面设置转换层。
因上部墙体多数无法直接落地或落于框支梁上，因而采用了箱高转换结构。
利用箱体增加转换层的整体刚度，同时箱体的上下层板又增加了框支梁的抗扭性能。
配合建筑使用功能合理布置抗侧力构件，以合理控制结构的总体刚度，使之既满足抗震要求又满足抗风的要求。
本工程结构体系复杂并采用箱形转换，存在高宽比及长宽比超限等问题，进行了超限高层建筑工程抗震设防专项审查。
三、计算分析1计算程序的选用本工程属于结构体系复杂的高层建筑，结构设计采用两种软件分析计算；一种是pkpm系列的satwe程序（包括pmsap及satwe动力时程分析》该程序采用墙元模拟剪力墙，是国内应用比较广泛的软件之一。
同时另采用体单元模型的ansys有限元分析软件进行复核。
2 程序使用的注意事项（1）程序平面输入时应注意人工指定框支柱、框支梁。
在平面输入时应正确指定转换构件，确保程序计算时能按相关规范规定，对转换构件在水平地震作用下的计算内力进行放大，对框支柱的水平地震剪力进行调整等。
（2）对于一字型墙肢出现与其平面外方向的楼面梁连接时，为抵抗梁端弯矩对墙的不利影响，在程序计算中将梁与墙相交处作铰接处理，减少梁对墙产生的平面外弯矩。
超全面的圈梁、梁、板钢筋计算公式
超全面的圈梁、梁、板钢筋计算公式圈梁钢筋很简单的,分主筋和箍筋两部分主筋计算:(梁长弯钩长搭接长(单根钢筋长每大于6米时))*设计根数*钢筋的比重箍筋计算:梁长/设计箍筋间距*每个箍筋的长度*钢筋的比重设计有外转角的附加钢筋时,按实际总根数*长度*比重就行啦钢筋计算公式一、梁(1) 框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋(上通长筋1)长度=通跨净跨长首尾端支座锚固值2、端支座负筋端支座负筋长度:第一排为Ln/3 端支座锚固值;第二排为Ln/4 端支座锚固值3、下部钢筋下部钢筋长度=净跨长左右支座锚固值以上三类钢筋中均涉及到支座锚固问题,那么总结一下以上三类钢筋的支座锚固判断问题:支座宽≥Lae且≥0.5Hc 5d,为直锚,取Max{Lae,0.5Hc 5d }。
钢筋的端支座锚固值=支座宽≤Lae或≤0.5Hc 5d,为弯锚,取Max{Lae,支座宽度-保护层15d }。
钢筋的中间支座锚固值=Max{Lae,0.5Hc 5d }4、腰筋构造钢筋:构造钢筋长度=净跨长2×15d抗扭钢筋:算法同贯通钢筋5、拉筋拉筋长度=(梁宽-2×保护层) 2×11.9d(抗震弯钩值) 2d拉筋根数:如果我们没有在平法输入中给定拉筋的布筋间距,那么拉筋的根数=(箍筋根数/ 2)×(构造筋根数/2);如果给定了拉筋的布筋间距,那么拉筋的根数=布筋长度/布筋间距。
6、箍筋箍筋长度=(梁宽-2×保护层梁高-2×保护层)*2 2×11.9d 8d箍筋根数=(加密区长度/加密区间距1)×2 (非加密区长度/非加密区间距-1) 1注意:因为构件扣减保护层时,都是扣至纵筋的外皮,那么,我们可以发现,拉筋和箍筋在每个保护层处均被多扣掉了直径值;并且我们在预算中计算钢筋长度时,都是按照外皮计算的,所以软件自动会将多扣掉的长度在补充回来,由此,拉筋计算时增加了2d,箍筋计算时增加了8 d。
一、现浇混凝土工程量-按以下规定计算：
一、现浇混凝土工程量，按以下规定计算：1.混凝土工程量除另有规定者外，均按没计图示尺寸以体积计算。
不扣除构件内钢筋、预埋铁件所占体积。
砼构件中如设计采用型钢时，应扣除其体积。
2.基础：(1)基础及基础垫层工程量，扣除伸入承台基础的桩头体积。
(2)有梁带形混凝土基础，其梁高与梁宽之比在4∶1以内的按带形基础计算。
超过4∶1时，其基础底按带形基础计算，以上部分按墙计算。
(3)箱式满堂基础应分别按满堂基础、柱、墙、梁、板有关规定计算，套用相应项目。
(4)块体设备基础按设计图示尺寸以m3计算。
框架式设备基础分别按基础、柱、梁、墙、板等有关规定计算，套相应项目计算。
楼层上的设备基础，按梁、板相应项目分别计算。
3.柱：按图示断面尺寸乘以柱高以m3计算。
柱高：(1)柱和板连接的柱高，应自柱基上表面(或楼板上表面)至上一层楼板上表面之间的高度计算。
(2)带柱帽的柱和板连接的柱高，应自柱基上表面(或楼板上表面)至柱帽下表面之间的高度计算。
柱帽工程量合并到柱子工程量内计算。
(3)框架柱的柱高应自柱基上表面至柱顶高度计算。
(4)构造柱按全高计算，与砖墙嵌接部分的体积并人柱身体积内计算。
(5)依附柱上的牛腿，并入柱身体积内计算。
(6)升板柱帽按图示尺寸以m3计算。
4.梁：按图示断面尺寸乘以梁长以m3计算，伸入墙内梁头、梁垫并入梁体积内计算。
梁长：(1)梁与柱连接时，梁长算至柱侧面。
(2)主梁与次梁连接时，次梁长算至主梁侧面。
(3)圈梁与过梁连接者，分别套用圈梁、过梁定额，其过梁长度按门、窗口外围宽度两端共加50㎝计算。
5.墙：墙、间壁墙、电梯井壁、按图示中心线长度乘以墙高及厚度以m3计算，应扣除门窗洞口及单个面积0.3㎡以外孔洞所占体积，墙垛及突出墙面部分并入墙体体积内计算。
(1)剪力墙中暗梁、暗柱、端柱并人墙内计算。
(2)建筑模网墙内的构造柱、圈梁、过梁混凝土与墙混凝土合并计算。
(3)建筑模网安装工程量，外墙按外墙中心线长度乘以结构高度(地面至板顶)，内墙按内墙净长线长度乘以内墙净高，以单面面积计算。
2012年北京定额构筑物工程计算规则
册说明（一）构筑物工程预算定额包括：混凝土构筑物，砌体构筑物，措施项目共三章。
（二）定额中按座计算的构筑物是依据华北地区建筑设备施工安装通用图集91SB3-1（2005）给水工程和91SB4-1（2005）排水工程编制的。
（三）本册中的池类适用于民用建筑工程中的水池，水处理构筑物执行市政管道工程相应定额子目。
（四）标准的化粪池定额子目中包括土方、钢筋、模板和防水等全部费用。
标准井类的土方包括在管沟土方中。
（五）混凝土和砂浆的强度等级设计与定额不同时，可以换算。
（六）烟囱内衬执行第二章砌体构筑物的相应定额子目。
（七）贮水（油）池顶板不分有梁、无梁，均执行贮水池顶板相应定额子目，无梁板的柱帽并人贮水池顶板工程量内。
（八）除标准化粪池外构筑物工程中土方执行房屋建筑与装饰工程第一章土石方工程相应定额子目；垫层、基础、钢筋、混凝土、砌筑分别执行第四章砌筑工程、第五章混凝土及钢筋混凝土工程相应定额子目；防水保护层、抹灰分别执行第九章屋面及防水工程、第十章楼地面装饰工程和第十二章墙、柱面装饰与隔断、幕墙工程相应定额子目。
（九）采用滑模工艺施工的贮仓支撑结构执行仓壁的相应定额子目，采用其他工艺施工的贮仓支撑结构执行第一章第八节其他构筑物中的相应定额子目。
（十）定额中钢筋混凝土烟囱、水塔、筒仓均按滑模施工进行编制。
（十一）构筑物的降水执行房屋建筑与装饰工程第十七章措施项目的相应定额子目。
（十二）在计算工程水电费时，凡以混凝土为主的构筑物，其部分砌体应并人混凝土工程量内，执行第一章第九节定额子目；凡以砌体为主的构筑物，其部分混凝土应并入砌体工程量内，执行第二章第五节定额子目。
（十三）构筑物工程与市政工程的划分1．室外道路、停车场（操场）执行市政道路、桥梁工程相应定额子目。
2．模块化粪池、井、方沟执行市政管道工程相应定额子目。
3．管道直径西φ≤125时，井类执行本册相应定额子目；管道直径φ>125时，井类执行市政管道工程相应定额子目。
最新扶壁柱、暗柱等剪力墙构件的区别
扶壁柱、暗柱等剪力墙构件的区别阿扶壁柱扶壁柱是指为了增加墙的强度或刚度，紧靠墙体并与墙体同时施工的柱。
扶壁柱一般用于砌体结构，而且在厂房中应用的比较多。
由于砖墙比较长，为了提高它的稳定性，用扶壁柱给它提供一个支撑点。
挡土墙中也有，一般是和挡土墙一起整浇的混凝土构件。
扶壁柱是概念意义上的柱。
当水平构件，通常是梁，支撑在单片墙（可以钢筋砼墙或砌体结构墙）上时，梁没有拉通，且此处在梁的延伸方向上没有墙与受力墙相联，如果梁的荷载和配筋都比较小，可以不设置扶壁柱；但是，当荷载或配筋比较大时，为了保证墙体在梁方向的稳定性和局部受压等因素，一般会设置扶壁柱，也有设置楼面暗梁的（梁和墙重叠，可能比墙厚），此时扶壁柱和墙一起协同工作，此时扶壁柱需单独设计计算。
总的说来，扶壁柱还是很有用的，但得考虑建筑师的意见。
暗柱、端柱暗柱、端柱是剪力墙中的柱，一般情况下有两种，一种约束端（暗）柱，一种构造端（暗）柱，你可以这样理解，简单的剪力墙结构中端柱布置位置一般在剪力墙的两端或者转角处，一般柱宽大于或者等于剪力墙的厚度，暗柱指布置于剪力墙中柱宽等于剪力墙厚的柱，一般在外观看不出，如果布置位置在端部，也可以作为端柱分析。
非边缘暗柱是指用箍筋约束的柱，其混凝土用箍筋约束，有比较大的变形能力。
在剪力墙两端和洞口两侧应设置边缘暗柱。
构造边缘暗柱和区别 YDZ—约束边缘端柱； YAZ—； YYZ—约束边缘翼墙柱； YJZ—约束边缘转角墙柱；GDZ—构造边缘端柱； GAZ—构造边缘暗柱； GYZ—构造边缘翼墙柱； GJZ—构造边缘转角墙柱； AZ—非边缘端柱； FBZ—扶壁柱；LL—连梁（无交叉暗撑、钢筋）；LL（JA）—连梁（有交叉暗撑）； LL（JG）—连梁（有交叉钢筋）； AL—暗梁；从编号上看，构造边缘构件在编号时以字母G 打头，如GAZ、GDZ、 GYZ、GJZ 等，约束边缘构件以Y 打头，如YAZ、YDZ、YYZ、YJZ 等。
SATWE设计参数
新的建筑结构设计规范在结构可靠度、设计计算、配筋构造方面均有重大更新和补充，特别是对抗震及结构的整体性，规则性作出了更高的要求，使结构设计不可能一次完成。
如何正确运用设计软件进行结构设计计算，以满足新规范的要求，是每个设计人员都非常关心的问题。
以SATWE软件为例，进行结构设计计算步骤的讨论，对一个典型工程而言，使用结构软件进行结构计算分四步较为科学。
1．完成整体参数的正确设定计算开始以前，设计人员首先要根据新规范的具体规定和软件手册对参数意义的描述，以及工程的实际情况，对软件初始参数和特殊构件进行正确设置。
但有几个参数是关系到整体计算结果的，必须首先确定其合理取值，才能保证后续计算结果的正确性。
这些参数包括振型组合数、最大地震力作用方向和结构基本周期等，在计算前很难估计，需要经过试算才能得到。
(1)振型组合数是软件在做抗震计算时考虑振型的数量。
该值取值太小不能正确反映模型应当考虑的振型数量，使计算结果失真；取值太大，不仅浪费时间，还可能使计算结果发生畸变。
《高层建筑混凝土结构技术规程》5.1.13-2条规定，抗震计算时，宜考虑平扭藕联计算结构的扭转效应，振型数不宜小于15，对多塔结构的振型数不应小于塔楼的9倍，且计算振型数应使振型参与质量不小于总质量的90％。
一般而言，振型数的多少于结构层数及结构自由度有关，当结构层数较多或结构层刚度突变较大时，振型数应当取得多些，如有弹性节点、多塔楼、转换层等结构形式。
振型组合数是否取值合理，可以看软件计算书中的x，y向的有效质量系数是否大于0.9。
具体操作是，首先根据工程实际情况及设计经验预设一个振型数计算后考察有效质量系数是否大于0.9，若小于0.9，可逐步加大振型个数，直到x,y两个方向的有效质量系数都大于0.9为止。
必须指出的是，结构的振型组合数并不是越大越好，其最大值不能超过结构得总自由度数。
例如对采用刚性板假定得单塔结构，考虑扭转藕联作用时，其振型不得超过结构层数的3倍。
