2020年人教版物理九年级全一册第19单元《生活用电》单元测试卷+答案

2020年人教版物理九年级上学期第19单元《生活用电》单元测试卷+答案一．选择题（共25小题）1．如图所示是现在一般标准住宅户内配电系统方框图。

下列说法正确的是（）A．若插座中有两孔使试电笔的氖管发光，可能是某处火线断路了B．若灯泡被短路，空气开关会迅速切断电路C．图中电能表可以装在空气开关右边D．当有人发生触电事故时，空气开关就会自动断开2．关于家庭电路和安全用电，下列说法正确的是（）A．发现有人触电时，可以用干燥的竹竿或木棍将电线与人分开B．家庭电路中空气开关跳闸，是由于短路造成的C．使用三角插头的用电器时，可以不接地线D．家用电器都有开关，因此家庭电路中可以不安装空气开关或保险丝3．如图所示是某同学设计的家庭电路，电灯开关已断开，下列说法正确的是（）A．灯泡和两孔插座是串联的B．开关和三孔插座的连接都是错误的C．试电笔接触M点，氖管不发光D．试电笔插入两孔插座的左孔，氖管发光4．如图所示的家庭电路中，有两个器件连接错误，它们是（）A．闸刀开关和带开关的灯泡B．带开关的灯泡和带熔丝的二线插座C．带开关的灯泡和三线插座D．闸刀开关和三线插座5．开关是电路的重要元件，既可确保安全用电，又能方便控制电路。

学校的STEM课堂上，小科在家庭电路图中设置了五处开关（如图所示）。

小江觉得该电路设计不合理，因为有几处开关必须处于常闭状态，所以无需设置，这几处开关是（）A．1、2B．1、4C．2、4D．3、56．如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入三孔插座后，正发光的台灯突然不能工作，但其它电灯仍能正常发光。

拔出电饭煲的插头，台灯仍不能工作，把测电笔分别插入三孔插座的左、右孔，氖管均能发光，则电路的故障是（）A．AC间断路B．BD间断路C．FH间断路D．DG间断路7．如图所示的家庭电路中，闭合开关后灯泡不亮，用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光。

用试电笔检测A点氖管发光，检测B点氖管不发光。

发生这一现象的原因可能是（）A．入户零线断路B．灯泡短路C．开关接触不良D．灯丝断了8．如图所示是某家庭电路，闭合开关S1、S2，L1灯发光，L2灯不发光。

用试电笔分别接触c、d两点，氖管都发光。

若电路中只有一处故障，则（）A．L2短路B．bc 间断路C．L2断路D．ad 间断路9．以下说法符合生活实际的是（）A．家庭电路电压为36VB．人体感觉到适宜的气温约为50℃C．初中物理课本中一张纸的厚度约为1mmD．挂壁式空调的额定功率约为1200W10．下列有关电学常识的说法正确的是（）A．楼道的照明电路中，用压敏元件和光敏元件制作的声、光控制开关串联后和灯泡组成并联电路B．由欧姆定律可知，当通过某导体的电流越大时这个导体的电阻就越小C．使用测电笔时，手应接触笔尾的金属体，绝对不能接触前端的金属杆D．为了满足用户同时使用多种用电器的需要，厂家生产了一种排列了大量插孔的插座，既方便又安全11．测电笔是电工必备的检测设备，其结构如图所示。

关于它的使用，以下说法错误的是（）A．测电笔内部的高电阻、氖管、弹簧及笔尾只能按照如图所示的次序顺次装入测电笔中B．当笔尖接触导线时，绝不允许用手或身体的其他部位再去接触笔尾C．使用测电笔时，要保证导线、测电笔、人体与大地构成回路D．一般来说，我们从氖管是否发光可以判断笔尖是否接触的是火线12．如图所示是常见的一种电源转换器，俗称插排（又叫排插或拖线板），是生活必需品。

将电源转换器的插头插入家庭电路的三孔插座使用时，下列说法正确的是（）A．电源转换器插孔L与N之间的电压是220VB．电源转换器指示灯损坏时不能提供电压C．可以用湿手拔插用电器的插头D．电源转换器插孔E与零线连接13．洗衣机、电冰箱等家用电器都使用三孔插座。

三孔插座的中间插孔接地，以防止家用电器使用时金属外壳带电。

使用三孔插座的好处是（）A．更安全B．更方便C．更省电D．更美观14．如图所示的是小轩家的部分电路，下列说法正确的是（）A．若熔断器熔丝熔断了，可以用铜丝代替B．电冰箱接入三孔插座后其外壳与零线相连C．断开开关S时，用试电笔接触A点氖管发光，接触B点时氖管不会发光D．闭合开关S时，电灯不亮，熔丝未烧断，可能是电灯短路15．现在一般标准住宅户内，配电系统都使用了空气开关、漏电保护器、三孔插座等设备，有配电系统如图所示，下列说法正确的是（）A．空气开关在电流过大时自动断开开关以保护电路安全B．人触电时，空气开关会迅速断开C．当空调功率过大时，电灯所在支路的空气开关会断开D．当有电流经过人体时，漏电保护器能迅速将电流导入大地16．材料科学的发展正在影响着我们的生活，下列关于材料应用的说法中正确的是（）A．家庭电路中的保险丝是利用半导体材料制成的B．利用钨做灯丝，是因为钨的熔点低C．利用超导材料做电热丝，电热丝就不能发热了D．试电笔外壳是用塑料制成的，因为塑料是导体17．对如图的电路图分析正确的是（）A．L1与L2并联，A测量L2的电流B．L1与L2并联，V1与V2的示数应该相等C．L1与L2串联，V1测量电源电压D．L1与L2串联，V1与V2的示数之和等于电源电压18．在生活中，我们有时会遇到以下几种情况：（1）电路中增加大功率的用电器；（2）插座中的两个线头相碰；（3）开关中的两个线头相碰；（4）户外输电线绝缘皮破损。

在上述情况下，可能引起家庭电路中空气开关跳闸的是（）A．（1）和（2）B．（2）和（3）C．（1）和（3）D．（2）和（4）19．下列现象中，可以引起保险丝熔断的是（）A．两孔插座中的两个线头接触了B．开关中的两个线头接触了C．有人不小心触电了D．用电器金属外壳没有接地20．在生活中，我们会遇到这些情况：①控制灯的开关中两个线头相碰；②插座中分别与火线和零线连接的两个线头相碰；③电路中增加了大功率的用电器；④插头与插座接触不良。

在上述情况中，可能引起家庭电路中空气开关跳闸的是（）A．①和②B．②和③C．③和④D．①和④21．关于图中接触到电线的四种情况，下列说法正确的是（）A．如果椅子是干燥的塑料，甲图不会触电B．如果椅子是干燥的塑料，乙图会触电C．如果人穿着绝缘的鞋子，丙图不会触电D．如果电路正常，丁图会触电22．如图所示，甲乙两人站在干燥的木凳上，丙站在地上并与乙手拉手，上下两条裸露导线分别是照明电路的火线和零线，那么一定会触电的是（）A．甲B．乙、丙C．甲、丙D．甲、乙、丙23．如图所示，是两种常见的低压触电事故，对于电路中的空气开关和漏电保护器的作用，以下说法正确的是（）A．发生甲图触电时，漏电保护器会迅速切断电流B．发生乙图触电时，漏电保护器会迅速切断电流C．发生甲图触电时，空气开关会自动切断电路D．发生乙图触电时，空气开关会自动切断电路24．“珍爱生命，远离危险!”下列做法符合安全用电原则的是（）A．用铜丝替代保险丝B．更换灯泡时断开电源开关C．开关接在灯泡和零线之间D．使用试电笔时手接触笔尖金属体25．“珍爱生命、注意安全”是同学们日常生活中必须具有的意识，下列有关安全的说法，错误的是（）A．使用测电笔时，手必须接触笔尾金属部分B．如果发生触电事故，应立即切断电源，然后施救C．雷雨天，人不能在高处打伞行走，否则可能会被雷击中D．在没有三孔插座的情况下，可以把三脚插头上最长的插头去掉，插入两孔插座中使用用电器二．填空题（共5小题）26．如图是常用的一个插线板。

小华在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供电压。

根据上述现象可知指示灯和开关是的（选填“串联”或“并联”）。

使用三角插头和三孔插座，目的是将用电器的金属外壳与相连，防止触电。

27．如图是安装了漏电保护器的家庭电路。

当漏电保护器检测到通过图中A，B两处的电流不相等（即发生漏电）时，会迅速切断电路，从而起到保护作用。

当家电维修人员在图中C处不慎触电时，漏电保护器（会/不会）切断电路。

若人体电阻为11kΩ，触电时通过人体的电流为mA。

28．如图所示，闭合开关S，不会触电的鸟是，理由是。

29．“珍爱生命，安全用电”是公民日常生活中必备的安全意识。

我国家庭电路的电压是V；在家庭电路中，为了防止触电，必须把用电器的开关连接在线上。

30．从安全用电的角度出发，如图中的①孔，应该接线；三．实验探究题（共1小题）31．图中三角插头上的三个插脚分别与导线①、②、③连通，但未知导线①、②、③中哪根与标有N极的插脚相连。

请你将图所示实物图连接起来检测N插脚与导线②是否相连。

若观察到现象，说明导线②是接到N插脚上。

四．综合能力题（共1小题）32．川川想在家里安装一盏照明灯，他设计的电路如图。

请你将图中开关和电灯连线补画完整。

电工师傅正确安装完毕，闭合开关，电灯不亮。

电工师傅用测电笔分别测试电灯两接线处和插座的两孔时，测电笔的氖管都发光，则可能是电路的段（选填“ab“、“fd或“ef”）发生断路故障。

五．解答题（共1小题）33．空气断路器，又名空气开关，是断路器的一种，其作用相当于保险丝，即当电路中电流过大时自动切断电路从而保护电路的安全。

如图所示为空气开关的工作原理图，请根据图示及其工作过程，简要说明其工作原理或现象原因。

参考答案一．选择题（共25小题）1-25BABCC BDBDC BAACA CCAAB CABBD二．填空题（共5小题）26．串联；大地。

27．会；20。

28．B；这只小鸟身体两端的电压为0.29．220；火。

30．地。

三．实验探究题（共1小题）31．灯泡发光。

四．综合能力题（共1小题）32．ef。

五．解答题（共1小题）33．中搭钩可以绕着转轴座转动、衔铁可以绕着固定点转动，挺杆可以上下运动，锁扣可以在弹簧的作用下水平向左运动，正常工作状态下各部件位置如图甲所示，当线路发生一般性过载（即电流超过设定值）时，过载电流虽不能使电磁脱扣器吸引衔铁向上运动，通过挺杆使搭钩与锁扣脱开，但发热元件会产生较多热量，促使双金属片受热向上弯曲，推动挺杆运动，使搭钩绕转轴座向上转动与锁扣脱开，锁扣在弹簧的作用下将触点分离，切断电源当线路发生短路或严重过载时，电流超过瞬时脱扣电流值、电磁脱扣器产生足够大的吸力，将衔铁吸合并撞击挺杆，使搭钓绕转轴座向上转动与锁扣脱开，锁扣在弹簧的作用下将触点分离，切断电源。

合集下载

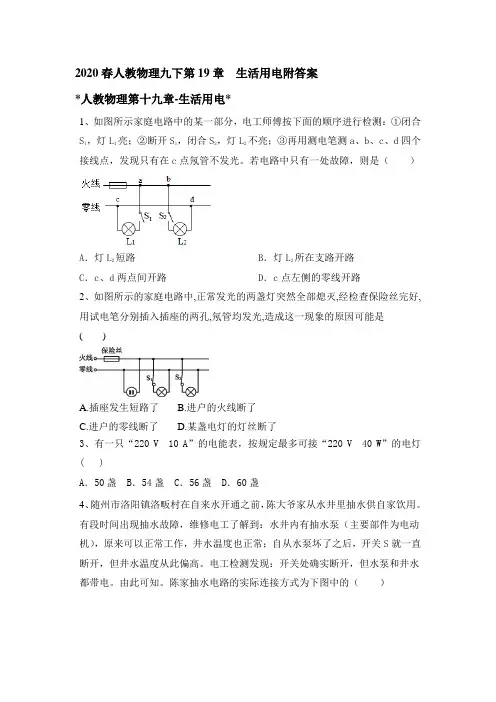

2020春人教物理九下第19章生活用电附答案

2020春人教物理九下第19章生活用电附答案*人教物理第十九章-生活用电*1、如图所示家庭电路中的某一部分，电工师傅按下面的顺序进行检测：①闭合S 1，灯L1亮；②断开S1，闭合S2，灯L2不亮；③再用测电笔测a、b、c、d四个接线点，发现只有在c点氖管不发光。

若电路中只有一处故障，则是（）A．灯L2短路B．灯L2所在支路开路C．c、d两点间开路D．c点左侧的零线开路2、如图所示的家庭电路中,正常发光的两盏灯突然全部熄灭,经检查保险丝完好,用试电笔分别插入插座的两孔,氖管均发光,造成这一现象的原因可能是()A.插座发生短路了B.进户的火线断了C.进户的零线断了D.某盏电灯的灯丝断了3、有一只“220 V10 A”的电能表，按规定最多可接“220 V40 W”的电灯( )A．50盏 B．54盏 C．56盏 D．60盏4、随州市洛阳镇洛畈村在自来水开通之前，陈大爷家从水井里抽水供自家饮用。

有段时间出现抽水故障，维修电工了解到：水井内有抽水泵（主要部件为电动机），原来可以正常工作，井水温度也正常；自从水泵坏了之后，开关S就一直断开，但井水温度从此偏高。

电工检测发现：开关处确实断开，但水泵和井水都带电。

由此可知。

陈家抽水电路的实际连接方式为下图中的（）A．B．C．D．5、如图所示是一条刚装好的家庭电路,在未安装保险丝之前,先把灯泡L0接在装保险盒的两个接线柱上。

当只闭合S1时,L0和L1发光都偏暗;当只闭合S2时,L0正常发光;当只闭合S3时,L0不发光。

则下列判断正确的是(四只灯泡的额定电压均为220 V) ()A.灯泡L1所在支路正常B.灯泡L2所在支路正常C.灯泡L3所在支路正常D.装好保险丝,闭合所有开关后,灯泡都能正常发光6、小明用如图所示电路做“探究熔丝熔断原因”的实验．闭合开关，灯正常发光．下列方法能使熔丝熔断的是( )A．用一根导线连接A、B B．用一根导线连接B、DC．用一根导线连接C、D D．用灯泡替代AB间导线接入电路7、下列做法符合安全用电要求的是（）A．有金属外壳的用电器使用两脚插头B．使用测电笔时，手不能接触笔尾的金属体C．发生触电事故时，立即切断电源D．当干路中电流过大时，漏电保护器就会自动切断电路8、在家庭电路中,从进户开始要顺次安装下列元件再接用电器,其先后次序正确的是（）A.电能表、保险装置、总开关B.电能表、总开关、保险装置C.保险装置、电能表、总开关D.总开关、电能表、保险装置9、用电高峰时期，家庭里的白炽灯泡亮度比正常发光时要暗—些．这是因为，在用电高峰时( )A．并联用电器增多，电路的总电阻增大B．并联用电器增多，电路的总电流减小C．并联用电器增多，家用电器的实际功率减小D．并联用电器增多，家用电器的额定功率减小10、下列做法中不符合安全用电要求的是（）A．用电器金属外壳接地B．开关接在火线上C．家电着火时，先切断电源再救火D．用湿抹布擦发光的灯泡11、如图所示,闭合开关,电灯不亮,用试电笔接触D点时氖管发光,接触E点时不发光,说明D、E间。

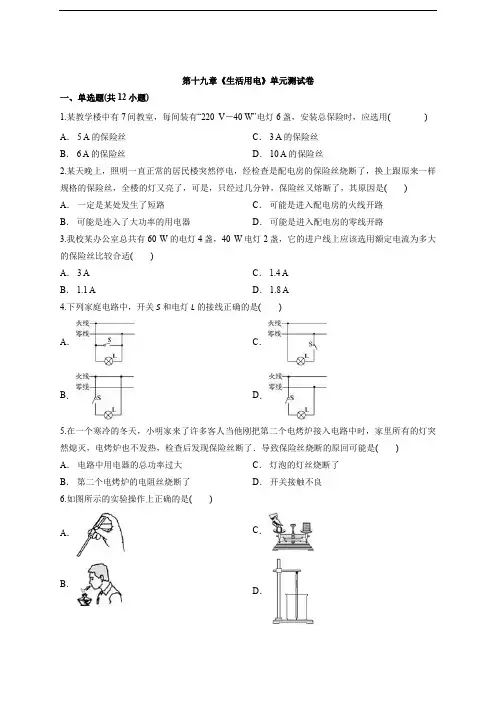

2020级人教版物理九年级全一册第十九章《生活用电》单元测试卷

第十九章《生活用电》单元测试卷一、单选题(共12小题)1.某教学楼中有7间教室，每间装有“220 V－40 W”电灯6盏，安装总保险时，应选用()A． 5 A的保险丝B． 6 A的保险丝C． 3 A的保险丝D． 10 A的保险丝2.某天晚上，照明一直正常的居民楼突然停电，经检查是配电房的保险丝烧断了，换上跟原来一样规格的保险丝，全楼的灯又亮了，可是，只经过几分钟，保险丝又熔断了，其原因是()A．一定是某处发生了短路B．可能是连入了大功率的用电器C．可能是进入配电房的火线开路D．可能是进入配电房的零线开路3.我校某办公室总共有60 W的电灯4盏，40 W电灯2盏，它的进户线上应该选用额定电流为多大的保险丝比较合适()A． 3 A B． 1.1 A C． 1.4 A D． 1.8 A4.下列家庭电路中，开关S和电灯L的接线正确的是()A．B．C．D．5.在一个寒冷的冬天，小明家来了许多客人当他刚把第二个电烤炉接入电路中时，家里所有的灯突然熄灭，电烤炉也不发热，检查后发现保险丝断了．导致保险丝烧断的原回可能是()A．电路中用电器的总功率过大B．第二个电烤炉的电阻丝烧断了C．灯泡的灯丝烧断了D ．开关接触不良6.如图所示的实验操作上正确的是()A．B．C．D．7.在没有断开电路进行电路检修时，如图所示的四种情况中，不会引起触电的是( ) A ．B ．C ．D ．8.如图是停落在裸露电线上的两只小鸟，下列有关它们的说法中错误的是( )A ．若灯泡断路两只小鸟都触电B ．闭合开关乙小鸟会触电C ．若小灯泡短路两只小鸟都不会触电D ．若甲小鸟两爪间的电线断了，两只小鸟都会触电9.家庭电路中电压是________，一节干电池电压( ) A ． 110 V 3 V B ． 110 V 2 VC ． 220 V 4.2 VD ． 220 V 1.5 V10.在家庭电路中，当家用电器全部使用时下列说法正确的是( ) A ．电路的总功率最大 B ．电路的总电阻最大 C ．电路的总电压最大 D ．电路的总电功最大11.家庭电路中的短路是指( ) A ．线路很短的电路 B ．所有用电器都断开的电路C ．某一个用电器的开关碰线的电路D ．某一个插座直接被导线接通的电路 12.原来室内的电灯正常发光，当把台灯的插头插入插座时(台灯的开关断开)，室内的灯全部熄灭，发生这一现象的原因是( ) A ．台灯的插头处有短路 B ．灯泡灯丝断落C ．台灯的插头断开D ．插座处原来就有短路．二、填空题(共3小题)13.小丽家有电灯、电视机、电饭锅、洗衣机和电冰箱等用电器，它们都是________联在家庭照明电路中．若小丽家的保险丝突然熔断，换上的同规格保险丝后又立即熔断，这种现象说明电路中存在________，或是用电器的________．14.发生短路时，电路中________很小，根据________可知，在家庭电路中电压一定的情况下，电路中的电流________；当电路中的总功率过大时，根据________可知，在家庭电路中电压一定的情况下，电路中的________很大．因此为了安全用电，我们在平时的生活用电中要避免________现象发生，不能随便插接________用电器．15.为防止触电造成人身伤害，在新建的楼房里，连接各用户的总开关上大多装有________保护器；为避免雷电灾害的发生，高大建筑物的顶端都必须安装________，且通过很粗的金属线与大地相连．雷雨天千万不要在大树下避雨．三、实验题(共1小题)16.认识短路的危害设计实验目的：认识短路的危害器材：低压电源(直流6 V)、开关、额定电流为1 A的保险丝、额定电压为6 V的灯泡、导线、电流表(演示电流表，0～5 A档)进行实验(1)在图中，CD间接上一段保险丝，AB间接入电流表，其它部分按图所示连接好电路．(2)当开关闭合时，灯泡________(填“发光”或“不发光”)，电流表________(填“有”或“无”)示数．(3)断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到________A．电流表的指针迅速摆动较大的幅度，保险丝也随即熔断B．电流表的指针无示数，保险丝不会熔断C．电流表读数稳定不变，灯泡正常发光D．电流表读数稳定不变，灯泡不亮分析论证B、D间接入铜丝时，灯泡被短路．根据欧姆定律知道，闭合开关的瞬间，线路中的电流________，通过保险丝和导线的电流________，但是保险丝的电阻比导线大很多，在电流相同时，导体的电功率跟电阻成________比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的________效应．四、计算题(共2小题)17.炎炎夏日即将来临，明明家新购置了一台1 kW的空调．已知他家原有用电器的总功率是1 020 W，电能表上标有“220 V 10 A”的字样．请你通过计算说明：(1)使用这台空调时，通过它的电流是多少？(2)从安全用电的角度考虑，明明家的电路是否允许安装这样一台空调？18.在用电高峰时，我们会发现家庭电路中的白炽灯比正常发光时要暗一些，同学们在学习了电学知识后对这一现象进行了调查研究．如图供电电源的电压始终是220 V，当用户的总功率是8.6 KW时，用户实际得到的电压是215 V．试求：(1)此时，标有“220 V 100 W”的白炽灯的实际电功率是多少？分析灯泡的亮度将如何变化？(2)当用户的总功率是8.6 KW时，通过输电线的电流是多少？输电线的电阻是多少？在3 h内输电线上消耗的电能是多少？(忽略温度对灯丝电阻的影响)五、作图题(共1小题)19.某教室天花板上有多组“220 V15 W”的节能灯，均符合安全用电要求，且一个开关同时控制两盏灯，每盏灯都能正常发光，请将图中的灯泡和开关连入电路．答案解析1.【答案】D【解析】一盏电灯的电流是：I＝＝≈0.18 A；总共是42盏灯，故总电流是：I＝0.18 A×42≈7.64 A；所以分析四选项可知，D选项符合题意．2.【答案】B【解析】换上新的同规格保险丝后，几分钟熔断，说明电路中不是发生了短路，而是接入了大功率用电器，总功率过大而使电流过大．3.【答案】D【解析】各用电器总功率P＝60 W×4＋40 W×2＝320 W我校照明电路中的最大正常工作电流I＝＝＝1.45 A，找出电流稍大于1.45 A的保险丝．4.【答案】D【解析】A、开关与灯泡并联，闭合开关后会造成电源短路，故A错误；B、开关与灯泡都串联在了火线上，无法形成电流回路，故B错误；C、开关接在了灯泡与零线之间，断开开关时，灯泡处仍带电，这样不安全，故C错误；D、开关与灯泡串联，且开关要接在火线与灯泡之间，故D正确．5.【答案】A【解析】由于电烤炉的电功率过大，当把电烤炉接入电路中时，电路中的电流过大，保险丝迅速发热熔断，避免损坏电路．6.【答案】A【解析】A、用测电笔来鉴别火线与零线．使用测电笔时，笔尖接触要检测的导线，手接触笔尾金属体，才能在接触火线时氖管发光，接触零线时氖管不发光．B、熄灭酒精灯的方法是用灯帽盖灭，不能用嘴吹灭，故B错；C、托盘天平称量物质时要左物右码，故C错；D、测量液体温度的时候，温度计的玻璃泡不能接触到容器的底和侧壁，故D错误；7.【答案】A【解析】由图可知：B、C、D均可能会有电流通过人体，因为不停电，火线和零线间总可能会有用电器在工作．而对于A来就说，虽人的一只手触及火线，但这时不构成回路，故这时是不会触电．8.【答案】A【解析】A、若灯泡断路，乙小鸟串联在电路中，有电流通过，故会触电，而甲小鸟的两脚在同一根电线上，两点之间没有电压，没有电流流过，故A错误；B、闭合开关，乙小鸟的两脚分别接触了电灯的两端(并联)，有一定的电压，有电流流过小鸟身上，则会触电，故B正确；C、若小灯泡短路两只小鸟都不会触电，两只小鸟两爪之间不存在电压，没有电流通过，不会触电，故C正确；D、若甲小鸟两爪间的电线断了，甲会串联在电路中，乙小鸟的两脚分别接触了电灯的两端(并联)，有一定的电压，有电流流过小鸟身上，故两只小鸟都会触电，故D正确．9.【答案】D【解析】我国照明电路的电压是220 V，一节干电池的电压是1.5 V.10.【答案】A【解析】A、并联的支路最多时，功率最大，故A正确；B、并联支路越多，总电阻越小，故B错误；C、家庭电路电压不随用电器而变，总是220 V，故C错误；D、用电器工作的时间不确定，无法说电功大小，故错误．11.【答案】D【解析】A、线路很短的电路不是短路，故错误；B、所有用电器都断开的电路是开路，故错误；C、某一个用电器的开关碰线的电路，即此时开关失去了控制作用，但没有发生短路；故错误；D、某一个插座直接被导线接通的电路，其火线和零线直接连在一起，该现象称为短路，故正确；12.【答案】A【解析】原来室内的电灯正常发光，当把台灯的插头插入插座时(台灯的开关断开)，室内的灯全部熄灭，说明保险丝熔断了；A、台灯的插头短路，在插头插入插座时会引起电源短路，保险丝熔断，故A正确；B、灯泡的灯丝断了，则灯泡所在支路是断路的，由于家庭电路是并联电路，各支路互不影响，不会使得保险丝熔断，不会使室内的灯全部熄灭，故B错误；C、台灯的插头断开，形成断路，室内的灯就不会熄灭，不会使得保险丝熔断，故C错误；D、插座处原来就有短路，则原来保险丝就熔断了，原来室内的灯泡就不会发光，故D错误．13.【答案】并短路的地方总功率过大【解析】由于并联的用电器互不影响，所以在家庭电路中，电灯、电视机、电饭锅、洗衣机和电冰箱等用电器，它们都是并联的；若小丽家的保险丝突然熔断，即说明家庭电路中的电流过大，若换上的同规格保险丝后又立即熔断，这种现象说明电路中存在短路的地方或是用电器的总功率过大造成的；14.【答案】电阻I＝很大I＝电流短路大功率【解析】发生短路时，电路中电阻很小，根据I＝可知，在家庭电路中电压一定的情况下，电路中的电流很大；当电路中的总功率过大时，根据I＝可知，在家庭电路中电压一定的情况下，电路中的电流很大．因此为了安全用电，我们在平时的生活用电中要避免短路现象发生，不能随便插接大功率用电器．15.【答案】漏电避雷针【解析】在新建的楼房里，各用户的电路连接和用电器的安装，可能会出现导线误接，用电器漏电或触电现象，为避免因这些现象造成触电，发生人身伤害，所以连接各用户的总开关上大多装有漏电保护器；避雷针通常架设在建筑物的顶端，连接在建筑物内部，一直通到地下，埋在地底．因为是金属材质，且又是在顶端高处，这样就可以吸引雷电从避雷针将电引到地底下释放掉，从而避免雷电直接击中建筑物，导致建筑物损毁．16.【答案】(2)发光有(3)A很大相同正热【解析】解：进行实验(2)当开关闭合时，由图可知，这是一个正常连接的电路，灯泡与保险丝串联，所以灯泡发光，电流表有示数．(3)断开开关，在B、D间接一根粗铜丝，此时灯泡被短路，电流通过保险丝后，直接经电流表回到电源负极，所以当闭合开关的瞬间，将会观察到电流表的指针迅速摆动较大的幅度，保险丝也随即熔断，灯泡不发光．故只有A符合题意；分析论证当B、D间接入铜丝时，灯泡被短路．根据欧姆定律I＝可知，闭合开关的瞬间，线路中的电流很大，通过保险丝和导线的电流相同，但是保险丝的电阻比导线大很多，由公式P＝I2R可知，在电流相同时，导体的电功率跟电阻成正比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的热效应．故答案为：17.【答案】解：(1)由P＝UI可得，使用这台空调时通过的电流：I1＝＝≈4.55 A；(2)电能表允许家用电器同时工作的最大功率P＝UI＝220 V×10 A＝2 200 W，因P＞P1＋P2＝1×103W＋1 020 W＝2 020 W，所有，明明家的电路允许安装这样一台空调．答：(1)使用这台空调时，通过它的电流是4.55 A；(2)从安全用电的角度考虑，明明家的电路允许安装这样一台空调．【解析】(1)根据P＝UI求出空调使用时通过的电流；(2)由电能表的参数可知正常工作电压和允许通过的最大电流，根据P＝UI求出允许家用电器同时工作的最大功率，然后与所有家用电器的总功率相比较，然后得出答案．18.【答案】解：(1)灯泡的电阻为R＝＝＝484 Ω，灯泡的实际功率为P实＝＝＝95.5 W，因为P实＜P额所以灯泡亮度将变暗．(2)通过输电线的电流为I＝＝＝40 A，由于输电线与用户是串联，所以电流相等，输电线两端的电压为U线＝220 V－215 V＝5 V，输电线的电阻为R线＝＝＝0.125 Ω，输电线上消耗的电能为W线＝U线It＝5 V×40 A×3×3 600 s＝2.16×106J.答：灯的实际功率95.5 W，灯泡亮度将变暗；输电线的电流40 A，电阻0.125 Ω，消耗的电能2.16×106J.【解析】(1)已知灯泡的额定电压和额定功率，根据R＝求出灯泡的电阻，再根据P＝求出灯泡的实际功率，根据灯泡的亮暗取决于灯泡的实际功率分析灯泡亮度的变化．(2)根据I＝求出通过输电线的电流，根据串联电路电压特点求出输电线分得的电压，再根据欧姆定律求出输电线的电阻，最后根据W＝UIt求出在3 h内输电线上消耗的电能．19.【答案】【解析】开关接在火线上，两只“220 V15 W”节能灯在家庭电路中应并联才能正常工作，又因为开关同时控制两灯，所以开关在干路上，即灯泡并联后再与开关串联，灯泡的另一端接在零线上．。

2020春人教物理九下第19章生活用电练习含答案

2020春人教物理九下第19章生活用电练习含答案*人教物理第十九章-生活用电*1、如图所示,关于家用插座的说法中,正确的是()A.开关串联在干路中,指示灯与各组插孔并联在电路中B.开关、指示灯和各组插孔并联在电路中C.开关、指示灯和各组插孔串联在电路中D.各组插孔串联在一起与指示灯并联在电路中2、有下列一些现象：（1）灯座中的两个线头相碰；（2）开关中的两个线头相碰；（3）电路中私自接入大功率的电炉；（4）用户电源引线的绝缘皮破损。

其中可能引起保险丝熔断的是（）A．只有（1）（2） B．只有（2）（3）C．只有（1）（3）D．（1）（2）（3）（4）3、关于如图所示安全用电的描述,不符合用电原则、需要改正的是()4、如图所示的家庭电路中,正常发光的两盏灯突然全部熄灭,经检查保险丝完好,用试电笔分别插入插座的两孔,氖管均发光,造成这一现象的原因可能是()A.插座发生短路了B.进户的火线断了C.进户的零线断了D.某盏电灯的灯丝断了5、某同学买了一盏台灯，将开关断开的台灯的插头插入原先插电磁炉的插座中，家中其他正常工作的用电器全部停止工作，检查保险丝被熔断，发生这一现象最有可能的原因可能是（）A．台灯的电功率过大B．台灯插的插座处原来有短路C．插头处有短路D．台灯的灯座处有短路6、下列说法符合安全用电要求的是（）A．开关接在零线上 B．家用电器的金属外壳接地C．用手将接触电人拉开D．用湿抹布擦工作中的用电器7、如图所示是一条刚装好的家庭电路,在未安装保险丝之前,先把灯泡L0接在装保险盒的两个接线柱上。

当只闭合S1时,L0和L1发光都偏暗;当只闭合S2时,L0正常发光;当只闭合S3时,L0不发光。

则下列判断正确的是(四只灯泡的额定电压均为220 V) ()A.灯泡L1所在支路正常B.灯泡L2所在支路正常C.灯泡L3所在支路正常D.装好保险丝,闭合所有开关后,灯泡都能正常发光8、家庭电路中，闭合开关，灯泡只闪了一下就熄灭了，但另外的用电器仍正常工作，说明电路中（）A．有大功率用电器接入电路B．灯丝断了C．灯被短路了D．保险丝断了9、下列说法符合安全用电常识的是A.可以把用电器的三脚插头改为两脚插头接在两孔插座上使用B.家庭电路中控制灯泡的开关接在火线或零线上都可以C.使用试电笔时笔尖应该接触被测导线，手指按住笔尾金属体D.发现有人触电时应迅速用手把他拉离带电体10、如图1，某同学家中的两盏灯突然全部熄灭了，经检查保险丝并未熔断，用试电笔测室内各处电路时，氖管都发光。

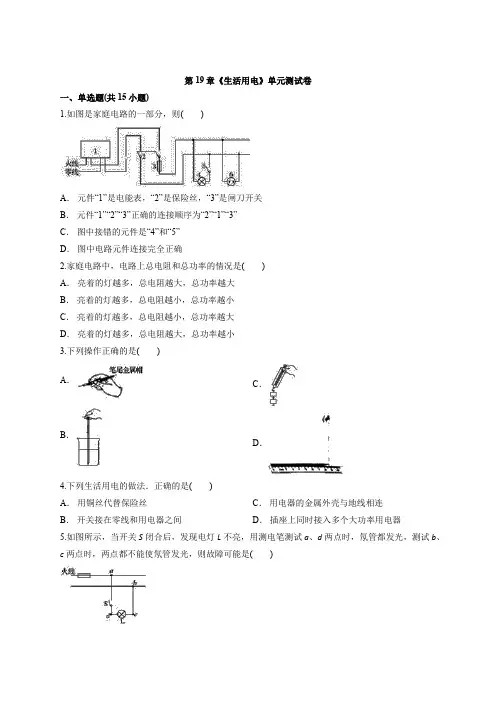

2020年人教版物理九年级全册第19章《生活用电》单元测试卷

第19章《生活用电》单元测试卷一、单选题(共15小题)1.如图是家庭电路的一部分，则()A．元件“1”是电能表，“2”是保险丝，“3”是闸刀开关B．元件“1”“2”“3”正确的连接顺序为“2”“1”“3”C．图中接错的元件是“4”和“5”D．图中电路元件连接完全正确2.家庭电路中，电路上总电阻和总功率的情况是()A．亮着的灯越多，总电阻越大，总功率越大B．亮着的灯越多，总电阻越小，总功率越小C．亮着的灯越多，总电阻越小，总功率越大D．亮着的灯越多，总电阻越大，总功率越小3.下列操作正确的是()A．B．C．D．4.下列生活用电的做法．正确的是()A．用铜丝代替保险丝B．开关接在零线和用电器之间C．用电器的金属外壳与地线相连D．插座上同时接入多个大功率用电器5.如图所示，当开关S闭合后，发现电灯L不亮，用测电笔测试a、d两点时，氖管都发光，测试b、c两点时，两点都不能使氖管发光，则故障可能是()A．火线与零线短路B．a、d之间某处断路C．电灯的灯丝断了D．b、c之间某处断路6.安装闸刀开关时，正确的安装法是使电源线的进户线都接在()A．静触头上，动触头要在下边B．动触头上，静触头要在下边C．动触头在左端，静触头在右端D．动触头在右端，静触头在左端7.高压输电铁塔最上面的两条导线的作用是()A．输电B．接收信息C．防雷D．美观8.对家庭电路的安装过程，下列要求正确的是()A．按照进户线→电能表→总开关→熔断器→用电器顺序安装B．控制各灯具的开关都应装在零线上C．所有家用电器和插座都要串联，并且用电器与控制它的开关也要串联D．三孔插座有时不需要接地9.下列符合家庭电路用电安全原则的是()A．B．C．D．10.在家庭电路中若发生以下三种情况：①灯座里的两个线头相碰①开关里的两线头相碰①两孔插座中的两线头相碰，其中会引起电路中熔丝熔断的是()A． ①①B． ①①C． ①①D． ①①①11.家庭电路中的短路是指()A．线路很短的电路B．所有用电器都断开的电路C．某一个用电器的开关碰线的电路D．某一个插座直接被导线接通的电路12.关于照明电路各组成部分的作用，下列说法中正确的是() A．电能表的作用是测量用户消耗的电功率B．保险盒的作用是保护人身的安全C．闸刀开关的作用是保护检修电路人员的安全D．电灯的作用是电能转化为内能13.家庭电路中电压是________，一节干电池电压()A． 110 V 3 V B． 110 V 2 V C． 220 V 4.2 V D． 220 V 1.5 V14.家庭电路中熔丝熔断的原因，不可能的是()A．开关短路了B．电路中使用了较大功率的用电器C．插座中两条线相碰了D．灯头的两接线相碰了15.人发生触电事故的原因是()A．人体能导电B．人体带电太多了C．通过人体的电流超过了一定限度D．人体接触了用电器二、填空题(共3小题)16.用电器的安装要求(1)开关接在________线上．(2)螺口灯泡的螺旋一定接在________线上．(3)三孔插座：________(4)家用电器的金属外壳一定要________．17.如图是安装了漏电保护器的家庭电路．当漏电保护器检测到通过图中________(选填“A、B”或“A、C”)两处的电流不相等(即发生漏电)时，会迅速切断电路，从而起到保护作用．当家电维修人员在图中C处不慎触电时，漏电保护器________(填“会”或“不会”)切断电路．若人体电阻为10 kΩ，触电时通过人体的电流为____mA.18.家庭照明电路电压为________ V，电灯与电视机、洗衣机等家用电器之间是________联方式；白炽灯发光时温度高，此时钨丝的电阻比不发光时的电阻________．(选填“大”、“相等”或“小”)三、实验题(共1小题)19.认识短路的危害设计实验目的：认识短路的危害器材：低压电源(直流6 V)、开关、额定电流为1 A的保险丝、额定电压为6 V的灯泡、导线、电流表(演示电流表，0～5 A档)进行实验(1)在图中，CD间接上一段保险丝，AB间接入电流表，其它部分按图所示连接好电路．(2)当开关闭合时，灯泡________(填“发光”或“不发光”)，电流表________(填“有”或“无”)示数．(3)断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到________A．电流表的指针迅速摆动较大的幅度，保险丝也随即熔断B．电流表的指针无示数，保险丝不会熔断C．电流表读数稳定不变，灯泡正常发光D．电流表读数稳定不变，灯泡不亮分析论证B、D间接入铜丝时，灯泡被短路．根据欧姆定律知道，闭合开关的瞬间，线路中的电流________，通过保险丝和导线的电流________，但是保险丝的电阻比导线大很多，在电流相同时，导体的电功率跟电阻成________比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的________效应．四、计算题(共2小题)20.在用电高峰时，我们会发现家庭电路中的白炽灯比正常发光时要暗一些，同学们在学习了电学知识后对这一现象进行了调查研究．如图供电电源的电压始终是220 V，当用户的总功率是8.6 KW时，用户实际得到的电压是215 V．试求：(1)此时，标有“220 V 100 W”的白炽灯的实际电功率是多少？分析灯泡的亮度将如何变化？(2)当用户的总功率是8.6 KW时，通过输电线的电流是多少？输电线的电阻是多少？在3 h内输电线上消耗的电能是多少？(忽略温度对灯丝电阻的影响)21.炎炎夏日即将来临，明明家新购置了一台1 kW的空调．已知他家原有用电器的总功率是1 020 W，电能表上标有“220 V 10 A”的字样．请你通过计算说明：(1)使用这台空调时，通过它的电流是多少？(2)从安全用电的角度考虑，明明家的电路是否允许安装这样一台空调？答案解析1.【答案】C【解析】根据下列知识判断：(1)家庭电路的连接是进户线、电能表、总开关、保险丝和用电器，顺序不能颠倒．(2)两孔插座的接法：左孔接零线，右孔接火线．(3)灯泡的接法：开关与灯泡串联，并且开关应该接在火线上．A、元件“1”是电能表，“2”是闸刀开关，“3”是保险丝，故A错；B、元件“1”“2”“3”的正确连接顺序为“1”“2”“3”，故B错；C、开关应接在火线和电灯之间，插座应该左零右火，故C正确；D、C正确，有接错的，故D错．2.【答案】C【解析】家庭电路中各盏照明灯是并联的，亮着的灯越多，并联的支路越多，总电阻越小；反之，亮着的灯越少，并联的支路越少，总电阻越大；因为家庭电路的电压等于各用电器的额定电压，所以各用电器的实际功率等于额定功率，又因为电路中的总功率等于各用电器的实际功率之和，亮着的灯越多，电路消耗的总功率越大；反之亮着的灯越少，电路消耗的总功率越小．3.【答案】D【解析】A、使用试电笔时，手必须接触笔尾的金属体，图中没有接触，故A错误；B、温度计在测量液体的温度时，玻璃泡不能接触容器底，故B错误；C、弹簧测力计在测量物体重力时，测力计必须要在竖直方向上，故C错误；D、用刻度尺测量物体的长度时，读数时视线要与刻度尺的刻度垂直，故D正确．.4.【答案】C【解析】A、用铜丝代替保险丝，由于铜的熔点高，当电路中电流过大时，铜丝不能自动熔断，起不到保险作用，故A错误；B、如果开关接在零线和用电器之间，火线直接接在用电器上时，虽然断开开关，但是火线和用电器相连，触及用电器的金属部分会发生触电事故，所以开关要接在火线和用电器之间，故B错误；C、家用电器的金属外壳要接地，这样可防止金属外壳漏电时发生触电事故，故C正确；D、插座上同时接入多个大功率用电器，使用电器总功率过大，会使电路中电流过大，引起保险丝的熔断，故D错误．5.【答案】C【解析】如图，闭合开关后，发现电灯L不亮用测电笔测试时，发现在a、d两处时，氖管都发光，说明a、d都与火线连通；测b、c两点时，氛管都不发光，说明b、c处不与火线连通，则故障可能是c、d之间发生了断路，故选项C符合题意．6.【答案】A【解析】静触头和动触头一般是上下位置安装，上面安装静触头，接进户线，下边安装动触头，接室内线，可以防止闸刀开关自动闭合电路．7.【答案】C【解析】高压输电铁塔最上面的两条导线是避雷线，防止雷直接击到输电线上，这两条线一般与铁塔相连，将电流引入大地．8.【答案】A【解析】A、根据家庭电路的组成可知，家庭电路的连接要按照进户线→电能表→总开关一熔断器一用电器的安装顺序，故A正确；B、为了安全，控制用电器的开关都应该连接在火线和用电器之间，故B错误；C、插座也是接用电器的，家庭电路各用电器间互不干扰，所以用电器和各插座之间应该是并联，用电器和它的开关应该是串联，故C错误；D、三孔插座的接法：左零右火中接地，三孔插座的接地线要保证良好接地，以防外壳带电，危及人身安全．故D错误．9.【答案】C【解析】首先辨别上面三根线地线、火线、零线．(1)灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故．既能控制灯泡，又能更安全．(2)三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．A图开关接在零线上了，错误；B图开关接在火线上了，但三孔插座的接法错误；C图灯泡和三孔插座的接法正确；D图开关接在零线上了，三孔插座的接法错误．10.【答案】B【解析】①灯座里的两个线头相碰，火线和零线直接接触，造成短路，电路电流过大，会引起保险丝熔断；①开关里两线头相碰，开关闭合，电路接通，用电器正常工作，不会引起保险丝熔断．①两孔插座中的两线头相碰，火线和零线直接接触，造成短路，电路电流过大，会引起保险丝熔断．11.【答案】D【解析】A、线路很短的电路不是短路，故错误；B、所有用电器都断开的电路是开路，故错误；C、某一个用电器的开关碰线的电路，即此时开关失去了控制作用，但没有发生短路；故错误；D、某一个插座直接被导线接通的电路，其火线和零线直接连在一起，该现象称为短路，故正确；12.【答案】C【解析】A、电能表是来测量家庭电路消耗电能的仪表；故A错误；B、保险丝是防止电流过大烧毁电源或导线，起保护电路的作用，故B错误；C、闸刀开关是来控制电路的通与断，可以保护检修电路人员的安全，故C正确；D、电灯工作时，将电能转化为了光能和内能，故D错误．13.【答案】D【解析】我国照明电路的电压是220 V，一节干电池的电压是1.5 V.14.【答案】A【解析】根据欧姆定律可知，家庭电路电压为220 V一定，电阻越小，电流越大，所以短路是电流过大的原因．根据I＝可知，家庭电路电压为220 V一定，总功率越大，总电流越大，所以总功率过大是电流过大的原因．A、开关短路会造成用电器始终工作，不会造成电流过大，符合题意；B、电路中使用了较大功率的用电器会造成电流过大，是熔丝熔断的原因之一，不符合题意；C、插座中两条线相碰了会形成短路，会造成电流过大，是熔丝熔断的原因之一，不符合题意；D、灯头的两接线相碰了会形成短路，会造成电流过大，是熔丝熔断的原因之一，不符合题意．15.【答案】C【解析】通常情况下，不高于36 V的电压对人是安全的，称为安全电压．当加在人体上的电压大到一定数值时，就可能发生触电事故．16.【答案】火零左零右火上接地接地线【解析】(1)开关接在火线上．(2)螺口灯泡的螺旋一定接在零线上．(3)三孔插座：左零右火上接地(4)家用电器的金属外壳一定要接地线．17.【答案】A、B会22【解析】(1)判断漏电保护器会不会切断电路，就是分析A、B两处的电流是否相等，如果相等就不会切断电路，如果不相等就会切断电路；当家电维修人员在图中C处不慎触电时，电流就会从C处通过人体流向大地，导致通过B处的电流比A处的小，因此漏电保护器会切断电路．(2)家庭电路的电压U＝220 V，人体电阻R＝10 kΩ＝104Ω，因此通过人体的电流：I＝＝＝0.022 A＝22 mA.18.【答案】220并大【解析】家庭照明电路电压为220 V，电灯与电视机、洗衣机等家用电器之间是并联方式；白炽灯发光时温度高，此时钨丝的电阻比不发光时的电阻大．19.【答案】(2)发光有(3)A很大相同正热【解析】解：进行实验(2)当开关闭合时，由图可知，这是一个正常连接的电路，灯泡与保险丝串联，所以灯泡发光，电流表有示数．(3)断开开关，在B、D间接一根粗铜丝，此时灯泡被短路，电流通过保险丝后，直接经电流表回到电源负极，所以当闭合开关的瞬间，将会观察到电流表的指针迅速摆动较大的幅度，保险丝也随即熔断，灯泡不发光．故只有A符合题意；分析论证当B、D间接入铜丝时，灯泡被短路．根据欧姆定律I＝可知，闭合开关的瞬间，线路中的电流很大，通过保险丝和导线的电流相同，但是保险丝的电阻比导线大很多，由公式P＝I2R可知，在电流相同时，导体的电功率跟电阻成正比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的热效应．故答案为：20.【答案】解：(1)灯泡的电阻为R＝＝＝484 Ω，灯泡的实际功率为P实＝＝＝95.5 W，因为P实＜P额所以灯泡亮度将变暗．(2)通过输电线的电流为I＝＝＝40 A，由于输电线与用户是串联，所以电流相等，输电线两端的电压为U线＝220 V－215 V＝5 V，输电线的电阻为R线＝＝＝0.125 Ω，输电线上消耗的电能为W线＝U线It＝5 V×40 A×3×3 600 s＝2.16×106J.答：灯的实际功率95.5 W，灯泡亮度将变暗；输电线的电流40 A，电阻0.125 Ω，消耗的电能2.16×106J.【解析】(1)已知灯泡的额定电压和额定功率，根据R＝求出灯泡的电阻，再根据P＝求出灯泡的实际功率，根据灯泡的亮暗取决于灯泡的实际功率分析灯泡亮度的变化．(2)根据I＝求出通过输电线的电流，根据串联电路电压特点求出输电线分得的电压，再根据欧姆定律求出输电线的电阻，最后根据W＝UIt求出在3 h内输电线上消耗的电能．21.【答案】解：(1)由P＝UI可得，使用这台空调时通过的电流：I1＝＝≈4.55 A；(2)电能表允许家用电器同时工作的最大功率P＝UI＝220 V×10 A＝2 200 W，因P＞P1＋P2＝1×103W＋1 020 W＝2 020 W，所有，明明家的电路允许安装这样一台空调．答：(1)使用这台空调时，通过它的电流是4.55 A；(2)从安全用电的角度考虑，明明家的电路允许安装这样一台空调．【解析】(1)根据P＝UI求出空调使用时通过的电流；(2)由电能表的参数可知正常工作电压和允许通过的最大电流，根据P＝UI求出允许家用电器同时工作的最大功率，然后与所有家用电器的总功率相比较，然后得出答案．。

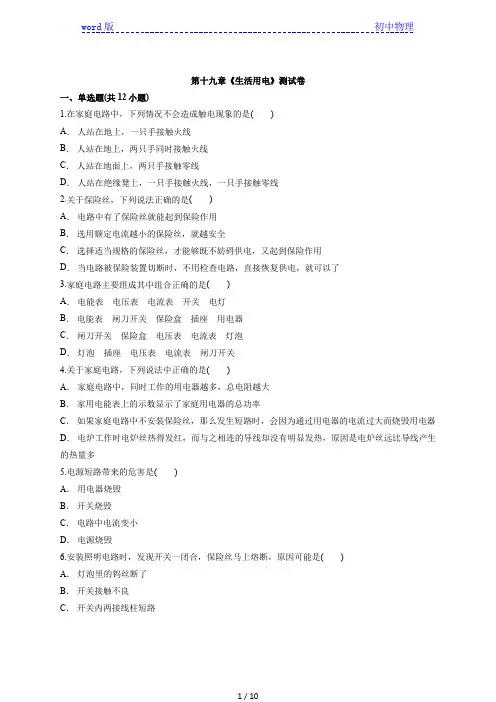

2020级人教版初中九年级全一册物理第十九章《生活用电》测试卷
