BPS远程调用方法
BPS远程服务调用和流程图调用
1、远程服务调用，过程如下
1.1、启动本地governor->配置->服务注册，做如下配置
1.2、启动远程governor->配置->HTTP安全控制，去掉安全控制
1.3、在开发环境的studio中，选择服务构建，增加配置，如下
2、远程调用流程图：
在应用的\WEB-INF\classes下增加uddi-address.xml，用于调用流程服务器的应用，内容如下：
重启服务即可。
德力西电气 DDSU6606vbn单相电子式电能表(远程) 使用说明书
DDSU6606vbn
单相电子式电能表(导轨)(远程)
使用说明书
2024E288-33
符合标准：GB/T 17215.321-2021
安装、使用产品前，请仔细阅读
使用说明书并妥善保管、备用
1 概述
DDSU6606vbn型单相电子式电能表(导轨)（以下简称"仪表"），可测量电压为220V、频率
为50Hz电网中的单相交流有功电能。本仪表采用国际先进的超低功耗大规模集成电路和应用
数字采样处理技术及SMT工艺制造，整机设计采用了多种抗干扰技术，具有较高的准确度、可
靠性和稳定性。
本仪表具有电能计量、电参数测量、拉合闸、显示和RS485通信等功能，便于用户远程抄
表和远程控制拉合闸；其设计符合GB/T 17215.321-2021《电测量设备(交流) 特殊要求 第21
部分:静止式有功电能表(A级、B级、C级、D级和E级)》,其RS485通信符合DL/T 645-2007《多
功能电能表通信协议》的要求并兼容MODBUS通讯协议。
2 设计原理
本仪表由电源部分、电流采样、电压采样、MCU芯片、液晶显示、继电器控制、RS485通
信等电路组成；用户消耗的电能通过锰铜分流器进行电流采样、电阻分压进行电压采样，输
入到MCU中的电能计量部分，准确获得电网运行的电能数据、电流、电压、功率数据；MCU采
集到相关数据后，通过累计和运算，得到使用电量和相关数据存入储存器部分，并通过 RS485
通信讯实现组网，向远程服务器提供信息数据和数据交换。原理框图如图1所示。
RS485通信MCU芯片
火线
零线220V用户负载电源部分电压采样电流采样脉冲输出继电器控制液晶显示
图1 电能表原理框图
3 主要技术参数
3.1 电能表规格如表1所示。
表1 电能表规格
型号及名称 标称电压 电流 准确度等级 标称频率
DDSU6606vbn型单相
电子式电能表(导轨) 220V 0.25-0.5(60)A/5(60)A B级(1级) 50Hz

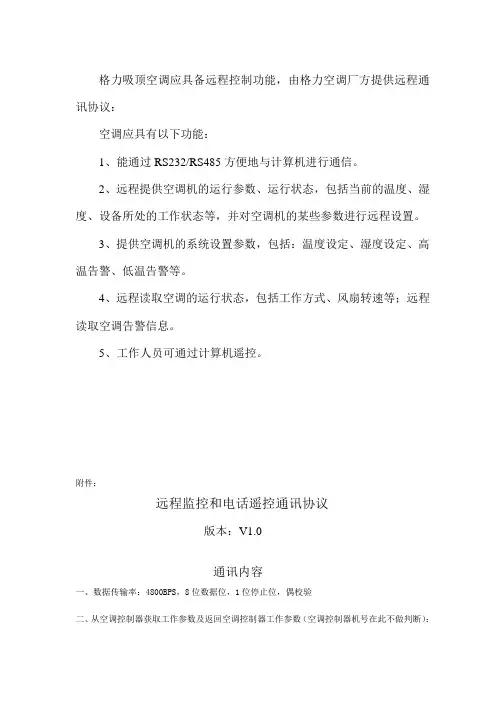

格力空调厂方提供远程通讯协议解读
格力吸顶空调应具备远程控制功能，由格力空调厂方提供远程通讯协议：
空调应具有以下功能：
1、能通过RS232/RS485方便地与计算机进行通信。
2、远程提供空调机的运行参数、运行状态，包括当前的温度、湿度、设备所处的工作状态等，并对空调机的某些参数进行远程设置。
3、提供空调机的系统设置参数，包括：温度设定、湿度设定、高温告警、低温告警等。
4、远程读取空调的运行状态，包括工作方式、风扇转速等；远程读取空调告警信息。
5、工作人员可通过计算机遥控。
附件：
远程监控和电话遥控通讯协议
版本：V1.0
通讯内容
一、数据传输率：4800BPS，8位数据位，1位停止位，偶校验
二、从空调控制器获取工作参数及返回空调控制器工作参数（空调控制器机号在此不做判断）：
一．）当空调控制器接收到如下数据时，表明从空调控制器获取工作参数而空调控制器不接收：(与上位机无关)
1、起始码（1 byte） （06H）
2、下位机固定地址(4bytes) (30H 30H 30H 30H)
3、遥控编码(8 bytes) (ASC码)
4、校验码 (2 bytes) (ASC码)
5、结束码(1 byte) （0DH）
二．）空调控制器返回工作参数：见 四、此时不判断机号
三、空调控制器按传来的工作参数执行：
一．）当空调控制器接收到如下数据时，表明空调控制器不判断机号（主、从方式）按传来的工作参数执行：
1、起始码（1 byte） (05H)
2、下位机固定地址(4bytes) (30H 30H 30H 30H)
3、遥控编码(8 bytes) (ASC码)
4、校验码 (2 bytes) (ASC码)
5、结束码(1 byte) （0DH）
二．）当空调控制器接收到如下数据时，表明空调控制器判断机号，且按传来的工作参数执行：
EPSON cclink通讯
MasterDeviceCC-LinkNetworkMotorDriverfromCompanyAMotorDriverfromCompanyBfrIntelligentI/OomCompanyCIntelligentI/OfromCompanyDPhotoSensorfromCompanyEHMIDevicefromCompanyFAnalogDevicefromCompanyG主设备CC-Link网络A公司的电机驱动器1.简介1.5CC-Link1.5.1CC-Link概述CC-Link是在控制设备（PLC、计算机、传感器、执行器等）之间提供简单互连的现场总线网络。CC-Link是开发的开放式通信标准，用以连接各种现场设备（传感器、执行器、机器人控制器等）。由于该开放式通信标准，CC-Link的用户可利用世界各地开发的各种设备轻松构建多供应商系统。B公司的C公司的电机驱动器智能I/OE公司的光传感器G公司的模拟设备D公司的F公司的智能I/OHMI设备1.5.2CC-Link的特点减少配线与并行配线相比，CC-Link采用了三层屏蔽的双绞线电缆，大幅减少了必要电线的数量、配线时间和成本。可拆卸通信连接器可实现设备（节点）间的简单配线和轻松的网络分离或重建。快速通信通信速度为156kbps至10Mbps。10Mbps的速度是仅次于PROFIBUS-DP的最快现场网络。传输控制通信网络包括主站和从站。通常，PLC会作为主站。最多64个从站可连接至主站。从站包括远程设备站（处理位数据和字数据）、远程I/O站（处理位数据）等。主站存储网络中从站的类型和地址等信息并控制整个网络。开放式标准（多供应商）由于是开放式通信标准，因此许多制造商的各种设备均可使用。标准化通信连接器帮助您轻松实现网络重建。由于在出现故障时可使用不同制造商的设备，从而可减少现场（如工厂）存放的维护零件。因为是全球标准PROFIBUSDP，所以在世界各地均可购得类似产品。RC700/RC90选件现场总线I/ORev.392.安装
RTU通讯协议
RTU通讯协议
协议名称：RTU通讯协议
一、引言
RTU通讯协议是为了实现远程终端单元（Remote Terminal Unit，简称RTU）与主站之间的数据通信而制定的协议。本协议旨在确保数据的准确传输和通信的可靠性，为相关设备的运行和管理提供技术支持。
二、定义
1. RTU：指远程终端单元，是一种用于实时数据采集、监控和控制的设备，通常安装在远离主站的现场。
2. 主站：指控制中心或监控中心，负责与RTU进行通信、数据采集和控制操作。
3. 数据帧：指RTU与主站之间传输的数据单元，包含数据标识、数据内容和校验等信息。
三、通信协议
1. 物理层
1.1 通信介质：采用RS-485标准，支持半双工通信。
1.2 通信速率：支持多种通信速率，包括1200bps、2400bps、4800bps、9600bps、19200bps等。
1.3 通信距离：支持最大通信距离为1200米。
2. 数据链路层 2.1 帧结构：数据帧由起始标志、地址域、控制域、信息域、校验域和结束标志组成。
2.2 起始标志：使用固定的字符0x7E表示数据帧的开始。
2.3 地址域：包含RTU的地址信息，用于区分不同的RTU设备。
2.4 控制域：用于控制数据的传输方式，包括传输方向、传输类型等。
2.5 信息域：携带实际的数据内容，长度可变。
2.6 校验域：用于校验数据的完整性和正确性，采用CRC校验算法。
2.7 结束标志：使用固定的字符0x7E表示数据帧的结束。
3. 应用层
3.1 功能码：定义了一组操作指令，用于实现数据采集、监控和控制等功能。
3.2 数据格式：支持多种数据格式，包括整型、浮点型、布尔型等。
3.3 数据标识：用于标识不同类型的数据，便于主站进行数据解析和处理。
四、通信流程
1. RTU初始化：RTU设备上电后进行初始化操作，包括设置通信参数、建立通信连接等。
2. 主站请求：主站向RTU发送请求帧，包含操作指令和相关参数。
waveBPS——物理层串行模拟数据分析工具
waveBPS——物理层串行模拟数据分析工具
更多详情 请点击
waveBPS是用于FlexRay, CAN , UART (J1708, K-Line, SCI, GM CGI), J1850, SPI, I2C或LIN总线的便携式物理层串行模拟数据分析工具。
waveBPS介绍在具体的工作中,某些工程师可能需要了解物理层信号的运行情况，但一般的CAN，LIN或FlexRay等上层软件分析工具都不能提供足够的关于物理层运行状态的信息。
基于此种情况，英特佩斯推出了产品WaveBPS,一种用于采集和分析FlexRay, CAN
UART(J1708,K-Line, SCI, GM CGI), J1850, SPI, I2C或LIN总线物理层波形的高级分析工具。除了一般的监控功能外，WaveBPS可以快速捕捉偶然的或间歇性的错误，如：跟踪由于突发事件引起的CAN错误帧或检查LIN工具在软件运行时是否存在timing错误。
优点
* 携带方便，接入设备或车载简单
*自动测量功能可以快速发现节点正在发生的总线协 议错误，可以为您节省时间和提高工作效率
*自动测量ECU的物理性能以提高生产效率
*提供观察ECU间报文交互的便捷方式，帮助提高对协 议的认识
*节省检查周期性报文错误的时间
*可以设置微秒级精度的基于脚本的触发模式
*节省搜寻协议物理层数据错误的时间
*可以快速学习协议的实现细节以最大化工作效率
示例
PicoScope 5204带有USB接口， 具备128M记录长度，250MHz带宽，并有先进的触发机制，右图是用waveBPS解码出的FlexRay报文
规格
*TCP/IP 服务器Text API提供Windows客户端和Vehicle Spy Function Blocks之间的远程控制应用
*开放的DLL导入机制允许从任何数据源导入波形
*可以导出整个或部分模拟波形，并以二进制或CSV文件格式保存
卓岚ZLAN7144N2P2P N2N串口网口PLC远程监控网关RS232 485 422使用说明书
ZLAN7144N2P2P/N2N
串口/网口PLC远程
监控网关
RS232/485/422转WIFI/Ethernet
版权©2008上海卓岚信息科技有限公司保留所有权力ZLDUI
2014.12.15.1.0版权©2008上海卓岚信息科技有限公司保留所有权力
版本信息
对该文档有如下的修改：
修改记录
日期版本号文档编号修改内容2014-12-15Rev.1ZLDUI2014.12.15.1发布版本
2018-5-13Rev.2ZLDUI2014.12.15.1修改版本
所有权信息
未经版权所有者同意，不得将本文档的全部或者部分以纸面或者电子文档的形式重新
发布。
本文档只用于辅助读者使用产品，上海卓岚公司不对使用该文档中的信息而引起的损
失或者错误负责。本文档描述的产品和文本正在不断地开发和完善中。上海卓岚信息科技
有限公司有权利在未通知用户的情况下修改本文档。目录
1.概述...............................................................................................................5
2.功能特点.......................................................................................................7
3.技术参数.......................................................................................................9
4.硬件说明.....................................................................................................10
BPS_OA
商务领航办公自动化系统（OA）
1. 您需要OA办公自动化系统 ................................................................................. 2
问题提出................................................................................................................ 2
办公自动化系统的定义........................................................................................ 2
办公自动化系统的目的........................................................................................ 2
办公自动化系统主要功能.................................................................................... 3
2. 商务领航办公自动化（OA） ............................................................................... 3
商务领航OA解决方案完美的整合了企业内部的信息流。 ............................ 4
基于J2EE平台，提供最佳的整合能力与系统扩充能力 ................................. 4
结合经验丰富的顾问服务，让您一开始就掌握正确的方向............................ 5
3. 商务领航办公自动化(OA)产品功能 .................................................................... 5
plc通讯方式有哪几种
plc通讯方式有哪几种
PLC通信的任务就是将地理位置不同的PLC、计算机、各种现场设备等，通过通信介质连接起来，按照规定的通信协议，以某种特定的通信方式高效率地完成数据的传送、交换和处理。
1．数据通信主要有并行通信和串行通信两种方式。
并行通信是以字节或字为单位的数据传输方式，除了8根或16根数据线、一根公共线外，还需要数据通信联络用的控制线。并行通信的传送速度快，但是传输线的根数多，成本高，一般用于近距离的数据传送。并行通信一般用于PLC的内部，如PLC内部元件之间、PLC主机与扩展模块之间或近距离智能模块之间的数据通信。
串行通信是以二进制的位（bit）为单位的数据传输方式，每次只传送一位，除了地线外，在一个数据传输方向上只需要一根数据线，这根线既作为数据线又作为通信联络控制线，数据和联络信号在这根线上按位进行传送。
串行通信需要的信号线少，最少的只需要两三根线，适用于距离较远的场合。计算机和PLC都备有通用的串行通信接口，工业控制中一般使用串行通信。串行通信多用于PLC与计算机之间、多台PLC之间的数据通信。
在串行通信中，传输速率常用比特率（每秒传送的二进制位数）来表示，其单位是比特/秒（bit/s）或bps。传输速率是评价通信速度的重要指标。常用的标准传输速率有300、600、1200、2400、4800、9600和19200bps等。不同的串行通信的传输速率差别极大，有的只有数百bps，有的可达100Mbps。
HINET智能网关有线方式联网对PLC进行远程控制
2．串行通信按信息在设备间的传送方向又分为单工、双工两种方式。
单工通信方式只能沿单一方向发送或接收数据。双工通信方式的信息可沿两个方向传送，每一个站既可以发送数据，也可以接收数据。
双工方式又分为全双工和半双工两种方式。数据的发送和接收分别由两根或两组不同的数据线传送，通信的双方都能在同一时刻接收和发送信息，这种传送方式称为全双工方式；用同一根线或同一组线接收和发送数据，通信的双方在同一时刻只能发送数据或接收数据，这种传送方式称为半双工方式。在PLC通信中常采用半双工和全双工通信。
连接Console口
连接Console口
bdcom 4802路由器上有一个监控口和一个远程辅助监控口。本节介绍这两个监控口的特性和使用方法。
监控口——console口，速率300bps—115200bps，标准rj45插头，无指示灯，奇偶校验可选，有流控。使用专用监控线缆将该端口引至终端（如：实达终端star-510g+），或者接至pc机串行口，并用终端仿真软件（如：windows的超级终端）即可对bdcom 4802路由器进行配置、监控等操作。电缆随主机提供。终端串行口通信参数可设置如下：速率—9600bps、八位数据位、一位停止位、无奇偶校验位、无流控。
1. bdcom 4802路由器console口和电脑连接示意图如下所示：
console口使用的rj-45连接器如下图所示，rj45插头与rj45插座相对应，从左至右编号依次为1到8。
图4-1 rj-45连接器示意图
console口引脚定义如下表：
2. bdcom 4802路由器console端口外接连线示意图。
此电缆用于连接bdcom 4802路由器console端口与外部监控终端设备。其一端为rj45八芯插头；另一端为9孔插头(db9)。rj45头插入bdcom 4802路由器的console口插座，该电缆内部连线示意如下图。这根监控电缆可由我们公司提供，其产品编号为rlc0301。
欧姆龙PLC通过MODEM进行远程通讯的方法
中国工控信息网
