膜材料对膜曝气生物膜反应器性能影响的比较
曾庆楠1，吴云1,2，张宏伟1,2，张楠3
（1天津工业大学环境与化学工程学院，天津 300387；2天津工业大学省部共建分离膜与膜过程国家重点实验室，
天津 300387；3中海油天津化工研究设计院，国家工业水处理工程技术研究中心，天津 300131）
摘要：选择聚偏氟乙烯（PVDF）和聚丙烯（PP）中空纤维曝气膜作为膜曝气生物膜反应器（MABR）的膜组件
材料，比较两种膜材料由于亲疏水性能、表面形态、生物相容性等性质的差别，对MABR挂膜启动速度、生物附
着量、脱氮除碳及膜污染等性能的影响。研究显示，运行末期PVDF和PP膜纤维生物附着量分别为35.62 g·m−2
和30.63 g·m−2。通过场发射扫描电子显微镜观察两种膜表面生物污染情况，PVDF膜纤维表面呈鱼鳞状结构，
有效保护了膜孔不被微生物完全堵塞。在90 d的运行周期内以PVDF为曝气膜材料的MABR获得了90%以上的
COD去除率和78%的TN去除率；而以PP为曝气膜的MABR由于运行后期曝气膜纤维污染严重仅得到了76.5%
的COD去除率和49.1%的TN去除率。因此， PVDF曝气纤维更适于作膜曝气生物膜反应器的曝气膜。
关键词：MABR；PVDF；PP；生物膜；膜污染
DOI：10.11949/j.issn.0438-1157.20151362
中图分类号：X 703.1 文献标志码：A 文章编号：0438—1157（2016）04—1483—07
Effects of membrane materials on performance of membrane aerated
biofilm reactor
ZENG Qingnan1, WU Yun1,2, ZHANG Hongwei1,2, ZHANG Nan3
(1School of Environmental and Chemical Engineering, Tianjin Polytechnic University, Tianjin 300387, China; 2State Key Laboratory of Separation Membranes & Membrane Processes, Tianjin Polytechnic University, Tianjin 300387,
China; 3CNOOC Tianjin Chemical Research & Design Institute, National Industrial Water Treatment Engineering
Technology Research Center, Tianjin 300131, China)
Abstract: Polyvinylidene fluoride (PVDF) and polypropylene (PP) were chosen as membrane materials to
compare the effects of membrane materials on the start-up time, biomass, performance for nitrogen and carbon
removals as well as membrane fouling in membrane aerated biofilm reactor (MABR), resulting from their
different hydrophilic and hydrophobic properties, surface morphology and biocompatibility. The results showed that the biomass on PVDF and PP membrane fibers were 35.62 g·m−2 and 30.63 g·m−2, respectively. The
membrane fouling by microorganism was observed by using scanning electron microscope (SEM). The surface of
PVDF membrane fibers with scaly structure was found, which prevented the pores from being blocked by
microorganism on the surface effectively. MABR equipped PVDF membrane fibers achieved COD removal
efficiency of above 90% and TN removal efficiency of 78% during 90 days operation, while COD and TN
removal efficiencies of MABR occupied with PP membrane fibers were kept 76.5% and 49.1%, respectively,
2015-08-31收到初稿，2015-11-16收到修改稿。 联系人：吴云。第一作者：曾庆楠（1990—），女，硕士研究生。基金项目：国家自然科学基金项目（51108316）；中国博士后科学基金项目（2015M571267）；天津市科技计划项目（14ZCDGSF00128）。 Received date: 2015-08-31. Corresponding author: Prof. WU Yun, wuchloud@163.com Foundation item: supported by the National Natural Science Foundation of China (51108316), the Postdoctoral Science Foundation of China (2015M571267) and the Science and Technology Project of Tianjin (14ZCDGSF00128).
化 工 学 报 第67卷 ·1484·
owing to membrane fouling. It was suggested that PVDF membrane fibers should be more suitable for MABR.
Key words: MABR; PVDF; PP; biofilm; membrane fouling
引 言
氮元素污染的日益加剧，使污水脱氮问题成为
目前水处理领域亟待解决的重要问题。在废水脱氮
中，生物脱氮是最为经济有效的处理技术 [1]。膜曝
气生物膜反应器（MABR）最早是由美国的Yeh等[2]
提出，是将气体分离膜技术与生物膜法污水处理技
术相结合的新型污水处理工艺[3]。其净化原理为当
污水以一定流速流经附着在曝气膜表面的生物膜周
围时，在浓度差驱动和微生物吸附等作用下水中的
污染物进入生物膜内部，被微生物同化或分解成无
机代谢产物，从而达到净化水体的目的。因其独特
的曝气方式和生物膜分层结构，MABR具有氧利用
率高、生物降解能力强[4]的优点，相比于传统生物
膜系统能实现较好的脱氮效果[5]。有学者将MABR
应用于处理工业废水[6]，展现出MABR的可行性和
优越性，之后用其处理挥发性有机物废水[7]，并取
得了良好的效果。因此，MABR已成为近年来污水
处理技术的研究热点，有广泛的应用前景[8]。
MABR的性能受曝气膜材料及组件形式[9]影响
较大，选择合适的膜材料是提高MABR运行效率的
关键因素[10]。根据表面性能与结构不同，目前适于
MABR膜材料主要有疏水性微孔膜、致密膜和复合
膜3种。致密膜气体传质阻力大，气体通量不高[11]，
复合膜生产成本高，制备过程复杂[12]，以上这些因
素限制了致密膜和复合膜的广泛应用，而疏水性微
孔膜具有膜通量高、价格低廉[13]的特点，成为了研
究者的首选。
本研究选择聚偏氟乙烯和聚丙烯中空纤维作
为膜曝气生物膜反应器的膜组件材料，比较两种膜
材料由于亲疏水性能、表面形态、生物相容性等特
性差别对MABR挂膜启动速度、生物附着量、脱氮
除碳及膜污染等性能的影响。
1 实验材料和方法
1.1 MABR装置
本研究实验装置如图1所示，膜曝气生物膜反
应器由有机玻璃制成，有效容积为2.0 L。原水经蠕
动泵进入反应器，出水通过反应器上部的溢流口排
出，反应器设有循环水进口和出口，并通过隔膜泵
控制反应器内水流的循环流速。两个反应器分别内
图1 MABR装置 Fig.1 Schematic diagram of MABR
置相同膜表面积的PVDF和PP材料的膜曝气组件
（下文将两个反应器分别简称为RPVDF和RPP），组
件均为贯通式，空气从组件顶端经气泵加压进入膜
内腔，底端排气，并通过出口调节阀控制水中溶解
氧浓度在0.5 mg·L−1以下。经测定实验所用的
PVDF和PP膜纤维的平均膜表面水滴接触角分别
为74.14°和141.36°。
1.2 进水水质
本实验用水采用人工配水，废水COD为250
mg·L−1，碳氮比为5:1，废水主要包括C6H12O6 （250 mg·L−1）、NH4Cl（50 mg·L−1）、KH2PO4（10 mg·L−1），并投加CaCl2·2H2O（44.1 mg·L−1）、
MgSO4·7H2O（55 mg·L−1）、FeSO4·7H2O（30
mg·L−1）、MnSO4·H2O（20 mg·L−1）、ZnSO4·7H2O
（1 mg·L−1）等微量元素[14]，NaHCO3作为缓冲溶
剂，调节原水pH在7.5左右。
1.3 实验方法
本实验采用循环挂膜法进行挂膜，接种污泥取
自某污水处理厂（A2/O工艺）二沉池回流污泥，按
照A/O脱氮方式驯化。将驯化好的污泥加入到反应
器内（MLSS约为5000 mg·L−1），并补充碳源和部
分营养元素。初期挂膜期间，以小流量进水，且循
环流速不宜过高，之后逐渐加大进水量。经过一段
时间的密闭循环，膜纤维表面附着生物膜，排出反
应器中泥水混合液。
MABR反应器运行为连续进水，温度控制在室
温，水力停留时间（HRT）为12 h。
MBBR工艺介绍和优缺点
MBBR工艺介绍和优缺点
MBBR是移动床生物膜反应器 MBBR工艺原理是通过向反应器中投加一定数量的悬浮载体，提高反应器中的生物量及生物种类，从而提高反应器的处理效率。由于填料密度接近于水，所以在曝气的时候，与水呈完全混合状态，微生物生长的环境为气、液、固三相。载体在水中的碰撞和剪切作用，使空气气泡更加细小，增加了氧气的利用率。另外，每个载体内外均具有不同的生物种类，内部生长一些厌氧菌或兼氧菌，外部为好养菌，这样每个载体都为一个微型反应器，使硝化反应和反硝化反应同时存在，从而提高了处理效果。
MBBR工艺兼具传统流化床和生物接触氧化法两者的优点，是一种新型高效的污水处理方法，依靠曝气池内的曝气和水流的提升作用使载体处于流化状态，进而形成悬浮生长的活性污泥和附着生长的生物膜，这就使得移动床生物膜使用了整个反应器空间，充分发挥附着相和悬浮相生物两者的优越性，使之扬长避短，相互补充。与以往的填料不同的是，悬浮填料能与污水频繁多次接触因而被称为“移动的生物膜”。 MBBR的主要特点是： ①处理负荷高；
②氧化池容积小，降低了基建投资； ③ MBBR工艺中可不需要污泥回流设备，不需反冲洗设备，减少了设备投资，操作简便，降低了污水的运行成本；
④MBBR工艺污泥产率低，降低了污泥处置费用； ⑤ MBBR工艺中不需要填料支架，直接投加，节省了安装时间和费用。
生物流化床（Moving Bed Biofilm Reactor Process简称MBBR法）是生长生物膜的载体层在废水中不断流动的生物接触氧化法。载体是聚乙烯中空圆柱体，长5～7mm，直径10mm，内部有十字支撑，外部有翅片，密度0.95g／cm2，空隙率88％，可供生物膜附着的比表面积约 800 m2／m3，能给微生物提供良好的生长环境；填充率可高达67%，可在好氧操作下以空气搅拌，或在兼/厌氧操作下以机械搅拌，使生物接触材在水中均匀的悬浮流动。这种载体的特殊形状使微生物在有保护的载体内表面生长而去除废水中的 BOD5。
三种MBBR工艺比较
三种MBBR工艺比较
移动床生物膜反应器（moving bed biofilm reactor，简称MBBR）由德国Linde AG股份公司首次提出，通过在普通活性污泥池中投加特定的悬浮填料，提高污水处理容积负荷率和出水指标，强化系统对高盐度、有毒有害化合物的耐受性。
MBBR结合传统的活性污泥法和生物接触氧化法的优点，使固相生物膜和液相的活性污泥发挥各自生物降解优势，实现优势互补，克服了传统的活性污泥生物量不足和接触氧化工艺传质混合效率低的问题，使生化反应效率成倍提高。
MBBR特点：
简单：只是在曝气池投加一定量填料，即可将活性污泥池或厌氧池改装为MBBR
改造费用低：填料投加量10-70%（按有效容积）；
高效：容积负荷可提高2-4倍，占地面积小
能耗低：水头损失小，能耗只比活性污泥略有增加
稳定性高：温度变化和毒性物质对MBBR工艺的影响要远远小于对活性污泥法的影响，当温度变化、污水成分发生变化、或污水毒性增加时，MBBR 耐受力很强。
应用范围：
污水处理厂提标改造
解决氨氮超标问题
污水处理厂扩容改造
高浓度、难降解有机物厌氧处理效率提高
高浓度、难降解有机物好氧预处理
目前，全球已投入运营的MBBR项目约200多个项目，大多采用三种类型的MBBR工艺：
1）一种为Linpor MBBR工艺，是德国Linde公司开发的一种悬浮载体生物膜反应器,其生物膜载体为正方形聚氨酯海绵块，尺寸为10mm×10mm，它们放入曝气池中，由于其相对密度≈1，故在曝气状态下悬浮于水中。其比表面积大，每1m3泡沫小方块的总表面积大1000m2，在其上可附着生长大量的生物膜，其混合液的生物量比普通活性污泥法大几倍，MLSS≥10000mg/L，因此单位体积处理负荷要比普通活性污泥法大。适用于超负荷的污水处理厂的改建和扩建。
Lipor工艺可根据其所能达到的处理功能和对象的不同，以3种不同的方式运行。
交替好氧缺氧生态陶粒混凝土生物膜反应器脱氮性能分析
第１２卷 ２０１３年 第５期 ｌ０月 广州大学学报（自然科学版） Ｊｏｕｒｎａｌ ｏｆ Ｇｕａｎｇｚｈｏｕ Ｕｎｉｖｅｒｓｉｔｙ（Ｎａｔｕｒａｌ Ｓｃｉｅｎｃｅ Ｅｄｉｔｉｏｎ） Ｖｏ１．１２ Ｎｏ．５ ０ｃｔ． ２０ｌ３
文章编号：１６７１—４２２９（２０１３）０５－００６８－０６
交替好氧缺氧生态陶粒混凝土生物膜
反应器脱氮性能分析
石明岩 ，罗 琦 ，郑海良２，刘嘉宇２，张伟成 ，张洁欢。，许
（１．广州Ｉ大学土木丁程学院，广东广州５１０００６；２．广州市深水大通水务有限公司，广东广州Ｉ ５１１４５０）
摘要：以粉煤灰陶粒为粗集料，研制出新型生态陶粒混凝土填料．采用间歇曝气方式，构建了交替好氧缺氧生 态陶粒混凝土生物膜反应器（Ｅｃｏｌｏｇｉｃａｌ Ｃｅｒａｍｓｉｔｅ Ｃｏｎｃｒｅｔｅ Ｂｉｏｆｉｌｍ Ｒｅａｃｔｏｒｓ，简称ＥＣＣＢＲ）．以实际城市污水为进 水，在水温为２５～３Ｏ。Ｃ、进水ｐＨ为７．０～７．５、ＤＯ浓度为２．５～３．０ ｍｇ・Ｌ～、进水ＣＯＤ浓度为１０６～２０５ ｍｇ・ 。、进水氨氮浓度为１２．４—２２．９ ｍｇ・Ｉ 、进水总氮浓度为ｌ９．５～３０．６ ｍｇ・Ｌ 的条件下，对反应器处理城市 污水脱氮性能进行了评价．结果表明，试验条件下ＣＯＤ、氨氮和总氮去除率分别为７８．６％～９１．８％、８３．４％～ ９３．６％和６３．４％～７３．８％，污染物去除主要集中在反应器的前中部；ＳＯＵＲ、生物膜干质量和生物膜厚度呈现沿 廊道递减的规律，平均每块填料下降比率分别为０．８１％、１．３％和１．０５％，单位质量填料的微生物活性则沿廊 道上升，末端较前端增加了５１．５％，表明反应器具备良好的抗冲击负荷能力． 关键词：粉煤灰陶粒；生态混凝土；交替好氧缺氧；城市污水；脱氮；生物膜活性 中图分类号：Ｔｕ ５２８．２ 文献标志码：Ａ
填料是生物膜载体，其性能直接影响微生物
的生长、繁殖、脱落和形态 ．从２０世纪７０年代 初至今，蜂窝状填料、立体波纹填料、软性填料和
生物接触氧化有关资料
生物接触氧化有关资料
温度对启动挂膜的影响：
一、水温在15℃以下挂膜时间延长，且较难成功；水温在15℃以上，在曝气强度较小，水力负荷较小时，挂膜成熟的时间会相对缩短。因此，为了生物接触氧化池能尽快启动运行，宜在水温较高的时间段内进行挂膜，推荐水温应大于15℃，在保证溶解氧充足的情况下，要尽量采用较小的汽水比。为了改善传质条件，加速生物膜的更新，可在挂膜成熟以后逐渐增大曝气强度和汽水比，使生物膜能有一个适应负荷逐渐增加的过程。
二、各种填料对充氧性能影响评价测试：
在装有填料的处理池中，曝气器的充氧效率常会发生较大的变化。一般采用微气泡曝气方式的装置主要是考虑到了当气泡较小时，氧的传递效率及利用率会提高，但其所带来的一个麻烦就是其在曝气时所产生的都是微气泡，对水体搅动不足，从而不利于填料表面生物膜的更新，而且微气泡在上升过程中与填料发生碰撞时常常表现出非但不会破碎，反而倾向于聚合的现象从而降低了氧的利用率。采用大气泡和中气泡曝气方式进行设计的曝气装置，空白试验中在氧的利用率方面常常表现的不及微气泡装置，但这种曝气装置所产生的气泡由于泡径一般比较大，常常会形成对水体的剧烈搅动，由于气泡的表面张力较小，这使得气泡上升过程中在与填料的枝条相碰撞时会不断的被切割破碎，因而在含有填料的构筑物中这种曝气装置的氧利用率常常呈现出相对提高的趋势。 填料类型 氧的总转移系数 氧的转换速率 充氧能力 氧的利用率/% 充氧动力效率
无填料 25.02 0.229 0.0106 10.09 2.387
弹性立体填料 49.18 0.451 0.0208 19.8 4.683
组合填料 31.18 0.286 0.0132 12.57 2.975
塑料球形填料 24.72 0.227 0.0105 10 2.365
半软性填料 35.18 0.322 0.0149 14.19 3.356
SNAD工艺在不同间歇曝气工况下的脱氮性能
SNAD工艺在不同间歇曝气工况下的脱氮性能
郑照明;李军;杨京月;杜佳
【摘 要】探讨了城市污水SNAD生物膜反应器在高溶解氧工况下的脱氮性能.
SBR反应器以城市生活污水为进水,反应器内放置鲍尔环生物膜载体,控制温度为30℃,采用间歇曝气方式,曝气阶段曝气量为500L/h,溶解氧浓度达5mg/L.阶段1控制曝气和非曝气时间都为20min,生物膜的NOB活性较低,反应器具有良好的脱氮性能.反应器的总氮平均去除率和出水总氮浓度平均值分别为89%和11mg/L.阶段2、阶段3和阶段4研究了曝气时间对反应器脱氮性能的影响.曝气时间对生物膜的厌氧氨氧化活性影响较小,对生物膜的NOB活性影响较大.阶段3控制曝气时间为60min,生物膜的NOB活性较低,反应器的总氮平均去除率和出水总氮浓度平均值分别为83%和14mg/L.阶段4控制曝气时间为160min,生物膜的NOB活性较高,反应器的总氮平均去除率降低至50%,出水总氮浓度平均值为35mg/L.%The
simultaneous partial nitrification, anammox and denitrification (SNAD)
process for treating domestic wastewater was investigated under high
dissolved oxygen (DO) concentration. Intermittent aerobic condition was
operated in a sequencing batch reactor (SBR) with the air flow rate of
500L/h at 30℃. The DO concentration was up to 5mg/L. Domestic
wastewater was used as influent and Kaldnes rings were used as biomass

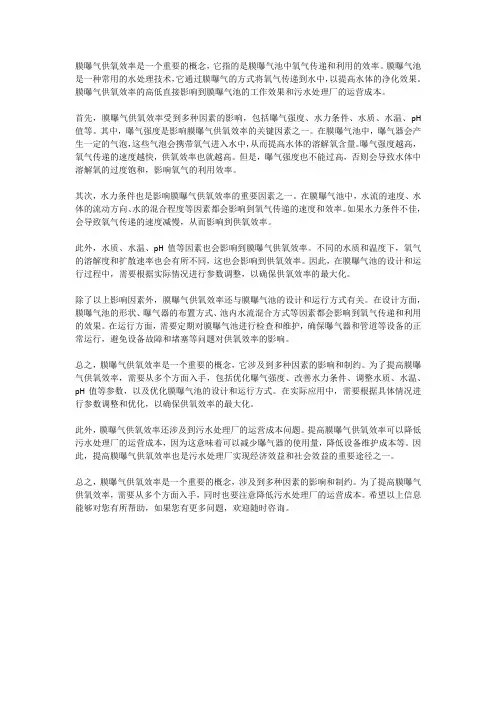

膜曝气供氧效率
