太阳能电池组件中逆变器的工作原理
逆变器的概念 通常，把将交流电能变换成直流电能的过程称为整流，把完成整流功能的电路称为整流电路，把实现整流过程的装置称为整流设备或整流器。与之相对应，把将直流电能变换成交流电能的过程称为逆变，把完成逆变功能的电路称为逆变电路，把实现逆变过程
逆变器的概念
通常，把将交流电能变换成直流电能的过程称为整流，把完成整流功能的电路称为整流电路，把实现整流过程的装置称为整流设备或整流器。与之相对应，把将直流电能变换成交流电能的过程称为逆变，把完成逆变功能的电路称为逆变电路，把实现逆变过程的装置称为逆变设备或逆变器。
现代逆变技术是研究逆变电路理论和应用的一门科学技术。它是建立在工业电子技术、半导体器件技术、现代控制技术、现代电力电子技术、半导体变流技术、脉宽调制(PWM)技术等学科基础之上的一门实用技术。它主要包括半导体功率集成器件及其应用、逆变电路和逆变控制技术3大部分。
逆变器的分类
逆变器的种类很多，可按照不同的方法进行分类。 太阳库专注为您建光伏电站
/
1.按逆变器输出交流电能的频率分，可分为工频逆变器、中频逆器和高频逆变器。工频逆变器的频率为50～60Hz的逆变器;中频逆变器的频率一般为400Hz到十几kHz;高频逆变器的频率一般为十几kHz到MHz。
2.按逆变器输出的相数分，可分为单相逆变器、三相逆变器和多相逆变器。
3.按照逆变器输出电能的去向分，可分为有源逆变器和无源逆变器。凡将逆变器输出的电能向工业电网输送的逆变器，称为有源逆变器;凡将逆变器输出的电能输向某种用电负载的逆变器称为无源逆变器。
4.按逆变器主电路的形式分，可分为单端式逆变器，推挽式逆变器、半桥式逆变器和全桥式逆变器。
5.按逆变器主开关器件的类型分，可分为晶闸管逆变器、晶体管逆变器、场效应逆变器和绝缘栅双极晶体管(IGBT)逆变器等。又可将其归纳为“半控型”逆变器和“全控制”逆变器两大类。前者，不具备自关断能力，元器件在导通后即失去控制作用，故称之为“半控型”普通晶闸管即属于这一类;后者，则具有自关断能力，即无器件的导通和关断均可由控制极加以控制，故称之为“全控型”，电力场效应晶体管和绝缘栅双权晶体管(IGBT)等均属于这一类。 太阳库专注为您建光伏电站
/
6.按直流电源分，可分为电压源型逆变器(VSI)和电流源型逆变器(CSI)。前者，直流电压近于恒定，输出电压为交变方波;后者，直流电流近于恒定，输也电流为交变方波。
7.按逆变器输出电压或电流的波形分，可分为正弦波输出逆变器和非正弦波输出逆变器。
8.按逆变器控制方式分，可分为调频式(PFM)逆变器和调脉宽式(PWM)逆变器。
9.按逆变器开关电路工作方式分，可分为谐振式逆变器，定频硬开关式逆变器和定频软开关式逆变器。
10.按逆变器换流方式分，可分为负载换流式逆变器和自换流式逆变器。
逆变器的基本结构
逆变器的直接功能是将直流电能变换成为交流电能
逆变装置的核心，是逆变开关电路，简称为逆变电路。该电路通过电力电子开关的导通与关断，来完成逆变的功能。电力电子开关器件的通断，需要一定的驱动脉冲，这些脉冲可能通过改变一个电压信号来调节。产生和调节脉冲的电路。通常称为控制电路或控制回路。逆变装置的基本结构，除上述的逆变电路和控制电路外，还有保护电路、输出电路、输入电路、输出电路等，如图2所示。 太阳库专注为您建光伏电站
/
逆变器的工作原理
1.全控型逆变器工作原理：图3所示，为通常使用的单相输出的全桥逆变主电路，图中，交流元件采用IGBT管Q11、Q12、Q13、Q14。并由PWM脉宽调制控制IGBT管的导通或截止。
当逆变器电路接上直流电源后，先由Q11、Q14导通，Q1、Q13截止，则电流由直流电源正极输出，经Q11、L或感、变压器初级线圈图1-2，到Q14回到电源负极。当Q11、Q14截止后，Q12、Q13导通，电流从电源正极经Q13、变压器初级线圈2-1电感到Q12回到电源负极。此时，在变压器初级线圈上，已形成正负交变方波，利用高频PWM控制，两对IGBT管交替重复，在变压器上产生交流电压。由于LC交流滤波器作用，使输出端形成正弦波交流电压。
当Q11、Q14关断时，为了释放储存能量，在IGBT处并联二级管D11、D12，使能量返回到直流电源中去。
2.半控型逆变器工作原理：半控型逆变器采用晶闸管元件。改进型并联逆变器的主电路如图4所示。图中，Th1、Th2为交替工作的晶闸管，设Th1先触发导通，则电流通过变压器流经Th1，同时由于变压器的感应作用，换向电容器C被充电到大的2倍的电源电压。按着Th2被触发导通，因Th2的阳极加反向偏压，Th1截止，返回阻断状态。这样，Th1与Th2换流，然后电容器C又反极性充电。如此交太阳库专注为您建光伏电站
/
替触发晶闸管，电流交替流向变压器的初级，在变压器的次级得到交流电。
在电路中，电感L可以限制换向电容C的放电电流，延长放电时间，保证电路关断时间大于晶闸管的关断时间，而不需容量很大的电容器。D1和D2是2只反馈二极管，可将电感L中的能量释放，将换向剩余的能量送回电源，完成能量的反馈作用。
逆变器的主要技术性能及评价选用
技术性能
表征逆变器性能的基本参数与技术条件内容很多，下面仅就评价时常用的参数做一简要说明。
1.额定输出电压
在规定的输入直流电压允许的波动范围内，它表示逆变器应能输出的额定电压值。对输出额定电压值的稳定准确度一般有如下规定：
(1)在稳态运行时，电压波动范围应有一个限定，例如其偏差不超过额定值的±3%或±5%。
(2)在负载突变(额定负载0%→50%→100%)或有其他干扰因素影响的动态情况下，其输出电压偏差不应超过额定值的±8%或±10%。
2.输出电压的不平衡度 太阳库专注为您建光伏电站
/
在正常工作条件下，逆变器输出的三相电压不平衡度(逆序分量对正序分量之比)应不超过一个规定值，一般以%表示，如5%或8%。
3.输出电压的波形失真度
当逆变器输出电压为正弦度时，应规定允许的最大波形失真度(或谐波含量)。通常以输出电压的总波形失真度表示，其值不应超过5%(单相输出允许10%)。
4.额定输出频率
逆变器输出交流电压的频率应是一个相对稳定的值，通常为工频50Hz。正常工作条件下其偏差应在±1%以内。
5.负载功率因数
表征逆变器带感性负载或容性负载的能力。在正弦波条件下，负载功率因数为0.7～0.9(滞后)，额定值为0.9。
6.额定输出电流(或额定输出容量)
表示在规定的负载功率因数范围内逆变器的额定输出电流。有些逆变器产品给出的是额定输出容量，其单位以VA或kVA表示。逆变器的额定容量是当输出功率因数为1(即纯阻性负载)时，额定输出电压为额定输出电流的乘积。
7.额定输出效率 太阳库专注为您建光伏电站
/
逆变器的效率是在规定的工作条件下，其输出功率对输入功率之比，以%表示。逆变器在额定输出容量下的效率为满负荷效率，在10%额定输出容量的效率为低负荷效率。
8.保护
(1)过电压保护：对于没电压稳定措施的逆变器，应有输出过电压防护措施，以使负截免受输出过电压的损害。
(2)过电流保护：逆变器的过电流保护，应能保证在负载发生短路或电流超过允许值时及时动作，使其免受浪涌电流的损伤。
9.起动特性
表征逆变器带负载起动的能力和动态工作时的性能。逆变器应保证在额定负载下可靠起动。
10.噪声
电力电子设备中的变压器、滤波电感、电磁开关及风扇等部件均会产生噪声。逆变器正常运行时，其噪声应不超过80dB，小型逆变器的噪声应不超过65dB。
逆变器的主要技术性能及评价选用
评价 太阳库专注为您建光伏电站
/
为正确选用光伏发电系统用的逆变器，应对逆变器的技术性能进行评价。根据逆变器对离网型主要光伏发电系统运行特性的影响和光伏发电系统对逆变器性能的要求，评价内容有如下几项：
1.额定输出容量
表征逆变器向负载供电的能力。额定输出容量值高的逆变器可带更多的用电负载。但当逆变器的负载不是纯阻性时，也就是输出功率小于1时，逆变器的负载能力将小于所给出的额定输出容量值。
2.输出电压稳定度
表征逆变器输出电压的稳压能力。多数逆变器产品给出的是输入直流电压在允许波动范围内该逆变器输出电压的偏差%，通常称为电压调整率。高性能的逆变器应同时给出当负载由0%→100%变化时，该逆变器输出电压的偏差%，通常称为负载调整率。性能良好的逆变器的电压调整率应≤±3%，负载调整率应≤±6%。
3.整机效率
表征逆变器自身功率损耗的大小，通常以%表示。容量较大的逆变器还应给出满负荷效率值和低负荷效率值。kW级以下逆变器的效率应为80%～85%，10kW级逆变器的效率应为85%～90%。逆变器效率的高低对光伏发电系统提高有效发电量和降低发电成本有重要影响。
4.保护功能 太阳库专注为您建光伏电站
/
过电压、过电流及短路保护是保证逆变器安全运行的最基本措施。功能完美的正弦波逆变器还具有欠电压保护、缺相保护及温度越限报警等功能。
5.起动性能
逆变器应保证在额定负载下可靠起动。高性能的逆变器可做到连续多次满负荷起动而不损坏功率器件。小型逆变器为了自身安全，有时采用软起动或限流起动。
对于大功率光伏发电系统和联网型光伏发电系统逆变器的波形失真度和噪声水平等技术性能也十分重要。
在选用离网型光伏发电系统用的逆变器时，除依据上述5项基本评价内容外，还应注意以下几点：
(1)应具有足够的额定输出容量和负载能力。逆变器的选用，首先要考虑具有足够的额定容量，以满足最大负荷下设备对电功率的要求。对于以单一设备为负载的逆变器，其额定容量的选取较为简单，当用电设备为纯阻性负载或功率因数大于0.9时，选取逆变器的额定容量为电设备容量的1.1～1.15倍即可。在逆变器以多个设备为负载时，逆变器容量的选取要考虑几个用电设备同时工作的可能性，即“负载同时系数”。
逆变器工作原理
逆变器工作原理
逆变器是一种将直流电转换为交流电的电子装置。它在可再生能源系统（如太阳能和风能系统）以及电力传输和工业应用中起着重要的作用。本文将详细介绍逆变器的工作原理。
一、逆变器的基本原理
逆变器的基本原理是通过改变电流的方向和频率，将直流电转换为交流电。它主要由三个部分组成：整流器、逆变器和滤波器。
1. 整流器：整流器将交流电转换为直流电。在太阳能系统中，太阳能电池板会产生直流电，而在风能系统中，风力发电机会产生交流电。整流器的主要功能是将这些电流转换为直流电，以供逆变器使用。
2. 逆变器：逆变器是逆变器系统的核心部分。它将直流电转换为交流电。逆变器通过使用开关器件（如晶体管或场效应晶体管）来控制电流的流动方向和频率。通过逆变器，我们可以将直流电转换为所需的交流电，以满足各种电器设备的需求。
3. 滤波器：滤波器用于平滑输出的交流电信号。由于逆变器输出的交流电信号可能存在一些噪声和谐波，滤波器可以去除这些干扰，使输出的交流电信号更加纯净和稳定。
二、逆变器的工作过程
逆变器的工作过程可以分为以下几个步骤：
1. 输入直流电：逆变器的输入是直流电，通常来自太阳能电池板或风力发电机。这些直流电经过整流器后，进入逆变器。 2. 逆变器控制：逆变器通过控制开关器件的开关状态来实现对电流方向和频率的控制。逆变器内部的控制电路会根据输入的直流电信号和输出交流电的需求来调整开关器件的工作状态。
3. 逆变器输出：逆变器将经过控制后的直流电转换为所需的交流电输出。输出的交流电信号通常具有可调节的频率和电压，以适应不同的应用需求。
4. 滤波器处理：逆变器输出的交流电信号可能存在一些噪声和谐波。为了使输出的交流电信号更加纯净和稳定，逆变器通常会使用滤波器进行处理。滤波器可以去除这些干扰，使输出的交流电信号质量更高。
5. 输出交流电供电：经过整流、逆变和滤波处理后，逆变器输出的交流电信号可以供给各种电器设备使用，如家庭电器、工业设备等。
光伏发电系统中逆变器方案的设计
光伏发电系统中逆变器方案的设计
随着可再生能源的不断发展和应用，光伏发电系统已成为一种重要的清洁能源发电方式。而光伏发电系统中的逆变器作为转换直流电能为交流电能的关键设备，在系统设计中起着至关重要的作用。本文将从光伏发电系统逆变器的基本原理、设计要求和技术方案等几个方面展开，探讨光伏发电系统中逆变器方案的设计。
一、光伏发电系统逆变器的基本原理
光伏发电系统中的太阳能电池板将太阳能转换成直流电能，而交流电力系统则需求交流电能，因此就须要借助逆变器将光伏发电的直流电能转化为电能输出。逆变器的作用是通过改变电压、频率和相位，将直流电转换为交流电。逆变器的工作原理主要包括开关元件的控制和功率电子器件的转换过程。
二、光伏发电系统逆变器的设计要求
1.效率高：光伏发电系统逆变器的效率对系统的发电量和经济性影响较大，因此要求逆变器的效率尽可能高。
2.稳定性好：光伏发电系统在日常运行中会受到日照、温度等环境因素的影响，因此逆变器需要具有良好的稳定性，能够适应不同的工作环境。
3.可靠性高：作为光伏发电系统的核心部件之一，逆变器的可靠性对系统的发电效率和稳定性至关重要。
4.通信便捷：逆变器需要实时监测光伏发电系统的工作状态、数据参数等信息，并与其他设备进行通信，以实现对系统的有效监控和管理。
三、光伏发电系统中逆变器的技术方案
1. 多级逆变器技术方案：
多级逆变器是一种将直流电能分阶段进行逆变的技术方案，能够有效降低开关器件的损耗，提高系统的整体效率。在光伏发电系统中采用多级逆变器技术方案，可以有效提高系统的功率密度和可靠性，从而实现更好的发电效果。
2. 智能控制技术方案：
智能控制技术方案是指通过先进的控制算法和通信技术，实现对逆变器的精准控制和实时监测。通过智能控制技术，可以对光伏发电系统的运行状态进行精准调节，提高系统的稳定性和效率。
光伏逆变器h6桥电路原理
光伏逆变器h6桥电路原理
光伏逆变器H6桥电路原理
光伏逆变器是将太阳能光伏电池发出的直流电转换为交流电的设备。而H6桥电路是一种常见的逆变器电路拓扑结构。本文将介绍光伏逆变器H6桥电路的原理和工作方式。
H6桥电路是一种全桥拓扑结构，由4个开关管和2个电容器组成。其中开关管由M1、M2、M3和M4表示，电容器由C1和C2表示。该电路通过不同的开关组合实现将直流电转换为交流电的功能。
光伏逆变器的工作原理是将光伏电池发出的直流电转换为交流电，以满足家庭或工业用电需求。在光伏逆变器中，光伏电池将太阳能转化为直流电，然后通过H6桥电路将直流电转换为交流电。
在工作过程中，开关管M1和M4同时导通，M2和M3同时关断，此时电流从电池的正极通过开关管M1进入电容器C1，然后再通过开关管M4回到电池的负极，形成一个闭合的回路。在这个过程中，电容器C1充电，电流方向与电池的正负极相同。
当电容器C1充电至一定电压后，开关管M1和M4同时关断，M2和M3同时导通，此时电流从电池的负极通过开关管M3进入电容器C1，然后再通过开关管M2回到电池的正极，形成另一个闭合的回路。在这个过程中，电容器C1放电，电流方向与电池的正负极相反。
通过不断地切换开关管的导通状态，电容器C1的充放电过程不断重复，从而实现了将直流电转换为交流电的功能。交流电的频率由开关管的切换频率决定，通常为50Hz或60Hz，以满足电网的标准频率要求。
H6桥电路的优点是输出电压稳定，输出波形纯净，能够满足各种电器设备的供电需求。此外，H6桥电路还具有较高的转换效率和较小的谐波失真。
光伏逆变器H6桥电路是一种常见的逆变器电路拓扑结构，通过不同的开关组合将直流电转换为交流电。它具有输出电压稳定、波形纯净、转换效率高等优点，被广泛应用于光伏发电系统中。希望通过本文的介绍，读者能够更好地理解光伏逆变器H6桥电路的原理和工作方式。
逆变器工作原理 2

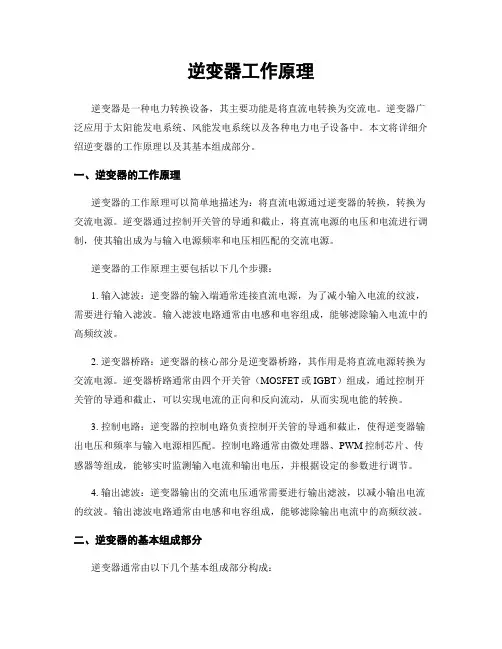

逆变器工作原理
逆变器是一种电力转换设备，其主要功能是将直流电转换为交流电。逆变器广泛应用于太阳能发电系统、风能发电系统以及各种电力电子设备中。本文将详细介绍逆变器的工作原理以及其基本组成部分。
一、逆变器的工作原理
逆变器的工作原理可以简单地描述为：将直流电源通过逆变器的转换，转换为交流电源。逆变器通过控制开关管的导通和截止，将直流电源的电压和电流进行调制，使其输出成为与输入电源频率和电压相匹配的交流电源。
逆变器的工作原理主要包括以下几个步骤：
1. 输入滤波：逆变器的输入端通常连接直流电源，为了减小输入电流的纹波，需要进行输入滤波。输入滤波电路通常由电感和电容组成，能够滤除输入电流中的高频纹波。
2. 逆变器桥路：逆变器的核心部分是逆变器桥路，其作用是将直流电源转换为交流电源。逆变器桥路通常由四个开关管（MOSFET或IGBT）组成，通过控制开关管的导通和截止，可以实现电流的正向和反向流动，从而实现电能的转换。
3. 控制电路：逆变器的控制电路负责控制开关管的导通和截止，使得逆变器输出电压和频率与输入电源相匹配。控制电路通常由微处理器、PWM控制芯片、传感器等组成，能够实时监测输入电流和输出电压，并根据设定的参数进行调节。
4. 输出滤波：逆变器输出的交流电压通常需要进行输出滤波，以减小输出电流的纹波。输出滤波电路通常由电感和电容组成，能够滤除输出电流中的高频纹波。
二、逆变器的基本组成部分
逆变器通常由以下几个基本组成部分构成： 1. 输入电路：输入电路主要包括输入滤波电路和直流电源连接端。输入滤波电路能够减小输入电流的纹波，保证输入电流的稳定性。
2. 逆变器桥路：逆变器桥路是逆变器的核心部分，由四个开关管组成。通过控制开关管的导通和截止，可以实现直流电源向交流电源的转换。
3. 控制电路：控制电路负责控制开关管的导通和截止，使得逆变器输出电压和频率与输入电源相匹配。控制电路通常由微处理器、PWM控制芯片、传感器等组成，能够实时监测输入电流和输出电压，并根据设定的参数进行调节。
太阳能光伏并网逆变器的设计原理框图
太阳能光伏并网逆变器的设计原理框图
2
———————————————————————————————— 作者：
———————————————————————————————— 日期：
个人收集整理 勿做商业用途
太阳能光伏并网逆变器的设计原理框图
随着生态环境的日益恶化，人们逐渐认识到必须走可持续发展的道路，太阳能必须完成从补充能源向替代能源的过渡。光伏并网是太阳能利用的发展趋势，光伏发电系统将主要用于调峰电站和屋顶光伏系统。
在光伏并网系统中,并网逆变器是核心部分.目前并网型系统的研究主要集中于DC—DC和DC-AC两级能量变换的结构。DC—DC变换环节调整光伏阵列的工作点使其跟踪最大功率点；DC—AC逆变环节主要使输出电流与电网电压同相位，同时获得单位功率因数。其中DC—AC是系统的关键设计.
太阳能光伏并网系统结构图如图1所示.本系统采用两级式设计，前级为升压斩波器，后级为全桥式逆变器.前级用于最大功率追踪，后级实现对并网电流的控制。控制都是由DSP芯片TMS320F2812协调完成。
图1 光伏并网系统结构图 个人收集整理 勿做商业用途
逆变器的设计
太阳能并网逆变器是并网发电系统的核心部分，其主要功能是将太阳能电池板发出的直流电逆变成单相交流电,并送入电网。同时实现对中间电压的稳定，便于前级升压斩波器对最大功率点的跟踪。并且具有完善的并网保护功能，保证系统能够安全可靠地运行。图2是并网逆变器的原理图。
图2 逆变器原理框图 个人收集整理 勿做商业用途
控制系统以TI公司的TMS320F2812为核心，可以实现反馈信号的处理和A/D转换、DC/DC变换器和PWM逆变器控制脉冲的产生、系统运行状态的监视和控制、故障保护和存储、485通讯等功能。 实际电路中的中间电压VDC、网压、并网电流和太阳能电池的电压电流信号采样后送至F2812控制板。控制板主要包括：CPU及其外围电路，信号检测及调理电路，驱动电路及保护电路.其中信号检测及调理单元主要完成强弱电隔离、电平转换和信号放大及滤波等功能，以满足DSP控制系统对各路信号电平范围和信号质量的要求。驱动电路起到提高脉冲的驱动能力和隔离的作用。保护逻辑电路则保证发生故障时,系统能从硬件上直接封锁输出脉冲信号。
太阳能逆变器升压原理
太阳能逆变器升压原理
太阳能逆变器升压的原理主要基于逆变器的工作原理。逆变器是一种将直流电能转换为交流电能的设备，而升压则是为了满足特定需求，提高输出电压。
在太阳能逆变器的应用中，当直流电压较低，如12V或24V，无法满足所需的交流电压时，就需要进行升压。升压过程通常通过逆变器内部电路的转换来实现，具体原理如下：
1. 直流输入：太阳能电池板产生的直流电作为逆变器的输入。
2. 直流升压：首先将直流电压升至一个相对较高的值，这通常通过一个称为DC-DC转换器的电路完成。
3. 逆变：升压后的直流电被送入逆变器核心，逆变器将其转换为交流电。
4. 输出：交流电经过滤波和调节后，以稳定的电压和频率输出，供给负载或电网。
在这个过程中，逆变器内部的控制电路会确保输出的交流电的电压和频率满足要求。同时，为了提高效率并减小对电网的污染，逆变器通常会设计为输出正弦波电流。
以上内容仅供参考，如需更多信息，建议查阅太阳能逆变器相关书籍或咨询专业人士。
光伏发电逆变器原理
光伏发电逆变器原理
光伏发电逆变器是将光伏电池阳极输出的直流电转换成交流电的电器设备。逆变器是光伏电站电量转换的核心设备，其工作原理如下：
光伏电池输出的直流电经过汇流排进入逆变器，经过变压器升高电压后进入交流电输出电路；在逆变器的直流电端口处，通过选择逆变器的硅控整流器，将太阳能电池板输出的直流电波形进行变化，变成适合于交流电电网的正弦波形电流，从而使太阳能发电的直流电得以转换为交流电，进入电网。
逆变器的主体部分由控制系统、电源系统、整流器及逆变器和滤波器组成。整流器和逆变器环节实现了直流到交流的转换，以及直流电的流变成交流电的流，但目前市场上的大部分光伏逆变器采用Boost电路，其性能的优劣关键在于Boost电路的稳定性和转换效率。
由於太阳光的变化以及形成它的环境的变化，可获得的电功率的大小随时间而异，逆变器因此需要在一个很广的输出范围内工作，从几百瓦到几兆瓦不等。在输出功率变化过程中，它应能快速稳定输出电压和电流的非常小的毛波动，同时保护负载不被破坏。
总之，光伏发电逆变器采用相应的电路和控制系统来对光伏电池输出的直流电进行转换和输出，进一步实现太阳能发电的利用。
逆变器说明书
逆变器说明书
逆变器说明书
概述
逆变器是一种能够将直流电转换为交流电的装置，通常用于太阳能发电系统或电池系统中。本说明书将介绍逆变器的组成部分、工作原理、安装要求以及使用注意事项。
组成部分
一个典型的逆变器主要由以下几个部分组成：
1. 输入端：逆变器的输入端接收直流电。对于太阳能发电系统，输入端一般接收太阳能电池板产生的直流电；对于电池系统，输入端接收电池供应的直流电。
2. 控制电路：逆变器的控制电路负责控制整个逆变器的运行。它监测输入电流和电压，并根据需要控制逆变器输出的交流电。
3. 逆变器单元：逆变器单元是逆变器的核心组件。它将输入的直流电转换为输出的交流电。逆变器单元通常由多个开关器件（如MOSFET或IGBT）组成。
4. 输出端：逆变器的输出端输出转换后的交流电。输出端可以连接到电网供电系统，也可以连接到独立的负载设备。
工作原理
逆变器的工作原理可以简单地描述为以下几个步骤：
1. 输入电流和电压监测：控制电路监测输入电流和电压的波形和数值。
2. 逆变器控制：控制电路根据监测到的输入波形和数值，计算出逆变器单元需要的控制信号。
3. 逆变器单元操作：逆变器单元接收控制信号，根据信号的要求，控制开关器件的开关状态，并将直流电转换为交流电。
4. 输出电流和电压监测：控制电路监测输出电流和电压的波形和数值。
5. 保护机制：逆变器具备多种保护机制，当监测到输出电流或电压超出正常范围时，逆变器会自动切断电源，以防止电子装置的损坏。
安装要求 在安装逆变器之前，请确保满足以下要求：
1. 选择合适的安装位置：逆变器应安装在通风良好、无尘、温度适中的环境中，以确保逆变器能正常工作。
2. 安装支架：根据逆变器的尺寸和重量，选择合适的支架进行安装。支架应稳固且能够承受逆变器的重量。
3. 输入电缆的选择和安装：选择合适的电缆将太阳能电池板或电池连接到逆变器的输入端。确保电缆负载能够承受输入电流的要求，并正确连接到逆变器的输入端。
逆变器的工作原理和主要应用
逆变器的工作原理和主要应用
1. 引言
逆变器是将直流电能转换为交流电能的电子设备，广泛应用于太阳能发电、风能发电、电动汽车等领域。本文将介绍逆变器的工作原理和主要应用。
2. 工作原理
逆变器的工作原理可以简单概括为：把直流电能经过一系列的电子元件转换成交流电能。
逆变器主要由以下几个部分组成：
2.1 整流器
逆变器的输入是直流电源，通常是由光伏电池板、风力发电机或电池提供的直流电。整流器的作用是将直流电转换为交流电。整流器通常使用功率半导体器件如二极管或MOSFET来实现。
2.2 液体晶体显示器
液体晶体显示器（LCD）在逆变器中用于显示电流、电压和频率等参数。LCD显示屏通常由一个控制电路和若干个像素组成。通过控制电路，逆变器可以实时监测和显示输出电流、电压和功率等信息。
2.3 控制电路
控制电路是逆变器的核心部件，主要负责控制功率半导体器件的开关和电流流向。通过精确控制开关的频率和占空比，逆变器可以实现输出交流电的控制和调节。
2.4 逆变器输出
逆变器的输出是交流电，通常会进行滤波以去除杂散波形和噪声。滤波电路可以根据需要进行不同级别的滤波，以降低输出电压的谐波含量和提高电流质量。
3. 主要应用
逆变器广泛应用于多个领域，下面将介绍其主要应用： 3.1 太阳能发电
在太阳能电池板发电时，输出的电能是直流电。为了将太阳能转换为交流电以供给家庭和商业用途，需要使用逆变器将直流电转换为交流电。逆变器的高效率和稳定性使其成为太阳能发电系统的核心部件。
3.2 风能发电
逆变器也被广泛应用于风能发电系统。风力发电机通常输出的是交流电，但其输出电压和频率不稳定。通过使用逆变器，可以将风能转换为稳定的交流电，并将其注入电网供电。
3.3 电动汽车
随着电动汽车的普及，逆变器在电动汽车充电桩中扮演着重要角色。逆变器将交流电转换为适合电动汽车充电的直流电。逆变器还能实现双向转换，将电动汽车的直流电转换为交流电注入电网，实现电能的双向流动。
并网逆变器工作原理
并网逆变器工作原理
并网逆变器是一种用于太阳能发电系统中的装置，其主要功能是将太阳能电池板发出的直流电转换为交流电，并将其连接到电网中。它的工作原理如下：
1. 输入：太阳能电池板将太阳光转换为直流电，然后将其输入到并网逆变器中。
2. MPPT调节：并网逆变器使用最大功率点追踪（MPPT）技术，根据当前的光照条件，调整太阳能电池板的工作点，以确保从太阳能电池板中提取到最大的功率。
3. 直流-直流转换：并网逆变器将太阳能电池板输出的直流电转换为适合于逆变器工作的直流电，并为之后的逆变器阶段提供稳定的直流电。
4. 逆变器阶段：通过使用高频开关电路，逆变器将直流电转换为交流电。逆变器通常使用拓扑结构（如全桥拓扑）和控制算法来实现高效的功率转换和输出。
5. Synchronization：并网逆变器通过与电网同步交流电的频率和相位，确保其输出电能与电网的标准相匹配。
6. 逆变器控制：并网逆变器通过控制其输出功率，以确保将其与电网的电压和频率保持一致。此外，逆变器还会监测电网的状况，当检测到电网故障或异常时，会立即切断并停止向电网输送电能，以保护逆变器和电网的安全。
7. 输出：并网逆变器将转换后的交流电输出到电网中，为家庭或工业用电提供电能。
通过以上的工作原理，使得太阳能电池板发出的直流电能够转换为适用于电网的交流电，并将其无缝地并入现有的电力系统中，实现了太阳能发电系统的并网供电功能。
