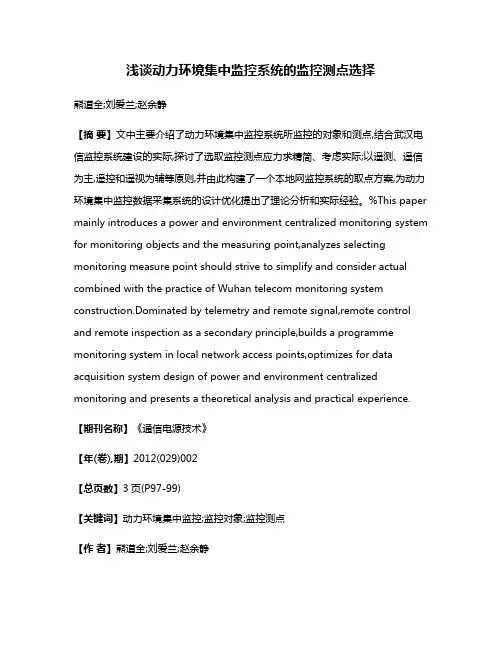

浅谈动力环境集中监控系统的监控测点选择
浅谈动力环境集中监控系统的监控测点选择
熊道全;刘爱兰;赵余静
【摘 要】文中主要介绍了动力环境集中监控系统所监控的对象和测点,结合武汉电信监控系统建设的实际,探讨了选取监控测点应力求精简、考虑实际;以遥测、遥信为主,遥控和遥视为辅等原则,并由此构建了一个本地网监控系统的取点方案,为动力环境集中监控数据采集系统的设计优化提出了理论分析和实际经验。%This paper
mainly introduces a power and environment centralized monitoring system
for monitoring objects and the measuring point,analyzes selecting
monitoring measure point should strive to simplify and consider actual
combined with the practice of Wuhan telecom monitoring system
construction.Dominated by telemetry and remote signal,remote control
and remote inspection as a secondary principle,builds a programme
monitoring system in local network access points,optimizes for data
acquisition system design of power and environment centralized
monitoring and presents a theoretical analysis and practical experience.
【期刊名称】《通信电源技术》
动力环境监控系统日常维护手册
动力环境监控系统日常维护手册
1.1.监控系统的基本要求
对通信电源、机房空调实施集中监控管理，是对分布的各个独立的电源系统和系统内的各个设备进行遥测、遥信、遥控，实时监视系统和设备的运行状
态，记录和处理相关数据，及时侦测故障，通知人员处理，从而实现通信局(站)
的少人或无人值守，以及电源、空调的集中监控维护管理，提高供电系统的可
靠性和通信设备的安全性。
监控系统是采用数据采集技术、计算机技术和网络技术以有效提高通信电
源、机房空调维护质量的先进手段。
监控系统所监控设备的遥信、遥控、遥测项目参照信息产业部下发的《通信电源、机房空调集中监控管理系统暂行规定》。
1.2.监控系统安全管理
(以下内容摘自相关规定)
1.2.1.安全机制
1.系统应从主机配置或网络配置上得到双机热备份或各主机之间互为备份
的功能，使监控中心系统运行安全。
2.监控系统应有自诊断功能，随时了解系统内各部分的运行情况，做到对故障的及时反应。
3.非专线方式，通过拨号进入监控主机用的号码资源不对外公开。
1.2.2.用户权限
1.为保证监控系统的正常运行，在监控中心和监控站分别对维护人员按照对监控系统拥有的权限分为一般用户、系统操作员和系统管理员。
2.一般用户指完成正常例行业务的用户，能够登录系统，实现一般的查询
和检索功能，定时的打印所需报表，响应和处理一放告警；系统操作员除具有
一般用户的权限以外，还能够通过自己的帐号与口令登录系统，实现对具体设备的遥控功能；系统管理员除拥具有系统操作员的权利外，还具有配置系统参
数，用户管理的职能。系统参数是保障系统正常运行的关键数据，必须由专人
设置和管理；用户管理实现对一般用户和系统操作员的帐号、口令和权限的分
配与管理。
3.所有登录口令均作机密处理，维护人员之间不需相互打听；系统管理员有必要时可以更改某帐号的口令。
4.不同的操作人员应有不同的口令，所有系统登录和遥控操作数据必须保存在不可修改的数据库内，定期打印，作为安全记录。
UPS电源系统技术规范书
1 / 7
UPS电源系统技术规范书
一、概述
本技术规范书提出了UPS电源系统的选型、技术、服务等要求。
本技术规范书中UPS及相关产品应通过国家工信部工业产品质量监督检验中心检验合格或者国际相关行业质量监督部门检测认证。
本技术规范书中UPS产品技术性能和质量指标应达到国际先进水平，具有高效节能、绿色环保特性。
本技术规范书中UPS产品符合通信机房建筑承重要求，在安装调试、操作使用、维护保养等方面应简便易行。
本UPS电源系统需适用如下标准要求：
〔1〕《国家A级机房标准》；
〔2〕YDN023-1996《通信电源和集中监控系统技术要求》；
〔3〕电网综1997〔472〕号文《通信电源、机房空调集中监控治理系统暂行规定》；〔4〕电网交1999(625)号文《通信局〔站〕电源、空调及环境集中监控治理系统前端智能设备通讯协议》。
【二】技术要求
1、UPS电源系统的容量要求
UPS电源容量为30KVA、40KVA的UPS电源系统。
每台UPS电源后备电池组时间为60分钟。
2、UPS电源系统的物理性能 〔1〕环境要求
工作温度：环境温度：5℃~40℃；相对湿度≤93%，无凝露。
2 / 7
满足北京地区的抗震要求。
贮存运输环境及机械条件：
温度：－25℃~＋55℃(不含电池)；
振动、冲击条件应符合GB/T 14715－93中5.3.2规定。
〔2〕外观、结构
产品表面不应有明显的凹痕、划伤、裂缝、变形等现象，表面涂覆层不应起泡、龟裂和脱落，金属零件不应有锈蚀及其他机械损伤。
开关操作应方便、灵活可靠。零部件紧固无松动。
说明功能的文字符号及功能显示应清晰端正，并应符合有关标准的规定。
〔3〕本项目地面承重500kg，供货方应考虑设备的承重要求。
3、UPS电源系统的要紧技术特点
〔1〕UPS主机必须为在线式双变换结构，确保电源的输出质量；输出端配置输出隔离变压器。
监控系统供电方式解析
— 1 — 监控系统供电方式解析
视频监控工程中，需要考虑摄像机的供电方式，用什么样的供电方式可以达到最佳监控效果，以及最大程度的节约工程成本呢？首先需要了解视频监控工程中摄像机供电的几种方式。
一、集中供电
集中供电是指将源设备集中安装在电力室和电池室，通信用电能经统一变换分配后向各通信设备供电的方式。
（一）集中供电方案的优缺点：
在于统一控制和管理供电方案，减少工程线缆的使用，美化工程走线路由等。但是请注意，使用集中供电方案时，应确保集中供电设备总容量大于后级各负载业务容量之和。同时，也要考虑前级线缆线径应满足后级所有负载的电流量线径需求。 — 2 — 集中电源供电：在220V电源处接12V集中电源一个，再用2*1.0红黑电源线分别接给摄像头，12V供电距离不可超过100米。在接个单个电源线接头，再把单个电源线接头和监控摄像头电源接头相连接即可。集中供电方式是指在监控室或某个中间点采用12V开关电源向前端负载集中供电。
优点：施工较方便，便于维护，统一控制和管理。
缺点：直流低压供电传输距离过远电压损耗高，传输过程中抗干扰能力差。
数据中心的管理对象主要包括基础设施与IT基础架构两大部分，其中基础设施包括供配电、UPS、空调、消防、安保、环境监测等机房系统;基础架构包括网络设备、主机设备、存储设备等IT设备。
集中监控的目标就是要能够通过管理与技术的应用，对基础设施与IT基础架构的运行情况进行监视，实现故障与异常的实时发现与通知;此外还可以通过对监控数据搜集与整理，为容量管理、事件管— 3 — 理、问题管理、符合性管理提供分析的基础，最终实现数据中心高可用性的目标。
二、点对点供电
点对点供电是指从监控室直接引出220V交流电，在摄像机旁边接一个单独DC12V电源，再接在监控摄像头上，安装好支架即可。
优点：220V交流电在传输过程中电压损耗低，抗干扰能力强。
缺点：每个点都要安装一个电源，施工较麻烦。
机房环境监控系统方案
机房环境监控系统方案(总15页)
--本页仅作为文档封面，使用时请直接删除即可--
--内页可以根据需求调整合适字体及大小-- AYLCE机房综合监控系统解决方案
1.概述
通过对某客户机房动力和环境集中监控系统项目需求的分析和我们多次对机房现场勘察及与技术管理人员的沟通和交流，我们推荐选用最新版的专业机房动环设备集中监控管理软件――“AYLCE机房综合监控系统”。该系统可以很好实现对计算机机房的动力（包括供配电、防雷、UPS、蓄电池）、环境（包括温湿度、空调监测、漏水监测）、安保（视频监控、门禁）等三部分的各个子系统进行现场实时监控和管理。通过采用先进的计算机技术、网络通讯技术、视频传输技术、图像处理技术和软件组态技术等，可方便地实现对各个智能设备运行状态、运行参数的显示、处理和存储等；并可实现各子系统之间的数据流动，并且具有强大的联动功能；同时，本系统的故障自动检测与专家诊断功能以及丰富的报警功能，也极大地减轻了机房维护人员负担，在提高了机房系统的可靠性的同时提高了整个机房的运行效率，实现了对于机房的科学管理。强大的二次开发接口，内置完整VBScript,兼容各种通用控件，能够及其方便快速地对用户的特殊需求作开发，完全不必担心影响系统稳定性。
通过AYLCE机房综合监控系统对所有的信息、报警事件进行记录，实现相关信息采集的实时化以及报警信息处理的自动化，为某客户的信息化、网络化系统提供一个稳定、安全的机房环境保障。
2.设计依据
用户机房动力环境集中监控需求
《电子信息系统机房设计规范（GB 50174-2008）》
《电子计算机机房设计规范(GB 50174－93)》
《计算机站场地技术条件(GB 2887-89)》
《计算机站场地安全要求(GB 9361-88)》
《通信局(站)电源、空调及环境集中监控管理系统（YDt ）》
《智能建筑设计标准(GB/T50314-2006)》
动环监控系统方案
1
动环监控系统方案
2 目录
一、系统概述 ..................................... 3
二、建设目标 ..................................... 3
三、需求分析 ..................................... 4
1、动力监控部分 .................................. 5
2、环境监控部分 .................................. 5
四、机房设备自动控制管理系统 ..................... 6
4.1系统功能...................................... 6
4.2系统架构...................................... 6
4.3机房动力环境监控软件平台 ...................... 8
4.4监控系统设计方案 .............................. 8
4.5系统功能...................................... 9
3 一、系统概述
随着信息技术的发展和普及，计算机系统及通信设备数量与日俱增，规模越来越大，中心机房已成为各大单位业务管理的核心。为保证机房安全正常工作，与之配套的动力系统、环境系统、消防系统、保安系统必须时时刻刻稳定协调运行。如果机房动力及环境设备出现故障，轻则影响电脑系统的运行，重则造成计算机和通信设备报废，使系统陷入瘫痪，后果不堪设想。因此对中心机房的动力及环境系统进行实时集中的监控极其必要。
XX机房设备自动控制管理系统是XX公司自主开发的机房监控系统。XX机房设备自动控制管理系统是对机房的动力、环境、安防子系统进行实时监测和远程控制，以实现实时监控、预防故障、迅速排障等功能；并在监控的同时实时记录和处理各种设备运行及报警数据，对机房的动力、环境进行综合管理，以保障机房设备稳定运行、提高管理人员工作效率，实现机房的少人或无人值守。XX机房设备自动控制管理系统在电信、金融、电力、交通、政府机关等许多行业的机房中得到广泛的应用，其系统设计先进、运行稳定、操作方便获得用户一致好评。
动力环境集中监控系统可靠性的提高
２００６年１１月２５日第２３卷第６期 ｃｉＬ德电涿技术 ＮＯＶ．２５。２００６，Ｖｏ１．２３ Ｎｏ．６
文章编号：１００９ ３６６４（２００６）０６—００６６—０３
动力环境集中监控系统可靠性的提高 ｌｌＩ锻糕漉
胡十勋 （广州电信分公司番禺区电信局，广东ｆ ‘州５１（）０（）（））
摘要：为实现电源设备乃至通信机房的少人或无人值守和集中维护，必须建立一套完善的电信局动力环境集中监控 系统。文中结合番禺区￣４－２局的实际，讨论了提高系统运行可靠性的几点措施，包括硬件方面与软件方面的手段，关键在
于加强系统的运行管理。 关键词：动力环境集中监控系统；可靠性；硬件；软件 中图分类号：ＴＰ７１２ 文献标识码：Ｂ
Ｉｍｐｒｏｖｉｎｇ Ｒｅｌｉａｂｉｌｉｔｙ ｏｆ Ｐｏｗｅｒ Ｅｎｖｉｒｏｎｍｅｎｔ Ｃｅｎｔｒａｌｉｚｅｄ Ｃｏｎｔｒｏｌ Ｓｙｓｔｅｍ
ＨＵ Ｇａｎ－ｘｕｎ （Ｐａｎｙｕ ｌ＇ｅｌｅｃｏｍ Ｂｕｒｅａｕ ｏｆ Ｇｕａｎｇｄｏｎｇ Ｔｅｌｅｃｏｍ Ｃｏｍｐａｎｙ，Ｇｕａｎｚｈｏｕ ５１００００，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｉｎ ｏｒｄｅｒ ｔｏ ｉｍｐｌｅｍｅｎｔ ｆｅｗ ｏｒ ｎｏ ｄｕｔｙ ｗｏｒｋｉｎｇ ａｎｄ ｃｅｎｔｒａｌｉｚｅｄ ｍａｉｎｔｅｎａｎｃｅ ｏｎ ｐｏｗｅｒ ｓｕｐｐｌｉｅｓ ｉｎ ｐｏｗｅｒ ｒｏｏｍ．ｉｔ ｉｓ ｎｅｃｅｓｓａｒｙ ｔＯ ｓｅｔ ｕｐ ａ ｃｏｍｐｌｅｔｅｄ ｐｏｗｅｒ ｅｎｖｉｒｏｎｍｅｎｔ ｃｅｎｔｒａｌｉｚｅｄ ｃｏｎｔｒｏｌ ｓｙｓｔｅｍ，Ｆｒｏｍ ｔｈｅ ｐｒａｃｔｉｃｅ ｉｎ Ｐａｎｙｕ Ｔｅｌｅｃｏｍ Ｂｕｒｅａｕ，ｔｈｅ ａｒｔｉｃｌｅ ｄｉｓｃｕｓｓｅｓ ｓｅｖｅｒａｌ ｍｅａｓｕｒｅｓ ｔＯ ｉｍｐｒｏｖｅ ｔｈｅ ｓｙｓｔｅｍ ｒｅｌｉａｂｉｌｉｔｙ ｆｒｏｍ ｂｏｔｈ ｈａｒｄｗａｒｅ ａｎｄ ｓｏｆｔｗａｒｅ ａｓｐｅｃｔｓ，ｐｏｉｎｔｓ Ｏｕｔ ｔｈａｔ ｉｔ ｉｓ ｃｒｉｔｉｃａｌ ｔｏ ｅｎｈａｎｃｅ ｍａｎａｇｅｍｅｎｔ ＯＩｌ ｏｐｅｒａｔｉｏｎ． Ｋｅｙ ｗｏｒｄｓ：ｐｏｗｅｒ ｅｎｖｉｒｏｎｍｅｎｔ ｃｅｎｔｒａｌｉｚｅｄ ｃｏｎｔｒｏｌ ｓｙｓｔｅｍ；ｒｅｌｉａｂｉｌｉｔｙ；ｈａｒｄｗａｒｅ；ｓｏｆｔｗａｒｅ
浅谈通信电源集中监控系统中数据采集模块的设计
２００７年７月２５日第２４卷第４期 通镌电凉技术 Ｔｅｌｅｃｏｍ Ｐｏｗｅｒ Ｔｅｃｈｎｏｌｏｇｉｅｓ Ｊｕｌｙ ２５，２００７，Ｖｏ１．２４ Ｎｏ．４ 文章编号：１００９—３６６４（２００６）０４—００４２—０３ ；瓣 蠹
浅谈通信电源集中监控系统中数据采集模块的设计 康翠芹 （山东省立医院，山东济南，２５００２１） 摘要：介绍了通信电源集中监控系统中数据采集模块的组成；针对其各组成部分设计的特殊性作了较为详细的分 析，并提出了在设计上的个人意见。 关键词：通信电源；监控；数据采集 中图分类号：ＴＭ８６，ＴＰ２７３ 文献标识码：Ａ Ｄａｔａ Ｓａｍｐｌｉｎｇ Ｍｏｄｕｌｅ Ｄｅｓｉｇｎ Ｉｎ Ｃｏｎｔｒｏｌ＆Ｓｕｐｅｒｖｉｓｉｏｎ Ｓｙｓｔｅｍ ｉｎ Ｔｅｌｅｃｏｍ Ｐｏｗｅｒ Ｓｕｐｐｌｉｅｓ ＫＡＮＧ Ｃｕｉ－ｑｉｎ （Ｓｈａｎｄｏｎｇ Ｐｒｏｖｉｎｃｉａｌ Ｈｏｓｐｉｔａｌ，Ｊｉｎａｎ ２５（）０２１，Ｃｈｉｎａ） Ａｂｓｔｒａｃｔ：Ｉｔ ｉｎｔｒｏｄｕｃｅｓ ｔｈｅ ｃｏｍｐｏｓｉｔｉｏｎ ｏｆ ｔｈｅ ｄａｔａ ｓａｍｐｌｉｎｇ ｍｏｄｕｌｅ ｉｎ ｃｏｎｔｒｏｌ＆ｓｕｐｅｒｖｉｓｉｏｎ ｓｙｓｔｅｍ ｉｎ ｔｅｌｅｃｏｍ ｐｏｗｅｒ ｓｕｐｐｌｉｅｓ．Ｔｈｅ ａｕｔｈｏｒ ｍａｋｅｓ ａｎａｌｙｓｉｓ ｏｎ ｔｈｅ ｕｎｉｑｕｅ ｆｅａｔｕｒｅ ｏｆ ｓｏｍｅ ｐａｒｔｓ ｉｎ ｔｈｅ ｍｏｄｕｌｅ ａｎｄ ｄｅｍｏｎｓｔｒａｔｅｓ ｈｅｒ ｏｗｎ ｉｄｅａ１． Ｋｅｙ ｗｏｒｄｓ：ｔｅｌｅｃｏｍ ｐｏｗｅｒ ｓｕｐｐｌｙ；ｃｏｎｔｒｏｌ ａｎｄ ｓｕｐｅｒｖｉｓｉｏｎ ｕｎｉｔ；ｄａｔａ ｓａｍｐｌｉｎｇ 近年来，邮电通信技术的发展基本上每过三至五 年就出现一次大的飞跃；通信网本身随着基础技术和 系统技术的发展走向更高的层次。因此，相应地对电 源系统的要求越来越高。为了适应这种情况，一方面 通信电源设备需要更新换代，采用性能优越可靠的电 源设备；另一方面，随着邮电通信建设的发展和业务的 扩大，还需要解决电源维护人员不足和设备维护管理 水平落后的问题。 １ 通信电源集中监控系统的组成 所谓通信电源集中监控就是采用计算机控制系统 对分布在各通信局（站）内的电源设备（含空调设备和 环境条件）合理设置必要的监控点，进行遥测、遥信、 遥控，实时检测设备运行参数，及时发现和处理故障， 从而实现电源设备的少人或无人值守和集中维护。 通信电源集中监控系统的总体结构由四个方面组 成：管理、网络、数据采集、数据存储。其整体结构如图 １所示。其中，数据采集设备是监控系统的灵魂，它不 但需要具有基本的数据采集、处理和存储的功能；同 时，还需要满足为实现监控所需要满足的要求，如数据 保持（即数据的不可破坏性，即使遇到采集器掉电，采 集器被破坏等情况时，数据也不会丢失）、有良好的抗 干扰能力及对周边设备干扰小等。因此，通信电源集 中监控系统中数据采集模块的设计就显得尤为重要。
通信电源系统概述
通信电源系统概述
通信电源是向电信设备提供交直流电的能源，它在电信网上处于极为重要的位置，人们往往把电源设备的供电比喻为电信设备运行的“心脏”。如果一个市话局的供电发生故障，中断供电将使整个电话局瘫痪，影响社会的正常生活和运作。如果一个长途干线站或电信枢纽局发生供电故障，中断供电则必将造成严重的经济损失和社会影响。因此，要求电源工作人员全面掌握电源设备的基本性能、工作原理和运用方法，做好电源设备的维护工作。
通信电源设备和设施主要包括：交流市电引入线路、高低压局内变电站设备、柴油发电机组、整流器、蓄电池组、直流变换器和交流逆变设备、以及各种交直流配电设备等。
通信配电就是把上述的电源设备，组合成一个完整的供电系统，合理地进行控制、分配、输送，满足通信设备的要求。
一个完整的电源系统，其组成如图1-1-1所示。
第一节交流供电系统
交流供电系统由主用交流电源、备用交流电源（油机发电机组）、高压开关柜、电力降压变压器、低压配电屏、低压电容器屏和交流调压稳压设备及连接馈线组成的供电总体。
主用交流电源均采用市电。为了防备市电停电，采用油机发电机等设备作为备用交流电源。大中型电信局采用10KV高压市电，经电力变压器降为380V/220V低压后，再供给整流器、不间断电源设备（UPS）、通信设备、空调设备和建筑用电设备等。小型电信局（站）则一般采用低压市电电源。
一、交流供电系统的组成
1、高压开关柜。高压开关柜的主要功能，除了引入高压（一般10KV）市电外，并能保护本局的设备和配线，同时还能防止由本局设备故障造成的影响波及到外线设备。高压开关柜还有操作控制和监测电压和电流的性能。
高压开关柜内安装有高压隔离开关、高压真空断路器（或油断路器）、高压熔断器、高压仪用互感器和避雷器等元器件。
2、降压电力变压器。降压电力变压器是把10KV高压电源变换到380V/220V低压的电源设备。电力变压器一般采用油浸式变压器，也有的采用有载调压变压器。近年来，由于干式电力变压器便于在机楼内安装，因此也逐渐得到应用。
动环监控系统方案 2
动环监控系统方案
在当今的信息化时代，各种设备和设施的稳定运行对于企业和机构的正常运转至关重要。动环监控系统作为一种有效的监控手段，能够实时监测设备运行环境的各项参数，及时发现潜在问题，保障设备的安全可靠运行。下面将为您详细介绍一套动环监控系统方案。
一、系统概述
动环监控系统是对各类机房、基站、仓库等场所的动力设备、环境参数进行集中监控和管理的系统。它通过传感器、采集器、传输网络和监控软件等组成部分，实现对市电输入、UPS 电源、空调、温湿度、漏水、烟感、门禁等的实时监测和控制。
二、系统组成
1、 传感器
温湿度传感器：用于测量环境的温度和湿度，确保环境条件在设备正常运行的范围内。
电量传感器：监测市电输入的电压、电流、功率等参数，以及 UPS
输出的电量信息。
漏水传感器：安装在可能发生漏水的区域，如空调下方、管道连接处等，一旦检测到漏水，立即发出报警。
烟感传感器：探测环境中的烟雾浓度，及时发现火灾隐患。 门禁传感器：记录人员进出情况，保障场所的安全。
2、 采集器
负责收集传感器采集到的数据，并进行初步处理和转换，将其变成可传输的数字信号。
3、 传输网络
可以采用有线网络（如以太网）或无线网络（如 4G、5G 等），将采集到的数据传输到监控中心。
4、 监控软件
安装在监控中心的服务器上，对接收的数据进行分析、处理、存储和展示。提供实时监控界面、报警管理、历史数据查询、报表生成等功能。
三、系统功能
1、 实时监测
以直观的图形界面实时显示被监测设备和环境的各项参数，让管理人员能够随时了解现场情况。
2、 报警功能
当监测参数超过设定的阈值时，系统会立即发出声光报警、短信报警、邮件报警等，通知相关人员及时处理。
3、 远程控制 支持通过网络对设备进行远程控制，如远程开启或关闭空调、调整
UPS 输出等。
4、 数据存储与分析
系统会将监测数据存储起来，方便进行历史数据查询和分析，为设备维护和管理提供依据。
