数字图像处理-畸变校正
数 字 图 像 处 理
图像畸变及校正
1 图像畸变介绍
从数字图像处理的观点来考察畸变校正, 实际上是一个图像恢复的过程, 是对一幅退化了的图像进行恢复。在图像处理中，图像质量的改善和校正技术，也就是图像复原，当初是在处理从人造卫星发送回来的劣质图像的过程中发展、完善的。目前，图像畸变校正的应用领域越来越广，几乎所有涉及应用扫描和成像的领域都需要畸变校正。图像在生成和传送的过程中，很可能会产生畸变，如：偏色、模糊、几何失真、几何倾斜等等。前几种失真主要是体现在显示器上，而后一种失真则多与图像集角度有关。不正确的显影，打印、扫描，抓拍受反射光线的影响等方式，都会使图像产生偏色现像。模糊、几何畸变主要是在仪器采集图片过程中产生，大多是因机器故障或操作不当影响导致，如在医学成像方面。而几何空间失真广泛存在于各种实际工程应用中，尤其是在遥感、遥测等领域。
2 畸变产生的原因
在图像的获取或显示过程中往往会产生各种失真（畸变）：几何形状失真、灰度失真、颜色失真。引起图像失真的原因有：成像系统的象差、畸变、带宽有限、拍摄姿态、扫描非线性、相对运动等;传感器件自身非均匀性导致响应不一致、传感器件工作状态、非均匀光照条件或点光源照明等；显示器件光电特性不一致；图像畸变的存在影响视觉效果，也是影响图像检测系统的形状检测和几何尺寸测量精度的重要因素之一。
3 图像畸变校正过程所用到的重要工具
灰度直方图是关于灰度级分布的函数，是对图象中灰度级分布的统计。灰度直方图是将数字图象中的所有像素，按照灰度值的大小，统计其所出现的频度。通常，灰度直方图的横坐标表示灰度值，纵坐标为想像素个数。直方图上的一个点的含义是，图像存在的等于某个灰度值的像素个数的多少。这样通过灰度直方图就可以对图像的某些整体效果进行描述。从数学上讲，图像的灰度直方图是图像各灰度值统计特征与图像灰度值出现的频率。从图形上来讲，它是一个一维曲线，表征了图像的最基本的统计特征。
作为表征图像特征的信息而在图像处理中起着重要的作用。由于直方图反映了图像的灰度分布状况，所以从对图像的观察与分析，到对图像处理结果的评价，灰度直方图都可以说是最简单、最有效的工具。 4 图像颜色畸变校正介绍
图像颜色畸变现象可以是由摄像器材导致，也可以是由于真实环境本身就偏色导致，还有的是由于图像放置过久氧化、老化导致。无论其产生的原因如何，其校正方法都是类似的。
如果用Matlab显示颜色畸变的图像RGB基色直方图 ，发现相对正常图像，颜色畸变的图像的直方图的三种基色的直方图中至少有一个直方图的像素明显集中集中在一处，或则集中在0处或则集中在255处，而另一部分有空缺，或则集中在中间而两边空，因此通过调整该直方图的像素点的像素值在区间[0，255]上的分布来解决图像颜色畸变问题。如果直方图中像素集中在0一边则说明该基色偏暗，如果集中在255处则说明该基色偏亮。下图是一有颜色畸变的图像的基色B的直方图。
图1 基色B的直方图
很明显几乎所有像素点都集中在区间[a,b]上，这是偏暗的情况。那么要做的是把代表基色B的矩阵的数据拉伸，使得区间[a,b]扩大为区间[a,c]。只要做以下处理即可得到以上目的。对每一个x ，x在[a,b]上，x*(c-a)/(b-a)，而所有的y，y在区间[b,c]上，y=c，c=255。
MATLAB中的算法实现如下：
function dealcolor(pic,k,d)
a=imread(pic); %提取指定图像到矩阵a
b=double(a); %将矩阵a的数据转化为double型
[m,n]=size(b(:,:,k)); %取图像矩阵的行列数
fr=255/d; %设定拉伸系数
for i=1:m % 二重循环 对矩阵内的每一个数据进行处理
for j=1:n
bm=b(i,j,k)*fr; % 拉伸处理
if bm>255 %将所有值大于255的点都设为255
bm=255;
end b(i,j,k)=bm;
end
end
c=uint8(b); %将矩阵b转化为8个字节的整型数据
image(c); %显示处理过的图像
注释：a ——— 要处理的图像矩阵，是一个三维矩阵
pic ——— 要处理的图像的路径
k ——— 要处理的第几个基色矩阵，1、2、3分别代表R、G、B
d ——— 向量，它的值是要拉伸的像素值中的最大值，0~255之间
5 图像模糊校正算法介绍
图像的灰度变化情况可以表现为一曲线。当读入一个图像后，灰度变化就转变成了矩阵数据的变化。反映数据变化的数学手段可以采用微分算子。从数学的微分含义来看，“一阶微分”是描述“数据的变化率”，“二阶微分”是描述“数据变化率的变化率”。在感应灰度变化方面，二阶微分比一阶微分更具敏感性，尤其是对斜坡渐变的细节。因此采用二阶微分算子来处理。
最简单的各向同性微分算子是拉普拉斯微分算子。设原图为f(x,y)，一个二维的拉普拉斯微分算子定义为：22222yfxff 将它展开就得到
)1,()1,(),1(),1(),(42yxfyxfyxfyxfyxff。写成图像处理运算模版的形式就是010141010L。
设处理后的图像为g(x,y)，则 ),(),(),(2yxfyxfyxg。用模板表示则是0101510100L，模板中心点就是要处理的像素点。如果连对角线方向都考虑的话，模板的形式就表现为1111911111L。
由于模板是一个3阶矩阵，所以模板处理不了图像矩阵边缘的点。将这些处理不了的点像素值都设置为255。
在Matlab中的算法实现为：
function pic_tem = pick_tem(b,x,y,j,tem_n) % b是一个三维矩阵，j 是代表第几层矩阵 %tem_n代表模板号0代表采用第一种模板，1代表采用第二种模板
if tem_n==0 %第一种模板
%返回二阶微分处理后的值
pic_tem=5*b(y,x,j)-(b(y,x-1,j)+b(y+1,x,j)+b(y-1,x,j)+b(y,x+1,j));
else %第二种模板
%返回二阶微分处理后的值
pic_tem=9*b(y,x,j)-(b(y-1,x-1,j)+b(y-1,x,j)+b(y-1,x+1,j)+b(y,x-1,j)+b(y+1,x+1,j)+b(y+1,x-1,j)+b(y+1,x,j)+b(y+1,x+1,j));
end
function faintness(pic,tem_n)
%pic代表处理的图片的路径，tem_n代表采用第几种模板
a=imread(pic); %导入图像，并把数据存放到三维矩阵a中
b=double(a); %将数据转化为双精度
[h,w,k]=size(b); %取矩阵的维数
g=zeros(h,w,k)+255; %生成一个与原图像矩阵有相同维数的矩阵g
for y=2:h-1 %剔除图像矩阵最外一层的点，处理可以被模板包含的点
for x=2:w-1
for j=1:k
g(y,x,j)=pick_tem(b,x,y,j,tem_n); %采用二阶微分算子处理，返回处理点（x,y）后的像素值
end
end
end
image(uint8(g));%显示处理后的图像
6图像几何畸变校正算法介绍
对于畸变的光学系统，畸变空间中的直线在像空间中一般不再是直线，而只有通过对称中心的直线是例外。因此在进行桶形畸变校正时须先找出对称中心，再进行通用的几何畸变校正过程。
桶形畸变校正一般步骤：
（1）找出畸变图对称中心，将畸变图代表的地址空间关系转换为以对称中心为原点的空间关系。
（2）空间变换：对输入图像（畸变图）上像素重新排列以恢复原空间关系。即利用地址映射关系为校正图空间上的每一个点找到它们在畸变图空间上的对应点。
（3）灰度插值：对空间变换后的像素赋予相应的灰度值以恢复原位置的灰度值。
几何畸变的校正要使用几何（坐标）变换，包括平行移动、旋转、扩大缩小等简单的变换。
在这里，先在直角坐标系下研究地址映射关系，在程序中则使用矩阵坐标系。设[f(x,y)]是原图，[f(u,v)]是发生畸变后的图像。 畸变校正的基本思想是，找出由(u,v) (x,y)的坐标变换T(地址映射),然后令：)),((),(vuTfyxf 为参数向量。若畸变只是简单的纵横比的改变和倾斜，那么仿射变换可以校正这种畸变。取：FEDCBAT,,,,,:
CBxAux ][FEvDuy x表示去最接近x的整数
若能得到参数的估计，问题就可以解决了。
但一般的畸变都不只是简单的纵横比的改变和倾斜，通常遇到的都是空间扭曲型几何畸变，俗语讲就是橡胶层面拉伸。它是曲线畸变，这里采用二次多项式来模拟它,可表示为：
25423210yaxyaxayaxaau(1) 25423210ybxybxbybxbbv(2)
同样，只要可以取得参数),(iiba的估计，畸变函数便可知，那么原则上，可以通过上式多项式变换来获得修正的空间扭曲映射。
(1)和(2)都是一个有6个参数的二元二次方程，那么只要在畸变图和校正图上各取六对对应点（其中从校正图上的点是估计值）就可以通过解方程组得到参数),(iiba的估计，理论上，取的对应点对数越多得到的参数),(iiba估计就越精确。设取m对对应点，用向量来表示为
],...,,[21mtuuuU ],...,,[21mtvvvV
2222222222211121111............11mmmmmmyyxxyxyyxxyxyyxxyxA
其系数 ],...,,[10mtaaaa ],...,,[10mtbbbb
假设所取的m对对应点组成的矩阵A可逆，也就是说m对对应点线性不相关，则容易计算得到系数),(iiba：UAa VAb
由于采用灰度插值，所以在校正的处理过程是对校正图上每一点映射到畸变图，然后通过灰度插值来得到这一点的灰度值。因此校正所采用的是地址逆映射：
ayxyxyxu*,,,,,122 byxyxyxv*,,,,,122 ()
镜头畸变矫正标定
镜头畸变矫正标定
镜头畸变矫正是一种计算机视觉技术，旨在纠正照片或视频中由镜头畸变引起的图像形变。镜头畸变分为桶形畸变和垫形畸变两种类型。
桶形畸变是一种常见的镜头畸变，它会使图像中心部分凹陷，形成一个桶状的形变。垫形畸变则使图像中心部分凸起，呈现垫状形变。这些畸变会影响图像的几何形状，使直线变形或弯曲。
为了纠正镜头畸变，需要进行相机的标定，即确定相机内参和外参参数。相机内参包括焦距、光轴偏移和像素尺寸等参数，而相机外参包括相机的位置和姿态参数。
在标定过程中，通常使用棋盘格或者标定板这样的模板作为标定物体。通过拍摄多张包含标定物体的照片，可以计算出相机的内参和外参参数。
一旦相机标定完成，就可以利用得到的参数进行镜头畸变矫正。通过对每个像素进行坐标变换，可以将畸变图像恢复为无畸变的原始图像。这样，人们可以看到更真实、更准确的图像。
镜头畸变矫正在很多领域都有应用，比如计算机视觉、机器人导航和增强现实等。它可以改善图像质量，提高计算机算法的准确性。因此，对于需要准确图像的应用来说，镜头畸变矫正是一个重要的步骤。
photoscan处理流程--相机标定--畸变改正
一、 相机标定
主要利用PhotoScan强大的空三处理功能解算准确的相机内参数和畸变参数，其数据处理流程和生成正射影像的处理流程类似，包括添加影像—对齐影像（选择高精度）--优化相机参数—导出相机参数。
1、添加影像
2、对齐影像，类似于空三
3、优化相机参数
菜单：工具—优化相机，勾选需要优化的相机参数
4、导出相机参数
二、 利用PhotoScan进行畸变参数改正
当测区影像数量较多，利用全部影像进行相机的畸变参数解算计算量是非常大的，且影像质量不好的影像会降低估计参数的精度，因此畸变参数估计时可以只选取纹理比较丰富的部分区域影像，利用导出的相机参数文件实现全部影像的畸变改正，需要指出的是如果是利用PhtotoScan改正畸变，需要导出PhtotoScan自己的格式，其他格式无法使用。
操作步骤为添加影像—导入畸变参数—导出未畸变影像。
1、添加影像
2、导入相机畸变参数
在相机参数界面导入相机畸变参数文件。
3、导出未畸变影像
菜单：工具—导出—未畸变影像，在对话框内选择所有相机，然后点击OK选择保存文件夹路径。

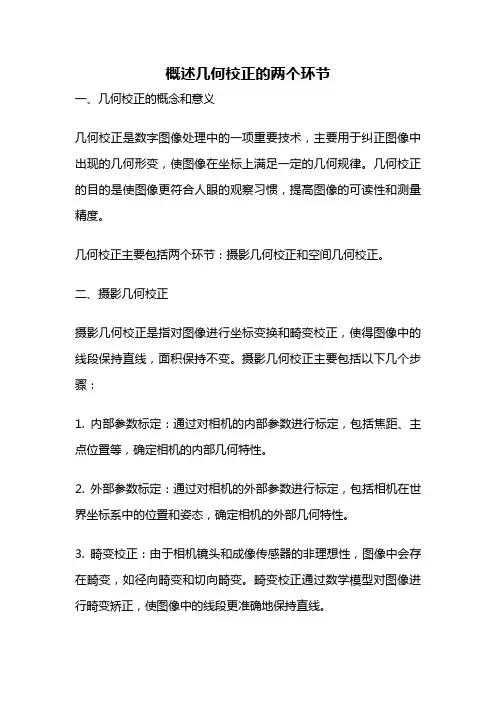

概述几何校正的两个环节
概述几何校正的两个环节
一、几何校正的概念和意义
几何校正是数字图像处理中的一项重要技术，主要用于纠正图像中出现的几何形变，使图像在坐标上满足一定的几何规律。几何校正的目的是使图像更符合人眼的观察习惯，提高图像的可读性和测量精度。
几何校正主要包括两个环节：摄影几何校正和空间几何校正。
二、摄影几何校正
摄影几何校正是指对图像进行坐标变换和畸变校正，使得图像中的线段保持直线，面积保持不变。摄影几何校正主要包括以下几个步骤：
1. 内部参数标定：通过对相机的内部参数进行标定，包括焦距、主点位置等，确定相机的内部几何特性。
2. 外部参数标定：通过对相机的外部参数进行标定，包括相机在世界坐标系中的位置和姿态，确定相机的外部几何特性。
3. 畸变校正：由于相机镜头和成像传感器的非理想性，图像中会存在畸变，如径向畸变和切向畸变。畸变校正通过数学模型对图像进行畸变矫正，使图像中的线段更准确地保持直线。
4. 坐标变换：将图像中的像素坐标转换为世界坐标系下的实际物理坐标，使得图像中的线段和面积能够与实际物理空间相对应。
通过摄影几何校正，可以使图像中的线段保持直线，减小畸变，提高图像的几何精度和测量精度。
三、空间几何校正
空间几何校正是指对图像进行空间变换，使图像在空间中满足一定的几何规律。空间几何校正主要包括以下几个步骤：
1. 图像配准：将待校正的图像与参考图像进行配准，确定它们之间的空间几何关系。常用的配准方法包括特征点匹配、相位相关等。
2. 坐标转换：通过坐标转换，将待校正的图像中的像素坐标转换为参考图像上的像素坐标，从而实现空间几何校正。
3. 空间变换：根据图像间的空间几何关系，对待校正的图像进行空间变换，如平移、旋转、缩放等，使图像在空间中满足一定的几何规律。
通过空间几何校正，可以对图像进行形变、旋转等操作，使图像满足特定的几何规律，便于后续的分析和处理。
四、几何校正的应用
几何校正广泛应用于遥感图像处理、医学图像处理、工业检测等领域。在遥感图像处理中，几何校正能够提高遥感图像的几何精度，便于地物的提取和分类。在医学图像处理中，几何校正可用于纠正医学图像中的几何畸变，提高图像的诊断精度。在工业检测中，几何校正可用于对产品进行几何测量和缺陷检测。
相机畸变校正参数
相机畸变校正参数
摘要：
一、相机畸变校正的重要性
二、畸变校正参数的设置方法
1.垂直方向畸变校正
2.水平方向畸变校正
3.色彩失真校正
4.像素级畸变校正
三、畸变校正软件推荐与使用教程
四、校正过程中应注意的问题
正文：
相机畸变校正参数
在摄影和图像处理领域，畸变校正一直是一个热门话题。畸变是指镜头在拍摄过程中对图像产生的失真现象，主要包括垂直方向畸变、水平方向畸变、色彩失真和像素级畸变等。畸变校正的目的就是消除这些失真，还原图像的本来面目。本文将详细介绍相机畸变校正参数的设置方法，以及一些实用的畸变校正软件和注意事项。
一、相机畸变校正的重要性
相机畸变校正的重要性不言而喻。畸变校正可以提高图像质量，使画面更加真实、自然。在进行畸变校正之前，我们先来了解一下畸变的类型。
1.垂直方向畸变：当镜头焦距变化时，图像的四角会出现不同程度的变形。
2.水平方向畸变：镜头在水平方向上对图像产生的失真。
3.色彩失真：由于镜头材料、光线反射等因素，图像的色彩可能会产生偏差。
4.像素级畸变：像素尺寸和镜头焦距的比值会导致图像边缘的像素变形。
二、畸变校正参数的设置方法
在进行畸变校正时，我们需要针对不同类型的畸变进行相应的参数设置。以下为常见的畸变校正参数设置方法：
1.垂直方向畸变校正：通过调整镜头的垂直方向畸变参数，可以有效消除图像四角的变形。大多数相机和图像处理软件都提供了垂直方向畸变校正功能，用户可以根据实际拍摄效果进行调整。
2.水平方向畸变校正：水平方向畸变校正相对简单，一般可通过裁剪图像或使用图像处理软件进行校正。
3.色彩失真校正：色彩失真校正需要针对不同镜头进行调整。用户可以通过相机提供的白平衡设置、后期处理软件的色彩调整功能等方式进行校正。
4.像素级畸变校正：像素级畸变校正较为复杂，通常需要使用专业的图像处理软件进行。这类软件可以对图像进行像素级别的调整，使画面更加平整。

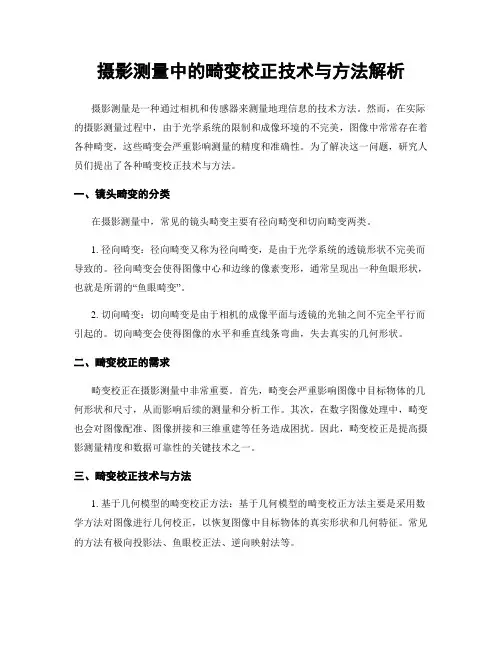

摄影测量中的畸变校正技术与方法解析
