uip协议栈下载

竭诚为您提供优质文档/双击可除uip协议栈下载篇一:uip之udp应用笔记千兆网项目中,移植了uip到mcu中,采用udp通信方式,主要用来做一些控制协议的处理。

刚开始接手的时候,并没有做过网络方面的应用,而且对tcp/ip及udp通信又不太熟悉。

好在网上有一些文档,加上仔细阅读uip_process 代码,一边用抓包软件一边调试,总算把uip很好的应用了起来,而且还针对项目某些应用的特殊性,对uip源码进行了一些修改。

本文前半部分对uip源码的一些重要函数进行介绍,后半部分将对修改的部分做个记录,以备往后查阅。

本次使用的是uip-1.0,抓包软件用的wireshark1.6.7,这个软件真的很不错,居然支持gigevision,这点真的很意外。

一、一个完整的udp数据报文格式其实uip就是将你要发送到网络上的数据加上报头,好让它被成功发送到目的主机。

所以我们要先搞清楚一个完整的数据报文,才能搞清楚uip到底在做些什么。

ethernetheader:由目标mac和本机mac及type组成,共14byte,当目标mac全为ff时,表示是udp广播。

type=0x0800表示是ip。

在uip中,ethernetheader结构体定义如下:ipheader:0x45表示version=4,headerlength=20byte;0028表示ipheader+udpheader+userdata长度为40byte;6c14为包的id,每发一个包,这个id会自加1。

80的意义是timetolive,表示这个包的存活时间,路由每转发一次,就会对它自减1。

17表示通信协议类型为udp,4a0a为ipheader的校验码。

再后面就是源ip和目的ip地址了。

udpheader:0aaa表示srcport为2730;0f74表示dstprot为3956;14表示udpheader+userdata长度为20byte,c477表示udpheader的校验码,在一般的情况下,这个可以为0。

在uip中,ipheader和udpheader结构体定义如下:userdata:再后面就是用户的数据了。

二、aRp数据报文格式网络中是使用ip来标识主机的,而数据链路层的第一道关卡是mac地址。

因此ip和mac有一张动态映射表,而这张表就是由aRp协议来建立并维护的。

下面是一个aRp数据报文。

同样的,前面14byte是ethheader。

hardwaretype对于以太网来说为0001;0800表示是ipV4;06表示mac地址的长度;04表示ip地址的长度;0001表示是arp请求,如果是0002那就是aRp应答了。

后面就是发送方的mac地址,ip地址,接收方的mac地址,ip地址。

在ethheader中,目的mac全是ff,则表示这是一个广播,所有网络里的主机都能收到。

但只有ip地址为192.168.1.11的主机才会应答。

实际上,这个aRp包的意义就是在获取ip为192.168.1.11主机的mac地址。

网络里,如果114要与11进行通讯,但又不知道它的mac地址,那么就发一个这样的报文,11收到后会向114发一个aRp应答,114收到应答后,会将11的mac保存在动态映射表中。

当然这个表会动态的更新,也就是说11的mac 会有一个生成时间,当超时后,就要重新建立。

以上介绍的是一种情况,还有一种情况是ip冲突的检测,这个正好本项目中用到,后面会有介绍。

三、uip源码简介主要介绍如下三个文件。

uip_arp.c:arp的实现;uip.c:uip_process实现;tapdev.c:网卡的底层读写调用。

四、建立一个连接uip_udp_new是用来建立一个udp连接的,入口参数是远程的ip地址和远程的端口。

uip_udp_new函数将远程ip和端口写入到uip_udp_conns数组中的某一个位置,并返回它的地址。

系统中支持的最大连接数量就是这个数组的大小,可通过uip_udp_conns宏来定义它的值。

当网卡收到数据时,uip_process会遍历uip_udp_conns 数组,如果当前包的目的端口与本机端口不匹配,或者远程端口与uip_udp_new中的端口不匹配,那么uip会直接丢弃这个包。

如下例,建立的是一个目的ip为255.255.255.255,目的端口为1234的连接,本地端口号为5678。

在本项目中,是用来向网络中广播设备信息。

所有网络中的主机1234端口都能收到这个数据包。

五、uip主调函数uip协议的处理都是通过主调函数来调用的,它应该被放在主程序while循环中,而用户的数据接收处理,和数据发送则是在回调函数中。

主调函数分成三个部分,第一个是检查网卡上有没有接收到数据,第二个是检查有没有用户数据需要发送,最后一个是用来维护aRp映射表的。

这里不得不提到两个时间基准:timer_set(timer_set(一个是periodic_timer,这个为20ms,用来周期性的检查有没有用户数据需要发送。

另一个是arp_timer,用来更新aRp表,每十秒表更新一次,旧的条目会被丢弃,默认的aRp表条目生存时间是20分钟。

voidprocess_net_data(void){inti;uip_len=tapdev_read();if(uip_len>0)//从网络上收到数据{if(buF->type==htons(uip_ethtype_ip)){uip_arp_ipin();uip_input();//接收数据处理/*iftheabovefunctioninvocationresultedindatathat shouldbesentoutonthenetwork,theglobalvariableuip_lenissettoavalue>0.*/if(uip_len>0)//如果有数据需要返回给主机{uip_arp_out();篇二:协议栈简介协议栈简介在网络中,为了完成通信,必须使用多层上的多种协议。

这些协议按照层次顺序组合在一起,构成了协议栈(protocolstack),也称为协议族(protocolsuite)。

协议栈形象的反映了一个网络中文件传输的过程:由上层协议到底层协议,再由底层协议到上层协议。

使用最广泛的是英特网协议栈,由上到下的协议分别是:应用层(http,telnet,dns,email等),运输层(tcp,udp),网络层(ip),链路层(wi-Fi,以太网,令牌环,Fddi等),物理层。

主要的协议栈:osi协议栈osi协议栈是由国际标准化组织(iso),为提倡世界范围的互操作性而定义的。

它通常被用于其它协议栈进行比较的标准。

netwarespx/ipx协议netware串行分组交换/网间分组交换(spx/ipx)协议,是由novellnetware使用的一种本质性协议(nativeprotocol)。

它源于xerox网络系统(xns)协议栈。

tcp/ip协议组传输控制协议/因特网协议(tcp/ip)是最早的网络协议栈之一。

它最初是由美国国防部为将多厂商网络产品连接在一起而实现的。

其中ip部分提供了一种对互联网络连接的最好定义,并且被许多厂商用于在局域或广域互联产品。

ibm/microsoft协议组ibm和microsoft进行互联的产品通常是结合在一起的,这是因为这两个公司联合起来开发使用他们的产品,例如,l管理器和os/2。

appletalk协议appletalk协议是由applecomputer为互联applemacintosh系统而定义的。

协议栈构建1:函数调用。

协议栈各层之间通过函数调用来传递数据包和相关的数据结构。

linux和bsd等开源系统采用这种方法。

2:消息传递。

也就是基于流消息的协议栈构建方法。

各层直接通过传递事件或消息来传递数据包和相关的数据结构。

据说solaris和windows等商业操作系统采用这种方法。

3:包队列。

各层直接通过包队列(queue)来连接,各层都实现为独立的进程或线程,通过轮询来收发数据包。

线程主动去收发包,而不是通过事件来通知。

有些系统的某些模块会采用这种方法。

数据进入协议栈时的封装过程uip协议栈分析uip特性uip协议栈去掉了完整的tcp/ip中不常用的功能,简化了通讯流程,但保留了网络通信必须使用的协议,设计重点放在了ip/tcp/icmp/udp/aRp这些网络层和传输层协议上,保证了其代码的通用性和结构的稳定性。

由于uip协议栈专门为嵌入式系统而设计,因此还具有如下优越功能:(1)代码非常少,其协议栈代码不到6k,很方便阅读和移植。

(2)占用的内存数非常少,Ram占用仅几百字节。

(3)其硬件处理层、协议栈层和应用层共用一个全局缓存区,不存在数据的拷贝,且发送和接收都是依靠这个缓存区,极大的节省空间和时间。

(4)支持多个主动连接和被动连接并发。

(5)其源代码中提供一套实例程序:web服务器,web 客户端,电子邮件发送程序(smtp客户端),telnet服务器,(6)对数据的处理采用轮循机制,不需要操作系统的支持。

由于uip对资源的需求少和移植容易,大部分的8位微控制器都使用过uip协议栈,而且很多的著名的嵌入式产品和项目(如卫星,cisco路由器,无线传感器网络)中都在使用uip协议栈。

uip架构uip相当于一个代码库,通过一系列的函数实现与底层硬件和高层应用程序的通讯,对于整个系统来说它内部的协议组是透明的,从而增加了协议的通用性。

uip协议栈与系统底层和高层应用之间的关系如图2-1所示。

从上图可以看出,uip协议栈主要提供了三个函数供系统底层调用。

即uip_init(),uip_input()和uip_periodic()。

其与应用程序的主要接口是uip_appcall()。

uip_init()是系统初始化时调用的,主要初始化协议栈的侦听端口和默认所有连接是关闭的。

当网卡驱动收到一个输入包时,将放入全局缓冲区uip_buf中,包的大小由全局变量uip_len约束。

同时将调用uip_input()函数,这个函数将会根据包首部的协议处理这个包和需要时调用应用程序。

当uip_input()返回时,一个输出包同样放在全局缓冲区uip_buf里,大小赋给uip_len。

如果uip_len是0,则说明没有包要发送。

否则调用底层系统的发包函数将包发送到网络上。

uip周期计时是用于驱动所有的uip内部时钟事件。

当周期计时激发,每一个tcp连接都会调用uip函数uip_periodic()。

类似于uip_input()函数。

uip_periodic()函数返回时,输出的ip包要放到uip_buf中,供底层系统查询uip_len的大小发送。

合集下载

【原创】Contiki介绍及参考资料

【原创】Contiki介绍及参考资料
物联网开发论坛编制
1
-专业的物联网|Contiki 6Lowpan|Zigbee|RFID|M2M|无线传感器网络开发论坛
统,可以提供对本地串口终端、基于 VNC 的网络化虚拟显示或者 Telnet 的图形 化支持。 Contiki 系统内部集成了两种类型的无线传感器网络协议栈:uIP 和 Rime。 uIP 是一个小型的符合 RFC 规范的 TCP/IP 协议栈,使得 contiki 可以直接和 Internet 通信。uIP 包含了 IPv4 和 IPv6 两种协议栈版本,支持 TCP、UDP、ICMP 等协议,但是编译时只能二选一,不可以同时使用。Rime 是一个轻量级为低功 耗无线传感器网络设计的协议栈,该协议栈提供了大量的通信原语,能够实现从 简单的一跳广播通信,到复杂的可靠多跳数据传输等通信功能。

参考资料 Contiki 官方网站: Contiki Wiki: www.sics.se/contiki/wiki Contiki 源代码文档: /contiki-doxygen Contiki 代码下载: /projects/contiki/files/Contiki/ 或者使用 Git 工具下载 contiki 代码: git clone git:///gitroot/contiki/contiki Instant Contiki 开发环境: /projects/contiki/files/Instant%20Contiki 物联网开发论坛:
Cooja/MSPsim、文件系统 Coffee File system(CFS) 、shell 命令工具等,指出了 Contiki 的应用领域。最后给出了 Contiki 相关网站、教程和绍
Contiki 是一个开源的、高度可移植的多任务操作系统,适用于联网嵌入式 系统和无线传感器网络,由瑞典计算机科学学院(Swedish Institute of Computer Science)的 Adam Dunkels 和他的团队开发。Contiki 完全采用 C 语言开发,可移 植性非常好,对硬件的要求极低,能够运行在各种类型的微处理器及电脑上,目 前已经移植到 8051 单片机、 MSP430、 AVR、 ARM、 PC 机等硬件平台上。 Contiki 适用于存储器资源十分受限的嵌入式单片机系统,典型的配置下 Contiki 只占用 约 2Kbytes 的 RAM 以及 40Kbytes 的 Flash 存储器。Contiki 是开源的操作系统, 适用于 BSD 协议,即可以任意修改和发布,无需任何版权费用,因此已经应用 在许多项目中。 Contiki 操作系统是基于事件驱动(Event-driven)内核的操作系统,在此内 核上,应用程序可以在运行时动态加载,非常灵活。在事件驱动内核基础上, Contiki 实现了一种轻量级的名为 protothread 的线程模型,来实现线性的、类似 于线程的编程风格。该模型类似于 Linux 和 windows 中线程的概念,多个线程共 享同一个任务栈, 从而减少 RAM 占用。 Contiki 还提供一种可选的任务抢占机制、 基于事件和消息传递的进程间通信机制。Contiki 中还包括一个可选的 GUI 子系

ETH—Lwip以太网通信

ETH—Lwip以太网通信

ETH—Lwip以太⽹通信1、TCP/IP 协议栈 标准 TCP/IP 协议是⽤于计算机通信的⼀组协议,通常称为 TCP/IP 协议栈,通俗讲就是符合以太⽹通信要求的代码集合,⼀般要求它可以实现每个层对应的协议,⽐如应⽤层的 HTTP、 FTP、 DNS、 SMTP 协议,传输层的 TCP、 UDP 协议、⽹络层的 IP、ICMP 协议等等。

关于 TCP/IP 协议详细内容推荐阅读《TCP-IP 详解》和《⽤ TCP/IP 进⾏⽹际互连》理解。

Windows 操作系统、 UNIX 类操作系统都有⾃⼰的⼀套⽅法来实现 TCP/IP 通信协议,它们都提供⾮常完整的 TCP/IP 协议。

对于⼀般的嵌⼊式设备,受制于硬件条件没办法⽀持使⽤在 Window 或 UNIX 类操作系统的运⾏的 TCP/IP 协议栈,⼀般只能使⽤简化版本的TCP/IP 协议栈,⽬前开源的适合嵌⼊式的有 uIP、 TinyTCP、 uC/TCP-IP、 LwIP 等等。

其中LwIP 是⽬前在嵌⼊式⽹络领域被讨论和使⽤⼴泛的协议栈。

1.1 、为什么需要协议栈 物理层主要定义物理介质性质, MAC ⼦层负责与物理层进⾏数据交接,这两部分是与硬件紧密联系的,就嵌⼊式控制芯⽚来说,很多都内部集成了 MAC 控制器,完成 MAC ⼦层功能,所以依靠这部分功能是可以实现两个设备数据交换,⽽时间传输的数据就是 MAC数据包,发送端封装好数据包,接收端则解封数据包得到可⽤数据,这样的⼀个模型与使⽤ USART 控制器实现数据传输是⾮常类似的。

但如果将以太⽹运⽤在如此基础的功能上,完全是⼤材⼩⽤,因为以太⽹具有传输速度快、可传输距离远、⽀持星型拓扑设备连接等等强⼤功能。

功能强⼤的东西⼀般都会⽤⾼级的应⽤,这也是设计者的初衷。

使⽤以太⽹接⼝的⽬的就是为了⽅便与其它设备互联,如果所有设备都约定使⽤⼀种互联⽅式,在软件上加⼀些层次来封装,这样不同系统、不同的设备通讯就变得相对容易了。

uip移植笔记

uip移植笔记

本笔记适用于uIP1.0。

移植平台介绍:MSP430F149+cs8900a+IAR1、阅读The uIP Embedded TCP/IP Stack The uIP 1.0 Reference Manual.2、建立一个文件夹,起名myport,将uip-1.0下的uIP和lib两个文件夹拷贝过去,然后再在myport下建立app文件夹。

3、将unix子文件夹下的clock-arch.c、clock-arch.h拷贝到myport下,这个文件实现协议栈所用的时钟,由430的定时器完成,有三个函数:clock_time_t clock_time(void){return ticks;}void clock_init(void){定时器的初始化工作}__interrupt void timer_interrupt(void)/*定时器中断函数*/{++ticks;}。

4、将unix子文件夹下的uip-conf.h拷贝到myport下,这个文件实现协议栈所用的配置,按照需要修改之。

5、写cs8900a的驱动函数,这里采用8位、查询模式,替换tapdev.c 或slipdev.c。

6、将unix子文件夹下的main.c函数拷贝到myport下,这个是主调度流程,按照需要修改。

7、建立自己的工程,将以上文件包含。

8、调试,改错。

其中,uip的缓冲区是以字节数组的形式产生,为了保证它的起始地址是偶数,必须指定地址。

UDP的初始化如下void myudp_init(void){uip_ipaddr_t ipaddr;//定义IP类型变量uip_ipaddr(ipaddr, 210,29,104,88); //远程IP为210.29.104.88if(myudp_conn != NULL){uip_udp_remove(myudp_conn);//如果连接已经建立,则删除之}myudp_conn = uip_udp_new(&ipaddr, HTONS(1000));//建立到远程ipaddr,端口为1000的连接if(myudp_conn != NULL){uip_udp_bind(myudp_conn, HTONS(2000));//绑定本地端口为2000,也就是2000-->1000 发数据}}void myudp_send(char *str,short n){char *nptr;nptr = (char *)uip_appdata;memcpy(nptr, str, n);uip_udp_send(n); //发送n个数据}void newdata(){char *nptr;short len;len = uip_datalen();//读取数据长度nptr = (char *)uip_appdata; //取得数据起始指针if(len<4)myudp_send("Please check the command!\n",26);else if(strncmp(nptr,"getname",7)==0)myudp_send("My name is xiaomu.",19);else myudp_send("Unkown command!\n",16);}/*---------------------------------------------------------------------------*//** \internal* The main UDP function.*//*---------------------------------------------------------------------------*/voidmyudp_appcall(void){if(uip_udp_conn->rport == HTONS(1000)){if(uip_poll()) {myudp_send("hello\n",6);//定时时间到,发hello}if(uip_newdata()) //如果指定IP的指定端口发来数据{newdata();}}}TCP的和这个差不多,初始化时就监听端口uip_listen(HTONS(23));myudp_conn = uip_udp_new(&ipaddr, HTONS(0));//如果远程ipaddr为0,端口也为0,则可以接收来自任何ip任何端口的信息,但必须指定本地端口,即要绑定。

ARMFLY STM32F103ZE-EK 开发板 说明书

ARMFLY STM32F103ZE-EK 开发板 说明书

S T M32F103Z E-E K开发板用户手册版本:V1.0安富莱电子开发网W W W.A R M F L Y.C O M1.产品规格简介STM32F103ZE-EK开发板以STM32F103ZET6(LQFP144)为核心。

STM32F103ZE 是ST(意法半导体)公司推出的ARM Crotex-M3产品线中功能最强大的一款CPU。

片内集成512kB Flash、64kB RAM、1个USB、1个CAN、 8个定时器、5个USART、3个ADC、2个DAC、3个SPI、2个I2C、2个I2S、1个SDIO、112个GPIO、FSMC总线(支持NOR,NAND,SRAM)。

CPU主频72MHz,广泛适用于各种应用场合。

本开发板具备丰富的硬件资源,配套的试验例程均提供源代码,文档齐备,非常适合于学习和项目评估。

硬件资源■ 8M晶振作为MCU的时钟,32768晶振用于RTC ■ 1M字节SRAM,16M字节NOR Flash,128M字节NADN Flash■ 2M字节串行Flash,256字节串行EEPROM■ 1个SD/MMC卡座■ 1个CAN2.0A/B接口■ 2个RS232串口■ 1个RS485接口■ 1个USB2.0全速DEVICE接口■ 1个USB2.0全速HOST接口■ 1个100M/10M以太网接口■ I2S音频DAC(24bit,96kHz),1个立体声耳机插座,1个扬声器■ 3.0寸TFT真彩触摸LCD(WQVGA,400x240)■ 1个5向摇杆,1个Reset按钮、1个wakeup按钮、1个自定义按钮 ■ 4个自定义LED,1个电源LED,1个音频LED ■ 1个CR1220电池座■ 1个精密可调电阻连接到ADC输入■ 所有的GPIO引到2.54mm间距焊盘■ 1个DAC引出端子,1个PWM引出端子■ 标准2.54mm间距JTAG插座■ 2个BNC输入端子,集成双通道示波器电路,具备AC/DC切换、输入增益切换开关■ 3种供电方式:USB电缆、外接5V电源、JTAG 调试接口(J-LINK仿真器)■ 1个电源开关,上下电时无需拔插电缆■ 3种启动方式:用户Flash、系统存储器、SRAM ■ 用拨码开关取代跳线帽,避免跳线帽丢失■ 板子规格:14cm x 12cm软件资源■ 提供100多个试验例程■ 提供uCOS_II+ucGUI例程和文档■ 即将展开USB虚拟示波器项目源码■ 即将移植ucLinux (硬件资源已满足要求) ■ 更多的软件资源将在发布标配清单■STM32F103ZE-EK开发板1块■ 3.0寸TFT触摸显示模块1块■1根串口线、1根网线、1根USB电缆■资料光盘1张可选的配件:■60M示波器探头1对■USB转串口线1根2.快速入门2.1.注意事项(1)外接电源必须是5.0V 的直流电源,插头有极性,内正外负。

控制器局域网(CAN)实验

控制器局域网(CAN)实验

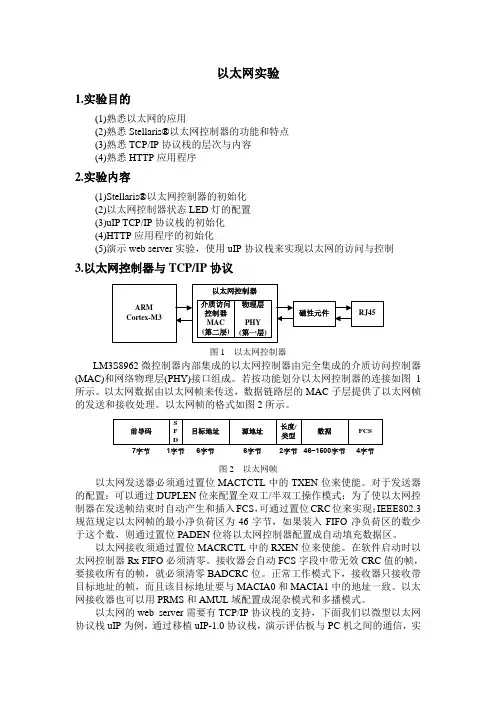

以太网实验1.实验目的(1)熟悉以太网的应用(2)熟悉Stellaris®以太网控制器的功能和特点(3)熟悉TCP/IP协议栈的层次与内容(4)熟悉HTTP应用程序2.实验内容(1)Stellaris®以太网控制器的初始化(2)以太网控制器状态LED灯的配置(3)uIP TCP/IP协议栈的初始化(4)HTTP应用程序的初始化(5)演示web server实验,使用uIP协议栈来实现以太网的访问与控制3.以太网控制器与TCP/IP协议ARM Cortex-M3磁性元件RJ45以太网控制器介质访问控制器MAC(第二层)物理层PHY(第一层)图1 以太网控制器LM3S8962微控制器内部集成的以太网控制器由完全集成的介质访问控制器(MAC)和网络物理层(PHY)接口组成。
