变压器铁芯接地电流在线监测装置技术规范
变压器铁芯接地在线监测
项目研究水平和技术发展趋势
变压器铁心多点接地在线监测的研究是近几年发展 起来的，虽然国内外已有不少公司投入人力、物力开发 出了一系列该产品，但总体上功能还比较单一,出现多点 接地时不能及时进行故障处理。为解决上述问题，提高 铁心绝缘的在线监测技术水平，早日在供电部门实现状 态检修，以发挥其经济效益和社会效益。保定市精艺电 子仪器有限公司和华北电力大学故障诊断研究室于2005 年5月立项，开发出了一套具有独立知识产权的实用化在 线监测与诊断系统，无论从理论上和实际工程应用效果 上均达到国内领先水平。
4
一、装置简介
本装置是在对变压 器铁心多点接地故障深 入研究基础上开发的， 上图为：公司经理张正平和华 该装置集信号采集、 北电力大学专家广泛调研变压 实时显示、数据传输、 器铁心接地故障的有关信息 计算、分析、存储、过电流限流于一体， 它的成功开发和应用，对提高变压器运行 的可靠性和对在线监测技术的应用起到了 良好的促进作用。
5
二、铁心多点接地在线监测的必要性及意义
目前，我国制造的大中型变压器，铁心大都经一只套管 引至油箱体外接地。这是因为变压器铁心在运行时，线圈的 电场和磁场共同作用使铁心的各部件（包括夹件等）具有不 同的电位，若铁心不可靠接地，则因电位不同而可能产生断 续局部放电现象，损坏其绝缘；另一方面，如果变压器铁心 出现多点接地情况，则每两个接地点间通过铁心自身和接地 线路形成一个闭合回路，其中 交链的磁通将在回路中感应出 环流，使铁心局部过热，严重 时会造成局部烧损，这就是变 压器铁心多点接地故障。有关 资料表明，因铁心多点接地造 成的事故，占变压器总事故的 第三位，因此正常运行的变压 器必须且只能一点接地。
等效阻抗Z
i(t)
AC
保 护 元 件
变电站内主变铁芯接地电流在线监测装置的设计

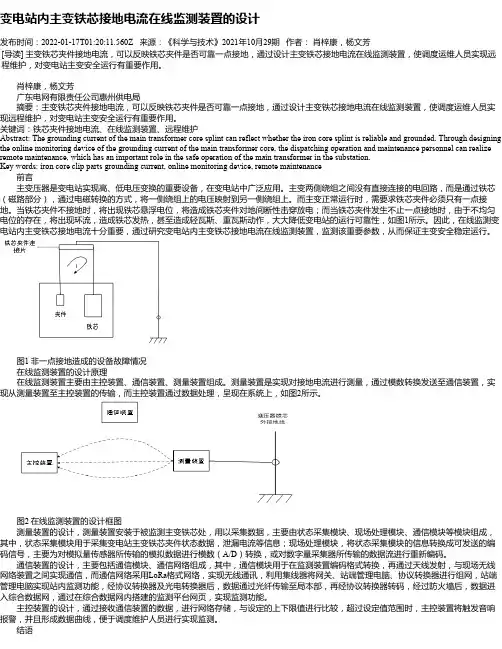

变电站内主变铁芯接地电流在线监测装置的设计发布时间：2022-01-17T01:20:11.560Z 来源：《科学与技术》2021年10月29期作者：肖梓康，杨文芳[导读] 主变铁芯夹件接地电流，可以反映铁芯夹件是否可靠一点接地，通过设计主变铁芯接地电流在线监测装置，使调度运维人员实现远程维护，对变电站主变安全运行有重要作用。
肖梓康，杨文芳广东电网有限责任公司惠州供电局摘要：主变铁芯夹件接地电流，可以反映铁芯夹件是否可靠一点接地，通过设计主变铁芯接地电流在线监测装置，使调度运维人员实现远程维护，对变电站主变安全运行有重要作用。
关键词：铁芯夹件接地电流、在线监测装置、远程维护Abstract: The grounding current of the main transformer core splint can reflect whether the iron core splint is reliable and grounded. Through designing the online monitoring device of the grounding current of the main transformer core, the dispatching operation and maintenance personnel can realize remote maintenance, which has an important role in the safe operation of the main transformer in the substation. Key words: iron core clip parts grounding current, online monitoring device, remote maintenance 前言主变压器是变电站实现高、低电压变换的重要设备，在变电站中广泛应用。
变压器铁芯接地在线监测系统
供应变压器铁芯接地在线监测系统技术参数额定数据■ 额定交流电压Un 220V ■ 额定频率Fn 50Hz■ 辅助继电器电压Ur 48V通道及监测线路数■ 通道数12路模拟量（6路传输大电流，6路传输小电流）■ 监测铁芯电流数2路（另一路亲置以备用）■ 采集速率24点每波周■ A/D转换精度12位测量精度通过与基准电流的整定及验证实验可得：■ 在范围为0.5A～30A的大电流时，峰峰值相对误差＜0.5%；有效值相对误差：＜0.6%■ 在范围为0.5ma～1A的大电流时，峰峰值相对误差：＜0.6%；有效值相对误差：＜0.2%测量范围测量电流峰峰范围：1m30A～3mA通信接口标准网络接口，可采用光纤或双绞线作为传输介质。
可设定参数■ 本站信息包括本站编号，本站名称及线路数量■ 通道信息包括通道名称，各段编号■ 通道系数各通道的电流比例系数（已通过实验设定，一般不需变动）■ 报警电流上限■ 通讯方式的设定抗电磁干扰性能■ 脉冲干扰试验■ 能承受频率为1MHz及100kHz电压幅值共模2500V，差模1000V的衰减震荡波脉冲干扰试验。
■ 静电放电测试■ 能承受IEC1000-4-2标准Ⅲ级、试验电压6kV的静电放电试验。
■ 辐射电磁场干扰测试■ 能承受IEC1000-4-3标准Ⅲ级、干扰场强10V/m的辐射电磁场干扰试验。
■ 快速瞬变干扰测试■ 能承受IEC1000-4-4标准Ⅲ级的快速瞬变干扰试验。
主机外型尺寸：2200×600×650产品说明使用环境■ 装置具有抗电磁干扰能力，保证电源在标称电压的正负15%、频率的49～51 Hz范围内电压总谐波畸变率不超过8%条件下正常工作；■ 大气压力：80kPa～110kPa（相当海拔高度2km以下）；■ 相对湿度：最湿月的月平均最大相对湿度为90%，同时该月的月平均最低温度为25℃，且表面无疑露。
最高温度为55℃时，平均最大相对湿度不超过50%。
变压器局部放电(特高频法)在线监测装置技术规范_(终稿)
变压器局部放电（特高频法）在线监测装置技术规范1范围本规范规定了变压器局部放电（特高频法）在线监测装置的术语、技术要求、试验项目及要求、检验规则、标志、包装、运输、贮存要求等。
本规范适用于变压器局部放电（特高频法）在线监测装置。
2规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 191 包装储运图示标志GB/T 7261 继电保护和安全自动装置基本试验方法GB/T 6379.1 测量方法与结果的准确度（正确度与精密度）第1部分：总则与定义GB/T 11287 电气继电器量度继电器和保护装置的振动、冲击、碰撞和地震试验GB 2423 电工电子产品环境试验第2部分：试验方法GB 4208 外壳防护等级（IP代码）GB/T 17626 电磁兼容试验和测量技术DL/T 860 变电站通信网络和系统GB7354 局部放电测量GB/T16927 高电压试验技术3术语和定义下列术语和定义适用于本规范。
3.1特高频法（ultra high frequency(UHF)）指采用特定的传感器检测局部放电在特高频频段（300～1500MHz）所产生电磁波信号的方法。
3.2最小可测放电量在检定环境下针对特定典型的局部放电类型所能检出的最小放电量q min（pC）。
为了得到明确的测量结果，q min的测量幅值至少应为背景幅值的2倍。
4技术要求4.1通用技术要求在线监测装置的通信功能、绝缘性能、电磁兼容性能、环境性能、机械性能要求、外壳防护性能、连续通电性能、可靠性及外观和结构等通用技术要求如下。
4.1.1一致性功能应采用标准可靠的现场工业控制总线或以太网络总线，采用统一的通信协议和数据格式，应具备时间同步功能。
上传数据应遵循DL/T 860通信协议。
在线监测装置传输的数据内容和方式，以及进行数据建模时应遵循的原则见附录A。
变压器铁芯及夹件接地电流在线监测装置的设计和应用
变压器铁芯及夹件接地电流在线监测装置的设计和应用摘要：针对当前变压器铁芯及夹件接地电流需要运行人员定时人员测量，存在时效差及缺乏系统数据记录的问题，研制了一套能够实时在线监测变压器铁芯及夹件接地电流的装置。
该装置能够实时监测到变压器铁芯及接地电流数值，并实现就地显示和PC端、移动端实时查询数据的功能。
并且装置具有报警功能，当接地电流超过设定值后，能够通过短信、微信等方式实时进行告警，有助运行人员及时发现异常。
此外，装置还有具有数据存储功能，有助于历史数据的分析。
关键词：变压器；铁芯；夹件；接地电流；在线监测0 引言电力变压器是变电站的核心设备之一，为防止变压器正常运行时铁芯及夹件因对悬浮电压而造成对地断续性击穿放电，要求铁芯及夹件必须有一点可靠接地，消除形成铁芯及夹件悬浮电位的可能[1]。
但当铁芯及夹件出现两点以上接地时，导致的不均匀电位便会在接地点之间形成环流，进而造成变压器发热损坏的情况[2]。
按照相关电力规程的要求，变压器铁心夹件的接地电流应小于100mA[3]。
当前对铁芯及夹件接地电流的测量手段是运行人员在一定的时间周期内，借助钳形电流表对变压器的铁芯及夹件的接地下引线电流进行测量，存在着数据的精确度和时效性问题，无法对变压器的状态做出一个准确有效的判断。
并且，当变压器发生故障时，运行人员进行测量工作也存在着发生人身伤亡的可能性。
因些，亟需研制一种能够实时地对变压器铁芯及夹件接地电流进行监测的装置，不仅能够就地采集显示数值，同时还能将数据上传到网络端并在PC端或者移动端实时读取到数据，并且在电流超过某个设定数值时，能够提醒告警，确保及时发生变压器的异常情况。
1 在线监测装置设计铁芯及夹件接地电流在线监测装置首先应确保装置采集数据具有较高的精确度，运行人员不仅可就地读取到接地电流的数值，而且还可通过移动、PC端随时随地读取电流数值，并且通过装置的告警功能及时发现设备的异常。
针对以上设计的功能要求，装置整体结构图如图1所示。

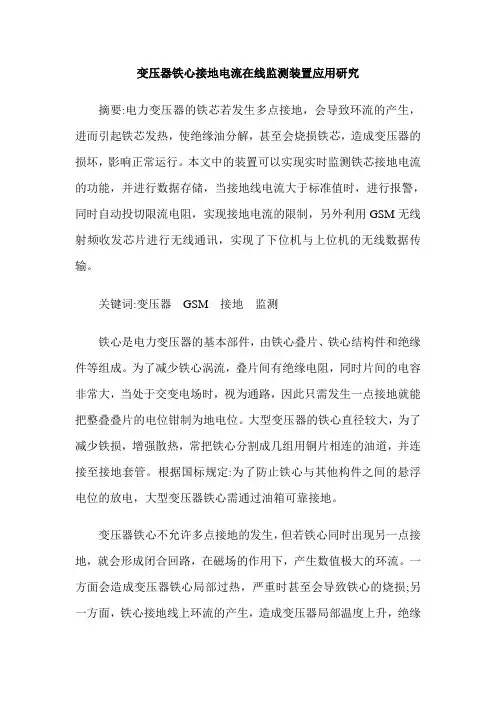

变压器铁心接地电流在线监测装置应用研究
变压器铁心接地电流在线监测装置应用研究摘要:电力变压器的铁芯若发生多点接地，会导致环流的产生，进而引起铁芯发热，使绝缘油分解，甚至会烧损铁芯，造成变压器的损坏，影响正常运行。
本文中的装置可以实现实时监测铁芯接地电流的功能，并进行数据存储，当接地线电流大于标准值时，进行报警，同时自动投切限流电阻，实现接地电流的限制，另外利用GSM无线射频收发芯片进行无线通讯，实现了下位机与上位机的无线数据传输。
关键词:变压器GSM 接地监测铁心是电力变压器的基本部件，由铁心叠片、铁心结构件和绝缘件等组成。
为了减少铁心涡流，叠片间有绝缘电阻，同时片间的电容非常大，当处于交变电场时，视为通路，因此只需发生一点接地就能把整叠叠片的电位钳制为地电位。
大型变压器的铁心直径较大，为了减少铁损，增强散热，常把铁心分割成几组用铜片相连的油道，并连接至接地套管。
根据国标规定:为了防止铁心与其他构件之间的悬浮电位的放电，大型变压器铁心需通过油箱可靠接地。
变压器铁心不允许多点接地的发生，但若铁心同时出现另一点接地，就会形成闭合回路，在磁场的作用下，产生数值极大的环流。
一方面会造成变压器铁心局部过热，严重时甚至会导致铁心的烧损;另一方面，铁心接地线上环流的产生，造成变压器局部温度上升，绝缘损坏或降低，由此产生放电性故障;再者，局部过热会使油质劣化，产生可燃气体，引起变压器重瓦斯动作跳闸。
因此，如何及时准确地对铁心的接地故障进行诊断，并且采取积极有效的措施，是电力系统亟待解决的问题。
1 铁心的接地故障类型变压器铁心发生多点接地的常见类型有以下几种。
(1)铁心装配或焊接过程中遗留的金属杂物。
(2)铁轭的压钉碰住铁轭。
(3)铁心运输或运行时，振动导致夹件移位，使得铁心与夹件两者接触。
(4)安装工作的疏忽，未及时卸掉油箱的定位钉。
(5)油箱内残留安装时的金属异物。
(6)铁轭与夹件间的垫块的绝缘性能降低。
通过上述分析，可以总结，从变压器的制造过程，到安装调试，以及运行维护，无论其中哪个环节处理不当都会导致环流的产生，进而引起铁心局部发热，甚至造成铁心烧损，导致必须进行硅钢片更换的重大故障。
变压器中性点直流电流在线监测装置技术规范
(4)变压器中性点直流电流监测数据超过限值时，具有报警功能，且限值可设置。
4.4性能要求
变压器中性点直流电流在线监测装置的测量范围和测量准确度满足表4-1要求。
表4-1变压器中性点直流电流在线监测装置测量范围和准确度要求
通用性试验项目包括：结构和外观检查、通信功能试验、绝缘性能试验、电磁兼容性能试验、环境适应性能试验、机械性能试验、外壳防护性能试验、连续通电试验以及可靠性评估，这些项目的试验方法、试验后监测装置需满足的性能要求遵照《变电设备在线监测装置通用技术规范》中的相关条目执行。
5.2.2准确度试验
装置一次侧分别施加-80A、-60A、-40A、-20A、0A、20A、40A、60A、80A直流电流（直流电流源精度等级应不低于0.5级），记录测量值，按公式(1)计算准确度，其最大值应不大于3%。
本标准自XXXX年XX月XX日起实施。
执行中的问题和意见，请及时反馈给南方电网公司生产技术部。
变压器中性点直流电流监测系统技术规范
1.
本标准规定了变压器中性点直流在线监测装置的范围、术语、使用条件、技术要求、试验、备品备件、标志、包装、运输、贮存要求等，可作为产品的研制、生产、检验和现场测试的依据。
(1)变压器中性点直流电流在线监测装置具备对变压器的中性点直流电流等状态量进行连续实时或周期性自动监视检测功能，监测装置所输出监测数据的更新速度不应低于1次/10秒钟；
(2)对于变压器中性点直流电流抑制装置，装置内部的变压器中性点直流电流测量模块输出信号应同时接入变电站内测控装置，监测数据应上传至地区监测中心、省监测中心；
本标准适用于110kV及以上电压等级的变压器中性点直流在线监测装置的生产、检测、使用和维修。
