数电期中试卷(有答案)
丽水学院
2009~2010学年第二学期期中考试试卷
科目 数字电子技术
使用班级 计081、082(本)
班级： 姓名： 学号： 成绩：
题号 一 二 三 四 五 总分
得分
一、单项选择题（20题×1分）：
1．数字信号是指（ ）。
A．时间上离散变化的信号； B．时间、量值上都连续变化的信号；
C．量值上连续变化的信号； D．时间、量值上都离散变化的信号；
2．二进制数的展开公式是（ ）。
A．D=∑ki 2 i B．D=∑ki 10 i C．D=∑ki8 i D．D =∑ki16 i
3．关于“数字电路的优点”，下列最合适的说法是（ ）。
A．便于集成化；B．抗干扰能力强；C．便于存储、传输和加密；D．前3项和。
4．下列十进制代码中，错误的说法是（ ）。
A．十进制代码可由4位二进制码元组成； B．ASCⅡ码共有127位码；
C．余3码可由BCD-8421码转换而得； D．格雷码能组成十进制码。
5．下列实验内容中，错误的说法是（ ）。
A．所有的数电电路，都可在仿真软件环境中建立和验证 。
B．仿真软件中的示波器、信号发生器等仪器的功能，与真实的功能一致。
C．TTL集成电路的电源通常为5V；
D．HC系列CMOS集成电路的电源通常为4.5V ~ 5.5V。
6．逻辑代数的基本电路定理中，下列说法错误的是（ ）。
A．对逻辑式Y而言，将其中的与与或互换，0与1互换；原变量与反变量互换，则得到的结果就是Y 的对偶式，这就是对偶定理。
B．用一个逻辑式代替等式中的自变量，等式仍成立；这就是代入定理。
C．摩根定理可将逻辑与的关系与逻辑或的关系进行互换；
D．在反演定理中，也要遵守“先括号、然后与、最后或”的运算优先次序。
7．TTL、CMOS集成反相器门电路中，下列说法错误的是（ ）。
A．CMOS集成门电路输入级可等效为1个电容电路。
B．TTL集成门电路结构分为输入级、倒相级和输出级。
C．TTL集成门电路输入信号只由电压值决定。
D．2种集成电路的输出级由2个开关管组成“互补开关电路”。
8．三态输出门集成电路的特点是（ ）。
A．输出端悬空，形成与输入端不同电压值的高、低电平。
B．无论何种状态，输出端始终呈现“高阻抗”现象。
C．能形成“线与”的功能。
D．输入端控制输出端，可呈现出高、低电平及“高阻抗”3种状态。
第 1 页 共 6 页 得 分 9．逻辑函数的概念中，下列错误的说法是（ ）。
A．早期主要用于开关电路的分析中； B．通常自变量和函数的取值为0或1；
C．是用函数式表示事物的逻辑关系的数学式；D．表示逻辑状态及变化，但不能表示数字变化。
10．下列关于集成电路芯片的说明，错误的是（ ）。
A．74LS00芯片，属于双极型低功耗高速4与非门电路，电源为5V±5% ；
B．74HC48芯片，属于单极型CMOS数码管译码电路，电源为5V±10% ；
C．74HCT86芯片，属于单极型CMOS(与TTL兼容)4异或门电路，电源为5V±10% ；
D．74LS138芯片，属于TTL型3-8线译码器电路，具有3个使能端 。
11．逻辑函数Y=A’ B C + (A+ B’ + C’)’ 的反函数是（ ）。
A．(A+B’+C’ ) ( A’BC )； B．AB’C’； C．0； D．A+B’+C’。
12．逻辑电路的分析方法是（ ）。
A．对给定的逻辑问题，给出逻辑电路的实施方案； B．用来求解真值表；
C．对给出的逻辑电路，给出函数式和逻辑分析结果；D．用卡诺图来化简。
13．TTL-74S型反相器集成门电路，由( )级电路构成。
A．2； B．3； C．4； D．5。
14．检查组合逻辑电路“竞争-冒险”现象的函数式是：（ ）
A．Y=A+B’ Y=AB’ B．Y=A⊕B
C．Y=A+A’ Y=AA’ D．Y=A⊙B。
15. 与非门输入端接入不同值的电阻，可使得电路的输出电压为（ ）。
A．高电平； B．低电平； C．临界值； D．以上三项之总和。
16．关于“功耗-延迟积”参数，下面错误的说法是（ ）。
A．指电路芯片的功率指标； B．指电路芯片的电功率与信号平均延迟时间的乘积；
C．是衡量电路芯片综合性能的指标； D．该指标越低，电路性能越好。
17．关于OC型集成门电路，下面错误的说法是( )。
A．是集电极开路型门电路； B．可实现“线与”的逻辑功能；
C．可以形成高阻态等3种输出状态； D．可实现“输出电平转换”的功能。
18．关于组合逻辑电路，下面正确的说法是( )。
A．可实现“存储”的逻辑功能； B．输出仅取决于该时刻的输入状态，与电路原来状态无关；
C．可构成“反馈型”的电路结构；D．输出状态由当前输入和以往状态共同决定。
19．关于“数据选择器”电路，下列正确回答是（ ）。
A．是将输入的几条信息中的1条，编码输出； B．可实现逻辑组合电路，或驱动数码管；
C．可比较几个信息的数值大小，输出比较结果；D．可由地址译码，选择1条信息进行输出。
20．已知74LS48是共阴极数码管译码电路，当显示数字“2”时，输出脚abcdefg信号为( )。
A．0110011； B．1011011； C．1101101； D．0010010。
二、基本知识填空（20空×1分）
1．完成下表中数制的转换，和集成电路知识填空。
二进制 十进制 十六进制
电路种类 英文简写 集程度规格
1100．1010 中规模
集成电路
32．625 超大规模
集成电路
第 2 页 共 6 页 得 分 2．逻辑代数的表达方式有 、 和 等若干种，28用“余3码”表示
为 ；用8421BCD码表示为 ；集成电路“54”和“74”系列的主要
区别是 。
3. 用二进制补码运算法计算填空下列2题（其它方法不得分）：
十进制减法 转为二进制补码相加形式 补码相加结果 转为二进制原码
（1）20 —25
（2）—12 —5
三、逻辑代数化简与转换题（5题×4分 = 20分）
3．1已知某十进制“余3码”的4舍5入电路，请填出其真值表（如下），并列出逻辑函数式。
3．2用公式法化简下列3.2和3.3题，用卡诺图法化简下列3.4和3.5题。（共16分）
3.2 Y2 = A B’C + A‘ + B + C’
3.3 Y3 = AC’ + ABC + ACD’ + CD
3.4
Y4 (A,B,C,D) = ∑m ( 0,1,2,8,9,10 )
3.5 Y5 (A,B,C,D) = ∑m ( 1,2,7,13,14,15 ) + d (3,6,9,10,11 )
第 3 页 共 6 页 得分
数码 输 入 输出
A B C D Y1
0
1
2
3
4
5
6
7
8
9
四、集成电路分析与计算（第1题5分、第2题9分、第3题16分，本大题共30分）
4.1求下列TTL (Y1~ Y5)
集成门电路的输出端电压逻辑值。(5分)
Y1 Y2 Y3 Y4 Y5
（1）Y1 （2） Y2 （3）Y3
（4）Y4 （5）Y5
4.2用3线-8线译码器74LS138和门电路实现下列多输出逻辑函数组，列出各函数组的最小项函数表达式，并绘出相关逻辑电路图(9分)
Y1 = AB+AC； Y2 = A’B’C+B’C； Y3 = AB’C’+A’BC’+ ABC；
第 4 页 共 6 页 得分
悬 空 Y1 Y2 Y3
Y4 Y5 560Ω 2.7KΩ
3kΩ
560Ω 1 1 1 1
1
0
1 0
0
1
4.3用基本门电路设计“一位数全加器”电路，要求如下（共16分）：
（1）在下列指定格式中写出真值表；(4分)
（2）根据真值表，列出相关逻辑函数式；(4分)
（3）绘出1位全加器逻辑电路连接原理图。(4分)
（4）说明实验室中采用何种集成电路芯片实现之，并说明检验电路成功与否的逻辑方法。（4分）
输
入 A
B
CI
输
出 S
CO
第 5 页 共 6 页
得分

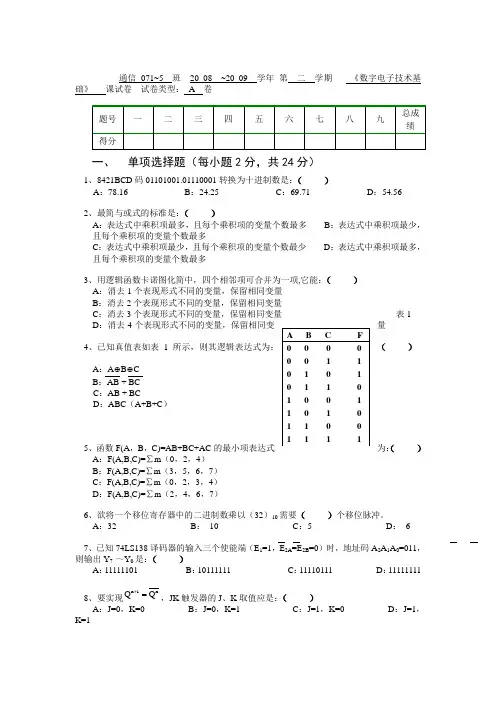

(完整版)数电试题及答案
通信 071~5 班 20 08 ~20 09 学年 第 二 学期 《数字电子技术基础》 课试卷 试卷类型： A 卷
题号 一 二 三 四 五 六 七 八 九 总成绩
得分
一、 单项选择题（每小题2分，共24分）
1、8421BCD码01101001.01110001转换为十进制数是：（ ）
A：78.16 B：24.25 C：69.71 D：54.56
2、最简与或式的标准是：（ ）
A：表达式中乘积项最多，且每个乘积项的变量个数最多 B：表达式中乘积项最少，且每个乘积项的变量个数最多
C：表达式中乘积项最少，且每个乘积项的变量个数最少 D：表达式中乘积项最多，且每个乘积项的变量个数最多
3、用逻辑函数卡诺图化简中，四个相邻项可合并为一项,它能：（ ）
A：消去1个表现形式不同的变量，保留相同变量
B：消去2个表现形式不同的变量，保留相同变量
C：消去3个表现形式不同的变量，保留相同变量 表1
D：消去4个表现形式不同的变量，保留相同变量
4、已知真值表如表1所示，则其逻辑表达式为：（ ）
A：A⊕B⊕C
B：AB + BC
C：AB + BC
D：ABC（A+B+C）
5、函数F(A，B，C)=AB+BC+AC的最小项表达式为：（ ）
A：F(A,B,C)=∑m（0，2，4）
B：F(A,B,C)=∑m（3，5，6，7）
C：F(A,B,C)=∑m（0，2，3，4）
D：F(A,B,C)=∑m（2，4，6，7）
6、欲将一个移位寄存器中的二进制数乘以（32）10需要（ ）个移位脉冲。

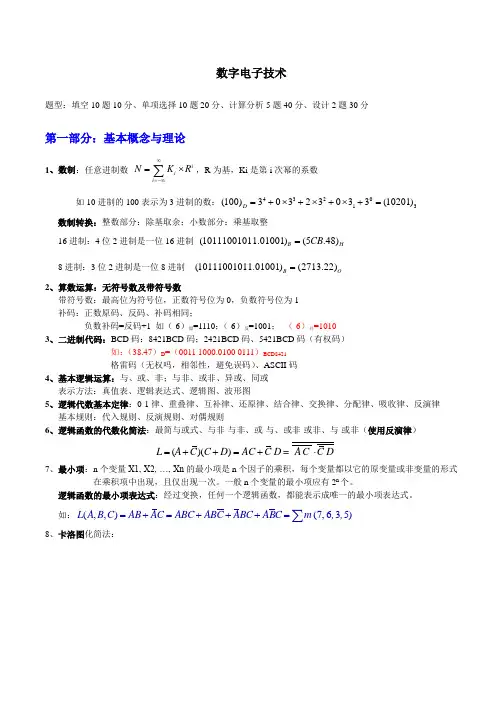

安徽大学数电试卷
数字电子技术
题型：填空10题10分、单项选择10题20分、计算分析5题40分、设计2题30分
第一部分：基本概念与理论
1、数制：任意进制数 iiiNKR，R为基，Ki是第i次幂的系数
如10进制的100表示为3进制的数：432013(100)30323033(10201)D
数制转换：整数部分：除基取余；小数部分：乘基取整
16进制：4位2进制是一位16进制 (10111001011.01001)(5.48)BHCB
8进制：3位2进制是一位8进制 (10111001011.01001)(27BO
2、算数运算：无符号数及带符号数
带符号数：最高位为符号位，正数符号位为0，负数符号位为1
补码：正数原码、反码、补码相同；
负数补码=反码+1 如（-6）原=1110；（-6）反=1001； （-6）补=1010
3、二进制代码：BCD码：8421BCD码；2421BCD码、5421BCD码（有权码）
如：（38.47）D=（0011 1000.0100 0111）BCD8421
格雷码（无权吗，相邻性，避免误码）、ASCII码
4、基本逻辑运算：与、或、非；与非、或非、异或、同或
表示方法：真值表、逻辑表达式、逻辑图、波形图
5、逻辑代数基本定律：0-1律、重叠律、互补律、还原律、结合律、交换律、分配律、吸收律、反演律
基本规则：代入规则、反演规则、对偶规则
6、逻辑函数的代数化简法：最简与或式、与非-与非、或-与、或非-或非、与-或非（使用反演律）
()()LACCDACC D= A C C D
7、最小项：n个变量X1, X2, …, Xn的最小项是n个因子的乘积，每个变量都以它的原变量或非变量的形式在乘积项中出现，且仅出现一次。一般n个变量的最小项应有2n个。
逻辑函数的最小项表达式：经过变换，任何一个逻辑函数，都能表示成唯一的最小项表达式。
长沙理工大学数字电子技术基础试卷数电试卷题库(01-10)
数字电子技术试卷(1)
一、填空（16）
1．十进制数123的二进制数是
；十六进制数是
。
2．是8421BCD码，其十进制为
。
3．逻辑代数的三种基本运算是 ， 和 。
4．三态门的工作状态是 ， ， 。
5．描述触发器逻辑功能的方法有 。
6．施密特触发器的主要应用是 。
7．设4位D/A转换器的满度输出电压位30伏，则输入数字量为1010时的输出模拟电压为
8．实现A/D转换的主要方法有 ， ， 。
二、判断题（10）
1．BCD码即8421码 （ ）
2. 八位二进制数可以表示256种不同状态。 （ ）
3．TTL与非门与CMOS与非门的逻辑功能不一样。 （ ）
4．多个三态门的输出端相连于一总线上，使用时须只让一个三态门传送信号，其他门处于高阻状态。( )
5．计数器可作分频器。 （ ）
三、化简逻辑函数（14）
1．用公式法化简ADDCEBDBAY，化为最简与或表达式。
2．用卡诺图化简mdDCBAY），，，，（）＋，，，，（84210107653),,,(，
化为最简与或表达式。
四．电路如图1所示，要求写出输出函数表达式，并说出其逻辑功能。（15）
数电模拟试卷
第 1 页 共 33 页 江西科技师范大学《数字电路》模拟试卷一
――――――――――――――――――――――――――――――――――
一、填空( 每空 1 分，共15 分)
1.（17.25）10＝（ ）2
2.（65．52）10=（ ）8421ＢＣＤ＝（ ）16
3. [-0101]的原码是[ ]原，补码是[ ]补。
4. 格雷码的特点是相邻两个码组之间有（ ）位码元不同。
5. 若1010是余三码的一组代码，则它对应的十进制数是（ ） 。
6. 除去有高、低电平两种输出状态外，三态门的第三态输出是 （ ）状态
7. 逻辑变量A 和2003个1异或的结果（ ）。
8. 二进制编码器，输入( )信号，输出 ( )码
9. 要求JK触发器的状态由0→1，其激励输入端JK应为（ ）。
10. 用n级触发器组成的计数器，其最大计数模是（ ）。
11. 只读存储器ROM的功能是（ ）。
12. 将模拟信号转换为数字信号，应选用( )电路。
二．选择题（每小题 2 分，共 10 分）
1.如图所示的电路，输出F的状态是（ ）
A、A B、A C、1 D、0
2. 若已知VDD=12V，VT=3V，则CMOS反相器输出高电平为（ ）
A、3V B、12V C、9V D、3.6V
3. 图示卡诺图的标准与或式是（ ）。（A为权值高位）
A、∏M(0,1,3,5,7,9)
第 2 页 共 33 页 B、∏M(0,1,2,5,6,9)
C、∑M(2,4,6,8,10,11,12,13,14,15)
D、∑M(3,4,7,8,10,11,12,13,14,15)
长沙理工大学数字电子技术基础试卷数电试卷题库参考答案(01-10)
长沙理工大学试卷答案
1 数字电子技术试卷（1）参考答案
一．填空
1、1111011,7B 2、86 1
3、与,或,非 4、0,1,高阻
5、真值表,逻辑图,逻辑表达式,卡诺图,波形图（时序图）
6 、波形的整形 7、20伏
8、并行A/D,串并行A/D,逐次比较A/D,双积分A/D（三种）
二．判断题
1．× 2．√ 3．× 4．√ 5．√
三．化简1．DBAY 2．DBAY
四．CBAY,CBAABC)(1,全加器,Y为和,C1为进位。
五．AQQQn1,AQn1
六．采用D触发器,122QQD,231QQD,1230QQQD
电路图略。将非工作状态101,110,111带入方程得次态,101→001,110→101→001,111→001,电路可以自启动。
七．f=6 5Hz
数字电子技术试卷（2）参考答案
一、填空题（16 ）
1、100011.110,23.C 2、0,1 3、当前输入,原状态
4、0,1,高阻；任何时候,只能有1个三态门被选通。
5、有两个稳态,在触发信号作用下状态可相互转变,有记忆功能
6 、延时 7、5.5v 8、13
二、判断题（10）
1．√ 2．× 3．× 4．√ 5．√
三、化简题（14）1、BY2、DACBY
四、（15）CDABAY
五、（15）BAQn11,QBQAQn21
六．（15）驱动方程：1,121KQXJ,1,212KQXJ
逻辑功能：X=0时,同步三进制计数器；X＝1时,同步三进制减法计数器。
该电路为同步三进制可逆计数器,并且能自启动。
七．(15)
数字电子技术试卷（3）参考答案
一、填空题（16 ）
1、1010110,10000110 2、7 3、16 ,6
4、状态转换表,状态转换图,特性方程

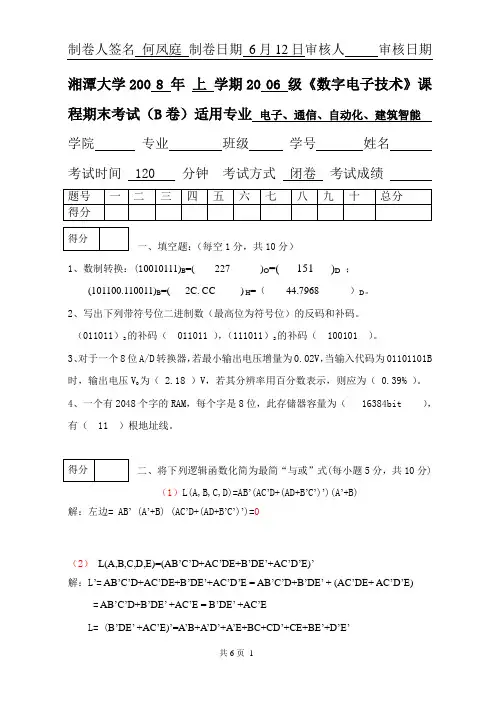

06级数电考试试卷B(参考答案)
制卷人签名 何凤庭 制卷日期 6月12日审核人 审核日期
共6页 1 湘潭大学200
8 年
上
学期20
06 级《数字电子技术》课程期末考试（B卷）适用专业 电子、通信、自动化、建筑智能
学院 专业 班级 学号 姓名
考试时间 120 分钟 考试方式 闭卷 考试成绩
题号 一 二 三 四 五 六 七 八 九 十 总分
得分
一、填空题：（每空1分，共10分）
1、数制转换：(10010111)B=( 227 )O=( 151 )D ；
(101100.110011)B=( 2C. CC ) H=（ 44.7968 ）D。
2、写出下列带符号位二进制数（最高位为符号位）的反码和补码。
（011011）2的补码（ 011011 ），（111011）2的补码（ 100101 ）。
3、对于一个8位A/D转换器，若最小输出电压增量为0.02V，当输入代码为01101101B时，输出电压VO为（ 2.18 ）V，若其分辨率用百分数表示，则应为（ 0.39% ）。
4、一个有2048个字的RAM，每个字是8位，此存储器容量为（ 16384bit ），有（ 11 ）根地址线。
二、将下列逻辑函数化简为最简“与或”式(每小题5分，共10分)（1）L(A,B,C,D)=AB’(AC’D+(AD+B’C’)’)(A’+B)
解：左边= AB’ (A’+B) (AC’D+(AD+B’C’)’)=0
（2） L(A,B,C,D,E)=(AB’C’D+AC’DE+B’DE’+AC’D’E)’
解：L’= AB’C’D+AC’DE+B’DE’+AC’D’E = AB’C’D+B’DE’ + (AC’DE+ AC’D’E)
数电试题库试卷
1．将二进制数化为等值的十进制和十六进制：
(1100101)2=( 101 )10 =( 65 )16
2．写出下列二进制数的原码和补码：
(-1011)2=( 11011 )原=( 10101 )补
3．输出低电平有效的3线 – 8线译码器的输入为110时,其8个输出端07~YY的电平依次为 10111111 。
4．写出J、K触发器的特性方程： QKQJQ* ；
5. TTL集电极开路门必须外接__上拉电阻______才能正常工作。
1．余3码10001000对应的8421码为（A ）。
A．01010101 B.10000101 C.10111011 D.11101011
2.使逻辑函数)')(')(''(CACBBAF为0的逻辑变量组合为( D )
A. ABC=000 B. ABC=010 C. ABC=011 D. ABC=110
3．标准或-与式是由（ C ）构成的逻辑表达式。
A．与项相或 B. 最小项相或 C. 最大项相与 D.或项相与 4. 由或非门构成的基本R、Ｓ触发器，则其输入端R、S应满足的约束条件为（ B ）。
Ａ. R+S=０ Ｂ. RS=０ Ｃ. R+S=１ Ｄ.RS=１
5．一个8选一数据选择器的地址输入端有（C ）个。
A.1 B.2 C.3 D.8
6．RAM的地址线为16条，字长为32，则此RAM的容量为（ D ）。
A．16×32 位 B. 16K×32位 C. 32K×32位 D.64K×32位
7．要使JK触发器在时钟作用下的次态与现态相反，JK端取值应为（D ）。
A．JK=00 B. JK=01 C. JK=10 D. JK=11
数电试卷——精选推荐
1).8421BCD码100100110100对应的十进制数是:（*知识点：BCD码） (A)2356 (B)934 (C)4712 (D)2355 2).n个变量可组成多少个最小项?（*知识点：最小项） (A)n (B)2n (C)2n (D)2n-1 3)已知函数F的卡诺图如图1-1, 试求其最简与或表达式（*知识点：卡诺图化简）
4)如果在时钟脉冲CP=1期间, 由于干扰的原因使触发器的数据输入信号经常有变化,此时不能选用什么结构的触发器?（** 知识点：主从结构触发器的动作特点） (A)TTL 主从 (B)边沿 (C)维持阻塞 (D)同步RS
5)已知函数,该函数的反函数是(*知识点：求反函数) 6)为构成1024×4的RAM, 需要多少片256×1的RAM?（** 知识点：RAM的扩展） (A)16 (B)4 (C)8 (D)12 7)欲得到一个频率高度稳定的矩形波, 应采用什么电路（*知识点：石英晶体多谐振荡器） (A) 计数器 (B)单稳态触发器 (C)施密特触发器 (D)石英晶体多谐振荡器 8)若将一个频率为10KHZ的矩形波变换成一个1KHZ的矩形波, 应采用什么电路?（** 知识点：计数器的分频功能） (A)T'触发器 (B)十进制计数器 (C)环形计数器 (D)施密特触发器 9)一个八位D/A转换器的最小输出电压增量为0.02V, 当输入代码为01001100时, 输出电压VO为多少伏?（** 知识点：D/A转换器） (A)0.76V (B)3.04V (C)1.40V (D)1.52V 10) 对于TTL门电路来说，下列各图哪个是正确的?( *** 知识点：TTL门电路)
二. 分析题. 1. 逻辑电路及输入端CP、D的波形如图2-1, 设Q0=Q1=Q2=0(10分)（** 知识点：移位寄存器） (1) 试画出在CP、D作用下,输出端Q0、Q1、Q2的波形; (2) 说明电路的逻辑功能.
数电试卷和答案
电子线路分析与实践2期末复习辅导 2010年10月
练习题
一、填空题
1.(11011)2 =（________）10
2.8421BCD码的1000相当于十进制的数值
。
3．格雷码特点是任意两个相邻的代码中有_______位二进制数位不同。
4．逻辑函数的反演规则指出，对于任意一个函数F，如果将式中所有的_________互换，_________互换，_________互换，就得到F的反函数F。
5．二极管的单向导电性是外加正向电压时 ，外加反向电压时 。
6．晶体三极管作开关应用时一般工作在输出特性曲线的
饱和 区和 截止 区。
7．TTL三态门的输出有三种状态：高电平、低电平和 状态。
8. 集 电极开路门的英文缩写为 OC 门，工作时必须外加 和 。
9．一个2线－4线译码器，其输入端的数目与输出端数目相比较，后者较 。
10． 输出n位代码的二进制编码器，一般有 __________个输入信号端。
11．全加器是指能实现两个加数和____________三数相加的算术运算逻辑电路。
12．时序逻辑电路的输出不仅与 当前输入状态 有关，而且与 输出的原始状态 有关。
13．与非门构成的基本RS
锁存器的特征方程是 S+ nQR ，约束条件是 。
14．时序逻辑电路中，按照触发器的状态是否同时发生变化可分为 和 。
15．JK触发器当J=K=________时，触发器Qn+1=Qn。
16．用555定时器构成的多谐振荡器，若充放电回路中有电阻、电容，则该多谐振荡器形成的脉冲周期T___0．7(R1+2R2)C ____。
17．A/D转换需要经过 采样 、 保持 、 量化 和 编码 四个步骤。
18．根据D/A转换器分辨率计算方法，4位D/A转换器的分辨率为 6.7% 。
数电期末试卷及答案(共4套)
1
XX大学信息院《数字电子技术基础》
期终考试试题（110分钟）(第一套)
一、填空题：（每空1分，共15分）
1．逻辑函数YABC的两种标准形式分别为（ ）、（ ）。
2．将2004个“1”异或起来得到的结果是（ ）。
3．半导体存储器的结构主要包含三个部分，分别是（ ）、（ ）、（ ）。
4．8位D/A转换器当输入数字量10000000为5v。若只有最低位为高电平，则输出电压为（ ）v；当输入为10001000，则输出电压为（ ）v。
5．就逐次逼近型和双积分型两种A/D转换器而言，（ ）的抗干扰能力强，（ ）的转换速度快。
6．由555定时器构成的三种电路中，（ ）和（ ）是脉冲的整形电路。
7．与PAL相比，GAL器件有可编程的输出结构，它是通过对（ ）进行编程设定其（ ）的工作模式来实现的，而且由于采用了（ ）的工艺结构，可以重复编程，使它的通用性很好，使用更为方便灵活。
二、根据要求作题： （共15分）
1． 将逻辑函数 P=AB+AC写成“与或非”表达式，并用“集电极开路与非门”来实现。
2．图1、2中电路均由CMOS门电路构成，写出P、Q 的表达式，并画出对应A、B、C的P、Q波形。 2
