高二物理电势差电势试题答案及解析
高二物理电势差电势试题答案及解析1. A 、B 是一条直电场线上两点，相距为d ，如图所示，设A 点的场强为E ，则A.A 点的场强一定小于B 点场强。
B.A 点的电势一定高于B 点电势。
C.正电荷从A 运动到B 的过程中，电场力做正功。
D.A 、B 两点间的电势差一定等于Ed 。
【答案】BC【解析】单独一条电场线看不出疏密程度，因此A 、B 两点的场强大小无法确定，A 错；电势随电场的方向降低，所以B 正确；正电荷从A 运动到B 的过程中，电势能减小，电场力做正功，C 正确；由于不能确定题中的电场是不是匀强电场，因此D 选项错误。
【考点】电场 电势2. 如图所示，在匀强电场中有A 、B 两点，将一电量为q 的正电荷从A 点移到B 点，第一次沿直线AB 移动该电荷，电场力做功为W 1；第二次沿路径ACB 移动该电荷，电场力做功W 2；第三次沿曲线AB 移动该电荷，电场力做功为W 3，则A ．B ．C ．D ． 【答案】A【解析】由于电场力做的功与其路径无关，当一电荷从A 点移动到B 点时，电场力做的功只与A 、B 的位置有关，而与其路径无关，故A 是正确的。
【考点】电场力做功的特点。
3. 带等量的同种正电的点电荷的连线和中垂线如图所示。
现将一个带负电的试探电荷先从图中a 点沿直线移到b 点，再从b 点沿直线移到c 点，则试探电荷在这全过程中（ ）A ．所受的电场力先做正功后做负功B ．所受的电场力先做负功后做正功C ．电势能一直增加D ．电势能一直减小【答案】D【解析】当试探电荷先从图中a 点沿直线移到b 点时，电荷受到的电场力的方向是向右的，故电场力做正功，电荷再从b 点沿直线移到c 点时，电荷在b 点受到的电场力为零，一旦偏过b 点向c 点移动，则电荷受到的电场力的合力就是向上的，即此时电场力也做正功，故A 、B 均不对； 由于电场力对电荷一直在做正功，故电势能一直减小，C 不对，D 是正确的。
【考点】电场力做功与电势能的变化。
4. 下列说法中正确的是（ ）A ．孤立正点电荷周围的电场线一定是直线B ．孤立负点电荷周围的电场线可能是曲线C ．负电荷在电势越高的地方电势能越大D．正电荷在电势越高的地方电势能越小【答案】A【解析】孤立的点电荷电场，其电场线是以点电荷为中心的辐射状的直线，故孤立正、负点电荷周围的电场线一定是直线，选项A正确，B错误；由公式求出的电势能有正、负之分，而电势能为标量，电势能的正、负表示大小，所以负电荷在电势越高的地方电势能越小，负电荷在电势越低的地方电势能越大，同理正电荷在电势越高的地方电势能越大，正电荷在电势越低的地方电势能越小，所以选项C、D错误【考点】点电荷的电场线电势与电势能的关系5.如图所示，M、N两点分别放置两个等量种异电荷，A为它们连线的中点，B为连线上靠近N 的一点，C为连线的中垂线上处于A点上方的一点，在A、B、C三点中（）A．场强最小的点是A点，电势最高的点是B点.B．场强最小的点是A点，电势最高的点是C点.C．场强最小的点是C点，电势最高的点是B点.D．场强最小的点是C点，电势最高的点是A点.【答案】C【解析】根据两个等量异种点电荷间电场的电场线特点，连线上电场线从N指向M，根据沿着电场线电势越来越低的特点，所以B点的电势高于A，AC两点的电场线方向相同，与M、N的连线平行，且指向左侧，根据电场线与等势面垂直的特点，AC两点应位于同一个等势面上，所以电势最高的点是B点。
根据电场线的疏密可以判断A是连线上场强最弱的点，但A是中垂线上场强最大点，所以C场强最小点，综合以上分析，C正确，ABD错误。
【考点】本题考查了等量异号电荷的电场特点。
6. (原创)如图实线为真空中一对孤立等量异种点电荷间的一条电场线，b为电场线的中点，a、c 为电场线上关于b对称的两点，d为a、c连线（虚线）中点.下列说法正确的是A．a点电势等于c点电势;B．a点电势高于c点电势；C．b点电势高于d点电势;D．b点电势低于d点电势.【答案】B【解析】顺着电场线方向电势降低，所以a点的电势高于c点的电势，故选项A错误B正确；由题意知b点的切向方向平行于ac，所以b和d的连线为等势面，故选项CD错误．【考点】等量异种电荷电场静电场的特点．7.一个半径为r，带正电的实心金属球球心在x轴上的O点，金属球在周围空间产生静电场，则其电势φ在x轴上的分布情况正确的是（）【答案】B【解析】当时，因静电屏蔽金属球内部，电场中的导体是等势体; CD错误；当时，,点电荷电场的电势U与r成反比，B正确A错误。
【考点】考查了处于静电平衡下的导体的电势分布规律8.如图所示，一个原来不带电的金属球壳内，在其球心放一个负点电荷，那么关于A、B、C三点的电势、、的关系正确的是（）A、 B、C、 D、【答案】A【解析】因为金属球内放置的是一个负电荷，故电场线指向负电荷，沿电场线方向电势降低，所以A的电势大于导体的电势，导体的电势又大于c点的电势，A是正确的。
【考点】电场线与电势的关系。
9.如图所示，三条虚线表示某电场的三个等势面，其中φ1=10V，φ2=20V，φ3=30V一个带电粒子只受电场力作用，按图中实线轨迹从A点运动到B点，由此可知A．粒子带正电B．粒子的速度变大C．粒子的加速度变大D．粒子的电势能变大【答案】B【解析】由图象可知带电粒子的轨迹向右偏转，得出粒子所受力的方向向右；又由电场线指向电势降低的方向，得出电场线方向大致向左．因为带电粒子受力与电场的方向相反，所以粒子带负电．故A错误．由动能定理得，合外力（电场力）做正功，动能增加．故B正确．由于等势面密的地方电场线也密、电场线密的地方粒子受到的力也大，力越大加速度也越大，所以粒子从A点运动到B点，加速度在变大．故C错误．由电场力做功的公式得，粒子从A点运动到B点，电场力做正功，电势能减小．故D错误．【考点】本题以带电粒子在电场中的运动为背景考查了带电粒子的电性以及粒子的速度、加速度、电势能等物理量的变化情况．10.下面关于电势能和电势的说法正确的是（）A．若+q 在A点的电势能比在B点大，则A点的电势低于B点的电势。
B．若 q在C点的电势能比在D点大，则C点的电势高于D点的电势。
C．若+q在E点的电势能为负值，q在F点的电势能为负值，则E点的电势低于F点的电势。
D．若+q在G点的电势能为正值，q在H点的电势能为正值，则G点的电势低于H点的电势。
【答案】C【解析】根据可知正电荷在电势高的地方电势能大，负电荷在电势高的地方电势能小，因此A、B都错误；电势为标量，若若+q在E点的电势能为负值，则E点电势为负值，而 q在F点的电势能为负值，则F点电势为正值，因此，C正确，若+q在G点的电势能为正值，则 G电势为正值，而 q在H点的电势能为正值，H点电势为负，因此，D错误。
【考点】电势，电势能11.如图所示，在两等量异种点电荷连线上有D、E、F三点，且DE＝EF。
K、M、L分别为过D、E、F三点的等势面。
一不计重力的带负电粒子，从a点射入电场，运动轨迹如图中实线所示，以|Wab |表示该粒子从a点到b点电场力做功的数值，以|Wbc|表示该粒子从b点到c点电场力做功的数值，则（）A、|Wab |＝|Wbc|B、|Wab |＜|Wbc|C、a点的电势较b点的电势低D、粒子由a点到b点，动能减少【答案】D【解析】A、B根据等量异种点电荷电场线的分布情况可知，DE段场强大于EF段场强，由公式U=Ed定性分析得知，DE间电势差的绝对值大于EF间电势差的绝对值，由电场力做功公式W=qU得，|Wab |＞|Wbc|．故AB错误．由图看出，电荷的轨迹向左弯曲，则知其所受的电场力大致向左，所以等量异种点电荷中正电荷在左侧，负电荷在右侧，a点的电势高于b点的电势，粒子由a到b过程中，电势能增大，动能减小．故D正确，C错误．【考点】电场线；电势及电势能。
12.对于电场中A、B两点，下列说法中正确的是( )A．电势差的定义式，说明两点间的电势差UAB 与电场力做功WAB成正比，与移动电荷的电荷量q成反比B．把正电荷从A点移到B点电场力做正功，则有UAB>0C．电势差的定义式中，UAB与移动电荷的电荷量q无关D．电场中A、B两点间的电势差UAB等于把正电荷q从A点移动到B点时电场力做的功【答案】BC【解析】电势差的定义式，是比值定义法，电势差UAB 与电场力做功WAB、与移动电荷的电荷量q无关．故A错误，C正确；把正电荷从A点移到B点电场力做正功，由公式得知，电势差UAB ＞0．故B正确；电场中A、B两点间的电势差UAB等于把单位正电荷q从A点移动到B点时电场力做的功，故D错误．所以选BC．【考点】本题考查对电势差、电场力做功与电势差的关系的理解和应用．13.以下四幅图中，表示等量异种点电荷电场线分布情况的是（）【答案】B【解析】根据电场线的特点，电场线起始与正电荷终止于负电荷，可以判断B表示等量异味种点电荷电场线的分布情况。
【考点】本题考查电场线。
14.图中三条实线a、b、c表示三个等势面。
一个带电粒子射入电场后只在电场力作用下沿虚线所示途径由M点运动到N点，由图可以看出( )A．三个等势面的电势关系是ja >jb>jcB．三个等势面的电势关系是ja <jb<jcC．带电粒子在N点的动能较小，电势能较大D．带电粒子在N点的动能较大，电势能较小【答案】C【解析】物体作曲线运动时，一定受到指向其曲线内侧的力，若物体只受电场力，则电场力一定指向曲线内侧，然后根据电场力做功情况进一步判断动能、电势能的变化情况，或者根据电场线方向判断电势的高低．由于电场线跟等势线互相垂直，所以根据题意可知，带电粒子所受电场力指向曲线内侧，带电粒子从M运动到N过程中电场力做负功，电势能增加，动能减小，故N动能小，电势能大，故C正确，D错误；由于不知电荷带电的正负，因此无法判断电场线方向，故三个等势面的电势高低无法判断，故A错误；【考点】等势线与电场线、电场力做功点评：本题考查了通过等势线判断电场线，并通过电场力做功特点判断电势能变化。
15.如图所示，虚线表示某电场中一簇等势面，相邻等势面之间电势差相等，一带正电的粒子以一定的初速度进入电场中，只在电场力作用下从M点运动到N点，此过程中电场力对该粒子做负功，则由此可知（）A．M点的电势要比N点的高B．此带电粒子在M点受到的电场力比在N点要大C．带电粒子在M点的电势能比在N点要小D．带电粒子经过M点时的速率比经过N点的要小【答案】C【解析】粒子带正电，由运动轨迹可知，电场力的方向指向右下方即电场线的方向指向右下方，根据电场的性质“顺着电场线的方向电势降落”可知N点的电势高于M点的电势，故A错误；根据电场线或等势面的疏密程度可知，M点的场强小于N场强，粒子在M点受的电场力小于在N点受的电场力．故B错误．电场力做负功电势能增加，粒子在N点的电势能大于在M点的电势，故C正确；电场力做负功，则知动能减小，速率减小，即M点的速度大．故D错误；故选C．【考点】电势能；电场强度；电势．点评：根据电场线与等势面垂直和轨迹的弯曲方向判断电场力的大致方向．电场线密的地方电场的强度大，电场线疏的地方电场的强度小，电场力做正功，电势能减小，电场力做负功，电势能增加．16.如图甲所示，一条电场线与Ox轴重合，取O点电势为零，Ox方向上各点的电势随x变化的情况如图乙所示。

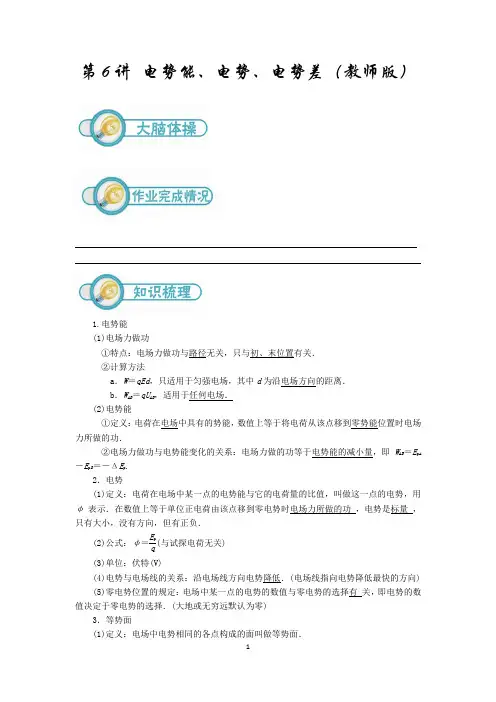

暑期备课笔记-高二物理第6讲：电势能、电势、电势差(教师版)
第6讲 电势能、电势、电势差（教师版）1.电势能 (1)电场力做功 ①特点：电场力做功与路径无关，只与初、末位置有关． ②计算方法a ．W ＝qEd ，只适用于匀强电场，其中d 为沿电场方向的距离．b ．W AB ＝qU AB ，适用于任何电场．(2)电势能①定义：电荷在电场中具有的势能，数值上等于将电荷从该点移到零势能位置时电场力所做的功．②电场力做功与电势能变化的关系：电场力做的功等于电势能的减小量，即W AB ＝E p A －E p B ＝－ΔE p .2．电势(1)定义：电荷在电场中某一点的电势能与它的电荷量的比值，叫做这一点的电势，用φ表示．在数值上等于单位正电荷由该点移到零电势时电场力所做的功 ，电势是标量 ，只有大小，没有方向，但有正负．(2)公式：φ＝E p q(与试探电荷无关)(3)单位：伏特(V)(4)电势与电场线的关系：沿电场线方向电势降低．(电场线指向电势降低最快的方向)(5)零电势位置的规定：电场中某一点的电势的数值与零电势的选择有 关，即电势的数值决定于零电势的选择．(大地或无穷远默认为零)3．等势面(1)定义：电场中电势相同的各点构成的面叫做等势面．(2)等势面的特点①等势面一定和电场线垂直 ．②等势面上各点电势相等，在等势面上移动电荷时电场力不做功 ．③电场线总是由电势高的等势面指向电势低的等势面．④电场线越密的地方，等差等势面越密.4.电势差（1）.定义：电荷在电场中，由一点A 移到另一点B 时，电场力做功 与移动电荷的电荷量 的比值．（2）．定义式：U AB ＝W AB q. （3）．电势差与电势的关系：U AB ＝ φA －φB ，U AB ＝－U BA .（4）．影响因素：电势差U AB 由电场本身的性质决定，与移动的电荷q 及电场力做的功W AB 无关 ，与零电势点的选取无关 .例1.如图所示，a 、b 是电场线上的两点，将一点电荷q 从a 点移到b 点，电场力做功W ，且知a 、b 间的距离为d ，以下说法中正确的是( )A ．a 、b 两点间的电势差为W qB ．a 点的电场强度为E ＝W qdC ．b 点的电场强度为E ＝W qdD ．a 点的电势为W q解析： 由W ＝qU 和U ＝W q，且a 点的电势比b 点的高，所以A 项正确；由于不知该电场是否是匀强电场，电场力可能不为恒力，所以B 项错，C 项错；题中没有指明零电势点，所以D 项错．答案： A例2..电场中有A 、B 两点，一个点电荷在A 点的电势能为1.2×10－8J ，在B 点的电势能为0.80×10－8 J ．已知A ，B 两点在同一条电场线上，如上图所示，该点电荷的电荷量为1.0×10－9 C ，那么( )A ．该电荷为负电荷B ．该电荷为正电荷C ．A 、B 两点的电势差U AB ＝4.0 VD ．把电荷从A 移到B ，电场力做功为W ＝4.0 J解析： A 点的电势能大于B 点的电势能，从A 到B 电场力做正功，所以该电荷一定为负电荷，且W AB ＝E p A －E p B ＝1.2×10－8 J －0.80×10－8 J ＝0.40×10－8 J ，故A 项正确而D 项错误；U AB ＝W AB q ＝0.4×10－8－1.0×10－9V ＝－4.0 V ，所以C 选项错误．正确答案为A. 答案： A例3．如下图所示，一电场的电场线分布关于y 轴(沿竖直方向)对称，O 、M 、N 是y 轴上的三个点，且OM ＝MN .P 点在y 轴右侧，MP ⊥ON .则( )A ．M 点的电势比P 点的电势高B ．将负电荷由O 点移动到P 点，电场力做正功C ．M 、N 两点间的电势差大于O 、M 两点间的电势差D ．在O 点静止释放一带正电粒子，该粒子将沿y 轴做直线运动解析： 在静电场中，沿着电场线方向，电势降低，A 项正确；负电荷在电场中受力方向与电场线的切线方向相反，故由O 向P 运动时，电场力做负功，B 项错；由电场线的疏密程度可知，OM 段的任意点场强均大于MN 段任意点场强，故移动同一正电荷在OM 段和MN 段间运动，电场力在OM 段做功较多，故OM 两点间电势差大于MN 两点间电势差，C 项错；根据电场线关于y 轴对称，故y 轴上场强方向处处沿y轴正方向，故静电荷受力始终沿y 轴正方向，故粒子做直线运动，D 项正确．答案： AD例4.如图6－2－2所示，正点电荷Q 产生的电场中，已知A 、B 间的电势差为U ，现将电荷量为q 的正点电荷从B 移到A ，则( )．A ．外力克服电场力做功QU ，电势能增加qUB ．外力克服电场力做功qU ，电势能增加QUC ．外力克服电场力做功qU ，电势能增加qUD ．外力克服电场力做功QU ，电势能减少QU解析：本题考查电场力做功的计算，电场力做功和电势能的变化关系等知识点．根据顺着电场线的方向，电势依次降低，可知U BA <0，那么正点电荷从B移动到A 过程中，电场力做功为W ＝qU BA <0，表示外力克服电场力做功qU ，电场力做负功，则电荷的电势能增加qU .答案：C例5．(2011·湖北宜昌高三检测)如图6－2－3所示是一个匀强电场的等势面，每两个相邻等势面相距2 cm ，由此可以确定电场强度的方向和数值是( )．A ．竖直向下，E ＝100 V/mB ．水平向左，E ＝100 V/mC ．水平向左，E ＝200 V/mD ．水平向右，E ＝200 V/m解析：由电势降低最快的方向就是电场强度的方向以及电场线与等势面垂直的特点可知，电场强度方向水平向左，又由E＝U d 得E ＝ 2 V 2×10－2 m＝100 V/m.故B 正确． 答案：B例6.如图所示，固定于同一条竖直线上的A 、B 是两个带等量异种电荷的点电荷，电荷量分别为＋Q 和－Q ，A 、B 相距为2d .MN 是竖直放置的光滑绝缘细杆，另有一个穿过细杆的带电小球p ，质量为m 、电荷量为＋q (可视为点电荷，不影响电场的分布．)现将小球p 从与点电荷A 等高的C 处由静止开始释放，小球p 向下运动到距C 点距离为d 的O 点时，速度为v .已知MN 与AB 之间的距离为d ，静电力常量为k ，重力加速度为g .可知( )．A ．C 、O 间的电势差U C O ＝mv 22qB ．由等量异种电荷电场分布的特点知UC O ＝UD OC ．小球p 经过O 点时的加速度a ＝2kQq2md2－g D ．小球p 经过与点电荷B 等高的D 点时的速度v D ＝2v解析：本题考查等量异种电荷电场特点和电场力做功．小球由C 运动到O 过程，只有重力和电场力做功，应用动能定理分析可解，故A 选项错误；由等量异种电荷电场特点，可知C 、O 、D 三点电势逐渐降低，U C O ＝U OD ，故B 选项错误；对小球在O 点进行受力分析，求合力，根据牛顿第二定律可得加速度a ＝2kQq 2md2＋g ，故C 选项错误；由C 到D 根据动能定理分析可解，可知D 选项正确．答案：DA1、如图1所示，A 、B 是电场中两点，一个带负电的点电荷Q 在A 点所受的电场力要比它在B 点所受的电场力 ，该负电荷在A 点的电势能要比它在B 点的电势能 .2.图1中A 点的电场强度要 B 点的电场强度，A 点的电势要 于 B 点的电势.3.如图2所示，a 、b 、c 是某电场中一条电场线AB 上的图1A a b c B图2BA C E三点，且Aa=ab=bc=cB，用φa、φb、φc和E a、E b、E c分别表示三点的电势和电场强度大小，若该电场是匀强电场，则φa、φb、φc的大小关系为，E a、E b、E c的大小关系为；4.图2中若该电场是A处的点电荷产生的，则φa、φb、φc的大小关系为，E a、E b、E c的大小关系为；5.图2中，若该电场是B处的点电荷产生的，则φa、φb、φc的大小关系为，E a、E b、E c的大小关系为；6.图2中，若A、B处分别为两个等量异种电荷，则φa、φb、φc的大小关系为，E a、E b、E c的大小关系为B7、如图所示，在匀强电场中有A、B两点，将一电量为q的正电荷从A点移到B点，第一次沿直线AB移动该电荷，电场力做功为W1；第二次沿路径ACB移动该电荷，电场力做功W2；第三次沿曲线AB移动该电荷，电场力做功为W3，则 ( )A．W1＞W2＞W3 B．W1＜W3＜W2C．W1= W2 = W3 D．W1= W2＜W38．如图41所示，在点电荷电场中的一条电场线上依次有A、B、C三点，分别把+q和-q的试验电荷依次放在三点上，关于它所具有的电势能的正确说法是( )A．放上+q时，它们的电势能E PA＞E PB＞E PCB．放上+q时，它们的电势能E PA＜E PB＜E PCC．放上－q时，它们的电势能E PA＞E PB＞E PCD．放上－q时，它们的电势能E PA＜E PB＜E PC9．如图，是某电场中的一条直电场线，一电子（重力不计）从a点由静止释放，它将沿直线向b点运动，则可判断( ) A．该电场一定是匀强电场B．场强E a一定小于E bC．电子具有的电势能E Pa一定大于E Pb D．两点的电势φa一定低于φb10.如图所示，Q是带正电的点电荷，P和P为其电场中的两点．若E1、E 2为P1、P2两点的电场强度的大小，φ1、φ2为P1、P2两点的电势，则 ( )A．E1 > E2，φ1>φ2B．E1> E2，φ1<φ2a bC ．E 1< E 2，φ1>φ2D ．E 1< E 2，φ1<φ211.关于电场中的电场线，下列说法正确的是( )A.带正电的点电荷在电场力作用下，运动的轨迹和电场线重合B.沿电场线方向电场强度逐渐减小C.沿电场线方向电势逐渐降低D.电荷沿电场线方向运动，电势能减少12.下列说法中，正确的是( )A.当两个正点电荷互相靠近时，它们之间的库仑力增大，它们的电势能也增大B.当两个负点电荷互相靠近时，它们之间的库仑力增大，它们的电势能也增大C.一个正电荷与一个负点电荷互相靠近时，它们之间的库仑力增大，它们的电势能也增大D.一个正点电荷与一个负点电荷互相靠近时，它们之间的库仑力减小，它们的电势能也减小C13.关于电势的高低，下列说法正确的是 ( )A ．沿电场线方向电势逐渐降低B ．电势降低的方向一定是电场线的方向C ．正电荷在只受电场力作用下，一定向电势低的地方运动D ．负电荷在只受电场力的作用下，由静止释放，一定向电势高的地方运动14．下列关于电场性质的说法，正确的是 ( )A ．电场强度大的地方，电场线一定密，电势也一定高B ．电场强度大的地方，电场线一定密，但电势不一定高C ．电场强度为零的地方，电势一定为零D ．电势为零的地方，电场强度一定为零15．在电场中，已知A 点的电势高于B 点的电势，那么 ( )A ．把负电荷从A 点移到B 点，电场力做负功B 把负电荷从A 点移到B 点，电场力做正功C ．把正电荷从B 点移到A 点，电场力做负功D 把正电荷从B 点移到A 点，电场力做正功16.如图所示，P 、Q 是两个电荷量相等的正点电荷，它们连线的中点是O ，A 、B 是中垂线上的两点，OA<OB ，用A E 、B E 、A ϕ、B ϕ分别表示A 、B 两点的场强和电势，则( )A ．A E 一定大于B E ，A ϕ一定大于B ϕB ．A E 不一定大于B E ，A ϕ一定大于B ϕC ．A E 一定大于B E ，A ϕ不一定大于B ϕD ．AE 不一定大于B E ，A ϕ不一定大于B ϕ17.如图所示,将带正电的粒子从电场中的A 点无初速地释放,不计重力的作用,则下列说法中正确的是 （ ）A.带电粒子一定做加速直线运动B.带电粒子的电势能一定逐渐增大C.带电粒子的加速度一定越来越小D.带电粒子的加速度一定越来越大18.将带电量为6×10-6C 的负电荷从电场中的A 点移到B 点，克服电场力做了3×10-5J 的功，再从B 移到C ，电场力做了1.2×10-5J 的功，则（1）电荷从A 移到B ，再从B 移到C 的过程中电势能共改变了多少？（2）如果规定A 点的电势能为零，则该电荷在B 点和C 点的电势能分别为多少？（3）如果规定B 点的电势能为零，则该电荷在A 点和C 点的电势能分别为多少？参考答案：A: 1.大，小； 2.大，大； 3.φa >φb 》>φc ，Ea=Eb=Ec 4.φa >φb >φc Ea>Eb>Ec5.φa >φb >φc Ea<Eb<Ec6.φa >φb》>φc Ea=Ec>Eb 。
第10章 第3节 电势差与电场强度的关系 新教材高中物理必修第三册(人教版)(解析版)
第3节电势差与电场强度的关系课程内容要求核心素养提炼1．知道电势差与电场强度的关系式，了解其适用条件．2．会用关系式U ＝Ed 处理匀强电场问题．3．知道电场强度的另一种求法，了解电场强度的另一个单位“伏[特]每米(V/m)”的意义．1．物理观念：匀强电场中U AB ＝Ed ，E ＝U ABd．2．科学思维：理解匀强电场中电势差与电场强度的关系和具体应用．一、电势差与电场强度的关系1．关系式：U AB ＝Ed ．2．适用条件：匀强电场，d 是沿电场方向两点间的距离．3．物理意义匀强电场中两点间的电势差等于电场强度与这两点沿电场方向的距离的乘积．[判断](1)由公式E ＝UAB d可知，电场强度与电势差U AB 成正比．(×)(2)在匀强电场中，任意两点间的电势差等于电场强度与这两点间距离的乘积．(×)(3)沿电场线方向任意相同距离上的电势差必相等．(×)二、用电势差计算匀强电场的电场强度1．公式：E ＝U ABd．2．物理意义在匀强电场中，电场强度的大小等于两点之间的电势差与两点沿电场强度方向的距离的比值．也就是说，电场强度在数值上等于沿电场方向单位距离上降低的电势．3．电场强度的另一个单位：伏[特]每米，符号为V/m ．1N/C ＝1V/m ．[思考]匀强电场中，在同一方向上经过相同的距离，电势差相等，该结论在非匀强电场中成立吗？提示不成立．根据表达式U ＝Ed ，同一方向上相同的距离表明d 相同，如果电势差U 相等，则要求电场强度E 不变，即在匀强电场中该结论才成立．探究点一公式在匀强电场中的推导和应用电场强度为E的匀强电场中，有一带电量为＋q的粒子在静电力的作用下由A点移到B 点．试就下面两种情况推导公式U AB＝Ed．甲乙(1)A、B两点位于同一条电场线上，如图甲所示．(2)A、B两点不在同一条电场线上，A、B两点间的电势差为U AB，距离为L，AB与电场E的方向间的夹角为θ，如图乙所示．提示(1)W＝Eqd＝qU AB，U AB＝Ed(2)W＝EqL cosθ＝qU AB，U AB＝EL cosθ＝Ed．1．对关系式U＝Ed及E＝Ud的进一步理解(1)大小关系：由E＝Ud可知，电场强度在数值上等于沿电场方向单位距离上降低的电势．(2)方向关系：电场中电场强度的方向就是电势降低最快的方向．(3)物理意义：电场强度是电势差对空间位置的变化率，反映了电势随空间变化的快慢．2．应用U＝Ed解决问题应注意以下几点(1)此式只适用于匀强电场，对非匀强电场可定性讨论．(2)d是电场中两点在电场方向的距离．(3)由公式E＝Ud知，在匀强电场中，场强等于沿场强方向每单位长度上的电势差．(4)单位“V/m”与“N/C”是相等的．有两块平行金属板A 、B 相隔6cm ，接在36V 的直流电源上．电源的正极接地，C 点在两板间且到A 板的距离为2cm ．(1)求A 、B 两板间的场强大小和方向；(2)以地面为零电势点，则C 点的电势多高？[思路点拨](1)A 、B 两板间的电场为匀强电场．(2)电场中某点的电势等于该点与零电势点间的电势差．解析(1)A 、B 两板间电场强度的大小E ＝UAB d AB ＝366×10－2V/m ＝6×102V/m ，电场强度的方向由A 板垂直指向B 板．(2)U AC ＝Ed AC ＝6×102×2×10－2V ＝12V由U AC ＝φA －φC ，得φC ＝φA －U AC ＝0－12V ＝－12V ．答案(1)6×102V/m ，方向由A 板垂直指向B 板(2)－12V[题后总结](1)平行金属板间的电场为匀强电场．(2)应用静电力做功可以确定电势差．(3)应用U ＝Ed 和E ＝Ud 可以进行电势差和电场强度的相互计算．[训练1]如图所示，A 、B 两点相距10cm ，E ＝100V/m ，AB 连线与电场线方向的夹角θ＝120°，求A 、B 两点间的电势差()A ．5VB ．－5VC ．10VD ．－10VB[A 、B 两点在场强方向上的距离d ＝AB ·cos (180°－120°)＝10×12cm ＝5cm ．由于φA ＜φB ，则根据U ＝Ed 得U AB ＝－Ed ＝－100×5×10－2V ＝－5V ．][训练2]如图所示是匀强电场中的一组等势面，若A 、B 、C 、D 相邻两点间距离都是2cm ，则该电场的场强大小为________V/m ，到A 点距离为1.5cm 的P 点电势为________V ．解析因为电场是匀强电场，所以E ＝U BA d ＝U BA AB sin 60°＝100.02×32V/m ＝100033V/mU BP ＝E ·PB sin 60°＝10003×0.005×32V ＝2.5V得φP ＝－2.5V ．答案100033－2.5探究点二公式U ＝Ed 和E ＝Ud的推广应用如图，在匀强电场中的两条线段AC 、A ′C ′上，AB ＝BC ，A ′B ′＝B ′C ′，AC ＝A ′C ′．线段AC ∥A ′C ′．(1)分析A 、B 间与B 、C 间电势差有何关系．(2)分析A 、C 间与A ′、C ′间的电势差有何关系．(3)由以上分析可得出什么结论？提示(1)相等．(2)相等．(3)在匀强电场中，沿同一方向上等距离的任意两点间的电势差相等．U ＝Ed 的两个推论1．在匀强电场中，沿任意一个方向，电势下降都是均匀的，故在同一直线上相同间距的两点间电势差相等．如果把某两点间的距离平均分为n 段，则每段两端点间的电势差等于原电势差的1n．2．在匀强电场中，沿任意方向相互平行且相等的线段两端点的电势差相等．如图所示，A 、B 、C 、D 是匀强电场中的四个点，D 是BC 的中点，A 、B 、C构成一个直角三角形，AB 长为1m ，电场线与三角形所在的平面平行，已知φA ＝5V 、φB ＝－5V 、φC ＝15V ，由此可以判断()A ．电场强度的方向由C 指向B B ．电场强度的方向垂直AD 连线斜向上C ．电场强度的大小为10V/mD ．电场强度的大小为203V/m D[选项A 、B 错误：由题意知，φA ＝5V ，φB ＝－5V ，φC ＝15V ，则BC 连线的中点D 的电势为φD ＝φB ＋φC 2＝－5＋152V ＝5V ，则φD ＝φA ，AD 为一条等势线，根据电场线与等势线垂直，可知场强的方向垂直于AD 连线斜向下．选项C 错误，选项D 正确：电场强度的大小E ＝U AB AB ——cos 30°＝φA －φB AB ——cos 30°＝1032V/m ＝203V/m ．][题后总结]在匀强电场中，由公式U ＝Ed 知，沿着任意方向前进相同距离电势差必定相等．[训练3]如图所示，a 、b 、c 是匀强电场中的三个点，各点电势φa ＝10V 、φb ＝2V 、φc ＝6V ，a 、b 、c 三点在同一平面上，下列各图中电场强度的方向表示正确的是()D [由题意可知线段ab 的中点的电势为6V ，与c 点等电势，电场的方向由电势高处指向电势低处，选项D 正确．][训练4]a 、b 、c 、d 是匀强电场中的四个点，它们正好是一个矩形的四个顶点．电场线与矩形所在平面平行．已知a 点的电势为20V ，b 点的电势为24V ，d 点的电势为4V ，如图所示，由此可知c 点的电势为()A ．4VB ．8VC ．12VD ．24VB[根据匀强电场的特点，U ad ＝U bc ，即φa －φd ＝φb －φc ，解得φc ＝8V ，选项B 正确．]探究点三公式U ＝Ed 和E ＝Ud在非匀强电场中的应用1．解释等差等势面的疏密与电场强度大小的关系．当电势差U 一定时，电场强度E 越大，则沿电场强度方向的距离d 越小，即电场强度越大，等差等势面越密集．如图甲所示，电场强度E 越大处，等差等势面间距离d 越小．因此可以断定，等势面越密的地方电场强度也越大．甲乙2．定性判断非匀强电场中电势差的大小关系，如距离相等的两点间的电势差，E 越大，U 越大；E 越小，U 越小．如图乙所示，对于非匀强电场中的一条电场线上的A 、B 、C 三点，间距相等，由于电场线密的地方电场强度大，根据U ＝Ed 可知，U AB ＞U BC ．(多选)如图所示为某一电场的电场线和等势面．已知φa ＝5V ，φc ＝3V ，ab ＝bc ，b 点电势为φb ，b 、d 在同一等势面上，以|W ac |表示点电荷q 由a 点移到c 点过程中静电力做功的大小，|W dc |表示点电荷q 由d 点移到c 点过程中静电力做功的大小，则()A ．φb ＞4VB ．φb ＜4VC．|W ac|＝2|W dc|D．|W ac|＞2|W dc|BD[由电场线疏密程度可知ab段上各点电场强度大于bc段上各点电场强度，由U＝Ed可定性判断出U ab＞U bc，即φa－φb＞φb－φc，所以φb＜φa＋φc2＝4V，故选项A错误，选项B正确；又因为U ac＝U ab＋U bc，所以U ac＞2U bc，b、d在同一等势面上，φb＝φd，故U ac＞2U dc，由静电力做功W＝qU，得|W ac|＞2|W dc|，故选项C错误，选项D正确．] [训练5]如图所示，a、b、c是一条电场线上的三个点，电场线的方向由a到c，a、b 间的距离等于b、c间的距离，用φa、φb、φc和E a、E b、E c分别表示a、b、c三点的电势和电场强度，可以判定()A．φa>φb>φc B．E a>E b>E cC．φa－φb＝φb－φc D．E a＝E b＝E cA[电场线是沿直线的电场，通常有如图所示几种情况：题中给出的一条电场线，但不确定是哪一种，因此选项B、C、D均不正确．不论是何种情况的电场，沿着电场线方向电势总是降低的，φa>φb>φc，故选项A正确．]。
高二物理练习：高二物理电势差练习题及答案
高二物理练习：高二物理电势差练习题及答案
高二物理练习：高二物理电势差练习题及答案为了帮助学生们更好地学习高中物理，查字典物理网精心为大家搜集整理了高二物理练习：高二物理电势差练习题及答案，希望对大家的物理学习有所帮助!
高二物理练习：高二物理电势差练习题及答案
高二物理《电势差、电势》练习题
一、选择题
1、在AB两点放置的是等量同种正点电荷,O为AB连线中点,相当圆周的圆心.圆周上其它位置CDEFGH
关于0对称.则
A.CEFH四点场强相同
B.CEFH四点电势相同
C.在G点由静止释放一个电子,电子将向O点做匀加速直线运动
D.将一电子由C点沿CDE圆弧移到E点则电子的电势能先减小后增大
2、在点电荷Q的电场中，一个电子通过时的轨迹如图实线所示，a、b为两个等势面，则下列判断中正确的是
A．Q为负电荷
B．运动中，电子总是克服电场力做功
C．电子经过两等势面的动能Eka＞Ekb
D．电子在两等势面上的电势能Epa＞Epb。
高中物理第1章第5节电势差课件1
1．电势差：电场中两点间电势的差值叫做电势差，也叫电压．
2．公式：UAB＝φA－φB，UBA＝φB－φA，UAB＝－UBA.
3．对电势差的三点理解．
栏
(1)电场中两点的电势差，由电场本身的初末位置决定．在确定
目 链
接
的电场中，即使不放入电荷，任何两点间的电势差都有确定的值．
(2)讲到电势差时，必须明确所指的是哪两点(两位置)的电势 差．A、B 间的电势差记为 UAB、而 B、A 间的电势差记为 UBA.
接
公式适用于任何电场，计算时注意 W 和 U 的下标要对应．
►尝试应用
2．带电荷量为＋3×10－6 C 的粒子先后经过电场中的 A、B 两点，
克服电场力做功 6×10－4 J，已知 B 点电势为 50 V，则(1)A、B 两点 栏
目
间的电势差 UAB＝________；(2)A 点的电势 φA＝________；(3)电势
解析： (1)无限远处电势为零，则
W∞A＝－qφA＝－8×10－6 J
故φA＝W－∞qA＝－－82××1100－－68 V＝400 V
同理φB＝W－∞qB＝－－22××1100－－68 V＝100 V.
栏 目 链
接
(2)UAB＝φA－φB＝300 V.
(3)若把负电荷由A点移动到B点，WAB＝q′UAB＝－2×10－5× 300 J＝－6×10－3 J.
磁场
，电容器里的电场电逐场渐能 减弱，
电全磁部场场转能能化逐为渐
转
化
为
磁场 ．
能
．
放
电
完
毕
后
，
• 充自原来感电的作过方用程向，：电电流容保器持放电完毕后反，向由充于电继线续圈流的动，

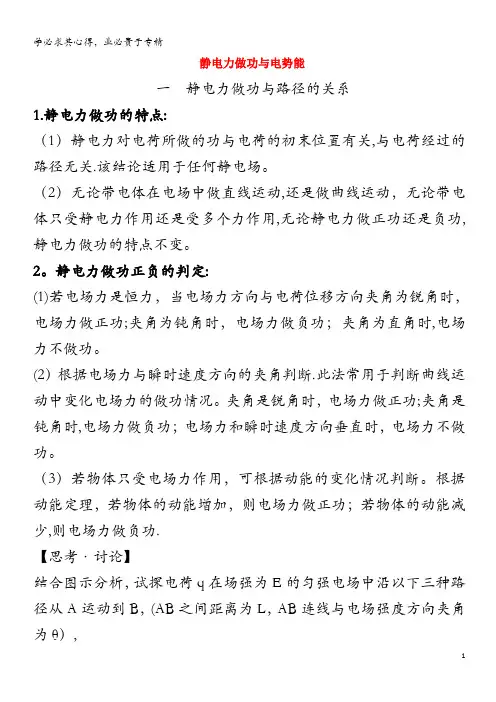

2020版新教材高中物理 第2章 电势能与电势差 1 静电力做功与电势能练习(含解析)鲁科版第三册
静电力做功与电势能一静电力做功与路径的关系1.静电力做功的特点:（1）静电力对电荷所做的功与电荷的初末位置有关,与电荷经过的路径无关.该结论适用于任何静电场。
（2）无论带电体在电场中做直线运动,还是做曲线运动，无论带电体只受静电力作用还是受多个力作用,无论静电力做正功还是负功,静电力做功的特点不变。
2。
静电力做功正负的判定:(1)若电场力是恒力，当电场力方向与电荷位移方向夹角为锐角时，电场力做正功;夹角为钝角时，电场力做负功；夹角为直角时,电场力不做功。
(2）根据电场力与瞬时速度方向的夹角判断.此法常用于判断曲线运动中变化电场力的做功情况。
夹角是锐角时，电场力做正功;夹角是钝角时,电场力做负功；电场力和瞬时速度方向垂直时，电场力不做功。
（3）若物体只受电场力作用，可根据动能的变化情况判断。
根据动能定理，若物体的动能增加，则电场力做正功；若物体的动能减少,则电场力做负功.【思考·讨论】结合图示分析，试探电荷q在场强为E的匀强电场中沿以下三种路径从A运动到B，(AB之间距离为L，AB连线与电场强度方向夹角为θ）,路径1:q沿直线从A到B；路径2:q沿折线从A到M、再从M到B;路径3:q沿任意曲线从A到B；静电力沿不同路径做的功分别是多少?相同吗？由此我们得到电荷在电场中移动时，静电力做功的特点是什么？（物理观念)提示:沿不同路径运动,q的初末位置相同，静电力做功均相同,静电力做的功W=qELcosθ,电荷在电场中移动时,静电力做功的特点是:静电力做功与运动路径无关，取决于初末位置的电势差。
【典例示范】如图所示，,匀强电场的电场强度，方向与AB平行,A、B间距为d,分别求点电荷沿图中三条路径从A运动到B 时,静电力对它所做的功。
【审题关键】序号信息提取①正电荷受力的方向与电场强度的方向相同②电荷受的力为恒力【解析】电荷从A到B静电力做的功是W AB=Fd=qEd,电荷从A到C再到B静电力做的功是W ACB=FLcosθ+FL′cos90°=qEd,电荷从A 到D再到B静电力做的功是W ADB=FL1cosα+FL2cosβ=qEd。
电势测试题及答案
电势测试题及答案
一、选择题
1. 电势差是描述电场中两点之间电势高低的物理量，其单位是（）。
A. 伏特
B. 安培
C. 欧姆
D. 焦耳
答案：A
2. 电势能与电势的关系是（）。
A. 电势能等于电荷量乘以电势
B. 电势能等于电荷量除以电势
C. 电势能等于电势除以电荷量
D. 电势能等于电势乘以电荷量
答案：D
3. 电场中某点的电势为零，该点的电势能一定为（）。
A. 正
B. 负
C. 零
D. 不确定
答案：C
二、填空题
4. 电势差U与电场力做功W和电荷量q之间的关系为：U = _______。
答案：W/q
5. 电势差为1伏特的电场中，将1库仑的正电荷从电场中一点移动到另一点，电场力做的功为_______焦耳。
答案：1
三、计算题
6. 一平行板电容器，板间电压为100伏特，板间距为0.05米，求两板间的电场强度。
解：根据电场强度的定义，E = U/d，其中U为电势差，d为板间距。
代入数据，E = 100V / 0.05m = 2000V/m。
答案：两板间的电场强度为2000V/m。
结束语：以上是电势测试题及答案，希望对你有所帮助。
高中物理必修三电势差与电场强度的关系同步练习含答案
高中物理必修三电势差与电场强度的关系同步练习含答案卷I（选择题）一、选择题（本题共计 10 小题，每题 3 分，共计30分，）1. 两个电荷量均为Q的正点电荷固定于A、B两点，A、B两点间的距离为r，A、B两点连线的中垂线上有一点M，M到A、B两点的距离均为r，从M点以一定的初速度垂直MAB平面射出一电量大小为q、质量为m的负点电荷，该负点电荷在电场中恰好做匀速圆周运动，已知静电力常量为k，负点电荷的重力不计，则负点电荷从M点射出的速度大小为（）A.√3kQqmr B.√√3kQqmrC.√3kQq2mrD.√√3kQq2mr2. 在场强为E=Qr2的匀强电场中，取O点为圆心，r为半径作一圆周，在O点固定一带电荷量为+Q的正点电荷，ac、bd为相互垂直的两条直径，其中bd与电场线平行，不计试探电荷的重力，如图所示。
则（）A.把一正试探电荷+q放在a点，试探电荷恰好处于平衡B.把一负试探电荷−q放在b点，试探电荷恰好处于平衡C.把一负试探电荷−q放在c点，试探电荷恰好处于平衡D.把一正试探电荷+q放在d点，试探电荷恰好处于平衡3. 在匀强电场中建立一直角坐标系，如图所示．从坐标原点沿+y轴前进0.2m到A点，电势降低了10√2V，从坐标原点沿+x轴前进0.2m到B点，电势升高了10√2V，取坐标原点处的电势为零，则匀强电场的场强大小和方向为（）A.50V/m，方向B→AB.50V/m，方向A→BC.100V/m，方向B→AD.100V/m，方向垂直AB斜向下4. 关于场强和电势的下列说法中正确的是（）A.在电场中a、b两点间移动电荷的过程中，电场力始终不做功，则电荷经过的路径上各点的场强一定为零B.电场强度的方向就是电势降落的方向C.两个等量同种电荷的电场中，从两电荷连线的中点沿连线的中垂线向外，电势越来越低，场强越来越小D.两个等量异种电荷的电场中，两电荷连线的中垂线有如下特征：连线上各点的电势均相等，且连线的中点场强最大5. 真空中有一半径为r0的带电金属球壳，若取无穷远处为零电势，通过其球心的一直线上各点的电势φ分布规律可用图中曲线表示，r表示该直线上某点到球心的距离，r1、r2分别是该直线上A、B两点离球心的距离。
高二物理电势差与电场强度的关系试题
高二物理电势差与电场强度的关系试题＝Ed的理解，下列说法正确的是()1.对于公式UabA．此公式适用于计算任何电场中a、b两点间的电势差B．a点与b点的距离越大，则这两点的电势差越大C．公式中的d是指a点与b点之间的距离D．公式中的d是a、b两点所在等势面间的垂直距离【答案】D＝Ed公式中的d是指a、b两点间沿电场线方向的距离，或是a、b两点所在等势面【解析】Uab间的垂直距离．此公式只适用于匀强电场．2.如右图所示是一个匀强电场的等势面，每两个相邻等势面相距2 cm，由此可以确定电场强度的方向和数值是()A．竖直向下，E＝100 V/m B．水平向左，E＝100 V/mC．水平向左，E＝200 V/m D．水平向右，E＝200 V/m【答案】B【解析】根据电场强度的方向应与等势面垂直，且由较高的等势面指向较低的等势面，可知该电场强度的方向水平向左．由场强与电势差的关系得：E＝＝100 V/m.3.如右图所示，匀强电场场强E＝100 V/m，A、B两点相距10 cm，A、B连线与电场线夹角为60°，则U的值为()BAA．－10 V B．10 VC．－5 V D．－5 V【答案】C【解析】A、B两点沿电场线方向的距离：d＝l·cos 60°＝0.1× m＝0.05 mB点的电势低于A点电势：U＝－Ed＝－100×0.05 V＝－5 V.BA4.如右图所示，匀强电场场强为1×103 N/C，ab＝dc＝4 cm，bc＝ad＝3 cm，则下述计算结果正确的是()A．ab之间的电势差为4 000 VB．ac之间的电势差为50 VC．将q＝－5×10－3C的点电荷沿矩形路径abcda移动一周，电场力做功为零D．将q＝－5×10－3 C的点电荷沿abc或adc从a移动到c，电场力做功都是－0.25 J 【答案】C【解析】Uab ＝Udc＝E·dc＝40 V，Uac＝Uab＝40 V，A错，B错．将电荷移动一周，电势差为零，电场力做功为零，C对．Wac＝qU＝－5×10－3×40 J＝－0.2 J，D错．故选C.5.如图所示，在电场强度E＝2×103 V/m的匀强电场中有三点A、M和B，AM＝4 cm，MB＝3 cm，AB＝5 cm，且AM边平行于电场线，把一电荷量q＝2×10－9 C的正电荷从B移动到M点，再从M点移动到A点，电场力做功为()A．0.16×10－6 J B．0.12×10－6 JC．－0.16×10－6 J D．－0.12×10－6 J【答案】C【解析】B、M在同一等势面上，电荷由B到M电场力不做功．由M到A电场力做负功．W＝qU＝q·Ed＝2×10－9×2×103×4×10－2 J＝0.16×10－6 J.即电场力做功为：－0.16×10－6 J.6. (2010·全国卷Ⅱ)在雷雨云下沿竖直方向的电场强度约为104 V/m.已知一半径为1 mm的雨滴在此电场中不会下落，取重力加速度大小为10 m/s2，水的密度为103 kg/m3.这雨滴携带的电荷量的最小值约为()A．2×10－9 C B．4×10－9 CC．6×10－9 C D．8×10－9 C【答案】B【解析】本题考查物体的受力平衡条件，电场力的计算等知识点．雨滴受力平衡，则电场力和重力大小相等，有mg＝Eq，而m＝ρV＝ρ，联立两式，代入数据解得B选项对．7.如下图所示，实线为方向未知的三条电场线，虚线分别为等势线1、2、3，已知MN＝NQ，a、b两带电粒子从等势线2上的O点以相同的初速度飞出．仅在电场力作用下，两粒子的运动轨迹如下图所示，则()A．a一定带正电，b一定带负电B．a加速度减小，b加速度增大C．MN电势差|UMN |等于NQ两点电势差|UNQ|D．a粒子到达等势线3的动能变化量比b粒子到达等势线1的动能变化量小【答案】B【解析】本题考查电场线、等势线、电场力的功．由带电粒子在运动轨迹，结合曲线运动的特点可知带电粒子所受的电场力方向，但因为电场线的方向不确定，故不能判断带电粒子带电的性质，A错；由电场线的疏密可知，a加速度将减小，b加速度将增大，B正确；因为是非匀强电场，故MN电势差并不等于NQ两点电势差，C错；但因为等势线1与2之间的电场强度比2与3之间的电场强度要大，故1、2之间的电势差要大于2、3之间的电势差，但两粒子的带电荷量大小不确定，故无法比较动能变化量的大小，D错误．8.如右图所示为一组未知方向的匀强电场的电场线，将1×10－6 C的负电荷由A点沿水平线移至B 点，电场力做了2×10－6 J的功，A、B间的距离为2 cm.问：(1)匀强电场场强多大？方向如何？(2)A、B两点间的电势差多大？若B点电势为1 V，A点电势为多少？【答案】(1)200 V/m斜向上方(2)－2 V－1 V【解析】(1)移动负电荷从A到B静电力做正功，负电荷受到的静电力的方向沿电场的反方向，所以电场方向斜向上．由公式W＝qElcos 60°得E＝＝ V/m＝200 V/m(2)A、B间的电势差为U＝Elcos 60°＝200×2×10－2×0.5 V＝2 V，因A点电势低，UAB＝－2 V由UAB ＝φA－φB得φA＝φB＋UAB＝1 V＋(－2 V)＝－1 V9.如右图所示，在水平放置的两个平行金属板之间的匀强电场中，A、B两点之间的连线与竖直方向的夹角为60°.把带电荷量为q＝－1.5×10－8 C的点电荷由A点移到B点，克服电场力做了4.2×10－5 J的功．(1)试确定两板所带电荷Q1、Q2的电性；(2)若已知A点电势φA ＝800 V，|AB|＝1 cm.试求B点电势φB和电场强度的大小和方向．【答案】(1)Q1正电，Q2负电(2)－2 000 V,5.6×105 V/m竖直向下【解析】(1)把带电量为q＝－1.5×10－8 C的点电荷由A点移到B点，克服电场力做了4.2×10－5 J的功．说明A点的电势高于B点的电势，电场的方向由上向下，因此，上板Q1带正电，下板Q2带负电．(2)A、B两点的电势差为UAB＝＝ V＝2 800 V，设B点的电势为φB，根据UAB ＝φA－φB得φB＝φA－UAB＝800 V－2 800 V＝－2 000 V电场强度为E＝＝＝ V/m＝5.6×103 V/m，方向为竖直向下．10.如下图，A、B为两块水平放置的带等量异种电荷的平行金属板，一个质量m＝10－4 kg，电荷量q＝5×10－5 C的带正电粒子静止于两板的正中央，已知两板间距离为20 cm，g＝10 m/s2，求：(1)两板间匀强电场的场强大小；(2)两板间的电势差；(3)若用某种方法将带电粒子的带电荷量减少一半，使带电粒子从两板正中央由静止开始运动，则经过多长时间粒子撞到板上．【答案】(1)20 V/m(2)4 V(3)0.2 s【解析】(1)带电粒子静止，qE＝mg，E＝20 V/m.(2)电势差U＝Ed＝20×0.2 V＝4 V.(3)若带电粒子的电荷量减少一半，则电场力减半，重力不变，则有mg－qE＝ma，mg＝ma，a＝g，x＝at2，即0.1＝×5×t2，解得t＝0.2 s.。
高二物理 电源、电流、电动势 习题及答案解析
电源、电流、电动势一、选择题1．（2016 武汉校级期末）下列关于电流和电动势说法正确的是（）A．金属导体中电流的方向就是自由电子定向移动的方向B．电子在导体中定向移动的速率比电流的传导速率大C．非静电力做功越多，电源电动势越大D．电动势越大的电源，将其他形式的能量转化为电能的本领越大2.（2017春•醴陵市校级期中）下列关于电流的说法中正确的是（）A．导体中产生电流的条件是导体两端保持一定的电势差B．电流的方向就是电荷的定向运动方向C．电流的方向不变的电流叫恒定电流D．电流的大小不变的电流叫恒定电流=，其中S为导体的横3.（2017春•东胜区校级期末）导体中电流I的表达式为I nqSv截面积，n为导体每单位体积内的自由电荷数，q为每个自由电荷所带的电荷量，v是（）A．导体运动的速率B．电流传导速率C．电子热运动速率D．自由电荷定向移动的速率4．在某电解池中，若在2 s内各有1.0×1019个2价正离子和2.0×1019个1价负离子通过某一横截面，那么通过这个截面的电流是（）A．0 B．0.8 A C．1.6 A D．3.2 A5．关于电流，下列说法中正确的是（）A．通过导体横截面的电荷量越多，电流越大B．电子运动速率越大，电流越大C．单位时间内通过导线横截面的电荷量越多，导体中的电流就越大D．因为电流有方向，所以电流是矢量6．半径为月的橡胶圆环均匀带正电，总电荷量为Q．现使圆环绕垂直环所在平面且通过圆心的轴以角速度ω匀速转动，则由环产生的等效电流应有（）A．若ω不变而使电荷量Q变为原来的2倍，则电流也将变为原来的2倍B．若电荷量Q不变而使ω变为原来的2倍．则电流也将变为原来的2倍C．若使ω、Q不变，将橡胶环拉伸，使环半径增大，电流将变大D．若使ω、Q不变，将橡胶环拉伸，使环半径增大，电流将变小7．（2016 徐汇区二模）一根横截面积为S的铜导线，通过电流为I。
已知铜的密度为ρ，铜的摩尔质量为M，电子电荷量为e，阿伏伽德罗常数为N A，设每个铜原子只提供一个自由电子，则铜导线中自由电子定向移动速率为A ．A MI N Se ρB ．A MIN Se ρC ．A IN M Se ρD ．A IN Se M ρ8．下列关于电源电动势的说法中正确的有（ ）A ．电源的电动势越大，非静电力将正电荷从负极移送到正极做的功一定越多B ．电源的电动势越大，非静电力将单位正电荷从负极移送到正极做的功一定越多C ．电源的电动势越大，非静电力将正电荷从负极移送到正极的电荷量一定越多D ．电源的电动势越大，非静电力移动相同电荷量转化的电能一定越多9．某电源的电动势为3.6 V ，这表示( )A ．电路通过1 C 的电荷量，电源把3.6 J 其他形式的能转化为电能B ．电源在每秒内把3.6 J 其他形式的能转化为电能C ．该电源比电动势为1.5 V 的电源做功多D ．该电源与电动势为1.5 V 的电源相比，通过1 C 电荷量时转化的电能多10．有一个电动势为3 V ，内阻不能忽略的电池两端接一电阻R ，1 C 电荷通过R 时，在R 上产生的热量（ ）A ．大小3 JB ．小于3 JC ．等于3 JD ．内阻未知，无法确定11．对于不同型号的干电池，下列说法正确的是（ ）A ．1号干电池的电动势大于5号干电池的电动势B ．1号干电池的容量比5号干电池的容量大C ．1号干电池的内阻比5号干电池的内阻大D ．把1号和5号干电池分别连入电路中，若电流，相同，它们做功的快慢相同12．如图所示，这是一种化学原电池，电路中电流计的作用是测出电流的方向，设测得外电路的电流方向如图所示，其中两金属板分别为锌板和铜板，电解槽中的电解液为硫酸铜，试分析下列说法中正确的是（ ）A ．A 是铜片，B 是锌片B ．A 是锌片，B 是铜片C ．A 端是电源的正极，B 端是电源的负极D ．该种电池能把化学能转化为电能13．手电筒的两节干电池，已经用了较长时间，灯泡只发出很微弱的光，把它们取出来，用电压表测电压。
高三物理电势差电势试题答案及解析
高三物理电势差电势试题答案及解析1.如图所示为一半径为R的均匀带电细环，其上单位长度带电量为η，取环面中心O为原点，以垂直于环面的轴线为x轴。
设轴上任意点P到原点O的距离为x，以无限远处为零电势点，P点的电势为。
则下面给出的四个表达式中只有一个是合理的，这个合理的表达式是（式中k为静电力常量）（）A．B．C．D．【答案】A【解析】电势的高低与圆环带电量的大小有关，B表达式显然与电量Q无关，因此B错误；无论圆环带什么电荷，圆环中心处的电势均不为零，因此x=0时，电势不为零，故D错误；同理x=R处的电势也不为零，故C错误；故只有A正确。
【考点】电势.2.如图所示，边长为a正方形ABCD处在匀强电场中，其中,，F点为CD的中点。
保持该电场的大小和方向不变，让正方形以B点为轴在纸面内顺时针转过，则此时的F点电势和该匀强电场的场强分别为A．、B．、C．、D．、【答案】C【解析】由题意，AB是等势面，所以CD也是等势面，电场线的方向沿DA方向．故电场强度大小为，，正方向转动后的位置如图，根据旋转的性质由图中的几何关系可得：设．则：；，根据勾股定理得到：；，其中：，，又：，联立以上各式，代入数据解得：，C正确；【考点】考查了匀强电场中电势差和电场强度的关系；电势．3.一带电粒子在电场中仅受静电力作用，做初速度为零的直线运动，取该直线为x轴，起始点O为坐标原点，其电势能Ep与位移x的关系如图所示，下列图象中合理的是【答案】D【解析】粒子的电势能随位移变化的图象斜率对应粒子所受的静电力大小，故可知电场力、电场强度及粒子加速度随位移变化应该是越来越小，故A错，D对；粒子动能随位移变化的图象斜率对应粒子所受合外力的大小，而此时的合外力即为粒子所受静电力，故B错；粒子沿x轴的运动是一个加速度减小的加速运动，故速度与位移不一定是线性关系，C错。
【考点】运动图象、动能定理、带电粒子在电场中的运动4.如图所示，在O点固定一点电荷Q，一带电粒子P从很远处以初速度v射入电场，MN为粒子仅在电场力作用下的运动轨迹。
