振动系统实验平台
振动台系统实验平台
一、振动台试验
1.1 电动振动台试验系统
电动振动台是力学环境试验的重要设备，主要由振动台台体、振动控制仪、功率放大器、冷却装置等组成。
电动台振动试验系统的构成如图1-1所示，低压电器作为试件放到振动台体上对其做振动试验，检测它的可靠性。加速度计将采集到的振动信号传输到振动控制仪，控制仪根据控制谱的要求，对信号进行实时修正，信号经过功率放大器放大后输入电动振动台台体以保证振动的持续产生。同时，励磁电源对冷却装置供电，确保冷却系统的正常工作，以保证振动台热量及时排出。
振动台台体试 件振动控制仪功率放大器冷却系统PC机·振动台台面传感器试验夹具
图1-1 电动振动台试验系统图
1.2液压系统工作原理
液压系统只作用于水平方向的振动，垂直方向振动不需要液压。液压装置主要由两台油泵、调压阀、压力继电器、液位继电器、过滤器、风冷热交换器组成，运行可靠，操作方便。
泵1作为供油泵，提供压力介质，经过高压过滤器过滤，再经溢流阀调节，使得干净和符合要求的压力介质通过管道流向工作机，即向静压导轨供油，在导
轨与导轨座之间形成压力油膜，使其有良好的承载能力，再通过振动台的激振力传递，使水平滑台工作，产生水平方向的振动。完成工作和溢流的介质由泵2送回，介质经热交换器冷却后，再经回油过滤器流回油箱。
整个液压系统的工作原理如下图1-2所示：
M2M1压力继电器溢流阀压力表泵及电机过滤器热交换器回油过滤器吸油过滤器液位表泵及电机工作机液位继电器
图1-2 液压系统原理图
1.3 振动试验目的
振动试验目的在于确定所设计制造的机器、构件在运输过程中承受外来振动或者自身产生的振动而不致破坏，并发挥其性能、达到预定寿命的可靠性，故作为可靠性试验关键设备的振动试验越来越重要，这里试验对象指的是载运低压电器。振动试验目的主要分为：
1)环境适应性试验：通过选用试验对象未来可能承受的振动环境去激励对象。检验其对环境的适应性。目前，航空航天中使用的机载仪器和设备，大部分必须进行振动试验，以便评估其性能是否满足要求；
2)动力学强度试验：考核试验对象结构的动强度，检验在给定的试验条件下试件
是否会产生疲劳破坏，这类试验的对象主要是结构件；
3)动力特性试验：用试验的方法测试出对象的动特性参数，如振型、频率、阻尼等；
4)其他试验：如振动筛选试验，其目的是对生产线上的元器件、组件、整机进行振动筛选，找出工艺中的薄弱环节，剔出低质量的产品从而提高整个产品的可靠性。
振动试验是仿真产品在运输(Transportation)、安装(Installation)及使用(Use)环境中所遭遇到的各种振动环境影响，本试验是模拟产品在运输、安装及使用环境下所遭遇到的各种振动环境影响，用来确定产品是否能承受各种环境振动的能力。振动试验是评定元器件、零部件及整机在预期的运输及使用环境中的抵抗能力。
最常使用振动方式可分为正弦振动及随机振动两种。正弦振动是实验室中经常采用的试验方法，以模拟旋转、脉动、震荡（在船舶、飞机、车辆、空间飞行器上所出现的）所产生的振动以及产品结构共振频率分析和共振点驻留验证为主，其又分为扫频振动和定频振动两种，其严苛程度取决于频率范围、振幅值、试验持续时间。随机振动则以模拟产品整体性结构耐震强度评估以及在包装状态下的运送环境，其严苛程度取决于频率范围、GRMS、试验持续时间和轴向等。
1.4 振动台主要技术规格及参数：
本振动台试验系统选用东菱振动仪器有限公司的水冷电动振动试验系统，振动台具体主要技术指标如下：
(1)电动振动试验台
型号：ES-60WLS3-445
额定正弦推力（peak）：60KN
额定随机推力（rms）： 60KN
额定冲击力（peak）： 180kN
最大加速度：≥1000m/s2
最大速度：2.5 m/s
台面尺寸：￠445mm
运动部件质量：≤60kg
频率范围：2～2700Hz
最大位移：76mm (p-p)
空台一阶谐振频率：≥2400 Hz±5%
最大载荷：≥ 1000kg
保护功能：有全面的保护功能
冷却方式：水冷
设备工作方式：采用双台体结构，功率放大器采用一拖二形式，实现免翻台工作
(2)水平滑台1
型号：LTT0606
最大位移：76mm
最大加速度：480m/s2
台面尺寸：600mm×600mm
台面材料：镁合金
600mm×600mm 的水平滑台上限使用频率：2000HZ
(3)水平滑台2
型号：LTT1212
最大位移：76mm
最大加速度：214m/s2
台面尺寸：1200mm×1200mm
上限使用频率：2000HZ
(4)智能功率放大器：
功放输出最高电压：≥60KVA；功放输出最大电流：≥600A
要求智能化功率放大器，采用进口原装HMI触摸屏PLC可编程控制器
功率器件采用原装进口的功率模块
系统控制功能:所有的操作，监测，控制，记录等均在HMI上完成，可实现历史报警记录回放功能，系统运行历程记录功能，系统累积工作时间功能，系统权限管理功能，无人值守运行状态监测功能，力限功能，自动定时关机功能等。
基本保护功能：励磁水流量、励磁水压力、励磁水温度、动圈水温、动圈水压力、动圈水流量、输出过压、输出过流、过位移、滑台油压、时序保护、电网过压、电网欠压、电网缺相、控制电源、门开关、外部联锁等保护功能。
(5)水冷单元
内循环水流量≤40L/min；
内循环水压力≤1MPa；
外循环水流量≤100L/min；
内冷系统装置：内循环冷却水泵采用原装进口
内循环冷却水温差小于30度，外循环冷却水温小于15度，要求对外冷却水无要求，常温。同时要求内冷却系统采用原装进口单级离心水泵
水箱：要求具有内循环水温监测并保护功能，水质导电率监测保护功能；外循环流量显示监测并保护功能
二、振动试验方案
2.1 垂直振动
该试验系统选用的ES-60WLS3-445振动台台体被安装在一个原先为垂直振动做的机座上，如图2-1所示，在进行振动试验时，将试品通过夹具固定在振动台面上，在实际振动试验时，试件或夹具往往会大于电动台动圈台面，这时就需要对原来的台面进行扩展，常用办法是安装一个辅助台面，辅助台面如图2-2所示。而振动试验在工作频率、台面重量、台面加速度、幅值均匀度和横向运动等方面，对扩展台面都有较严格的要求。另外，这种机座可使振动台体旋转90º，做轻负载的水平振动或者连接一个单独的水平台，振动台体通过隔振装置与机座相连。
振动试验时的加速度限制由系统的推力和活动系统的质量决定。理想状态下的最大加速度限制有下面等式决定：
a=F/m
其中：a——加速度
F——系统的激振力
m——活动系统质量
垂直振动时：m =m动圈+m夹具+m试件
图2-1振动台示意图
图2-2 垂直扩展台
2.2水平振动
该系统的另一个振动台的机座与水平台机座是一体的，共用一个基座，刚度好，安装调试方便，提高了整体负载能力。当进行水平试验时，电动蜗轮链轮翻转机构,振动台绕旋转轴旋转，旋转轴安装在振动台的重心位置，可以使振动台体旋转90º，然后通过连接头将振动台和水平滑台固定，然后便可以与油膜润滑的水平滑台做水平振动试验。
水平滑台采用静压活动系统，其油源经滤油器进入压力调节阀进行调压（出厂前已调整好），后经装有节流器的水平导轨及花岗石平板上，并与工作台面形成油膜，具有一定的承载能力，然后通过振动台的激振力传递，使水平滑台进行工作，而产生水平方向的振动。
水平振动时：m=m动圈+m连接头+m滑台+m夹具+m试件
图2-3台体翻转
图2-4 振动台和水平台面连接
图2-5水平振动示意图
2.3选择振动传感器的原则
选择拾振器类型时，要根据测试的要求（如要求测位移、或测速度、加速度、力等）及被测物体的振动特性（如待测的频率范围，估计的振幅范围等），应用环境情况（如环境温度、湿度、电磁场干扰情况等）结合各类拾振器本身的各项特性指标来考虑。
1.下列情况可用位移拾振器：
1)位移幅值特别重要时（例如，不允许某振动部件在振动时碰到别的物体，即要求振幅时）。
2）测量位移幅值的场合，正好就是要分析应力的场合。
3）低频振动。此时速度、加速度数值太小不便于采用速度或加速度计测量。
2. 下列情况下，可采用速度型拾振器：
位移的幅度太小，不便于测量中频段。
3. 下列情况下，可采用加速度型拾振器：
1）高频振动。
2）量测那种对力、载荷或应力要做分析的部位时，因为力正比于加速度。
3）量测空间受限制，不允许传感器体积大，重要大的场合，采用压电加速度为佳。
2.4 传感器的安装
在振动试验时，传感器的安装是很重要的，可能由于传感器的安装问题使试验不真实，甚至损坏设备和试件。传感器可用瞬间胶合剂或螺钉与台面连接。当进行低量级试验时，为了减少噪声，可在传感器底部用胶木片与台面绝缘，传感器连接线应与传感器牢固连接，试验中传感器的脱落和连接线的接触不良将导致试验无法进行，甚至损坏设备，而且传感器安装应保证安装平面平整，并且安装平面必须同垂直于振动方向。
(1)垂直振动时传感器安装
图2-6 垂直振动传感器安装示意图
(2)水平振动时传感器安装
图2-7 水平振动传感器安装示意图
2.5 选择夹具
一个好的夹具在试验的频率范围内，必须有良好的传递率。当试件体积比较小，而且形状比较规则时，试件可以用螺杆、压板的方式把试件牢牢的固定在振动台面衬套螺钉上。
当试件体积较大，而且形状复杂时，这种固定方法显然很困难，这时需要制作夹具，让试件安装在夹具上然后把夹具牢固地固定在振动台面上，因此实际上夹具是试件与振动台面连接的过渡体，其功能是将振动台的振动和能量不失真的传递给试件。
由于刚度和形状决定的夹具一阶共振频率的大小将直接限制振动试验系统工作的上限频率，换言之通常电动台的工作上限可以到2000赫兹或者更高，如果夹具的一阶共振频率为1000赫兹，那么振动台的上限工作频率就从2000赫兹降到了1000赫兹。
当振动试验规范频率上限只到几百赫兹（甚至几十赫兹），那么采用铝合金材料为宜，而当试验规范的频率上限大于1000赫兹甚至2000赫兹，那么采用钢材料也许更合适些。此外，还需要在形状上结构上给予考虑。
单自由度振动系统固有频率及阻尼的测定-实验报告
单⾃由度振动系统固有频率及阻尼的测定-实验报告
单⾃由度振动系统固有频率及阻尼的测定
⼀、实验⽬的1、掌握测定单⾃由度系统固有频率、阻尼⽐的⼏种常⽤⽅法
2、掌握常⽤振动仪器的正确使⽤⽅法
⼆、实验内容1、根据单⾃由度系统固有频率公式，估算⽔平振动台⾯的等效质量
2、记录⽔平振动台的⾃由衰减振动波形
3、测定⽔平振动台在简谐激励下的幅频特性
4、 测定⽔平振动台在简谐激励下的相频特性
5、 根据上⾯测得的数据，计算出⽔平振动台的固有频率、阻尼⽐
三、实验原理
单⾃由度振动系统是⼀种简单且常见的振动系统模型。本实验中的振动系统由台⾯、⽀撑弹簧⽚及电磁阻尼器组成的⽔平振动台（见图四），可视为单⾃由度系统，它在瞬时或持续的⼲扰⼒作⽤下，台⾯可沿⽔平⽅向振动。
与之前常见的质量弹簧系统不同，本实验中单⾃由度振动系统的等效质量、刚度均属于未知量。且通过观察不难发现，银⽩⾊的⽔平振动台⾯⽆法单独取出以测量质量。这⼀系统反应了⼤多数实际振动系统的特性——即难以分别得到其准确的等效质量、刚度的数值，再通过理论计算得到固有频率。因此通过实验的⽅式直接测量系统整体的固有频率成为⼀种⾮常重要⽽可靠的研究⼿段，同时系统的等效质量和刚度，也可以由测量结果推导得出。 假设实验使⽤的单⾃由度振动系统中，⽔平振动台⾯的等效质量为eq m ，系统的等效刚度为eq k ，在⽆阻尼或阻尼很⼩时，系统⾃由振动频率可以写作eq eqm k f π21
=。这⼀频
率容易通过实验的⽅式测得，我们将其记作f '；此时在⽔平振动台⾯上加⼀个已知质量0m ，测得新系统的⾃由振动频率为f ''。则⽔平振动台⾯的等效质量为eq m 可以通过以下关系得到：2eq 0
eq f f m m m ???? ??'''=+。
当单⾃由度振动系统具有粘滞阻尼时，⾃由振动微分⽅程的标准形式为022=++q p q n q
，式中q 为⼴义坐标，n 为阻尼系数，eq eq m C n /2=，eq C 为⼴义阻⼒系数，eq m 为等效质量；p 为固有的圆频率，eq eq m K p /2=，eq K 为等效刚度。在阻尼⽐
振动实验报告
振动力学实验报告
学 院：___________________
班 级：___________________
学 号：___________________
姓 名：___________________
山 东 科 技 大 学
单自由度系统振动实验报告
实验者姓名：________ 院系：_______系_______专业_______班_______组
实验日期： ________年________月________日
自由振动法测量单自由度系统的参数
一、实验目的
二、实验对象和装置
三、实验步骤
四、实验数据记录和整理
1、无阻尼单自由度自由振动系统实验测量：
相邻振幅组别 第一组 第二组 第三组 第四组 第五组
时间坐标值
振幅坐标值
计算单自由度振动的振动频率、周期、固有频率、衰减系数、相对阻尼系数周期、频率和阻尼系数：
2、有阻尼单自由度自由振动系统实验测量：
相邻振幅组别 第一组 第二组 第三组 第四组 第五组
时间坐标值
振幅坐标值
计算单自由度振动的振动频率、周期、固有频率、阻尼系数、相对阻尼系数：
五、简答
1、上述无阻尼自由振动实验中，为什么振动曲线呈现衰减状态？
2、简述阻尼对于自由振动周期、频率的影响。
用冲击激励法测量系统的频率响应函数
实验者姓名：________ 院系：_______系_______专业_______班_______组
实验日期： ________年________月________日
一、实验目的
二、实验对象和装置
三．实验步骤
四、实验数据记录和整理
1、无阻尼单自由度自由振动系统实验测量：
实验组号 第一组 第二组 第三组 第四组 第五组
频率
相对阻尼系数
计算频率的
平均值
计算相对阻尼
系数的平均值
振动测试
1 振动测试
物体或质点相对于平衡位置所作的往复运动叫振动。振动又分为正弦振动、随机振动、复合振动、扫描振动、定频振动。描述振动的主要参数有：振幅、速度、加速度。
目录
1概念 2简介 3响应测量
4参量测定 5测定方法 6导纳方法
7时域识别 8载荷识别 9环境试验
10试验设备 11意义使用 12随机试验
13安全防范 14测15试验环境 16试验程序
概念
vibration test
振动试验是指评定产品在预期的使用环境中抗振能力而对受振动的实物或模型进行的试验。根据施加的振动载荷的类型把振动试验分为正弦振动试验和随机振动试验两种。正弦振动试验包括定额振动试验和扫描正弦振动试验。扫描振动试验要求振动频率按一定规律变化，如线性变化或指数规律变化。振动试验设备分为加载设备和控制设备两部分。加载设备有机械式振动台、电磁式振动台和电液式振动台。电磁式振动台是目前使用最广泛的一种加载设备。振动控制试验用来产生振动信号和控制振动量级的大小。振动控制设备应具备正弦振动控制功能和随机振动控制功能。振动试验主要是环境模拟，试验参数为频率范围、振动幅值和试验持续时间。振动对产品的影响有：结构损坏，如结构变形、产品裂纹或断裂；产品功能失效或性能超差，如接触不良、继电器误动作等，这种破坏不
2 属于永久性破坏，因为一旦振动减小或停止，工作就能恢复正常；工艺性破坏，如螺钉或连接件松动、脱焊。从振动试验技术发展趋势看，将采用多点控制技术、多台联合激动技术。图为飞机振动试验情况。
简介
振动试验是仿真产品在运输(Transportation)、安装(Installation)及使用(Use)环境中所遭遇到的各种振动环境影响，本试验是模拟产品在运输、安装及使用环境下所遭遇到的各种振动环境影响，用来确定产品是否能承受各种环境振动的能力。振动试验是评定元器件、零部件及整机在预期的运输及使用环境中的抵抗能力.

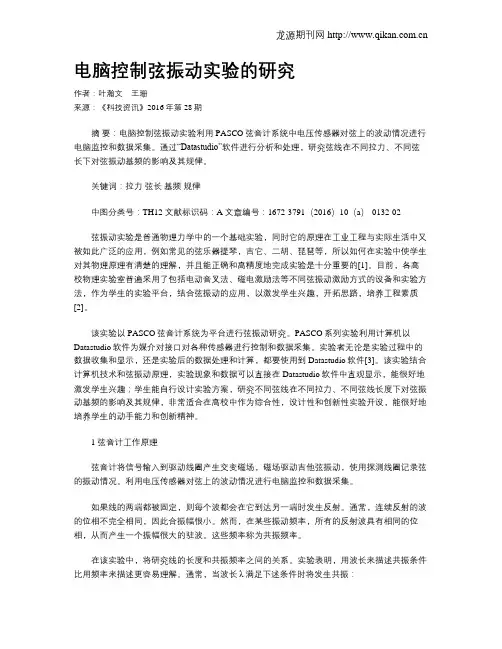

电脑控制弦振动实验的研究
