可膨胀石墨 - 文档网

膨胀石墨的制备方法及应用研究进展

石墨通常产于变质岩中，是煤或碳质岩石( 或沉积物) 受到区域变质作用或岩浆侵入作用形成的

碳质元素结晶矿物，化学性质不活泼。根据结晶形态不同，天然石墨分为三类，即块状石墨、

鳞片石墨和隐晶质石墨。其中鳞片石墨的性能最优越，工业价值最大。鳞片石墨为天然显晶质

石墨，其形似鱼磷状，属六方晶系，呈层状结构，具有良好的耐高温、导电、导热、润滑、可

塑及耐酸碱等性能。

膨胀石墨(EG)是由优质天然鳞片石墨经强酸和强氧化剂插层处理、高温膨化得到的一种疏松多

孔的蠕虫状物质。膨胀石墨同时也沿袭了天然鳞片石墨的性能，具有极强的电导率、耐高温、

抗腐蚀、抗辐射特性。与天然鳞片石墨相比，膨胀石墨的结构松散、多孔且弯曲、密度更低、

体积和表面积更大、表面能更高，具有极强的抗震性、抗扭曲性、耐压性、吸附性。

膨胀石墨热导率高，可作为导热材料和导电材料。膨胀石墨耐高温、耐高压、耐腐蚀，可用来

制作高级密封材料。膨胀石墨极易吸附油类、有机分子及疏水性物质，可作为性能优越的吸附

材料。目前，膨胀石墨被广泛应用于化工、建材、环境保护等20多个领域，需求量巨大，是材

料领域的研究热点。

鉴于膨胀石墨的独特结构、优越性能以及广泛应用，本文从制备方法及应用领域详细综述了膨

胀石墨的研究进展，并对膨胀石墨的制备方法、性能优化及应用拓展作了展望，以期为膨胀石

墨的科研工作者提供一定参考。

1 膨胀石墨的结构和性质

石墨晶体具有由碳元素组成的六角网平面层状结构，层平面上的碳原子以强共价键结合，层与

层间以范德华力结合，层间距较大，因此层间结合力较弱。在适当的条件下，酸、碱金属、盐

类等多种化学物质可插入石墨层间，并与碳原子结合形成新的化学相———石墨插层化合物

(GIC)。这种层间化合物在加热到适当温度时，可瞬间迅速分解，产生大量气体，使石墨沿轴方

向膨胀成蠕虫状的新物质，即膨胀石墨(EG)。因此，膨胀石墨也称石墨蠕虫，可定义为，天然

鳞片状石墨经插层、水洗、干燥、高温膨化得到的一种疏松多孔的蠕虫状物质。与天然石墨相

可膨胀石墨的合成及其阻燃应用

阻燃材料与技术　２０，０２年第三期　

可膨胀石墨的合成及其阻燃应用　

时虎　胡　源　（中国科学技术大学火灾科学国家重点实验室火灾化学研究室　２３００２６）　赵华伟　（安徽省淮南市消防支队防火处２３２００１）　

摘要：可膨胀石墨是一种重要的化合物，广泛用于各种科学和生活领域。作为阻燃剂　它是　一种高教无毒阻燃剂，通过中断反应、中断热传导等起到阻燃作用。本文主要讨论可膨胀石墨　（Ｅｘｐａｎｄａｂｌｅ　ｇｒａｐｈｉｔｄ）的特性、制备及其聚乙烯阻燃方面的应用：并用氧指数、热分析方法对可　膨胀石墨阻燃塑料的阻燃、热分散行为进行研究。　关键词：可膨胀石墨、合成、阻燃、氧指数，热分析　

１　引言　石墨是一种天然固体润滑剂．资源丰富且价　格便宜。石墨具有层状结构＋碱金属，卤素金属　卤化物，强氧化性含氧酸，都可嵌入层间，形成　层间化合物　可膨胀石墨是以天热鳞片石墨为原料，经化　学或电化处理而得到的一种石墨间化合物产品。　它遇高温可瞬间体积膨胀１５０￣３００倍，由片状变　为蠕虫状，从而结构松散，多孔而弯曲，表面积　大、表面能高、吸附鳞片石墨力强，蠕虫状石墨　之间可自行嵌台。这样增加了它的柔软性，回弹　性和可塑性。是生产柔性石墨板材、各种密封件　的优质材料。因其耐温范围宽在．２００－－３６００度　之间，在高温，高压或辐射条件下工作，不发生　分散，变形或老化，化学性质稳定．所以还可用　于冶金工业的保温及作消防的阻燃剂和灭火剂　聚乙烯是第一大塑料品种，它在通用塑料中　密度小（０．９１－－－０９６ｇ／ｅｒａ　），无吸湿性，优良的电　绝缘，耐化学腐蚀性。广泛地应用于电线电缆、　化工、建筑、轻工、包装等行业。但是，聚乙烯　是易燃材料，其氧指数只有１７，且燃烧热量大　（４６ＫＪ／ｇ），产生大量熔滴，极易传播火焰，引　发大的火灾，所以必须对其进行阻燃处理，使其　

达到难燃的目的，以扩大应用范围。由于卣系阻　维普资讯２００２年第三期　阻燃材料与技求　燃剂处理的聚乙烯燃烧时会释放出大量烟雾和　有毒、腐蚀性气体，造成“二次污染”，因此近　年来，人们对使用高聚物的安全性提出了新的要　求，不仅要有良好的阻燃性．而且燃烧时烟雾和　有毒气体的发生量应尽量减少。而可膨胀石墨正　是聚乙烯有效的无卤阻燃剂之一。　

高倍率可膨胀石墨的制备及表征

第４２卷第６期　

２０１４年３月　广州化工　

Ｇｕａｎｇｚｈｏｕ　Ｃｈｅｍｉｃａｌ　Ｉｎｄｕｓｔｒｙ　Ｖ０１．４２　Ｎｏ．６　

Ｍａｒ．２０１４　

率可膨胀石墨的制备及表征　

魏旭，李红莉，王雄彪，张幺玄，陈厚和　

（南京理工大学，江苏　南京２１００９４）　

摘　要：以天然鳞片石墨为原料，采用ＨＮＯ，／ＫＭｎＯ　／ＨＣＩＯ　／ＨＡｃ为氧化插层体系制备可膨胀石墨，确定了制备可膨胀石　

墨的最佳条件：反应时间为３０　ｍｉｎ，反应温度为４０℃，ＨＮＯ　（ｍＬ）：ＫＭｎＯ　（ｇ）：ＨＣ１０　（ｍＬ）：ＨＡｃ（ｍＬ）＝２．５：１．９：８．０：３．０　

的条件下，制得的可膨胀石墨的膨胀容积为５００　ｍＬ／ｇ。并以ＸＲＤ、ＳＥＭ、ＦＴＩＲ等仪器，对可膨胀石墨的结构、形貌、和内部组成　

等进行了分析和表征。　

关键词：可膨胀石墨；膨胀容积；表征　

中图分类号：ＴＱ１２７．１　文献标志码：Ａ　文章编号：１００１—９６７７（２０１４）０６—００７６—０４　

Ｐｒｅｐａｒａｔｉｏｎ　ａｎｄ　Ｃｈａｒａｃｔｅｒｉｚａｔｉｏｎ　ｏｆ　Ｈｉｇｈ　Ｒａｔｅ　ｏｆ　Ｅｘｐａｎｄａｂｌｅ　Ｇｒａｐｈｉｔｅ　

，Ｘｕ，ＬＩ　Ｈｏｎｇ—ｌｉ，ＷＡＮＧ　Ｘｉｏｎｇ—ｂｉａｏ，ＺＨＡＮＧ　Ｙａｏ—ｘｕａｎ，ＣＨＥＮ　Ｈｏｕ一　

（Ｎａｎｊｉｎｇ　Ｕｎｉｖｅｒｓｉｔｙ　ｏｆ　Ｓｃｉｅｎｃｅ　ａｎｄ　Ｔｅｃｈｎｏｌｏｇｙ，Ｊｉａｎｇｓｕ　Ｎａｎｊｉｎｇ　２１００９４，Ｃｈｉｎａ）　

Ａｂｓｔｒａｃｔ：Ｔｈｅ　ｅｘｐａｎｄａｂｌｅ　ｇｒａｐｈｉｔｅ　ｗａｓ　ｐｒｅｐａｒｅｄ　ｂｙ　ｕｓｉｎｇ　ｎａｔｕｒｅ　ｆｌａｋｅ　ｇｒａｐｈｉｔｅ，ＨＮＯ３／ＫＭｎＯ４／ＨＣＩＯ４／ＨＡｃ　ａｓ　ｔｈｅ　

ｏｘｉｄａｎｔ　ａｎｄ　ｉｎｔｅｒｃａｌａｔｉｏｎ　ａｇｅｎｔ．Ｅｘｐｅｒｉｍｅｎｔｓ　ｓｈｏｗｅｄ　ｔｈａｔ　ｔｈｅ　ｏｐｔｉｍａｌ　ｐｒｏｃｅｓｓ　ｃｏｎｄｉｔｉｏｎｓ　ｗｅｒｅ　ｒｅａｃｔｉｏｎ　ｏｆ　ｔｅｍｐｅｒａｔｕｒｅ　ｆｏｒ　

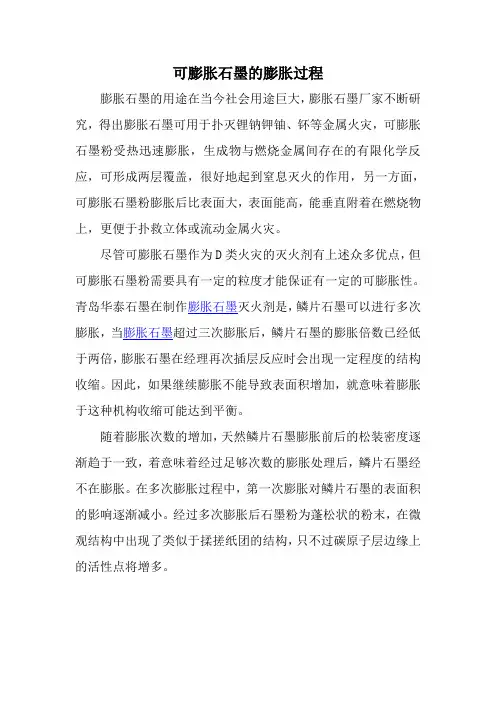

可膨胀石墨的膨胀过程

膨胀石墨的用途在当今社会用途巨大，膨胀石墨厂家不断研

究，得出膨胀石墨可用于扑灭锂钠钾铀、钚等金属火灾，可膨胀

石墨粉受热迅速膨胀，生成物与燃烧金属间存在的有限化学反

应，可形成两层覆盖，很好地起到窒息灭火的作用，另一方面，

可膨胀石墨粉膨胀后比表面大，表面能高，能垂直附着在燃烧物

上，更便于扑救立体或流动金属火灾。

尽管可膨胀石墨作为D类火灾的灭火剂有上述众多优点，但

可膨胀石墨粉需要具有一定的粒度才能保证有一定的可膨胀性。

青岛华泰石墨在制作膨胀石墨灭火剂是，鳞片石墨可以进行多次

膨胀，当膨胀石墨超过三次膨胀后，鳞片石墨的膨胀倍数已经低

于两倍，膨胀石墨在经理再次插层反应时会出现一定程度的结构

收缩。因此，如果继续膨胀不能导致表面积增加，就意味着膨胀

于这种机构收缩可能达到平衡。

随着膨胀次数的增加，天然鳞片石墨膨胀前后的松装密度逐

渐趋于一致，着意味着经过足够次数的膨胀处理后，鳞片石墨经

不在膨胀。在多次膨胀过程中，第一次膨胀对鳞片石墨的表面积

的影响逐渐减小。经过多次膨胀后石墨粉为蓬松状的粉末，在微

观结构中出现了类似于揉搓纸团的结构，只不过碳原子层边缘上

的活性点将增多。

膨胀石墨生产工艺

膨胀石墨是一种具有低密度、低导热性和高温稳定性的材料，广泛应用于航天、化工、电子等领域。下面将介绍膨胀石墨的主要生产工艺。

首先，膨胀石墨的原料通常是天然石墨或人工石墨。天然石墨经过粉碎研磨后，通过分级筛分得到粒径适中的石墨颗粒。人工石墨则是通过石墨粉末和粘结剂混合后压制成型并烘干得到。

接下来，将石墨颗粒或人工石墨放入高温炉中进行热膨胀处理。在高温下，石墨颗粒因热胀冷缩的物理特性，石墨中的空隙会迅速膨胀，形成石墨层间间隙。同时，高温下的气氛控制会使石墨表面产生氧化反应，形成一定的氧化膜。

然后，通过对膨胀后的石墨进行加工，可以得到各种形状和尺寸的膨胀石墨制品。常见的加工方法包括切割、研磨、打孔、粘接等。其中，切割是膨胀石墨生产过程中常见的一种工艺，可以使用切割机械将膨胀石墨切割成所需的形状和尺寸。

最后，经过加工后的膨胀石墨制品通常需要进行表面处理，以提高其密封性和抗氧化性能。表面处理方法包括涂层、填充、喷涂等。常用的涂层材料有石墨粉末、金属涂层等，填充材料则可以选择聚酰亚胺、碳纤维等。

以上就是膨胀石墨生产工艺的基本过程。随着技术的发展，膨胀石墨的生产工艺也在不断改进和完善，以满足各个领域对膨胀石墨制品的需求。

可膨胀石墨在膨胀型防火涂料中的性能研究

２０１１年３９卷第２３期　广州化工　・５９・　

可膨胀石墨在膨胀型防火涂料中的性能研究米　

姜辉，刘万辉，苑志鹏，李玉梅，许明涛，房伟祥　

（黑龙江科技学院材料科学与工程学院，黑龙江哈尔滨１５００２７）　

摘　要：膨胀型防火涂料是防火涂料中的主要类型，具有低烟、少毒、无卤化的特点，受热时发生膨胀，生成导热系数较小的炭　质层．延缓热量向基材的蔓延，呈高效的阻燃效果，为灭火赢得宝贵的时间，是实现阻燃剂无卤化的很有希望的途径之一，近年来已经　被广泛用于建筑结构的防火处理。　关键词：防火涂料；膨胀型；石墨；阻燃　

Ｆｌａｍｅ　Ｒｅｔａｒｄａｎｔ　Ｐｒｏｐｅｒｔｉｅｓ　ｏｆ　Ｅｘｐａｎｄａｂｌｅ　Ｇｒａｐｈｉｔｅ　ｉｎ　Ｉｎｔｕｍｅｓｃｅｎｔ　Ｆｉｒｅｐｒｏｏｆ　Ｐａｉｎｔ　

ＪＩＡＮＧ　Ｈｕｉ，ＬＩＵ　Ｗａｎ—ｈｕｉ，ＹＵＡＮ　Ｚｈｉ—ｐｅｎｇ，ＬＩ　Ｙｕ—ｍｅｉ，ＸＵ　，　一ｔａｏ，ＦＡＮＧ　Ｗｅｉ—ｘｉａｎｇ　（Ｃｏｌｌｅｇｅ　ｏｆ　Ｍａｔｅｒｉａｌｓ　Ｓｃｉｅｎｃｅ　ａｎｄ　Ｅｎｇｉｎｅｅｒｉｎｇ，Ｈｅｉｌｏｎｇｊｉａｎｇ　Ｉｎｓｔｉｔｕｔｅ　ｏｆ　Ｓｃｉｅｎｃｅ　ａｎｄ　Ｔｅｃｈｎｏｌｏｇｙ，　Ｈｅｉｌｏｎｇｊｉａｎｇ　Ｈａｒｂｉｎ　１５００２７，Ｃｈｉｎａ）　

Ａｂｓｔｒａｃｔ：Ｔｈｅ　ｉｎｔｕｍｅｓｃｅｎｔ　ｆｉｒｅ　ｒｅｔａｒｄａｎｔ　ｃｏａｔｉｎｇ，ｏｎｅ　ｏｆ　ｔｈｅ　ｍａｉｎ　ｔｙｐｅｓ　ｏｆ　ｆｉｒｅ—ｒｅｓｉｓｔａｎｔ　ｃｏａｔｉｎｇ，ｈａｄ　ａ　ｌｏｗ　ｓｍｏｋｅ，　ｌｏｗ　ｔｏｘｉｃｉｔｙ，ａｎｄ　ｎｏｎ—ｈａｌｏｇｅｎａｔｅｄ　ｆｅａｔｕｒｅｓ．Ｗｈｅｎ　ｈｅａｔｅｄ，ｉｔｓ　ｖｏｌｕｍｅ　ｗａｓ　ｅｘｐａｎｄｅｄ，ａｎｄ　ａ　ｋｉｎｄ　ｏｆ　ｃａｒｂｏｎ　ｌａｙｅｒｓ　ｗｉｔｈ　ｔｈｅ　ｓｍａｌｌｅｒ　ｔｈｅｒｍａｌ　ｃｏｎｄｕｃｔｉｖｉｔｙ　ｗａｓ　ｇｅｎｅｒａｔｅｄ　ｉｎ　ｔｈｅ　ｐａｉｎｔ　ｔｏ　ｍａｋｅ　ｔｈｅ　ｈｅａｔ　ｓｐｒｅａｄ　ｓｌｏｗｌｙ　ｔｏ　ｔｈｅ　ｓｕｂｓｔｒａｔｅ．Ｔｈｅ　ｉｎｔｕｍｅｓ—　ｃｅｎｔ　ｆｉｒｅｐｒｏｏｆ　ｐａｉｎ，ｏｎｅ　ｏｆ　ｔｈｅ　ｐｒｏｍｉｓｉｎｇ　ｎｏｎ—ｈａｌｏｇｅｎａｔｅｄ　ｆｌａｍｅ　ｒｅｔａｒｄａｎｔｓ，ｗａｓ　ｈｉｇｈｌｙ　ｅｆｆｅｃｔｉｖｅ　ｆｌａｍｅ　ｒｅｔａｒｄａｎｔ　ｔｏ　ｇａｉｎ　ｖａｌｕａｂｌｅ　ｏｕｔｆｉｒｅ　ｔｉｍｅ．Ｉｎ　ｒｅｃｅｎｔ　ｙｅａｒｓ，ｉｔ　ｗａｓ　ｗｉｄｅｌｙ　ｕｓｅｄ　ｆｏｒ　ｓｔｒｕｃｔｕｒａｌ　ｆｉｒｅ　ｐｒｏｔｅｃｔｉｏｎ．　Ｋｅｙ　ｗｏｒｄｓ：ｆｉｒｅｐｒｏｏｆ　ｐａｉｎｔ；ｉｎｔｕｍｅｓｃｅｎｔ；ｇｒａｐｈｉｔｅ；ｆｌａｍｅ　ｒｅｔａｒｄａｎｔ　

可膨胀石墨的制备

研究简报

可膨胀石墨的制备

靳通收Ξ　马艳然　李　强

(河北大学化学系,保定　071002)

本文研究了一种以天然石墨和混酸为原料,高锰酸钾为氧化剂制备高膨胀容积可膨胀石墨的新方法。其最佳参数为:混酸与石墨的重量比为3∶1;高锰酸钾为石墨重量的8%;反应温度25℃;反应时间015h。制得的可膨胀石墨每克可膨胀体积为375毫升,比传统方法制得的可膨胀石墨高出175ml/g。

关键词: 石墨可膨胀石墨混酸高锰酸钾制备

可膨胀石墨是一种重要的非金属材料,它具有超导[1,2]、储氢、催化化学反应及耐酸碱、

耐高温、抗拉、抗压、抗辐射、柔曲弹性等优良性能。被广泛应用于石油、化工、轻工、冶金、电

力、机械、航天、军事等领域。此外,还应用于吸收江河湖海中油船泄油及吸收泄漏的无机强

酸[3]。制备可膨胀石墨多数方法是以天然石墨和浓硫酸为原料,氯气[4]、过硫酸盐[5]、双氧

水[6]、硝酸[7]为氧化剂。这些方法反应时间长(226h),反应温度高(5090℃),膨胀容积仅为

200ml/g,含硫量高(3104.0%)[8]。本文以天然石墨和混酸为原料,高锰酸钾为氧化剂,室温

反应015h,膨胀容积高达375ml/g,含硫量0196%。本方法具有反应速率快、温度低,膨胀

容积大,含硫量低,操作简单,便于工业生产。

1　实验部分

111　原材料与试剂高碳鳞片石墨(50目);浓硫酸(98%);浓硝酸(6568%);高锰酸钾(C1P)。

112　实验方法取一定量的混酸,加入一定量的石墨,于室温不断搅拌下加入高锰酸钾,反应一定时间

膨胀石墨制备

石墨晶体是由碳元素组成的六角网平面层状结构，层平面上的碳原子以共价键结合，层与层间以范德华力结合，这种结合力很弱，只有17kJ/mol，层间距离较大。在适当条件下，酸、碱金属、盐类等多种化学物可插入石墨层间，并与碳原子结合形成新的化学相—石墨层间化合物。这种层间化合物在加热到适当温度时，可瞬间迅速分解，使石墨沿C轴方向膨胀成蠕虫状的新物质，即膨胀石墨。膨胀石墨经过了插层、脱插、膨化。压制等化学物理作用，晶体结构始态与终态是相同的，因此膨胀石墨化学稳定性好，耐腐蚀性强，几乎对所有的酸、碱、盐、有机溶剂、油类等都有较好的稳定性，可以适应介质的pH值为0～14。它是一种理想、经济又具有广泛用途的功能材料，目前已广泛应用于化工、电力、机械、仪表、汽车、宇航等工业部门。

一、实验目的

1、了解膨胀石墨的性质，用途及合成方法；

2、学习研究性实验的一般程序，培养科学研究过程的基本技能、技术和能力；

3、训练实验方案设计基本能力；

二、实验流程

石墨原料硝

酸双

氧

水乙

酸水

洗脱水烘干膨

胀

图1实验操作流程图

三、实验原理

化学法制备的膨胀石墨一般都含有一定量的腐蚀性元素，如硫、氯等。当密封材料应用于腐蚀性介质中时，由于石墨与金属的腐蚀电位不同，因此还存在石墨与金属形成电化学腐蚀的问题。为了解决应用中的腐蚀问题，除了在材料的应用结构形式等方面改进外，氧化剂和插层剂的改进研究也十分必要。本实验以发烟硝酸和双氧水为氧化剂，乙酸为插层剂，用化学氧化法制备膨胀石墨，该膨胀石墨适合用作密封器件。考察了发烟硝酸和双氧水的体积比、氧化剂和插层剂的体积比、氧化时间、氧化剂和插层剂的量对膨胀石墨的膨胀体积的影响。为具有密封性的膨胀石墨的开发生产提供新途径。

四、实验材料

1．仪器及设备：电子天平、恒温水浴锅、真空抽滤机、抽滤瓶、玻璃棒、电热恒温干燥箱、马弗炉、大小量筒、石英坩埚及坩埚钳、研钵、磨口称量瓶、烧杯等。

一种值得重视的新型功能材料——可膨胀石墨

３０　一种值得重视的新型功能材料一一可膨胀石墨王新钢　一种值得重视的新型功能材料——可膨胀石墨　王新钢　公安部四川消防研究所，四川都江堰６１　１８３０　摘要：本文对可膨胀石墨的制备原理、理化性质以及当前应用状况作了介绍，并对这种新型功能材料在阻燃防　火领域的应用前景进行了分析和探讨。　关键词：材料；　可膨胀石墨；　阻燃　中图分类号：ＴＵ５２１．５　文献标识码：Ｂ　文章编号：１００４—１６７２（２００８）０５—００３０—０２　石墨是一种无机物质，属六方晶系，晶体呈六　方板状和片状，集合体为鳞片状，铁黑色，密度为　２．２５　ｇ／ｃｍ　，有滑感，能导电，化学性质不活泼，有　耐腐蚀性。把石墨做特殊“膨化”处理，即可得到形　态不同而物理化学性能优于石墨的可膨胀石墨。其　堆积密度为０．００２～０．００４　ｇ／ｃＩＩ１３，疏松多孔。可膨胀ｌ生　石墨的膨胀特性不同于其他膨胀剂，在受到２００℃以　上高温时，可膨胀石墨便开始膨胀，并在１１００℃时　达到最大体积，最终体积可以达到初始时的２８０倍。　膨胀后的石墨由原鳞片状变成密度很低的蠕虫状，　形成了一个非常好的绝热层。膨胀后的石墨薄片是　膨胀体系中的碳源，又是绝热层，能有效隔热。随　着科学技术的发展，可膨胀石墨的在密封及阻燃等　领域显示出其广阔的应用和深厚的发展潜力。　１可膨胀石墨的结构特征和反应特性　１．１可膨胀石墨的结构特征　用ｘ一光衍射仪对可膨胀石墨进行结构分析，测得　的晶格常数　。（参见表１）与天然石墨毫无差别，即　使不同化学处理剂和处理条件，所制得的可膨胀石　墨的晶胞参数Ｃｎ都是相同的。由此可见，可膨胀石　墨的每一个卷曲平面层有一定厚度，实际上他们仍　然是由众多的石墨微晶构成，所以可膨胀石墨保持　了天然石墨的耐温性、润滑性和各向异性等优良性　质。　表１　晶胞参数ｃ０和晶格常数ａ。测试结果　１－２可膨胀石墨的反应特征　理论上，可膨胀石墨能承受　２００－３６５０￣Ｃ（￣氧化　性介质），但是可膨胀石墨的比表面比天然石墨大　得多，所以实际上可膨胀石墨的氧化温度比天然石　墨低，其实用温度为　２０４～１６５０￣Ｃ。它的膨胀温度大　约为３００￣Ｃ。在压力为２１８　ＭＰａ，温度为１５００℃的纯　氧介质中，不燃烧不爆炸，也无明显的化学变化。　另外，可膨胀石墨的氧化速度小于天然石墨，而且　其氧化失重的起始温度比天然石墨的要低（参见表　２），在９００℃时，可膨胀石墨失重达到９５％。石墨膨　胀后，体积极大地增大，因此可膨胀石墨的密度一　般比天然石墨小几百倍，比表面积则大大增加。随　物质的表面积增加，表面自由能就会迅速增加，使　其表面活性增加，表面吸附力加大，于是润滑性提　高，气液的可渗透性降低，自身的粘结性上升。但　是其化学性质还是和石墨一样，几乎不受所有化学　物质的腐蚀（参见表３）。从表面热力学的方向来看，　可膨胀石墨的边缘反应大于天然石墨，天然石墨的　层间反应比可膨胀石墨容易。　表２可膨胀石墨和石墨失重速度测试结果　５５０℃空气中失重速度￣（ｈｘｃｍ２　普通石墨　可膨胀石墨　０．１５２　Ｏ．Ｏ６ｌ　

可膨胀石墨生产工艺

可膨胀石墨是一种新型的材料，具有轻质、高强度和耐高温等特点，广泛应用于航空航天、冶金、化工等行业。下面介绍一种可膨胀石墨的生产工艺。

首先，选择优质的石墨粉作为原料。石墨粉应具有一定的结晶度和颗粒度，以保证最终产品的性能。原料经过筛分、洗涤和干燥等步骤，去除杂质和多余的水分。

接下来，将石墨粉与发泡剂进行混合。发泡剂可以选择纯碱或碳酸钠等物质，其作用是在高温下分解产生气体，使石墨膨胀。根据需要调整石墨粉和发泡剂的比例，以控制膨胀程度。

然后，将混合物放入特制的发泡炉中进行加热。加热过程中，发泡剂开始分解产生气体，气体在石墨粉内部形成微小的气泡，使石墨膨胀。温度和时间的控制是关键，需要根据石墨粉和发泡剂的性质选择适当的加热条件。

最后，将经过膨胀的石墨粉进行冷却和打磨。冷却过程可以使用水或空气进行，以固化膨胀的石墨。打磨过程可以通过机械或化学方法进行，以获取所需的粒径和形状。

在整个生产工艺中，需要注意以下几点：

1. 原料的选择和处理要严格控制。石墨粉应具有一定的结晶度和颗粒度，发泡剂应纯净无杂质。原料处理过程中要避免水分和杂质的污染。

2. 发泡剂的选择和比例要合理。发泡剂应能在高温下分解产生大量气体，比例要根据需要进行调整，以控制膨胀程度。

3. 加热过程中要控制温度和时间。过高的温度或时间会导致石墨过度膨胀或烧结，影响产品的质量。

4. 冷却和打磨过程要充分进行，以固化和改善石墨的性能。

可膨胀石墨生产工艺是一个复杂的过程，需要掌握一定的技术和经验。不同的应用领域对可膨胀石墨的性能要求不同，生产工艺也会有所差异。以上介绍的是一种常见的可膨胀石墨生产工艺，具体操作可根据需要进行调整和改进。
