苏科版2020-2021学年九年级物理上册第十四章《欧姆定律》单元测试卷卷及答案
第十四章《欧姆定律》单元测试
一、选择题（36分）
题号
1
2
3
4
5 6 7 8 9 10 11 12
答案
1．由欧姆定律公式可导出R＝U／I，对此表达式下面说法中正确的是（ ）
A．导体两端电压为零时，导体的电阻为零
B．导体两端电压越大，导体的电阻越大
C．通过导体的电流越大，导体的电阻越小
D．导体电阻值的大小，可以用它两端的电压与通过它的电流的比值来表示
2．两个小灯泡，连接在同一电路中，用电流表测得每个灯泡流过的电流相等，则
A．两灯一定是并联 B．两灯一定是串联
C．两灯可能是并联也可能是串联 D．无法判断
3．下列用品中，通常情况下属于导体的是
A．橡胶手套 B．玻璃杯 C．塑料盆 D．钢尺
4．在下面四位科学家中，以其名字命名电流单位的是
A．法拉第 B．焦耳 C．安培 D．欧姆
5．在如图1所示的电路中，电源电压不变，闭合开关，电路正常工作。但过了一段时间，小灯泡发生断路，这时
A．电压表示数变大，电流表示数变小 B．电压表示数变大，电流表示数变大
C．电压表示数变小，电流表示数变大 D．电压表示数变小，电流表示数变小
6．如图2所示的电路中，各个元件均
能正常工作。当开关闭合后，下列
说法正确的是
A．两表指针有明显偏转
B．两表指针几乎不动
C．电流表指针有明显偏转，电压表指针几乎不动
D．电压表指针有明显偏转，电流表指针几乎不动
7．小文在探究“电阻的大小与什么因素有关”的活动中，发现实验器材中电阻丝只有一根，其它器材足够，如果要他完成下面的实验探究活动，其中不可能完成的是
A．探究导体电阻与长度的关系 B．探究导体电阻与横截面积的关系
C．探究导体电阻与材料的关系 D．探究导体电阻与温度的关系
8．如图3所示的电路中，R1=4Ω，R2=6Ω，闭合开关S后，电流 表A1与A2读数之比为
A．2：3 B．3：2 C．3：5 D．2：5
9．如图4所示的电路中，闭合S, 当开关 S1从断开到闭合的过程中，下列说法中正确的是( ) 图3 图2 R A
V 图1
图4 图5 A．S1闭合后电流表 A1、A2示数相等
B．S1 闭合后电流表 A1的示数比 A2大
C．S1闭合后电流表 A1、A2示数大小无法判断
D．S1闭合后电流表 A1的示数比 A2小
10．小刚同学用图5所示的电路研究电流跟电阻的关系。在实验过程中，当A、B两点间的电阻由10Ω更换为20Ω后，若他在闭合开关之前忘记去调节滑片置于最大阻值处，则他闭合开关后的下一步操作正确的是
A．记录电流表和电压表的示数 B．将变阻器滑片向左移动
C．将变阻器滑片向右移动 D．将滑片置于最大阻值处
11．图6所示的电路中，电源两端电压保持不变，当开关S闭合时，灯L正常发光。如果
将滑动变阻器的滑片P向右滑动，下列说法中正确的是
A．电压表的示数变大，灯L变亮
B．电压表的示数变小，灯L变暗
C．电压表的示数变大，灯L变暗
D．电压表的示数变小，灯L变亮
12．利用如图7所示的电路，测量Rx的阻值．电源电压保持不变，
S是单刀双掷开关、R＇是电阻箱、R0是已知阻值的电阻、Rx是待测电阻．将开关S拨到a，电流表的示数为I；再将开关S拨到b，调节电阻箱R＇的阻值，当电流表的示数为I/2时，读出电阻箱的阻值为R，则被测电阻Rx的阻值为
A．0R3R2
B．R
C．0R R2 D．00 R RR R
二、填空题(22分)
13．德国物理学家欧姆经过大量的实验研究，得出了电流与电压、电阻的关系：导体中的电流，跟导体两端的电压 ，跟导体的电阻 。这就是著名的欧姆定律，用公式表示就是 。
14．如图8所示电路中，两只小灯泡完全相同．若将开关S1、S2断
开，仅使BC接通，两灯 联；若将开关S1、S2均闭合，使
AB和CD分别接通，此时两灯 联。
15．小红做实验时，把一个定值电阻两端的电压从4V增加到6V，通过它的电流将从0.5A增加到_______A，这个定值电阻的电阻值为_______Ω。
16．人体安全电压 V,一般通过人体的电流超过8mA时，就会引
发严重的触电事故，请估算人体电阻至少应为 Ω。
17．如图9所示，是小辉自制的一个柠檬电池．当他把一只阻值为4Ω的小
灯泡接入电路中时，测得通过小灯泡的电流为0.2A，小辉由此可计算
出柠檬电池两端的电压约为___ __．
18．不纯净的水是 体，玻璃加热后电阻大幅度减小说明 。
19．如右图所示，巳知电源电压为6V，电阻R1为10Ω。闭合开关后，电流表示数为1A，则R2= ，通过R2的电流等于 。
20．电阻R1=10Ω、R2=12Ω，在使用时，R1两端电压不超过21.6V，R2两端电压不超过24 V，图7
图8
图9 甲 乙
I/A
U/V
0.1
2
3
0
0.0.图10 如果将它们并联在同一电路中，则干路中电流不超过 A；如果将它们串联在电路中，则电路的总电压不得超过 V。
21．小明在探究“电阻上的电流跟两端电压的关系”时，将记录整理的实验数据绘制成如图10所示I-U关系图象，则甲、乙两个电阻的大小关系是R甲 R乙。（填“大于”或“等于”或“小于”）
22．如图11是大型电子地磅秤的电路图(电源电压恒定)，当称物体的物重时， 滑动变阻器R的滑片P会向下端滑动。当被称物体的物重为Gl时，电流表的示数为I1。被称物体的物重为G2时，电流表的示数为I2。若I1”或“：”)。
23．在图12所示的电路中，电源电压保持不变，电阻R1的阻值为10欧，滑动变阻器R2标有“5Ω 3A”字样。闭合电键S，当滑动变阻器的滑片P向右移动时，示数变大的电表有_________个；电压表V与电压表V1示数的差值跟电压表V1示数的比值_________1（选填“小于”、“等于”或“大于”）。
三、解答题（42分）
24．（10分）如图13甲所示，是小亮做“测量小灯泡的电阻”实验的实物图。电源电压保持不变，小灯泡上标有“2.5V 0.3A”字样。
（1）请你用笔画线代替导线，将实物电路连接完整。
（2）电路连接正确后闭合开关，发现灯不亮，电流表、电压表无示数。有同学怀疑可能是滑动变阻器出故障，为了迅速排除故障，他接下来应该_________，然后_____________________________。
（3）排除故障后，两表的示数如图13乙所示，则此时灯泡的电阻为_____Ω。
（4）根据测得的小灯泡的电阻值与灯泡正常工作的阻值进行分析，你会发现灯丝的阻值变大了，这是因为：________________________________。
25．（8分）某学习兴趣小组同学利用下列实验器材测一个未知电阻阻值大小：电压恒定的电甲 图13 乙 0 5
15 2
3 1 10
3 15 V 0 0 1
3 0.4
0.6 0.2 2
0.6 3 A 0 B
C D A 图11
A R1 P R2
S V1 V2
V
图12 源一个（电压未知），定值电阻R0一个（阻值已知），待测电阻Rx一个，滑动变阻器一个，实验室学生用电流表一个，开关一个，导线若干。并设计出了如图11所示的电路图。
（1）根据所设计的电路图，写出主要的实验步骤并用相应的字母代替物理量
（2）写出待测电阻Rx的表达式：____________________。
26．(14分)小明为了探究通过导体的电流与加在导体两端电压的关系，设计并连接了图甲所示的电路进行实验．实验中电压表的量程选用0～3V、电流表的量程选用0～0．6A、导体的电阻R阻值不变．
(1)当小明闭合开关时发现：电流表有示数，但电压表无示数。请你帮助小明检查电路，只要改动一根导线，就能使电压表显示加在导体两端的电压值。请你在图甲中和将应改动的导线上打“×”，并用笔画线代替导线画出正确的接法。
(2)修正上述错误后小明又发现：无论滑动变阻器的滑片怎样滑动，都不能改变电流表、电压表的示数。请你帮助小明再次检查电路，只要改动另一根导线，当滑动变阻器的滑片移动时，即可改变两电表的示数。请你在图甲中将应改动的另一根导线上打“×”，并用笔画线代替导线画出正确的接法。
(3)修正上述两个错误后，小明按正确的电路进行测量，用两电表测出的数据，描绘出如图乙所示的图像，但不完整，请你在图乙上将小明遗漏的部分补上。实验中需要测量多组数据的目的是
。
(4)根据图像可知：当电阻一定时，通过导体的电流与加在导体两端的电压
成 关系．实验中用到的实验方法有 。
27．（12分）如图所示，电源电压为6V且保持不变。当滑动变阻器的滑片P移动到最右端B时，闭合开关，电流表示数为0.2A，电压表示数为4V。
（1）滑动变阻器的最大阻值为多少？Rx的阻值为多少？
（2）当滑动变阻器的滑片从B点移动到中点时，电阻Rx两端的电压改变了多少？
图15 图14 A
S
R0 Rx 图11
2020-2021物理欧姆定律的专项培优易错试卷练习题(含答案)附答案
一、初中物理欧姆定律的实际应用问题
1．某同学在探究“电阻上电流跟两端电压的关系”时，利用图甲所示电路，在a、b两点分别接入定值电阻R1 ， R2 ， 通过调节滑动变阻器测得多组数据，并根据数据绘制了两个电阻的U﹣I关系图象，如图乙所示，若将R1 ， R2组成并联电路，当通过R1的电流为1A时，通过R2的电流为（ ）
A．0.5A B．1A C．2A D．3A
【答案】A
【解析】
【分析】
【详解】
由图中U-I关系图像可见，当R1、R2两端电压相同（等效于并联）时，通过R2的电流是通过R1的电流的一半，若将R1，R2组成并联电路，当通过R1的电流为1A时，通过R2的电流为0.5A。
2．如图所示是A、 B两定值电阻的U-I图像，由图像中的信息可知
A．若将A、B两电阻串联在某电源两端，则A两端的电压大
B．若将A、B两电阻串联在某电源两端，则B的功率大
C．若将A、B两电阻并联在某电源两端，则通过A的电流大
D．若将A、B两电阻并联在某电源两端，则A的功率小
【答案】AD 【解析】
【详解】
由图像可以看出，当电压一定时，通过A的电流较小，由UIR的变形公式URI可知，RA>RB；
A．若将RA、RB两电阻串联在某电源两端，因串联电路中各处的电流相等，且RA>RB，所以，由UIR的变形式UIR可知，RA两端的电压大，故A符合题意；
B．由公式2PIR可知，RA的实际功率大，故B不符合题意；
C．若将RA、RB两电阻并联在某电源两端，因并联电路中各支路两端的电压相等，所以，由UIR可知，通过RB的电流大，故C不符合题意；
D．若将RA、RB两电阻并联在某电源两端，因并联电路中各支路两端的电压相等，由2UPR可知，RA的实际功率小，故D符合题意。
3．在图甲所示电路中，R0、R2为定值电阻，电流表、电压表都是理想电表。滑动变阻器R1的滑片由一端移到另一端，电压表V1、V2和电流表A的示数均要发生变化。两电压表示数随电流表示数的变化图线如图乙所示。则下列判断中正确的是（ ）
初中物理 第14章 欧姆定律 测试题及参考答案
第十四章
欧姆定律
基础篇
1．(2019·绥化)将电阻R1与10 Ω电阻串联后接到3 V电源上，通过R1的电流为0.1
A，则R1＝ 20 Ω.若R1两端电压为0，则R1＝ 20 Ω.
2．(2019·泰州)如图甲，定值电阻R2的阻值为40 Ω.闭合开关，电流表A1、A2的指针偏转均如图乙所示，则电流表A1的读数为 1.5 A，电流表A2的读数为 0.3 A．电源电压为48 V，R1的阻值为 160 Ω.
3．(2018·安顺)如图，电源电压恒定，R1＝30 Ω，R2＝60 Ω，当开关S3闭合，S1、S2都断开时，电流表的示数为0.1 A，则电源电压是 9 V；当开关S3断开，S1、S2都闭合时，电流表的示数是 0.45 A.
4．(2019·安徽)如图为电阻A和B的I－U图象．若将A、B串联接入某电源两端，则闭合开关后，它们两端的电压UA、UB之比是 1∶2 ；若将A、B并联接入电源两端，闭合开关后，测得干路电流为0.6 A，则电源电压是 2 V.
5．(2019·衡阳)如图所示，R为定值电阻，R′为滑动变阻器，闭合开关S，将滑动变阻器的滑片从a端逐渐滑动到b端，发现V1表示数从2 V变化到6 V，而V2表示数从4
V变化到0，则电流表示数从0.2 A变化到 0.6 A，R＝ 10 Ω.
6．(2019·宿迁)(重点题)随着我国经济的飞速发展，汽车已经进入寻常百姓人家．如图是一种自动测定汽车油箱内油面高度的装置．R0为定值电阻，R是滑动变阻器，它的金属滑片连在杠杆的一端．从油量表(由电流表改装)指针所指的刻度就可知道油箱内油面高低，当油面下降时，滑动变阻器连入电路的阻值将 变大 ，电流表的示数将 变小 (填“变大”“变小”或“不变”)．若换用电压表改装成油量表，要求油面升高时电压表示数变大，电压表应并联在 R0 元件两端．
7．(2019·滨州)如图所示电路，电源电压保持不变，R1为定值电阻，闭合开关S，滑动变阻器R2的滑片P向右滑动的过程中，关于电压表和电流表的示数变化，判断正确的是( D )
2023-2024学年人教版九年级物理上册《第十四章内能的利用》单元测试卷及答案
第 1 页 共 9 页 2023-2024学年人教版九年级物理上册《第十四章内能的利用》单元测试卷及答案
一．选择题
1．下列关于烧开水、泡茶、喝茶的物理知识不正确的是（ ）
A．从冰箱中拿出的茶叶放置一段时间会变得“湿润”和揭开杯盖茶杯上方冒“白气”的实质不一样
B．用沸水才能很快泡出茶香、茶色、茶味，这是因为温度越高，扩散现象越明显
C．用沸水泡了茶的玻璃杯“烫手”是通过热传递改变物体的内能
D．用电热水壶烧开水，可说明能量既可以发生转化也可以发生转移
2．汽油机的四个冲程中，哪个冲程存在着化学能转化为内能的过程（ ）
A． B．
C． D．
3．四冲程汽油机的工作简图如图所示，其中表示做功冲程的是（ ）
A． B．
C． D．
4．如图是生活中常用的高压锅。当高压锅内的气压达到一定值时，限气阀会被高压蒸汽顶起。这一过程高 第 2 页 共 9 页 压锅内气体内能会发生变化，下列说法正确的是（ ）
A．限气阀被顶起的过程与汽油机的做功冲程发生的能量转化相同
B．高压锅喷嘴处的“白气”是水蒸气汽化形成的
C．用明火加热高压锅，是通过做功改变内能
D．高压锅是利用大气压来工作的
5．水壶内的水沸腾时，壶盖被水蒸气顶起，此过程中能量转化关系与内燃机工作的哪个冲程相同（ ）
A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程
6．下列选项可能符合汽车热机能量流向的是（ ）
A． B．
C． D．
7．如图甲、乙分别是“探究不同物质吸热升温的现象”和“比较质量相等的不同燃料燃烧时放出的热量”的两组实验装置。关于这两个实验，下列要求正确的是（ ） 第 3 页 共 9 页 A．所用燃料的质量都必须相等
B．都要用计时器来测量加热时间
C．烧杯中被加热物体的质量都必须相等
D．都要测量燃料完全燃烧后被加热物质的温度
8．关于温度、内能和热量的说法中，正确的是（ ）
A．物体吸收热量时内能增加，温度一定升高

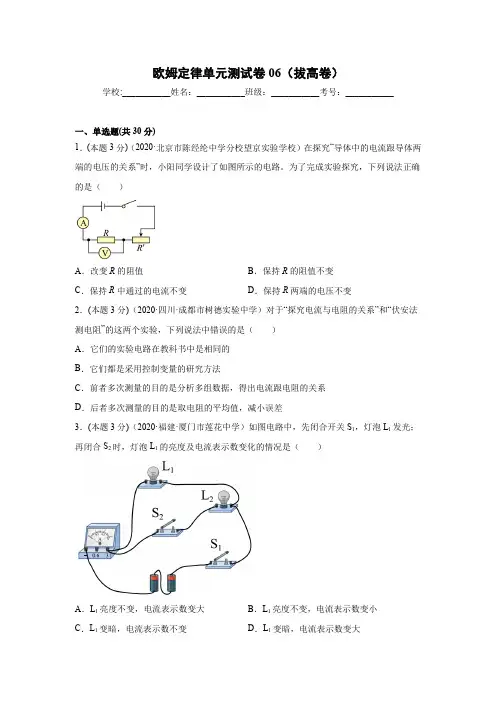

初中物理《欧姆定律》单元测试卷拔高卷
欧姆定律单元测试卷06（拔高卷）
学校:___________姓名：___________班级：___________考号：___________
一、单选题(共30分)
1．(本题3分)（2020·北京市陈经纶中学分校望京实验学校）在探究“导体中的电流跟导体两端的电压的关系”时，小阳同学设计了如图所示的电路。为了完成实验探究，下列说法正确的是（ ）
A．改变R的阻值 B．保持R的阻值不变
C．保持R中通过的电流不变 D．保持R两端的电压不变
2．(本题3分)（2020·四川·成都市树德实验中学）对于“探究电流与电阻的关系”和“伏安法测电阻”的这两个实验，下列说法中错误的是（ ）
A．它们的实验电路在教科书中是相同的
B．它们都是采用控制变量的研究方法
C．前者多次测量的目的是分析多组数据，得出电流跟电阻的关系
D．后者多次测量的目的是取电阻的平均值，减小误差
3．(本题3分)（2020·福建·厦门市莲花中学）如图电路中，先闭合开关S1，灯泡L1发光；再闭合S2时，灯泡L1的亮度及电流表示数变化的情况是（ ）
A．L1亮度不变，电流表示数变大 B．L1亮度不变，电流表示数变小
C．L1变暗，电流表示数不变 D．L1变暗，电流表示数变大 4．(本题3分)（2021·天津南开·）如图所示，若A、B两点接入10 Ω的电阻时，闭合开关S后，电流表的示数为0.5 A，若A、B两点间接入20 Ω的电阻时，闭合开关S后，电流表的示数（ ）
A．等于0.25 A B．小于0.25 A C．大于0.25 A D．无法判断
5．(本题3分)（2020·四川·双楠实验学校）如图所示电路中，R1=3Ω，R2=6Ω，当开关S1与S2闭合、S3断开时，电流表的示数为I1；当开关S1与S3闭合、S2断开时，电流表的示数为I2，则I1与I2的比值为（ ）
A．1:2 B．2:1 C．2:3 D．3:2
6．(本题3分)（2021·辽宁·东北育才双语学校）如图所示电路中，电源电压恒为6V，电流表量程为0～0.6A。电压表量程为0～15V，滑动变阻器R2规格为“50Ω 0.5A”。滑片P在中点时，电流表示数为0.2A，电压表示数为5V。下列说法中错误的有（ ）
第十四章 欧姆定律期末复习提优练习 2022-2023学年苏科版物理九年级全一册
1 九年级物理期末复习提优练习
第十四章 欧姆定律
一、选择题
1．小明在探究“电阻一定时，电流与电压关系”的实验中，连接了如图所示的电路，正准备闭合开关，旁边的小兰急忙拦住他，说接线错了且只要改接一根导线就可以。请你帮助小明指出错误的接线以及正确的改法是 ( )
A．导线①错了，应将导线①左端改接在电压表最右边的接线柱
B．导线②错了，应将导线②上端改接在电压表中间的接线柱
C．导线③错了，应将导线③上端改接在电压表最左边的接线柱
D．导线④错了，应将导线④上端改接在滑动变阻器左上的接线柱
第1题 第2题
2．如图所示是电阻甲和乙的I-U图像，下列说法中正确的是 ( )
A. 电阻甲和乙都是阻值不变的电阻
B. 当乙两端电压为2V时，R乙=5Ω
C. 甲、乙串联在电路中，通过电路中的电流为0.2A时，电源电压为2V
D. 甲、乙关联在电路中，当电源电压为2V时，干路中的电流为0.6A
3．在“研究电流跟电压、电阻的关系”实验中，得到下表中一组实验数据，根据这组数据，可以得到的结论是（ ）
A．导体电阻一定时，导体两端的电压跟通过导体的电流成正比
B．导体电阻一定时，通过导体的电流跟导体两端的电压成正比
C．导体两端的电压一定时，导体的电阻跟通过导体的电流成反比
D．导体两端的电压一定时，通过导体的电流跟导体的电阻成反比
4．关于电流、电压、电阻的关系，下列说法正确的是 ( )
A．导体的电阻是导体本身的性质，与电压、电流无关
B．导体中有电流通过时，它两端不一定有电压
C．通过导体的电流越大，这段导体的电阻一定越小
D．在电压一定时，导体的电阻跟通过导体的电流成反比
5．小明利用如图14-3-4的电路探究“导体中电流跟电阻的关系”，电源电压保持不变，更换阻值不同的电阻R2，通过调节滑动变阻器接人电路的电阻R1，正确完成实验，记录各次实验中电压表示数U和电流表示数I，描点画出下列四幅图，其中最接近实际的是 ( )
2020-2021学年宝应县苏科版九年级第一学期物理素养训练5第14章-3、欧姆定律实验(无答案)
初中物理资源*精品文档*
经过大海的一番磨砺,卵石才变得更加美丽光滑。 1 给我一个支点，可以撬起整个地球。——阿基米德
2020-2021学年宝应县苏科版九年级第一学期物理
素养训练5第14章-3、欧姆定律实验
1、某小组同学准备探究“通过导体的电流与电压、电阻的关系”实验器材有：干电池2节，滑动变阻器（20Ω，1A）、电流表、电压表、开关各一个，不同阻值的定值电阻及导线若干．
（1）连接电路时，开关应
（“闭合”、“断开”）．
（2）实验中，闭合开关后，移动滑片，电流表无示数，电压表有较大示数，经检查，导线连接完好，则故障可能是 ．（“R短路”“R断路”“滑动变阻器短路”“滑动变阻器断路”）
（3）小明正确连接电路后，通过改变 （“电源”“定值电阻”“滑动变阻器”）两端的电压，测得电流、电压的值如下表，可以得到的结论是 ．
电压U（V） 1.2 1.6 2.0 2.4
2.8
电流I（A） 0.12 0.16 0.20 0.24
0.28
（4）小红利用图甲所示的电路探究电流和电阻的关系，先将5Ω的电阻连入电路中，移动滑片，使电压表的示数为1.5V；再换成10Ω的定值电阻，在没有移动滑片的情况下闭合开关，则电压表的示数 （选填“变大”、“变小”或“不变”），要保持电压表的示数不变，滑动变阻器的滑片应向 移动（选填“左”或“右”） ．
（5）另一组同学提议：既然探究时需要保持电阻两端电压不变，图甲中可以不用连接滑动变阻器和电压表．他们组将5Ω、10Ω的定值电阻接入电路，闭合开关后，读出电流表示数分别为0.42A，0.24A，发现定值电阻两端的电压不相等．他们想起老师讲过“干电池内部其实是有电阻的，分析电路时可以把干电池看成是由一个电压为U、电阻为0的理想电源与一个电阻值为r的电阻串联而成”，请分析他们使用的电源电压为 V。仍按图甲进行探究，经过以上分析，选定准备加在电阻两端的电压值U．为确保完成验证，则这个电压值U的最大值为 V．
江苏省九年级物理上册《第十四章 欧姆定律(A)》练习题(无答案) 苏科版 2
用心 爱心 专心 1 江苏省九年级物理上册《第十四章 欧姆定律（A）》练习题（无答案）
苏科版
无锡智学堂教育备课组
一、选择题
1．小军同学想自制一个能调节灯泡亮暗的滑动变阻器．在选择电阻部分的材料时，有长度相同的下列材料，你建议小军选择哪一种?
（ ）
A．不带绝缘皮的铜导线 B．塑料绳 C．细橡皮管 D．木工铅笔的粗铅笔芯
2．一段导体接在电压为9V的电源上时，通过导体的电流是1A，若将这段导体接在电压为3V的电源上时，这段导体的电阻是
（ ）
A． 9Ω B. 6Ω C .3Ω D.由9Ω变为3Ω
3．现有两个阻值不等的未知电阻R1和R2，为了分辨它们的阻值大小，几个同学分别设计了如图1所示的四种电路（图中小灯泡规格相同），其中不可行的是：
4．如图2电路，电源电压不变，开关S闭合后，灯L1和 L2都正常发光一段时间后，其中一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是
（ ）
A．L1短路 B．L2短路 C．L1断路 D. L2断路
5．小刚用图3所示电路探究“一段电路中电流跟电阻的关系”。在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，他应该采取的唯一操作是
（ ）
A.保持变阻器滑片不动 B.将变阻器滑片适当向左移动
C.将变阻器滑片适当向右移动 D.适当增加电池的节数
6．如图4所示，电源电压恒定不变，当s闭合后，滑动变阻器的滑片p向右移动的过程中，下列说法正确的是
（ ）
A.灯泡亮度不变，电压表示数变大 B.灯泡变亮，电压表示数变大
2020-2021学年度第一学期人教版九年级全一册物理欧姆定律测试卷(含答案)
初中物理**精品文档**
经过大海的一番磨砺,卵石才变得更加美丽光滑。 1 给我一个支点，可以撬起整个地球。——阿基米德
2020-2021学年度第一学期九年级物理上册欧姆定律及动态电路练习
1.如图所示，1R=2R=10Ω，电压表2V的示数为1.5V，则 ( ) A.电压表1V与电压表2V的示数之比为2:1 B.2R中的电流为0.2 A
C.电源电压为4.5V D.1R与2R两端电压之比为2:1
2.在10秒钟内通过某导体横截面的电荷量是4库，则通过该导体的电流为 安;若该导体的电阻为20欧，则它两端的电压为 伏。
3.当某导体两端电压是3V时，通过它的电流是0.3A，则该导体的电阻是 Ω;当它两端电压为0V时，该导体的电阻为 Ω。
4.如图所示，在电源电压不变的电路中，闭合开关S时，电流表1A的示数为0.5A，电流表A的示数为1.5A，已知1R=12Ω.
求: (1)电源电压;
(2)2R的电阻
5.如图所示，1R=3Ω，2R=15Ω，电源电压为3.6V且保持不变，当开关S断开时，
1R与2R 联;当开关S闭合时， 被短路，此时电压表示数是 V，电流表示数是 A.
6.下列物理学家中，早在19世纪20年代，对电流跟电阻、电压之间的关系进行大量研究的科学家是 ( )
A.欧姆 B.法拉第 C.伽利略 D.焦耳
7.几位同学学习了欧姆定律后，根据I=U/R;导出了R=U/I.于是他们提出了以下几种看法，你认为正确的是( )
A.导体电阻的大小跟通过导体中的电流成反比 B.导体电阻的大小跟加在导体两端的电压成正比
C.导体电阻的大小跟通过导体中的电流和加在导体两端的电压无关
D.导体两端不加电压时，导体的电阻为零
8.一个阻值为20的电阻，测得通过它的电流为5A，那么此时这个电阻两端的电压是 ( )
2020-2021学年第一学期九年级物理素养提升训练34第14章-3、欧姆定律探究实验(无答案)
2020-2021学年宝应县苏科版九年级第一学期物理
素养提升训练34第14章-3、欧姆定律探究实验
1、在探究“电流与电压、电阻的关系”的实验中，可使用的器材有：电源、滑动变阻器 R（50Ω 1A）、电阻箱 R0、电流表、电压表、开关及导线若干
（1）开关闭合前，滑片P应放在______端（A/B端）。
（2）连好电路闭合开关，电流表有示数、电压表示数为零，则电路故障原因可能是 _____。
A．电压表的量程选大了 B．电阻箱 R0 发生了短路
C．滑动变阻器发生了断路 D．滑动变阻器发生了短路
（3）排除故障后重新实验，保持电阻箱接入电路的电阻不变，调节滑动变阻器，测得多组数据，画出电流表读数 I 与电压表对应读数 U 的关系图线如图乙。由
此可得出的实验结论是
___________________________________，电阻箱接入电路的电阻为_________Ω。
（4）利用该电路继续研究“电流与电阻的关系”，实验数据记录如下表。
①序号为
的实验数据有错误，造成该错误的可能原因为滑动变阻器接入电路的阻值偏______ （大/小）；
②实验中所用电源的电压可能是 （6V/8V）。
序号 1 2 3 4 5
电流表示数 I/A 0.10 0.20 0.30 0.40 0.50
电阻箱电阻 R0/Ω 24.0 10.0 8.0 6.0 4.8 2、小明同学想探究“一段电路中的电流跟电阻的关系”，设计了如图甲所示的电路图 （电源电压恒为6V）。
（1）根据小明设计的甲图，用铅笔连线将乙图的实物图连接完整。
实验序号 电压U/V 电阻R/
Ω 电流I/A
1 4 10 0. 4
2 20
（2）小明将第一次实验得到的数据填入了表格中，然后将E、F两点间的电阻由10Ω更换为20Ω，调节滑动变阻器的滑片P向 移动（A/B），直到A
.人教版九年级上欧姆定律单元练习题(有答案和解析)
人教版九年级上欧姆定律单元练习（有答案和解析）
姓名：__________班级：__________学号：__________
一、单选题（本大题共15小题，每小题0分，共0分。在每小题给出的四个选项中，只有一个选项是符合题目要求的）
1.如图a所示，在一个电阻均匀的金属圆环上有两A、B、C、D四点。其中O为圆心，AB、CD为圆环的两条互相垂直的直径。现把A、B两点接入电源电压保持不变的如图b所示的电路MN两端时，发现电流表示数为I0，当换接A、D两点，则此时电流表的示数应为（ ）
A．I0/4 B．3I0/4 C．I0D．4I0/3
2.在如图所示的电路中，A、B两点之间电压U保持不变，电路连接完好且使用的电表均为理想电表。当滑动变阻器的滑片P向右滑动时（ ）
A．电压表V1和电流表A的示数之比增大
B．电压表V2和电流表A的示数之比不变
C．电压表V1示数的变化量和电流表A示数变化量比值的绝对值|△U1/△I|增大
D．电压表V2示数的变化量和电流表A示数变化量比值的绝对值|△U2/△I|不变。
3.有两个阻值不同的定值电阻R1和R2，它们的电流随电压变化的I-U图线如图所示，如果R1、R2串联后的总电阻为R串，并联后的总电阻为R并，则关于R串、R并的 I-U图线所在的区域，下列说法中正确的是（ ）
A．R串在 II区域，R并在 III区域
B．R串在 III区域，R并在 I区域
C．R串在 I区域，R并在 II区域
D．R串在 I区域，R并在 III区域
4.将一只标有“100Ω 2A”的滑动变阻器与一只标有“20Ω 0.5A”的电路元件串联起来接入某一电路，该电路允许通过的最大电流及最大电源电压为（ ）
A. 0.5A，210V B. 0.5A，60V C. 2A，210V D. 2A，60V
5.如图所示的是科技小组同学设计的四种“环境温度检测”电路，其中R为热敏电阻，R的阻值是随环境温度的增大而增大，R0为定值电阻，电源电压恒定不变。若当环境温度升高时电表示数增大，则符合要求的电路是（ ）
