八年级物理下册杠杆作图专题训练
八年级物理下册杠杆作图专题训练
Prepared on 22 November 2020
八年级物理下册杠杆作图专题训练
１、如图所示，利用轻质杠杆将重物提升（杠杆从竖直位置拉到水平位置）。请在图上作出杠杆的动力臂（l1）和阻力臂（l2）。在重物提升的过程中拉力F将 （选填：“变大”、“不变”、“变小”）。
２、如图所示，人的手臂相当于一个
（选填：“省力”、“费力”）杠杆，它的支点在O点。请画出图中铅球对手的作用力F的力臂l。当曲肘弯曲将手中的铅球举起时，阻力臂的大小将 ，肌肉产生的力将 。
３、如图所示，请画出阻力F2的力臂（l2），并作出动力臂为l1的动力（F1）的作用线。
４、如图所示，将一根粗细均匀的硬棒从水平地面抬起，所用的力F始终与棒垂直，请画出图示位置的动力臂（l1）和阻力臂（l2）。在抬起的过程中力F将 （选填：“变大”、“不变”、“变小”）。
５、如图所示，请画出铡刀上的动力臂（l1）和阻力臂（l2）。在把物体铡断时，如果把物体向铡刀的内侧移动一点，则所用的力将 （选填：“变大”、“不变”、“变小”）。
６、如图所示，杠杆AOB能绕与地面的接触点O转动。在B端挂上重物G，在A端施加一个与OA垂直的力F，使杠杆在图示位置平衡。请画出动力臂（l1）和阻力臂（l2）。如果把力F的方向转动到竖直向下，则在转动的过程中，为了使杠杆O
G F
（第1题图）
O
F2 l1
（第3题图） O
F
（第2题图）
F
O
（第4题图）
F1 F2
O
（第5题图） A B
O G
（第6题图）
仍在原来的位置平衡，力F的大小必须
（选填：“变大”、“不变”、“变小”）。
７、如图所示，AOB为轻质杠杆，O为支点，OA=OB，在杠杆的B端挂一重20N的物体，要使杠杆在图示位置平衡，则在A端施加的力F至少为 N。并把这个力的作用线在图上画出。
８、如图所示，O为杠杆AC的支点，在B处挂一个物体，AO=OB=BC，为使杠杆在图示位置平衡，画出施加在杠杆上最小动力F1的力臂l1，并画出F1的作用线。
９、在我国古代，简单机械就有了许多巧妙的应用，城墙外的护城河上安装的吊桥装置就是一个例子，如图所示。请标明吊桥被拉起时的动力臂l1及阻力臂l2。（阻力的吊桥的重力，其重心在吊桥的中心）
10、如图所示，使用羊角锤拔钉子，动力作用在锤柄上的A点。请作出拔钉子时所用最小动力F的示意图。
11、如图甲所示的钢丝钳，其中A为剪钢丝处，B为手的用力点，O为转动轴，图乙为单侧钳柄及相关部分示意图，请在图乙中画出剪铁丝时的动力（F1）、动力臂（l1）、阻力（F2）、阻力臂（l2）。 A
O
B 30°
（第7题图） （第8题图） A O B
C
G
（第9题图） F
吊桥
O A
O
（第10题A O B
A O B
甲 乙 （第11题图）
人教版八年级物理下册《杠杆最小动力》作图练习与答案
人教版八年级物理下册《杠杆最小动力》作图练习
1．如图甲是我们常用的电脑鼠标。当手指在B点按下鼠标左键时，A端向下移动并按压其下方的金属弹片使电路接通完成操作任务。请在图乙中画出在B
点按下鼠标左键时所需要的最小动力F
1及其力
臂L
1并画出A
端所受阻力F
2的示意图。
2．如图甲所示为一种搬花神器，用它把花盆抬起时，相当于一个绕O
点转动的杠杆，请在乙图中画
出杠杆平衡时，作用在A
点的最小动力F
1及其力臂l
1。
3．如图所示，轻质杠杆的A
点挂一重物G，O
为杠杆的支点。请在杠杆的端点B
处画出使杠杆保持静
止的最小动力F
1和阻力臂L
2的示意图。
4．如图甲，是“常力牌”重型装订器，其上端手柄为一杠杆，O
为支点，A
为动力作用点，B
为阻力
作用点，其简化工作原理如图乙所示，请在图乙中画出正常使用时，作用在A
点的最小动力F
1及其力
臂l
1。
5．图甲是一个压饺子皮神器，其上部手柄在使用时是一个杠杆，图乙是其简化的示意图，O为支点，F2是使用时B点受到的阻力。请在图乙中画出作用在A
点的最小动力F
1的示意图及阻力臂l
2。
6．为使轻质杠杆在如图所示位置平衡，画出最小动力F
1的示意图，及动力臂l
1和阻力臂l
2。
7．如图所示，小明要将购物推上台阶，需要在把手上施加一个斜向下的力，已知购物车的支点为O
点（小黑点），请在图中A
点画出最小的力F
1。
(7题图)
8．图中利用羊角锤撬钉子，在锤柄A
点处画出所施加的最小动力F
和其力臂l
。
9．如图甲所示是一台金属切割机，黄师傅用它切割A点下方的钢管时，用力下压B点，机器OAB
部
分可绕O
点转动。请在图乙中通出作用在B
点的最小动力F
1（保留作图痕迹，图中F
2为阻力）。
10．如图所示，为电工师傅剪铁线用的钢丝钳。在电工师傅剪铁线时，钢丝钳的手柄可以看作杠杆，
如图乙所示，其中O
为支点，F
2为阻力，请在乙图中作出剪铁线时的阻力F
2的阻力臂L
2，作用在A
点
的最小动力F
1。
11．如图所示，要让木箱向右方翻转，请画出翻转时用的最小力F
八年级物理下册 专项综合全练(三)杠杆和滑轮组作图试题 (新版)新人教版
专项综合全练（三） 杠杆和滑轮组作图
1。请在图1中画出拉力F1的力臂。
图1
答案 如图所示
解析 从支点向力的作用线作垂线，支点到垂足的距离就是力臂。
2.如图2所示,分析人拉着拉杆旅行箱静止在水平地面上的情景，O是轮子的转轴。以O为支点，请你画出拉力F的力臂。
图2
答案 如图所示
解析 杠杆力臂的画法—-一找点、二画线、三作垂线段。(1)确定支点O；（2)画出力的作用线；(3）从支点O向力的作用线作垂线段，则此垂线段的长度就是力臂。
3.为使杠杆ON在图3中位置能保持静止，需在M点施加一个力F.画出在M点对杠杆施加的最小拉力F,并标出其对应的力臂L。
图3
答案 如图所示
解析 力臂最大时所用拉力最小，当拉力垂直于杠杆时，其力臂最大。
4。如图4所示，有一个杠杆AOB,可绕O点自由转动,A端吊着一个物体。请画出使杠杆在图示位置静止时最小力F的示意图及其力臂。
图4
答案 如图所示
解析 由F1L1=F2L2可知，在阻力和阻力臂一定的情况下，动力臂越大,动力越小,以O点和A点的距离作为动力臂时动力臂最大。
5.如图5所示的是汽车液压刹车装置的一部分。该装置中AOB实为一个杠杆，O是杠杆的支点，请画出刹车时它所受的动力F1、阻力F2和动力臂L1。
图5
答案 如图所示
解析 施加在杠杆上使杠杆转动的力为动力F1,阻碍杠杆转动的力为阻力F2，从支点向动力F1的作用线所作的垂线段的长度即为动力臂L1。注意标上垂直符号。
6。如图6所示，杠杆在力F1、F2的作用下（F2未画出）处于平衡状态。O为支点，L2是力F2的力臂，请在图中画出F1的力臂L1和力F2的示意图。
图6
答案 如图所示
解析 过力臂L2的左端，作垂直于L2的直线，与杠杆的交点为力F2的作用点,由于F1的方向使杠杆逆时针转动，故F2的方向应该使杠杆顺时针转动;过支点O作力F1作用线的垂线段，垂线段的长度即为力F1的力臂L1。
初中物理人教八年级下册(2023年修订)第十二章 简单机械杠杆作图练习 蓬中沈鹏
八年级下学期专题训练：43.杠杆作图及应用专题练习
（网络文件，非原创）
1．如图所示，轻质杠杆OA在路灯和轻绳AB的共同作用下，在水平方向处于静止状态，请画出轻绳AB对杠杆的动力F1的力臂L1和阻力F2的示意图．
2．如图所示，用轻质杆将一电灯吊起，O是支点，O′是电灯的重心。请画出动力F的力臂L和电灯所受重力的示意图。
3．如图所示是用手机和自拍杆进行自拍的示意图，将自拍杆看作一个杠杠，O为支点，请在图中画出手机受到的重力示意图和F1的力臂l1。
4．如图所示，质地均匀的圆柱形细木棒放在地面上，另一端与支点O连接，在图中画出木棒所受重力的示意图、重力的力臂。
5．图中，O是杠杆OA的支点，请画出拉力F的力臂。
B
O A F1
O′ O
O
O G A F 6．请在图中画出F的力臂L。
7．在探究杠杆平衡条件时，使轻质弯曲杠杆在如图所示的位置平衡，请画出阻力F2和阻力臂L2。
8．如图所示，已知轻质杠杆AB在水平位置静止，作出物体C所受重力的示意图以及拉力F的力臂L．
9．如图是阳阳同学做俯卧撑时的示意图，他重500N，A点为重心，请画出以O点为支点时重力G的力臂l和水平地面对手的支持力F的示意图．
10．如图为吊车起吊货物的工作示意图，请在图中画出动力、阻力和阻力臂。
11．如图所示，利用羊角锤撬起钉子，请你在羊角锤A点处画出所能施加最小动力F1，并画出阻力F2的阻力臂l2。 F1 O
B A F
C
O A
O
12．如图，轻质杠杆OA可绕O点在竖直面内旋转，请在图中画出物体所受重力和使杠杆保持平衡的最小力F的示意图．
八年级下学期专题训练：43.杠杆作图及应用专题练习答案
1．如图所示，轻质杠杆OA在路灯和轻绳AB的共同作用下，在水平方向处于静止状态，请画出轻绳AB对杠杆的动力F1的力臂L1和阻力F2的示意图．
答案：
2．如图所示，用轻质杆将一电灯吊起，O是支点，O′是电灯的重心。请画出动力F的力臂L和电灯所受重力的示意图。
教科版八年级物理下册杠杆最小力的作图问题专题练习(含答案)
4．如图为用一轻质杠杆提起同一重物，支点为 O，动力为 F，其中能使杠杆平衡且动力 F 最小的是 杠杆最小力的作图问题 专题练习
、单选题
1．如图所示，要使杠杆平衡，所用最小的作用力是（
2．汶川大地震中，巨大的石头挡住了救援车辆的通路，救援人员要用撬棍将石头撬开。如果在撬棍
端分别沿如图所示三个方向用力，其中最省力的是（ ）
B．沿 F2 方向
D．三个方向所用力一样大
3．悬挂重物 G的轻质杠杆，在力的作用下倾斜静止在如图所示的位置，若力施加在 A 点，
FA ，若力施加在 B点或 C 点，最小的力分别为 FB、FC、且 AB=BO=OC ．下列判断正确的是
（忽略 O 点的位置变化）
A． FA > G B．FB = G C．FC FCA． F1 B． C． D． F4
A．沿 F1 方向
C．沿 F3 方向
最小的力为
（）
5．如图所示，细绳一端系在轻质杠杆 O 点，另一端固定在天花板上，
为了使杠杆在如图所示的位置平衡，四个力中最小的是（ ）
、作图题
6．如图甲所示是教室里的学生座椅，图乙是它的侧面图，现要求在图乙中的 绕
A 点开始逆时针转动，请画出此力的示意图及它的力臂。
7．如图所示，杠杆的 B 点挂一个重物，在 A 点施加一个最小的动力使杠杆平衡。请画出最小的动力 和它的动力臂 L1 以及杠杆受到的阻力 F2。A． C．
OA OB ，在 C点挂一重物 G ，
A． F1 B． F 2 C．F3 D． F4
C 点用最小的力 F 使座椅
F1
8．请在图中画出阻力 F2的力臂 L2及在 A 点施加的最小动力 F 1的示意图。
9．如图，杠杆的 B端挂一重物 G，现在杠杆 A 端施加最小动力 F，使杠杆在图示位置平衡，请在图中
画出重物 G 受到的重力示意图和最小动力 F。
10．如图所示的杠杆中， O 为支点，在一个最小的拉力 F 1的作用下，在图示位置保持静止，请在图中画
人教版八年级物理下册第十二章杠杆和滑轮的作图专题训练
初中物理**精品文档**
经过大海的一番磨砺,卵石才变得更加美丽光滑。 1 给我一个支点，可以撬起整个地球。——阿基米德
杠杆和滑轮的作图
类型一 杠杆作图
1．如图1所示的杠杆OA，在F1、F2的作用下平衡，分别画出F1、F2的力臂L1和L2。
图1
2．如图2所示，请画出钓鱼竿钓鱼时F1、F2的力臂L1和L2，O为支点。
图2
3．图3中活塞抽水机的柄是一根弯曲的杠杆，请画出动力F的力臂L1及阻力F2的示意图。
图3
4．某剧组为拍摄节目需要，设计了如图4所示的拉力装置来改变照明灯的高度，轻质杠杆ABO可绕O点转动，请在图中画出：①杠杆所受拉力的力臂L1；②杠杆所受阻力F2的示意图。
图4
5．如图5所示，杠杆OA在力F1、F2的作用下处于静止状态，L2是力F2的力臂，请在图中作出F1的力臂L1和力F2。
图5
6．如图6所示，杠杆处于平衡状态，请画出F2对应的阻力臂L2以及动力臂L1所对应的动力F1。
图6
类型二 滑轮组作图
7．按要求完成图7中滑轮组的绕线。(不计滑轮重、绳重和摩擦)
图7 初中物理**精品文档**
经过大海的一番磨砺,卵石才变得更加美丽光滑。 2 8．如图8所示，有一个滑轮组，当用力F拉动绳子时，绳端每拉动12 m，重物就上升4 m，请按题意画出滑轮组的绕绳方式。
图8
9．如图9所示，某人通过滑轮组用80 N的力提起了重300 N的物体(不计摩擦)，请你画出该滑轮组的绕绳方法。
图9
10．用如图10所示的滑轮组提升重物，已知物重为250 N，每只动滑轮重15 N，绳重及摩擦不计，给你一根能承受60 N拉力的绳子，画出滑轮组的绳子绕法。
图10
类型三 最小力的作图
11．如图11所示，轻质杠杆OA能绕O点转动，请在杠杆中的A端画出使轻质杠杆保持平衡的最小力F的示意图(要求保留作图痕迹)。
图11
12．图12甲是自行车手闸，其简化示意图如图乙所示，其中AOC部分可视为杠杆，O为支点，刹车线对A点的拉力为阻力F2。请在图乙中画出刹车时，阻力的力臂L2和作用在杠杆AOC上的最小动力F1。

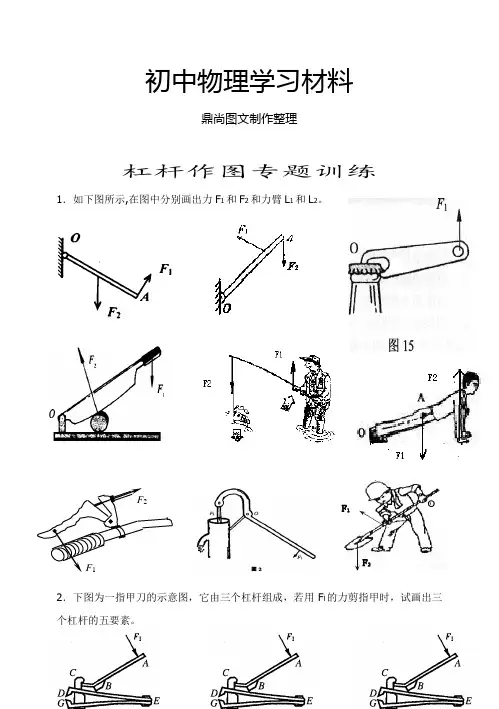

人教版八年级物理下杠杆作图专题训练.docx
初中物理学习材料
鼎尚图文制作整理
杠杆作图专题训练
1．如下图所示,在图中分别画出力F1和F2和力臂L1和L2。
2．下图为一指甲刀的示意图，它由三个杠杆组成，若用Fl的力剪指甲时，试画出三个杠杆的五要素。
\
F2 F1 O
F1 F2
3．（1）如下左图，杠杆OA在力F1、F2的作用下处于静止状态，l2是F2的力臂，画出F1的力臂和力F2
（2）如右图所示，杠杆OA在F1、F2两个力作用下平衡，图中已画出了杠杆A端受的力F1。如果虚线OO,是力F2的力臂，请在杠杆上标出F2的作用点B，并画出力F2的示意图。
4．画出使杠杆AB在图所示位置静止时所用最小力F的作用点和方向。
5．如下右图所示，使用羊角锤拔钉子，动力作用在锤柄上A点. 请作出拔钉子时所用最小动力F的示意图. (注意：请在图上保留为确保作图准确所画的辅助线)
6．在左下图中画出杠杆平衡时作用在B点最小的力和这个力的力臂(O为支点)．
7．一均匀圆柱体放在水平地面上如右上图所示，靠在台阶边，为了使它滚上这个台阶，在圆柱体边缘上哪一点、沿什么方向施力才能用最小的力使圆柱体刚好离开地面?在图上标出这一点，并画出此力的方向和力臂． · O
A O,
F1
初中物理试卷
灿若寒星 制作
作图题专项复习2 杠杆 人教版物理八年级下
作图题专项复习2 杠杆
2023人教版八年级下学期物理巩固基础
第一部分：考点解读
1．杠杆的支点、动力作用点和阻力作用点都必须在杠杆上，力臂和力的作用线必须垂直，千万不能把支点到力的作用点的距离当做力臂。
2．力臂的画法一般分如下几步：①首先根据题意确定支点O；②画好动力作用线和阻力作用线，必要的时候要用虚线将力的作用线延长；③从支点O向力的作用线引垂线，画出垂足，则从支点到力的作用线的垂直距离就是力臂，力臂用虚线或实线表示，并用大括号标出力臂的长短，在旁边标上字母l1和l2分别表示动力臂和阻力臂。总之，力臂的画法可以用以下顺口溜记住：一找点，二画线，三作垂线段，四标符号。
3．最大动力臂和最小动力的作法
（1）寻找最大动力臂的方法：①动力的作用点确定了的时候，则支点到动力作用点之间的线段长即为最大动力臂；②动力的作用点没有确定时，应观察杠杆上哪一点离支点最远，则这一点到支点的距离即为最大动力臂。
（2）作最小动力的方法：①找出最大动力臂后过动力作用点作动力臂的垂线；②根据杠杆平衡的实际情况确定动力的方向，最后标上箭头和字母F或F1。
第二部分：例题解析
如图所示，火车上的售货员正推着小车售卖货物。当小车前行遇到障碍物时，需要使小车前轮翘起。请你画出售货员施加的最小动力1F，动力臂1l以及阻力臂2l。
【详解】
当小车前行遇到障碍物时，需要使小车前轮翘起，要按下小车，则O为支点，阻力为车的重力G，根据力臂的定义，从O向重力作垂线段l2，即为阻力臂。因阻力和阻力臂大小不变，根据杠杆的平衡条件1122FlFl，当动力臂1l最大时，动力最小，动力臂最大为OA（1l），为使动力臂最大为OA，过A点作OA的垂线，因阻力使杠杆顺时针转动，故动力促使杠杆逆时针转动，可知力的方向应斜向下，售货员施加的最小动力为1F，如下所示：
第三部分：自主练习
1、在图中画出杠杆OBA受到的阻力F2以及动力臂l1、阻力臂l2的示意图。
八年级物理下简单的机械(杠杆滑轮)作图专题练习
试卷第5页，总5页 八年级物理下简单的机械（杠杆滑轮）作图专题练习
学校:___________姓名：___________班级：___________考号：___________
一、作图题
1．如图所示，请画出作用在杠杆B端上最小的动力1F的示意图。
2．在图中，O为支点，画出使轻质杠杆保持平衡的最小的力F的示意图（要求保留作图痕迹）．
3．综合作图。
用杠杆吊着金属球，球在水中静止，如图，
(1)请画出金属球所受力的示意图；
(2)画出绳子AB对杠杆施加的动力的力臂，并标出支点O。
4．如图a所示的钢丝钳，其中A是剪断钢丝处，B为手的用力点，O为转动轴（支点），图b为单侧钳柄及相连部分示意图．请在图b中画出钢丝钳剪钢丝时的动力臂和阻力F2 ．
（_________）
5．用滑轮组提升重物，画出最省力的绕绳方法．
（_____________）
试卷第4页，总5页
6．请在图中画出阻力F2和动力臂l1。
7．曲杆可绕固定点O转动，在一个最小的拉力F的作用下，在图所示位置保持静止，请在图乙中画出：
①拉力F的力臂和拉力F的示意图；
②所挂物体受到重力的示意图．
（_______）
8．如图是一杠杆图，试画出使杠杆在图示位置平衡时的最小动力的示意图，并画出阻力的力臂。
9．下面图是未装配好的滑轮组，请在图中画出滑轮组的绕绳方法，要求使用该滑轮组提升重物时最省力．
（____）
试卷第5页，总5页 10．如图所示，拉杆式行李箱在拉力F的作用下静止在斜坡上，请画出行李箱受到的重力G的示意图，以及拉力F对O点的力臂L．
（________）
11．如图所示，用滑轮组提升重物用笔画线代替绳子在图中画出最省力的绳绕法．
（____）
12．在如图杠杆上的B点挂一重物，在A点对杠杆施加一个最小的力，使杠杆平衡在图中所示的位置．试画出这个力F1的示意图和力臂L1及物体重力的示意图．
（________）
八年级物理第十二章简单机械专题训练(2)杠杆作图
2020-2021学年人教版八下物理第十二章简单机械 专题训练
（2）杠杆作图
1.（2021·泗阳模拟）如图所示，杠杆OB可绕O点转动，请作出物体A所受重力的示意图和使杠杆在图示位置平衡的最小力F（保留作图痕迹）。
2.（2020八下·上海月考）如图所示，杠杆在力F1、F2的作用下处于平衡状态，l2是力F2的力臂，画出力F2的示意图及F1的力臂．
3.（2020八下·上海月考）如图所示，动滑轮使用时可以看作是一个省力杠杆。请在图中画出动滑轮这根“杠杆”的支点、动力臂以及阻力臂。
4.（2020九上·惠山期末）图甲中是用来压制饺子皮的“神器”，压皮时压杆可视为一个杠杆，图乙是其简化示意图。图中O为支点，F2为压动杠杆时作用在B点的阻力。请在乙图中画出：阻力臂l2、作用在A点的最小动力F1。
5.（2020·锦州）如图所示为钓鱼竿的简化示意图，其中O为支点，F1为动力，请在图中画出动力臂l1和阻力F2的示意图（钓鱼竿自重忽略不计）。
6.（2020八下·山西期末）过去农村用的舂米工具是一个杠杆，如图所示是它的结构示意图．O为固定转轴，在A端连接着石球，脚踏B端可以使石球升高，抬起脚，石球会落下打击稻谷．请在图中画出动力F1的力臂和石球所受重力G的示意图．
7.（2020·海城模拟）如图甲所示是生活中常用的燕尾夹，打开夹子使用时，ABC可以看作一个杠杆，请你在乙图中标出支点“O”的位置，并画出最小的动力F1的示意图。
8.（2020·乐山模拟）图（a）中，用手把一小盆水端起，此时水盆相当于图（b）所示的杠杆，其中O为支点，A为杠杆的动力作用点。请在图（b）中画出作用在A点的最小动力F1。
9.（2020·珠海模拟）如图是简易起重机，OA是吊臂，它是一个杠杆，可以绕O点上下转动，地面上的卷扬机拉动绳子将重物提起。画出杠杆OA的动力F1、动力臂l1和阻力F2、阻力臂l2。
人教版八年级物理下册杠杆作图专题之最小力
12.1 杠杆作图最小力专题带答案
一、 画最小力相关知识
1、杠杆最小力是指：当使同一杠杆力臂最长时,作用在杠杆该力臂上的力最小，这个力被称为杠杆的最小力。
2、根据杠杆原理：动力×动力臂=阻力×阻力臂（F1L1=F2L2）可知，，在阻力和阻力臂一定的情况下，只有动力臂最长时，动力才最小，因此，画杠杆的最小力，我们需要找到最长力臂。
3、最长力臂：支点到动力作用点的距离，（简记为两点距离）
4、力⊥力臂
二、作图方法：一找点，二连线，三作垂线段
1、找两点(支点和动力作用点)
2、连线（两点之间连线）
3、作垂线既是最小力（注意最小力的方向）
三、习题
1：直角杠杆O是支点，A是阻力，C是动力作用点，画出作用在C点的最小力的示意图。
●作图思路与做法：
①连接支点O到动力作用点C的最大距离OC.
②画通过C点且跟OC垂直的射线，并标出力的方向即可。
答案 2、如图所示是羊角锤的示意图，请画出用羊角锤撬铁钉时最小动力F1的示意图.
答案：
作图思路与做法：动力臂最长动力最小，OA是杠杆最长的动力臂，连接OA,做OA的垂线F1即可.做法
[易错点提示]注意最小力的方向容易画错.要认真审题看图，明确阻碍杠杆转动的力叫阻力，使杠杆转动的力叫动力，阻力跟动力对杠杆产生的效果相反。
3、如图所示，曲杆ABC自重不计，0为支点，要使曲杆在图示位置平衡，请作出物体所受重力的示意图和施加在C点最小力F的示意图.
答案： 4、旅行箱在拉力作用下静止于图示状态，0点为旅行箱的重心，A为拉力的作用点，请在图中画出旅行箱的重力以及最小拉力的示意图.
答案： 5、如图所示，请画出作用在杠杆B端上最小的动力F1和阻力F2的力臂L2
答案：
6、如图甲所示是一个钥匙形“瓶起子”，图乙为其简化的示意图图中0为支点，F2是A点受到的阻力，请在图乙中画出：
（1）阻力臂L2.
（2）作用在B点的最小动力F1及其力臂L1.
