集成运放中的电流源
集成运放的基本组成部分
文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.
1 集成运放的基本组成部分
偏置电路
偏置电路的作用是向各放大级提供合适的偏置电流，确定各级静态工作点。各个放大级对偏置电流的要求各不相同。对于输入级，通常要求提供一个比较小（一般为微安级）的偏置电流，而且应该非常稳定，以便提高集成运放的输入电阻，降低输入偏置电流、输入失调电流及其温漂等等。
在集成运放中，常用的偏置电路有以下几种：
镜像电流源也称为电流镜（Current Mirror），在集成运放中应用十分广泛，它的电路如下图所示。
电源VCC通过电阻R和VT1，产生一个基准电流IREF，由图可得
然后在VT2的集电极得到相应的IC2，作为提供给某个放大级的偏置电流。由于UBE1＝UBE2，而VT1和VT2是做在同一硅片上两个相邻的三极管，它们的工艺、结构和参数都比较一致，因此可以认为
由于输出恒流IC2和基准电流IREF相等，它们之间如同是镜像的关系，所以这种恒流源电路称为镜像电流源。 文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.
2 镜像电流源的优点是结构简单，而且具有一定的温度补偿作用。
二、比例电流源
在镜像电流源的基础上，在VT1、VT2的发射极分别入两个电阻R1和R2，即可组成比例电流源，如下图所示。
由于VT1、VT2是做在同一硅片上的两个相邻的三极管，因此可以认为UBE1≈IE2R2，则
IE1R1≈IE2R2
如果两管的基极电流可以忽略，由上式可得
可见两个三极管的集电极电流之比近似与发射极电阻的阻值成反比，故称为比例电流源。
以上两种电流源的共同缺点是，当直流电源VCC变化时，输出电流IC2几乎按同样的规律活动，因此不适用于直流电源在大范围内变化的集成运放。此外，若输入级要求微安级的偏置电流，则所有电阻将达兆欧级，在集成电路中无法实现。
差分放大输入级
集成运放的输入对于它的许多指标诸如电阻、共模输入电压、差模输入电压和共模抑制比等等，起着决定性的作用，因此是提高集成运放质量的关键。 文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.
运放原理
一、集成电路及其特点
集成电路是利用氧化，光刻，扩散，外延，蒸铝等集成工艺，把晶体管，电阻，导线
等集中制作在一小块半导体（硅）基片上，构成一个完整的电路。按功能可分为模拟
集成电路和数字集成电路两大类，其中集成电路运算放大器（线性集成电路，以下简
称集成运放）是模拟集成电路中应用最广泛的，它实质上是一个高增益的直接耦合多
级放大电路。
集成电路的特点 1． 单个元件精度不高，受温度影响也大，但元器件的性能参数比较一致，对称性好。
适合于组成差动电路。 2． 阻值太高或太低的电阻不易制造，在集成电路中管子用得多而电阻用得少。
3． 大电容和电感不易制造，多级放大电路都用直接耦合。
4. 在集成电路中，为了不使工艺复杂，尽量采用单一类型的管子，元件种类也要少所
以，集成电路在形式上和分立元件电路相比有很大的差别和特点。常用二极管和三极
管组成的恒流源和电流源代替大的集电极电阻和提供微小的偏量电流，二极管用三极
管的发射结代替 5． 在集成电路中，NPN管都做成纵向管，β大；PNP管都做成横向管，β小而PN
结耐压高。NPN管和PNP管无法配对使用。对PNP管，β和（β+1）差别大，IB往
往不能忽略。
二、集成运放电路的组成及各部分的作用 1． 组成
2． 作用
如图所示，集成运放电路由四部分组成，输入级是一个双端输入的高性能差动放大电
阻，要求其Ri高，Aod大，KCMR大，静态电流小，该级的好坏直接影响集成运放
的大多数性能参数，所以更新变化最多。中间级的作用是使集成运放具有较强的放大
能力，故多采用复合管做放大管，以电流源做集电极负载。输出级要求具有线性范围
宽，输出电阻小，非线性失真小等特点。偏置电路用于设置集成运放各级放大电路的
静态工作点
三、集成运放的电压传输特性
第1页All Rights reserved, No Spreading abroad without Permission of ZTE
1.符号
运放和三极管组成的恒流源电路
运放和三极管组成的恒流源电路
一、引言
恒流源电路是电子电路中常见的一种重要电路，它具有稳定的电流输出特性，能够应用于各种场合。运放和三极管是恒流源电路中常用的元件，它们相互结合可以构成不同类型的恒流源电路，具有较为灵活的特性。本文将从运放和三极管的原理、恒流源电路的基本结构和工作原理、以及具体的应用案例等方面进行深入探讨。
二、运放和三极管的原理
1.运放的原理
运放是一种集成电路，它具有高输入阻抗、低输出阻抗、大增益、宽带宽等特性。在通常情况下，运放有两个输入端和一个输出端。运放的工作原理是利用电压负反馈使得输入端的电压等于输出端的电压，从而实现电压的放大、滤波、求和等功能。运放内部包含多个晶体管、电阻、电容等元件，通过这些元件的组合可以实现各种功能。
2.三极管的原理 三极管是一种半导体器件，它主要由P型半导体、N型半导体和P型半导体三层组成。三极管具有放大作用，一般有三个引脚，分别为发射极、基极和集电极。当在基极加上一个电压时，三极管就会发生放大作用，将输入信号放大到输出端。三极管也可以作为电流源使用，通过控制其工作点，可以实现恒流输出。
三、恒流源电路的基本结构和工作原理
恒流源电路是利用特定的电路结构和元件特性来实现恒定电流输出的电路。在运放和三极管组成的恒流源电路中，通常是利用三极管的特性来实现电流源，而运放则用来提供稳定的电压给三极管。下面以一个简单的电路来作为例子来说明。
恒流源电路的基本结构如下图所示：
从图中可以看出，基本的恒流源电路由一个三极管、一个运放和若干个电阻组成。运放的正输入端与负输入端通过一个电阻连接，正输入端与输出端通过一个电阻连接，三极管的发射极与负输入端相连，而负输入端则通过一个电流源与地相连。在这样的电路结构下，当运放的输出电压发生变化时，会使得三极管的工作点发生变化，从而控制电流的大小，实现恒流输出。 四、具体的应用案例
恒流源电路在实际应用中有着广泛的应用。其中，一种典型的应用是LED的恒流驱动器。LED是一种具有发光特性的半导体元件，其亮度与电流成正比。因此，在LED的驱动电路中，需要一个恒流源来保证LED的亮度稳定。运放和三极管组成的恒流源电路就非常适合用来实现LED的恒流驱动。
运放恒流源电路详解
运放恒流源电路详解
一、引言
运放恒流源电路是一种常见的电子电路，用于产生一个稳定的恒定电流源。它广泛应用于各种电路设计中，例如电流源、电流比较器、电流控制器等。本文将详细介绍运放恒流源电路的原理、设计和应用。
二、原理
运放恒流源电路是利用运放的高开环增益和负反馈原理来实现稳定的恒定电流源。这种电路通常由一个运放、一个电阻和一个负载组成，如下图所示：
+--| R |--+
| |
Vref --- R1 R2 Vout
| |
+---+---+
|
Feedback
Resistor
• Vref为参考电压，用于确定输出电流的大小。
• R1和R2是电阻，用于确定反馈电压和输出电流之间的关系。
• Feedback Resistor是负载电阻，用于产生稳定的输出电流。
当输入电压Vref变化时，运放将调整输出电压Vout，使得负载电阻两端的电压保持不变。这样，由恒流源电路输出的电流就能够保持恒定。
三、设计
设计运放恒流源电路的关键是合理选择电阻值和参考电压。以下是一个简单的设计步骤：
1. 确定负载电流
首先确定所需的输出电流。根据应用要求和电路需求，确定输出电流的大小。 2. 选择参考电压
根据所需的输出电流和参考电压之间的关系，选择合适的参考电压值。
3. 选择电阻
选择合适的电阻值，使得负载电流和参考电压之间的关系满足要求。
4. 确定运放类型
根据设计要求，选择合适的运放类型。常用的运放类型有单电源运放和双电源运放，选择时需要考虑电源供电方式和输出要求等因素。
5. 确定运放参数
根据所选运放的参数，确定运放的增益、输入电阻和输出电阻等特性。
电流源电路和差动(又称差分)放大电路

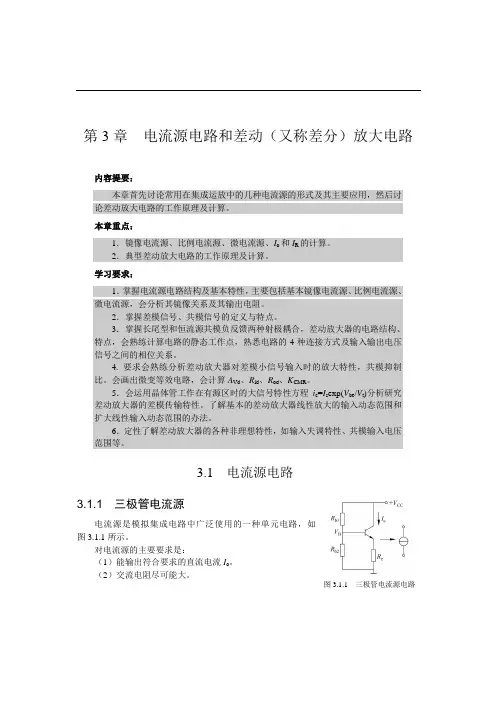

第3章 电流源电路和差动（又称差分）放大电路
内容提要：
本章首先讨论常用在集成运放中的几种电流源的形式及其主要应用，然后讨论差动放大电路的工作原理及计算。
本章重点：
1．镜像电流源、比例电流源、微电流源、Io和IR的计算。
2．典型差动放大电路的工作原理及计算。
学习要求：
1．掌握电流源电路结构及基本特性，主要包括基本镜像电流源、比例电流源、微电流源，会分析其镜像关系及其输出电阻。
2．掌握差模信号、共模信号的定义与特点。
3．掌握长尾型和恒流源共模负反馈两种射极耦合，差动放大器的电路结构、特点，会熟练计算电路的静态工作点，熟悉电路的4种连接方式及输入输出电压信号之间的相位关系。
4. 要求会熟练分析差动放大器对差模小信号输入时的放大特性，共模抑制比。会画出微变等效电路，会计算AVd、Rid、Rod、KCMR。
5．会运用晶体管工作在有源区时的大信号特性方程ic=Isexp(Vbe/Vt)分析研究差动放大器的差模传输特性。了解基本的差动放大器线性放大的输入动态范围和扩大线性输入动态范围的办法。
6．定性了解差动放大器的各种非理想特性，如输入失调特性、共模输入电压范围等。
3.1 电流源电路
3.1.1 三极管电流源
电流源是模拟集成电路中广泛使用的一种单元电路，如
图3.1.1所示。
对电流源的主要要求是：
（1）能输出符合要求的直流电流Io。
（2）交流电阻尽可能大。
图3.1.1 三极管电流源电路
1 / 26 三极管射极偏置电路由VCC、Rb1、Rb2和Re组成，当VCC、Rb1、Rb2、Re确定之后，基极电位VB固定（Ib一定），可以推知Ic基本恒定。从三极管的输出特性曲线可以看出：三极管工作在放大区时，Ic具有近似恒流的性质。当Ib一定时，三极管的直流电阻CQCEQCEIVR，VCEQ一般为几伏，所以RCE不大。
交流电阻为CCEceIvr，为几十千欧至几百千欧。
基于运算放大器的压控电流源设计
应用方案 栏目编辑：高扬 Ｉ电源技术
Ｐ ＯＷ Ｅ Ｒ Ｓ Ｕ Ｐ Ｐ ＬＹ ＴＥＣＨ Ｎ０ＬＯＧＩ ＥＳ

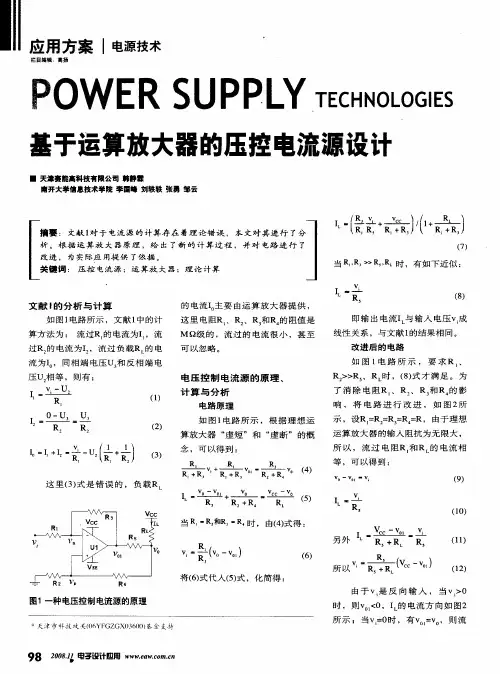

基于运算放大器的压控电流源设计
一天津赛能矗科技有限公司韩静霖 南开大学信息技术学院李目峰刘轶轶张勇邹云
文献Ｉ的分析与计算 如图１电路所示，文献１中的计 算方法为：流过Ｒ．的电流为Ｉ ，流 ＺＲ 的电流为Ｉ：，流过负载Ｒ 的电 流为Ｉ。，同相端电压ｕ，和反相端电 压Ｕ：相等，则有： Ｔ Ｖ．一Ｕ２ － Ｔ （１） Ｔ ０一Ｕ３ Ｕ３ 一 Ｒ 一Ｒ （２）
．Ｔ Ｖ， Ｔ Ｔ／１．１＼Ｉ ｏ ｆｉ Ｉ，“ｚ。 一 ｌｉ 亡ｊ （３）
这里（３）式是错误的，负载Ｒ
图１一种电压控制电流源的原理 的电流Ｉ。主要由运算放大器提供， 这里电阻Ｒ。、Ｒ：、Ｒ，和Ｒ 的阻值是 ＭＱ级的，流过的电流很小，甚至 可以忽略。
电压控制电流源的原理、 计算与分析 电路原理 如图１电路所示，根据理想运 算放大器“虚短”和“虚断”的概 念，可以得到： Ｒ Ｒ Ｒ Ｒ ｖ ｏ一－ Ｒ Ｒ ４ １＋ ３ ‘ Ｉ＋ ， 引 ２＋ ４ 。 ＼。， ＋ Ｒ。 Ｒ Ｒ Ｒ，＋ ． 当Ｒ。＿Ｒ：和Ｒ －Ｒ。时，由（４）式得：
（Ｖｏ－Ｖｏ１） （６）
将（６）式代入（５）式，化简得：
天津市科技攻关（０６ＹＦＧＺＧＸ０３６００）基金支持
９８ ２００８・Ｊ二电子设计瘦用ｗｗｗ．ｅａｗ．ｃｏｍ．ｃｎ 卜ｌ［ Ｒ３ ｖ￣Ｒ Ｒ＋希Ｒ Ｒ），（１＋ Ｒ Ｒ）Ｉ Ｊ５ ｌ＋ ３／ Ｉ ｌ＋ ３ Ｊ
（７） 当Ｒ，，Ｒ，，，Ｒ，，Ｒ 时，有如下近似：
Ｉ。 Ｒ （８） 即输出电流Ｉ．与输入电压ｖ；成 线性关系，与文献１的结果相同。 改进后的电路 如图１电路所示，要求Ｒ 、 Ｒ，＞＞Ｒ 、Ｒ 时，（８）式才满足。为 了消除电阻Ｒ。、Ｒ 、Ｒ，和Ｒ 的影 响，将电路进行改进，如图２所 示，设Ｒ。＝Ｒ：＝Ｒ，＝Ｒ ＝Ｒ，由于理想 运算放大器的输入阻抗为无限大， 所以，流过电阻Ｒ．和Ｒ．的电流相 等，可以得到： （９）
简易运放电流源电路
简易运放电流源电路详解
在电子电路设计中，电流源是一个非常重要的元件，它能够为电路提供稳定、精确的电流。运放（运算放大器）电流源电路是一种常见的实现方式，其基于运算放大器的特性来构建。本文将详细阐述简易运放电流源电路的工作原理、设计步骤、实际应用及其优缺点。
一、工作原理
运放电流源电路的工作原理主要依赖于运算放大器的“虚短”和“虚断”特性。当运算放大器工作在线性区时，其两个输入端（同相和反相）的电压几乎相等，称为“虚短”。同时，由于运算放大器的输入阻抗非常高，流入其输入端的电流几乎为零，这被称为“虚断”。
在简易运放电流源电路中，通常将运算放大器的同相输入端连接到参考电压，反相输入端则通过反馈电阻连接到输出端。这样，当输出电压发生变化时，反馈电阻上的电压也会随之变化，从而改变反相输入端的电压。由于“虚短”特性，同相输入端的电压也会跟随变化，进而调整输出电流，使其保持恒定。
此外，为了使输出电流更加稳定，通常还会在运放的输出端串联一个电阻，以限制电流的大小。同时，为了减小温度对电阻值的影响，可以采用温度系数较小的精密电阻。
二、设计步骤
设计一个简易运放电流源电路需要遵循以下步骤：
确定所需的输出电流值。这是设计电流源的第一步，需要根据实际应用需求来确定。
选择合适的运算放大器。运算放大器的选择应考虑到其带宽、增益、输入阻抗等参数，以确保电路的性能。 计算反馈电阻和输出电阻的值。根据所需的输出电流和运算放大器的参数，可以计算出反馈电阻和输出电阻的合适值。
搭建电路并进行调试。根据设计好的电路图搭建实际电路，并进行必要的调试和优化，以确保电路的性能达到预期。
三、实际应用
简易运放电流源电路在实际应用中具有广泛的用途。例如，在模拟电路中，它可以作为有源负载为其他电路提供恒定的电流；在放大器电路中，它可以作为偏置电流源为晶体管提供稳定的偏置电流；在传感器电路中，它可以作为激励源为传感器提供所需的工作电流等。
集成运放基本概念
集成运放基本概念
集成运放（Integrated Operational Amplifier）是一种具有非常高增益和差分输入的放大器，并且拥有非常低的输出阻抗和输入阻抗。在集成电路中，集成运放被广泛用于信号放大、信号滤波、信号计算、信号调理等各个方面。集成运放由若干个晶体管和电阻器组成，并且通常是由几百到几千的晶体管和电阻器组成的一个集成电路。在集成电路中，集成运放通常由一个反馈电路来控制其增益和输出状态。
集成运放的输出是与输入电压之差的放大倍数。它有两个输入端，即非反相输入端和反相输入端，并且其输出恰好是这两个输入端之间电压的放大倍数。因此，可以通过调节集成运放的反馈电路来控制其放大倍数。集成运放的特点是，其放大倍数非常高，通常在几千到几百万之间，同时其输入电阻非常大，输出电阻非常小。
集成运放通常有两个基本配置，即反相放大器和非反相放大器。反相放大器的输出与输入电压之间有反相关系，也就是说，如果输入电压为正，输出电压将为负，如果输入电压为负，输出电压则为正。反相放大器一般用于放大同相幅度的信号，从而产生相反方向的输出，并对输入信号进行对称，以便更好地控制输入和输出之间的动态范围。
非反相放大器是一种没有相位反转的放大器，它的输出与输入电压之间有相同的关系。非反相放大器常常用于将输入信号增大到高水平，以便将其传送到其他部件，例如某些未放大的器件或设备。
在现代电子学中，集成运放在各种电路中都发挥着关键作用。它们在模拟信号处理、传感器应用、计算机模拟、音频放大等方面都得到广泛应用。集成运放的小型尺寸、低功耗以及容易集成到芯片中的特点也使它成为设计高性能、低功耗电子器件的理想选择。
总之，集成运放是一种非常重要的电子元器件，它在电子学中被广泛应用，并且在各种电路和设备中都发挥着关键作用。通过对集成运放的基本概念和应用的了解，电子工程师可以更好地进行电子设计和实现各种电子设备，从而满足不断增长的电子市场需求。
电子捕猎器电路
4.2 集成运放中的电流源电路归纳
电流源电路特点：输出电流稳定，输出交流电阻大。
主要用途：
作为有源集电极负载，提高运放的单级增益；
作为输入差分放大器的射极电阻以提高集成运放的共模抑制比；
用来对电路进行偏置，稳定电路的工作点。
镜像电流源
IC1与IR之间的关系如一面镜子，即
，称为镜像电流源。
镜像电流源具有一定的温度补偿作用。
镜像电流源缺点：VCC一定，要求IC1较大，IR增大，R的功耗也增大；若要求IC1较小，IR也小，R的数值必然很大，在集成电路中很难做到。
比例电流源
比例电流源如右图所示，改变的 和
阻值，可改变的 和 的比例关系。
与镜像电流源比较，比例电流源的输出电流 具有更高的温度稳定性。
微电流源
如右图所示的微电流源电路。
当 时，
式中 只有几十毫伏，甚至更小，因此 只要几千欧就可得到几十微安的 。
改进型电流源电路：为了减小基极电流的影响，提高输出电流与基准电流的传输精度，稳定输出电流，可对基本镜像电流源电路加以改进。
加射极输出器的电流源
如下图所示，利用T2管的电流放大作用，使 较小时，也可认为 ， 与 保持很好的镜像关系。
威尔逊电流源
如右上图所示电路为威尔逊电流源，IC2为输出电流。T1管作用与稳定工作点电流IC2。
多路电流源电路：利用一个基准电流去获得多个不同的输出电流，以适应各级的需要。
如左下图所示电路是三路输出电流IC1、IC2和IC3。有
当IE0确定后，各级只要选择合适的电阻，就可以得到所需的电流。
如右上图所示为多集电极管构成的多路电流源，T多为横向PNP型管。当基极电流一定时，集电极电流之比等于它们的集电区面积之比。
由场效应管同样可组成镜像电流源、比例电流源等，如下图所示。漏极电流ID正比于沟道的宽长比，这样通过改变场效应管的几何尺寸来获得各种数值的电流。
以电流源为有源负载的放大电路：既可获得合适的静态电流，对于交流信号，又可得到很大的等效的Rc（或Rd）。
运算放大器短路电流源电流灌电流
运算放大器短路电流源电流灌电流
在我们聊运算放大器（OpAmp）之前，先来个简单的故事吧。你可以把运算放大器想象成一个超级聪明的助理，专门帮你做各种计算和信号处理的工作。它就像一个数学天才，不管什么复杂的数学题都能瞬间解答。不过，它的工作也需要一些“电力支持”，而这个“电力”就是我们今天要讨论的短路电流源电流和灌电流。
1. 短路电流源电流的概念
首先，咱们得了解什么是短路电流源电流。简单来说，短路电流源电流就是当运算放大器的输出端直接连接到地时，流经这条短路的电流。你可以把它想象成一条“电流大通道”，不管电阻有多小，电流都能快速通过。就像你在大雨天，打开窗户，雨水会流进屋里，这就是短路电流源电流的意思。它保证了运算放大器在各种环境下都能提供足够的电流，从而正常工作。
2. 电流灌电流的作用
说到电流灌电流，那可有点意思了。这是指运算放大器为了维持正常的工作状态，在输出端“灌入”的电流。举个例子，你可以把运算放大器当成一个高科技水泵，它在工作时需要把“电流水”灌输到电路中，保证整个电路的“水位”稳定。电流灌电流就是在这个过程中起到了关键作用。它确保了输出端在负载变化时，能够保持电流的稳定，防止电路因为电流不稳定而发生故障。
3. 短路电流源电流与电流灌电流的关系
短路电流源电流和电流灌电流虽然听起来有些复杂，但其实它们之间有着密切的联系。你可以把它们想象成两个好朋友，一个负责提供源头的电流，一个负责把这些电流分配到各个地方。短路电流源电流保证了电流的充足，而电流灌电流则确保了这些电流
能够顺利传递。它们就像是车队里的司机，一个负责加油，一个负责开车，只有两者配合得当，才能让整个车队顺利到达目的地。
4. 如何理解和应用这些电流
那么，如何理解这些电流在实际应用中的作用呢？首先，要知道短路电流源电流的大小直接影响到运算放大器的性能。如果它太小，运算放大器可能会无法正常工作，就像你去餐馆吃饭时发现菜单上没你爱吃的菜一样失望。电流灌电流则起到了稳固作用，防止输出端的电流出现剧烈波动，这就像是你在驾车时遇到突发情况需要稳住方向盘，保持车子的稳定。
