计算机网络实验二 虚拟局域网
虚拟局域网的名词解释
虚拟局域网的名词解释虚拟局域网（Virtual Local Area Network，简称VLAN）是一种将不同物理位置上的计算机、网络设备和服务器组合到逻辑上的一个网络的技术。
虚拟局域网的概念最早由美国思科公司提出，并在计算机网络领域得到广泛应用。
虚拟局域网可以将位于不同地点的计算机和网络设备连接在一起，使它们能够像位于同一局域网内的设备一样相互通信。
通过虚拟局域网技术，可以实现更高效的网络管理和资源共享，同时降低网络设备的成本和复杂性。
虚拟局域网通过逻辑上将设备分组，形成一个或多个虚拟局域网。
这些虚拟局域网之间相互隔离，不同虚拟局域网之间的通信需要经过路由器或三层交换机进行，保护了每个虚拟局域网的安全性和隐私。
在虚拟局域网中，可以根据不同的需求和要求对网络进行更加灵活的配置。
管理员可以根据不同用户或者设备的网络权限，将其分配到不同的虚拟局域网中，实现不同级别的访问控制和安全策略。
虚拟局域网的实现依赖于交换机和路由器的支持。
交换机是虚拟局域网的核心设备，负责将数据包转发到相应的虚拟局域网中。
路由器则负责不同虚拟局域网之间的通信，确保数据的正确传输。
虚拟局域网的应用场景非常广泛。
在企业内部，可以根据不同部门的需求，将其分配到不同的虚拟局域网中，实现更好的资源管理和访问控制。
在学校或者大型机构中，可以将不同班级或者部门的计算机连接到不同的虚拟局域网中，提高网络效率和安全性。
在数据中心中，可以通过虚拟局域网技术将不同服务器和存储设备连接到不同的虚拟局域网中，实现资源的合理利用和高效管理。
虚拟局域网的发展趋势也在不断演进。
随着云计算和大数据的快速发展，虚拟局域网已经成为实现高效、安全和可扩展网络架构的重要组成部分。
未来，虚拟局域网将更加智能化，能够根据用户的行为和需求，自动进行网络配置和优化，提升网络性能和用户体验。
总之，虚拟局域网是一种将不同地点上的计算机和网络设备组合到逻辑上的网络的技术。
通过虚拟局域网，可以实现更高效的网络管理和资源共享，提高网络的安全性和可扩展性。
计算机网络实验报告(6篇)
计算机网络实验报告（6篇）计算机网络实验报告（通用6篇）计算机网络实验报告篇1一、实验目的1、熟悉微机的各个部件；2、掌握将各个部件组装成一台主机的方法和步骤；3、掌握每个部件的安装方法；4、了解微型计算机系统的基本配置；5、熟悉并掌握DOS操作系统的使用；6、掌握文件、目录、路径等概念；7、掌握常用虚拟机软件的安装和使用；8、熟悉并掌握虚拟机上WINDOWS操作系统的安装方法及使用；9、掌握使用启动U盘的制作和U盘安装windows操作系统的方法；10、了解WINDOWS操作系统的基本配置和优化方法。
二、实验内容1.将微机的各个部件组装成一台主机；2.调试机器，使其正常工作；3.了解计算机系统的基本配置。
4.安装及使用虚拟机软件；5.安装WINDOWS7操作系统；6.常用DOS命令的使用；7.学会制作启动U盘和使用方法；8.WINDOWS7的基本操作；9.操作系统的基本设置和优化。
三、实验步骤（参照实验指导书上的内容，结合实验过程中做的具体内容，完成此项内容的撰写）四、思考与总结（写实验的心得体会等）计算机网络实验报告篇2windows平台逻辑层数据恢复一、实验目的：通过运用软件R-Studio_5.0和winhe_对误格式化的硬盘或者其他设备进行数据恢复，通过实验了解windows平台逻辑层误格式化数据恢复原理，能够深入理解并掌握数据恢复软件的使用方法，并能熟练运用这些软件对存储设备设备进行数据恢复。
二、实验要求：运用软件R-Studio_5.0和winhe_对电脑磁盘或者自己的U盘中的删除的数据文件进行恢复，对各种文件进行多次尝试，音频文件、系统文件、文档文件等，对简单删除和格式化的磁盘文件分别恢复，并检查和验证恢复结果，分析两个软件的数据恢复功能差异与优势，进一步熟悉存储介质数据修复和恢复方法及过程，提高自身的对存储介质逻辑层恢复技能。
三、实验环境和设备：（1）Windows _P 或Windows 20__ Professional操作系统。
虚拟局域网
8.多交换机同一VLAN通信配置
[root@PCA root]#ping 10.65.1.1 通 (本机IP) [root@PCA root]#ping 10.65.1.3 不通 (中间连接线是vlan 1) [root@PCA root]#ping 10.66.1.1 不通 (不同网络，不同vlan) [root@PCA root]#ping 10.66.1.3 不通 (不同网络，不同vlan) [root@PCB root]#ping 10.66.1.3 不通 (中间连接线是vlan 1) 将PCA改接到SwitchA E0/2 (vlan 1) [root@PCA root]#ping 10.65.1.3 不通 (同网络，不同vlan) 将PCC改接到SwitchB E0/2 (vlan 1) [root@PCA root]#ping 10.65.1.3 通 (同网络，同在vlan 1
虚拟局域网
通信工程系 林 勇 lin-yong001@
1.VLAN技术产生背景和定义
VLAN产生背景 广播数据流随着网络的增长而增长。过多的广播会占 用用户的带宽，最坏的情况下，广播风暴可以使整个 网络瘫痪。 另一方面，在实现用户的LAN接入时，应 该考虑的一个重要问题就是用户之间的隔离。为了实 现LAN接入时各个接入用户的隔离以及减少广播泛滥， 虚拟局域网（Virtual Local Area Network，VLAN）技 术就应运而生。
8.多交换机同一VLAN通信配置
将计算机A接到2号端口，测试与B、C的连通 性，并分析原因得出结论。
将计算机C接到2号端口，测试与A的连通性，并分 析原因得出结论。 将计算机A、C恢复到3号端口。 配置Switch A和Switch B级连端口的主干道协议，并 允许VLAN 2、VLAN 3通过。 测试计算机A与计算机B、C、D标记
虚拟局域网及其配置
交换机/路由器配置与管理
静态指定各端口所属的VLAN，需要一个端口一个端口地进行 设置，当要设定的端口数目较多时，工作量会比较大，通常适合 于网络拓扑结构不是经常变化的情况。静态VLAN是目前最常用 的一种VLAN端口划分方式。 2．动态VLAN 动态VLAN是根据每个端口所连的计算机，动态设置端口所属 VLAN的设定方法。动态VLAN通常可分为基于MAC地址的VLAN、基 于子网的VLAN和基于用户的VLAN。 基于MAC地址的VLAN，就是根据端口所连计算机的网卡MAC地 址，来决定该端口所属的VLAN。在这种方式下，端口所属的 VLAN，不是事先固定的，而是由所连计算机的MAC地址来决定的。 比如，若MAC地址为“00-0C-6E-E1-1B-36”的计算机被设置为属 于VLAN2，则该台计算机无论接到交换机的哪个端口，其所连端 口就会被自动划归为VLAN2。 基于子网的VLAN，是根据端口所连计算机的IP地址，来决定 端口所属的VLAN。 基于用户的VLAN，是根据端口所连计算机的当前登录用户， 来决定该端口所属的LAN。
若要实现VLAN间的通讯，就必须为VLAN设置路由，这可 使用路由器 或三层交换 机来实现 。 二层交换机 可以划分 VLAN，若没有路由器，则无法实现VLAN间的通讯，由于 三层交换机具备路由功能，在实际应用中，通常在三层交换 机中来划分VLAN，以支持VLAN间的相互通讯。
从中可见，通过在局域网中划分VLAN，可起到 以下方面的作用： 控制网络的广播，增加广播域的数量，减小广播 域的大小。 便于对网络进行管理和控制。VLAN是对端口的 逻辑分组，不受任何物理连接的限制，同一VLAN 中的用户，可以连接在不同的交换机，并且可以 位于不同的物理位置，增加了网络连接、组网和 管理的灵活性。

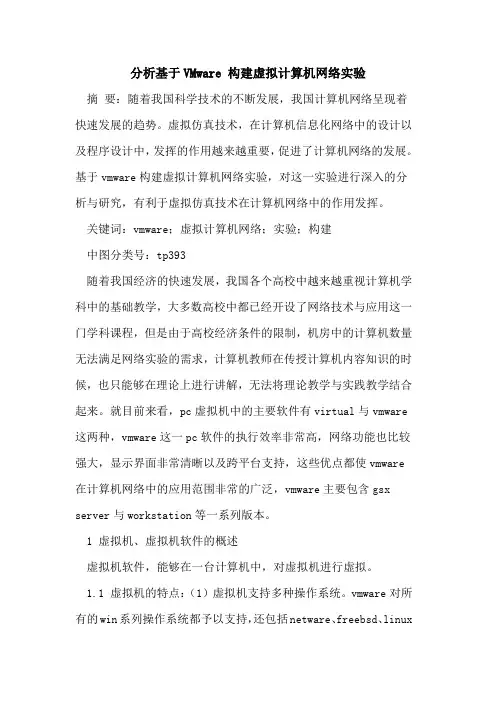

分析基于VMware 构建虚拟计算机网络实验
