激光打标机光路调整方法步骤【技巧】
光纤激光打标机在使用中，有时候会出现光路不直或者光路不受控制歪曲的现象，下面就和大家分享出现这样的情况，操作或者修理人员该如何解决。
1、固定好光纤激光器的发射头，先不用固定稳，用红外光上转换片观看激光是否指抽了振镜入光孔的中心。
如果不是，请继卖调整光纤激光器的发射头，直到光点进入振镜入光孔中心为止,固定好激光器发射头2、调试好振镜x的高度，目标是:使得X振镜片中心与光纤激光器光斑重合就可以了，并固定振镜x,注意这时振镜X转动的方向大约为:反光面X镜片与光路入射成45度左右。
3、调试好振镜Y的升动度,使得振镜Y镜片中心与场镜中心重合就可以了，并固定振镜y,注意这时振镜Y转动的方向大约为:反光面Y镜片与水平面成45度左右。
4、使用点环形场镜中心测试仪,并在测试仪中心点上放上一片倍频片，出光后，调整振镜x,使得绿光点跑到测试仪中心点的同轴线上。
5、调整振镜y,使得绿光点跑到测试仪中心点的同轴线上，这时不绿光点跑进了测试仪的中心点了。
6、安装好场镜，光纤激光打标机的光路调整就完成了,这种调整很是简单的,这各方法可以看出可光纤激光打标机都是维护方便,10万小时无故障的好保证.7、以上调好后，就将Q开关安装好，把倍频片放到前反与扩束镜之间，然后再通过开关Q 驱观察Q开关锁光是否正常、，并查看是否有漏光现象，如果有漏光，调整Q位置，调整好后，再加大激光电源电流观察光纤激光打标机有无漏光，直至到它完全不漏光即可。
注意事项: 前后反镜架上的四个旋钮千万不要旋的过快，或幅度过大，一定要慢慢细微的调整，否则就容易把光斑弄丢，使之难以找到，当整个调整好以后，要及时的调整锁紧螺丝，将其固定锁紧，以免在设备运行时，因运转震动等，使光路改变，出现故障.扩展资料：激光打标机红光预览位置与打标位置有偏差怎么解决？光纤激光打标机可以在各类金属表面标刻图案、品牌logo及文字。
并且标记效果相当精细，所以被广泛应用于各类产品的标识。
客户在使用激光打标机过程中也会经常遇到各种各样的问题。
激光打标机简介
激光打标机简介一、什么是激光打标机1．基本介绍及原理激光打标是在70年代末80年代初继激光焊接、激光热处理、激光切割、激光打孔等技术后发展起来的一门新型加工技术，近年来，随着激光器技术、计算机技术的发展与光学器件的改进，激光打标技术得到很大的发展。
激光打标是将高能量密度的激光光束聚焦在材料表面上，使材料表面发生物理和化学变化，形成凹坑，从而获得可见图案的标记方式。
当激光光束在材料表面有规律地移动同时控制激光的开断，材料表面变形成了一个指定的图案。
1.1汽化效应当激光束照射材料表面时，除一部分光被反射外，被材料吸收的激光能量会迅速转变为热能，使其表面速度急剧上升，当达到材料的汽化温度时，材料表面会因瞬时汽化、蒸发而出现标记痕迹，此类打标中将出现明显的蒸发物。
1.2刻蚀效应当激光束照射到材料表层时，材料吸收光能并向内层传导，从而产生热熔效应，对透明玻璃和有机玻璃等脆性材料进行打标时，其熔蚀效应十分明显，无明显蒸发物。
1.3光化学效应对于一些有机化合物材料，当其吸收激光能量后，材料的化学特性将发生变化。
当激光照射到有色的聚氯乙烯（PVC）表面时，由于消聚合化学效应，其色彩将减弱，与未收到激光照射的部分形成颜色差异，从而得到打标效果。
2．激光打标机的用途1机械设备制造业激光加工属于非接触性加工方式,不产生机械压力,激光聚焦光束极细,安全性高，可在机械设备标牌上进行文字、数字、字母、图形等打标。
2印刷制卡行业激光在制卡行业的应用目前主要指使用激光在卡的表面制作各种信息标记，如：序列号、密码、条形码，优点是无耗材、印制效果更精细清晰、分辨率更高、故障率低、字符永久不可被擦除。
3半导体集成电路行业主要应用于对集成电路板、半导体元器件进行流水线标记作业，包括文字或图形标记（一维码、二维码）。
由于采用非接触性加工方式，不产生机械压力，激光聚焦光束极细，可在体积小的元器件（集成电路、晶振、电容）上进行精细的加工。
4食品饮料行业全面替代喷墨喷码机，无损耗、无污染、免维护、运行成本低廉；配合各类生产流水线，进行无接触、无停顿、高质量在线飞行激光打标。
激光打标机参数设置注意事项
激光打标机参数设置注意事项材质不同，激光打标机参数要求也不同，下面是各种材质的激光打标加工参数：1、五金类（不绣纲、铝、铁、铜、电渡等),有一般的激光打标及特殊的的激光打标。
一般的激光打标：要求线条均匀,字符清晰,激光焦点应在待加工产品的表面,特殊要求时的激光打标。
(不锈钢打黑色效时、及金属的深度雕刻等）1>打黑色：采取偏焦方法，焦点偏上约5MM。
线间距要密一些，约0.02MM，频率稍微加大,根据产品材质，可以取消绕边。
2>深度雕刻:加大能量,速度减少些，多次打标，填充两次，现次的填充线垂直。
2、塑胶类(PC料、线路板、喷油、电渡等）PC料、线路线板电渡之类的产品电流不可太大,以免烧坏里层的材料。
为避免激光太强，可以调整工作台高度，将加工面置于激光的焦点下方2-3MM的高度.喷油之类的产品,频率需比五金类产品高,一般采取一种填充方式，特殊类产品(如表层喷白色油漆的)则采取两次填充方式，一种填充线间距密一些，另一种填充线间距稀一些。
3、橡胶类（如手机按键）无底色的橡胶产品:只需一次填充,把表层油墨雕干净,保持字符清晰即可.有底色的橡胶产品,即喷有两层以上的油墨,只需把最上层的油墨处理干净,露出底下一层颜色(常见有红色、黄色、白色、蓝色等),需用两种填充,频率加大。
(橡胶产品一般打标完成后，需用工业洒精擦拭.)激光打标机加工产品需注意的参数：1、速度:指当前加工参数的标刻速度.速度此值越小,打标输出的点越密,反之,打标输出的点越疏.2、功率（能量）：功率越大，标刻的越深，五金产品会发黄，反之，标刻的越浅，可能线条不明显、不清晰。
3、频率：此参数设置激光发出产生频度,此值越大,则激光产生的越快,点越密,光的强度就越弱;反之,点越疏,光的强度就越强。
4、开始延时：标刻开始时激光开启的延时时间,此值太大,会导致起始段缺笔的现象.太小,会在开始标刻时出现“火柴头”的现象.5、结束延时：标刻结束时激光关闭的延时时间，太大，会出现“火柴头”现象，太小，会在标刻完毕时出现不闭合现象。
振镜标定校正表
振镜标定校正表
振镜标定校正表是用于振镜（GALVO）的标定和校正的表格。
振镜是一种电磁装置，常用于激光扫描系统中，能够控制激光束的方向和位置。
为了确保扫描系统的准确性和稳定性，需要对振镜进行标定和校正。
振镜标定校正表通常包括以下内容：
1. 零位校准：确定振镜在无输入信号时的初始位置（通常为中心位置）。
2. 响应曲线：记录不同输入信号下振镜的响应情况，包括输入信号与振镜输出位置之间的关系。
3. 非线性误差校正：由于振镜本身的特性或外部因素的影响，振镜可能存在非线性误差。
校正表中可以包含对非线性误差的校正方法和数据。
4. 温度补偿：振镜的性能可能会随着温度的变化而发生改变。
校正表中可以包含温度补偿方法和相关数据，以确保在不同温度条件下的准确性。
5. 扭曲校正：振镜可能存在扭曲或畸变的情况，校正表可以提供相应的校正方法和数据。
6. 校准日期和操作者：记录标定和校正的日期以及执行者的信息，以便进行追溯和管理。
通过使用振镜标定校正表，可以确保振镜在工作过程中的精确性和可靠性，进而提高激光扫描系统的性能和稳定性。
EP10-1型激光打标机 说明书
E P10-1型激光打标机使用说明书目 录1. 概述 (3)1.1 重要安全知识 (3)1.2 使用说明 (4)1.2.1 正当使用 (4)1.2.2 不正当使用 (4)1.3 保修与责任 (4)2. 安全标准 (4)2.1 钥匙启动 (4)2.2 安全用电 (4)2.3 人员培训 (4)3. 技术规格 (5)4. 设备安装 (6)4.1 安装要求 (6)4.1.1 场地要求 (6)4.1.2 环境要求 (6)4.1.3 运输要求 (6)4.1.4 电力需求 (6)4.2 签收与检查 (6)4.3 安装与检查 (6)4.3.1 设备摆放 (6)4.3.2 对焦红光安装 (6)4.3.3 USB控制线连接 (7)4.3.4 参数设置 (7)5. 软件操作 (9)5.1 控制卡驱动及安装 (9)5.2 软件安装及驱动 (17)5.3 常见问题 (20)5.4 SNMARK 2.3.0 打标软件操作说明 (20)6． 设备维护 (72)7. 故障诊断 (72)感谢您购买希爱牌激光打标机。
在您开始使用此设备之前，请认真阅读本手册以最大限度发挥其性能和延长设备寿命。
妥善保存本手册以供日后参考。
我们建议你在此设置投入使用之前多做练习以熟悉其性能。
为不断的改进产品，新产业公司保留更新或修改本手册中信息的权力。
独家技术，版权所有。
未经允许，不许翻印本手册的全部或部分内容。
长春新产业光电技术有限公司地址：长春市高新区创新路668号，邮编130012电话：0086-431-8702 5669传真：0086-431-8701 1041E-mail：liuyang@网址：1. 概述本手册所介绍的激光设备是由长春新产业光电技术有限公司制造，本手册只适用于EP10-1型号的机器。
1.1 重要安全知识此激光设备可能发出等级为四级的激光，属于危险设备.指示光采用安全等级为一类的635nm红色激光。
警告！激光射出！1.2 使用说明1.2.1 正当使用使用时执行本手册的操作指导与安全条例执行正当维护与维修工作。

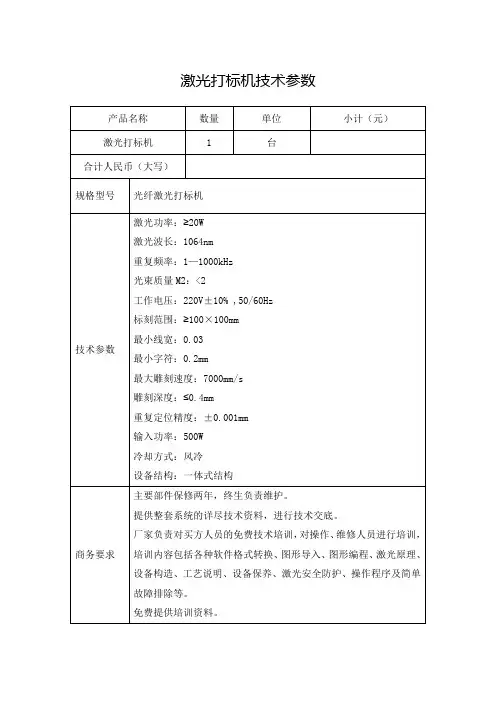

激光打标机技术参数
