传感器技术与应用第3版习题答案
《传感器技术与应用第3版》习题参考答案 习题1 1. 什么叫传感器？它由哪几部分组成？ 答：传感器是能感受规定的被测量并按照一定的规律转换成可用输出信号的器件或装置。传感器通常由敏感元件和转换元件组成。其中敏感元件是指传感器中能直接感受或响应被测量的部分；转换元件是指传感器中能将敏感元件感受或响应的被测量转换成适于传输或测量的电信号部分。
2. 传感器在自动测控系统中起什么作用？ 答：自动检测和自动控制技术是人们对事物的规律定性了解、定量分析预期效果所从事的一系列技术措施。自动测控系统是完成这一系列技术措施之一的装置。一个完整的自动测控系统，一般由传感器、测量电路、显示记录装置或调节执行装置、电源四部分组成。传感器的作用是对通常是非电量的原始信息进行精确可靠的捕获和转换为电量，提供给测量电路处理。
3. 传感器分类有哪几种？各有什么优、缺点？ 答：传感器有许多分类方法，但常用的分类方法有两种，一种是按被测输入量来分，如温度传感器、湿度传感器、压力传感器、位移传感器、流量传感器、液位传感器、力传感器、加速度传感器、转矩传感器等；另一种是按传感器的工作原理来分，如电学式传感器、磁学式传感器、光电式传感器、电势型传感器、电荷传感器、半导体传感器、谐振式传感器、电化学式传感器等。还有按能量的关系分类，即将传感器分为有源传感器和无源传感器；按输出信号的性质分类，即将传感器分为模拟式传感器和数字式传感器。 按被测输入量分类的优点是比较明确地表达了传感器的用途，便于使用者根据其用途选用；缺点是没有区分每种传感器在转换机理上有何共性和差异，不便使用者掌握其基本原理及分析方法。 按工作原理分类的优点是对传感器的工作原理比较清楚，有利于专业人员对传感器的深入研究分析；缺点是不便于使用者根据用途选用。
4. 什么是传感器的静态特性？它由哪些技术指标描述？ 答：传感器测量静态量时表现的输入、输出量的对应关系为静态特性。它有线性度、灵敏度、重复性、迟滞现象、分辨力、稳定性、漂移等技术指标。
5. 为什么传感器要有良好的动态特性？什么是阶跃响应法和频率响应法？ 答：在动态（快速变化）的输入信号情况下，要求传感器能迅速准确地响应和再现被测信号的变化。因此，需要传感器具有良好的动态特性。 测试和检验传感器的动态特性有瞬态响应法和频率响应法。阶跃响应法即瞬态响应法，是给传感器输入一个单位阶跃函数的被测量，测量其输出特性。动态特性优良的传感器的输出特性应该上升沿陡，顶部平直。 频率响应法是给传感器输入各种频率不同而幅值相同，初相位为零的正弦函数的被测量，测量其输出的正弦函数输出量的幅值和相位与频率的关系。动态特性优良的传感器，输出的正弦函数输出量的幅值对于各频率是相同的，相位与各频率成线性关系。 6. 传感器的性能指标有哪些？设计、制造传感器时应如何考虑？试举例说明？ 答：传感器有基本参数指标，例如量程、灵敏度、精度以及动态特性的频率特性、上升时间、过冲量等；有环境参数指标，例如温度、气压、湿度等；有可靠性指标，例如寿命、平均无故障时间、绝缘电阻、耐压等；还有供电方式、外形尺寸、重量、安装方式等性能指标。 在设计、制造传感器时应根据实际的需要与可能，在确保主要性能指标实现的基础上，放宽对次要性能指标的要求，以求得高的性能价格比。例如：测量体温的温度表用的是水银材料（精度高，水银低温时要冻结），而家庭使用测量室内温度的温度计用的是染色酒精（低温时不冻结，价格便宜）。
习题2 1. 用K型（镍铬—镍硅）热电偶测量炉温时，自由端温度t0=30℃，由电子电位差计测得热电势E(t,30℃)=37.724mV，求炉温t。 答：参考端（自由端）温度t0=30℃，由分度表2-1可查得 E(30℃,0℃)=1.203mv，若测得热电势 E(t,30℃)= 37.724mv，则可得 E(t,0℃)=E(t,30℃+E(30℃,0℃)= 37.724+1.203=38.927mv 再查分度表可知炉温t=940℃。
2. 热电偶主要分几种类型，各有何特点。我国统一设计型热电偶有哪几种？ 答：热电偶主要分普通型热电偶、铠装热电偶和薄膜热电偶。普通型热电偶由热电极、绝缘套管、保护管和接线盒组成，是工业测量上应用最多的热电偶；铠装热电偶耐高压、反应时间短、坚固耐用；薄膜热电偶适用于各种表面温度的测量。 我国指定S、B、E、K、R、J、T七种标准化热电偶为我国统一设计型热电偶。
3. 利用分度号Pt100铂电阻测温，求测量温度分别为t1=-100℃和t2=650℃的铂电阻Rt1、Rt2值。 答：在-100℃铂电阻的电阻—温度特性方程为： Rt=RO[1+At+Bt2+Ct3(t-100)] 将R0=100Ω、t1=-100℃、A= 3.9684×10-3/℃、B= -5.847×10-7/℃2、C= -4.22×10-12/℃4代入，可计算得到 Rt=100［1＋3.9684×10-3×（-100）＋（-5.847×10-7）×（-100）2＋（-4.22×10-12）×（-100）3×（-100－100）］＝59.6Ω 在+650℃铂电阻的电阻—温度特性方程为： Rt=RO(1+At+Bt2) 将R0=100Ω、t2=650℃、A= 3.9684×10-3/℃、B= -5.847×10-7/℃2代入，可计算得到 Rt=100（1＋3.9684×10-3×650＋-5.847×10-7×6502）＝333Ω
4. 利用分度号Cu100的铜电阻测温，当被测温度为50℃时,问此时铜电阻Rt值为多大？ 答： Rt≈R0(1+αt) R0为温度为0℃时铜电阻值，Cu100为100Ω，α1为常数；α1=4.28×10-3 ℃-1。 代入算得 Rt≈100×（1＋4.28×10-3×50）＝121.4Ω
5. 画出用四个热电偶共用一台仪表分别测量T1、T2、T3和T4的测温电路。若用四个热电偶共用一台仪表测量T1、T2、T3和T4的平均温度，电路又应怎样连接？ 答： （1）四个热电偶分别接电子开关，再接同一台测量仪表，通过选通电子开关的办法，实现分别测量T1、T2、T3和T4的温度。（电子开关可以采用DG801／802超导通电阻（最大导通电阻为0.4Ω）电子开关， S端输入，D端输出，C端高电平时选通。）
（2）四个热电偶并联再接测量仪表，可以实现共用一台仪表测量T1、T2、T3和T4的平均温度。 图略，可参照图2－12。
6. 硅二极管测温电路，如图2-25所示。当被测温度t为30℃时，输出电压为5V，当输出电压为10V时，问被测温度为多大？ 答：温度每变化1℃，输出电压变化量为0.1V。输出电压为10V时，被测温度为80℃。
7. 利用如图2-28所示集成温度传感器测量温度，如果被测温度为30℃时，输出电压为303mV，问被测温度为120℃时，输出电压UR为多大？ 答：温度每变化1℃，输出电压变化量为1mV（每1度K与每1℃相同）。被测温度为120℃时，输出电压UR为303mV＋90mV，即393mV。
8. 分析图2-29所示热电偶参考端温度补偿电路工作原理。 答：集成温度传感器AD590应紧贴热电偶参考端，处于同一温度下。 AD580是一个三端稳压器，提供稳定输出电压U0=2.5V。电路工作时，调整电阻R2使得集成温度传感器AD590的随温度变化的输出电流的I1分量为 I1=t0×10-3 I1的单位是mA，即1μA／K的电流。这样在电阻R1上产生一个随参考端温度t0变化的补偿电压U1=I1R1。 选择R1使U1与EAB（t0,0℃）近似相等。U1与热电偶输出电压EAB（t, t0）串联相加后输入测量仪表，起参考端温度补偿作用，测量仪表显示的为实际测量温度值。
9. 正温度系数热敏电阻和负温度系数热敏电阻各有什么特性？各有哪些用途？哪一种热敏电阻可以做“可恢复熔丝”？ 答：正温度系数热敏电阻随温度升高阻值增大，阻值随温度的变化有线性型和突变型。负温度系数热敏电阻随温度升高阻值降低，，阻值随温度的变化有突变型和负指数型。 线性型正温度系数热敏电阻和负指数型负温度系数热敏电阻适用于温度测量。突变型正温度系数热敏电阻和突变型负温度系数热敏电阻适用于温控开关和温度保护电路。 突变型正温度系数热敏电阻可以做“可恢复熔丝”。温度升高到突变值，电阻陡然升高，相当于保险丝熔断。当温度降低时，电阻陡然变小，相当于保险丝又恢复接通了。
10. 参照冰箱热敏电阻温控电路，用热水器专用温度传感器设计热水器温度控制电路？ 答：如图，温度降低到一定值，继电器K接通，电加热器加热。温度升高到一定值，继电器K断开，电加热器停止加热。
习题3 1. 弹性敏感元件的作用是什么？有哪些弹性敏感元件？如何使用？ 答：弹性敏感元件把力或压力转换成了应变或位移，然后再由传感器将应变或位移转换成电信号。 有变换力的弹性敏感元件，例如等截面柱式、圆环式、等截面薄板、悬臂梁及轴状等结构。有变换压力的弹性敏感元件，例如弹簧管、波纹管、波纹膜片、膜盒和薄壁圆筒等，它可以把流体产生的压力变换成位移量输出。 应仔细分清不同弹性敏感元件的性能，根据测量物理量的性质、大小、测量条件和测量精度，选用合适的弹性敏感元件。
2. 电阻应变片是根据什么基本原理来测量应力的？简述图3-9所示不同类型应变片传感器的特点。 答：电阻应变片是把导体的机械应变转换成电阻应变，通过电阻测量来测量所受的应力。 金属电阻应变片分体型和薄膜型。属于体型的有电阻丝栅应变片、箔式应变片、应变花
传感器与检测技术第三版徐科军课后答案
传感器与检测技术第三版徐科军课后答案【篇一：传感器及检测技术教案全】>信息学院教案1课时分配表23第1课一．章节名称绪论1.1，1.2，1.4，1.5二．教学目的1、掌握内容：传感器的静态特性，动态特性；2、了解内容：传感器的定义，组成，自动检测技术的发展和应用；三．安排课时： 2学时四．教学内容（知识点）1．自动检测系统的组成；2．传感器的定义，组成，传感器的分类； 3. 传感器的静态特性；4. 传感器的动态特性； 5. 传感器的标定和校准五．教学重点、难点1．传感器的静态特性和动态特性； 2．传感器的标定和校准；六．选讲例题1．活塞压力计标定； 2．压力传感器的动态标定；七．作业要求7什么是传感的静态特性？有那些指标？如何用公式表示？ 8什么是传感器的动态特性？有那些分析方法？八．环境及教具要求多媒体教室、powerpoint九．教学参考资料1．《传感器与检测技术》，徐科军；2．《传感器原理与应用》，程德福；4第2课一．章节名称1.3 测量误差和数据处理；二．教学目的1、掌握内容：测量误差的表示方法，数据处理的基本方法；2、了解内容：误差的概念和分类，精度；三．安排课时：2学时四．教学内容（知识点）1．测量误差的概念和分类； 2. 精度3. 误差的表示方法；4. 随机误差的处理方法；5. 系统误差的处理； 6，粗大误差的处理； 7．数据处理的基本方法五．教学重点、难点1．误差的处理方法； 2．数据处理的基本方法；六．选讲例题1．补偿法测量高频小电容； 2．对照法消除系统误差；七．作业要求2正态分布的随机误差有什么特点？3、什么是系统的引用相对误差？它有什么意义？八．环境及教具要求多媒体教室、powerpoint九．教学参考资料1．《传感器与检测技术》，徐科军5【篇二：自动检测技术】............................................................................................................ ... - 2 -2、关键词........................................................................................................ ............................ - 2 -3、引言 ....................................................................................................... ................................ - 2 -4、电阻式传感器概述........................................................................................................ ........ - 2 -4、1电阻应变式传感器 ..................................................................................................... - 3 -4、1、1 基本原理 ...................................................................................................... - 3 - 4、2 电阻应变式传感器的应用 ........................................................................................ - 5 - 4、3 电阻应变式传感器的应用行业： ............................................................................ - 7 - 4、4 电阻应变式传感器的在具体工程中的应用 ............................................................ - 7 -4、4、1、电阻触摸屏 ................................................................................................ - 7 - 4、4、2地磅 ....................................................................................................... ........ - 8 - 4、5电阻应变式传感器的发展趋势 ................................................................................. - 8 -5、参考文献........................................................................................................ ........................ - 9 -1、前言传感器是能感受规定的被测量并按照一定的规律转换成可用输出信号的器件或装置。
传感器原理与应用习题-第7章热电式传感器
《传感器原理与应用》及《传感器与测量技术》习题集与部分参考答案教材：传感器技术（第3版）贾伯年主编，及其他参考书第7章热电式传感器7-1 热电式传感器有哪几类？它们各有什么特点？答：热电式传感器是一种将温度变化转换为电量变化的装置。
它可分为两大类：热电阻传感器和热电偶传感器。
热电阻传感器的特点：（1)高温度系数、高电阻率。
(2)化学、物理性能稳定。
(3)良好的输出特性。
(4).良好的工艺性，以便于批量生产、降低成本。
热电偶传感器的特点：（1）结构简单（2）制造方便（3）测温范围宽（4）热惯性小（5）准确度高（6）输出信号便于远传7-2 常用的热电阻有哪几种？适用范围如何？答：铂、铜为应用最广的热电阻材料。
铂容易提纯，在高温和氧化性介质中化学、物理性能稳定，制成的铂电阻输出－输入特性接近线性，测量精度高。
铜在-50～150℃范围内铜电阻化学、物理性能稳定，输出－输入特性接近线性，价格低廉。
当温度高于100℃时易被氧化，因此适用于温度较低和没有侵蚀性的介质中工作。
7-3 热敏电阻与热电阻相比较有什么优缺点？用热敏电阻进行线性温度测量时必须注意什么问题？7-4 利用热电偶测温必须具备哪两个条件？答：（1）用两种不同材料作热电极（2）热电偶两端的温度不能相同7-5 什么是中间导体定律和连接导体定律？它们在利用热电偶测温时有什么实际意义？答：中间导体定律：导体A、B组成的热电偶，当引入第三导体时，只要保持第三导体两端温度相同，则第三导体对回路总热电势无影响。
利用这个定律可以将第三导体换成毫伏表，只要保证两个接点温度一致，就可以完成热电势的测量而不影响热电偶的输出。
连接导体定律：回路的总电势等于热电偶电势E AB(T,T0)与连接导线电势E A’B’(Tn,T0)的代数和。
连接导体定律是工业上运用补偿导线进行温度测量的理论基础。
7-6 什么是中间温度定律和参考电极定律？它们各有什么实际意义？答：E AB(T,Tn,T0)=E AB(T,Tn)+E AB(Tn,T0)这是中间温度定律表达式，即回路的总热电势等于E AB(T,Tn)与E AB(Tn,T0)的代数和。
《传感器技术与应用》试卷及答案
《传感器技术与应用》试卷及答案一、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题后的括号内。
) (每小题2分，共20分)1．按照工作原理分类，固体图象式传感器属于( A )A.光电式传感器B.电容式传感器C.压电式传感器D.磁电式传感器2．影响压电式加速度传感器低频响应能力的是( D )A．电缆的安装与固定方式 B．电缆的长度C．前置放大器的输出阻抗 D．前置放大器的输入阻抗3．固体半导体摄像元件CCD是一种( C )A．PN结光电二极管电路 B．PNP型晶体管集成电路C．MOS型晶体管开关集成电路 D．NPN型晶体管电路4.将电阻R和电容C串联后再并联到继电器或电源开关两端所构成的RC吸收电路，其作用是（D）A.抑制共模噪声B.抑制差模噪声C.克服串扰D.消除电火花干扰5．属于能量转换型的传感器是（ C ）A.电阻应变传感器B.电容传感器C.压电式传感器D.热阻式传感器6.动态测试中，电桥的输出量通常采用（B）A．电阻量 B．电压量 C．电流量 D．电感量7.为消除压电传感器电缆分布电容变化对输出量灵敏度的影响，可采用（A）A．电荷放大器 B．电压放大器 C．功率放大器D．前置放大器8.用于检查应变片绝缘电阻的兆欧表，电压一般不应高于（ B ）A．220V B.250V C.300V D.350V9．压电式加速度计，其压电片并联时可使（ B ）A．电压灵敏度提高，电荷灵敏度不变。
B．电荷灵敏度提高，电压灵敏度不变。
C．电压与电荷灵敏度均提高。
D．电压与电荷灵敏度均保持不变。
10.金属丝应变片在测量构件的应变时，决定电阻相对变化的因素主要是（C）A．贴片位置的变化 B.贴片温度的变化C．电阻丝几何尺寸的变化 D.电阻丝材料的电阻率变化二、多项选择（在每小题列出的五个备选项中至少有两个是符合题目要求的，请将其代码填写在题后的括号内，错选、多选、少选或未选均无分。
【最新试题库含答案】传感器原理及工程应用习题参考答案_0
传感器原理及工程应用习题参考答案：篇一：《传感器原理及工程应用》第四版(郁有文)课后答案第一章传感与检测技术的理论基础1．什么是测量值的绝对误差、相对误差、引用误差？答：某量值的测得值和真值之差称为绝对误差。
相对误差有实际相对误差和标称相对误差两种表示方法。
实际相对误差是绝对误差与被测量的真值之比；标称相对误差是绝对误差与测得值之比。
引用误差是仪表中通用的一种误差表示方法，也用相对误差表示，它是相对于仪表满量程的一种误差。
引用误差是绝对误差（在仪表中指的是某一刻度点的示值误差）与仪表的量程之比。
2．什么是测量误差？测量误差有几种表示方法？它们通常应用在什么场合？答：测量误差是测得值与被测量的真值之差。
测量误差可用绝对误差和相对误差表示,引用误差也是相对误差的一种表示方法。
在实际测量中，有时要用到修正值，而修正值是与绝对误差大小相等符号相反的值。
在计算相对误差时也必须知道绝对误差的大小才能计算。
采用绝对误差难以评定测量精度的高低，而采用相对误差比较客观地反映测量精度。
引用误差是仪表中应用的一种相对误差，仪表的精度是用引用误差表示的。
3．用测量范围为-50～+150kPa的压力传感器测量140kPa压力时，传感器测得示值为142kPa，求该示值的绝对误差、实际相对误差、标称相对误差和引用误差。
解：绝对误差??142?140?2kPa实际相对误差标称相对误差引用误差??142?140?100%?1.43%140 ??142?140?100%?1.41%142 142?140?100%?1%150?（?50） ??4．什么是随机误差？随机误差产生的原因是什么？如何减小随机误差对测量结果的影响？答：在同一测量条件下，多次测量同一被测量时，其绝对值和符号以不可预定方式变化着的误差称为随机误差。
随机误差是由很多不便掌握或暂时未能掌握的微小因素（测量装置方面的因素、环境方面的因素、人员方面的因素），如电磁场的微变，零件的摩擦、间隙，热起伏，空气扰动，气压及湿度的变化，测量人员感觉器官的生理变化等，对测量值的综合影响所造成的。
传感器技术及应用习题及答案
综合练习 一. 填空题1．根据传感器的功能要求，它一般应由三部分组成，即.敏感元件、转换元件、转换电路。
2．传感器按能量的传递方式分为有源的和无源的传感器。
3. 根据二阶系统相对阻尼系数ζ的大小，将其二阶响应分成三种情况. 1ζ>时过阻尼；1ζ=时临界阻尼；1ζ<时欠阻尼。
4. 应变计的灵敏系数k 并不等 于其敏感栅整长应变丝的灵敏度系数0k ，一般情况下，0k k <。
5. 减小应变计横向效应的方法.采用直角线栅式应变计或箔式应变计。
6. 应变式测力与称重传感器根据结构形式不同可分为:柱式﹑桥式﹑轮辐式﹑梁式和环式等。
7. 半导体材料受到应力作用时，其电阻率会发生变化，这种现象就称为压阻效应。
8. 光电传感器一般由光源、光学通路和光电元件三部分组成。
9. 光电效应是光照射到某些物质上，使该物质的电特性发生变化的一种物理现象，可分为外光电效应和内光电效应两类。
10. 基于外光电效应的光电敏感器件有光电管和光电倍增管。
基于光电导效应的有光敏电阻。
基于势垒效应的有光电二极管和光电三极管。
基于侧向光电效应的有反转光敏二极管。
11. 光电倍增管是一种真空器件。
它由光电发射阴极（光阴极）和聚焦电极、电子倍增极及电子收集极（阳极）等组成。
12. 光敏电阻器是利用半导体光电导效应制成的一种特殊电阻器，对光线十分敏感，它的电阻值能随着外界光照强弱（明暗）变化而变化。
它在无光照射时，呈高阻状态；当有光照射时，其电阻值迅速减小。
13. 光电二极管与光电三极管外壳形状基本相同，其判定方法如下.遮住窗口，选用万用表R*1K 挡，测两管脚引线间正、反向电阻，均为无穷大的为光电三极管。
14. 光电耦合器是发光元件和光电传感器同时封装在一个外壳内组合而成的转换元件。
以光为媒介进行耦合来传递电信号，可实现电隔离，在电气上实现绝缘耦合，因而提高了系统的抗干扰能力。
15. 电荷藕合器件图像传感器CCD （Charge Coupled Device ），它使用一种高感光度的半导体材料制成，能把光线转变成电荷。

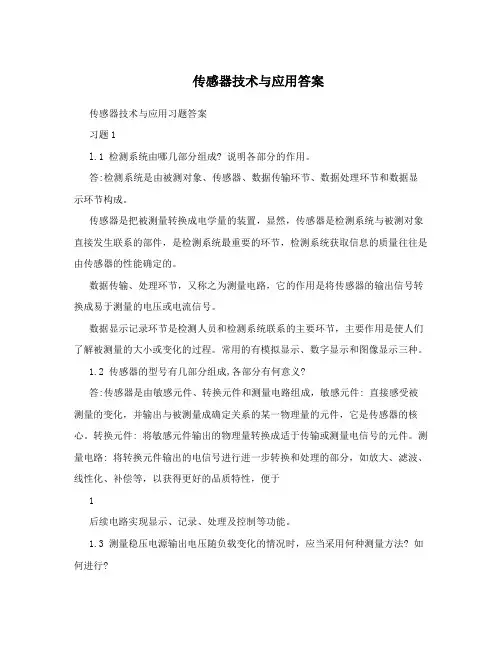

传感器技术与应用答案
传感器技术与应用答案传感器技术与应用习题答案习题1l.1 检测系统由哪几部分组成? 说明各部分的作用。
答:检测系统是由被测对象、传感器、数据传输环节、数据处理环节和数据显示环节构成。
传感器是把被测量转换成电学量的装置，显然，传感器是检测系统与被测对象直接发生联系的部件，是检测系统最重要的环节，检测系统获取信息的质量往往是由传感器的性能确定的。
数据传输、处理环节，又称之为测量电路，它的作用是将传感器的输出信号转换成易于测量的电压或电流信号。
数据显示记录环节是检测人员和检测系统联系的主要环节，主要作用是使人们了解被测量的大小或变化的过程。
常用的有模拟显示、数字显示和图像显示三种。
1.2 传感器的型号有几部分组成,各部分有何意义?答:传感器是由敏感元件、转换元件和测量电路组成，敏感元件: 直接感受被测量的变化，并输出与被测量成确定关系的某一物理量的元件，它是传感器的核心。
转换元件: 将敏感元件输出的物理量转换成适于传输或测量电信号的元件。
测量电路: 将转换元件输出的电信号进行进一步转换和处理的部分，如放大、滤波、线性化、补偿等，以获得更好的品质特性，便于1后续电路实现显示、记录、处理及控制等功能。
1.3 测量稳压电源输出电压随负载变化的情况时，应当采用何种测量方法? 如何进行?答:直接测量。
使用电压表进行测量，对仪表读数不需要经过任何运算，直接表示测量所需要的结果。
1.4 某线性位移测量仪，当被测位移由4.5mm变到5.0mm时，位移测量仪的输出电压由3.5V减至2.5V，试求该仪器的灵敏度。
解: 灵敏度s=(3.5-2.5)v/(5.0-4.5)mm=2v/mm1.5 有三台测温仪表，量程均为0~800?，精度等级分别为2.5级、2.0级和1.5级，现要测量500?的温度，要求相对误差不超过2.5,，选那台仪表合理?答:2.5级时的最大绝对误差值为20?，测量500?时的相对误差为4,;2.0级时的最大绝对误差值为16?，测量500?时的相对误差为3.2,;1.5级时的最大绝对误差值为12?，测时的相对误差为2.4,。
(最新部分)传感器原理与工程应用郁有文版习题参考答案
《传感器原理及工程应用》课后习题答案精简版（郁有文 西安电子科技大学出版社 第三版）第1章 传感与检测技术的理论基础1-3 用测量范围为－50～150kPa 的压力传感器测量140kPa 的压力时，传感器测得示值为142kPa ，求该示值的绝对误差、实际相对误差、标称相对误差和引用误差。
解：已知：被测量的真值L ＝140kPa ， 测量值x ＝142kPa ， 测量上限＝150kPa ， 测量下限＝－50kPa ，则：绝对误差kPa L x 2140142=-=-=∆；实际相对误差％＝＝4311402.L ≈∆δ；标称相对误差％＝＝4111422.x ≈∆δ；引用误差()％－－＝测量上限－测量下限＝1501502≈∆γ。
1-10 对某节流元件（孔板）开孔直径d 20的尺寸进行了15次测量，测量数据如下（单位：mm ）： 120.42 120.43 120.40 120.42 120.43 120.39 120.30 120.40 120.43 120.41 120.43 120.42 120.39 120.39 120.40 试用格拉布斯准则判断上述数据是否含有粗大误差，并写出其测量结果。
解：对测量数据列表如下：当n ＝15时，若取置信概率P ＝0.95，查表可得格拉布斯系数G ＝2.41。
则10400788003270412720.v mm ...G d -=<=⨯=σ，所以7d 为粗大误差数据，应当剔除。
然后重新计算平均值和标准偏差。
当n ＝14时，若取置信概率P ＝0.95，查表可得格拉布斯系数G ＝2.37。
则()i d v mm ...G >=⨯=038200161037220σ，所以其他14个测量值中没有坏值。
计算算术平均值的标准偏差()mm ..nd d 0043014016102020===σσ；()mm ...nd d 013000430314016103332020=⨯=⨯==σσ。
传感器原理与应用习题-第7章热电式传感器
传感器原理与应用习题-第7章热电式传感器《传感器原理与应用》及《传感器与测量技术》习题集与部分参考答案教材：传感器技术（第3版）贾伯年主编，及其他参考书第7章热电式传感器7-1 热电式传感器有哪几类？它们各有什么特点？答：热电式传感器是一种将温度变化转换为电量变化的装置。
它可分为两大类：热电阻传感器和热电偶传感器。
热电阻传感器的特点：（1)高温度系数、高电阻率。
(2)化学、物理性能稳定。
(3)良好的输出特性。
(4).良好的工艺性，以便于批量生产、降低成本。
热电偶传感器的特点：（1）结构简单（2）制造方便（3）测温范围宽（4）热惯性小（5）准确度高（6）输出信号便于远传7-2 常用的热电阻有哪几种？适用范围如何？答：铂、铜为应用最广的热电阻材料。
铂容易提纯，在高温和氧化性介质中化学、物理性能稳定，制成的铂电阻输出－输入特性接近线性，测量精度高。
铜在-50～150℃范围内铜电阻化学、物理性能稳定，输出－输入特性接近线性，价格低廉。
当温度高于100℃时易被氧化，因此适用于温度较低和没有侵蚀性的介质中工作。
7-3 热敏电阻与热电阻相比较有什么优缺点？用热敏电阻进行线性温度测量时必须注意什么问题？7-4 利用热电偶测温必须具备哪两个条件？答：（1）用两种不同材料作热电极（2）热电偶两端的温度不能相同7-5 什么是中间导体定律和连接导体定律？它们在利用热电偶测温时有什么实际意义？答：中间导体定律：导体A、B组成的热电偶，当引入第三导体时，只要保持第三导体两端温度相同，则第三导体对回路总热电势无影响。
利用这个定律可以将第三导体换成毫伏表，只要保证两个接点温度一致，就可以完成热电势的测量而不影响热电偶的输出。
连接导体定律：回路的总电势等于热电偶电势E AB(T,T0)与连接导线电势E A’B’(Tn,T0)的代数和。
连接导体定律是工业上运用补偿导线进行温度测量的理论基础。
7-6 什么是中间温度定律和参考电极定律？它们各有什么实际意义？答：E AB(T,Tn,T0)=E AB(T,Tn)+E AB(Tn,T0)这是中间温度定律表达式，即回路的总热电势等于E AB(T,Tn)与E AB(Tn,T0)的代数和。
[整理版]传感器原理与应用习题_第6章压电式传感器
[整理版]传感器原理与应用习题_第6章压电式传感器《传感器原理与应用》习题集与部分参考答案教材:传感器技术(第3版)贾伯年主编，及其他参考书第6章压电式传感器6-1 何谓压电效应,何谓纵向压电效应和横向压电效应,答:一些离子型晶体的电介质不仅在电场力作用下，而且在机械力作用下，都会产生极化现象。
且其电位移D(在MKS单位制中即电荷密度σ)与外应力张量T成正比: D = dT 式中 d—压电常数矩阵。
当外力消失，电介质又恢复不带电原状;当外力变向，电荷极性随之而变。
这种现象称为正压电效应，或简称压电效应。
若对上述电介质施加电场作用时，同样会引起电介质内部正负电荷中心的相对位移而导致电介质产生变形，且其应变S与外电场强度E成正比: S=dE 式中 d——逆压电常数矩阵。
这种现象称为逆压电tt效应，或称电致伸缩。
6-2 压电材料的主要特性参数有哪些,试比较三类压电材料的应用特点。
答:主要特性:压电常数、弹性常数、介电常数、机电耦合系数、电阻、居里点。
压电单晶:时间稳定性好，居里点高，在高温、强辐射条件下，仍具有良好的压电性，且机械性能，如机电耦合系数、介电常数、频率常数等均保持不变。
此外，还在光电、微声和激光等器件方面都有重要应用。
不足之处是质地脆、抗机械和热冲击性差。
压电陶瓷:压电常数大，灵敏度高，制造工艺成熟，成形工艺性好，成本低廉，利于广泛应用，还具有热释电性。
新型压电材料:既具有压电特性又具有半导体特性。
因此既可用其压电性研制传感器，又可用其半导体特性制作电子器件;也可以两者合一，集元件与线路于一体，研制成新型集成压电传感器测试系统。
6-3 试述石英晶片切型()的含意。
yxlt，50:/45:6-4 为了提高压电式传感器的灵敏度，设计中常采用双晶片或多晶片组合，试说明其组合的方式和适用场合。
答:(1)并联:C′,2C，q′=2q,U′=U,因为输出电容大，输出电荷大，所以时间常数，适合于测量缓变信号，且以电荷作为输出的场合。
西北工大-传感器技术应用课后习题答案
项目2电阻式传感器原理与应用1.什么是应变效应？利用应变效应解释金属电阻应变片的工作原理。
答：应变效应是指金属丝的电阻值随着它所受的机械形变的大小而发生相应变化的现象。
现有如图2.1.1所示的一根金属电阻丝，其电阻值设为R，电阻率为ρ，截面积为S，长度为l则电阻值的表达式为R＝ρlS当电阻丝受到拉力作用时将沿轴线伸长，伸长量设为△l，横截面积相应减小△S，电阻率的变化设为△ρ，则电阻的相对变化量为∆R R＝∆ρρ+∆ll−∆SS2. 金属电阻应变片与半导体应变片的工作原理有何区别?各有何优缺点?答：金属电阻应变片性能稳定、精度较高，至今还在不断地改进和发展，并在一些高精度应变式传感器中得到了广泛的应用。
这类应变片的主要缺点是应变灵敏系数较小。
半导体应变片灵敏度高，其灵敏系数比金属电阻应变片约高50倍，但稳定性差，容易受到外界温度的干扰。
3.有一金属电阻应变片，其灵敏度K＝2.5，R＝120Ω，设工作时其应变为1200με，则△R是多少?若将此应变片与2V直流电源组成回路，试求无应变时和有应变时回路的电流。
解：∆R=RKε=120×2.5×1200×10−6=0.36Ω，无应变时：电流I=VR =2120=0.01667安培，有应变时：电流I=VR+∆R =2120+0.36=0.01661安培，4.应变片称重传感器，其弹性体为圆柱体．直径D＝100mm，材料弹性模量E＝205×109N／m2，用它称500kN的物体，若用电阻丝式应变片，应变片的灵敏系数K＝2，R＝120Ω，问电阻变化多少?解：直径D＝100mm, 应变ε=FSE =500KNπ10042×10−6×205×109=22050π，∆R=RKε=120×2×22050π=0.0746Ω5.试述应变片温度误差的概念、产生原因和补偿办法。
答：)温度误差由于测量现场环境温度改变而给测量带来的附加误差，称为应变片的温度误差。
