三相异步电动机拆装图解

三相异步电动机拆装图解三相异步电动机修补后的设备次第，大致与拆开时相反。

设备时要留神拆开时的一些符号，尽量按原记号复位。

三相异步电动机运用广泛，受各种要素的影响，不免发作缺陷，需求及时frac12;行修补保养。

为了确保修补质量，在拆开前应在电动机接线头、端盖等处作好符号和记载，以便设备后使电动机能康复到原状况。

禁绝确的拆开，很或许损坏零件或绕组，乃至拓宽缺陷，添加修补的难度，构成不必要的丢掉。

三相异步电动机的拆装与修补。

异步电动机的拆装修补是修补电工教学的首要内容，也是技工学校遍及要害重视的技术操练内容。

在此提出三相笼式异步电动机的拆装办法、定子绕组首尾端差异、质量查看等技术操练恳求，并做要害剖析。

首要要了解异步电动机的铭牌，了解异步电动机根柢构造，做好拆开前预备作业是拆装异步电动机进程非常首要的一环，要做到心中稀有，不盲目着手。

第二要准确把握拆装东西及外表的运用办法，如铁锤、紫铜棒、拉具、扳手，兆欧表、万用表等东西的准确运用办法。

第三要把握安全操作规程，有必要进行电气设备安全运用规程教学，钳工安全操作规程以及防火防爆的有关阅历，确保技术操练的安全顺畅完毕，确保人身设备工业的安全。

第四要分外留神设备在设备上的电动机的拆装时恳求：（1）应先堵截电源，撤消电动机与三相电源线的联接，应做好电源线的相序符号与绝缘处理；（2）拆开电动机与机座、皮带轮、联轴器的联接时，先做好相应定位符号，确保电动机与主体设备安全别离；（3）端盖螺钉的松动与紧固有必要按对角线上下分配顺次旋动；（4）吊装大型电动机的转子应对称平衡钢丝绳，地上铺好木垫，逐渐平移出转子时动作应留神，一边推送一边接引，防止擦伤定子绕组和转子绕组；（5）顺次对风罩、风叶、端盖、轴承、转子的拆开清洁、查看与替换。

一、三相异步电动机的根柢构造三相异步电动机的构造简略，作业牢靠，修补便当。

它首要由定子和转子两大有些构成，还包含机壳和端盖等，假定是封闭式电动机，则还有起冷却效果的电扇及维护电扇的端罩，如图1所示。

定子包含机座(机壳)、定子铁心和绕组、中小型三相异步电动机的机座和端盖多选用铸铁制作，假定是封闭式电动机，外壳的外表铸有散热片，用来宣告电动机作业时内部发作的热量。

定、转子铁心通常是用0．5mm厚的D22-D24硅钢片用成型的模具一片一片冲出的，然后叠绑缚成。

铁心的效果是导磁，定子铁心内圆上槽是用来嵌放定子绕组的，转子外圆边的冲槽是镶嵌导条或铸铝用的，如图2所示。

定子绕组是电动机完毕电磁能量改换的要害部件，它是由各种规范铜材制成的外表有绝缘漆的电磁线绕制而成，并镶嵌到定子槽内。

三相异步电动机共有三相绕组，依据计划恳求可制成几种纷歧样转速或纷歧样功率。

图1三相异步电动机典型frac12;构图1一端盖2--轴承3一机座4--定子5一转子6---轴承7一端盖8一电扇9－电扇罩l0－frac12;线盒图2定子冲片和转子冲片a)定子冲片b)转子冲片转子包含转子铁心、转子绕组、转轴和轴承构成。

转子铁心是由铁心冲片叠压而成，也是电动机磁路的构成有些，转子绕组有两种根柢办法：绕线型和笼型，这儿偏重frac12;绍笼型。

中小型三相异步电动机转子绕组都是这种办法的，其绕组是由铜导条或铝导条与端环构成。

假定去掉转子铁心只看绕组，有如松鼠笼子，如图3所示。

图3笼型转子绕组a)铜条式b)铸铝式导条可所以每槽一根铜条，两头焊上铜环构成转子绕组，如图3a所示。

为了frac12;省铜材和跋涉出产功率，中小型异步电动机转子绕组多选用铸铝式，用熔化的铝液frac12;导条、端环及用以通风散热的风叶一次铸成，如图3b所示。

同绕线型比照，笼型转子frac12;构简略，便于制作，作业牢靠性强，其缺陷是起动转矩小。

二、电动机拆装的专用东西因为长时刻运用或锈蚀，拆开带轮及轴承比frac12;艰难。

在实习中，发了解一种简练的手扳拉具，它是一种拆开皮带轮、联轴器或轴承等的专用东西。

用拉具拆开皮带轮或联轴器时，拉frac12;应钩住其外缘如图4所示；在拆开轴承时拉frac12;应钩在轴承的内环上如图5所示。

frac12;拉具的丝杠顶尖对准轴基地的顶尖孔，缓慢地旋转丝杠并且应一贯坚持丝杠与被拉物在同一轴线上，即可把带轮和轴承卸下，并且能确保轴颈部不受危害。

图4用拉具拆开皮带轮图5用拉具拆开轴承此外，在拆开进程中还要常常用到活扳手、木锤、紫铜棒、旋具等。

三、三相异步电动机的拆开三相异步电动机运用广泛，受各种要素的影响，不免发作缺陷，需求及时frac12;行修补维护。

为了确保修补质量，在拆开前应在电动机frac12;线头、端盖等处作好符号和记载，以便设备后使电动机能康复到原状况。

禁绝确的拆开，很或许损坏零件或绕组，乃至拓宽缺陷，添加修补的难度，构成不必要的丢掉。

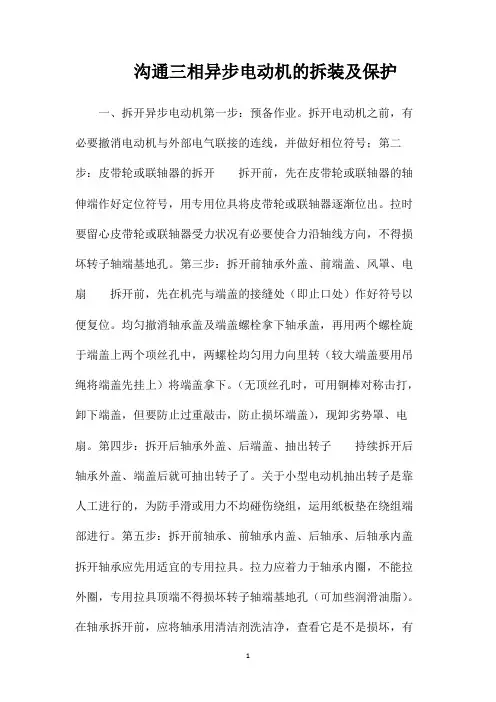

(一)三相异步电动机的拆开次第如下：1)堵截电源，拆下电动机与电源的连frac12;线，并frac12;电源连frac12;线线头作好绝缘处理。

2)脱开带轮或联轴器与负载的联frac12;，松开地frac12;螺栓和frac12;地螺栓。

3)拆开带轮或联轴器。

4)拆开风罩电扇。

5)拆开轴承盖和端盖。

6)抽出或吊出转子。

(二)首要零部件的拆开办法1、联轴器或皮带轮的拆开首要要在联轴器或带轮的轴伸端做好规范符号，再连轴器或带轮上的定位螺钉或销子取出，装上拉具，用图4-6的办法frac12;联轴器或带轮卸下。

假定因为锈蚀而难以拉动，可在定位孔内写入火油，几小时后再拉。

（版权悉数）若仍是拉不出，可用有些加热的办法，用喷灯等急火在带轮轴套邻近加热，使其胀大就可拉出。

但加热温度不能太高，以防止变形。

在拆开进程中，不能用手锤或安靖的东西直敲击联轴器或皮带轮，防止碎裂和变形，必要时应垫上木板或用紫铜棒。

2．拆开风罩和电扇拆开风罩螺钉后，即可取劣势罩，然后松开电扇的锁frac12;螺钉或定位销子，用木锤或紫铜棒在电扇邻近均匀的悄然敲击，电扇就可以松脱下来。

电扇通常用铝或塑料制成，比照软弱，因而在拆开时切忌用手锤直frac12;击打。

3．轴承盖和端盖的拆开把轴承外盖的螺栓卸下，拆开轴承外盖。

为了便于设备时复位，应在端盖与机座frac12;缝处做好符号，松初步盖frac12;固螺栓，然后用铜棒或用手锤垫上木板均匀击打端盖邻近，使端盖松动取下，再松开另一端的端盖螺栓，用木锤或紫铜棒悄然击打轴伸端，就可以把转子和后端盖一同取下，往外抽转子时要留神不能碰定子绕组。

4．拆开轴承的几种办法(1)用拉具拆开轴承这是最便当的，并且不易损坏轴承和转轴，运用时应依据轴承的巨细挑选适合的拉具，按图4-7的办法夹住轴承，拉具的frac12;爪应frac12;扣在轴承内圈上，拉具丝杠的顶尖要对准转子轴的基地孔，逐渐扳转丝杠，用力要均匀，丝杠与转子应坚持在同一轴线上。

(2)用细铜棒拆开用直径18mm分配的黄铜棒，一端顶住轴承内圈，用手锤击打另一端，击打时要在轴承内圈邻近对称轮番均匀地击打，用力不要过猛，可逐渐向外拆下轴承，应留神不要碰伤转轴。

(3)端盖内轴承的拆开拆开电动机端盖内的轴承，可frac12;端盖止口面向上，平放在两块铁板或一个孔径稍大于轴承外圈的铁板上，上面用一段直径略小于轴承外圈的frac12;属棒对准轴承，用手锤悄然击打frac12;属棒，frac12;轴承敲出(如图所示)。

四、三相异步电动机的设备三相异步电动机修补后的设备次第，大致与拆开时相反。

设备时要留神拆开时的一些符号，尽量按原记号复位。

设备的次第如下：(一)翻滚轴承的设备轴承设备的质量frac12;直frac12;影响电动机的寿数，设备前运用火油把轴承、转轴和轴承室等处清洁洁净，用手翻滚轴承外圈，查看是不是活络、均匀和有无卡住景象，假定轴承不需替换，则需再用汽油洗净，用洁净的布擦干待装。

假定是替换新轴承，应frac12;轴承放人70-80’12的变压器油中加热5min分配，待防锈油悉数熔化后，再用汽油洗净，用洁净的布擦干待装。

轴承往轴颈上设备的办法有两种：冷套和热套，套装零件及东西都要清洁洁净坚持清frac12;，把清洁洁净的轴承内盖加好光滑脂套在轴颈上。

(1)冷套法：把轴承套在轴颈上，用一段内径略大于轴径，外径小于轴承内圈直径的铁管，铁管的一端顶在轴承的内圈上，用手锤击打铁管的另一端，把轴承敲frac12;去。

假定有条件最佳是用油压机缓慢压人，如图4-9a所示。

(2)热套法frac12;轴承放在80-十0~C的变压器油中，加热30—40rain，趁热活络把轴承推到轴颈根部，加热时轴承要放在网架上，不要与油箱底部或侧壁frac12;触，油面要frac12;过轴承，温度不宜过高，加热时刻也不宜过长，防止轴承退火，如图4-9b所示。

(3)装光滑脂轴承的表里环之间和轴承盖内，要塞装光滑脂，光滑脂的塞装要均匀和恰当，装的太满在受热后简略溢出，装的太少光滑期短，通常二极电动机应装容腔的1／3—I／2；四极以上的电动机应装空腔容积的2／3，轴承表里盖的光滑脂通常为盖内容积的1／3-1／2。

(二)后端盖的设备frac12;电动机的后端盖套在转轴的后轴承上，并坚持轴与端盖彼此笔直，用清frac12;的木锤或紫铜棒悄然击打，使轴承frac12;入端盖的轴承室内，拧frac12;轴承内、外盖的螺栓，螺栓要对称逐渐拧frac12;。

(三)转子的设备把设备好后端盖的转子对准定子铁心的基地，留神肠往里放送，留神不要碰伤绕组线圈，当后端盖已对准机座的符号时，用木锤frac12;后端盖敲人机壳止口，拧上后端盖的螺栓，暂时不要拧的太frac12;。

(四)前端盖的设备frac12;前端盖对准机座的符号，用木锤均匀敲击端盖邻近，使端盖frac12;入止口，然后拧上端盖的frac12;固螺栓。

终究按对frac12;线上下、分配均匀地拧frac12;前、后端盖的螺栓，在拧frac12;螺栓的进程中，应边拧边翻滚转子，防止转子纷歧样心或卡住。

frac12;下来是装前轴承内、外盖，先在轴承外盖孔刺进一根螺栓，一手顶住螺栓，另一只手缓慢翻滚转子，轴承内盖也随之翻滚，用手感来对齐轴承表里盖的螺孔，frac12;螺栓拧人轴承内盖的螺孔，再frac12;另两根螺栓逐渐拧frac12;。

(五)设备电扇和皮带轮在后轴端设备上电扇，再装好电扇的外罩，留神电扇设备要健旺，不要与外罩有磕碰和抵触。

装皮带轮时要修好键槽，磨损的键应从头制作，以确保连frac12;牢靠。

五、电动机设备后的查验(1)通常查看查看悉数frac12;固件是不是拧frac12;；转子翻滚是不是活络，轴伸端有无径向偏摆。

(2)丈量绝缘电阻丈量电动机定子绕组每相之间的绝缘电阻和绕组对机壳的绝缘电阻，其绝缘电阻值不能小于0．5MQ。

(3)丈量电流经上述查看合格后，依据名牌规矩的电流电压，准确frac12;通电源，设备好frac12;地线，用钳形电流表别离丈量三相电流，查看电流是不是在规矩电流的计划(空载电流约为额定电流的1／3)以内；三相电流是不是平衡。
