CAD布局使用图文教程
1CAD布局使用图文教程 图纸空间可以理解为覆盖在模型空间上的一层不透明的纸，需要从图纸空间看模型空间的内容，必须进行开“视口”操作，也就是“开窗”。 图纸空间是一个二维空间，也就是在图纸空间绘制的对象虽然也有Z坐标，但是三维操作的一些相关命令在图纸空间不能使用，导致他所显示的特性跟二维空间相似。图纸空间主要的作用是用来出图的，就是把我们在模型空间绘制的图，在图纸空间进行调整、排版，这个过程称为“布局”是非常恰当的。 “视口”则是在图纸空间这张“纸”上开的一个口子，这个口子的大小、形状可以随意使用（详见视图菜单下的视口项）。在视口里面对模型空间的图形进行缩放（ZOOM）、平移（PAN）、改变坐标系（UCS）等的操作，可以理解为拿着这张开有窗口的“纸”放在眼前，然后离模型空间的对象远或者近（等效ZOOM）、左右移动（等效PAN）、旋转（等效UCS）等操作，更形象的说，就是这些操作是针对图纸空间这张“纸”的，这就可以理解为什么在图纸空间进行若干操作，但是对模型空间没有影响的原因。如果不再希望改变布局，就需要“锁定视口”。 注意使用诸如STRETCH、TRIM、MOVE、COPY等编辑命令对对象所作的修改，等效于直接在模型空间修改对象，有时为了使单张图纸的布局更加紧凑、美观就需要从图纸空间进入模型空间，进行适当的编辑操作。 熟练的使用图纸空间，需要配合几个方面的设置，也可能要改变自己以前绘图以及出图的习惯，不过我认为用这些去换来轻松的操作，是完全值得的。首先对在模型空间绘图有以下几个说明或者要求，如果做不到这几条，图纸空间对你来说依然是混乱的。 1、最好严格按照1：1的方式绘图，这样不仅作图时方便，以后修改也方便，重要的是在使用图纸空间出图时更加灵活方便。 2、明确自己在模型空间绘图所使用的单位，比如用毫米为单位，那么1米就要用1000个CAD单位，用厘米为单位，那么1米就要用100个CAD单位，需要说明的是，在CAD中设定的所谓的“绘图单位”是没有意义的，绘图的单位应该是在使用者心中，这也是CAD灵活的一个方面，因为这样在CAD中绘制一条长度为1的线段，可以代表任何一个单位长度。比如右图设置的“毫米”我们大可不必理会。 2 3、标准图框，每个工程在进行之前，就应该作一个标准图框供参与该项目的所有人员使用，以作到出图风格的一致。如右图的A3图框，在模型空间做好，并以毫米为单位。左下角的坐标为（0，0）为便于使用者插入图框，应单独存为一个DWG文件。 4、打印比例，打印时其他的设置基本适合各自的习惯即可，现在唯一要求不同的是要求按1：1打印或者1：1.02（就是缩小至98％）打印，这样的好处很明显，我们不需要进行繁琐的比例换算工作，所有的比例问题在图纸空间和标注样式里面设置。最终同一个工作组的绘图风格基本一致。如下图所示： 3 5、标注样式的设置 打开“标注样式管理器”，在“样式”列表中列出当前文档中已经存在的标注样式，一般在作图中可能会用到1～2种样式，最好把名称改为自己常用的，比如“GZ40QH_120”表示国主40项目桥涵组比例尺为1：120。最好是在设置完一个标注样式以后再以此样式为基础样式新建其他的样式，按照这种方法，“GZ40QH_120”与“GZ40QH_250”两种标注样式只有一个参数不同，就是“调整”标签下的“使用全局比例”分别为12和25（前提是模型空间绘图单位为“cm”），设置非常简单。样式设置好了以后，还可以给你的同事共享，他们就不需要进行繁琐的设置工作了。 我们对“GZ40QH_120”进行修改，首先对诸如箭头大小、超出尺寸线长度、文字高度等进行设置，原则是最终要打印成什么样子就设置成什么样子，比如最终打印出来箭头大小为2.0mm，文字高为3.0mm，超出尺寸线1.5mm，那么在设置这些值时就设置成前面的数值，先不管它的放大系数。然后切换到“调整”标签，选择“标注特征比例”框架下的“使用全局比例”，在其后的文本框内输入后面计算得到的全局比例（比如12或25）。这样设置完以后，确定回到标注样式管理器，将需要用的标注样式置为当前，这样在模型空间进行标注时，其大小就比较合适，在出图时也不会出现混乱的图幅了。这样设置一个明显的优点是在调整标注样式时，我们基本上可以不管出图比例是多少，直接将各项设置成最终出图的效果，需要针对不同出图比例调整的唯一 一个参数就是全局比例。 4 6、在做完一副图的大致轮廓，也就是在没有进行大量的文字及尺寸标注之前就要按以下方 5法确定最终的出图比例，也就是需要确定全局比例、自定义比例系数、模型空间文字大小（同时可以确定多义线的宽度）。我编制了一个小程序用来计算这几个值，非常方便，后面详细介绍。 （1）图的大致轮廓绘制好了以后，切换到图纸空间（布局），如下图。 一般切换以后就会提示布局设置，每次都提示比较烦，所以请按下图所示进行设置。 2）插入标准图框，使用MV（MVIEW）命令沿内边框开视口，如下图紫色框为正在创建的视口。
6 双击视口范围以内或用MS命令从图纸空间 进入 模型空间（请注意操作方法），使用缩放 7平移等手段使你需要打印的那部分显示在图框范围内（当然我使用的是已经做好的图，一般是图的大致轮廓，如果知道最终的出图比例当然可以最后再做，但是新建的图一般都不知道）。 下面这张图为切换到模型空间，光标只在视口以内的范围内显示。 双击视口范围以外或用PS命令从模型空间 退回 图纸空间（请注意操作方法）。如果不知道出图比例，就需要试算一下，这个过程很简单，先选择视口，如果直接选不中的话，如下图所示使用框选（从左往右框）。 然后点击特性窗左上角，选中“视口（1）”，表示选中的对象中只有一个视口。
8 这时我们可以查看并修改视口的特性了，那么主要就是用来设定出图的比例了，如图。 在视口的属性中我们需要关心的是两个地方，一个使“显示锁定”，一个是“自定义比例”。 “显示锁定”用来将最终设置好比例的视口锁定，就不会因误操作导致重复调整视口了。 如何知道自定义比例呢，它就是我说的比例系数。图中显示的是0.015，我在模型空间的绘图单位是厘米，图框为A3（420*297）没有进行比例缩放操作，就是说我出图是以毫米为单位的。 用“AutoCAD绘图用系数”工具计算，在“比例系数”后输入0.015回车后如下图显示，得到比例尺1：666.66667，这显然不是我们想要的，这时对得到的比例取整取1：600，输入到“比例尺”内，程序适时算出“比例系数”为0.0166666，将这个数输入到CAD特性窗中的“自定义比例”回车确认以后，出图的比例就设定为1：600了，同时程序告诉你，全局比例为60， 9将这个数输入到“标注样式”中“调整”标签下“使用全局比例”中即可完成对标注样式的设定，如果最终出图文字高度为3毫米，“Mode字高”告诉你在模型空间写的单行或多行文字高度应该为180，出图字高为4毫米，则模型空间高度应该为4*60＝240毫米。如果某条多义线出图宽度想设定为0.8毫米，则模型空间应该设定这条多义线的宽度为0.8*60＝48毫米。 如果你知道出图比例为1：80，模型空间绘图单位为 毫米，出图也为毫米，则计算出比例系数0.0125，全局比例为80，依照上面介绍的就可以搞定一切了。 双击视口范围 以内 或用MS命令从 图纸空间 进入 模型空间 ，然后按下图在命令行输入Z回车再输入0.017XP更方便，关键字“XP”不能省。 至此，布局的基本操作已经完成，再介绍一些实用的技巧。 如果在模型空间的图是倾斜的，可是我们却要把它出成平放的，如下图，又该怎么做呢。 第一步，从图纸空间 进入 模型空间，输入UCS名利回车，输入参数3（就是3点坐标系的意思），提示选择坐标原点，如图点取，再点取一点与原点之间的连线组成X轴方向 10 在新的X轴逆时针小于等于90度方向点取一个点，或者干脆直接回车，确定Y轴 坐标系变成下图所示 11 此时输入PLAN命令连续回车确认，将新坐标系“摆平”，这时视口又把模型空间所有的东西显示出来了，就得按照上面的方法再调整了，熟练就会很快的。话又说回来，这种办法只需调整一次，以后你再对这张图反复修改、调整均不会引起出图多大的变化了，熟练使用效率是非常高的。调整好以后最好“锁定视口”。 12 这个问题其实就是需要用到两套标注样式和两个视口，对应图形部分的文字高度需要分别设置，用于1：600的图形部分字高为180，标注样式用GZ40QH-600，用于1：120的图形部分字高为36，标注样式用GZ40QH-120。 如果一张图中有多个视口，打印时视口线也会打印出来，解决的办法是把这部分视口放置在“DefPoints”图层中，有的汉化版在图层管理器中显示为“定义点”图层，放置在这个图层中的对象是不会被打印出来的，看下图，如果某个图层中的东西也不想打印出来，可以在图层管理器中点击对应图层后面的那个打印机，让他出现红“×”。 13 再有，有时在模型空间设置的线型为虚线，在图纸空间显示的却为实线，这是线形比例问题， 14 首先你要从图纸空间 进入 模型空间，试试用“RE”命令刷新一下，如果还没有正常，就选择那条虚线（当然也可以是点画线），调整它的“线型比例”，有时一次调整不好，就需要多调整几次，达到要求为止。 调整“线型比例”时，因为使用不同的线性所以会导致比例值差异很大，所以我虚线只用“HIDDEN”，点画线只用“CENTER”，这两种的“线型比例”可以跟全局比例联系起来，具体关系我就不多说了，自己琢磨吧。 最后，在对页面设置完成以后还要进行最后一项工作，就是“页面设置”不要以为这个工作无所谓，设置好以后你还可以使用CAD的辅助工具进行批量打印，不过这要求一个文件只有一个布局，一个布局里面只有一张图，并且这张图的打印设置已经设置完成。鼠标右单击“布局1”在快捷菜单中选择“页面设置”。 15 设置界面跟打印设置几乎一样，如果这次的打印需要与上次打印设置基本一样，直接选<上一次打印>即可完成大部分设置工作，你唯一要做的就是点击“窗口”选择打印范围，然后确定，最后预览一下，可以到所有工作完成以后，统一一次打印出你的成果。

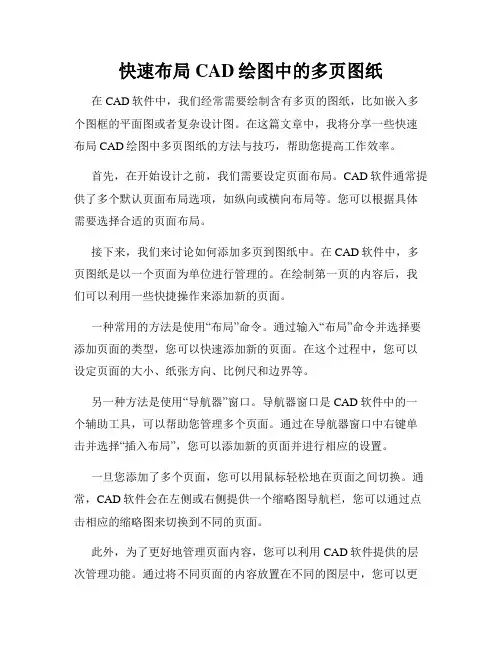

快速布局CAD绘图中的多页图纸
快速布局CAD绘图中的多页图纸
在CAD软件中，我们经常需要绘制含有多页的图纸，比如嵌入多个图框的平面图或者复杂设计图。在这篇文章中，我将分享一些快速布局CAD绘图中多页图纸的方法与技巧，帮助您提高工作效率。
首先，在开始设计之前，我们需要设定页面布局。CAD软件通常提供了多个默认页面布局选项，如纵向或横向布局等。您可以根据具体需要选择合适的页面布局。
接下来，我们来讨论如何添加多页到图纸中。在CAD软件中，多页图纸是以一个页面为单位进行管理的。在绘制第一页的内容后，我们可以利用一些快捷操作来添加新的页面。
一种常用的方法是使用“布局”命令。通过输入“布局”命令并选择要添加页面的类型，您可以快速添加新的页面。在这个过程中，您可以设定页面的大小、纸张方向、比例尺和边界等。
另一种方法是使用“导航器”窗口。导航器窗口是CAD软件中的一个辅助工具，可以帮助您管理多个页面。通过在导航器窗口中右键单击并选择“插入布局”，您可以添加新的页面并进行相应的设置。
一旦您添加了多个页面，您可以用鼠标轻松地在页面之间切换。通常，CAD软件会在左侧或右侧提供一个缩略图导航栏，您可以通过点击相应的缩略图来切换到不同的页面。
此外，为了更好地管理页面内容，您可以利用CAD软件提供的层次管理功能。通过将不同页面的内容放置在不同的图层中，您可以更轻松地控制和编辑各个页面的元素。这样，即使在多页图纸中，您也能够清晰地分离不同的图层。
当然，在设计过程中，您可能还需要增加一些注释或者图例到每个页面中。CAD软件通常提供了一些文本编辑工具，您可以利用这些工具在图纸上添加文本。通过在各个页面中添加文本框，您可以轻松地编辑和更新注释和图例内容。
最后，当您完成整个图纸设计后，可以按照需要将多页图纸输出为PDF或者打印出来。CAD软件通常提供了一些输出选项，您可以根据实际需求选择输出格式和参数。
在这篇文章中，我简要介绍了如何快速布局CAD绘图中的多页图纸。通过使用适当的页面布局选项，并充分利用CAD软件提供的多页管理功能和文本编辑工具，您可以更高效地完成设计工作。希望这些技巧能对您有所帮助，提高您在CAD软件中的工作效率。
CAD图纸比例和布局的调整教程
CAD图纸比例和布局的调整教程
CAD是一款强大的设计软件，广泛应用于建筑、机械、电子等领域。在使用CAD软件进行设计时，调整图纸比例和布局是非常重要的一步。本文将介绍CAD图纸比例和布局的调整教程，帮助您更好地进行CAD设计。
首先，我们来看一下如何调整CAD图纸的比例。在CAD软件中，比例常用的有1:1、1:50、1:100等。调整比例的方法有两种，一种是通过绝对比例进行调整，另一种是通过相对比例进行调整。
对于绝对比例的调整，首先打开CAD软件并创建一个新的图纸。然后在左上角的工具栏中找到“比例”选项。点击该选项，在弹出的对话框中，选择您想要设置的比例。例如，如果您想要将图纸比例设置为1:50，可以在比例选项中输入“1:50”，然后点击“确定”。CAD软件将自动将图纸比例调整为您所选择的比例。
相对比例的调整则需要根据具体需求进行调整。在CAD软件中，可以通过缩放和移动操作来达到相对比例调整的目的。首先选择您想要调整比例的部分，然后点击屏幕上方的“移动”或“旋转”选项。通过拖动鼠标或输入数值，来调整所选部分的位置和大小。调整完成后，您就可以得到您想要的相对比例。
接下来，我们来讲解一下如何布局CAD图纸。一个好的布局可以使设计更加清晰和易于理解。在CAD软件中，可以通过创建图层、调整视图和添加文字等方式来进行布局。 首先，让我们来看一下图层的创建。在CAD软件中，可以通过点击左下角的图层按钮，打开图层管理器。在图层管理器中，可以创建、删除和编辑图层。创建一个新的图层后，可以选择对应的颜色和线型，然后将所需元素放置在对应的图层上。通过使用图层功能，可以将不同类型的元素分开管理，使布局更加清晰有序。
其次，调整视图也是布局中的关键步骤。在CAD软件中，可以通过缩放、旋转和平移等操作，调整图纸的视图。可以使用鼠标滚轮缩放，或者在工具栏中使用缩放选项来调整图纸的大小。可以使用旋转选项来旋转图纸，使其更适合显示。还可以使用平移选项来移动整个图纸，调整位置。

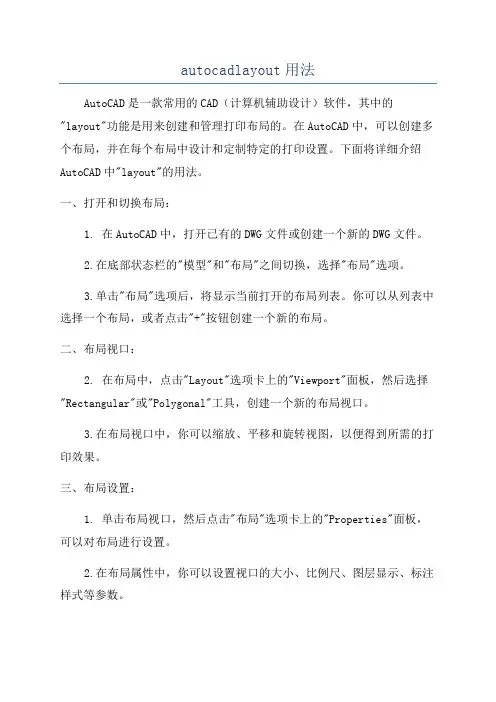

autocadlayout用法
autocadlayout用法
AutoCAD是一款常用的CAD（计算机辅助设计）软件，其中的"layout"功能是用来创建和管理打印布局的。在AutoCAD中，可以创建多个布局，并在每个布局中设计和定制特定的打印设置。下面将详细介绍AutoCAD中"layout"的用法。
一、打开和切换布局：
1. 在AutoCAD中，打开已有的DWG文件或创建一个新的DWG文件。
2.在底部状态栏的"模型"和"布局"之间切换，选择"布局"选项。
3.单击"布局"选项后，将显示当前打开的布局列表。你可以从列表中选择一个布局，或者点击"+"按钮创建一个新的布局。
二、布局视口：
2. 在布局中，点击"Layout"选项卡上的"Viewport"面板，然后选择"Rectangular"或"Polygonal"工具，创建一个新的布局视口。
3.在布局视口中，你可以缩放、平移和旋转视图，以便得到所需的打印效果。
三、布局设置：
1. 单击布局视口，然后点击"布局"选项卡上的"Properties"面板，可以对布局进行设置。
2.在布局属性中，你可以设置视口的大小、比例尺、图层显示、标注样式等参数。 3.你还可以为视口选择特定的打印样式和打印区域，以及设置页面设置和打印机属性。
四、图纸和注释：
2.你可以移动、缩放、复制和删除图纸和注释，以便更好地展示模型和设计。
3.可以使用文字工具添加文字标注，使用线段、多段线和曲线工具绘制注释线，以加强图纸的说明和表达能力。
五、布局导出和打印：
1.打开布局后，你可以导出布局为不同的文件格式，如PDF、DWF等。点击"输出"选项卡上的"输出"面板，选择所需的输出格式，然后设置输出的文件名和路径。
2.若要打印布局，点击"输出"选项卡上的"打印"面板，选择所需的打印设备和设置，然后点击"打印"按钮。
3.发布布局是指将多个布局一次性导出或打印为多个文件或一份合并的文件。点击"输出"选项卡上的"多个布局"面板，然后选择所需的布局，设置输出的格式和文件名，最后点击"发布"按钮。
CAD实例教程 绘制一个流程图
CAD实例教程：绘制一个流程图
在工作和学习中，我们经常需要绘制流程图来展示某个过程的步骤和顺序。流程图是一种直观清晰的图形化工具，可以帮助我们更好地理解和组织信息。本教程将介绍使用CAD软件绘制一个简单的流程图的方法和技巧。
步骤1：创建新画布
首先，打开CAD软件并创建一个新的画布。选择适合你绘制流程图的尺寸，比如A4大小。
步骤2：绘制矩形
在画布上选择绘制矩形的工具。点击工具栏上的矩形按钮，并在画布上点击一次确定矩形的起点，然后拖动光标至矩形的终点，再次点击确定。这个矩形将成为你的第一个流程图框。
步骤3：添加文字
在矩形内部添加文字，描述该步骤的内容。选择绘制文字的工具，点击矩形内部的位置，并输入相应的文本。你可以选择合适的字体、字号和对齐方式。
步骤4：复制并连接矩形
现在，我们需要复制这个矩形，并与其他步骤进行连接。选择复制工具，并拖动已绘制的矩形，复制一个新的矩形。
步骤5：调整矩形位置 将复制的矩形放在下一个步骤的位置。你可以使用移动工具来移动矩形，确保与前一个矩形有一定的间距。
步骤6：连接矩形
使用直线工具连接两个矩形。选择直线工具，点击第一个矩形的一个边缘位置，然后点击第二个矩形的对应边缘位置。这样，你就创建了一个连接线。
步骤7：添加箭头
在连接线的末尾添加箭头，表示流程的方向。选择绘制箭头的工具，点击连接线的末尾，并绘制箭头。
步骤8：重复步骤4至7
重复步骤4至7，绘制出剩余的步骤和连接线。根据你的实际流程，添加相应的步骤、文字和连接线。
步骤9：调整整体布局
完成所有的步骤和连接线之后，你可以调整整体布局，使流程图更加美观。你可以调整矩形和文字的位置、大小和对齐方式，还可以调整连接线的位置和长度。
步骤10：保存和导出
当你完成流程图的绘制后，记得保存你的作品。选择文件菜单中的保存选项，并选择保存路径和文件名。 除了保存为CAD文件格式，你还可以选择导出为图片格式，比如JPEG或PNG。选择导出菜单中的图片选项，设置导出参数，然后点击导出按钮即可将流程图导出为图片文件。

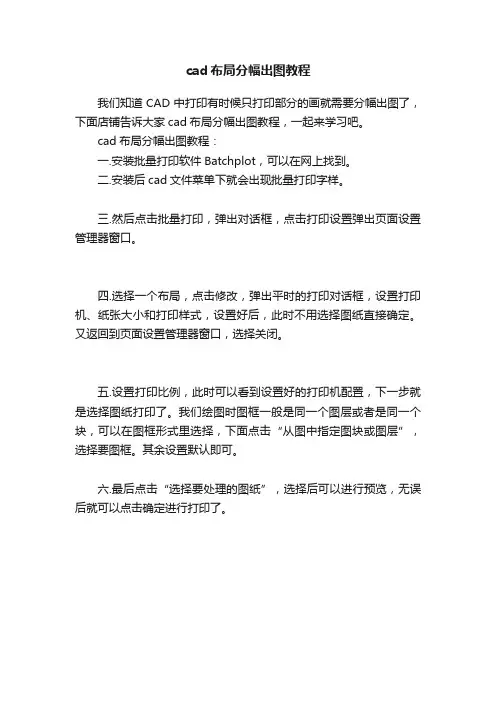

cad布局分幅出图教程
cad布局分幅出图教程
我们知道CAD中打印有时候只打印部分的画就需要分幅出图了，下面店铺告诉大家cad布局分幅出图教程，一起来学习吧。
cad布局分幅出图教程：
一.安装批量打印软件Batchplot，可以在网上找到。
二.安装后cad文件菜单下就会出现批量打印字样。
三.然后点击批量打印，弹出对话框，点击打印设置弹出页面设置管理器窗口。
四.选择一个布局，点击修改，弹出平时的打印对话框，设置打印机、纸张大小和打印样式，设置好后，此时不用选择图纸直接确定。又返回到页面设置管理器窗口，选择关闭。
五.设置打印比例，此时可以看到设置好的打印机配置，下一步就是选择图纸打印了。我们绘图时图框一般是同一个图层或者是同一个块，可以在图框形式里选择，下面点击“从图中指定图块或图层”，选择要图框。其余设置默认即可。
六.最后点击“选择要处理的图纸”，选择后可以进行预览，无误后就可以点击确定进行打印了。

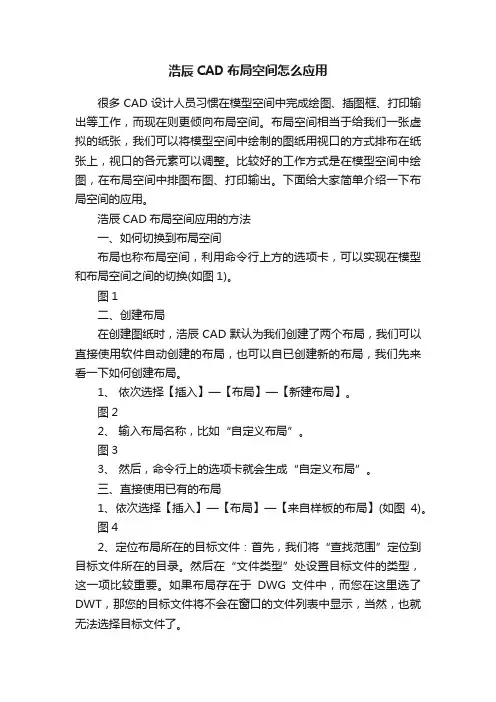

浩辰CAD布局空间怎么应用
浩辰CAD布局空间怎么应用
很多CAD设计人员习惯在模型空间中完成绘图、插图框、打印输出等工作，而现在则更倾向布局空间。布局空间相当于给我们一张虚拟的纸张，我们可以将模型空间中绘制的图纸用视口的方式排布在纸张上，视口的各元素可以调整。比较好的工作方式是在模型空间中绘图，在布局空间中排图布图、打印输出。下面给大家简单介绍一下布局空间的应用。
浩辰CAD布局空间应用的方法
一、如何切换到布局空间
布局也称布局空间，利用命令行上方的选项卡，可以实现在模型和布局空间之间的切换(如图1)。
图1
二、创建布局
在创建图纸时，浩辰CAD默认为我们创建了两个布局，我们可以直接使用软件自动创建的布局，也可以自已创建新的布局，我们先来看一下如何创建布局。
1、 依次选择【插入】—【布局】—【新建布局】。
图2
2、 输入布局名称，比如“自定义布局”。
图3
3、 然后，命令行上的选项卡就会生成“自定义布局”。
三、直接使用已有的布局
1、依次选择【插入】—【布局】—【来自样板的布局】(如图4)。
图4
2、定位布局所在的目标文件：首先，我们将“查找范围”定位到目标文件所在的目录。然后在“文件类型”处设置目标文件的类型，这一项比较重要。如果布局存在于DWG文件中，而您在这里选了DWT，那您的目标文件将不会在窗口的文件列表中显示，当然，也就无法选择目标文件了。 3、选中目标文件，单击【打开】(如图5)。
图5
4、浩辰CAD自动将选中图纸中的所有布局列出，此时，我们选择将要插入的布局，单击【确定】，完成布局插入。
Artios CAD中文教程Word版7
如何自行使用布局工具设计布局
255 如何自行使用布局工具设计布局
这一部分描述创建全新生产工具的步骤。一组生产工具包括可以添加切割嵌线的模具木块，借以推送废弃物的雌性脱模板和把废弃物推往雌性脱模板的雄性脱模板。
ArtiosCAD能够自动创建多样化的工具，但你也可以选择自行创建自己的工具。
你必需创建并存档设计以在生产工具里创建新布局。
概要: 如何自行设计布局
1. 开启需要使用在布局里的设计，把它们改换成布局形式。选择一个参数设定和机器。过后你还能如愿地添加更多设计。
2. 利用组合排列或复印功能把设计复制给各承印物使用。
3. 创建工具。
创建工具间和设定机器
制作新一组生产工具的第一步骤就是先创建储存工具的工具间并设定使用这些工具的机器。
要制作新生产工具，开启ArtiosCAD和按文件指令集里的新生产文件。工具间被创建后，你会被提示输入生产参数设
如何自行使用布局工具设计布局
256 在你按下确定后，一页空白的承印物会根据你输入的参数数值而被创建出来。,
定、模压机和印刷机。作出所有选择后，按确定。 在承印物里添加并重新排列设计
下一个是在布局里直接设计。按下添加设计按钮 。一个显现已选择设计图象的视窗会随着开启文件对话框出现。 如何自行使用布局工具设计布局
257
在想要的设计的名字上快速按两次，以把它添加进布局里。重复以上步骤以添加不同的设计。你不能够重复选择相同的设计。 如何自行使用布局工具设计布局
258 如果设计拥有印刷项目，按改变印刷项目工具选择有用的印刷项目。
使用组合排样工具重组设计
成功把设计放置在承印物后，接下来便是尽量在承印物里排列最多的复制品。这过程就是组合排样。提示: 每一页生产承印物里最多可以容纳300个设计。
设计间的隔条被自动设定为0。如果你希望经过组合排样的设计间有隔条，那你必需在使用这排样工具前更改数值。请翻至第 261 页阅读有关更改设计间的隔条详情。
CAD快速绘制舞台灯光布局图的方法指南
CAD快速绘制舞台灯光布局图的方法指南
CAD（计算机辅助设计）是一种广泛应用于工程设计和制图的软件工具。在舞台灯光设计中，CAD可以帮助设计师快速准确地绘制舞台灯光布局图。本文将介绍一些CAD软件中常用的方法和技巧，以指导你如何快速绘制舞台灯光布局图。
1. 准备工作：
在开始绘制舞台灯光布局图之前，确保已经安装了适当的CAD软件，并熟悉基本的操作方式。通常，常用的CAD软件有AutoCAD、SketchUp、Vectorworks等。
2. 导入舞台平面图：
首先，你需要导入舞台平面图作为底图。这可以是舞台的俯视图或侧视图，以及任何其他有关舞台结构的细节。导入底图可以帮助你更好地理解舞台的形状和尺寸，以便在灯光布局图中进行精确的定位。
3. 绘制舞台轮廓：
根据底图上提供的信息，使用CAD软件的绘图工具绘制舞台的轮廓。这一步可以通过绘制直线、曲线和多边形等基本图形来完成。考虑到舞台的形状和尺寸，确保绘制的轮廓与底图上的现实比例相符。
4. 布置舞台设备：
接下来，使用CAD软件的标记工具在舞台轮廓上指定灯光设备的位置。通常，舞台灯光设备包括洗墙灯、特技灯、成像灯和移动头灯等。根据实际需要，将这些设备放置在舞台轮廓的适当位置上。可以使用CAD软件的复制和粘贴功能来快速创建多个相同或相似的设备。
5. 进行线路连接：
在灯光布局图中，需要为每个灯光设备创建电气线路。使用CAD软件的线工具将电气线路连接到灯光设备上。确保电气线路的连接方式和路径与实际布线一致。对于较复杂的布局，可以使用CAD软件的分组功能将相关设备和线路分开，以便更好地组织和管理。
6. 添加光束和光效：
使用CAD软件的特效工具，将灯光设备发出的光束和光效添加到舞台布局图中。这些光束和光效可以用来展示灯光照射的范围和效果。根据需要进行调整和定位，以确保灯光效果符合设计要求。
7. 导出和打印：
完成舞台灯光布局图的绘制后，可以使用CAD软件的导出功能将其保存为适当的格式，如PDF或图像文件。也可以使用CAD软件的打印功能直接打印出来。在导出或打印之前，确保对图纸进行必要的检查和修正，以消除任何可能的错误或不准确性。
如何使用CAD的布局功能
如何使用CAD的布局功能
问题描述
SQ中的布局功能是做什么用的,相对于在模型里绘图有什么优势。
布局
CAD的布局功能可模拟图纸页面的显示，一个布局就如同一张可以使用各种比例显示一
个或多个模型视图的图纸。在布局空间操作时可以浏览模型空间中的图形，必须要通过
创建视口的方式。默认情况下，系统为一个图形提供两个布局，布局1和布局2。可
根据需要在图形中创建多个布局，每个布局都设置不同的打印设置和纸张大小。
模型空间一般用来设计图形，创建和编辑图形等大部分的工作。而打印的准备工作通常
是在布局中进行的。因为布局和准备图形打印的环境在视觉上接近于最终的打印结
果。
解决方法
下面用一个简单的示例表达布局的运用方法。
1、在模型空间里，按照1:1的比例绘制图形。
2、切换到［布局1］界面,在命令行输入［PAGESETUP］,然后回车，打开页面设置
对话框，点击【修改】按钮，将里面的打印机名称、纸张、比例、打印样式表、图形方
向等设置好，点击【确定】按钮完成设置。
3、布局中的白色纸张范围即为模拟最后打印的纸张效果，白纸边缘一圈虚线的内部的
图形才会被打印。
命令:
325,3007, 5.8406.0.0000 理用「©图回回园三遇凰V C5 > 4、插入需要的图框。可以将事先准备好的图框复制到这里，或者在这里手动绘制也可
以，注意图框的大小要和前面页面设置的纸张大小相匹配，图框需要打印的部分注意挪
动到虚线内。 HI 中型CAD 2017 专也版-[Drawingl.dv/g]
E 频(1)视图M 括人① 格式9)工具① 抡图⑼ 标注⑻ 修改(M)
S3日 ❷发F昊必略・□ □ 扩展工具凶 £3(W)帮助(H)
J Standard
\
、
c..
O
<—可打印范围
Ml < 邈初51布髅 L ▼邑昆 口随层
,,叵 DrawingLdwg X 随层
5、在命令行输入【VPORTS】，然后【回车】，弹出视口对话框，选择单个视口建立,
利用CAD布局功能实现图件分幅
利用CAD布局功能实现图件分幅操作
在我们平时制图、出图的过程中，经常会遇到由于图件
超出标准图幅需进行分幅操作的问题，通过CAD的“布局”功能可轻松实现，下面就以下三个小问题做个简单的
操作讲解，以供各位参考：
一、如何使用布局功能进行分幅操作？ 二、带状图如何进行旋转分幅？
三、布局出版的图件如何输出成模型？
要实现以上操作，我们需要先熟悉几个快捷键，“mv
（mview）、z（zoom）、*xp、UCS（User Coordinate System）、plan”。
mv：视口范围； z：视口缩放；
*xp：与“z”共同使用，*表示视口缩放的倍数；
UCS：用户坐标系统； plan：先自定义UCS，通过plan命令，将定义的UCS坐标
调整为水平状态的坐标体系。
熟悉了以上命令之后，下面通过实例来进行演示。
一、如何使用布局功能进行分幅操作？
1、我们打开一张CAD图件，首先估算欲划分的标准图
幅，在模型空间里画好接图线（下面这张图长1020mm，宽200mm。可以用4张A3的图框对其进行分幅出图）。
2、在左下方布局选项卡中右键单击“布局一”，选择“页面设置管理器”，弹出的对话框为常见的打印设置，设置好
打印比例和其他选项，点击“确定”，退出。
3、左键单击“布局一”，出现以下画面：
4、删除默认的视口，然后将标准图框粘贴进来；输入
“mv”，建立视口（图件显示范围）。
5、选择视口范围（图件显示范围），新建“布局范围”图
层，将视口边框移至该图层。
6、将右下角的“图纸或模型空间”点击切换为“模型”
（左键双击视口内范围亦可）；这时视口的边框变粗，呈可操作状态，输入“z”，“*xp”（按1:1显示则输入“1xp”）。
这时，图件显示为原模型图件比例。
