高速卫星遥测数据处理系统的设计方案
２０１２年１月 第３３卷第１期 计算机工程与设计
ＣＯＭＰＵＴＥＲ ＥＮＧＩＮＥＥＲＩＮＧ ＡＮＤ ＤＥＳＩＧＮ Ｊａｎ．２０１２ ＶｏＩ．３３ Ｎｏ．１
高速卫星遥测数据处理系统的设计方案
李犟 ，李绪志
（１．中国科学院光电研究院，北京１０００９４；２．中国科学院研究生院，北京１０００４９）
摘要：为了解决高速下行的卫星遥测数据的接收和处理问题，对地面卫星遥测数据处理系统进行了研究。针对集中式卫
星遥测数据处理系统无法正常接收和解析下行速率较高的遥测数据的缺点，提出了一种基于分布式处理的遥测数据处理系
统的设计方案。该方案将分布式系统构架和并行计算技术相结合，把原始的单机处理过程分散到多台计算机上，同时利用 多台计算机的计算能力对数据进行处理。仿真测试结果表明，该方案有效地解决了集中式数据处理系统接收高速遥测数据
丢包的问题，同时也具有较高的可重用性和扩展性。
关键词：遥测数据；虚拟信道；数据分流；数据解析；工厂模式 中图法分类号：ＴＰ３１１ 文献标识号：Ａ 文章编号：１０００—７０２４（２０１２）０１—０１９８—０６
Ｄｅｓｉｇｎ ｏｆ ｈｉｇｈ—ｓｐｅｅｄ ｓａｔｅｌｌｉｔｅ ｔｅｌｅｍｅｔｒｙ ｄａｔａ ｐｒｏｃｅｓｓｉｎｇ ｓｙｓｔｅｍ
ＬＩ Ｊｉａｎｇ ．ＬＩ Ｘｕ－ｚｈｉ
（１．Ａｃａｄｅｍｙ ｏｆ Ｏｐｔｏ－Ｅｌｅｃｔｒｏｎｉｃｓ，Ｃｈｉｎｅｓｅ Ａｃａｄｅｍｙ ｏｆ Ｓｃｉｅｎｃｅｓ，Ｂｅｉｊｉｎｇ １０００９４，Ｃｈｉｎａ；
２．Ｇｒａｄｕａｔｅ Ｕｎｉｖｅｒｓｉｔｙ，Ｃｈｉｎｅｓｅ Ａｃａｄｅｍｙ ｏｆ Ｓｃｉｅｎｃｅｓ，Ｂｅｉｊｉｎｇ １０００４９，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｔｏ ｄｅａｌ、）ｌ，ｉｔｈ ｔｈｅ ｐｒｏｂｌｅｍ ｔｈａｔ ｈｉｇｈ－ｓｐｅｅｄ ｔｅｌｅｍｅｔｒｙ ｄａｔａ ｒｅｃｅｉｖｉｎｇ ａｎｄ ｐｒｏｃｅｓｓｉｎｇ，ｔｈｅ ｇｒｏｕｎｄ ｔｅｌｅｍｅｔｒｙ ｄａｔａ ｐｒｏｃｅｓｓｉｎｇ
ｓｙｓｔｅｍ ｉｓ ｒｅｓｅａｒｃｈｅｄ．Ａｉｍｅｄ ａｔ ｔｈｅ ｓｈｏｒｔｃｏｍｉｎｇ ｏｆ ｃｅｎｔｒａｌｉｚｅｄ ｄａｔａ ｐｒｏｃｅｓｓｉｎｇ ｓｙｓｔｅｍ ｒｅｃｅｉｖｉｎｇ ａｎｄ ｐｒｏｃｅｓｓｉｎｇ ｈｉｇｈ－ｓｐｅｅｄ ｔｅｌｅｍｅｔｒｙ ｄａｔａ ｉｎｃｏｒｒｅｃｔｌｙ，ａ ｄｅｓｉｇｎ ｏｆ ｔｅｌｅｍｅｔｒｙ ｄａｔａ ｐｒｏｃｅｓｓｉｎｇ ｓｙｓｔｅｍ ｂａｓｅｄ ｏｎ ｄｉｓｔｒｉｂｕｔｅｄ ｐｒｏｃｅｓｓｉｎｇ ｉｓ ｐｒｏｐｏｓｅｄ．Ｔｏ ｄｉｓ—
ｔｒｉｂｕｔｅ ｔｈｅ ｏｒｉｇｉｎａｌ ｄａｔａ ｐｒｏｃｅｓｓｉｎｇ ｐｒｏｃｅｓｓ ｏｎｔｏ ｍｕｌｔｉｐｌｅ ｃｏｍｐｕｔｅｒｓ ｔＯ ｕｔｉｌｉｚｅ ｔｈｅｉｒ ｃｏｍｂｉｎｅｄ ｃｏｍｐｕｔｉｎｇ ｐｏｗｅｒ，ｄｉｓｔｒｉｂｕｔｅｄ ｓｙｓ－
ｔｅｒｎ ｓｔｒｕｃｔｕｒｅ ｉｓ ｃｏｍｂｉｎｅｄ ｗｉｔｈ ｐａｒａｌｌｅｌ ｃｏｍｐｕｔｉｎｇ ｔｅｃｈｎｏｌｏｇｙ．Ｒｅｓｕｌｔｓ ｏｆ ｔｈｅ ｓｉｍｕｌａｔｉｏｎ ｉｎｄｉｃａｔｅ ｔｈａｔ ｔｈｅ ｄｅｓｉｇｎ ｃａｎ ｅｆｆｅｃｔｉｖｅｌｙ ｓｏｌｖｅ ｔｈｅ ｐｒｏｂｌｅｍ ｔｈａｔ ｃｅｎｔｒａｌｉｚｅｄ ｄａｔａ ｐｒｏｃｅｓｓｉｎｇ ｓｙｓｔｅｍ ｌｏｓｉｎｇ ｄａｔａ ｐａｃｋｅｔ ｗｈｅｎ ｉｔ ｉｓ ｒｅｃｅｉｖｉｎｇ ｈｉｇｈ－ｓｐｅｅｄ ｔｅｌｅｍｅｔｒｙ ｄａｔａ，ａｎｄ ｉｔ ａｌｓｏ ｈａｓ ｇｏｏｄ ｒｅｕｓａｂｉｌｉｔｙ ａｎｄ ｅｘｐａｎｄａｂｉｌｉｔｙ ａｔ ｔｈｅ ｓａｍｅ ｔｉｍｅ．
Ｋｅｙ ｗｏｒｄｓ：ｔｅｌｅｍｅｔｒｙ ｄａｔａ；ｖｉｒｔｕａｌ ｃｈａｎｎｅｌ；ｄａｔａ ｄｉｓｔｒｉｂｕｔｉｏｎ；ｄａｔａ ａｎａｌｙｓｉｓ；ｆａｃｔｏｒｙ ｐａｔｔｅｒｎ
０引 言
卫星遥测数据处理系统是航天器运控信息管理系统的 重要组成部分『１］，其主要功能是接收航天器下行的遥测数
据帧，并在系统内部解析处理这些数据帧，然后将处理结 果分发到运控信息管理系统的其它组成部件。作为遥测数
据解析的第一道程序，遥测数据处理系统有着十分重 要的作用。 遥测数据处理系统处理的下行数据主要是ＣＣＳＤＳ（空
间数据系统咨询委员会）标准格式的遥测数据帧【２］，这些 数据以数据流的形式发送给遥测数据处理软件，数据处理
软件接收到这些数据后进行解包处理，得到最终的遥测参
数数据。
实际的卫星通信系统，在数据发送端，卫星上不同的 信源产生的遥测数据经过编码后，分别以不同的服务形式
生成对应的虚拟信道帧，其中每个虚拟信道有一个唯一的 虚拟信道标识符（ＶｃＩＤ）。多路虚拟信道帧复用一个物理
信道完成数据的下行传输。对于工程遥测参数数据，由于 数据量较小，其下行速率相对较低；而空间科学实验数据， 如图像、视频等，由于数据量很大，航天器一次过境的可
视时间又很短，所以其下行数据的速率就会很高。因此对
于不同的遥测参数数据，其数据的下行速率也是不尽相同 的，带宽变化可以从几比特每秒至上百兆每秒或更高的
量级 。 。 原始的遥测数据处理系统［６］，采用集中式的数据处理
方式，它将数据的接收、处理和分发集中在同一个软件部
件当中，对遥测数据帧的接收以及解析都在同一个进程执 行，数据帧的处理过程中对不同虚拟信道的数据也不做区
收稿日期：２０１１一Ｏ１—２６；修订日期：２０１１—０３—２９ 作者简介：李犟（１９８５一），男，河北廊坊人，硕士研究生，研究方向为计算机应用技术；李绪志，男，黑龙江哈尔滨人，研究员，博士生 导师，研究方向为航天地面系统总体设计技术、综合信息系统技术等。Ｅ－ｍａｉｌ：ｌｉｊｉａｎｇｅｎｉｘ＠ｇｒｎａｉｌ．ｃ
ｏｍ 第３３卷第１期 李犟，李绪志：高速卫星遥测数据处理系统的设计方案 ．１９９．
分，统一由一个数据解析的线程处理，给ＣＰＵ造成的压力
很大，这种原始的数据处理系统，由于数据解析的过程比 较集中，对于下行速率较低的遥测数据帧，该处理系统的
数据接收速率和遥测数据的下行速率还可达到一致，如下 行速率在２０Ｍｂｐｓ时，该数据处理系统可以保证完整接收
所有的遥测数据帧，并且有较好的处理结果；但对于下行
速率很高的遥测数据帧，由于数据的下行速率和数据处理 系统的数据接收速率存在较大的差异，就会造成原始数据
帧的丢失，而原始数据在测控任务中是不允许丢失的，因 此，就需要有一种改进的数据处理系统来完成对具有高速
下行速率的遥测数据的接收与解析。
１ 系统的总体架构设计
本文中遥测数据处理系统采用分布式处理Ｅ 的设计思
想，将高速下行的遥测数据的接收过程和解析过程分解为
两个独立的进程，并且针对每一种虚拟信道数据帧，都设 置一个解析进程进行并行处理，从而使数据下行速率和数
据处理系统的接收速率达到平衡，使数据处理系统能够保 证具有高速下行速率的遥测数据的完整性。系统的整体结
构分为两层：
第一层是数据的分流层，它接收来自星上的遥测数据
帧，之后按照不同的虚拟信道，将数据进行分流，同时平 衡各虚拟信道帧的出口速率，使不同虚拟信道的数据帧在 不同的数据解析服务器上进行处理。这一层功能的实现依
靠的是数据分流处理进程。
第二层是数据处理层，这一层的作用是接收分流过来
的虚拟信道数据帧，然后按照具体的处理方法从数据帧中 解析遥测参数数据包，得到具体的遥测参数数据处理结果，
并将其分发到运控信息管理系统的其它软件部件进行处理。 这一层功能的实现依靠的是数据解析处理进程。
系统的总体构架如图１所示。
监控终端 监控终端 监控终端
图１遥测数据处理系统总体架构 数 据 帧 分 流 层
数 据 处 理 层 由系统的架构图可知，遥测数据首先进行分流处理，
然后被分发到下一层进行解析，最后分发到其它软件部件 去进行显示和应用。分流层按虚拟信道标识将原始数据分
发给不同的数据处理服务器，这一层是数据处理系统的基 础和前提；数据处理层是系统主要运算的集中层，这一层
采用了分布式的数据处理方法，即数据解析处理进程根据
所分配的虚拟信道标识选取相应的数据解析方法，对分流
层发送过来的原始数据进行解析，并且只有分流层对原始
数据进行了正确的分流，本层才可以运用多台计算机对分 流数据并行处理＿８ ］。此外，系统中每层都需要存储接收到
的数据，以便用户开展后续不同阶段的回放和查询工作。 另外，各层次在系统中的重要程度是不同的。数据分
流层是系统正确运转的关键，如果分流服务器上的数据分 流处理进程出现故障，那么就会造成原始数据的丢失，同
时也会使下面数据处理层的数据解析进程不能得到数据，
无法完成数据的解析。数据处理层的解析进程如果出现问
题，只会导致某些虚拟信道的遥测参数数据包无法正常解
析，但不会造成原始数据的丢失，对于这些无法正常解析
的数据包，可以通过在分流层回放原始数据再次获得。因
此，根据系统两个层次重要程度的不同，本系统中对分流
层的处理进程进行了冗余设置，采取了双机热备的处理方 式，具体处理过程稍后讨论。
２系统各层次的功能描述
２．１数据分流层
分流层的主要功能是从数据源接收数据，并把数据按
照不同的虚拟信道标识分流到下一层的数据处理服务器上。 这一层的特点是数据入口速率大，即遥测数据的下行速率
很高，一般在１ＯＯ一１５０Ｍｂｐｓ，并且本层是系统的关键层，
因为下层数据处理程序的正常运行完全取决与本层对原始 数据的正确分流。
分流层的硬件设施主要是两台分流服务器，其中一台 作为主份机，进行正常的分流工作，另一台作为备份机，
以提供冗余。因为分流服务器承载着大数据量的高速遥测
数据的分流工作，所以该服务器需要有较高的网络硬件和
系统配置。分流服务器的处理器应采用多核ＣＰＵ，以保证 有足够的处理和分流速度，并且要选用千兆网，同时进行 双网卡设置，其中一块对应下行数据的接收，一块用于数
据的分发。
分流层的网络连接有两个方向，首先是向上连接星上
数据源，接收星上下行的原始遥测数据帧；然后是向下连
接下层数据处理层，把分流出来的不同虚拟信道的数据发 送到相应的数据处理服务器。分流服务器向上的连接是单
一的，因为遥测数据是以统一的数据流从星上设备上发送
出来的；面向下层的连接，对于分流服务器来说是一对多
的，因为每次下行的遥测数据会有多个虚拟信道，所以数
地面测控接收站的卫星遥测与遥控技术
地面测控接收站的卫星遥测与遥控技术
地面测控接收站是卫星通信系统中至关重要的组成部分。它负责接收、处理和发送卫星传输的遥测与遥控数据，实现对卫星的监测和控制。为保证卫星通信系统的正常运行，地面测控接收站的卫星遥测与遥控技术必须准确可靠、快速高效。本文将从数据传输、信号处理、故障处理和安全保障等角度，探讨地面测控接收站的卫星遥测与遥控技术。
首先，地面测控接收站的卫星遥测技术是实现卫星与地面之间遥测数据传输的关键环节。卫星遥测数据包括卫星的状态信息、传感器采集的环境参数等。为了确保遥测数据传输的准确性和可靠性，地面测控接收站使用先进的调制解调技术、编码译码技术和差错控制技术。调制解调技术用于将数字遥测数据转换为模拟信号进行传输，而编码译码技术则可以增强数据的纠错能力，提高数据传输的可靠性。另外，差错控制技术可通过采用差错检测和纠错算法来进一步确保数据传输的准确性。
其次，地面测控接收站的卫星遥控技术是实现对卫星进行控制的核心技术。卫星遥控系统通过地面测控接收站发送遥控指令到卫星，控制卫星的姿态、推进器、电源等系统。为了实现卫星遥控的精确性和实时性，地面测控接收站需要具备高精度的时钟同步技术和快速的数据传输技术。时钟同步技术可以确保地面测控接收站和卫星之间的时间同步，从而保证指令的精确执行。而快速的数据传输技术则可保证指令能够迅速传输到卫星，实现实时遥控。
此外，地面测控接收站还需要具备故障处理的能力。卫星遥测与遥控系统是一个复杂的系统，可能出现各种故障情况。地面测控接收站需要具备故障检测、故障诊断和故障恢复的能力。故障检测技术可以监测卫星遥测数据中的异常情况，通过分析异常情况，识别故障原因。故障诊断技术可以进一步确定故障的具体位置和原因，并提供相应的故障处理方案。故障恢复技术可以根据故障的严重程度和影响范围，采取相应的故障处理措施，保证卫星系统的正常运行。 最后，地面测控接收站的卫星遥测与遥控技术需要具备安全保障措施。卫星通信系统是国家重要的信息基础设施，面临着各种安全威胁。地面测控接收站需要加强对卫星遥测与遥控数据的安全保护，采取加密传输技术和身份认证技术，阻止非法入侵和数据泄露。此外，地面测控接收站还应建立完善的操作规范和安全管理制度，确保操作人员的合法合规、专业高效。

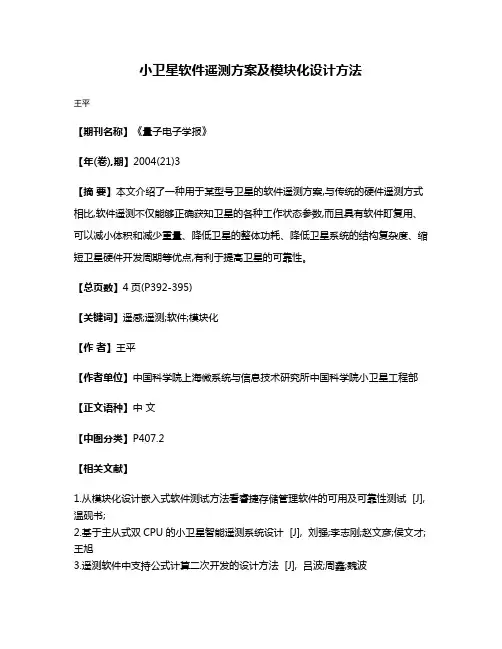

小卫星软件遥测方案及模块化设计方法
小卫星软件遥测方案及模块化设计方法
王平
【期刊名称】《量子电子学报》
【年(卷),期】2004(21)3
【摘 要】本文介绍了一种用于某型号卫星的软件遥测方案,与传统的硬件遥测方式相比,软件遥测不仅能够正确获知卫星的各种工作状态参数,而且具有软件町复用、可以减小体积和减少重量、降低卫星的整体功耗、降低卫星系统的结构复杂度、缩短卫星硬件开发周期等优点,有利于提高卫星的可靠性。
【总页数】4页(P392-395)
【关键词】遥感;遥测;软件;模块化
【作 者】王平
【作者单位】中国科学院上海微系统与信息技术研究所中国科学院小卫星工程部
【正文语种】中 文
【中图分类】P407.2
【相关文献】
1.从模块化设计嵌入式软件测试方法看睿捷存储管理软件的可用及可靠性测试 [J],
温砚书;
2.基于主从式双CPU的小卫星智能遥测系统设计 [J], 刘强;李志刚;赵文彦;侯文才;王旭
3.遥测软件中支持公式计算二次开发的设计方法 [J], 吕波;周鑫;魏波 4.一种基于微小卫星系统软件在轨编程功能的设计方法 [J], 钱方亮;林荣锋;周宇;张增安;张磊
5.提高航天遥测产品FPGA软件质量设计方法 [J], 王伟伟;修展;苏峰;马瑞;任昌健
因版权原因，仅展示原文概要，查看原文内容请购买
基于光纤传输的卫星导航数据采集系统设计与实现
・１６８・ 现代导航
基于光纤传输的卫星导航数据采集系统设计与实现
马煦，谢欣，韩玉宏
（北京市５１３６信箱，北京１０００９４）
摘要：本文提出了基于光纤传输的远程数据采集系统的设计方案，该方案利用在Ｄｅｌｐｈｉ
程序设计中应用ＴＡｐｄＣｏｍＰｏｒｔ控件实现串口通信的方法，实现了计算机和接收机之间数据更加快
捷的传输。 关键词：卫星导航；数据传输；远程数据采集
中图分类号：ＴＮ９６７．１ 文献标识码：Ａ 文章编号：１６７４．７９７６一（２０１１）ｏ３．１６８．０４
Ｓａｔｅｌｌｉｔｅ Ｎａｖｉｇａｔｉｏｎ Ｄａｔａ Ａｃｑｕｉｓｉｔｉｏｎ Ｓｙｓｔｅｍ Ｂａｓｅｄ ｏｎ Ｏｐｔｉｃａｌ Ｆｉｂｅｒ Ｔｒａｎｓｍｉｓｓｉｏｎ
ＭＡ Ｘｕ，ＸＩＥＸｉｎ，ＨＡＮ Ｙｕｈｏｎｇ
Ａｂｓｔｒａｃｔ：Ａ ｄｅｓｉｇｎ ｆｏｒ ｓａｔｅｌｌｉｔｅ ｎａｖｉｇａｔｉｏｎ ｒｅｍｏｔｅ ｄａｔａ ａｃｑｕｉｓｉｔｉｏｎ ｓｙｓｔｅｍ ｂａｓｅｄ ｏｎ ｏｐｔｉｃａｌ ｆｉｂｅｒ ｔｒａｎｓｍｉｓｓｉｏｎ ｉｓ ｐｒｅｓｅｎｔｅｄ．Ａ ｍｅｔｈｏｄ ｏｆ ＴＡｐｄＣｏｍＰｏｒｔ ｃｏｎｔｒｏｌ ｉｎ Ｄｅｌｐｈｉ Ｐｒｏｇｒａｍ ｉｓ ｕｓｅｄ ｔｏ ｒｅａｌｉｚｅ ｓｅｒｉａｌ ｃｏｍｍｕｎｉｃａｔｉｏｎ，ｍａｋｉｎｇ ｅｎｓｕｒｅ ｍｏｒｅ ｅｆｆｉｃｉｅｎｔ ｄａｔａ
ｔｒａｎｓｍｉｓｓｉｏｎ ｂｅｔｗｅｅｎ ｃｏｍｐｕｔｅｒ ａｎｄ ｒｅｃｅｉｖｅｒｓ．
Ｋｅｙ ｗｏｒｄｓ－Ｓａｔｅｌｌｉｔｅ Ｎａｖｉｇａｔｉｏｎ；Ｄａｔａ Ｔｒａｎｓｍｉｓｓｉｏｎ；Ｒｅｍｏｔｅ Ｄａｔａ Ａｃｑｕｉｓｉｔｉｏｎ
卫星导航系统是国家的战略基础设施。以其精
度高、速度快、全天候等优点广泛应用于作战指挥、
部队行动、防灾、减灾、自然环境测报、航空定位
调度等多种行业，在国民经济建设中具有重要的应
用价值。
由于各个监测站分布在全国各地，地域分散，
航天测控PTC-6000 PXI总线遥测遥控系统
航天测控PTC-6000 PXI总线遥测遥控系统
一、产品简介
遥测遥控系统是我国国防建设和国民经济建设中不可缺少的重要技术手段，主要用于远距离遥测信息获取、处理和控制。例如，在卫星研制阶段，利用遥测遥控系统获取卫星地面试验中星上各系统的工作参数和环境数据，为检验卫星的性能及故障分析提供依据。在卫星使用阶段，需要利用遥测遥控手段接收卫星下传的遥测数据并控制卫星的工作状态等等。
PXI总线遥测遥控系列模块在汲取传统遥测遥控技术精髓的同时，以标准化、模块化、系列化为主要设计思想，将遥测遥控技术与PXI总线技术有机结合，具有很灵活的可重组性，使系统可根据任务的具体特点对各遥测遥控功能模块进行选择使用与合理配置，从而使遥测遥控系统更为简洁和精炼。PXI遥测遥控系统的小型化、便携式特点更是扩大了其应用空间。
PXI总线遥测遥控系统适合于针对小卫星的各种小型站、机动站、小型无人机测控体制的各种应用场合。图1为PXI总线遥测遥控系统组成原理图（以PCM-PSK体制为例）。
[align=center]图１ ＰＸＩ总线遥测遥控系统组成原理图
[/align]
[b]二、系统技术指标
[/b] 遥测系统主要技术指标：
频段：S频段下行/2200.5MHz～2300.5MHz，步进0.5MHz；
数据流数目：1个
解调体制：PCM-FM体制；PCM-PSK体制
中频带宽：3.3MHz 1.5MHz 1.0MHz 0.5MHz
视频带宽：1.5MHz 0.75MHz 0.5MHz 0.1MHz
码速率：2.4kbit/s～2Mbit/s；
字长：8位、16位；
误码率：≤1×10-4（Eb/N0=12dB）。
系统接收灵敏度：不小于-133dBm
·遥控系统主要技术指标：
频段：S频段上行/2020MHz～2120MHz，步进0.5MHz；
调制体制：PCM-FM体制；PCM-PSK体制
日本高级地球观测卫星ADEOS-Ⅱ任务数据和勤务遥测数据
日本高级地球观测卫星ADEOS-Ⅱ任务数
据和勤务遥测数据
1前言
日本高级地球观测卫星ADEOS?II
任务数据和勤务遥测数据 lI本l级地球观测IJ.JIADEOS—IIj200212Jj送入轨道,质I轨道j19965t-:8
JJ丌的ADEOS—l村I.它搭域J,l0个仃务设符,~t-,t?两个为核心遥感器,即九进的
微波 {l描辐射汁(AMSR)利个球成像仪(GLI),还彳『它的遥感器,如表1所示.AMSR能
个=人候个人时探测Ij水"1父的物理参数,如水汽浓度,降雨莓,水面温度,海面风势
及海冰
.
GLI址多光光学遥感l搽,能探测陆地,海洋和人气,如植物指数,叶绿素含:以及冰,
劣,分状.外,ILAS—II是ILAS的改进,捉I了探测精度利光谱范m.SeaWinds
址火j航』敞射汁NSCAT的继遥感器,能提供Ir,q'4'1!度企球海洋风速I风向数.J
载
POLDER足ADEOS—l的POLDER继遥感器.
2ADEOS—II任务操作概要
fI小j"~ifJl:发.jf,I(NASDA)地球观测叶I心(EOC)的ADEOS—II地而站接收
CCSDS
分l数格式的ADEOSII仟务数据,以及GLI.250m数据利光学数据记录仪(ODR)
爿之
教.海外地Ifii~,'i(瑞典丛律纳地Ifli~li,阿拉斯加SAR地面站和沃洛斯地站)接收 ADEOS—II的x波段仃务数.
U资料2005年4期
表1ADEOS—I10级数据集
传感器供应商0级数据格式描述 AMSRNASDAAMSR0级格式
(矗级微波{I描牟;}Ii射仪)(1I奉)(AD2一EOSD一99一l43)
GL!一lkm0级格式
GLINASDA(AD2一EoSD一99一l50)
(伞球成像仪)(1l奉)GLI一250m0级格式
(AD2一EOSD一99一l53)
SeaWindsNASA/JPLSeaWinds0级格式
(海风散射仪)(炎围)(AD2.EoSD一99一l42)

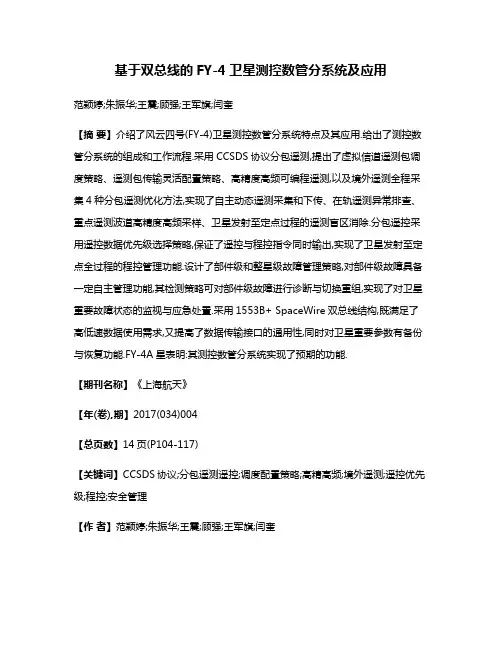

基于双总线的FY-4卫星测控数管分系统及应用
