304不锈钢中典型夹杂物诱发腐蚀行为研究
304不锈钢中典型夹杂物诱发腐蚀行为研究
高品质钢不仅要具备良好的强度及韧性,还必须具有优良的耐腐蚀性能。钢中的夹杂物是恶化钢材综合性能的重要因素,夹杂物的类型、数量、尺寸及分布严重影响钢材的耐腐蚀性能。而稀土元素被誉为钢铁工业的“调味剂”,通过改变钢中夹杂物的形貌及大小,发挥其变质夹杂的作用,以提高钢材的综合性能。由此可见,钢中夹杂物改性对钢材耐腐蚀性能的提高十分重要。本文通过电化学实验以及浸泡腐蚀实验,并借助于微观扫描分析,研究试验钢中MnS夹杂及Al2O3夹杂在腐蚀前后其形貌及尺寸的变化,探讨其诱发钢基体腐蚀溶解的机理。在此基础上,通过扫描电镜及能谱仪分析304不锈钢中夹杂物的类型及分布情况,采用浸泡腐蚀实验,分析304不锈钢浸泡腐蚀前后夹杂物与基体的腐蚀溶解状况,得出不锈钢中不同类型的夹杂物诱发其腐蚀的机理。最后,通过在不锈钢中加入稀土元素Ce及Y,研究稀土处理前后钢中夹杂物的变化规律,借助于电化学实验及腐蚀浸泡实验,分析不同含量的稀土处理后钢中夹杂物性质变化对304不锈钢腐蚀行为的影响,以揭示其作用机理。MnS夹杂及Al2O3夹杂诱发腐蚀行为的研究结果表明:1)腐蚀敏感性随钢中MnS夹杂平均尺寸的变化存在一个临界值,MnS夹杂平均尺寸大于或小于这个临界值,点蚀敏感性都会增加。2)在晶界分布的MnS夹杂诱发基体腐蚀的影响要大于晶内分布的MnS夹杂;钢中群聚分布的MnS夹杂在其周围产生的微缝隙彼此连接,对钢基体的腐蚀作用大,单独分布的MnS夹杂在其周围出现微缝隙,群聚分布的MnS夹杂对钢基体的腐蚀作用要大于单独分布的MnS夹杂;在钢基体中埋藏较深的MnS夹杂诱导腐蚀深入基体内部,对钢基体的腐蚀破坏要远大于在基体中埋藏较浅的MnS夹杂。3)钢中群聚分布的Al2O3夹杂对钢基体的腐蚀破坏大于单独分布的Al2O3夹杂;钢基体中埋藏较浅的Al2O3夹杂随着基体的腐蚀溶解逐渐呈现出来,对基体造成腐蚀破坏。4)Al2O3夹杂在其与基体之间产生微缝隙,微缝隙的大小要小于MnS夹杂诱发产生的缝隙,则Al2O3夹杂诱发基体腐蚀的程度比MnS要轻。304不锈钢中夹杂物诱发腐蚀行为的研究结果表明:1)304不锈钢中夹杂物主要有MnS夹杂、复合氧化物夹杂以及复合硫氧化物夹杂。2)304不锈钢既发生了点蚀也发生了晶间腐蚀;点蚀主要由钢中夹杂物诱发产生,其中MnS夹杂对基体腐蚀溶解破坏最大,晶间腐蚀主要是因为晶界处的夹杂物使晶界脆化导致腐蚀产生。不锈钢晶间腐蚀比点蚀严重。304不锈钢中稀土改性夹杂物并诱发腐蚀行为的研究结果表明:1)304不锈钢中夹杂物主要为MnS夹杂及复合氧化物夹杂,添加0.012%含量的稀土 Ce后,夹杂物全部改性成球状稀土夹杂,夹杂物尺寸最小。进一步增加Ce含量,夹杂物变性成形状不规则的稀土夹杂,尺寸有所增加。2)稀土 Ce能提高不锈钢耐腐蚀性能,当Ce含量为0.012%时,不锈钢耐腐蚀性能最好。3)304不锈钢中随着稀土 Y含量增加,复合氧化物夹杂及MnS夹杂逐渐改性成含Y氧化物复合夹杂,夹杂物尺寸有所减小,当Y含量达0.013%时,夹杂物全部为Y203夹杂,平均尺寸最小,进一步增加Y含量,会生成性质不稳定的YN夹杂,夹杂物的平均尺寸增加。4)添加0.007%和0.049%含量的稀土 Y,不锈钢自腐蚀电位最低,钢中夹杂物诱发基体腐蚀的比率大,耐腐蚀性能最差;不锈钢中Y含量为0.013%时,自腐蚀电位最高,钢中Y2O3夹杂诱发基体腐蚀的比率未达到100%,不锈钢耐腐蚀性能最好;添加0.019%含量稀土 Y的不锈钢及未加稀土不锈钢的耐腐蚀性能介于两者之间,且含0.019%稀土 Y的不锈钢耐腐蚀性能要高于未加稀土的不锈钢。
304不锈钢管线腐蚀开裂原因分析
158研究与探索Research and Exploration ·工艺与技术
中国设备工程 2019.08 (上)由于具有优良的耐蚀性及综合力学性能，铬镍奥氏体不锈钢在工程中应用越来越广泛。同时，许多学者对不锈钢应力腐蚀开裂的研究日益广泛和深入,并取得了相当大的进展。应力腐蚀裂纹常导致不锈钢构件在低于设计应力、没有任何明显宏观变形和不出现任何征兆的情况下突然迅速破裂,这不仅会造成巨大危害,也严重妨碍了不锈钢的进一步推广和应用。1 情况概述某装置汽提单元自开工以来，位于汽提泵出口管线的光学视镜石棉垫片多次发生泄漏。最近一次因泄漏更换石棉垫片后，发现视镜下部管段仍有液体介质漏出，拆开保温后发现视镜下部管段已开裂。开裂管段材质为304不锈钢，规格Ф114×5mm。管线操作温度100℃左右、压力0.4MPa，外部有保温层。内部介质为含有氯化钙的胶粒水，其中氯离子含量约为38～54mg/L。为了查明裂纹性质及产生原因，采取相应的防范措施，在失效部位进行取样进行检测分析。2 检查情况2.1 宏观检查通过检查发现，开裂管段外壁有很多呈枯树枝状的裂纹,裂纹开裂方向既有沿轴向的，也有沿环向的，裂纹处及管段整体未见明显变形，如图1所示。沿管段开裂部位横向截断，观察裂纹处的管壁横断面，可见裂纹从外壁表面沿纵深方向扩展,其中主裂纹已经穿透，如图2所示。 图1 开裂管段外表面裂纹 图2 开裂管段管壁横断面如图3所示开裂管段的内表面光滑，无腐蚀痕迹，除裂纹部位外均保持原始加工表面。将裂纹打开，观察裂纹的断面，可以看到断裂方向基本垂直于表面，断口平齐，表面为粗瓷状，裂纹断面由管段外表面的黑棕色向内表面过渡为棕灰色。断口呈脆性断裂特征，如图4所示。304不锈钢管线腐蚀开裂原因分析文佳卉（独山子石化公司研究院，新疆 独山子 833600）摘要：采用宏观检查、材质检测、硬度测试和金相分析等方法对304不锈钢(0Cr18Ni10)管线开裂的原因进行分析。分析结果表明，管线开裂是含氯离子环境下的低应力腐蚀造成的。光学视镜的石棉垫片泄漏是造成本段管线外表面氯离子富集并最终形成应力腐蚀失效的主要原因。关键词：奥氏体不锈钢；氯离子；低应力腐蚀；失效分析中图分类号：TG172.9 文献标识码：A 文章编号：1671-0711（2019）08（上）-0158-022.2 材质检测对开裂管段采用SPECTROLAB直读光谱仪进行元素成分分析，测定所用材料相当于304SS，符合相关标准要求。实际测定结果如表1。表1 材料化学成分(质量分数/%)元素MoCuNiFeZnCoVMnCr含量0.180.538.771.360.060.410.150.7817.692.3 硬度检测对开裂管段的裂纹附近部位进行硬度测试，其硬度平均值为179.3HV，硬度值在允许范围内，接近最高值。2.4 金相检查 图5 开裂管段断面的裂纹形态 图6 沿晶和穿晶混合裂纹对开裂管段轴向上的裂纹切取试样进行金相组织分析，试样金相组织为奥氏体，晶粒均匀。观察开裂管段断面的裂纹微观形态，可见裂纹均从管段外表面向内表面扩展，而且主裂纹旁边出现旁枝裂纹，呈枯树枝状，详见图5。裂纹断裂形式为穿晶+沿晶断裂，以穿晶断裂为主，属于典型的应力腐蚀失效特征，详见图6。3 管段开裂原因分析3.1 腐蚀环境分析胶粒水中含有作为分散剂的氯化钙，在光学视镜石棉
双辊薄带连铸304不锈钢中非金属夹杂物研究
第２８卷第４期 ２００７年７月 特殊钢
ＳＰＥＣＩＡＬ ＳＴＥＥＬ Ｖ０１．２８．Ｎｏ．４ Ｊｕｌｙ ２００７・３３・
双辊薄带连铸３０４不锈钢中非金属夹杂物研究
黄福祥 王盛林 张炯明 王新华 方 园 于艳
（：１北京科技大学冶金与生态工程学院，北京１０００８３；
２宝钢集团有限公司技术中心前沿技术研究所，上海２０１９００）
摘要采用扫描电镜（ＳＥＭ）和透射电镜（ＴＥＭ）对双辊薄带连铸３０４不锈钢中的大型夹杂物和微细夹杂物
进行了研究。结果表明，薄带中的夹杂物一般呈球形，主要为ＣａＯ－ＭｎＯ—Ａ１ ０，一ＳｉＯ：组成的复杂氧化物和硫化锰；薄
带中除了有少量的５０ ｍ大型氧化物夹杂外，其余均为≤１０ ｍ细小的氧化物和硫化物夹杂；与传统连铸相比，双
辊薄带连铸３０４不锈钢薄带中的细小氧化物夹杂尺寸明显减小，数量相对增多；在钢液凝固过程中形成最后聚集
在晶界夹杂的直径大多小于０．７ ｍ。
关键词 双辊薄带连铸３０４不锈钢非金属夹杂物
Ａ Ｓｔｕｄｙ ｏｎ Ｎｏｎ－Ｍｅｔａｌｌｉｃ Ｉｎｃｌｕｓｉｏｎ ｉｎ ３０４ Ｓｔａｉｎｌｅｓｓ Ｓｔｅｅｌ
Ｐｒｏｄｕｃｅｄ ｂｙ Ｔｗｉｎ Ｒｏｌｌ Ｔｈｉｎ Ｓｔｒｉｐ Ｃａｓｔｉｎｇ
Ｈｕａｎｇ Ｆｕｘｉａｎｇ ，Ｗａｎｇ Ｓｈｅｎｇｌｉｎ。，Ｚｈａｎｇ Ｊｉｏｎｇｍｉｎｇ。，Ｗａｎｇ Ｘｉｎｈｕａ ，Ｆａｎｇ Ｙｕａｎ ａｎｄ Ｙｕ Ｙａｎ
（１ Ｓｃｈｏｏｌ ｏｆ Ｍｅｔａｌｌｕｒｇｙ ａｎｄ Ｅｃｏｌｏｇｙ，Ｕｎｉｖｅｒｓｉｔｙ ｏｆ Ｓｃｉｅｎｃｅ ａｎｄ Ｔｅｃｈｎｏｌｏｇｙ，Ｂｅｉｊｉｎｇ １０００８３；
２ Ａｄｖａｎｃｅｄ ＴｅｃｈｎｏｌｏｇＹ Ｉｎｓｔｉｔｕｔｅ．Ｔｅｃｈｎｏｌｏｇｙ Ｃｅｎｔｅｒ，Ｂａｏｓｔｅｅｌ，Ｓｈａｎｇｈａｉ ２０１ ９００）
Ａｂｓｔｒａｃｔ Ｌａｒｇｅ ｉｎｅｌｕｓｉｏｎｓ ａｎｄ ｕｌｔｒａ．ｆｉｎｅ ｉｎｃｌｕｓｉｏｎｓ ｉｎ ３０４ ｓｔａｉｎｌｅｓｓ ｓｔｅｅｌ ｔｈｉｎ ｓｔｒｉｐ ｐｒｏｄｕｃｅｄ ｂｙ ｔｗｉｎ ｒｏｌｌ ｓｔｒｉｐ ｃａｓｔｉｎｇ
氯离参考资料子及硫酸根对不锈钢304腐蚀的考证
1 304 CL-含量标准
25℃时 100mg/L
50℃时 75mg/L
75℃时 40mg/L
100℃时 20mg/L
120℃时 10mg/L
下面是不同氯离子含量对应的材料选择，仅供参考
氯离子对不锈钢钝化膜的破坏
处于钝态的金属仍有一定的反应能力，即钝化膜的溶解和修复（再钝化）处于动平衡状态。当介质中含有活性阴离子（常见的如氯离子）时，平衡便受到破坏，溶解占优势。其原因是氯离子能优先地有选择地吸附在钝化膜上，把氧原子排挤掉，然后和钝化膜中的阳离子结合成可溶性氯化物，结果在新露出的基底金属的特定点上生成小蚀坑（孔径多在20～30μm），这些小蚀坑称为孔蚀核，亦可理解为蚀孔生成的活性中心。氯离子的存在对不锈钢的钝态起到直接的破环作用。对含不同浓度氯离子溶液中的不锈钢试样采取恒电位法测量的电位与电流关系曲线中可以看出阳极电位达到一定值，电流密度突然变小，表示开始形成稳定的钝化膜，其电阻比较高，并在一定的电位区域（钝化区）内保持。随着氯离子浓度的升高，其临界电流密度增加，初级钝化电位也升高，并缩小了钝化区范围。对这种特性的解释是在钝化电位区域内，氯离子与氧化性物质竞争，并且进入薄膜之中，因此产生晶格缺陷，降低了氧化物的电阻率。因此在有氯离子存在的环境下，既不容易产生钝化，也不容易维持钝化。 在局部钝化膜破坏的同时其余的保护膜保持完好，这使得点蚀的条件得以实现和加强。根据电化学产生机理，处于活化态的不锈钢较之钝化态的不锈钢其电极电位要高许多，电解质溶液就满足了电化学腐蚀的热力学条件，活化态不锈钢成为阳极，钝化态不锈钢作为阴极。腐蚀点只涉及到一小部分金属，其余的表面是一个大的阴极面积。在电化学反应中，阴极反应和阳极反应是以相同速度进行的，因此集中到阳极腐蚀点上的腐蚀速度非常显著，有明显的穿透作用，这样形成了点腐蚀。
304不锈钢和氯离子的关系

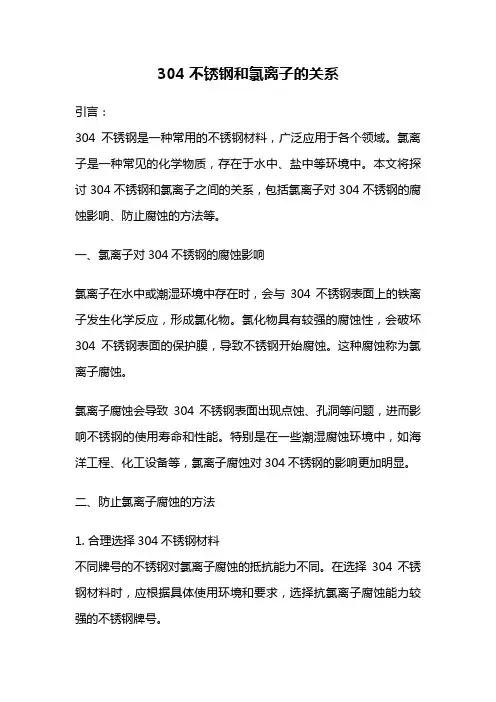

304不锈钢和氯离子的关系
引言：
304不锈钢是一种常用的不锈钢材料，广泛应用于各个领域。氯离子是一种常见的化学物质，存在于水中、盐中等环境中。本文将探讨304不锈钢和氯离子之间的关系，包括氯离子对304不锈钢的腐蚀影响、防止腐蚀的方法等。
一、氯离子对304不锈钢的腐蚀影响
氯离子在水中或潮湿环境中存在时，会与304不锈钢表面上的铁离子发生化学反应，形成氯化物。氯化物具有较强的腐蚀性，会破坏304不锈钢表面的保护膜，导致不锈钢开始腐蚀。这种腐蚀称为氯离子腐蚀。
氯离子腐蚀会导致304不锈钢表面出现点蚀、孔洞等问题，进而影响不锈钢的使用寿命和性能。特别是在一些潮湿腐蚀环境中，如海洋工程、化工设备等，氯离子腐蚀对304不锈钢的影响更加明显。
二、防止氯离子腐蚀的方法
1. 合理选择304不锈钢材料
不同牌号的不锈钢对氯离子腐蚀的抵抗能力不同。在选择304不锈钢材料时，应根据具体使用环境和要求，选择抗氯离子腐蚀能力较强的不锈钢牌号。
2. 表面处理
对304不锈钢进行表面处理可以增加其抗氯离子腐蚀的能力。常见的表面处理方法包括机械抛光、化学处理、电化学处理等。这些处理能够清除表面的污染物和氧化物，增加不锈钢表面的平整度和光洁度，提高其抗腐蚀性能。
3. 添加抗氯离子腐蚀元素
通过在304不锈钢中添加抗氯离子腐蚀元素，如钼（Mo）、铬（Cr）、钛（Ti）等，可以提高不锈钢的抗氯离子腐蚀能力。这些元素能够与氯离子发生化学反应，形成稳定的氯化物，从而减缓腐蚀的速度。
4. 增加保护层
在304不锈钢表面形成一层保护层，可以有效阻隔氯离子的侵蚀。常用的方法包括电化学方法、热处理方法等。这些方法能够在不锈钢表面形成一层致密的氧化膜或氮化膜，起到保护作用。
5. 控制环境条件
在氯离子腐蚀环境中，控制环境条件也是防止腐蚀的重要手段。降低环境中氯离子的浓度、降低温度、控制湿度等措施都可以减缓304不锈钢的腐蚀速度。
304不锈钢和氯离子的关系 2
304不锈钢和氯离子的关系
一、引言
304不锈钢是一种常用的不锈钢材料，具有优良的耐腐蚀性能，被广泛应用于各个领域。而氯离子是一种常见的腐蚀性物质，对金属材料具有一定的腐蚀作用。本文将探讨304不锈钢与氯离子的关系，分析氯离子对304不锈钢的腐蚀机理及其对不锈钢性能的影响。
二、氯离子的腐蚀作用
氯离子是一种常见的阴离子，具有较强的腐蚀性。在水环境中，氯离子能够与金属表面发生化学反应，形成金属氧化物或金属氯化物，进而导致金属腐蚀。而在304不锈钢中，氯离子特别容易与铁离子发生反应，形成氯化铁，这是一种致命的腐蚀物质。因此，氯离子是导致304不锈钢腐蚀的主要因素之一。
三、氯离子对304不锈钢的腐蚀机理
1. 局部腐蚀
氯离子能够在304不锈钢表面形成局部腐蚀点，称为点蚀。当氯离子浓度较高时，会破坏304不锈钢表面的保护膜，使得金属暴露在氯离子的腐蚀作用下。局部腐蚀点会扩大并逐渐形成坑蚀，进一步破坏304不锈钢的结构和性能。
2. 应力腐蚀开裂
氯离子还能引起304不锈钢的应力腐蚀开裂。当304不锈钢表面存在应力集中的缺陷或裂纹时，氯离子会沿着这些缺陷或裂纹进一步侵蚀金属，导致应力腐蚀开裂的发生。这种腐蚀形式具有很高的危害性，容易导致不锈钢的破裂和失效。
四、304不锈钢的抗氯离子腐蚀性能
1. 合金元素的作用
304不锈钢中的合金元素能够显著改善其抗氯离子腐蚀性能。其中，铬元素是最主要的合金元素，能形成致密的氧化膜，起到防护作用。此外，镍元素也能提高304不锈钢的耐腐蚀性，增加其在氯离子环境中的稳定性。
2. 表面处理的重要性
304不锈钢的表面处理对其抗氯离子腐蚀性能具有重要影响。常用的表面处理方法包括机械抛光、酸洗和电化学抛光等。这些处理方式能够清除表面的杂质和氧化物，提高不锈钢的表面光洁度和耐腐蚀性。
3. 温度的影响
温度也是影响304不锈钢抗氯离子腐蚀性能的重要因素之一。一般来说，温度越高，氯离子的腐蚀作用越明显。因此，在高温环境下，应采取相应的措施来保护304不锈钢材料，延长其使用寿命。
304不锈钢焊接接头电化学腐蚀行为研究

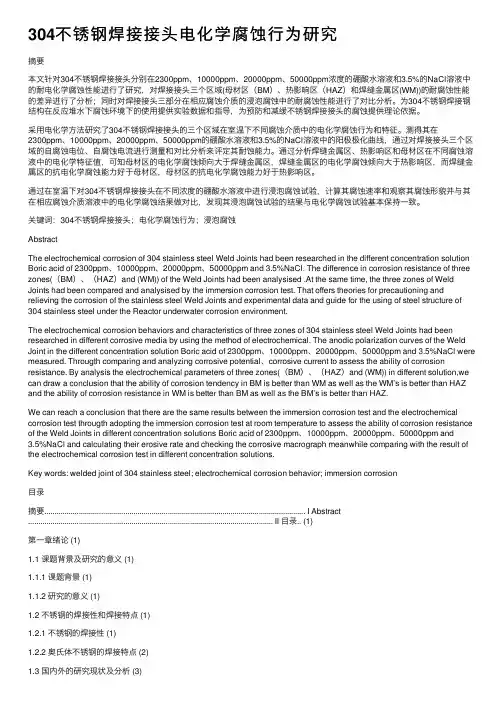

304不锈钢焊接接头电化学腐蚀⾏为研究
摘要
本⽂针对304不锈钢焊接接头分别在2300ppm、10000ppm、20000ppm、50000ppm浓度的硼酸⽔溶液和3.5%的NaCl溶液中的耐电化学腐蚀性能进⾏了研究，对焊接接头三个区域(母材区（BM）、热影响区（HAZ）和焊缝⾦属区(WM))的耐腐蚀性能的差异进⾏了分析；同时对焊接接头三部分在相应腐蚀介质的浸泡腐蚀中的耐腐蚀性能进⾏了对⽐分析。为304不锈钢焊接钢结构在反应堆⽔下腐蚀环境下的使⽤提供实验数据和指导，为预防和减缓不锈钢焊接接头的腐蚀提供理论依据。
采⽤电化学⽅法研究了304不锈钢焊接接头的三个区域在室温下不同腐蚀介质中的电化学腐蚀⾏为和特征。测得其在2300ppm、10000ppm、20000ppm、50000ppm的硼酸⽔溶液和3.5%的NaCl溶液中的阳极极化曲线，通过对焊接接头三个区域的⾃腐蚀电位、⾃腐蚀电流进⾏测量和对⽐分析来评定其耐蚀能⼒。通过分析焊缝⾦属区、热影响区和母材区在不同腐蚀溶液中的电化学特征值，可知母材区的电化学腐蚀倾向⼤于焊缝⾦属区，焊缝⾦属区的电化学腐蚀倾向⼤于热影响区，⽽焊缝⾦属区的抗电化学腐蚀能⼒好于母材区，母材区的抗电化学腐蚀能⼒好于热影响区。
通过在室温下对304不锈钢焊接接头在不同浓度的硼酸⽔溶液中进⾏浸泡腐蚀试验，计算其腐蚀速率和观察其腐蚀形貌并与其在相应腐蚀介质溶液中的电化学腐蚀结果做对⽐，发现其浸泡腐蚀试验的结果与电化学腐蚀试验基本保持⼀致。
关键词：304不锈钢焊接接头；电化学腐蚀⾏为；浸泡腐蚀Abstract
The electrochemical corrosion of 304 stainless steel Weld Joints had been researched in the different concentration solutionBoric acid of 2300ppm、10000ppm、20000ppm、50000ppm and 3.5%NaCl. The difference in corrosion resistance of threezones(（BM）、（HAZ）and (WM)) of the Weld Joints had been analysised .At the same time, the three zones of WeldJoints had been compared and analysised by the immersion corrosion test. That offers theories for precautioning andrelieving the corrosion of the stainless steel Weld Joints and experimental data and guide for the using of steel structure of304 stainless steel under the Reactor underwater corrosion environment.
304不锈钢的晶间腐蚀行为研究
３４ 技术纵横 轻型汽车技术２０１１（５／６）总２６１／２６２
３０４不锈钢的晶问腐蚀行为研究
戴永祥连芳李 吉 单长伟
（上汽商用车技术中心）
摘要 ’ 晶间腐蚀是奥氏体不锈钢钢管最危险的失效形式之一，本文采用不锈钢硫酸一硫
酸铜腐蚀方法（ＡＳＴＭ Ａ２６２方法Ｅ）对３０４奥氏体不锈钢材质的排气歧管进行了晶间 腐蚀倾向检测。结果表明，腐蚀后的试样焊缝及其表面均存在微裂纹，弯曲后裂纹明显， 说明此次检测试样存在严重的晶间腐蚀倾向。最后本文提出了改善奥氏体不锈钢耐晶间
腐蚀的方法。
关键词：奥氏体不锈钢晶间腐蚀裂纹ＡＳＴＭ Ａ２６２
１ 前 言
我国的汽车工业正在飞速发展，汽车制造业的
发展，对汽车用材提出了更高的要求。在汽车工业 中，随着发动机性能的提高，排放气体的温度越来越
高，对排气系统零部件材质的耐蚀和耐热性能要求
也进一步提高。［１１７１￣锈钢自２０世纪初发明以来，以其 优良的成形性、耐蚀性、高温性能在现代工业和科技
中发挥着举足轻重的作用。不锈钢具有较高的耐腐 蚀性，主要是加入了大量的Ｃｒ、Ｎｉ的缘故。钢种加入 Ｃｒ、Ｎｉ与空气中的氧发生反应，表面形成一层非常
致密的氧化膜，这种氧化膜在许多腐蚀介质中具有 很高的稳定性，从而防止金属被腐蚀介质腐蚀。圜３０４
奥氏体不锈钢是应用最为广泛的一种Ｃｒ－Ｎｉ不锈
钢，具有良好的耐蚀性、耐热性和机械特性，在汽车 排气系统中有着广泛应用，如排气歧管、排气净化
器、柔性软管、中导管、消音器、尾喷管等。Ｉ 但是奥氏
体不锈钢焊接后的焊缝及热影响区（５５０—８００￣Ｃ）在
许多介质中产生晶间腐蚀。晶间腐蚀发生后，金属表 面看不出破坏的迹象，但晶粒间的结合力已显著下
降，在弯曲之后，表面易出现裂纹，使材料发生失效， 晶间腐蚀隐蔽性强，突发破坏性极大。本文采用不锈
钢硫酸一硫酸铜腐蚀方法吲对３０４奥氏体不锈钢材
质的排气歧管进行了晶间腐蚀检测。 ２ 实验方法
304不锈钢中夹杂物的控制
304不锈钢中夹杂物的控制
304不锈钢是一种广泛应用的奥氏体不锈钢，具有优良的耐腐蚀性和高温强度。然而，夹杂物的存在可能会对其组织和性能产生不利影响。因此，控制304不锈钢中的夹杂物对于保证其质量和性能具有重要意义。本文将介绍夹杂物控制的重要性、夹杂物的来源和分类，以及夹杂物控制的措施和效果。
夹杂物是指存在于金属内部或表面的非金属杂质。在304不锈钢中，夹杂物可能会破坏材料的连续性，导致应力集中，降低材料的耐腐蚀性和力学性能。夹杂物对304不锈钢组织和性能的影响主要表现在以下几个方面：
降低材料的耐腐蚀性：夹杂物能够破坏不锈钢表面的氧化膜，加速局部腐蚀，降低材料的耐腐蚀性。
降低材料的力学性能：夹杂物会破坏材料的连续性，导致应力集中，降低材料的强度和韧性。
影响材料的加工性能：夹杂物可能引起材料加工过程中的缺陷，如裂纹、折叠等，影响加工质量和精度。
夹杂物主要分为有意夹杂物和无意夹杂物。有意夹杂物是人为添加的，如为了改善材料的某些性能而特意加入的合金元素。无意夹杂物是在冶炼、加工过程中引入的，如炉渣、耐火材料、以及与炉气、熔剂、燃料等反应生成的产物。
为了控制304不锈钢中的夹杂物，可以采取以下措施：
增加夹杂物球化处理：通过适当的热处理，使夹杂物呈球形颗粒分布，降低其对材料性能的不利影响。
控制原材料及熔炼过程：选用低杂质含量的原材料，严格控制熔炼工艺，避免过度氧化和污染。
精炼和净化处理：采用精炼技术，如电渣重熔、真空熔炼等，去除熔体中的夹杂物；同时，进行净化处理，如加入稀土元素细化晶粒，提高材料的纯净度。
合理安排工艺流程：在加工过程中合理安排工艺流程，避免过度变形和加热，以减少夹杂物的引入。
采取上述控制措施后，可以显著降低304不锈钢中的夹杂物数量和尺寸，改善材料的组织和性能。具体效果如下：
夹杂物形态：通过控制措施，可以使夹杂物呈球形或不规则形态分布，降低其对材料性能的不利影响。
304奥氏体不锈钢夹杂物的冶金行为
收稿日期:20090626基金项目:国家自然科学基金资助项目(50704010)作者简介:李双江(1981-),男,河北迁安人,东北大学博士研究生;姜周华(1963-),男,浙江萧山人,东北大学教授,博士生导师第31卷第3期2010年3月东北大学学报(自然科学版)JournalofNortheasternUniversity(NaturalScience)Vol31,No.3Mar.2010
304奥氏体不锈钢夹杂物的冶金行为
李双江,李阳,姜周华,李伟坚(东北大学材料与冶金学院,辽宁沈阳110004)摘要:根据热力学计算,结合生产过程实际,研究了Si脱氧条件下304奥氏体不锈钢在LF精炼、连铸过程夹杂物的变化规律结果表明,钢水中主要形成CaOAl2O3SiO2类复合夹杂物,钢水中Al含量随Si含量的降低逐渐减小当精炼渣碱度R=15时,随精炼、连铸过程的进行,复合夹杂物中Al2O3含量逐渐减少,CaO,SiO2含量逐渐增加终点铸坯夹杂物成分为30%~35%CaO,20%~27%Al2O3,25%~30%SiO2,其他成分含量较少终点铸坯夹杂物略显碱性,变形能力稍弱关键词:冶金行为;硅酸盐夹杂物;脱氧;热力学分析;304不锈钢中图分类号:TF777.1文献标志码:A文章编号:10053026(2010)03040204
MetallurgicalBehaviorofInclusionsin304AusteniticStainlessSteelLIShuangjiang,LIYang,JIANGZhouhua,LIWeijian(SchoolofMaterials&Metallurgy,NortheasternUniversity,Shenyang110004,China.Correspondent:JIANGZhouhua,Email:jiangzh@)Abstract:Combiningthethermodynamiccalculationwithindustrialproduction,thevariationofinclusionsin304austeniticstainlesssteeldeoxidizedbysiliconalloyduringLFrefiningandcontinuouscastingprocesswasinvestigated.TheresultsshowedthattheinclusionsformedinmoltensteelaremainlyCaOAl2O3SiO2compounds,andtheAlcontentdecreasegraduallywithSireduction.IntheprocessofLFrefiningandcontinuouscastingprocesswhentherefiningslagbasicitywascontrolledat1.5,theAl2O3contentinthecompoundsdecreasesgraduallytogetherwithCaOandSiO2contentsincreasing.Thecontentsofcompoundsinthefinalbilletare30%~35%CaO,20%~27%Al2O3and25%~30%SiO2withotheroxidesrelativelyless.Thedeformabilityofthebilletisrelativelylow,andtheinclusionsinitareslightlyalkaline.Keywords:metallurgicalbehavior;silicateinclusion;deoxidation;thermodynamicanalysis;304stainlesssteel
304不锈钢晶间腐蚀及其防护技术的研究的开题报告
304不锈钢晶间腐蚀及其防护技术的研究的开题报告
题目：304不锈钢晶间腐蚀及其防护技术的研究
背景及意义：
304不锈钢是一种常用的不锈钢材料，广泛应用于化工、石油、制药等领域。然而在某些环境下，304不锈钢存在着晶间腐蚀的问题，即在晶界处形成的腐蚀痕迹，会导致材料的机械性能下降、甚至断裂，严重影响到设备的安全运行。
因此，对于304不锈钢晶间腐蚀问题的研究具有重要的实际意义。通过研究晶间腐蚀的机理，探索有效的防腐措施，可为工业生产中的不锈钢材料应用提供科学的指导和技术支持。
研究内容：
本研究旨在探究304不锈钢晶间腐蚀的机理，研究常见的防腐措施及其效果，并对新的防腐技术进行探索和研究。具体包括以下内容：
1. 304不锈钢晶间腐蚀的机理分析：通过实验和理论推导，深入探究晶间腐蚀的机理，认识不同环境因素对晶间腐蚀的影响。
2. 常见的防腐措施及其效果分析：分析目前工业生产中常用的防腐措施，如利用缓蚀剂、防锈涂料等，探究其防腐效果、使用寿命等问题。
3. 新的防腐技术研究：通过文献调研和实验研究，探索新的防腐技术，如利用纳米材料、化学法等等，对于防腐材料的研究和开发提供新的思路和方向。
研究方法：
1. 实验研究：采用金相显微镜、扫描电镜、能谱分析等技术手段，对不锈钢材料进行形态和成分的分析和表征。 2. 模拟实验：通过模拟实验方法，研究不同环境条件下晶间腐蚀的变化，并对不同的防腐措施进行比较和评价。
3. 数值模拟：使用有限元模拟等方法，对不锈钢材料进行力学性能分析和晶间腐蚀条件下的材料断裂模拟等研究。
预期成果：
1. 探究304不锈钢晶间腐蚀的机理及主要影响因素。
2. 分析不同防腐措施及其效果，为工业生产中的材料选择提供科学的指导和技术支持。
3. 发现新的防腐技术，为工业生产中的材料研发提供思路和方向。
4. 提出针对304不锈钢晶间腐蚀问题的可行的防腐方案，为工业生产提供保障。
