大型高铬铸铁叶轮的铸造工艺

灰铸铁的铸造工艺

灰铸铁的铸造工艺 铸造业就说“三好”即：好铁水、好型砂、好工艺。铸造工艺在铸件的制造上是和铁水、型砂并列的三大要素之一，若轻视它，绝对做不出好铸件。在砂型中用模型做出铸型，使铁水流入型腔而做出铸件，铸造工艺是研究决定其流入的路径、方法的技术。 铸型分为： 浇口：把铁水从铁水包注入铸型的入口。往往为使浇注量均匀，除去铁水中的夹杂物，设有集渣浇口杯。浇口杯下是直浇道。 横浇道：指铁水从直浇道向型腔流道的水平部分。 内浇口：指铁水从横浇道进入型腔的部位。铸造俗语叫“堰”，是工艺上的重要部分。 出气孔：是随着铁水的充型把型腔内部的空气向外排放的孔道，如果型砂的透气性合适，一般是没有必要的。 冒口：是把铁水中的夹杂物和铸型中的杂物向外排出口，但是由于铸件冷却收缩造成体积不足起补缩作用时叫补缩冒口，这种冒口粗大。铸造工艺的基本要点 铸造工艺是为了使浇注顺利进行，得到良好铸件的技术，平稳且快

是加山延太郎博士的名言，即浇注时间应尽量短，而且在型腔内部又不产生紊乱那样去浇注，其要点如下。 （1）关于铸型的上下：铸件的切削加工面尽量在下箱里，因下部产生缩孔少，材质致密。 （2）浇注方式：有从铸件的上部浇入的顶注式和从下部、中部浇注的底注式。顶注式铸型容易产生冲砂而不怎么使用。 （3）内浇口的位置：由于流入型腔内的铁水急速冷却成固体，如果在厚壁部分开内浇口铁水进不到薄壁部分，在大铸件时，内浇口若小了通过的铁水就快，内浇口附近要冲砂。要考虑内浇口的数量、形状而决定其位置。 （4）内浇口的种类： 主要为三角内浇口和梯形内浇口。三角内浇口容易做，梯形内浇口能防止渣子混入铸型。 （5）直浇口、横浇口、内浇口的断面积比。 按西德R·LEHMANN博士的意见，直浇口为A，横浇口为B，内浇口为C时，A ∶B ∶C＝3.6 ∶4.0 ∶2.0。 虽然关于这个比例是否妥当，有各种不同意见，但说明一下这个比例的思路是：首先铁水通过3.6的入口而进入4.0这样大而长的横浇

典型铸铁件铸造工艺设计与实例

典型铸铁件铸造工艺设计与实例叙述铸造生产中典型铸铁件——气缸类铸件、圆筒形铸件、环形铸件、球墨铸铁曲轴、盖类铸件、箱体及壳体类铸件、阀体及管件、轮形铸件、锅形铸件及平板类铸件的铸造实践。内容涉及材质选用、铸造工艺过程的主要设计、常见主要铸造缺陷及对策等。 第1章气缸类铸件 1.1 低速柴油机气缸体 1.1.1 一般结构及铸造工艺性分析1.1.2 主要技术要求 1.1.3 铸造工艺过程的主要设计1.1.4 常见主要铸造缺陷及对策1.1.5 铸造缺陷的修复 1.2 中速柴油机气缸体 1.2.1 一般结构及铸造工艺性分析1.2.2 主要技术要求 1.2.3 铸造工艺过程的主要设计1.3 空气压缩机气缸体 1.3.1 主要技术要求 1.3.2 铸造工艺过程的主要设计第2章圆筒形铸件 2.1 气缸套 2.1.1 一般结构及铸造工艺性分析2.1.2 工作条件 2.1.3 主要技术要求 2.1.4 铸造工艺过程的主要设计2.1.5 常见主要铸造缺陷及对策2.1.6 大型气缸套的低压铸造2.1.7 气缸套的离心铸造 2.2 冷却水套 2.2.1 一般结构及铸造工艺性分析2.2.2 主要技术要求 2.2.3 铸造工艺过程的主要设计2.2.4 常见主要铸造缺陷及对策2.3 烘缸 2.3.1 结构特点 2.3.2 主要技术要求 2.3.3 铸造工艺过程的主要设计2.4 活塞 2.4.1 结构特点 2.4.2 主要技术要求 2.4.3 铸造工艺过程的主要设计2.4.4 砂衬金属型铸造 第3章环形铸件 3.1 活塞环3.1.1 概述 3.1.2 材质 3.1.3 铸造工艺过程的主要设计 3.2 L形环 3.2.1 L形环的单体铸造 3.2.2 L形环的筒形铸造 第4章球墨铸铁曲轴 4.1 主要结构特点 4.1.1 曲臂与轴颈的连接结构 4.1.2 组合式曲轴 4.2 主要技术要求 4.2.1 材质 4.2.2 铸造缺陷 4.2.3 质量检验 4.2.4 热处理 4.3 铸造工艺过程的主要设计 4.3.1 浇注位置 4.3.2 模样 4.3.3 型砂及造型 4.3.4 浇冒口系统 4.3.5 冷却速度 4.3.6 熔炼、球化处理及浇注 4.4 热处理 4.4.1 退火处理 4.4.2 正火、回火处理 4.4.3 调质（淬火与回火）处理 4.4.4 等温淬火 4.5 常见主要铸造缺陷及对策 4.5.1 球化不良及球化衰退 4.5.2 缩孔及缩松 4.5.3 夹渣 4.5.4 石墨漂浮 4.5.5 皮下气孔 4.6 大型球墨铸铁曲轴的低压铸造 第5章盖类铸件 5.1 柴油机气缸盖 5.1.1 一般结构及铸造工艺性分析 5.1.2 主要技术要求 5.1.3 铸造工艺过程的主要设计 5.2 空气压缩机气缸盖 5.2.1 一般结构及铸造工艺性分析 5.2.2 主要技术要求 5.2.3 铸造工艺过程的主要设计 5.3 其他形式气缸盖 5.3.1 一般结构 5.3.2 主要技术要求 5.3.3 铸造工艺过程的主要设计 第6章箱体及壳体类铸件 6.1 大型链轮箱体 6.2 增压器进气涡壳体 6.3 排气阀壳体 6.4 球墨铸铁机端壳体 6.5 球墨铸铁水泵壳体 6.6 球墨铸铁分配器壳体 第7章阀体及管件 7.1 灰铸铁大型阀体 7.2 灰铸铁大型阀盖 7.3 球墨铸铁阀体 7.4 管件 7.5 球墨铸铁螺纹管件 7.6 球墨铸铁管卡箍 7.6.1 主要技术要求 7.6.2 铸造工艺过程的主要设计 7.6.3 常见主要铸造缺陷及对策 第8章轮形铸件 8.1 飞轮 8.2 调频轮 8.3 中小型轮形铸件 8.4 球墨铸铁轮盘 第9章锅形铸件 9.1 大型碱锅 9.2 中小型锅形铸件 第10章平板类铸件 10.1 大型龙门铣床落地工作台 10.2 大型立式车床工作台 10.3 大型床身中段 10.4 大型底座 中国机械工业出版社精装16开定价：299元

球墨铸铁铸件的铸造过程及要点注意

球墨铸铁铸件的铸造过程及要点注意 1.铸铁—球墨铸铁国家标准(GB1348-2009) 2.生产工艺流程(电炉生产球墨铸铁件) 生铁――入炉熔炼――铁水加入合金球化\孕育处理――浇注型腔――打箱清理――热处理(如果需要的话) 3.定购信息。根据本规范定购材料应该包孕下列信息： (1)产品名称， (2)所需的球墨铸铁牌号; (3)要是需要，其它特殊性能; (4)是否需要不同数目的试样; (5)要是需要，需供给保证书; (6)要是需要，其它的交付物。 4.拉伸性能要求。 5.热处理。牌号60-40-18通常需要完全铁素体化退火。牌号120-90-02和100-70-03一般需要淬火回火或正火回火或等温热处理。其它牌号可以铸态或热处理状态交付。颠末淬火到马氏体再回沸热处理的球墨铸铁比相同硬度的铸态材料有低患上多的委顿强度。 6.实验试样。 (1)用来机加工成拉伸实验试样的单铸实验试块应该铸造成图1和图2指定的尺寸和形状。由图3所示的模具铸造的改良龙骨型铸锭可以替代1英寸的Y 型铸锭或1英寸的龙骨型铸锭。实验试样应该在由合适的型砂制成的敞口铸模中铸造，并且对于 0.5英寸(

12.5mm)和1英寸(25mm)尺寸的试样应该具有最小 1.5英寸(38mm)的铸模壁厚，对于3英寸尺寸的试样应该具有最小3英寸(75mm)的铸模壁厚。试样应该在铸模中冷却至出现黑色(接近482℃或更低)。代表铸件的试样铸锭的尺寸应该由购买方选择。要是购买方没有选择，则由生产商选择。⑵当根据本规范举行熔模铸造时，生产商可以用铸件的熔液在铸模中浇铸实验试样，或在与生产铸件相同的热环境下用同样类型的铸模零丁浇铸。实验试块应该由其代表的铸件同1个铸桶或熔炉中浇铸。 7.特殊要求。特殊要求，如硬度，化学成分，微观结构，压力密封性，X光不变性，磁粉尺寸检验和表面状态。 8.工艺，表面和外观。 (1)铸件应该是光滑的，无有害缺陷，并应该完全符合图纸或购买方供给的范例的尺寸要求。 (2)在后续需要机加工的地区范围，铸件不应该存在冷区。 9.化学要求。本规范划定化学成分服从机械性能。但购买方和生产商可以协商指定化学的要求。 10.实验和复验的数目。浇铸和实验的代表试块数目应该有生产商确定，错非与购买方有其它协议指定。 11.拉伸实验试样 12.检验责任。供应商可以施用本身或选择其它不论什么合适的检验机构举行本规范指定的性能检验，错非购买方不承认。购买方保留举行本标准指定的不论什么检验的权力，当该检验项目被以为保证供应商和服务符合前述的要求。 13.辨认标记。尺寸允许时，每1个铸件都应该用1个浮凸的数字来标记零件号或模型号。标记的位置应该如相关的图纸所示。 14.证明书。当购买方和供应方有文字表达协议时，应该有1个证明书以供给材料接受的基础。这应该包孕生产商实验报告的复印件或供应方的声明以证

高铬铸铁热处理工艺

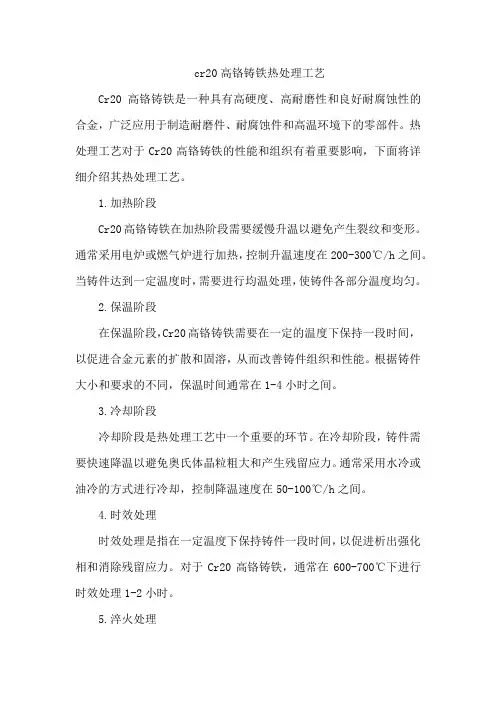

高铬铸铁热处理工艺 化学成分:C2.05，Si1.40，Mn0.78，Cr26.03，Ni0.81，Mo0.35 1、常用的高铬铸铁的热处理工艺是加热到950~1000℃，经保温空冷淬火后再进行 200~260℃的低温回火。 2、2、高温团球化处理1140~1180℃保温16h空冷却，可以明显提高冲击韧度和耐磨性能。 高温团球化处理可使碳化物全部呈团球状，可消除或减少大块状和连续网状碳化物对基体的隔裂作用，经团球化的碳化物受到更加均匀的基体支撑，特别受到一定数量的奥氏体的支撑。如果适当减少保温时间，对薄截面零件也可以取得效果。该工艺的不足是工艺消耗热能较多。 加热到1050℃，经保温空淬火后再进行550℃的回火,效果会怎么样? 要控制加热速度，最好在650? ?? ?750? ?? ?? ? 850? ?? ? 时保温一定时间。我以前做过，正火就可以了。硬度能做到61----65HRC 成熟工艺是：铸造后软化退火，便于加工，加工后空冷淬火加低温去应力回火。使用硬度一般要求为HRC58-62，多用于比如渣浆泵零部件等耐磨易损件。 我们这里是高铬生产基地，一般提供Cr24，Cr26，Cr28，Cr15Mo3等，价格是不便宜的。价格要包括中间的软化退火和精加后的淬火及回火。楼主的材料应该叫Cr26 做高铬磨球的，Cr%=10.2~10.5%，C%=2.2~2.7%，Si、S双零以下，要求硬度HRC>58 我们现在用的是淬火液淬火，淬火工艺参数是：650度保温2小时，升温到960度保温3.5小时淬火；回火温度380~400，保温4~6小时。磨球规格φ40-φ80。 工艺是1050淬火+250~350回火 金属耐磨材料在水泥企业的研究和应用 [摘要] 本文从金属耐磨材料的概述、水泥企业常用的耐磨材料以及根据磨损原理具体的选用金属耐磨材料,对金属耐磨材料进行了研究、分析,对其他选用金属耐磨材料给予一定的参考和借鉴。 [关键词] 金属耐磨材料水泥企业研究应用 一、金属耐磨材料的概述 材料的耐磨性不仅决定于材料的硬度Hm,而且更主要的是决定于材料硬度Hm和磨料硬度Ha的比值。当Hm/Ha比值超过一定值后,磨损量便会迅速降低。 当Hm/Ha≤0.5-0.8时为硬磨料磨损,此时增加材料的硬度对材料的耐磨性增加不大。 当Hm/Ha>0.5-0.8时为软磨料磨损,此时增加材料的硬度,便会迅速地提高材料的耐磨性。 金属耐磨材料一般都指的是耐磨钢,能抵抗磨料磨损的钢。这类钢还没有成为一个完全独立的钢种,其中公认的耐磨钢是高锰钢。 二、水泥企业主要使用的耐磨钢

球墨铸铁铸造工艺(1)

球墨铸铁铸造工艺 1、金属炉料的要求 各种入炉金属炉料必须明确成份，除回炉铁和废钢由炉前配料人员根据炉料状况确定外，螺纹钢不准加入球铁中。其余炉料必须具备化学成份化验单方可使用，同时应保证炉料、合金干燥。 防止有密闭容器混入炉料中。 所有炉料应按配料单过称。 球墨铸铁化学成分

球墨铸铁单铸试样力学性能( GB/T1348-1988)

3. 熔炼过程化学成分和机械性能控制范围：熔炼过程化学成分控制范围 3.1.2 球墨铸铁熔炼过程化学成分控制范围

机械性能控制范围符合、标准 配料：加料按（2200kg）根据材质和回炉料情况选择下表其中一种配比。（注 意：如果是其他增碳剂，则增碳剂加入量增加10%） 加料顺序： 200kg 新生铁或回炉料-1/3 增碳剂-废钢-1/3 增碳剂-废钢-1/3 增碳剂- 新生铁- 回炉料。 增碳剂不准一次加入. 防止棚料. 6 冶炼要求加料顺序：新生铁-废钢加满炉-增碳剂-废钢-回炉料。 熔化完毕，温度升到1380℃左右清除铁水表面的渣，取原铁水化学成分

根据成分标准加合金或其他原料调整化学成分。成份不合格不准出铁水 测温，根据铸件工艺要求要求确定出铁温度， 出铁水前扒渣干净。 小铸件要用吨包分包出铁或球化 7 球墨铸铁的孕育和球化处理 孕育剂选用75SiFe, 加入方法为随流加入。 球化处理材料的技术要求参见下表（有特殊要求的球化剂按专项规定）. 球铁处理方法 7.3.1 球化处理采取冲入法 7.3.2 将球化处理材料按球化剂-孕育剂（1/3 的硅铁粒）%增碳剂-聚渣剂- 铁板的顺序层状加入铁水包底的一边，每加入一种材料需扒平, 椿实。 7.3.3 铁水冲入位置应是放置合金等材料的另一边，防止铁水直接冲击合 金。先出2/3 铁水球化 7.3.4 球化反应结束后，再出余下的铁水1/3 。剩余2/3 Si75 孕育剂硅铁粒随在出剩余铁水均匀加入。孕育后必须搅拌铁水。

高铬热处理工艺

高铬铸热处理工艺 化学成分:C2.05，Si1.40，Mn0.78，Cr26.03，Ni0.81，Mo0.35 1、常用的高铬铸铁的热处理工艺是加热到950~1000℃，经保温空冷淬火后再进行 200~260℃的低温回火。 2、高温团球化处理1140~1180℃保温16h空冷却，可以明显提高冲击韧度和耐磨性能。 高温团球化处理可使碳化物全部呈团球状，可消除或减少大块状和连续网状碳化物对基体的隔裂作用，经团球化的碳化物受到更加均匀的基体支撑，特别受到一定数量的奥氏体的支撑。如果适当减少保温时间，对薄截面零件也可以取得效果。该工艺的不足是工艺消耗热能较多。 加热到1050℃，经保温空淬火后再进行550℃的回火,效果会怎么样? 要控制加热速度，最好在650 750 850 时保温一定时间。我以前做过，正火就可以了。硬度能做到61----65HRC 成熟工艺是：铸造后软化退火，便于加工，加工后空冷淬火加低温去应力回火。使用硬度一般要求为HRC58-62，多用于比如渣浆泵零部件等耐磨易损件。 我们这里是高铬生产基地，一般提供Cr24，Cr26，Cr28，Cr15Mo3等，价格是不便宜的。价格要包括中间的软化退火和精加后的淬火及回火。楼主的材料应该叫Cr26 做高铬磨球的，Cr%=10.2~10.5%，C%=2.2~2.7%，Si、S双零以下，要求硬度HRC>58 我们现在用的是淬火液淬火，淬火工艺参数是：650度保温2小时，升温到960度保温3.5小时淬火；回火温度380~400，保温4~6小时。磨球规格φ40-φ80。 工艺是1050淬火+250~350回火 金属耐磨材料在水泥企业的研究和应用 [摘要] 本文从金属耐磨材料的概述、水泥企业常用的耐磨材料以及根据磨损原理具体的选用金属耐磨材料,对金属耐磨材料进行了研究、分析,对其他选用金属耐磨材料给予一定的参考和借鉴。 [关键词] 金属耐磨材料水泥企业研究应用 一、金属耐磨材料的概述 材料的耐磨性不仅决定于材料的硬度Hm,而且更主要的是决定于材料硬度Hm和磨料硬度Ha的比值。当Hm/Ha比值超过一定值后,磨损量便会迅速降低。 当Hm/Ha≤0.5-0.8时为硬磨料磨损,此时增加材料的硬度对材料的耐磨性增加不大。 当Hm/Ha>0.5-0.8时为软磨料磨损,此时增加材料的硬度,便会迅速地提高材料的耐磨性。

球墨铸铁轴承盖铸造工艺设计

毕业设计（论文） 题目：球墨铸铁轴承盖铸造工艺设计 学生：王XX 指导老师：XXX 系别：材料科学与工程系 专业：材料科学与工程 班级： 学号： 2010年6月

本科毕业设计(论文)作者承诺保证书 本人郑重承诺：本篇毕业设计(论文)的内容真实、可靠。如果存在弄虚作假、抄袭的情况，本人愿承担全部责任。 学生签名： 年月日 福建工程学院本科毕业设计(论文)指导教师承诺保证书 本人郑重承诺：我已按有关规定对本篇毕业设计(论文)的选题与内容进行了指导和审核，该同学的毕业设计（论文）中未发现弄虚作假、抄袭的现象，本人愿承担指导教师的相关责任。 指导教师签名： 年月日

目录摘要I AbstractII 第一章绪论1 1.1铸造的定义1 1.2铸造行业的现状1 1.3铸造的发展趋势1 第二章轴承盖的工艺结构分析3 2.1铸件壁的合理结构3 2.1.1铸件的最小壁厚3 2.1.2铸件的临界壁厚3 2.1.3铸件壁的联接3 2.2铸件加强肋3 2.3铸件的结构圆角4 2.4避免水平方向出现较大平面4 2.5利于补缩和实现顺序凝固4 第三章轴承盖整个铸造设计流程5 3.1造型材料的选择5 3.1.1造型材料的定义5 3.1.2造型材料的分类及其特点5 3.1.3造型材料的选择6 3.2铸件浇注位置的选择7 3.3分型面的选择8 3.4 砂芯设计10 3.4.1砂芯分块10 3.4.2芯头设计10 3.5铸造工艺设计12 3.5.1铸件机械加工余量12 3.5.2机械加工余量13 3.5.3铸造斜度14 3.5.4铸件收缩率14 3.5.5最小铸出孔和槽15 3.5.6分型负数16 3.6浇注系统设计17 3.6.1浇口杯选择17 3.6.2浇注系统类型17 3.6.3浇注系统的尺寸计算18 3.6.4冒口的选择20 3.7合箱20 第四章结论22 4.1结论22 4.2 研究方向和展望22 致谢23 参考文献24

中频炉灰铸铁HT250金属材料配比

中频炉配料的原则 和方案及其质量控制注意事项 (供技术部学习参考) 热炉每次加料前,要了解炉内所剩铁水多少,原则上所剩铁水不得超过1000㎏,否则,有可能造成炉子铁水过满,这一点很重要.若剩铁水太多,应调整炉料配料的总重量. 在铁水材质变更交替时,要把炉子倒空,特别是由灰铸铁转为生产球铁时要尽可能把铁水倒尽. 工艺员在配料之前,要根据产品品种和质量要求,设计好铁水的化学成分的控制范围. 工艺员每次下达配料工艺配方之前,要对炉料的各个来源和化学成分等要了解清楚.对于代用材料要按有关制度下达临时工艺. 一,灰铸铁(HT250)的配料的原则: 1,要将灰铸铁的回炉料全部用完,(含加工铁屑) 2,要把球铁配料用剩下的球铁回炉料和加工铁屑用完; 3,要用Cr钢来调整铁水的Cr,.基本上要做到灰铸铁铁水中少加和不加铬铁合金,要注意废钢的Cr的变化. 4,生铁要用Z18生铁(或Z22生铁)(含S稍高些为好),选用荷泽生产的Z18,Z22生铁.不选用Q12.Q10生铁.但要注意铁水P的变化. 5,增碳剂要用含S 0.5%的,不用含S 0.05%的.增碳剂.(增碳剂要用经过高温石墨化处理的增碳剂.)增碳剂一般加在炉子的中下部.用在调整铁水成分时,搅拌时间不要过长. 6,每次配料一般按6吨炉料配料,(若炉内铁水过多时,应将总配料量控制在5~5.5吨).加上炉内所剩铁水不应超过6.5吨铁水(在炉子运行的后期,炉膛尺寸大时,也可由炉工根据炉子的具体情况自行决定) 7,炉膛尺寸大时,炉子装铁水过多时,最简单的办法是加清洁的灰铸铁回炉铁来增加铁水量. 8,在同时需要调整成分C和Si时,而炉子也还需要增加铁水量时,也可用球铁废件来调整. 二,球铁QT450-10的配料原则: 1,以球铁生铁(Q12或Q!0)为主进行配料.少用废钢加增碳剂的生产工艺.若用增碳剂,增碳剂应为含S＜0.05%,在使用废钢时,要用普通碳素钢,不得使用合金钢等.在铁素体球铁生产中,要求原材料应遵循一高(高C)三低(低S,P,低Mn,低合金)的原则. 2,在配料时,要把C往上限配料. 3,球铁配料时,要计算好Si量,(Si应严格控制在工艺的中限为好),用球铁回炉料来调整Si,不要用硅铁来调Si.(因75%Si-Fe的价格要贵.) 4,在球化后的铁水(包括球化不良)返回中频炉中后,要注意炉内铁水成分的变化(特别是Si) 5,炉膛尺寸大时,炉子装铁水过多时,不能用加球铁回炉铁来增加铁水量.而要按工艺配方来增加总的配料量. 三,中频炉灰铸铁HT250金属材料配比 灰铸铁HT250配料按:废钢15%,生铁50%,废铸件回炉料(含铁屑)35%,进行配比.以上比例只供工艺员配料时参考.具体配方由工艺员根据具体情况自行设计和调整配料方案

铸造(铸铁)缺陷种类

铸造（铸铁）缺陷种类 铸铁件生产过程中会产生各种铸造缺陷，其典型种类有：裂纹、缩孔、缩松、气孔及夹渣。 ——裂纹 铸铁件冷裂纹的外形呈连续的直线状或圆滑曲线，而且常常是穿过晶粒而不是沿晶界断裂。冷裂纹断口干净，具有金属光泽或呈轻微的氧化色。冷裂纹是铸铁件已处于较低温度下在弹性状态时，铸造应力超过铸铁的强度极限而产生的。冷裂纹往往出现在铸铁件受拉伸的部位，特别是有应力集中的地方。 ——缩松 球墨铸铁与灰铸铁相比，因它倾向于“糊状凝固方式”，因而在铸件断面上有较宽的凝固区域，形成坚固外壳的时间较长；相当一部分石墨球是在奥氏体外壳包围下成长，石墨成长时的膨胀力很容易通过奥氏体壳的接触而传递到铸件外壳，从而表现出远比灰铸铁要大的共晶石墨化膨胀力；由于球化处理时加入了镁和稀土元素，增加了铸铁的白口化倾向；同时其共晶团的尺寸比灰铸铁细小得多，所以共晶团之间细小的间隙很难得到铁液的充分补缩。上述这些特点，在生产实际中使球墨铸铁件常常表现出有较大的外形尺寸胀大以及产生缩松的倾向。 ——气孔 铸铁件中存在两类气孔：一类是析出性气孔，另一类是反应性气孔。 铸铁件在凝固过程中，由于温度降低，溶解的气体处于饱和状态，气体以气泡形态逐渐向铁液表面扩散，最终脱离吸附状态，但在实际生产条件下，铁液在铸型内降温较快，气泡上浮困难，或铸件表面已凝固，气泡来不及排除而造成气孔。这一类气孔称为析出性气孔。析出性气孔一般在铸件最后凝固处，冒口附近较多。 铁液与铸型之间或铁液内部发生化学反应所产生的气孔称为反应性气孔，它们常分布在铸铁件表面皮下1-3mm处，所以通称皮下气孔。 ——非金属夹杂物 铸铁在熔炼和铸造过程中，各种金属元素与非金属元素发生化学反应而产生各种化合物，以及铁液与外界物质，如金属炉料表面的砂粒、锈蚀、炉衬、浇包衬等接触后发生的相

简述高铬铸铁轧辊的铸造和应用

简述高铬铸铁轧辊的铸造和应用 摘要：高铬铸铁轧辊现已广泛应用于热轧中宽带钢精轧机组前架及部分小型棒线、型钢精轧机组，以其良好的耐磨性和抗“斑带”性能广受用户的青睐。本文对高铬铸铁轧辊的铸造、热处理过程进行简要阐述，对使用中易出现的问题加以分析。 关键词：高铬铸铁轧辊、耐磨、抗“斑带”、铸造、热处理 一、高铬铸铁轧辊的生产方式 当前，几乎所有的高铬铸铁轧辊均采用离心铸造方式，只是离心机有水平式、立式和倾斜式3中形式。相比较“溢流法”等以前的生产方式，离心铸造可以使少量的高铬铸铁外壳迅速冷却，以便获得更加细小分散的碳化物组织，且生产效率进一步提高。 轧辊的芯部通常采用高强度球墨铸铁，由于外层的铬含量较高，芯部成份中的硅含量和镍含量应较普通轧辊适当提高，以便减少芯部组织中碳化物含量、增强芯部强度。 通常情况下，为防止外层含量较高的铬成份在浇注芯部时向芯部扩散，要在外层浇注完毕时择机浇入过渡层，过渡层铁水可采用中铬铸铁、半钢、灰铸铁等材料。浇入的时间、温度和铁水量要进行严格控制。二、高铬铸铁轧辊的冶金性能 在Fe-Cr-C合金中，如果铬的含量超过15%，渗碳体就会变得不稳定，其将会被具有复杂结构的六边形碳化物M7C3代替，该种碳化物被称为铬碳化物，主要成分为铬和铁，可能含有少量的其它合金元素。高铬铸铁轧辊外层材质的基本特征是显微组织中共晶碳化物以(Cr，Fe)7C3型为主，其显微硬度为1500-1800HV,而渗碳体的显微硬度为1000-1200HV,这也是高铬铸铁轧辊有较强耐磨性能的原因。高铬铸铁轧辊的主要化学成分(%)为：C2.2～3.4，Cr10～25，Mo0.3～4，Ni0.3～3.0。铬碳比(Cr／C)决定了高铬铸铁外层组织中碳化物的类型，C、Cr、Mo等元素的含量决定了碳化物的数量。Ni和Mo的作用一方面是强化基体，另一方面是增加基体组织的淬透性。 对Fe-Cr-C合金系的研究大多基于以下Fe-Cr-C合金相图 生产工艺高铬铸铁一般采用感应电炉或电弧炉熔炼，常用的原料为生铁、废钢、回炉料、铬铁、钼铁，

灰铸铁件生产中的几点技术措施

灰铸铁件生产中的几点技术措施 如何改善铸件的内在与外观质量，提高铸件的技术含量，应对市场的竞争，是国内部分生产企业所面临的课题。铸件生产中的每个环节对质量都有着重要影响，不可忽视。现将本人在实际工作中总结的一些技术措施归纳如下，供借鉴。 一、砂芯和砂型的刚性 砂型浇注后，由于铁液的静压力或凝固而引起的膨胀力，常导致型壁移动和砂芯溃散，这就会使铸件产生内部缩孔和表面缩陷。因此为使铸件尺寸稳定，要最大限度地使铸型紧实。 为了节约造型材料，造芯时广泛采用了空心砂芯，它比实体芯轻，故热容量小，凝固速度慢，这会导致砂型扩张或砂芯溃散。此外，铁液可能通过芯头或砂芯上的裂纹而渗入其中空部分，这也会使铸件产生缺陷。为了提高空心砂芯的刚性，可用湿型砂或水玻璃砂充填；也可将壳芯作成两半，其内部设置加强筋，造芯后粘合可得到坚硬的砂芯。 二、正确选择浇注温度 1 浇注温度过低时可能形成的缺陷 （1）硫化锰气孔此种气孔位于铸件表皮以下且多在上面，常在加工后显露出来，气孔直径约2 ~6mm。有时孔中含有少量熔渣，金相研究表明，此缺陷是由MnS偏析与熔渣混合而成，原因是浇注温度低，同时铁液中含Mn和S量高。 为防止这种缺陷，用冲天炉化铁时可在多孔材料的浇包中用气流连续脱S，将S降至0．06％~0．08％。这样的含S量和适宜的含Mn量（0．5％~0．65％），可以显著改善铁液纯度，从而有效地防止这类缺陷。 （2）液体夹渣加工后铸件表皮之下会发现一个个单体的小孔，孔的直径一般为1~3mm。个别情况下只有1~2个小孔。金相研究表明，这些小孔与少量的液体夹渣一起出现，但该处未发现S的偏析。研究表明，这种缺陷与浇注温度有关，浇注温度高于1380℃时，铸件中未发现这种缺陷，故浇注温度应控制在1380—1420℃。值得一提的是改变浇注系统设计，未能消除此缺陷，故此种缺陷可以认为是由于浇注温度低以及铁液在微量还原气氛下浇注时形成的。 （3）砂芯气体引起的气孔气孔和多空性气孔常因砂芯排气不良而引起。因为造芯时砂芯多在芯盒中硬化，这就常使砂芯排气孔数量不够。为了形成排气孔，可在型芯硬化后补充钻孔。 试验表明，改善型芯通气系统，可使浇注温度有较大的调整余地。 浇注温度过低最常见的原因是浇注前，铁液在敞口的浇包中长时间运输和停留而散热。用带有绝热材料的浇包盖，可以显著地减少热损失。 2 浇注温度过高

我国铸铁铸造业当前发展状况及趋势

我国铸铁铸造业当前发展状况及趋势 20世纪80年代初，铸铁材料发展进入了顶峰期，随后，世界的铸铁产量便出现急剧递减，然而铸铁仍是当今金属材料中应用最为广泛的基础材料，在铸造合金材料中占有重要地位。 由于受能源、劳动力价格和环境因素的影响，西方工业发达国家的铸件产量将会逐渐减少，转而向发展中国家采购一般铸件，但同时又会向发展中国家出口高附加值、高技术含量的优质铸件。当前，世界经济全球化进程的加速为我国铸造业的发展提供了机遇，国际和国内市场对我国铸件的需求呈持续增长的趋势。与此同时，铸铁作为一种传统的金属材料，在其质量、性能和价格等方面正面临着严酷的挑战。抓紧我国铸铁铸造业的结构调整和技术改造；努力提高铸件质量档次，提高和理环境污染的水平，实现铸铁材料的高附加值化是应付未来更加激烈的市场竞争，满足用户多样化需求的主要对策。 一、我国铸铁的生产水平及差距 1．铸造工艺材料及辅料 我国铸造工艺材料如原砂、粘土、煤粉、粘结剂和涂料在品种、性能、质量等方面与工业先进国家之间的差距极大，以致我国的铸件尺寸精度和表面粗糙度比国外差一到两个等级，铸件表面缺陷造成的废品率比国外高几倍。铸造用工艺原料的标准化、系列化和商品化仍是一个亟待解决的问题。 2．铸造工艺过程及铸件质量的检测与控制 我国在铸造工艺过程和铸件质量的检测与控制方面与工业先进国家还存在比较大的差距，主要反映在以下方面：

①铸造工艺过程的检测。 ②铸造工艺过程的优化和控制。 ③铸件质量的检测。而上述检测和控制手段的完善是提升我国铸铁铸造生产水平的一个主要内容。 3．铸造工艺装备 对于铸造生产，国外广泛采用流水线大量生产；高压造型、射压造型、静压造型和气冲造型；造芯全部用壳芯和冷、热芯盒工艺。国内除汽车等行业中少数厂家采用半自动、自动化流水线大量生产外，多数厂家仍采用较落后的铸造工艺装备。 二、铸铁熔炼技术 1．冲天炉技术 冲天炉居铸铁熔炼设备之首，至今仍担负着80％以上铸铁件的熔炼任务。70年代以后，符合我国特点的炉型和熔炼技术已逐渐完善和成熟，形成了独具特色的多排小风口和两排大间距冲天炉系列。在操作技术上，从一度追求低焦耗到重视铁液质量，进而讲求提高技术、经济、劳动卫个和环境保护的综合指标，逐步开发应用了从炉料处理、修炉、烘炉到配加料、鼓风。炉况控制、铁液检验等全过程的操作技术。在较短的历程中，我们在冲天炉理论研究、炉子结构、修炉材料、送风系统、热能利用、强化底作燃烧、炉内气氛调整控制、铁液炉前检验、消烟除尘、非焦炭化铁、配料及熔炼过程计算机优化控制等诸多方自都取得了可喜的成绩。 冲火炉的发展是围绕着提高性能和生产率，降低消耗，改善操作，减少污染进行的。冲天炉性能主要体现在炭的燃烧、炉料的加热和冶金过程三方面。随着铸铁生产批量的扩大和对铸造生

高铬铸铁的热处理

高铬铸铁的热处理 1. 退火 由于高铬制品其铸态硬度较高，为改善工件的机械加工性能，所有毛坯必须进行必要的软化退火处理。 具体工艺( 以壁厚不超过100mm且外形较复杂铸件为例) 如下。 首先将需处理工件在室温下装入热处理炉，然后随炉缓慢升温至400 ℃左右进行保温1 ～2h，随后将炉温升至600 ℃再进行保温1 ～2h，之后以不超过150 ℃/ h的温升速度，将炉温快速升至950 ℃后进行2 ～3h 的保温，而后停止加热，待炉温自然降至820 ℃左右，此后可控制电炉以10 ～15 ℃/ h 的温降速度将炉温降至700 ～720 ℃，并在此温度保温4 ～6h ( 工件越厚其保温时间应越长) 后停炉，工件可视情况随炉冷却或出炉置于静止的空气中冷却至室温( 以获得珠光体基体，满足性能要求，便于切削加工) 。 具体生产中，若所处理工件形状较为简单，也可采用较快速的退火工艺，即在温升至950 ℃并保温3h 后停炉，之后可随炉冷却至400 ℃左右，然后打开炉门，继续冷却至300 ℃以下，工件即可出炉空冷。 工件退火后可进行机械加工，由于高铬白口铸铁在淬火过程中尺寸变化比铸钢和灰铸铁小的多，一般无须矫正尺

寸，对于按工艺要求需磨削加工的工件所留磨削量也可很小。 2. 淬火 将机械加工后的工件室温装炉，以小于80 ℃/ h 的温升速度将炉温升至600 ℃( 若工件较厚或形状较复杂，可在温升至300 ℃、400 ℃、500 ℃、600 ℃时分别给予0. 5h 的保温) ，之后以不超过150 ℃/ h 的温升速度将炉温升至淬火温度950 ～980 ℃后进行保温，保温时间为2～4h ( 视工件厚薄不同保温时间有所差别，越厚保温时间越长) ，而后将工件快速出炉进行空冷，若遇环境气温较高，淬火时应辅以强风和水雾喷洒，以强化冷却，淬火工艺曲线如图2 所示。 3. 回火 为降低铸件残余应力和脆性，并保持其淬火得到的高硬度和耐磨性，同时也使马氏体得以回火，以及残余奥氏体有所减少，应对淬火后的工件再进行230 ～260 ℃的回火处理。具体工艺为: 将工件在室温状态下装炉，再升温至230 ～260 ℃，保温3 ～6h，之后出炉空冷。

第四节 球墨铸铁的铸造性能与铸造工艺特点

第四节球墨铸铁的铸造性能与铸造工艺特点 由于碳硅含量较高，球墨铸铁与灰铸铁一样具有良好的流动性和自补缩能力。但是由于炉前处理工艺及凝固过程的不同，球墨铸铁与灰铸铁相比在铸造性能上又有很大的差别，因而其铸造工艺也不尽相同。 一、球墨铸铁的流动性与浇注工艺 球化处理过程中球化剂的加入，一方面使铁液的温度降低，另一方面镁、稀土等元素在浇包及浇注系统中形成夹渣。因此，经过球化处理后铁液的流动性下降。同时，如果这些夹渣进入型腔，将会造成夹杂、针孔、铸件表面粗糙等铸造缺陷。 为解决上述问题，球墨铸铁在铸造工艺上须注意以下问题： （1）一定要将浇包中铁液表面的浮渣扒干净，?最好使用茶壶嘴浇包。 （2）严格控制镁的残留量，最好在0.06%以下。 （3）浇注系统要有足够的尺寸，以保证铁液能做尽快充满型腔，并尽可能不出现紊流。 （4）采用半封闭式浇注系统，根据美国铸造学会推荐的数据，直浇道、横浇道与内浇道的比例为4：8：3。 （5）内浇口尽可能开在铸型的底部。 （6）如果在浇注系统中安放过滤网会有助于排除夹渣。 （7）适当提高浇注温度以提高铁液的充型能力并避免出现碳化物。对于用稀土处理的铁液，其浇注温度可参阅我国有关手册。对于用镁处理的铁液，根据美国铸造学会推荐的数据，当铸件壁厚为25mm时，浇注温度不低于1315℃；当铸件壁厚为6mm时,浇注温度不低于1425℃。 二、球墨铸铁的凝固特性与补缩工艺特点 球墨铸铁与灰铸铁相比在凝固特性上有很大的不同，主要表现在以下方面： （1）球墨铸铁的共晶凝固范围较宽。灰铸铁共晶凝固时，片状石墨的端部始终与铁液接触，因而共晶凝固过程进行较快。球墨铸铁由于石墨球在长大后期被奥氏体壳包围，其长大需要通过碳原子的扩散进行，因而凝固过程进行较慢，以至于要求在更大的过冷度下通过在

灰铸铁的铸造工艺

灰铸铁的铸造工艺-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII

灰铸铁的铸造工艺 铸造业就说“三好”即：好铁水、好型砂、好工艺。铸造工艺在铸件的制造上是和铁水、型砂并列的而做出铸件，铸造工艺是研究决定其流入的路径、方法的技术。 铸型分为： 浇口：把铁水从铁水包注入铸型的入口。往往为使浇注量均匀，除去铁水中的夹杂物，设有集渣浇 横浇道：指铁水从直浇道向型腔流道的水平部分。 内浇口：指铁水从横浇道进入型腔的部位。铸造俗语叫“堰”，是工艺上的重要部分。 出气孔：是随着铁水的充型把型腔内部的空气向外排放的孔道，如果型砂的透气性合适，一般是没 冒口：是把铁水中的夹杂物和铸型中的杂物向外排出口，但是由于铸件冷却收缩造成体积不足起补 铸造工艺的基本要点 铸造工艺是为了使浇注顺利进行，得到良好铸件的技术，平稳且快是加山延太郎博士的名言，即（1）关于铸型的上下：铸件的切削加工面尽量在下箱里，因下部产生缩孔少，材质致密。（2）浇注方式：有从铸件的上部浇入的顶注式和从下部、中部浇注的底注式。顶注式铸型容易（3）内浇口的位置：由于流入型腔内的铁水急速冷却成固体，如果在厚壁部分开内浇口铁水进浇口的数量、形状而决定其位置。 （4）内浇口的种类： 主要为三角内浇口和梯形内浇口。三角内浇口容易做，梯形内浇口能防止渣子混入铸型。（5）直浇口、横浇口、内浇口的断面积比。 按西德R·LEHMANN博士的意见，直浇口为A，横浇口为B，内浇口为C时，A ∶B ∶C＝3.6 ∶4.0 ∶虽然关于这个比例是否妥当，有各种不同意见，但说明一下这个比例的思路是：首先铁水通过3间稍长，这期间比重轻的夹杂物可以上浮，就不能从内浇口进入铸件内部。这就是这种比例的要点 浇注系统的设计 浇注系统设计上的一个要点

高铬合金耐磨铸铁生产技术

高铬合金耐磨铸铁生产技术（转 一、高铬铸铁的熔炼 1. 高铬铸铁化学成分( 见下表) 2. 原料要求 另外，还需工业纯铜和废旧电极块( 用于调整碳含量) 等。 3. 熔炼工艺要求 ( 1) 出炉温度高铬铸铁的熔点比一般铸铁高，约为1200 ℃，出炉温度约为1500 ℃，熔炼选用中频感应电炉。 ( 2) 炉衬采用酸性或碱性炉衬均可，炉衬的配比、打结、烘干和烧结均按常规工艺进行。 ( 3) 装料一般按正常顺序加料，先将灰生铁、钼铁等难熔铁合金装入炉底，而后将废钢等按照下紧上松的原则装填( 有助于塌料) 。 ( 4) 送电熔化将电炉功率调至最大进行熔化，由于Cr 的熔炼损耗较大( 约5 % ～15 %) ，故铬铁应在最后加入，通常是待废钢全部熔化后加入烤红的铬铁。 ( 5) 脱氧待金属炉料全部熔化并提温至1480 ℃后，再加入锰铁、硅铁及铝进行脱氧。 ( 6) 浇注在中频感应炉中熔化，温度不必太高，温度达到1480 ℃时即可出炉，铁液在包内应停留一段时间进行镇静，视工件大小不同可在1380 ～1410 ℃之间进行浇注。 二、生产工艺要点

(1) 高铬铸铁铸造性能较差，其热导率低，塑性差，收缩量大，且有大的热裂和冷裂倾向，在铸造工艺上要将铸钢和铸铁的特点结合起来考虑，必须充分注意铸件的补缩问题，其原则与铸钢件相同( 采用冒口和冷铁，且遵循顺序凝固原理) 。由于合金中铬含量高，易在铁液表面结膜，所以看起来铁液流动性差，但实际上流动性较好。 ( 2) 造型宜采用水玻璃硅砂等强度高且透气性好的砂型，涂料应采用耐火度高的高铝粉或镁粉与酒精混合拌制。另外，为获得细晶粒组织和好的表面质量，在铸件外形不太复杂的情况下，金属型铸造也被广泛采用。 ( 3) 高铬铸铁的收缩量与铸钢相近，模样制作上其线收缩率可按1. 8 % ～2 % 进行计算。在砂型制作上，其冒口大小可按碳钢的规定进行计算，而浇注系统则按灰铸铁计算，但需把各截面积增加20 % ～30 % 。浇冒口的选择应注意两个方面: 一是要保证铸件工作带( 使用部位) 的质量; 二是要尽量提高铸件的成品率。 ( 4) 由于高铬铸件的冒口不易切除，因此造型时在冒口形式上宜采用侧冒口或易割冒口。 ( 5) 在具体零件的铸造工艺设计上，要注意不能让铸件出现受阻收缩，以免造成开裂。另外，浇注后开箱温度过高也极易造成铸件开裂，540 ℃以下的缓冷是十分必要的，应使铸件在铸型中充分冷却，然后再开箱清砂，或开箱后先勿清砂而堆在一起( 铸件、浇冒系统等) 围干砂缓冷。开箱周围环境必须保持干燥，不得潮湿有水，否则极易造成铸件裂纹。 ( 6) 浇注温度要低，有利于细化树枝晶和共晶组织，而且可避免出现因温度过高而造成的收缩过大及表面粘砂等缺陷。浇注温度一般比其液相线( 1290 ～1350 ℃) 高55 ℃左右，轻小件一般控制在1380 ～1420 ℃，壁厚100mm以上的厚重件控制在1350 ～1400 ℃。 三、高铬铸铁的热处理 1. 退火 由于高铬制品其铸态硬度较高，为改善工件的机械加工性能，所有毛坯必须进行必要的软化退火处理。 具体工艺( 工艺曲线见图1 ，以壁厚不超过100mm且外形较复杂铸件为例) 如下。 首先将需处理工件在室温下装入热处理炉，然后随炉缓慢升温至400 ℃左右进行保温1 ～2h，随后将炉温升至600 ℃再进行保温1 ～2h，之后以不超过150 ℃/ h的温升速度，将炉温

灰铸铁的热处理

灰铸铁的热处理

灰铸铁的热处理 退火 1.去应力退火为了消除铸件的残余应力，稳定其几何尺寸，减少或消除切削加工后产生的畸变，需要对铸件进行去应力退火。 去应力退火温度的确定，必须考虑铸铁的化学成分。普通灰铸铁当温度起过550℃时，即可能发生部分渗碳体的石墨化和粒化，使强度和硬度降低。当含有合金元素时，渗碳体开始分解的温度可提高到650℃左右。 通常，普通灰铸铁去应力退火温度以550℃为宜，低合金灰铸铁为600℃，高合金灰铸铁是可提高到650℃，加热速度一般选用60～120℃/h.保温时间决定于加热温度、铸件的大小和结构复杂程度以及对消除应力程度的要求。铸件去应力退火的冷却速度必须缓慢，以免产生二次残余内应力，冷却速度一般控制在20～40℃/h，冷却到200～150℃以下，可出炉空冷。 一些灰铸铁件的去应力退火规范示于表1. 2.石墨化退火灰铸铁件进行石墨化退火是为了降低硬度，改善加工性能，提高铸铁的塑性和韧性。 若铸件中不存在共晶渗碳体或其数量不多时，可进行低温石墨化退火；当铸件中共晶渗碳体数量较多时，须进行高温石墨化退火。 （1）低温石墨化退火，铸铁低温退火时会出现共析渗碳体石墨化与粒化，从而使铸件硬度降低，塑性增加。 灰铸铁低温石墨化退火工艺是将铸件加热到稍低于Ac1下限温度，保温一段时间使共析渗碳体分解，然后随炉冷却。

（2）高温石墨化退火，高温石墨化退火工艺是将铸件加热至高于Ac1上限以上的温度，使铸铁中的自由渗碳体分解为奥氏体和石墨，保温一段时间后根据所要求的基体组织按不同的方式进行冷却。 正火 灰铸铁正火的目的是提高铸件的强度、硬度和耐磨性，或作为表面淬火的预备热处理，改善基体组织。一般的正火是将铸件加热到Ac上限+30～50℃，使原始组织转变为奥氏体，保温一段时间后出炉空冷。形状复杂的或较重要的铸件正火处理后需再进行消除内应力的退火。如铸铁原始组织中存在过量的自由渗碳体，则必须先加热到Ac1上限+50～100℃的温度，先进行高温石墨化以消除自由渗碳体在正火温度范围内，温度愈高，硬度也愈高。因此，要求正火后的铸铁具有较高硬度和耐磨性时，可选择加热温度的上限。 正火后冷却速度影响铁素体的析出量，从而对硬度产生影响。冷速愈大，析出的铁素体数量愈少，硬度愈高。因此可采用控制冷却速度的方法）（空冷、风冷、雾冷），达到调整铸铁硬度的目的。 淬火与回火 1.淬火铸铁淬火工艺是将铸件加热到Ac1上限+30～50℃的温度，一般取850～900℃，使组织转变成奥氏体，并在此温度下保温，以增加碳在奥氏体中的溶解度，然后进行淬火，通常采用油淬。 对于形状复杂或大型铸件应缓慢加热，必要时可在500～650℃预热，以避免不均匀加热而造成开裂。 随奥氏体化温度升高，淬火后的硬度越高，但过高的奥氏体化温度，不但增加铸铁变形和开裂的危险，并产生较多的残留奥氏体，使硬度下降。 灰铸铁的淬透性与石墨大小、形状、分布、化学成分以及奥氏体晶粒度有关。

高铬铸铁铸造工艺

锤头高铬铸铁铸造工艺 高铬铸铁化学成分设计：（一般采用亚共晶高铬铸铁） 1、工艺上常常通过调整碳含量来达到改变碳化物数量。 2、不含其他合金元素的高铬铸铁，空淬能淬透的最大直径为20mm，要提高淬透性，必须加入合金元素。 3、锰剧烈降低Ms，会使高铬铸铁在淬火后有较多的残留奥氏体，因此，一般控制在1.0%以下。 4、铜降低Ms，会造成许多的残留奥氏体，因此，一般控制在1.5%以下。 5、由于V价格高，通常只适用于不易热处理的铸件。 6、硅提高Ms，会减少残留奥氏体，同时降低淬透性，因此，一般应控制。 7、高铬铸铁感应炉熔炼温度1480℃，已经足够，不必太高。 8、高铬铸铁浇注温度不希望太高，以免收缩过大和粘砂。浇注温度厚大件1350-1400℃，（一般件1380-1420℃）。高的浇注温度加重冒口下的缩孔，而且会造成浓密的显微缩松，同时使晶粒组织粗大。 9、高铬铸铁模型收缩率2%。 10、高铬铸铁冒口尺寸按碳钢设计，浇注系统按灰铸铁设计。采用气割法切割浇冒口，容易产生热裂纹，故设计时采用易割冒口或者侧冒口，采用敲击法去除。 11、高铬铸铁寿命短的原因，不是金相不合格，而是，铸件

内存在缩孔、气孔、夹杂等铸造缺陷，因此必须足够重视铸造工艺。 12、高铬铸铁容易开裂。在铸造工艺设计上注意不让铸件收缩受阻，以免造成开裂。 13、高铬铸铁铸件在铸型中应充分冷却，然后开箱。开箱过早，开箱温度过高，是铸件开裂的主要原因。 14、高铬铸铁采用金属型铸造时，浇注温度应保持在150℃以上，以免铸件冷却太快开裂。 15、高铬铸铁采用高温空淬，中低温回火的热处理，获得高硬度的马氏体基体。 16、高铬铸铁在热处理前的铸态基体组织取决于铸态冷却速度的高低。冷却速度高时通常为奥氏体基体：随冷却速度降低逐渐开始析出部分马氏体、珠光体和奥氏体的混合物。：冷却速度进一步降低，可能获得珠光体基体的组织。 17、高铬铸铁一般根据铬含量和零件壁厚选择最佳淬火温度。淬火温度越高，淬透性越高，但淬火后形成残留奥氏体数量有可能越多。Cr15高铬铸铁的淬火温度940-970℃，Cr20高铬铸铁的淬火温度960-1010℃。保温时间根据壁厚选择。一般2-4h,壁厚零件4-6h。 18空淬后的高铬铸铁存在较大的内应力，应尽快进行回火热处理。 19、对一些形状复杂、壁厚形成悬殊的高铬铸铁铸件应严格
